锅炉水冷壁高温腐蚀原因及预防措施
文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]
水冷壁高温腐蚀的原因分析及预防措施
我厂#2炉在本次B 级检修中发现水冷壁存在高温腐蚀现象，高温腐蚀区域大约在D 层燃烧器与 层燃烧器之间, 在这一区域水冷壁高温腐蚀后，壁厚明显减薄，最薄处仅有5mm, 因而强度降低，极易造成水冷壁爆管和泄漏，危及锅炉安全运行。
针对水冷壁高温腐蚀问题,生产部、调度部、运行分场进行了多次分析和探讨，认为我厂水冷壁高温腐蚀的原因大致有以下几个原因：
1、我厂燃煤为山西贫煤，该煤种含硫及硫化物较多，高含硫量使煤在燃烧中产生较多的腐蚀性物质，直接导致水冷壁的高温腐蚀。同时，由于近年来煤炭市场供求关系的转换，煤质难以得到保证，由于煤质较杂多变，运行中往往引起煤粉变相，着火点推迟，燃烧速度低等一系列问题。
2、我厂锅炉为亚临界锅炉，饱和水温约为360 ℃，水泠壁温度可达400℃，在该条件下管壁被氧化，使受热面外表形成一层Fe 2O 3和极细的灰粒污染
层，在高温火焰的作用下，灰分中的碱土金属氧化物（Na 2O 、K 2O ）升华，靠扩散
作用到达管壁并冷凝在壁面上，与周围烟气中的SO 3化合生成硫酸盐。管壁上的硫
酸盐与飞灰中的Fe 2O 3及烟气中的SO 3作用，生成复合硫酸盐，复合硫酸盐在
550℃-710 ℃范围内呈液态，液态的复合硫酸盐对管壁有极强的腐蚀作用。
3、我厂入炉煤粉长期偏向，造成煤粉直接冲刷水冷壁，在水冷壁附近区域造成还原性气氧，导致高温腐蚀。
4、我厂为四角切圆燃烧锅炉。当一、二次风射流喷出燃烧器后由于受到上游邻角气流的挤压作用及左右两侧不同补气条件的影响，使气流向背火侧水冷壁
偏转，此时刚性较弱的一次风射流将比二次风偏转更大的角度，从而使一、二次风分离。一、二次风的刚性相差越大，这种分离现象越明显。由于部分一次风射流偏离了二次风，煤粉在缺氧状态下燃烧，在射流下游水冷壁附近形成局部还原性气氛，从而引发高温腐蚀。
我厂对水冷壁高温腐蚀问题十分重视，多次请教电研院专家并邀请来我厂进行考察分析指导，并于华北电力大学合作，针对水冷壁高温腐蚀问题进行了专题研究。
专家认为用烟气中的O
含量来监测高温腐蚀存在一定的局限性。在低氧状态
2
S之间也存在直下，CO含量的高低反应了烟气还原性气氛的强弱，同时CO与H
2
接关系。当近壁烟气中CO含量较低时(如小于3%)，可以认为烟气处于弱还原性
S的含量也相应较低，虽然氧量不足，但水冷壁发或接近中性气氛状态，此时H
2
生高温腐蚀的可能性非常小；只有当近壁烟气中CO含量较高时，烟气处于强还
S等气体，才易造成水冷壁高温腐蚀。
原性气氛，同时存在大量的H
2
通过上述水冷壁形成高温腐蚀的原因分析，结合专家提出的建议，我们制定了以下预防水冷壁高温腐蚀的措施。
控制在10～13％之间，防止煤粉过粗，以保证燃料在炉膛
1、控制煤粉细度R
90
内及时燃尽，避免火焰直接冲刷水冷壁。
2、一次风的控制方式：无论负荷高低，一次风速应控制在23～25米/秒，混合温度控制在210～230℃度之间，高负荷运行时，由于给粉量大，一次风压可适当提高到4.0～4.5kpa，以满足带负荷的需求；当负荷低于220MW时，应控制一次风压在3.5 ～4.0kpa，并尽量采用集中燃烧方式，以有利于低负荷稳燃；
3、二次风速控制方式：正常运行二次风速应控制在35～45m/s，对应的二次风压在0.6～1.1kpa，根据负荷变化情况适当控制。但要特别注意低负荷运行时，
二次风压最低不得低于0.8kpa，因为低于0.8kpa二次风速过低会造成火焰铁墙，产生高温腐蚀；
4、过热器后氧量正常运行应控制在4～6％，高负荷运行时，在允许情况下尽量控制在4～5％，低负荷运行应适当控制到5～7％；
5、当负荷低于190MW时，尽量少投火嘴，防止一次风粉浓度过低，风速过高，影响燃烧的稳定性。应采用集中燃烧方式，投用火嘴12～14只，关闭A、B 层周界风，控制A、B层给粉机转速在450～550 rpm，一次风总风压为3500～3800Pa；
二次风总风压为800～1000 Pa；
7、过热器后氧量为5～7%；
8、炉膛负压－100±50 Pa；
9、二次风配风方式，AA为100%，根据情况，可关闭AB层二次风门，其它运行层二次风门开度为80～100%，停用层的火嘴应关闭相应的二次风门；
10、合理控制给粉机转速，保持下粉的均匀性，发现给粉机自流，应及时减少给粉机转速，同时将自动切为手动，防止锅炉热量发生大幅度变化。
11、如一次风管混合温度低于190℃时，需要将给粉机转速降到最低或停止给粉机进行吹管，应投油助燃。
12、制粉系统运行：调整制粉系统在最佳出力下运行，维持磨煤机出口温度在90－100℃，低负荷时应尽量避免启停制粉系统。
13、低负荷运行时，应特别加强炉膛负压的控制，在进行风量调整时，调节幅度不宜过大。
14、正常运行，粉仓粉位必须保持在3.5米以上，以防给粉机自流。
15、低负荷运行时，若发现煤质发生变化，影响燃烧的稳定性，应及时投油助燃，并汇报值长，申请提高负荷。
锅炉水冷壁泄漏、爆管现象、原因及处理 一、现象: 1：汽包水位降低，严重时汽包水位急剧下降，给水流量不正常的大于蒸汽流量 2：炉膛负压瞬时偏正且不稳定 3：炉管泄漏检测装置报警 4：从检查孔、门、炉墙等不严密处可能向外喷烟气和水蒸汽，并有明显泄漏声 5：主蒸汽流量、主蒸汽压力下降 6：泄漏后各段烟气温度下降，排烟温度降低 7：锅炉燃烧不稳火焰发暗，严重时引起锅炉灭火 8：引风机投自动时，静叶开度不正常增大，电流增加 二、原因： 1：给水、炉水质量不合格，使管内壁腐蚀或结垢超温 2：炉水泵工作失常、造成炉水循环不良 3：燃烧调整不当，火焰偏斜，造成水冷壁管被煤粉冲刷磨损4：节流圈安装不当，管内有异物造成水循环不良 5：管壁长期超温运行 6：吹灰器内漏或未正常退出，蒸汽吹破炉管 7：管材质量不合格，焊接质量不良 8：水冷壁结焦
9：大块焦砸坏水冷壁管 10：锅炉长期超压运行 11：锅炉启动升温、升压过快 12：管材老化失效 13：锅炉严重减水处理不当，继续上水使管子急剧冷却或锅炉严重减水使管子过热爆破 14：水冷壁膨胀受阻 三、处理: 1：当水冷壁管泄漏不严重能维持汽包正常水位时，可适当降低参数运行，降负荷运行，密切监视泄漏部位的发展趋势，做好事故预想，汇报值长，请示尽快停炉 2：当水冷壁管爆破不能维持正常水位时，立即停炉。停炉后继续加强上水，水位不能回升时停止上水，省煤器再循环门不应开启 3：水冷壁管爆破严重减水时，应进行下列处理 （1）：立即停炉，维持引风机运行，排除炉内蒸汽 （2）：停炉后继续上水，维持汽包水位 （3）：若无法维持水位，应停止炉水循环泵及给水泵运行（4）：停炉后，电除尘应立即停电
Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 锅炉水冷壁管向火侧腐蚀原因及 改进措施(标准版)
锅炉水冷壁管向火侧腐蚀原因及改进措施 (标准版) 导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。 针对某电厂锅炉发生的水冷壁向火侧大面积腐蚀现象，对腐蚀管进行了宏观、微观检查，对外壁腐蚀产物进行了成分分析，确认了腐蚀成因，提出了提高炉内燃烧区的氧量、调整燃烧器及提高煤粉细度等可行的改进措施。 关键词〕电厂锅炉；水冷壁；向火侧；腐蚀 某电厂1号锅炉为亚临界、一次中间再热、自然循环汽包炉，采用固态排渣和平衡通风。前后墙水冷壁均为4×4排，锅炉设计最大连续出力为1189.96t/h，燃烧方式为对冲悬浮，共32只低NOX双调风旋流燃烧器(DRB)布置在前后墙，锅炉设计煤种为山西晋北烟煤。 在1号机组运行12万h后的大修中，发现锅炉水冷壁管向火侧存在严重的腐蚀。腐蚀区域位于锅炉左右侧墙，高度方向位于燃烧区域，水平方向在自后墙数第60～130根水冷壁管的范围内(侧墙水冷壁管共179根)，愈靠近水冷壁中心，腐蚀愈为严重；至燃烧器上部的吹灰器
锅炉管道腐蚀的原因、分析及建议 ×××（××××××××××发电有限责任公司×××××× 044602） 摘要：四管爆漏是火力发电厂中常见、多发性故障，而管道的腐蚀常常中四管泄漏的重要原因。大部分管道腐蚀的初始阶段，其泄漏量和范围都不大，对于故障的部位不好确定和判断。一般要经过几天或更长时间泄漏程度才会逐渐增大，发展成为破坏性泄漏或爆管，严重威胁着火力发电厂的安全稳定运行，故本文对锅炉四管腐蚀的原因进行了分析并根据相应的原因提出了一些建议。 关键词：腐蚀、硫化物、氯化物 0 前言 腐蚀是火力发电厂中常见的故障。腐蚀的初始阶段，没有明显的现象或其泄漏量和范围都小，对于故障的部位不好确定和判断。一般要经过几天或更长时间泄漏程度才会逐渐增大，同时局部的泄漏会冲刷周围邻近的管壁，造成连锁性破坏，危及到整个锅炉运行的安全。1．腐蚀的原因 广义的腐蚀指材料与环境间发生的化学或电化学相互作用而导致材料功能受到损伤的现象。 狭义的腐蚀是指金属与环境间的物理-化学相互作用，使金属性能发生变化，导致金属，环境及其构成系功能受到损伤的现象。 1．1管内壁腐蚀：也称水汽侧腐蚀。 1．1．1溶解氧腐蚀。 1．1．2垢下腐蚀。 1．1．3碱腐蚀 1．1．4氢损伤。 1．1．5铜氨化合物腐蚀。 1．2烟气侧腐蚀。 1．2．1高温腐蚀。
1．2．2低温腐蚀。 1．3应力腐蚀，也称冲蚀。指管道受到腐蚀和拉（压）应力的综合效应。 3．设备发生腐蚀的理论原因分析 3．1管内壁腐蚀 3．1．1溶解氧腐蚀 由于Fe与O2、CO2之间存在电位差，形成无数个微小的腐蚀电池，Fe是电池中的阳极，溶解氧起阴极去极化作用，Fe比O2等的电位低而遭到腐蚀。 当pH值小于4或在强碱环境中，腐蚀加重，pH值介于4~13之间，金属表面形成致密的保护膜（氢氧化物），腐蚀速度减慢。腐蚀速度与溶解氧的浓度成正比，随着给水速度提高、锅炉热负荷增加、溶解氧腐蚀也随之加剧。 3．1．2垢下腐蚀 由于给水质量不良或结构缺陷防碍汽水流通，造成管道内壁结垢。垢下腐蚀介质浓度高，又处于停滞状态，会使管内壁发生严重的腐蚀，这种腐蚀与炉水的局部浓缩有关。如果补给水或因凝汽器泄漏（河水）使炉水含碳酸盐，其沉积物下局部浓缩的炉水（沉积着高浓度的OH-）pH值上升到13以上时发生碱对金属的腐蚀。如果凝汽器泄漏的是海水或含Cl-的天然水，水中的MgCl2、CaCl2将进入锅炉、产生强酸HCl，这样沉积物下浓缩的炉水（很高浓度的H+）pH值快速下降，而发生对金属的酸性腐蚀。 3．1．3碱腐蚀 游离碱会在多孔性沉积物和管内表面浓缩，浓缩的强碱会溶解金属保护膜而形成铁酸根与次铁酸根离子的混合物，当管壁表面局部碱浓度超过40%时，会释放出氢气，从而形成金属表面深而广的腐蚀，也称延性腐蚀。 3．1．4氢损伤（氢损伤实际就是酸性腐蚀） 一般情况下给水与管壁（Fe）发生反应生成H2和Fe3O4。 保护膜Fe3O4阻隔H2进入管壁金属而被炉水带走，当给水品质不佳或管内结垢会生成Fe2O3和FeO。 Fe2O3、FeO比较疏松、附着性很差，有利于H2向管壁金属的扩散，高温下晶界强度低，H2与钢中的碳和FeC反应生成CH4。
论锅炉受热面高温腐蚀 论锅炉受热面的高温腐蚀 【摘要】主要介绍了电站锅炉受热面的高温腐蚀机理、危害、类型、影响高温腐蚀的因素，并提出了防止或减轻受热面高温腐蚀的措施。 【关键词】受热面高温腐蚀机理影响因素防止措施 目前在高参数、大容量火电机组中，锅炉受热面的高温腐蚀问题已很普遍且迫切需要解决。因发生高温腐蚀导致受热面管件损坏严重而被迫停机的事故屡见不鲜。受热面的高温腐蚀已经成为燃煤锅炉机组安全稳定运行的一大隐患。在锅炉的设计及运行调整中如稍有不慎则高温腐蚀便很容易发生，腐蚀使得受热面承压部件的管壁变薄，严重时会使受热面管子在短时间内爆管，导致锅炉漏泄而被迫停机或事故跳机。可见其迫害程度非常之大，在运行中必须避免受热面的高温腐蚀。 1 高温腐蚀的形成机理 所谓高温腐蚀是指在煤粉锅炉高温火焰及高温烟气区，过热器和再热器管子及其悬挂件产生的外部腐蚀。锅炉受热面的高温腐蚀是一个复杂的物理化学过程。与其他有关煤的反应机理一样，由于煤自身的复杂性以及迄今对它的认识有限，这类机理都是粗糙的和带有推理性的，在结论的定量上也都具有相当宽的范围。高温腐蚀多发生在燃烧器区域的水冷壁、高温过热器、高温再热器，亦即受热面管壁金属温度超越一定界限的部位。从对高温腐蚀的现象及调查研究结果表明，这种腐蚀都是因壁面与积灰层间的一层液相物反应 而产生的。污染后的受热面会受到灰渣和烟气的复杂的化学反应。高温过热器与高温再热器多布置于烟温高于700-800?的烟道内，管子的外表面积灰由内层、外层两部分组成，内层灰密实，与管子黏结牢固，不易清除;外层灰松散，容易清除。
低熔灰在炉膛内高温烟气区已成为气态，随着烟气流向烟道。由于高温过热器及高温再热器区域的烟温较高，低熔灰若不接触温度较低的受热面则不会凝固，若接到温度较低的受热面就会凝固在受热面上，形成黏结灰层。灰层形成后，表面温度随灰层厚度的增加而增加。此后，一些中、高熔灰粒也被黏附在黏性灰层中。这种积灰在高温烟气中的氧化硫气体的长期作用下，形成白色的硫酸盐密实灰层，这个过程称为烧结。随着灰层厚度的增加，其外表面温度继续升高，低熔灰的黏结结束。但是中熔灰和高熔灰在密实灰层表面还进行着动态沉积，形成松散而且多孔的外层灰。内层灰的坚实程度随着时间的增长而增大，时间越长，灰层越坚实。 对于黏结灰层固形物进行化学分析和x衍射分析，结果都表明其主要构成是碱-三硫酸铁的络合物。它在538-704?温度范围内呈熔融状态。从关于碱-三硫酸铁络合物与铁的反应特性资料可知，在与碱-三硫酸铁络合物紧密黏结的奥氏体钢或铁素体钢之间都会产生对铁的腐蚀反应。与铁素体钢的这种反应，其速度是随着温度的升高而增大的;奥氏体钢的腐蚀速度与温度关系则成半铃形。从实验室的腐蚀失重试验结果也表明在相当于炉内条件下，合成硫酸盐具有相同的铃形腐蚀速度曲线，也表明这个硫酸盐络合物是受热面 高温腐蚀的根本原因。由此可以得出产生高温腐蚀的机理是:因煤灰的选择性沉积，使碱与氧化铁在积灰层中的浓度远比在煤灰中高。碱-三硫酸铁是这些选择性沉积物中与烟气中的so3反应生成的。碱与氧化铁在沉积之初很可能是粉末状的物料，随着温度的升高而呈熔融或半熔融状态。碱在管壁表面的聚积也可能是出于外层熔融物料的迁移。图示也表明了，积灰层中钾、钠含量比的重要性。钠络合物在图示的温度范围内都是干的;而钾络合物从625?开始就产生黏结;1:1钾络合物在约550?时就开始呈熔融状态，非但开始呈熔融状态的温度低，其温度范围也宽(如图1)。 煤灰在受热面上的沉积并致腐蚀的大致步骤如下:
大唐三门峡发电有限责任公司 三门峡华阳发电有限责任公司 运行管理措施 [2007] 04 号 执行部门：燃料管理部、设备管理部、中电维护部、发电部 主题：防止锅炉高温腐蚀的措施 编写：周江涛 审核：郭迪华 批准：陈春林 2007年03月 19日发布2006年03月19日实施运行管理措施内容： 防止锅炉高温腐蚀的措施 由于煤炭市场原因，目前公司入厂煤煤质较差，煤中含硫量远超设计值，为了避免水冷壁、过热器、再热器发生高温腐蚀，特制定本措施。 1由于煤中含硫量越高，越易发生高温腐蚀，因此燃料管理部应加强进煤管理，杜绝高硫煤入厂，发电部燃料专业应加强混配煤管理，使入炉煤硫份小于1.5%。2炉膛内缺氧或局部缺氧会使水冷壁壁面附近有还原性气氛和产生H S气体， 2 而还原性气氛是水冷壁高温腐蚀的必要条件，还原性气氛还会使灰熔点降低，加 S气体含量与水冷壁高温腐蚀速度成正比，剧炉膛结焦，高温腐蚀速度加快，H 2 因此正常运行时氧量应控制在3%～5%，最低不得小于2.5%，投运燃烧器二次风门应及时开启，防止局部缺氧。 3合理调整一次风风速。#1、2炉直流燃烧器，适当增加一次风风速有利于防止气流偏转；但对#3、4炉旋流燃烧器，若一次风风速过大，会导致燃烧推迟，并在炉膛中间激烈燃烧、碰撞，导致气流在中部区域范围产生较大的回流，使煤粉火焰刷墙，并产生高温，形成良好的高温腐蚀条件。 4每月对煤粉细度测量一次，#1、2炉煤粉细度应在20%～22%，#3、4炉煤粉
细度按200目筛通过量为70%，不合格应及时调整，防止煤粉颗粒太粗导致火焰拖长，使大量煤粉颗粒集中在水冷壁表面附近，进一步燃烧和燃尽时形成缺氧区，冲刷和腐蚀水冷壁。 5运行中应加强受热面的吹灰，保持受热面的清洁。对长期低负荷运行的工况，在受热面积灰严重时，应申请值长，投油吹灰。 6管壁温度越高, 越易发生高温腐蚀, 过热器、再热器管在650～700℃最为严重，因此运行人员要加强汽温和受热面壁温监督，机组运行中，必须有专人监视和调整汽温、壁温,汽温和受热面管壁温度应控制在正常范围内，超限时要及时调整，并分析原因。 7停炉后应对水冷壁、过热器、再热器进行检查，发现受热面有高温腐蚀造成管壁减薄严重，应及时进行更换，同时进行分析，采取相应措施： 7.1如是管材不合格或不适应高硫煤种，应更换耐腐蚀管材或刷涂耐磨耐腐蚀涂料进行防腐处理。 7.2如是燃烧切圆过大，一次风贴墙，造成火焰冲刷水冷壁引起高温腐蚀，应做空气动力场试验，调整燃烧切圆。 7.3如是燃烧器结构不合理或二次风门故障导致局部缺氧，应根据具体情况检修处理。
一、现象: 1：汽包水位降低，严重时汽包水位急剧下降，给水流量不正常的大于蒸汽流量 2：炉膛负压瞬时偏正且不稳定 3：炉管泄漏检测装置报警 4：从检查孔、门、炉墙等不严密处可能向外喷烟气和水蒸汽，并有明显泄漏声 5：主蒸汽流量、主蒸汽压力下降 6：泄漏后各段烟气温度下降，排烟温度降低 7：锅炉燃烧不稳火焰发暗，严重时引起锅炉灭火 8：引风机投自动时，静叶开度不正常增大，电流增加 二、原因： 1：给水、炉水质量不合格，使管内壁腐蚀或结垢超温 2：炉水泵工作失常、造成炉水循环不良 3：燃烧调整不当，火焰偏斜，造成水冷壁管被煤粉冲刷磨损 4：节流圈安装不当，管内有异物造成水循环不良 5：管壁长期超温运行 6：吹灰器内漏或未正常退出，蒸汽吹破炉管 7：管材质量不合格，焊接质量不良 8：水冷壁结焦 9：大块焦砸坏水冷壁管 10：锅炉长期超压运行 11：锅炉启动升温、升压过快 12：管材老化失效 13：锅炉严重减水处理不当，继续上水使管子急剧冷却或锅炉严重减水使管子过热爆破14：水冷壁膨胀受阻 三、处理: 1：当水冷壁管泄漏不严重能维持汽包正常水位时，可适当降低参数运行，降负荷运行，密切监视泄漏部位的发展趋势，做好事故预想，汇报值长，请示尽快停炉 2：当水冷壁管爆破不能维持正常水位时，立即停炉。停炉后继续加强上水，水位不能回升时停止上水，省煤器再循环门不应开启 3：水冷壁管爆破严重减水时，应进行下列处理
（1）：立即停炉，维持引风机运行，排除炉内蒸汽（2）：停炉后继续上水，维持汽包水位 （3）：若无法维持水位，应停止炉水循环泵及给水泵运行（4）：停炉后，电除尘应立即停电
锅炉水冷壁管爆管的原因 锅炉是一种承压、受热，有爆炸危险的特种设备。在运行时会因为操作和管理不当而出现各种事故，其中水冷壁爆管是低压锅炉较常见的一种事故。水冷壁位于燃烧室直接受高温烟气的辐射和火焰冲刷，很容易引起管壁温度升高，过热变形，继而发生爆管事故。在锅炉各类受压元件破坏事故中，水冷壁爆管事故居第一，所占比例超过锅炉事故总量半数以上。 一、锅炉水冷壁爆管的现象 1、爆管不严重时,从破裂处有蒸汽喷出的声音;严重时,有明显的爆破声,炉膛成正压,蒸汽和烟气从门、孔大量喷出. 2、水位、汽压和烟气温度明显下降. 3、给水流量增加,蒸汽流量下降. 二、锅炉水冷壁管爆的原因 1、锅炉由于使用时间长,管壁在高温烟气烟灰的冲刷下减薄严重,因而不能承受锅炉内压而爆管。 2、锅炉停炉检修时,由于检修人员不小心,遗留了小型工具、铁块以及其它异物在锅内,当锅炉运行后,锅内汽水翻腾,将这些杂物带进管内卡住,导致水循环破坏而爆管。 3、锅炉正压燃烧,不仅可烧坏炉墙和保温层,更重要的是炉膛温度升高,被高温火焰偏烧侧的管壁温度增高,当管壁不能承受高温时而过热爆管。 4、给水中有氧气、二氧化碳腐蚀性杂质,管壁被腐蚀减薄,另外，当锅炉压火或停炉后,烟垢中的硫在低温状况下对管壁产生腐蚀,从而引起爆管。 5、锅炉水处理不好,水质不合格,导致管内结垢严重。由于管壁结垢后,传热效果不好,管壁得不到很好的冷却,造成管壁温度升高而过热胀粗爆管。 6、锅炉运行时,由于长时间不排污,使得排污管堵塞,集箱内水垢泥渣大量堆积,破坏了水冷壁管水循环,造成管壁温度升高,在得不到冷却的情况下而过热爆管。 7、锅炉用碱煮炉后,没有打开人孔和手孔清除垢块,使得脱落的垢块堵塞在管内,导致水循环不畅,管壁过热而爆管。
In the schedule of the activity, the time and the progress of the completion of the project content are described in detail to make the progress consistent with the plan.锅炉高温腐蚀及防止措施 正式版
锅炉高温腐蚀及防止措施正式版 下载提示：此解决方案资料适用于工作或活动的进度安排中，详细说明各阶段的时间和项目内容完成的进度，而完成上述需要实施方案的人员对整体有全方位的认识和评估能力，尽力让实施的时间进度与方案所计划的时间吻合。文档可以直接使用，也可根据实际需要修订后使用。 锅炉的高温腐蚀主要发生在燃用高硫煤的锅炉水冷壁管和过热器管束上。锅炉运行时在烟温大于700℃的区域内,在高温高压条件下受热面与含有高硫的腐蚀性燃料和高温烟气接触,极易发生高温腐蚀。高压锅炉水冷壁管的硫腐蚀主要是由于煤粉中的黄铁矿(FeS2)燃烧受热,分解出自由的硫原子,产生腐蚀。通常高压锅炉水冷壁管向火侧的正面腐蚀最快,减薄得最多,若发生爆管都在管子的正面爆开,管子的侧面减薄得较少,而管子背火侧几乎不减薄,这种腐蚀给锅炉水冷壁管造成很大威胁,严重
时,往往几个月就得更换部分管段,给锅炉的安全经济运行带来很大危害。而锅炉过热器管的高温腐蚀主要是由于液态的灰黏结在过热器管壁上而引起腐蚀。 1 高温腐蚀的主要原因 1.1 燃烧不良和火焰冲刷 持续燃烧不良和脉动火焰冲击炉墙时,导致燃烧不完全,在燃烧器区域附近的火焰中心处,当未燃尽的焰流冲刷水冷壁管时,由于煤粉具有一定的棱角,煤粉对管壁有很大的磨损作用,这种磨损将加速水冷壁保护层的破坏,在管壁的外露区段,磨损破坏了由腐蚀产物形成的不太坚固的保护膜,烟气介质便急剧地与纯金属发生反应,这种腐蚀和磨损相结合的过程,大大加剧了金属管子
编订：__________________ 审核：__________________ 单位：__________________ 快装锅炉水冷壁管爆管原 因及其防止 Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-8994-13 快装锅炉水冷壁管爆管原因及其防 止 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 快装锅炉水冷壁管爆管泄漏事故是常见的。爆管事故发生后,轻者只是汽水喷出,造成停炉,严重时大量汽水冲出,可冲塌炉墙,造成人员伤害。 快装锅炉爆管原因有以下几方面:一是锅炉制造时,管材选取不严,存在夹层、夹渣等缺陷。当锅炉运行时,管壁上的烟垢与空气接触,夹层夹渣处产生酸性腐蚀,使得管材强度进一步下降,因而爆管。二是锅炉由于使用时间长,管壁在高温烟气烟灰的冲刷下减薄严重,因而不能承受锅炉内压而爆管。三是锅炉停炉检修时,由于检修人员不小心,遗留了小型工具、铁块以及其它异物在锅内,当锅炉运行后,锅内汽水翻腾,将这些杂物带进管内卡住,导致水循环破坏而爆管。四是锅炉正压燃烧,不仅可烧坏炉墙和保温层,更重要的是

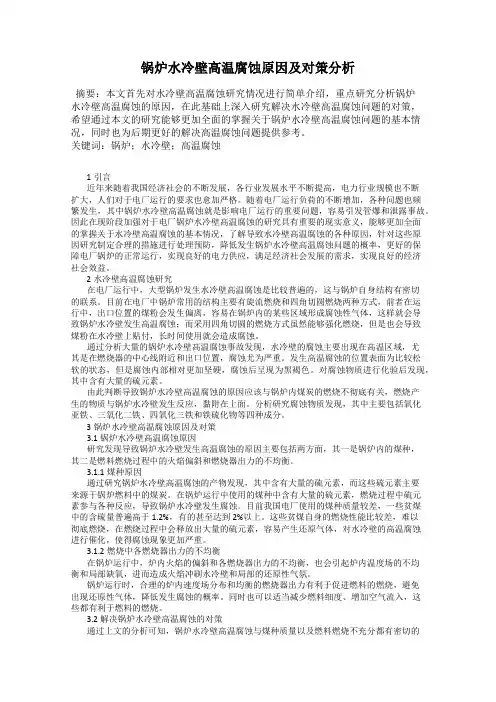

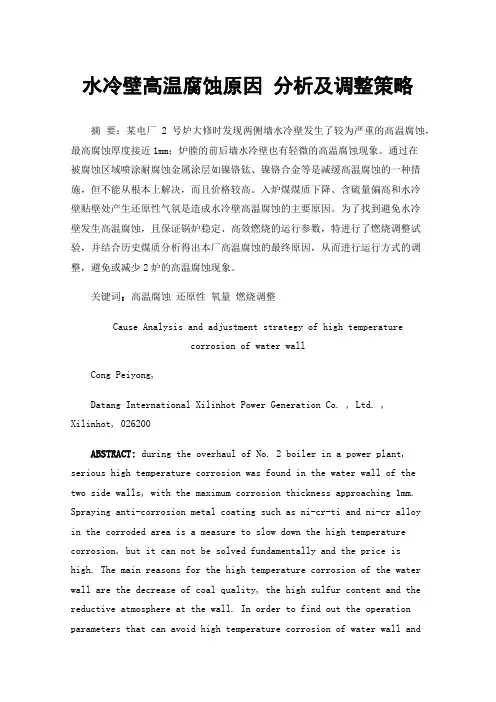

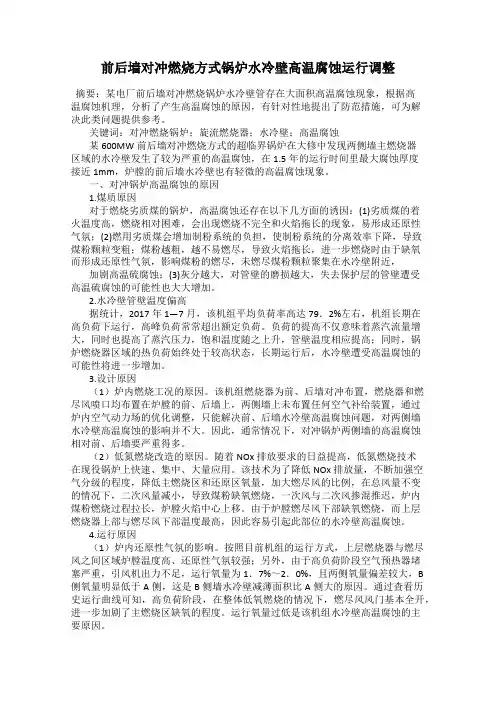

锅炉水冷壁高温腐蚀原因分析及预防措施 发表时间：2019-11-18T13:31:35.660Z 来源：《中国电业》2019年14期作者：侯启聪 [导读] 对大唐鲁北电厂2×330MW机组锅炉水冷壁产生高温腐蚀的原因进行分析。 摘要：对大唐鲁北电厂2×330MW机组锅炉水冷壁产生高温腐蚀的原因进行分析，认为其主要是主燃烧器区二次风和一次风配比不合理，造成风粉脱离，含粉气流贴壁冲刷，在水冷壁区域形成局部还原性气氛所致。文章针对锅炉水冷壁高温腐蚀的原因及预防措施，进行简要的剖析研究。 关键词：锅炉；水冷壁；高温腐蚀；燃烧 鲁北电厂330MW锅炉是采用美国燃烧工程公司(CE)的引进技术设计和制造的。锅炉为亚临界参数、一次中间再热、自然循环汽包炉，采用平衡通风、四角切圆燃烧方式，。锅炉以最大连续负荷(即BMCR工况)为设计参数，锅炉的最大连续蒸发量为1020t/h；机组电负荷为330MW(即TRL工况)时，锅炉的额定蒸发量为969t/h。 锅炉设计燃料为烟煤，收到基硫0.41%，校核煤种收到基硫0.6%。 1高温腐蚀的现象及原理 机组停备水冷壁防磨防爆检查发现，腐蚀严重的区域大都位于燃烧器喷出后射流的中下游。腐蚀区域的水冷壁表面一般呈黑褐色，外层松软、内层坚硬，剥落坚硬层后，垢状物与水冷壁管结合面处层蓝色。腐蚀区域大多水冷壁表面不清洁，有较多的灰沾污。大唐鲁北电厂1、2号炉水冷壁发现腐蚀区域水冷壁表面有未燃尽的煤粉附着，再往里有较多的黄色硫化物。 通过收集资料汇总发现，近几年山东省相继有多台电厂锅炉发生严重的水冷壁高温腐蚀，如黄台电厂8号炉（1000t/h）、华能德州电厂1-4号炉（1000t/h）、南定电厂1、2号炉（410t/h）、潍坊电厂1、2号炉（1000t/h）、青岛电厂1、2号炉（1000t/h）等，腐蚀最严重的锅炉水冷壁最小壁厚仅1.3mm，腐蚀速度2mm/a。上述各台锅炉发生高温腐蚀的区域基本相近，都在燃烧器出口射流中下游区域，高度在燃烧器中心线附近，且管子向火侧的正面点腐蚀速度最快。水冷壁发生高温腐蚀后，壁厚减薄，强度降低，容易造成爆管泄漏，影响锅炉安全运行。有腐蚀物分析基本可确定，大唐鲁北1号炉水冷壁高温腐蚀属于硫化物型高温腐蚀。这种腐蚀主要是由煤中的黄铁矿硫造成的。 2水冷壁高温腐蚀原因分析 2.1煤种问题 煤种是造成高温腐蚀的主要原因之一。煤中的硫和硫化物是形成腐蚀物质的基础，而煤的燃烧特性则直接影响贴壁还原性气氛的生成。 对发生高温腐蚀的锅炉所燃用煤质统计分析表明，大部分锅炉燃煤的含硫量均在1.2%以上，有些甚至高达3%。高含硫量使煤在燃烧中产生更多的腐蚀性，加速水冷壁腐蚀。根据山东省锅炉高温腐蚀情况普查结果，发生严重高温腐蚀的多为1000t/h以上高参数、大容量锅炉，中小型锅炉较少出现高温腐蚀。南定电厂1、2号炉均为410t/h锅炉，但也出现严重高温腐蚀，这其中有燃烧器结构布置方面的原因，但更重要的是煤质。 2.2炉内燃烧风粉分离 这是四角切圆燃烧锅炉普遍存在的问题。目前四角切圆燃烧锅炉普遍采用集束射流着火方式，一二次风间隔布置并以同一角度平行射向炉内。理想的着火应是一次风喷出后不久即被动量较大的二次风所卷吸，射流轨迹变弯，形成转弯的扇形面，并卷吸周围高温烟气，形成着火区，着火后的一次风被卷入二次风射流中燃烧。由于一次风射流混入动量大的二次风中，使火炬射流刚性加强，不易受干扰，从而在整个燃烧器区域内形成一个燃料与空气强烈混合的、稳定燃烧的旋转火炬。 但炉内实际燃烧过程并非如此。为保证稳定燃烧，一次风出口风速通常控制比较低（20—25m/s）,而二次风速一般在40—50m/s之间，从而一二风的射流刚性相差较大。一二次风射流喷出燃烧器后由于受到上游邻角气流的挤压作用及左右两侧不同补气条件的影响，使气流向背火侧水冷壁偏转，此时刚性较弱的一次风射流比二次风偏转更大角度，从而使一二次风分离。一二次风的刚性相差越大，这种分离现象越明显。由于部分一次风射流偏离二次风，煤粉在缺氧状态下燃烧，在射流中下游水冷壁附近形成还原性气氛，这是引发高温腐蚀的一个重要原因。 2.3运行调整方面 2.3.1配风状况差 锅炉二次风门普遍采用气动执行机构控制，由于种种原因风门控制大都较乱，加上锅炉一二次风配比不合理，炉内配风状况很差。这也是造成一二次风混合不完全，煤粉着火和燃尽差，煤粉贴壁燃烧的原因之一。 2.3.2燃烧配风状况差 部分锅炉设备由于辅机设备问题，造成满负荷工况供风不足。如潍坊电厂1、2号炉由于排烟温度低，空预器积灰严重，阻力增大，造成送、引风机出力不足，满负荷运行时炉膛出口氧量不足1%（设计值为4%），远远不能满足锅炉正常燃烧要求。由于总风量不足，使燃烧器区域的缺氧燃烧状况更加严重，对预防高温腐蚀非常不利。 通过以上分析，认为鲁北1号炉高温腐蚀的主要原因是:锅炉长期高负荷、大煤量运行工况下，主燃烧器区二次风和一次风配比不合理，一次风粉射流在炉内上升过程中，受到刚性较强的二次风射流的挤压和下游二次风射流的牵引，造成风粉脱离，含粉气流贴壁冲刷，在水冷壁区域形成局部还原性气氛。而给煤量大大偏离设计值造成的入炉煤粉浓度加大，以及含硫量的增高加剧了腐蚀的速度。 3预防高温腐蚀的措施方法 造成高温腐蚀的主要原因是煤质、设备、运行三个方面。从目前情况看，要改变煤种非常困难，依靠燃烧调整来预防高温腐蚀也有一定难度且效果不理想，因此，只有通过设备改造来预防高温腐蚀才是最根本有效的方法。 3.1侧边风技术 所谓侧边风就是在高温腐蚀区域的上游水冷壁或在高温腐蚀区域水冷壁上安装喷口，向炉膛内通入空气。采用侧边风的主要目的是改变水冷壁高温腐蚀区域的还原性气氛，增加局部含氧量。一般情况下以二次风作为侧边风的风源。根据侧边风结构及布置方式又分为贴壁型和射流型2种。贴壁型侧边风一般采用在水冷壁鳍片上开孔的方式，开孔位置在高温腐蚀区域内，依据腐蚀面积大小决定开孔数目的多少。二次风有小孔进入炉膛后，受炉内烟气运动影响，很快偏转附着于水冷壁管上，在高温腐蚀区域水冷壁表面形成一层空气保护膜。贴
锅炉水冷壁高温腐蚀原因及预防措施 文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]
水冷壁高温腐蚀的原因分析及预防措施 我厂#2炉在本次B 级检修中发现水冷壁存在高温腐蚀现象，高温腐蚀区域大约在D 层燃烧器与 层燃烧器之间, 在这一区域水冷壁高温腐蚀后，壁厚明显减薄，最薄处仅有5mm, 因而强度降低，极易造成水冷壁爆管和泄漏，危及锅炉安全运行。 针对水冷壁高温腐蚀问题,生产部、调度部、运行分场进行了多次分析和探讨，认为我厂水冷壁高温腐蚀的原因大致有以下几个原因： 1、我厂燃煤为山西贫煤，该煤种含硫及硫化物较多，高含硫量使煤在燃烧中产生较多的腐蚀性物质，直接导致水冷壁的高温腐蚀。同时，由于近年来煤炭市场供求关系的转换，煤质难以得到保证，由于煤质较杂多变，运行中往往引起煤粉变相，着火点推迟，燃烧速度低等一系列问题。 2、我厂锅炉为亚临界锅炉，饱和水温约为360 ℃，水泠壁温度可达400℃，在该条件下管壁被氧化，使受热面外表形成一层Fe 2O 3和极细的灰粒污染 层，在高温火焰的作用下，灰分中的碱土金属氧化物（Na 2O 、K 2O ）升华，靠扩散 作用到达管壁并冷凝在壁面上，与周围烟气中的SO 3化合生成硫酸盐。管壁上的硫 酸盐与飞灰中的Fe 2O 3及烟气中的SO 3作用，生成复合硫酸盐，复合硫酸盐在 550℃-710 ℃范围内呈液态，液态的复合硫酸盐对管壁有极强的腐蚀作用。 3、我厂入炉煤粉长期偏向，造成煤粉直接冲刷水冷壁，在水冷壁附近区域造成还原性气氧，导致高温腐蚀。 4、我厂为四角切圆燃烧锅炉。当一、二次风射流喷出燃烧器后由于受到上游邻角气流的挤压作用及左右两侧不同补气条件的影响，使气流向背火侧水冷壁
锅炉水冷壁爆管的分析处理和防止措施(新版) Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0506
锅炉水冷壁爆管的分析处理和防止措施 (新版) 1概况 我市某香料化工厂一台DZL4—l.25—AⅡ型蒸汽锅炉2002年10月投用后，不到一年时间就发生了水冷壁爆管。2003年8月11日现场检查，笔者发现爆破口位于右侧炉门旁第11根水冷壁管的弯曲部位(该炉为偏锅筒，结构紧凑，炉膛布满水冷壁，故在炉门处采用弯管以防遮挡炉门口)．爆口为纵向破裂．其断面较为锐利。管内壁附着层厚约0.5mm的薄垢破口的上下两头堵满片状散垢．与该管相连的右侧集箱有大量脱落的散垢堆积，锅筒底部也有少量的散垢渣杂。 2原因分析 笔者认为水循环故障是导致该水冷壁管短期过热爆管的主要原因。
(1)该炉为自然循环锅炉。不同温度的工质具有不同的重度，其差异形成的推动力是水循环的动力，即工质在下降管中的重度比在水冷壁中的大，其差异形成的动力克服了工质上升和下降的流动阻力，这样就利用其自然特性形成了水循环。工质在循环中吸收受热面壁的热量，既降低了受热面壁的温度，防止受热面壁超温，保证受热面的使用寿命，又成为具有一定品质的蒸汽，从而使锅炉的功能得以实现。 (2)该炉在运行过程中，因水处理工作的不规范而产生的水垢渣块，堆积在锅筒底部，在水循环动力的作用下，随锅水一起被吸入下降管中，并被带到集箱，其中质量较重、颗粒较大的散垢杂在重力、惯性的作用下，沉积在集箱底部，并用不断堆积成小山丘状，从而减少了工质进入水冷壁管的流通面积，据流体力学理论可知，此处工质的流速增大，静压减少，导致水冷壁管进口压力降低，水循环减弱。 （3）随下降管锅水带入集箱的水垢渣中质量较轻，呈薄处状的散垢，会漂浮在流动的锅水中，随着水循环从集箱进入水冷壁管
大型锅炉水冷壁高温腐蚀 调研报告 上海锅炉厂有限公司 二○○二年三月十五日 目录 1．前言 (2) 2．产生高温腐蚀的机理和条件 (2) 3．高温腐蚀发生在大型贫煤锅炉上的主要原因 (3) 4．大型锅炉水冷壁高温腐蚀的部位及预防措施 (5) 5．水平浓淡分离燃烧技术在防止高温腐蚀方面的应用 (7) 6．石洞口电厂#3、#4炉改造情况 (11) 7．大型锅炉炉内水冷壁发生高温腐蚀的判据 (14) 8．结论 (15) 1．前言 我国许多地方的电厂，不少燃用无烟煤、贫煤、劣质烟煤的大型锅炉投运后，炉内水冷壁都不同程度的存在高温腐蚀。这种情况，无论是在我国上海、哈尔滨、东方三大锅炉厂自行设计制造的锅炉，还是在国外日本三菱、法国斯坦因、英国巴布科克、加拿大巴威等公司设计制造的锅炉，其燃烧器高温区域，水冷壁都有高温腐蚀现象发生，而且遍及各种炉型。以水循环方式分，有自然循环、控制循环和直流锅炉；以燃烧方式分，有四角切圆、前后墙对冲和W型火焰燃烧器等许多典型设计。通过调研，我们发现水冷壁管壁腐蚀速度一般为0.8~1.5mm/104h，腐蚀后的管壁减薄

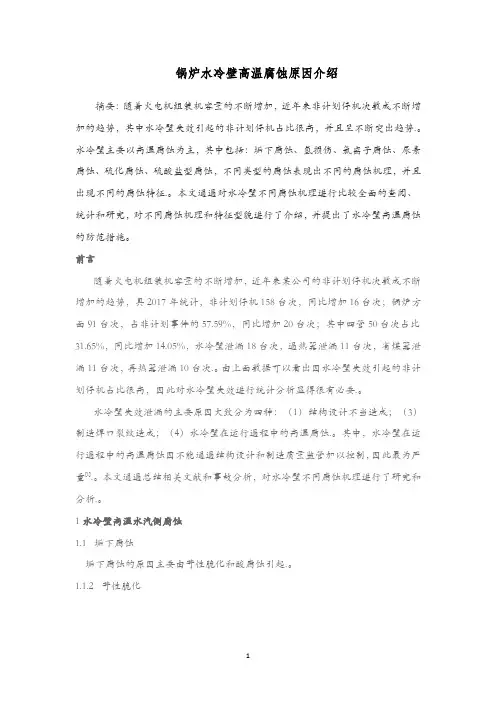

形貌较多，一般是分层减薄，而管壁向火侧减薄较快。 2．产生高温腐蚀的机理和条件 在燃煤锅炉中，高温腐蚀分三种类型：硫酸盐型、氯化物型和硫化物型。硫酸盐型腐蚀主要发生高温受热面上；氯化物型腐蚀主要发生在大型锅炉燃烧器高温区域的水冷壁管上；硫化物型腐蚀主要发生在大型锅炉水冷壁管上。水冷壁的高温腐蚀通常是由这三种类型腐蚀复合作用的结果。 硫酸盐型高温腐蚀的形成：在炉内高温下，煤中的NaCl中的Na+易挥发，除一部分被熔融的硅酸盐捕捉外，有一部分与烟气中的SO3发生反应，形成Na2SO4；另一部分是易于挥发性的硅酸盐，与挥发出的钠发生置换反应，而释放出来的钾，与SO3化合，生成K2SO4。而碱金属硫酸盐（Na2SO4、K2SO4）有粘性，且露点低。当碱金属硫酸盐沉积到受热面的管壁后会再吸收SO3，并与Fe2O3、Al2O3作用生成焦硫酸盐（Na·K）2S2O7。这样一来，受热面上熔融的硫酸盐（M2SO4）吸收SO3并在Fe2O3、Al2O3作用下，生成复合硫酸盐（Na·K）（Fe·Al）SO4，随着复合硫酸盐的沉积，其熔点降低，表面温升升高。当表面温升升高到熔点，管壁表面的Fe2O3氧化保护膜被复合硫酸盐破坏，使管壁继续腐蚀。另外，附着层中的焦硫酸盐（Na·K）2S2O7。由于熔点低，更容易与Fe2O3发生反应，生成（Na·K）3Fe（SO4）3，即形成反应速度更快的熔盐型腐蚀。 氯化物型腐蚀的形成：在炉内高温下，原煤中的NaCl中的易与H2O、SO2、SO3反应，生成硫酸盐（Na2SO4）和HCl气体。同时凝结在水冷壁上的NaCl也会和硫酸盐发生反应，生成HCl气体，因此，沉积层中的HCl浓度要比烟气中的大得多，致使受热面管壁表面的Fe2O3氧化保护膜
锅炉受热面高温腐蚀原因分析及防范措施 Cause Analysis and Protective Measues to High-temperature Corrosion On Heating Surface of Boiler 张翠青 （内蒙古达拉特发电厂，内蒙古达拉特 014000） [摘要]达拉特发电厂B&WB-1025/18.44-M型锅炉在九八及九九年#1、#2炉大修期间，检查发现两台炉A、B两侧水冷壁烟气侧、屏式过热器迎火侧、高温过热器迎火侧存在大面积腐蚀，根据腐蚀部位、形态和产物进行分析，锅炉受热面的腐蚀属于高温腐蚀，其原因主要与炉膛结构、煤、灰、烟气特性及运行调整有关，并提出了防范调整措施。 [关键词] 锅炉受热面；高温腐蚀；机理原因分析；防范措施
达拉特发电厂#1～#4炉是北京B&WB公司设计制造的B&WB-1025/18.4-M型亚临界自然循环固态排渣煤粉炉。锅炉采用前后墙对冲燃烧方式。设计煤种为东胜、神木地区长焰煤。在九八及九九年#1、#2炉大修期间，检查发现两台炉A、B两侧水冷壁烟气侧、屏式过热器迎火侧、高温过热器迎火侧存在大面积腐蚀，两台炉腐蚀的产物、形状及部位相似。腐蚀区域水冷壁在标高16～38米之间及屏式过热器、高温过热器沿管排高度，腐蚀深度在0.4～1.0mm之间，最深处达1.7mm，腐蚀面积达500平方米左右。腐蚀给机组安全运行带来严重隐患。 1.腐蚀机理原因 1.1锅炉炉膛结构 锅炉炉膛结构设计参数见下表： 高40%多，同时上排燃烧器至屏过下边缘高度值比推荐范围的下限还低1.8米，这就导致燃烧器布置过于集中、燃烧器区域局部热负荷偏大、该区域内燃烧温度过高，实测炉膛温度达1370～1430℃。燃烧温度偏高直接导致水冷壁管壁温度过高，理论计算该区域水冷壁表面温度为452℃。大量的试验研究表明当水冷壁管壁温度大于400℃以后，就会产生明显的高温腐蚀。 1.2 煤、灰、烟气因素 蒙达公司实际燃煤是东胜、神木煤田的长焰煤和不粘结煤的混煤。：燃煤中碱性氧化物含量较高，灰中钠、钾盐类含量高，平均值达3.85%，含硫量偏高。 1.3 运行调整不当 为了分析运行调整因素对腐蚀的影响，在A、B侧水冷壁标高20、25、28米处安装了三排烟气取样点，每排三个，共18个。分析烟气成分后发现，燃用含硫量高的煤种时，由于燃烧配风调整不合理，省煤器后氧量偏大（实侧值 气体，加剧了高温腐蚀的产生与发展。 4.35%），导致燃烧过程中生成大量的SO 2 2.腐蚀类型 所取垢样中，硫酸酐及三氧化二铁的含量最高，具有融盐型腐蚀的特征，属于融盐型高温腐蚀。从近表层腐蚀产物的分析结果看，S和Fe元素含量最高，具有硫化物型腐蚀特征，说明存在较严重的硫化物型腐蚀。因此，达拉特发电厂的锅炉高温腐蚀是以融盐型腐蚀为主并有硫化物腐蚀的复合型腐蚀。 3.防止受热面高温腐蚀的措施 2.1.采用低氧燃烧技术组 由于供给锅炉燃烧室空气量的减少，因此燃烧后烟气体积减小，排烟温度下 的百分数和过量空气百分数之间降，锅炉效率提高。燃油和煤中的硫转化为SO 3 的转化明显下降。的关系是，随着过量空气百分数的降低，燃料中的硫转化为SO 3
锅炉水冷壁管爆管的原因分析及处理 【摘要】本文对锅炉水冷壁管的爆管原因进行了分析，提出了处理方法及预防措施。 【关键词】锅炉；爆管；处理方法；预防措施 我市某纸箱厂一台DZL4—1.25—AII型蒸汽锅炉，于2013年2月8日发生水冷壁管爆管。该锅炉2010年8月投用，实际使用时间两年多。经现场检验，发现爆破口位于右侧炉门第10根水冷壁管的弯曲部位。爆口为纵向破裂，其断面较为锐利，管内壁附着一层厚约0.6mm的水垢。破口的上下两端堵满片状散垢，与该管相连的右侧集箱有大量的脱落的散垢堆积，锅筒底部也有少量的散垢、水渣等。 一、爆管原因分析 （一）水循环故障。1.该锅炉为自然循环锅炉。不同温度的工质具有不同的重度，其差异形成的推动力是水循环的动力。即工质在下降管中的重度比在水冷壁中的大，其差异形成的推动力克服了工质上升和下降的流动阻力，这样就利用其自然特性形成了水循环。工质在循环中吸收受热面壁的热量，既降低了受热面壁的温度，防止受热面壁超温，保证受热面的使用寿命，又成为具有一定品质的蒸汽，从而使锅炉的功能得以实现。2.该锅炉在运行过程中，因水处理工作的不规范而产生水垢渣块，堆积在锅筒底部，在水循环动力的作用下，随锅水一起被吸入到下降管中，并被带到集箱。其中质量较重，颗粒较大的散垢在惯性的作用下沉积在集箱底部，并且不断堆积成小山坵状，从而减少了工质进入水冷管的流通面积。根据流体力学理论可知，此处工质的流速增大，静压减小，导致水冷壁管进口压力降低，水循环减弱。3.随下降管锅水带入集箱的水垢渣块中质量较轻，呈薄片状的散垢，会漂浮在流动的锅水中，随着水循环从集箱进入水冷壁管中，当流动到水冷壁管的弯曲部位时，在散垢重力和摩擦阻力的作用下，开始停滞积累在该处。这样，一方面使锅水的流动阻力进一步增大，工质的流速趋缓；另一方面随着散垢数量的不断增加，水冷壁管中的流通面积不断减小，甚至完全堵死。这样，该处的工质流速会逐步趋于零，即产生了水循环停滞现象。这时，该水冷壁管处于膜式沸腾，其弯管部位处于干烧状态。从而导致管子温度急剧升高，形成短时间过热爆管。4.因锅内水质不良，运行一段时间后，受热面管内壁会生成水垢，另外炉中析出的固体物质会沉积管中形成水垢。水垢中有不同的化学成分，通常有：钙镁水垢，硅酸盐垢，氧化铁垢，磷酸盐垢和铜垢等。水渣也分为两类，一种不粘附受热面，易随炉水排污排掉；另外一种粘附受热面成为水垢常驻造成长时过热。水垢的导致系数比管子导热系数小很多，氧化铁垢导热系数与碳钢的导热系数相差350倍左右，以至于容易引起传热恶化，造成水冷壁管向火侧壁温升高，超限而导致爆管。 （二）锅炉水冷壁管的腐蚀。水冷壁的外部腐蚀全部发生在还原性气氛中，如受火焰直接冲刷，腐蚀区域一般都在燃烧器标高下，水冷壁外部腐蚀分为硫酸
锅炉水冷壁泄漏爆管现 象原因及处理 Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#
锅炉水冷壁泄漏、爆管现象、原因及处理 一、现象: 1：汽包水位降低，严重时汽包水位急剧下降，给水流量不正常的大于蒸汽流量2：炉膛负压瞬时偏正且不稳定 3：炉管泄漏检测装置报警 4：从检查孔、门、炉墙等不严密处可能向外喷烟气和水蒸汽，并有明显泄漏声5：主蒸汽流量、主蒸汽压力下降 6：泄漏后各段烟气温度下降，排烟温度降低 7：锅炉燃烧不稳火焰发暗，严重时引起锅炉灭火 8：引风机投自动时，静叶开度不正常增大，电流增加 二、原因： 1：给水、炉水质量不合格，使管内壁腐蚀或结垢超温 2：炉水泵工作失常、造成炉水循环不良 3：燃烧调整不当，火焰偏斜，造成水冷壁管被煤粉冲刷磨损 4：节流圈安装不当，管内有异物造成水循环不良 5：管壁长期超温运行 6：吹灰器内漏或未正常退出，蒸汽吹破炉管 7：管材质量不合格，焊接质量不良 8：水冷壁结焦 9：大块焦砸坏水冷壁管 10：锅炉长期超压运行 11：锅炉启动升温、升压过快
12：管材老化失效 13：锅炉严重减水处理不当，继续上水使管子急剧冷却或锅炉严重减水使管子过热爆破 14：水冷壁膨胀受阻 三、处理: 1：当水冷壁管泄漏不严重能维持汽包正常水位时，可适当降低参数运行，降负荷运行，密切监视泄漏部位的发展趋势，做好事故预想，汇报值长，请示尽快停炉 2：当水冷壁管爆破不能维持正常水位时，立即停炉。停炉后继续加强上水，水位不能回升时停止上水，省煤器再循环门不应开启 3：水冷壁管爆破严重减水时，应进行下列处理 （1）：立即停炉，维持引风机运行，排除炉内蒸汽 （2）：停炉后继续上水，维持汽包水位 （3）：若无法维持水位，应停止炉水循环泵及给水泵运行 （4）：停炉后，电除尘应立即停电
#31机组锅炉水冷壁管结垢原因分析及处理措施 一、水冷壁管结垢腐蚀检查 从表一可知：1)结垢量最大在标16m，24－30m结垢量基本接近，都大于结垢量300克/米2，水冷壁管垢量已经超过DL/T 794-2001《火力发电厂锅炉化学清洗导则》的清洗要求，应进行化学清洗。2)水冷壁管去垢后点蚀现象不明显，发现一根水冷壁管盐酸酸洗去垢后，水冷壁管镀铜明显，根据经验，在水冷壁管垢量超标同时有铜垢的情况，很容易导致因超温爆管事故的发生。3）垢量测定的结果表明，各炉墙向火侧的垢量很高，且垢量很不均匀。结垢速率与热负荷有直接的关系，一般结垢速率高的地方，热负荷就高，结垢速率的巨大差别表明水冷壁管的热负荷不均匀。 二、#31炉水冷壁管垢样成分分析
从表二垢成分分析结果表明：1）垢主要成分为铁的氧化物，水冷壁氧化铁垢沉积主要是由于铁的腐蚀沉积而致。腐蚀原因主要由于机组保养、机组启动期间水质差、正常运行期间因凝汽器腐蚀泄漏、锅炉运行燃烧调整及排污控制等原因引起的。2）垢成分中硅、磷、钙、硫酸根含量也较大，说明凝汽器泄漏而导致凝结水、给水和炉水变差，只有加大磷酸盐处理形成水渣通过排污才能保证炉水水质合格。磷、钙的沉积表明锅炉排污的及时性不够。 三、正常运行水质分析
不能完全真实反映水汽质量。 四、#31机组启动初期水质报告 五、#31机组凝结水水质异常情况 1、2009年2月凝结水导电率有56次大于0.30us/cm ，合格率为6.67％。判断凝结器可能有泄漏。2月6日＃31机组停运，凝结器查漏堵漏2根。 2、2009年3月份凝结水导电率有86次大于0.30us/cm ，合格率为70.03％。 3、2009年4月份凝结水导电率有21次大于0.30us/cm ，合格率为93.91％。 4、2010年6月13日＃31机组停运，凝汽器查漏堵漏甲侧2根。 5、2010年7月30日＃31机组启动初期并网8小时后，凝结水、给水仍有硬度在2umol/L ，20小时后硬度为0 umol/L。硬度合格率为95.26％。凝结水导电率11次超标（大于0.30us/cm），导电率的合格率为95.69％ 6、2011年7月 9日＃31机组启动初期，凝结水、给水有硬度，连续超标14小时。 7、2011年8月23日～9月1日＃31机组运行期间，凝结水导电率上涨并超过0.30us/cm，超标71次，合格率为62.43％.
