强夯施工专项方案
一、工程概况
本项目建设地点位于成都市东南方向，龙泉山脉以东，距离成都市约50公里，距离资阳市约25公里，距离简阳市约15公里，近期工程总占地面积约2020万㎡，远期规划总占地面积达到4830万㎡，规划6条跑道。
本标段范围：A（4260～2760），B（7331～8146）。施工面积约92万平方米，主要的工作内容：土石方工程、地基处理、排水工程。其中地基处理中的强夯有：强夯置换㎡，；填挖交界：点夯70605㎡，填筑压实工法：满夯地基605133㎡。
二、编制依据
1、《成都天府国际机场飞行区工程全场地基处理工程施工图设计》
2、《民用航空运输机场飞行区技术标准》(MH5001-2013)
3、《民用机场飞行区土(石)方与道面基础施工技术规范》(MH5014-2002)
4、《民用机场飞行区工程竣工验收质量检验评定标准》
(MH5007-2000)
5、《土工试验方法标准》(GB/T50123-1999)
6、《工程测量规范》GBJ50026—2007
7、《民用机场飞行区技术标准》(MH5001-2013)
8、《建筑地基处理技术规范》JGJ79-2012
9、《建筑地基基础工程施工规范》GB51004-2015
10、《公路路基施工技术规范》（JTGF10-2006）
11、《成都天府国际机场地基处理及土石方工程（01～11）标段施工招标文件及第二版施工图纸》。
12、我公司拥有的施工能力、施工技术管理水平、多年积累的成熟技术、工法等。
三、施工范围及设计参数
本方案编制范围为新建成都天府国际机场A(4260～2760),B(7331～8146)段，本标段内存在下列强夯处理：
1、强夯置换
飞行区道面影响区和工作区道路软弱土厚度3～5m区域采用3000kN·m强夯置换，局部含有硬壳层或硬塑土夹层的区域相应提高1000kN·m能级，强夯置换设计参数见表3-1。
表3-1 强夯置换处理设计参数
注：d为夯锤直径；点夯夯锤直径，2000kN·m强夯置换区锤底静压力不小于200kPa，3000kN·m强夯置换区锤底静压力不小于300kPa；满夯采用普通夯锤，锤底静压力25~40kPa。
2、填挖交界处理
飞行区道面影响区、填方边坡稳定影响区、工作区道路的填挖交界处应采用强夯处理。
（1）土质填挖交界处开挖土方台阶，回填土方时进行3000kN·m 强夯补强。
（2）石质填挖交界处开挖石方台阶，回填土方时进行3000kN·m 强夯补强。
3、填筑压实工法
（1）采用碾压工法时填料最大粒径不得大于压实层厚的2/3，为保证飞行区道面影响区的压实质量，在飞行区道面影响区和类似要求的区域，压实厚度每3m需进行一遍1200kN·m满夯补强，满夯夯坑较深（>30cm）时可两次进行或夯坑补料，其他区域不进行满夯补
强。
（2）飞行区道面影响区、边坡区等压实要求高的区域夯实技术参数见表3-2，最上部一层距设计标高松铺厚度小于4m且不小于2m 时，强夯参数见表3-2。
表3-2 土石方填筑设计参数
2 强夯夯击遍数为1遍，点夯和满夯的最后两击的平均夯沉量分别为不大于5cm和3cm；
3 上下相邻填筑层的夯点应交错布置；
4 最后一层强夯填筑层点夯后应满夯。
四、施工技术及材料要求
1、清表后，场地含水量较高不利于施工时，宜利用场内的中风化石料或建渣设置施工垫层，施工垫层厚度不宜超过50cm。
2、建渣应以块碎石、砖块、混凝土等为主，最大粒径不得超过30cm，有机质含量≤3%；中风化砂岩或泥质砂岩料最大粒径不得超过40cm。
3、置换料采用外购硬质石料，要求块石的饱和单轴抗压强度fr ≥15MPa，软化系数KR≥，最大粒径不超过40cm、不均匀系数Cu≥5，曲率系数Cc=1～3，粒径大于30cm的颗粒含量不超过≤30%，含泥量≤5%。
4、置换墩要穿透软、可塑层及硬塑夹层，满夯后进行场地整平，应使置换墩头外露，铺设50cm厚（压实厚度）砂砾石垫层，砂砾石块石的饱和单轴抗压强度fr≥20MPa，软化系数KR≥，最大粒径不超过10cm。
5、设置施工垫层时，置换墩长应该考虑施工垫层厚度的影响。
6、在砂砾石垫层顶面、底面各铺设一层土工布，土工布规格为200g/㎡，具体要求见表4-1。
表2-1 200g/m2土工布基本项技术要求
7、强夯压实采用一遍点夯一遍满夯，根据填料、夯坑深度和压实情况可分析是否采用冲击碾压代替满夯。
8、大面积施工前，应结合地质情况选取代表性位置进行试夯，试夯应详细做好施工记录，包括夯击能量、每个夯点的夯击次数、每击夯沉量、补料量及特殊情况，利用超重型动力触探、钻探等手段开展夯墩墩长检测，优化单点击数、夯坑补料量等参数。
9、各工作面之间施工进度应注意协调一致，两个相邻工作面高差应不得大于一个强夯或碾压层厚度且不大于4m。工作面高差为一个碾压层厚时，进行碾压搭接；工作面高差大于一个碾压层厚但不大于4m时，采用强夯搭接。
10、相邻工作面水平搭接范围及搭接处理方法一般应符合以下要求：两侧均采用强夯工艺施工时，强夯搭接处理范围不小于20m，搭接处理范围超过搭接面两侧不得小于一个锤径；两侧均采用碾压工艺施工时，碾压搭接处理范围不小于5m。
五、施工方案
、强夯法施工流程及要点
1、施工工艺
施工工艺流程框图如下：
2、施工方法
（1）平整场地，用推土机推平场地，使场地平整具备施工条件。
（2）夯点布置：点夯间距为4m，×的正方形布置（如图所示）；放线误差不超过5cm，用白灰、小木桩或装土的红色塑料袋定出夯点位置，不要遗漏。
（3）落距的确定：按设计要求，单点夯击能量设定落距，脱钩器与起重机的吊钩和脱钩拉索连接好之后，在脱钩器的吊钩上，系上钢尺或测绳，提升脱钩器，至一定高度即脱钩器吊钩与地面的高度为落距与夯锤高度之和，此时可将脱钩器拉索的下端与起重机前部的稳固部位加以牢固的连接。
（4）夯坑推平，一遍点夯完成后，推平夯坑，再进行下一遍夯击，不应将第一遍夯点与在进行第二遍夯击的夯点混在一起，交替施工，及时回填夯坑，不得因回填夯坑不及时而影响后续的强夯面夯施工。
（5）点夯施工测量：需测量每个夯点的起夯面高程，每一击夯沉量：以及每遍最终夯沉量，测量应使用经校正好的水准仪，同一夯点每击夯沉量的测量仪器应架设在相同位置高程。
（6）夯坑整平进行满夯，（夯击点搭接长度为1/4夯锤直径，击数为3～5击，收锤标准：满夯最后两击夯沉量不大于5cm）。
（7）点夯记录：应按统一标准记录，应包含击数，夯沉量（与
击数对应），能级、夯锤重、落距、施工时间、天气情况等。
3、施工要点
（1）在大面积强夯前，施工单位应根据施工条件、填料等情况进行试夯，试夯区不宜小于30 m× 30 m，根据试夯优化施工工艺和参数。
（2）场地平整准备，放线定位标出夯点位置，施工质量允许偏差应符合表5-1的规定。
表5-2 强夯施工质量允许偏差
（3）夯击并记录夯坑深度，夯坑深度不宜大于，当夯坑过深时需停夯，向坑内填料，如此重复直至满足规定的控制标准完成夯击。
（4）测量记录每击的夯沉量及每个夯点的夯击次数；应详细记
录施工过程中的各项参数及特殊情况。
（5）点夯完成后再进行满夯。
（6）当遇降雨时，应采取切实可行的降排水措施，及时排除夯坑及场地内的积水。
（7）点夯和满夯施工结束时，按20m×20m方格网测量推平地面的高程，并计算夯沉量。
、强夯置换施工流程与要点
1、施工工艺
施工工艺流程框图如下：
并测量场地高程；
（3）夯机就位，夯锤置于夯点位置；
（4）测量夯前锤顶高程；
（5）夯击并逐击记录夯坑深度；当夯坑过深（＞）时应停夯，向夯坑内填料直至与坑顶齐平，记录填料数量，夯击过程中如出现歪锤，应分析原因并及时调整，坑底垫平后才能继续施工；工序重复，直至满足设计的夯击次数及收锤标准，墩体应不低于坑顶，累计夯沉量暂按设计墩长的～2倍；当夯点周围软土挤出影响施工时，应及时清理，并宜在夯点周围铺垫中风化石料后，继续施工。
（6）按照“由内而外，隔行跳打”的原则，完成全部夯点的施工；
（7）详细做好施工记录，包括夯击能量、每个夯点的夯击次数、每击夯沉量、夯坑补料量及特殊情况。
（8）推平场地，采用满夯将表层松土夯实，并按10m×10m方格网测量夯后高程，计算强夯置换处理下沉量；
（9）铺设垫层，分层碾压密实。
3、施工要点
（1）施工前应在现场选取有代表性的场地进行试夯。试夯区在不同地质单元不应少于1处，试夯区不宜小于30m×30m，根据试夯优化施工工艺和参数。
（2）开夯前，应检查夯锤质量和落距，以确保单击夯击能达到3000kN·m。
（3）在每一遍夯击前，应对夯点放线进行复核，夯完后检查夯
坑位置，发现偏差或漏夯应及时纠正。
（4）按设计要求，检查每个夯点的夯击数、每击的夯沉量、最后两击的平均夯沉量和总夯沉量、点夯施工起止时间，检查置换深度，置换深度分布图见附图1。
（5）施工过程中，应对各施工参数及施工情况进行详细记录。
六、质量保证措施
、技术措施
1、强夯施工必须按设计参数和强夯工艺进行施工，夯点布置偏差不得大于5cm。
2、在施工过程中应及时将质量监控信息反馈并指导调整施工参数，确保质量。
3、夯击时，落锤应保持平衡，夯坑底倾斜大于30度时宜用砂土或碎石将坑底整平，才能进行下一击夯击。
4、每夯击一遍完成后，应进行场地平整和测量场地标高与平均下沉量，并再进行施工放线及施放夯击点位，方可进行下一遍夯击，在施工过程中，对毁掉的施工夯击点标桩，应及时进行补放，以免丢失。
5、每遍夯击前，应对夯点放线进行复核，夯完后检查夯坑位置，发现偏差及时纠正。
6、按设计要求检查每个夯点的夯击次数和每次的夯沉量。
7、在夯击中，当发现地质条件与设计提供的数据不符时应及时会同有关部门研究处理。
8、强夯施工中应在现场及时对各项参数及施工情况进行详细记录。
9、强夯过程中夯坑周围不应有过大的隆起，如有异常及时报告监理工程师，会同设计、业主等部门再作处理办法。
10、夯坑应当日施工，当日推平，以防下雨泡水。
11、在施工过程中要求采取多遍夯击，直至满足设计要求及收锤标准。
12、施工质量允许偏差应符合表5-1的规定。
、检测措施
1、强夯置换块碎石检测
强夯置换块碎石按每5000m3取样检验1次，每个料场不得少于3次，检验饱和单轴抗压强度、软化系数、颗粒分析和含泥量。
2、强夯置换处理检验
（1）置换墩长（着底情况）
采用超重型动力触探、钻探、地质雷达（或波速测试）对置换墩
进行检测，检查墩长并评价着底情况，置换墩穿透软、可塑层并符合设计深度，检验数量不少于墩点数3%，且每个强夯作业区至少3点。
（2）单墩载荷试验
承载力特征值不小于500kPa，检验数量不少于墩点数1%，且每个强夯作业区至少1点。
（3）墩间土标贯检验
墩间土检验点应位于墩间形心，检验深度不小于墩长，每2000m2检验1点，且每个强夯置换作业区至少3点。
（4）墩长检验可强夯置换施工后进行，其他检验宜在强夯置换施工28天后进行。

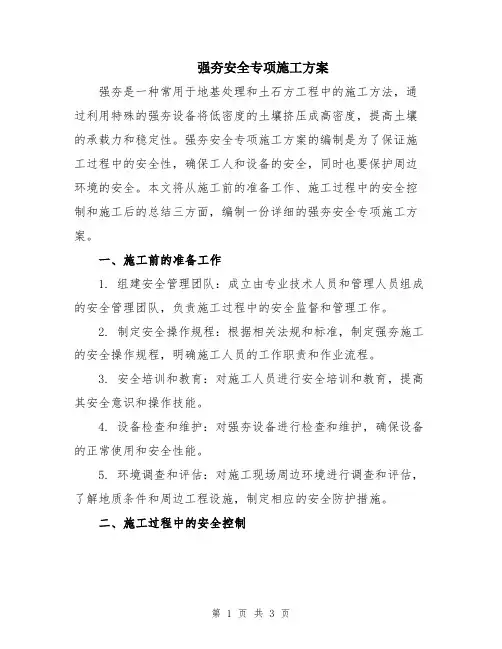

七、安全保证措施
1、安全是关系人命和施工顺利进行的大事，也是直接影响一个企业成败的关键。本工程工期短，各工序交叉作业繁忙、机械化程度高，安全总是尤为重要。
2、项目经理为该项目安全产生的第一责任人，成立以项目经理为组长，项目安全总监及安全质量部长为副组长的安全工作领导小组，各机械队建立安全产生管理小组，每个施工班（组）确定兼职安全员，建立安全工作网，对安全生产及全体职工负责。
3、安全保证体系
图7-1 安全管理组织机构
4、加强现场施工人员的安全意识和安全生产教育，预防为主，增强自我保护能力，严格遵守各项安全生产管理制度及操作规程。
5、加强对施工人员安全操作的培训工作。
定期进行全面安全检查，查隐患、查执行安全制度的情况，及时总结安全工作经验，对存在的问题及时整改，对好的经验及时推广。
6、正式开工前所有施工人员进行全面安全教育，对操作人员进行专业性安全教育。
7、加强现场机械设备及操作人员的管理，对机械设备要及时维
修保养，进入现场的车辆必须服从统一指挥，操作者持证上岗，严禁无证操作。
8、上下岗和交接班时，应先对设备进行检查保养并互相交底，做到心中有数。
9、夯机驾驶室前应安装安全防护网，测量仪器应架设在距夯机30米以外的地方，夯机下落位置与施工人员的安全距离为20米。
10、定期对机械和电气设备进行检查，各种带电机个要有灵敏可靠的漏电保护装置，非专职人员不得动用。
11、现场设立安全标志，防止强夯飞石，必要时设置安全网防护。 组长：项目经理
副组长：副经理 副组长：技术负责人
专职安全员 技术员
工程队专职安全员
工 程 部 安 全 质
量
部 测 量 队 试
验 室 物 资 设 备 部 财 务 部
12、施工人员进入现场必须载好安全帽，高空作业必须系安全带，施工现场不得穿拖鞋，起重机吊臂下不得站人。
13、吊机必须支垫平衡，操作人员应相互配合，发觉有异，立即通知吊车司机。
14、凡有高压线、地下隐蔽管道与施工有牵连的设施，设立安全标志，保证设施及人员安全。
15、发生交叉作业时，协调好与相关单位的施工距离，保证安全生产。
16、遇到雨、雾等能见度低的恶劣天气，严禁施工。
八、环境保护措施
噪声污染控制
1、合理安排施工计划，禁止在规定的工作时间之外进行施工活动。
2、采用低噪声设备
维持动力机械良好的运行状态，一切动力机械设备均应适时维修，避免维修不良的设备因松动部件震动或降低噪声部件（如消音器）的损坏而产生很强的噪声。
3、运输汽车行驶路线尽可能远离敏感感受体。
4、强夯施工按当地政府规定的作业时间内进行。
施工环境控制措施
1、严禁职工随处乱扔废物，定期打扫环境卫生，灭蝇灭蚊。
2、生活区内废垃圾一律装塑料袋扎紧闭严，并集中堆放在定期清理的封闭式垃圾箱里。定期把生活垃圾装运到指定场所。
九、文明施工措施
1、遵守当地有关环保部门的有关规定、加强现场用水及排污管理，保证排水畅通无积水，场地整洁无垃圾，搞好现场清洁卫生。
2、在工地现场适当位置，设置现场施工标志牌，标明工程概况，工程负责人、开竣工日期和总平面图，及有关安全标语标志。
3、对施工人员进行文明施工教育，每月按文明施工中间记录表评分，总结评比。
4、物件、机具及大宗材料要按指定的位置停放，临时设施要求搭设整齐。
5、加强调整施工时间，控制施工现场噪音，减少周围居民工作和休息的干扰。
路基强夯专项施工 方案
小枧沟镇城镇化建设项目 （道路及桥梁工程一期） 路基强夯处理 专项施工方案 （13#路） 编制： 审核： 审批： 四川嘉来建筑工程有限公司 小枧沟镇城镇化建设项目（道路及桥梁工程一期）项目经理部 03月03日
目录 第一章编制说明及编制依据 ---------------------------------- 错误!未定义书签。 一、编制说明 ----------------------------------------------- 错误!未定义书签。 二、编制依据 ----------------------------------------------- 错误!未定义书签。第二章工程概况-------------------------------------------------- 错误!未定义书签。 一、工程概况 ----------------------------------------------- 错误!未定义书签。 二、工程地质 ----------------------------------------------- 错误!未定义书签。 三、地勘建议及设计要求------------------------------- 错误!未定义书签。 四、强夯法的原理和特点------------------------------- 错误!未定义书签。第三章施工准备-------------------------------------------------- 错误!未定义书签。 一、施工计划 ----------------------------------------------- 错误!未定义书签。 二、施工前期准备----------------------------------------- 错误!未定义书签。 三、设备准备 ----------------------------------------------- 错误!未定义书签。 四、劳动力准备 -------------------------------------------- 错误!未定义书签。 五、技术准备 ----------------------------------------------- 错误!未定义书签。第四章施工技术参数 ------------------------------------------- 错误!未定义书签。第五章施工方案及要点 --------------------------------------- 错误!未定义书签。 一、施工程序 ----------------------------------------------- 错误!未定义书签。 二、工艺流程 ----------------------------------------------- 错误!未定义书签。 三、机具设备 ----------------------------------------------- 错误!未定义书签。
强夯专项施工方案
目录 一、工程概况 0 二、编制依据 0 三、施工进度计划 (1) 四、施工参数和技术指标 (1) 五、施工准备 (2) 1、设备准备 (2) 2、劳动力准备 (3) 3、技术准备 (3) 六、施工方案 (4) 1、高速液压夯实施工方法 (4) 2、履带式夯机施工方法 (6) 七、施工质量控制及保证措施 (9) 1、施工质量控制 (9) 2、质量保证措施 (9) 八、安全保证措施 (11) 九、安全注意事项 (12) 十、环境保护措施、文明施工措施及雨期施工措施 (14) 1、环境保护措施 (14) 2、文明施工措施 (15) 3、雨期强夯施工措施 (15)
强夯专项施工方案 一、工程概况 绥芬河至满洲里高速公路铁力至科右中旗联络线榆树至松原段起于吉林省榆树市与黑龙江省五常市交界处，经榆树市、扶余市、止于松原市解放村项目全程183.377km。由我公司承建的A02合同段位于榆树市境内，路线起点桩号K36+000，终点桩号K55+400，全长19.4km。 鉴于榆松项目路基施工工期较短，填方路基自然沉降时间不充裕，为确保路基施工质量，杜绝路基不均匀沉降的病害发生，路基报验前采用履带式夯实机对路基填挖交界处进行强夯处理， 构造物台背回填的施工质量将直接影响到路基竣工通车后的安全性和舒适度，为确保项目构造物台背回填的施工质量，避免以后出现“桥头跳车”的现象，确保工程质量，根据相关技术规范、设计文件要求及参考其它项目的成功经验，在原有的路基压实的基础上，采用高速液压夯实机及履带式夯实机进行桥涵台背两侧路基强夯加固处理,对台背及路基填挖交界处增加夯实工序。 二、编制依据 1、绥芬河至满洲里高速公路铁力至科右中旗联络线榆树至松原段A合同段招标文件、合同文件。
舟山惠生海洋工程有限公司 船坞坞坑回填及强夯处理工程 施工方案 批准： 审核： 编制： 广厦建设集团有限责任公司 舟山惠生秀山山体爆破地基回填二期工程项目部 2010年4月
目录 一、工程概况 二、编制依据 三、施工总体安排 四、主要施工方法 五、强夯质量检验方法 六、施工总进度安排 七、现场施工组织管理网络 八、用于本工程的主要机械设备计划 九、用于本工程施工劳动力计划 十、质量保证措施 十一、安全生产保证措施 十二、文明施工保证措施
一、工程概况： 1 工程概况： 舟山惠生海洋工程有限公司船坞坞坑回填及强夯工程，位于舟山惠生海工基地一期工程的船坞处。一期工程期间，船坞已进行了大开挖，深度达12m以上。目前由于部分工程项目施工设计变更，需要对原船坞开挖部位进行石渣填筑强夯地基处理。 根据施工现成实际状况，经实地勘测，本工程施工工程量如下：强排水85514m3；石渣填筑148239m3；强夯面积27029㎡。 二、编制依据： 1、编制依据： （1）《建筑地基基础设计规范》（GB50007-2002） （2）建设部《建筑地基处理技术规范》（JGJ79-2002） （3）有关设计文件、图纸 2、编制原则： 质量优、效率高、工期快、信誉好、安全生产、创建文明工地。 ⑴工期：精心组织施工，确保工程在2010年6月30日前完成。 ⑵质量：工程质量竣工验收评为“合格”工程。 ⑶安全：实现安全事故“0”的目标，安全防护设施达到规范标准。 ⑷文明施工：积极参加文明竞赛活动，创建文明工地。 三、施工总体安排： 1、本工程地基强夯处理范围面积约1.5万平方米，根据本工程工期紧、施工难度较高，结合本工程工作内容，拟在项目部下设立二
强夯工程专项施工方案 一、工程概况 冀衡路全长10.080km, 全线建筑红线宽50m，路面宽度30.5m,两侧各设3.5m人行道，6.25m绿化带，设计速度60km/h。 路基标准横断面采用双向八车道断面（含非机动车道），设计速度为60km/h，路基采用整体式断面，路基宽度为30.8m，路面宽30.5m。中央分隔带0.5m，两侧行车道宽度各3*3.75m，非机动车道2*3.75m;两侧各3.5m人行道（含0.15m路缘石）。 二、强夯主要工程量及工期安排 （1）主要工程量 K3+044～K3+150,；K7+550～K7+765。 （2）工期计划安排 路基自2010年6月15日至2010年9月15日。 三、强夯施工方案 （1）施工准备 ⑴、清除表层土30cm后，平整场地，进行表层松散土碾压，修筑施工便道。 ⑵、查明强夯场地范围内地下构造物及管线的位置，确保安全距离及高程，并采取必要措施，防止因强夯施工造成破坏。 ⑶、测量放线，定出控制轴线、强夯施工场地边线，并在不受强
夯影响的地点，设置水准基点。 （2）试验段夯点间距、夯击遍数、夯击能等参数的确定 依据设计要求，通过试验段施工，对夯前、夯后的地基土采用压实度检测、静力触探、湿陷性系数检测等方法进行检测，验证设计夯击能、夯点间距、夯击遍数是否能满足地基承载力、路基压实度达到设计要求，有效加固深度是否满足设计要求，为Ⅰ级非自重湿陷性黄土路基强夯处理提供施工技术参数和施工工艺方法。 （3）施工步骤 ⑴、清表并平整施工现场，当现场地基土软弱时，预先铺设砂砾石垫层50cm。 ⑵、夯锤进场后必须标定夯锤重量，根据以下公式来确定落距： 锤重（KN）×落距（m）=600KN?m 锤重（KN）×落距（m）=1000KN?m ⑶、根据设计图纸用白灰标出第一遍夯点位置，夯点按正方形布置，间距为4m，在夯区2m外布置护桩，确保第二遍夯点放样准确，并测量夯前原地表高程。 ⑷、起重机就位，夯锤置于夯点位置。 ⑸、测量夯前锤顶高程，按由外向内、间隔跳打的原则进行夯击。 ⑹、将夯锤吊到预定高度，开启脱钩装置，待夯锤脱钩自由下落后，放下吊钩，测量锤顶高程，若发现因坑底倾斜而造成夯锤倾斜时，应及时将坑底整平，重新进行夯击。 ⑺、重复⑹步骤，按设计规定的夯击次数（第一遍12击、第二
强夯地基专项施工方案 第一章编制施工组织设计的依据 1、《强夯地基技术规程》(YSJ209-92)(YBJ25-92) 2、《湿陷性黄土地区建筑规范》(GB50025-2004) 3、《建筑地基处理技术规范》（JGJ50025-2004） 4、《工程测量成果检查验收和质量评定标准》（YB9008-98） 5、《建筑地基基础工程施工质量验收规范》(GB50202-2002) 6、《建筑机械使用安全技术规程》(JGJ33-2001) 7、《建设工程项目管理规范》(GB／T50326-2001) 第二章工程概况 本工程为山西中汾酒业1#～4#包装物料库,建设地点位于山西中汾酒业集中发展区内 ,结构形式为钢筋混凝土框架结构，建筑面积达9万m2.该工程由山西中方森特建筑工程设计研究院设计，建设单位未山西中汾酒业投资有限公司。各号地基处理强夯设计要求具体如下: 1#地基:建筑尺寸为96.7米*60米,预定起夯面标高为图纸设计±0.00以下-0.9米,绝对高程为758.80米,处理深度为基础底面下7.6米,单击夯能为4000KN*M,夯点间距为6米,夯击范围(超出基础范围)6.5米. 2#地基:建筑尺寸为96.7米*60米,预定起夯面标高为图纸设计±0.00以下-0.9米,绝对高程为759.10米,处理深度为基础底面下11.4米,单击夯能为8000KN*M,夯点间距为8米,夯击范围(超出基础范围)8.5米. 3#地基:建筑尺寸为96.7米*60米,预定起夯面标高为图纸设计±0.00以下-0.9米,绝对高程为757.60米,处理深度为基础底面下8.2米,单击夯能为6000KN*M,夯点间距为7米,夯击范围(超出基础范围)7米. 4#地基:建筑尺寸为96.7米*60米,预定起夯面标高为图纸设计±0.00以下-0.9米,绝对高程为757.90米,处理深度为基础底面下9.8米,单击夯能为8000KN*M,夯点间距为8米,夯击范围(超出基础范围)7.5米.
1.1 强夯地基处理 1.1.1基本规定 1、强夯地基处理可根据加固原理、适用条件和施工工艺划分为强夯法和强夯置换法两种类型。 2、确定强夯地基处理方案应具备下列条件： （1）详细的岩土工程勘察资料，上部结构及基础设计资料； （2）对于人工填土地基，应详细了解填土场地原地表的地形地貌、地表植被、地表水分布及填土前的地表处理、排水、清淤等情况；了解填土的岩土成分、土石比及颗粒级配等； （3）根据工程的要求和地基存在的主要问题，确定强夯地基处理的目的，处理范围和处理后要求达到的各项技术经济指标； （4）结合工程情况，了解当地强夯地基处理施工经验和施工情况，对于有特殊要求的工程，尚应了解其它地区相似场地上同类工程的处理经验和使用情况等； （5）搜集临近建筑、地下工程和有关管线等情况； （6）掌握工程场地周围的环境情况。 3、在选择强夯地基处理方案时，应考虑上部结构、基础和地基的相互作用，并经过技术经济比较，选用强夯地基处理地基或加强上部结构和强夯地基处理地基相结合的方案。 4、对已确定的强夯地基处理方案，宜按工程地基基础设计等级和场地复杂程度，在有代表性的场地上进行相应的现场试验或试验性施工，并进行必要的测试，以检验设计参数和处理效果，如达不到设计要求时，应查明原因，修改设计参数或调整地基处理方案。 5、强夯地基处理可与其它地基处理方法组合形成联合地基处理方案。 6、经强夯地基处理后的地基，当按地基承载力确定基础底面积及埋深，而需对本规程确定的地基承载力特征值进行修正时，应符合下列规定： （1）基础宽度的地基承载力修正系数应取零； （2）基础埋深的地基承载力修正系数应取1.0。经处理后的地基，当受力层范围
目录 一、工程概况 (1) 二、编制依据 (2) 三、技术指标及参数 (2) 四、施工准备 (3) （一）设备准备 (3) （二）劳动力准备 (4) （三）技术准备 (4) 五、施工方案 (4) （一）工艺流程 (4) （二）施工参数确定 (5) （三）施工方法 (5) （四）雨期强夯施工措施 (6) （五）质量控制流程 (6) （六）注意事项 (8) （七）质量验收标准 (10) 六、施工质量控制及保证措施 (10) （一）施工质量控制 (10) （二）质量保证措施 (10) 七、安全保证措施 (12) 八、文明施工 (13)
路基强夯施工方案 一、工程概况 （一）工程范围： 新建贵阳枢纽白云至龙里北联络线站前工程施工I标段第一项目部施工范围为新建贵阳枢纽白云至龙里北联络线白云站（含）DI2K0+000～马夫田隧道出口DIK7+029，起讫里程为：DI2K0+000～DIK7+029，正线长度7.024km。主要工程量有：东北环线路基总长为1.65Km，站场路基1.6km，成贵左右线及联络线路基5.055km；其中路基挖方328.3万方，填方63.8万方。 （二）主要技术标准： 本工程主要技术标准如下 1)、铁路等级：客运专线。 2)、正线数目：单线。 3)、路段旅客列车设计行车速度：200公里/小时。 4)、最小曲线半径：一般4000米，困难2200米。 5)、限制坡度：25‰，困难30‰。 6)、到发线有效长度：650米。 7)、机车类型：动车组。 8)、牵引种类：电力。 9)、行车指挥方式：综合调度集中。 （三）强夯工程数量：
二、编制依据 1、《新建贵阳枢纽白云至龙里北铁路工程站前I标段路基设计图》 2、《高速铁路铁路路基工程施工质量验收标准》（TB10751-2010） 3、《高速铁路路基工程施工技术指南》（铁建设［2010］241号） 4、《铁路工程地基处理技术规程》TB10106-2010 5、《建筑地基处理技术规范》(JGJ 79-97) 6、《指导性施工组织设计》 三、技术指标及参数 1、填土不得使用腐殖土，生活垃圾土、淤泥，不得含杂草、树根等杂物。应选用级配较好的粗粒土为填料。 2、强夯应分层进行。首先清除表土，第一层宜选用弱风化砂岩(如开山石)进行回填，回填6m后进行第一层强夯；之后每回填6m进行一次强夯，至基床顶为止。 3、强夯区域的一次强夯的有效加固深度均确定为6m，每一次得单击夯击能为3000KN.m，夯击间距5m35m梅花型布置，共夯三遍，每一遍每一夯点夯十次。第十次检验贯入度是否与第九次贯入度之差小于5cm，且土体隆起高度≤10cm，若差别较大需加夯次数，直到二者贯入度及隆起高度满足要求。检验质量以压实度控制，5米深度范围内的压实度要求达到92%。对所有强夯区域，第一遍夯完后，用新土将夯坑填平，再进行下一遍夯击，最后一遍连续夯击得能量500KN.m，采用满夯，锤印彼此搭接。 4、单点夯击时,夯锤直径2.0m，圆形异形锤，夯击次数通过现场试夯确定，以最后两击的平均夯沉量不超过5cm控制；满夯夯击时,夯锤直径2.5m，圆形异形锤，夯点间距1.8m，每点夯两击，两夯点之间搭接70cm。夯锤设置300mm直径的排气孔4个。 5、强夯最佳含水量须根据试验报告取值。 6、每遍强夯的时间间隔不小于一周至两周的时间。
---------------------考试---------------------------学资学习网---------------------押题------------------------------ 强夯专项施工方案 第一章、概述 第一节、工程概况 瑞安市塘下中心区F-3-4地块总建筑面积约80116.11平方米。本工程位于西侧紧邻瑞安大道，新中路以北。 工程名称：瑞安市塘下中心区F-3-4地块建设项目 建设单位：瑞安市中梁瑞置业有限公司 设计单位：浙江嘉华建筑设计研究院有限公司 质监单位：瑞安市建设工程质量监督站 安监单位：瑞安市建设工程安全监督站 施工单位：浙江立鹏建设有限公司 勘察单位：浙江省工程物捍勘察院 监理单位：浙江华地工程咨询有限公司
第二节、场地地质条件 本工程拟建场地土层划分为素填土、粉质粘土混碎石、全风化砂 岩、强风化砂岩、中风化砂岩、全风化凝灰岩、强风化凝灰岩、中风化凝灰岩等；各土层空间分布特征见工程地质剖面图。场地属剥蚀低山前缘地貌。场地山体原始地貌呈北高南低走向，地面起伏相对较大，山体坡度20～40度，自然地面高程约523.440～528.910m，高差5.0 m。局部回填，开挖至强夯高程。 第三节、编制依据 1、勘察设计有限公司出据的地质勘察报告; 2、塘下中心区F-3-4地块地基处理（强夯）工程技术交底及图纸会审会议记录; 3、行业标准《建筑地基处理技术规范》JGJ79-2002; 第二章、施工总体部署 第一节、施工准备 一、临时设施的搭设 现场的临时设施主要包括工人宿舍、生活宿舍、办公设施等。根据现场情况，具体布置按总包单位要求执行。实际情况可根据现场以下原则择地布置。
第一章编制依据 1.1 编制依据 1)《曹妃甸综合保税区智慧仓储物流园工程降水、地基及桩基工 程专业分包招标文件》中铁十六局集团有限公司曹妃甸综合保 税区智慧仓储物流园工程项目经理部/2016.5.15； 2)《强夯地基处理设计及施工组织方案》； 3)《曹妃甸综合保税区智慧仓储物流园工程地基处理说明》； 4)《曹妃甸综合保税区项目一期岩土工程初步勘察报告》 2016-SZ16； 5)《建筑地基基础设计规范》GB50007-2011； 6)《建筑地基处理技术规范》JGJ79-2012； 7)《建筑基桩检测技术规范》JGJ106-2003； 8)《混凝土结构工程施工质量验收规范》GB50204-2002（2011版）； 9)《建筑与地基基础工程施工验收规范》GB50202-2002； 10)《河北省建筑工程资料管理规程》DB13(J)/T 145-2012； 11)《建筑机械使用安全技术规程》JGJ33-2012； 12)《建筑施工安全检查标准》JGJ59-2011。
1.2编制原则 1)满足业主对工程工期、质量、投资、安全生产、文明施工、环 境保护等要求的原则； 2)服从业主、服从设计、服从监理，团结协作，一切为工程服务； 3)精心组织，科学管理，合理配置各种资源，做到连续均衡生产； 4)根据工程特点，结合我们公司在地基处理工程方面多年的施工 经验采用先进的施工技术、施工工艺，确保工程的施工质量， 提高工程施工的科技含量，降低工程成本。 1.3编制指导思想 本企业立足于：以质量求生存，以管理求效益，以信誉求发展的战略目标。恪守顾客至上，维护和保证业主对工程工期、质量及安全生产、文明施工、环境保护等最理想的需求为目标和期望。 精心组织：我公司将组织最强最精干的人员、设备投入本工程的施工，采用先进施工工艺，确保工程的施工质量和施工工期，确保环境符合业主要求。 科学管理：通过标准化、规范化的管理手段，实现全员、全过程、全方位、全天候控制工序和工艺，保证施工质量。

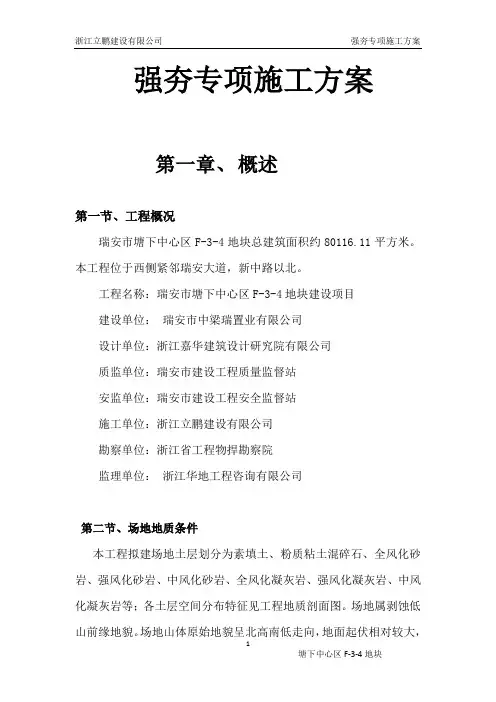

强夯专项施工方案 第一章、概述 第一节、工程概况 瑞安市塘下中心区F-3-4地块总建筑面积约80116.11平方米。本工程位于西侧紧邻瑞安大道，新中路以北。 工程名称：瑞安市塘下中心区F-3-4地块建设项目 建设单 位： 瑞安市中梁瑞置业有限公司 设计单 位： 浙江嘉华建筑设计研究院有限公司 质监单 位： 瑞安市建设工程质量监督站 安监单 位： 瑞安市建设工程安全监督站 施工单 位： 浙江立鹏建设有限公司 勘察单位: 浙江省工程物捍勘察院 监理单 位： 浙江华地工程咨询有限公司 第二节、场地地质条件 本工程拟建场地土层划分为素填土、粉质粘土混碎石、全风化砂岩、强风化砂岩、中风化砂岩、全风化凝灰岩、强风化凝灰岩、中风
