《化工制图》试卷含答案
一、单项选择题
1. 制图国家标准规定，必要时图纸幅面尺寸可以沿（）边加长。
A. 长
B. 短
C. 斜
D. 各
2.常用金属材料的剖面符号应画成间隔均匀、平行（）。
A．粗实线B．细实线C．波浪线D．细点画线
3. 当同一机件上有几个被放大的部分时，应用（）数字编号。
A．阿拉伯B．罗马C．英文D．中文
4. 在机械图样中，表示可见轮廓线采用（）线型。
A．粗实线B、细实线C．波浪线D．虚线
5. 孔、轴构成过孔、轴构成过盈配合时，孔的公差带位于轴的公差带（）
A．之上B．之下C．交叉D、重叠
6. 在垂直于螺纹轴线的视图中，表示小径的细实线圆画约（）圈。
A、1/2
B、3/4
C、2/3
D、1
7. 制图国家标准规定，汉字字宽是字高h的（）倍。
A、2
B、3
C、0.667
D、1/2
8. 螺纹的公称直径指的是螺纹的（）。
A、小径
B、大径
C、中径
D、顶径
9. 在螺纹标注中，B表示（）
A、普通螺纹
B、梯形螺纹
C、锯齿形螺纹
D、非标准螺纹
10. 一般情况下，管口表应该画在明细栏的（）。
A、下面
B、左边
C、右边
D、上面
11. 表面结构常用的轮廓参数中，高度参数Rz表示（）。
A．算术平均偏差B．轮廓的最大高度
C．轮廓微观不平度D．轮廓的最小高度
12.形位公差是指零件的实际形状和实际位置对理想形状和理想位置所允许的
（）变动量。
A．最大B．最小C．不定D．正常
13. 在形位公差代号中，“”代表（）。
A.直线度
B.同轴度
C.圆度
D.圆柱度
14.直线AB平行于H面上的投影是（）。
A．实长不变; B．长度缩短; C．聚为一点
15.正等轴测图中，表述正确的是（）。
A.∠X1O1Y1=∠X1O1Z1=∠Y1O1Z1=120°
B. ∠X1O1Y1=∠Y1O1Z1=135°，∠X1O1Z1=90°
C.p=r=1，q=0.5
D.p=r=q=0.5
二、填空题
1. 标准图纸幅面分种，留装订边时装订边a= mm，A4图纸的幅面尺
寸是。
2．粗牙普通螺纹，公称直径20，螺距2.5，中、顶径公差带7H，短旋合长度，右旋。标出规定代号
3. 图纸中的比例采用、、3种。
5. 标题栏的位置一般在图框的。
7. 尺寸标注中的符号：R表示，Φ表示，SΦ表示。
8. 一个完整的尺寸，包含三大尺寸要素：、和_ 。
9. 仪表的图形符号是一个，需要时允许断开或变形
10. 带控制点工艺流程图，图中除了注出主要原料流程线外，还应画出流
程线。
11.螺纹的五要素是：、、、和。
三、判断题
1、化工设备的壳体以回转体为主。（）
2、化工设备有较多的开孔和管口。（）
3、化工设备大量采用焊接结构。（）
4、化工设备广泛采用标准化零部件。（）
5、化工设备装配图的内容中包括管口表。（）
6、两零件的接触面或配合面只画一条线。（）
7、焊接是一种不可拆卸的连接形式。（）
8、轴线常采用细点划线绘制。（）
9、化工设备的尺寸大小相差悬殊。（）
10、化工设备装配图的内容中不包括技术要求。（）
11、移出断面轮廓线应该用粗实线来绘制。（）
四、简答题
1、叙述阅读化工设备装配图应主要了解的基本内容。
2、叙述化工设备图的读图步骤。
3、叙述阅读带控制点工艺流程图的步骤。
4、技术特性表主要包含哪些内容？
一、单项选择题
11、B 12、A 13、C 14、A 15、A
二、填空题（每空题1分，共19分）
1. 标准图纸幅面分五种，留装订边时装订边a= 25mm，A4图纸的幅面
尺寸是210*297 。
2．粗牙普通螺纹，公称直径20，螺距2.5，中、顶径公差带7H，短旋合长度，右旋。标出规定代号M20-7H-S
3. 图纸中的比例采用原值比例、放大比例、缩小比例3
种。
5. 标题栏的位置一般在图框的右下角。
7. 尺寸标注中的符号：R表示，Φ表示，SΦ表示。
8. 一个完整的尺寸，包含三大尺寸要素：尺寸线、尺寸界线和_ 尺寸数字。
9. 仪表的图形符号是一个细实线的圆，需要时允许断开或变形
三、判断题（每空1分，共16分）
1、化工设备的壳体以回转体为主。（ V ）
2、化工设备有较多的开孔和管口。（ V ）
3、化工设备大量采用焊接结构。（V ）
4、化工设备广泛采用标准化零部件。（ V ）
5、化工设备装配图的内容中包括管口表。（ V ）
6、两零件的接触面或配合面只画一条线。（V ）
7、焊接是一种不可拆卸的连接形式。（ V ）
8、轴线常采用细点划线绘制。（ V ）
9、化工设备的尺寸大小相差悬殊。（ V ）
10、化工设备装配图的内容中不包括技术要求。（X）
11、移出断面轮廓线应该用粗实线来绘制。（V）
四、简答题（本大题共3个小题，共12分）
1、叙述阅读化工设备装配图应主要了解的基本内容。答：（1）了解设备的用途、工作原理、结构特点和技术要求。
（2）了解设备各零件之间的装配关系和有关尺寸。
（3）了解设备零部件的材料、结构、形状，规格及作用。
（4）了解设备上的管口数量和方位。
（5）了解设备在制造、检验和安装等方面的技术要求。
2、叙述化工设备图的读图步骤。
答：（1）概括了解
（2）试图分析
（3）零部件分析
（4）归纳总结
3、叙述阅读带控制点工艺流程图的步骤。
答：（1）了解设备的数量、名称和位号
（2）分析主要物料的工艺流程
（3）分析其他物料的工艺流程
（4）了解阀门、仪表控制点的情况
4、技术特性表主要包含哪些内容？
1．【2018新课标1卷】化合物W可用作高分子膨胀剂，一种合成路线如下： 回答下列问题： （1）A的化学名称为________。 （2）②的反应类型是__________。 （3）反应④所需试剂，条件分别为________。 （4）G的分子式为________。 （5）W中含氧官能团的名称是____________。 （6）写出与E互为同分异构体的酯类化合物的结构简式（核磁共振氢谱为两组峰，峰面积比为1∶1）______________。 （7）苯乙酸苄酯（）是花香型香料，设计由苯甲醇为起始原料制备苯乙酸苄酯的合成路线__________（无机试剂任选）。 【答案】氯乙酸取代反应乙醇/浓硫酸、加热C12H18O3羟基、醚键 、
【解析】分析：A是氯乙酸与碳酸钠反应生成氯乙酸钠，氯乙酸钠与NaCN发生取代反应生成C，C水解又引入1个羧基。D与乙醇发生酯化反应生成E，E发生取代反应生成F，在催化剂作用下F与氢气发生加成反应将酯基均转化为醇羟基，2分子G发生羟基的脱水反应成环，据此解答。 （7）根据已知信息结合逆推法可知合成苯乙酸卞酯的路线图为 。 点睛：本题考查有机物的推断和合成，涉及官能团的性质、有机物反应类型、同分异构体的书写、合成路线设计等知识，利用已经掌握的知识考查有机合成与推断、反应条件的选择、物质的结构简式、化学方程式、同分异构体的书写的知识。考查学生对知识的掌握程度、自学能力、接受新知识、新信息的能力；考查了学生应用所学知识进行必要的分析解决实际问题的能力。有机物的结构、性质、转化、反应类型的判断、化学方程式和同分异构体结构简式的书写及物质转化流程图的书写是有机化学学习中经常碰到的问题，掌握常见的有机代表物的性质、各类官能团的性质、化学反应类型、物质反应的物质的量关系与各类官能团的数目关系，充分利用题目提供的信息进行分析、判断是解答的关键。难点是设计合成路线图时有关信息隐含在题干中的流程图中，需要学生自行判
《化工制图》试题 一、填空题（1×20=20） 1、焊缝的接头有对接搭接、角接、t型接四种。 2、焊缝代号一般由：基本符号和指引线组成。 3、化工设备装配图应包括以下几类尺寸性能尺寸、装配尺寸、安装尺寸、外形尺寸、和其他尺寸。 4、化工设备装配图技术要求应包括以下几方面内容通用技术条件、装配要求、检验要求、其他要求。 5、化工工艺图包括：工艺方案流程图、物料流程图和 管道及仪表流程图 三种。 6、化工设备支座有耳式支座和鞍式支座两类。 二、判断题（2×10=20） 1、化工设备的壳体以回转体为主。（√） 2、化工设备有较多的开孔和管口。（√） 3、化工设备大量采用焊接结构。（√） 4、化工设备广泛采用标准化零部件。（√） 5、化工设备装配图的内容中包括管口表。（√） 6、两零件的接触面或配合面只画一条线。（√） 7、焊接是一种不可拆卸的连接形式。（√） 8、轴线常采用细点划线绘制。（√） 9、化工设备的尺寸大小相差悬殊。（√） 10、化工设备装配图的内容中不包括技术要求。（×） 三、选择题（10×4=40） 1、下列不属于化工设备的是（ D ） A塔器B、反应器C、换热器D、轴 2、管口表是（ B ）中的内容 A、零件图 B、装配图 C、局部放大图 D、剖视图 ３、下列（ C ）中需开人孔 A、泵 B、鼓风机 C、贮罐 D、压缩机 4、（ D ）不是装配图中的内容 A、标题栏 B、明细栏 C、管口表 D、表面粗糙度 ５、焊缝的基本符号有（ D ）种 A、３ B、４ C、５ D、8 ６、化工设备装配图的特殊表达方法有（ D ）种。 A、8 B、7 C、９ D、4 ７、化工设备装配图的尺寸分（ C ）类 A、３ B、４ C、５ D、６ ８、化工设备常用的标准化零部件有（ D ）种 A、3 B、４ C、５ D、６ ９、支座分为（ A ）类 A、2 B、４ C、５ D、６ １０、鞍式支座有（ B ）种型式 A、 1 B、2 C、3 D、4 四、问答题 1、叙述阅读化工设备装配图应主要了解的基本内容。 答：（1）了解设备的用途、工作原理、结构特点和技术要求。 （2）了解设备各零件之间的装配关系和有关尺寸。 （3）了解设备零部件的材料、结构、形状，规格及作用。 （4）了解设备上的管口数量和方位。 （5）了解设备在制造、检验和安装等方面的技术要求。 2、叙述化工设备图的读图步骤。 答：（1）概括了解 （2）试图分析 （3）零部件分析 （4）归纳总结
07级化工班《化工识图与制图》期末测试`B卷姓名座号 一、填空题：（每小题2分，共40分） 1、图纸的大小是有规格的。一般应优先选用国家标准规定的图幅尺寸。最小一号图纸是 A4 ；规格是210m m×297m m。 2、在图纸上必须用粗实线线画出图框，其格式分为横放和竖放两种，但同一种产品的图样只能采用一种格式。 3、图框右下角的表格是标题栏，对于表格的的大小和内容，国家标准中有相应的规 定。 4、图上的汉字应按宋或仿宋体字书写，无论是汉字、字母、数字的书写，都要尽量做到“字体工整、笔画清楚、间隔均匀、排列整齐”。 5、为了图纸幅面统一，便于装订和保管，绘制工程图样时，图纸幅面应优先采用基本幅面，基本幅面共有五种，分别是A1 、A2 、A3 、A4 。 6、机件的真实大小应以图样上所标注的数据（数字）为依据，与图形的比例及绘图的 精确度无关。 7、图样中的线性尺寸，以mm 为单位时，不需要写单位符号，如采用其他单位，则必须写相应的单位符号。 8、图样中所标注的尺寸，为该图样所标机件的真实尺寸，否则应另加说明。机件的每一尺寸，一般只标注 1 次，并应标注在反映该结构最清晰的图形上。 9、标注尺寸时，尺寸数字不可被任何图线所通过，否则必须将图线断开。 10、标注尺寸的三要素是尺寸线、尺寸界线、尺寸数字。其中尺寸数字表示尺寸的大小，尺寸线表示尺寸的方向，而尺寸界线则表示尺寸的范围。 11、标注角度时，角度的数字一律写成水平方向，一般注写在尺寸线的处，必要时可写在尺寸线的或，也可以。 12、尺寸线用细实线线绘制。标注线性尺寸时，尺寸线必须与所注的线段平行。 13、当对称机件的图形只画出一半或略大于一半时，尺寸线应略超过线或 线，此时仅在尺寸线的一端画出箭头。 14、尺寸界线用线绘制，并应由图形的轮廓线、线或线处引出，也 可利用这三种线作尺寸界线。
2015-2017年高考试题分类汇编----有机化学 1．（2017全国Ⅰ卷.7）下列生活用品中主要由合成纤维制造的是 A．尼龙绳B．宣纸C．羊绒衫D．棉衬衣 2．（2017全国Ⅰ卷.9）已知（b）、（d）、（p）的分子式均为C6H6，下列说法正确的是 A．b的同分异构体只有d和p两种B．b、d、p的二氯代物均只有三种 C．b、d、p均可与酸性高锰酸钾溶液反应D．b、d、p中只有b的所有原子处于同一平面3．（2017全国Ⅱ卷.7）下列说法错误的是 A．糖类化合物也可称为碳水化合物B．维生素D可促进人体对钙的吸收 C．蛋白质是仅由碳、氢、氧元素组成的物质D．硒是人体必需的微量元素，但不宜摄入过多4．（ 实验结论 A．将乙烯通入溴的四氯化碳溶液，溶液最终变为无色透明生成的1,2-二溴乙烷无色、可溶于四氯化碳 B．乙醇和水都可与金属钠反应产生可燃性气体乙醇分子中的氢与水分子中的氢具有相同的活性 C．用乙酸浸泡水壶中的水垢，可将其清除乙酸的酸性小于碳酸的酸性 D．甲烷与氯气在光照下反应后的混合气体 能使湿润的石蕊试纸变红 生成的氯甲烷具有酸性 5．（全国Ⅲ卷）下列说法正确的是 A．植物油氢化过程中发生了加成反应B．淀粉和纤维素互为同分异构体 C．环己烷与苯可用酸性KMnO4溶液鉴别D．水可以用来分离溴苯和苯的混合物6．（2017北京卷.9）我国在CO2催化加氢制取汽油方面取得突破性进展，CO2转化过程示意图如下： 下列说法不正确 ．．．的是 A．反应①的产物中含有水B．反应②中只有碳碳键形成 C．汽油主要是C5~C11的烃类混合物D．图中a的名称是2-甲基丁烷 7．（2017北京卷.11）聚维酮碘的水溶液是一种常用的碘伏类缓释消毒剂，聚维酮通过氢键与HI3 形成聚维酮碘，其结构表示如下。下列说法不正确 ．．．的是 A．聚维酮的单体是 B．聚维酮分子由（m+n）个单体聚合而成 C．聚维酮碘是一种水溶性物质 D．聚维酮在一定条件下能发生水解反应 8．（2017江苏卷.11）萜类化合物广泛存在于动植物体 内，关于下列萜类化合物的说法正确的是 A．a和b都属于芳香族化合物 B．a和c分子中所有碳原子均处于同一平面上
山东大学网络（继续）教育 期末考试 《化工制图》 题 号 一 二 三 总分 得 分 一、阅读图纸，完成填空 1．阅读教材46页，“主动齿轮零件图”，并完成下列填空： 该零件图中采用了______个基本视图，______个辅助视图，其中A-A 视图称为______图。尺寸中14 其中公差值为____________，该尺寸的加工精度等级为______级。轴右 端的螺纹为______螺纹，螺距为______mm ，齿轮齿廓表面粗糙度值为______。键槽的定位尺寸为______，与之配合的键的规格尺寸为______。 2．阅读教材81页“球阀装配图”，并完成下列填空： 该球阀的主视图采用了______剖的剖切方法。螺栓M12及螺母M12是用来连接______和______的。阀体、阀体接头分别与法兰连接，其连接方式是______连接，连接尺寸为______。在俯视中双点划线表示了零件“扳手”在工作中的____________，此表达方式称为____________。球阀的关启靠用手转动______，带动______转动，进而带动____________转动来实现。 3．阅读教材158页“合成工段管道及仪表流程图”，并完成下列填空： 流程中设备位号为E0403的设备是______，其上方仪表控制点表示该点的被测变量是______，仪表功能为______。冷凝器与氨合成塔之间管线的公称直径是______，输送的物料是______，管线的材质是______。流程中设有截止阀______处，角阀______处。 4．阅读教材148页“乙烯气体浮头式换热器”，并完成下列填空： 该换热器的换热面积为______，共有列管______根，列管与管板的连接采用______；折流板的材质是______。乙烯备用口位于换热器的______端，其管口的公称直径为______。局部放大图III 表示的是______、______和______的连接方式。设备的壳程介质是______，工作压力是______mpa 。该换热器所选用的支座是______式支座。 得 分 评卷人 所属学习中心 考场 专业 年级 学号 姓名 . 密 封 线
2020-2021高考化学有机化合物推断题综合题汇编附详细答案 一、有机化合物练习题（含详细答案解析） 1．化合物W 是合成一种抗心律失常药物的中间物质，一种合成该物质的路线如下： （1）ClCH 2CH 2C1的名称是____________。 （2）E 中不含氧的官能团的名称为____________。 （3）C 的分子式为__________，B→C 的反应类型是____________。 （4）筛选C→D 的最优反应条件(各组别条件得到的D 的产率不同)如下表所示： 组别 加料温度 反应溶剂 AlCl 3的用量(摩尔当量) ① -30~0℃ 1 eq ② -20~-10℃ 1 eq ③ -20~-10℃ ClCH 2CH 2Cl 1 eq 上述实验筛选了________和________对物质D 产率的影响。此外还可以进一步探究___________对物质D 产率的影响。 （5）M 为A 的同分异构体，写出满足下列条件的M 的结构简式：__________________。 ①除苯环外不含其他环；②有四种不同化学环境的氢，个数比为1：1：2：2；③1 mol M 只能与1mol NaOH 反应。 （6）结合上述合成路线，写出以、CH 3I 和SOCl 2为基本原料合成 的路线图。(其他所需无机试剂及溶剂任选) 已知，RCOOH 2SOCl ?????→RCOCl 。 ____________________________________________________________________________________________。 【答案】1，2?二氯乙烷 碘原子、碳碳双键 C 12H 14O 还原反应 加料温度 反应溶剂 氯化铝的用量
《化工制图》试题 姓名班级学号 一、填空题（1×20=20） 1、焊缝的接头有对接搭接、角接、t型接四种。 2、焊缝代号一般由：基本符号和指引线组成。 3、化工设备装配图应包括以下几类尺寸性能尺寸、装配尺寸、安装尺寸、外形尺寸、和其他尺寸。 4、化工设备装配图技术要求应包括以下几方面内容通用技术条件、装配要求、检验要求、其他要求。 5、化工工艺图包括：工艺方案流程图、物料流程图和 管道及仪表流程图 三种。 6、化工设备支座有耳式支座和鞍式支座两类。二、判断题（2×10=20） 1、化工设备的壳体以回转体为主。（√） 2、化工设备有较多的开孔和管口。（√） 3、化工设备大量采用焊接结构。（√） 4、化工设备广泛采用标准化零部件。（√） 5、化工设备装配图的内容中包括管口表。（√） 6、两零件的接触面或配合面只画一条线。（√） 7、焊接是一种不可拆卸的连接形式。（√） 8、轴线常采用细点划线绘制。（√） 9、化工设备的尺寸大小相差悬殊。（√） 10、化工设备装配图的内容中不包括技术要求。（×） 三、选择题（10×4=40） 1、下列不属于化工设备的是（ D ） A塔器B、反应器C、换热器D、轴 2、管口表是（B）中的内容 A、零件图 B、装配图 C、局部放大图 D、剖视图 ３、下列（ C ）中需开人孔 A、泵 B、鼓风机 C、贮罐 D、压缩机 4、（D）不是装配图中的内容
A、标题栏 B、明细栏 C、管口表 D、表面粗糙度 ５、焊缝的基本符号有（D）种 A、３ B、４ C、５ D、8 ６、化工设备装配图的特殊表达方法有（D）种。 A、8 B、7 C、９ D、4 ７、化工设备装配图的尺寸分（C）类 A、３ B、４ C、５ D、６ ８、化工设备常用的标准化零部件有（D）种 A、3 B、４ C、５ D、６ ９、支座分为（A）类 A、2 B、４ C、５ D、６ １０、鞍式支座有（ B ）种型式 A、 1 B、2 C、3 D、4 四、问答题 1、叙述阅读化工设备装配图应主要了解的基本内容。答：（1）了解设备的用途、工作原理、结构特点和技术要求。 （2）了解设备各零件之间的装配关系和有关尺寸。 （3）了解设备零部件的材料、结构、形状，规格及作用。 （4）了解设备上的管口数量和方位。 （5）了解设备在制造、检验和安装等方面的技术要求。 2、叙述化工设备图的读图步骤。 答：（1）概括了解 （2）试图分析 （3）零部件分析 （4）归纳总结 3、叙述阅读带控制点工艺流程图的步骤。 答：（1）了解设备的数量、名称和位号 （2）分析主要物料的工艺流程 （3）分析其他物料的工艺流程 （4）了解阀门、仪表控制点的情况 4、看图填写容器组成部分的名称。
2013年高考化学试题分类解析汇编：有机化学 （2013大纲卷）13、某单官能团有机化合物，只含碳、氢、氧三种元素，相对分子质量为58，完全燃烧时产生等物质的量的CO2和H2O。它可能的结构共有（不考虑立体异构） A.4种 B.5种 C.6种 D.7种 【答案】B 【解析】根据题意，可先解得分子式。设为CnH2nOX，氧最少为一个，58-16=42，剩下的为碳和氢，碳只能为3个，即为C3H6O，一个不饱和度。设有两个O,那么58-32=2 6，只能为C2H4OX，x不可能为分数，错。由此可得前者可以为醛一种，酮一种，烯醇一种，三元碳环一种，四元杂环一种。 （2013福建卷）7.下列关于有机化合物的说法正确的是 A．乙酸和乙酸乙酯可用Na2CO3溶液加以区别B．戊烷（C5H12）有两种同分异构体C．乙烯、聚氯乙烯和苯分子均含有碳碳双键D．糖类、油脂和蛋白质均可发生水解反应【答案】A 【解析】B应该是三种同分异构体，分别是正戊烷、异戊烷、新戊烷；C由于聚氯乙烯没有，错误；D糖类中的单糖不行。 （2013江苏卷）12.药物贝诺酯可由乙酰水杨酸和对乙酰氨基酚在一定条件下反应制得： 下列有关叙述正确的是 A.贝诺酯分子中有三种含氧官能团 B.可用FeCl3 溶液区别乙酰水杨酸和对乙酰氨基酚 C.乙酰水杨酸和对乙酰氨基酚均能与NaHCO3 溶液反应 D.贝诺酯与足量NaOH 溶液共热，最终生成乙酰水杨酸钠和对乙酰氨基酚钠 【参考答案】B 【解析】该题贝诺酯为载体，考查学生对有机化合物的分子结构、官能团的性质等基础有机 ☆能熟练区分醇羟基、酚羟基、酸羟基的性质上的差异： 醇中的羟基连在脂肪烃基、环烷烃基或苯环的侧链上，由于这些原子团多是供电子基团， 使得与之相连的羟基上氢氧原子间的电子云密度变大，氢氧共价键得到加强，氢原子很难 电离出来。因此，在进行物质的分类时，我们把醇归入非电解质一类。 酚中的羟基直接连在苯环或其它芳香环的碳原子上，由于这些原子团是吸电子基团， 使得与之相连的羟基上氢氧原子间的电子云密度变小，氢氧共价键受到削弱，氢原子比醇 羟基上的氢容易电离，因此酚类物质表现出一定的弱酸性。 羧酸中的羟基连在上，受到碳氧双键的影响，羟基氢原子比酚羟基上的氢原子容 易电离，因此羧酸(当然是短链)的水溶液呈明显的酸性，比酚溶液的酸性要强得多。 Na NaOH Na2CO3 NaHCO3 醇羟基√╳╳╳ 酚羟基√√√╳ 羧羟基√√√√ 相关对比： 酸性强弱对比：CH3COOH＞H2CO3＞C6H5OH＞HCO3－ 结合H＋能力大小：CH3COO－＜HCO3－＜C6H5O－＜CO32－ 故：C6H5OH＋Na2CO3→C6H5ONa＋NaHCO3 A.苯环不属于官能团，仅羧基、肽键二种官能团。
化工制图及CAD基础复习题 一、单项选择题（每小题2分，共20分。） 1. 制图国家标准规定，必要时图纸幅面尺寸可以沿（）边加长。 A. 长 B. 短 C. 斜 D. 各 1. 一图样的图形比其实物相应要素的线性尺寸放大一倍画出，该图样标题栏比例一栏应填写（）。 A．1：2 B．2：1 C．0.5：1 D．1：0.5 1.用下列比例分别画同一个机件，所绘图形最大的比例是：( )。 A. 1:2； B. 1:5； C. 2:1； D. 5:1。 2．每张图纸上都应画出标题栏，标题栏位置在图纸的（）。 A．左下角B．右下角 C．左上角D．右上角 3. 机械行业标准的表示符号是以下哪种（）。 A、GB B、JB C、QB D、NY 4. 在机械图样中，表示可见轮廓线采用（）线型。 A、粗实线 B、细实线 C、波浪线 D、虚线 6. 国家标准的表示符号是以下哪种（）。 A、GB B、JB C、QB D、NY 8. 制图国家标准规定，汉字字宽是字高h的（）倍。 A、2 B、3 C、0.667 D、1/2 9. 机械制图中国家标准规定汉字是( )。 A、草体 B、长仿宋体 C、宋体 D、楷体 1、绘制指示看图的方向符号应采用：（） A、粗实线B细点画线C、细实线D、虚线 2、图样不论放大或缩小绘制，在标注尺寸时，应标注：（） A、放大或缩小之后的图中数值B机件的实际尺寸C、机件的设计要求尺寸 3、机械图样中书写的汉字高度h不应小于：（） A、1.8mm B、2.5mm C、3.5mm D、5mm 4、在机械图样中，重合断面的轮廓线应采用：（） A、粗实线 B、细实线 C、虚线 D、双点画线 5、标注尺寸时，尺寸界线与尺寸线之间的关系为： A、两者只需相接 B、两者必须垂直，且尺寸界线略过尺寸线 C、两者一般情况下没，垂直，尺寸界线应略超过尺寸线，特殊情况下也可以不垂直， 但两尺寸界线必须互相平行 5、关于下图中A、B、C三点叙述错误的是（）
化工制图试题库
《化工制图》本科试题库试题 191. A03，B03，设备的表示方法，化工工艺流程图，2分 化工工艺流程图中的设备用画出，主要物料流程线用 画出。 192．A03，B03，工艺流程图概述，化工工艺流程图，3分 管路布置图是在设备布置图基础上画出、 及，用于指导管路的安装施工。 193. A02，B01，螺纹的标记，螺纹的画法及标注，2分 有一普通螺纹标记为M18，则该螺纹是指( )。 A．左旋粗牙螺纹 B．左旋细牙螺纹 C．右旋粗牙螺纹 D．右旋细牙螺纹194．A03，B01，工艺流程图概述，化工工艺流程图，2分 化工工艺流程图是一种表示( )的示意性图样，根据表达内容的详略，分为方案流程图和施工流程图。 A．化工设备 B．化工过程 C．化工工艺 D．化工生产过程 195．A02，B01，工艺流程图图例，化工工艺流程图，2分 在化工工艺流程图中，该符号代表的是( )。 A．截止阀 B．节流阀 C．闸阀 D．止回阀196．A03，B01，工艺流程图图例，化工工艺流程图，2分 下图例中表示截止阀的是( )。
197．A02，B01，圆柱齿轮的基本参数和尺寸关系，齿轮，2分 一对相互啮合的齿轮，它们的( )必须相同。 A．分度圆直径 B.齿数 C．模数和齿数 D．模数和齿形角 198．A03，B01，管路连接，管路布置图，2分 关于管道连接，图例表示的是（）。 A．承插连接 B．法兰连接 C．螺纹连接 D．焊接连接 199．A03，B01，管路连接，管路布置图，2分 关于管道连接，图例表示的是（）。 A．承插连接 B．法兰连接 C．螺纹连接 D．焊接连接 200．A03，B03，工艺流程图概述，化工工艺流程图，3分 表达化工生产工艺的工艺流程图，一般包括、和三种类型。 201．A02，B03，工艺流程图表达方法，化工工艺流程图，3分 工艺流程图中，绘制工艺物料管道采用的线型为，辅助管道采用的线型为，阀门采用的线型 为。 202．A02，B03，尺寸标注，设备布置图，2分 设备平面布置图的定位尺寸以为基准进行标注，其剖面图上的标高基准为。 203．A01，B13，管路的图示方法，管路布置图，5分 已知一管路的平面图和左视图，试画出其正立面图。
高考化学有机推断题汇编 1,(2017 全国I卷)化合物H是一种有机光电材料中间体。实验室由芳香化合物A制备H的一种合成路线如下： 已知： 回答下列问题： (1)A的化学名称是__________。 (2)由C生成D和E生成F的反应类型分别是__________、_________。 (3)E的结构简式为____________。 (4)G为甲苯的同分异构体，由F生成H的化学方程式为___________。 (5)芳香化合物X是F的同分异构体，X能与饱和碳酸氢钠溶液反应放出CO2，其核磁共振氢谱显示有4种不同化学环境的氢，峰面积比为6∶2∶1∶1，写出2种符合要求的X的结构简式____________。 (6)写出用环戊烷和2–丁炔为原料制备化合物的合成路线________(其他试剂任 选)。
2，（2017 全国II卷）化合物G是治疗高血压的药物“比索洛尔”的中间体，一种合成G的路线如下： 已知以下信息： ①A的核磁共振氢谱为单峰；B的核磁共振氢谱为三组峰，峰面积比为6∶1∶1。 ②D的苯环上仅有两种不同化学环境的氢；1 mol D可与1 mol NaOH或2 mol Na反应。 回答下列问题： （1）A的结构简式为____________。 （2）B的化学名称为____________。 （3）C与D反应生成E的化学方程式为____________。 （4）由E生成F的反应类型为____________。 （5）G的分子式为____________。 （6）L是D的同分异构体，可与FeCl3溶液发生显色反应，1 mol的L可与2 mol的Na2CO3反应，L共有______种；其中核磁共振氢谱为四组峰，峰面积比为3∶2∶2∶1的结构简式为___________、____________。 3，（2017 全国III卷）氟他胺G是一种可用于治疗肿瘤的药物。实验室由芳香烃A制备G 的合成路线如下：
《化工制图》本科试题库试题 191. A03，B03，设备的表示方法，化工工艺流程图，2分 化工工艺流程图中的设备用画出，主要物料流程线用画出。 192．A03，B03，工艺流程图概述，化工工艺流程图，3分 管路布置图是在设备布置图基础上画出、及，用于指导管路的安装施工。 193. A02，B01，螺纹的标记，螺纹的画法及标注，2分 有一普通螺纹标记为M18，则该螺纹是指( )。 A．左旋粗牙螺纹 B．左旋细牙螺纹 C．右旋粗牙螺纹 D．右旋细牙螺纹194．A03，B01，工艺流程图概述，化工工艺流程图，2分 化工工艺流程图是一种表示( )的示意性图样，根据表达内容的详略，分为方案流程图和施工流程图。 A．化工设备 B．化工过程 C．化工工艺 D．化工生产过程 195．A02，B01，工艺流程图图例，化工工艺流程图，2分 在化工工艺流程图中，该符号代表的是( )。 A．截止阀 B．节流阀 C．闸阀 D．止回阀 196．A03，B01，工艺流程图图例，化工工艺流程图，2分 下图例中表示截止阀的是( )。 197．A02，B01，圆柱齿轮的基本参数和尺寸关系，齿轮，2分 一对相互啮合的齿轮，它们的( )必须相同。 A．分度圆直径 B.齿数 C．模数和齿数 D．模数和齿形角198．A03，B01，管路连接，管路布置图，2分 关于管道连接，图例表示的是（）。 A．承插连接 B．法兰连接 C．螺纹连接 D．焊接连接 199．A03，B01，管路连接，管路布置图，2分 关于管道连接，图例表示的是（）。 A．承插连接 B．法兰连接 C．螺纹连接 D．焊接连接 200．A03，B03，工艺流程图概述，化工工艺流程图，3分 表达化工生产工艺的工艺流程图，一般包括、和三种类型。 201．A02，B03，工艺流程图表达方法，化工工艺流程图，3分 工艺流程图中，绘制工艺物料管道采用的线型为，辅助管道采用的线型为，阀门采用的线型为。
2015届高考化学 100道有机推断题汇编（含解析） 第II卷（非选择题） 1．化合物F是有效的驱虫剂。其合成路线如下： (1)化合物A的官能团为和 (填官能团的名称)。 (2)反应③的反应类型是。 (3)在B→C的转化中，加入化合物X的结构简式为。 (4)写出同时满足下列条件的E(C10H16O2)的一种同分异构体的结构简式：。 ①分子中含有六元碳环；②分子中含有两个醛基。 (5)已知： 化合物是合成抗癌药物白黎芦醇的中间体，请写出以、和CH3OH为原料制备该化合物的合成路线流程图(无机试剂任用)。合成路线流程图示例如下： 【答案】(1)醛基碳碳双键 (2)加成反应 (3)CH3OH (4) (或其他合理答案)
（5） 【解析】(1)由A的结构简式可知，A中含有的官能团是碳碳双键和醛基。(2)反应③中，C=C键与HBr发生了加成反应。(3)B→C发生了酯化(取代)反应，故X为CH3OH。 2．人体中的一种脑内分泌物多巴胺，可影响一个人的情绪，主要负责大脑的感觉，将兴奋及开心的信息传递，使人感到愉悦和快乐。它可由香兰素与硝基甲烷缩合，再经锌还原水解而得，合成过程如下： 已知多巴胺的结构简式为：。 请回答下列问题： （1）香兰素除了醛基之外，还含有官能团名称 ．．是、。 （2）多巴胺的分子式是。 （3）上述合成过程中属于加成反应类型的是：（填反应序号）。反应②的反应条件是。 （4）写出符合下列条件的多巴胺的其中一种同分异构体的结构简式：。 ①属于1，3，5-三取代苯；②苯环上直接连有一个羟基和一个氨基；
③分别能与钠和氢氧化钠反应，消耗钠与氢氧化钠的物质的量之比为2∶1。 （5）请写出有机物A与足量浓溴水反应的化学方程式。 【答案】（1）羟基、醚键 （2）C8H11O2N （3）①③浓硫酸、加热 （4），或 （5） +2Br2→ +HBr 【解析】试题分析：（1）香兰素分子中含有醛基、酚羟基、醚键三种官能团。（2）由多巴胺的结构简式可确定它的分子式是C8H11O2N。（3）在上述合成过程中①与CH3NO2发生加成反应得到； ②是在浓硫酸存在并加热时发生消去反应得到A：； ③与H2发生加成反应得到。在Zn、HCl发生还原 反应得到；发生还原反应得到多巴胺。因此在上述合成过程中属于加成反应类型的是①③。（4）符合条件①属于1，3，5-三取代苯；②苯环上直接连有一个羟基和一个氨基；③分别能与钠和氢氧化钠反应，消耗钠与氢氧化钠的物质的量之比为2∶1的多巴胺的其中一种同分异构体的结构简式： ，或。（5）有机物A与足量浓溴水反应
化工制图练习一 一、填空 1．化工行业常见的工程图纸包括化工机器图、化工设备图和化工工艺图三大类。 2．车间布置设计的设计成果包括设备布置图、管路布置图和设备一览表。 3．在工艺流程图中一般要在两个地方标注设备位号，第一是标注在设备的正上方（或正下方），若在垂直方向排列设备较多时，它们的位号和名称也可由上而下按序标注。第二是标注在设备内或其近旁，但此处只注位号和位号线，不注名称。 4．设备位号标注 P1005a 、b P1005a 、b 氨水泵 相同设备序号 分类设备序号 工段（分区）序号 设备分类代号 6．管道代号标注 PG 13 10 －300 A1A －H 物料代号 （前、后标注） （上、下标注） 7．在工艺流程图上的调节与控制系统，一般由检测仪表、调节阀、执行机构和信号线四部分构成。常见的执行机构有气动执行、电动执行、活塞执行和电磁执行四种方式，请将下列图例的执行机构方式填入对应的括号内。 （电动执行）活塞执行) （电磁执行） 8．化工设备图需标注的尺寸，包括结构尺寸、装配尺寸和安装尺寸，以及不再绘图的零部件的相关尺寸和外形规格尺寸等。 9．化工设备图的标题栏的图名栏一般分三行填写。第一行为设备名称，第二行为设备的主要规格尺寸，第三行为图样或技术文件的名称。 二、简答题 1．简述工艺流程草图的绘制方法。 工艺流程草图一般以流程示意说明（或流程框图）为依据，简便绘制，所用
纸张和比例均可随意，对图面也没有过高要求，只要求图线清晰。绘制流程草图的重点是将实际生产过程所需要的全部设备、管线、控制阀门、重要管件与控制点，以及相关的检测仪表、计量装置和控制系统等表达出来，草图绘制的具体步骤如下： 1．按照实际生产的流程顺序，从左至右横向画出生产流程必需的全部设备、辅助设备与装置，补全在流程示意图（或文字说明）中没有详细说明（或画出）的附属装置，如必要的物料贮槽（罐）、料液输送泵、反应釜的搅拌装置、加热与控制系统，以及在生产过程中必需的高位计量槽、供水系统和滤渣的排放与输送装置等。同时，还应为没有标准图例的设备，根据其外形轮廓自行设计适当的简要图例； 2．画出系统必需的温度、压力和流量等检测仪表，控制系统和其他计量装置； 3．画出生产流程中必需的控制阀门以及相关的重要管件与控制点； 4．画出生产流程所有的物流线，并补全流程必需的公用工程（加热蒸汽、冷却水、压缩空气与冷冻盐水等）物流线，以及蒸汽伴管、对外接管等辅助管线； 5．给出必要的文字说明，包括设备名称、管道标注等。 2．化工生产装置的设备布置设计，通常需提供那些图纸？ 化工生产装置的设备布置设计，通常需提供以下图纸： 1、设备布置图； 2、设备安装详图； 3、管口方位图； 4、首页图。 3．何谓建筑图的定位轴线，有何作用，如何编号？ 把房屋的柱或承重墙的中心线用细点划线引出，在端点画一小圆圈，并按序编号称为定位轴线，可用来确定房屋主要承重构件的位置，房屋的柱距与跨度。在设备或管道布置图中则可用来确定设备与管道的位置。定位轴线的编号方法如下： 纵向定位轴线，水平方向自左至右采用阿拉伯数字1、2、3、……编号。 横向定位轴线，垂直方向自下而上采用大写字母A、B、C、……编号。4．设备布置图的设计需要满足哪些要求 设备布置图的设计需要满足以下要求：①生产工艺要求；②技术经济要求；③安全生产要求；④操作、安装与维修的要求；⑤操作人员的健康保健与环境要求； ⑥今后的扩建与发展。 5．“设备设计条件单”有哪些内容 “设备设计条件单”的内容包括：设备的技术特性与要求、设备结构简图和设备管口表，以及设备的其他相关数据与资料等。 6．贮槽的结构 常见的贮槽由封头、筒体、人孔、支座、液位计和相关接管构成。 7．反应釜的结构 反应釜一般由罐体、夹套、搅拌装置、传动装置和轴封装置，以及视镜和接管等附件组成。 8．热交换器类型 常用的热交换器分为直接式换热、间壁式换热和蓄热式换热三种类型，其中用得最多的还是间壁式换热器。 9．列管换热器中拉杆的作用 列管换热器中拉杆的用途是通过螺纹的紧固作用将折流板、定距管与管板连接在一起，为折流板定位。 10．填料塔的结构 填料塔通常由塔体、封头、容器法兰、裙座、填料层、填料支承板、液体分布器、液体再分布器、卸料口（即手孔）、除雾器，以及气液相的进、出口管等零部件
《化工制图》试卷含答案 一、单项选择题 1. 制图国家标准规定，必要时图纸幅面尺寸可以沿（）边加长。 A. 长 B. 短 C. 斜 D. 各 2.常用金属材料的剖面符号应画成间隔均匀、平行（）。 A．粗实线B．细实线C．波浪线D．细点画线 3. 当同一机件上有几个被放大的部分时，应用（）数字编号。 A．阿拉伯B．罗马C．英文D．中文 4. 在机械图样中，表示可见轮廓线采用（）线型。 A．粗实线B、细实线C．波浪线D．虚线 5. 孔、轴构成过孔、轴构成过盈配合时，孔的公差带位于轴的公差带（） A．之上B．之下C．交叉D、重叠 6. 在垂直于螺纹轴线的视图中，表示小径的细实线圆画约（）圈。 A、1/2 B、3/4 C、2/3 D、1 7. 制图国家标准规定，汉字字宽是字高h的（）倍。 A、2 B、3 C、0.667 D、1/2 8. 螺纹的公称直径指的是螺纹的（）。 A、小径 B、大径 C、中径 D、顶径 9. 在螺纹标注中，B表示（） A、普通螺纹 B、梯形螺纹 C、锯齿形螺纹 D、非标准螺纹 10. 一般情况下，管口表应该画在明细栏的（）。 A、下面 B、左边 C、右边 D、上面 11. 表面结构常用的轮廓参数中，高度参数Rz表示（）。 A．算术平均偏差B．轮廓的最大高度 C．轮廓微观不平度D．轮廓的最小高度 12.形位公差是指零件的实际形状和实际位置对理想形状和理想位置所允许的 （）变动量。 A．最大B．最小C．不定D．正常 13. 在形位公差代号中，“”代表（）。 A.直线度 B.同轴度 C.圆度 D.圆柱度 14.直线AB平行于H面上的投影是（）。 A．实长不变; B．长度缩短; C．聚为一点 15.正等轴测图中，表述正确的是（）。 A.∠X1O1Y1=∠X1O1Z1=∠Y1O1Z1=120°
7. 下列化合物中同分异构体数目最少的是( ) A.戊烷 B. 戊醇 C. 戊烯 D. 乙酸乙酯 (7)本实验的产率是：________________(填标号)。 a. 30% b. 40% c. 50% d. 60% (8)在进行蒸馏操作时，若从130℃便开始收集馏分，会使实验的产率偏______ (填“高”或“低”)，其原因是________________________________。
2014 卷一 7.A（D因为乙酸乙酯没有同分异构体,其他都有。）26．(13分)(1)球形冷凝管(2)洗掉大部分硫酸和醋酸；洗掉碳酸氢钠(3) d(4)提高醇的转化率(5)干燥(6)b(7)c(8)高；会收集少量未反应的异丙醇
2014 卷2 8．四联苯的一氯代物有 A．3种B．4种C．5种D．6种 10．下列图示实验正确的是 38立方烷（）具有高度的对称性、高致密性、高力能及高稳定性等特点，因此合成立方烷及其衍生物成为化学界关注的热点。下面是立方烷衍生物I的一种合成路线：
回答下列问题： （1）C的结构简式为，E的结构简式为。 （2）③的反应类型为，⑤的反应类型为 （3）化合物A可由环戊烷经三步反应合成： 反应1的试剂与条件为；反应2的化学方程式为；反应3可 用的试剂为。 （4）在I的合成路线中，互为同分异构体的化合物是（填化合物代号）。 （5）I与碱石灰共热可转化为立方烷。立方烷的核磁共振氢谱中有个峰。 （6）立方烷经硝化可得到六硝基立方烷，其可能的结构有种。 8．C 10．D 38．[化学—选修5：有机化学基础]（15分） （1）（2）取代反应消去反应 （3）Cl2/光照O2/Cu （4）G和H （5） 1 （6） 3 A发生取代反应生成B，B消去反应生成C，C应为，C发生取代反应生成D，E生成F，根据F和D 的结构简式知，D发生加成反应生成E，E为，E发生消去反应生成F，F发生加成反应生成G，G 发生加成反应生成H，H发生反应生成I，再结合问题分析解答． （2）通过以上分析中，③的反应类型为取代反应，⑤的反应类型为消去反应， 故答案为：取代反应；消去反应；

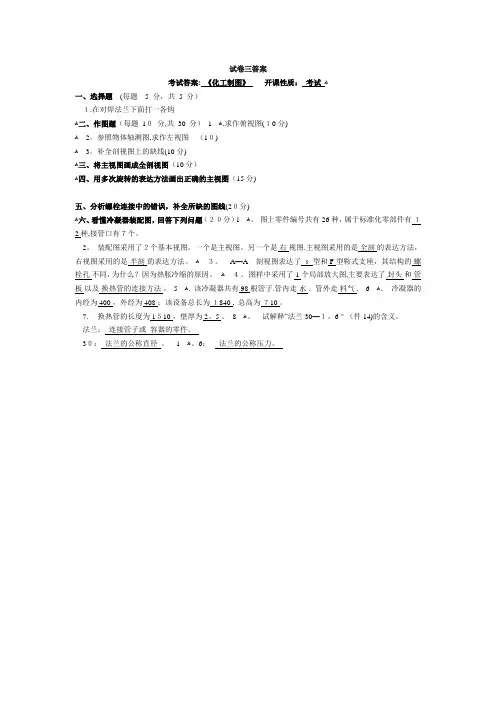

试卷三答案 、选择题（每题5分，共5分） 1 ?在对焊法兰下面打一各钩 、作图题（每题10分，共30 分） 1?求作俯视图（10分） 2. 参照物体轴测图，求作左视图（10） 考试答案： 《化工制图》 开课性质：考试 I ------- I
