一．汽车空调的工作原理
其实汽车空调和我们熟悉的家用空调制冷原理是一样的。都是利用R12或是R134a压缩释放的瞬间体积急剧膨胀就要吸收大量热能的原理制冷。(由于R12对大气臭氧层的破坏，出于环保的要求发达国家从1996年开始改用R134a做制冷剂)汽车空调的构造和家用的分体空调类似，它的压缩机往往是安装在发动机上，并用皮带驱动（也有直接驱动的），冷凝器安装在汽车散热器的前方，而蒸发器在车里面，工作时从蒸发器出来的低压气态致冷剂流经压缩机变成高压高温气体，经过冷凝器散热管降温冷却变成高压低温的液体，再经过贮液干燥器除湿与缓冲，然后以较稳定的压力和流量流向膨胀阀，经节流和降压最后流向蒸发器。致冷剂一遇低压环境即蒸发，吸收大量热能。车厢内的空气不断流经蒸发器，车厢内温度也就因此降低。液态致冷剂流经蒸发器后再次变成低压气体，又重新被吸入压缩机进行下一次的循环工作。在整个系统中，膨胀阀是控制致冷剂进入蒸发器的机关，致冷剂进入蒸发器太多就不易蒸发而太少冷气又会不够，因此膨胀阀是调节中枢。而压缩机是系统的心脏，系统循环的动力源泉。
尽管汽车空调的空调系统的原理与其它空调系统是相同的，但汽车空调是移动式车载的空调装置，它与固定式空调系统相比，动转条件更恶劣，随汽车行驶的颤振，空调系统的制冷剂比固定式更容易泄漏，空调系统的维修与保养也比固定式频繁，空调装置中风路系统在吸入新风时常常会将尘土吸入，堵塞过滤网及蒸发器，在清洗过程中又往往会把制冷剂泄放到大气中去。造成臭氧层消耗，破坏了环境。
二．汽车空调的组成

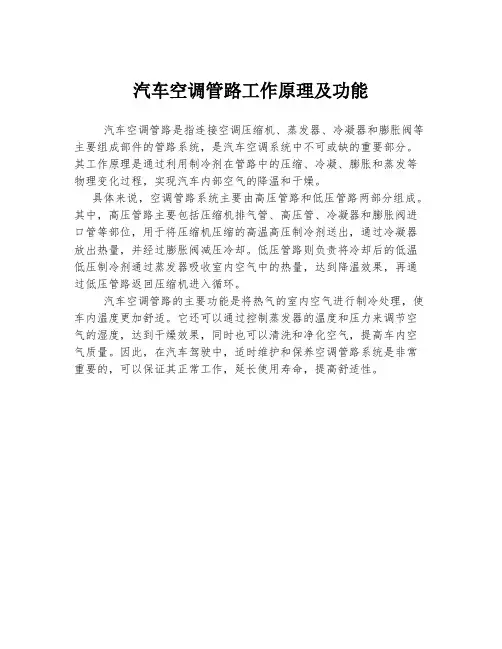

汽车空调一般主要由压缩机(compressor)、电控离合器、冷凝器（condenser）、蒸发器（evaporator）、膨胀阀(expansion valve)、贮液干燥器（receiver drier）、管道（hoses）、冷凝风扇、真空电磁阀(vacuum solenoid)、怠速器和控制系统等组成。汽车空调分高压管路和低压管路。高压侧包括压缩机输出侧、高压管路、冷凝器、贮液干燥器和液体管路；低压侧包括蒸发器、积累器、回气管路、压缩机输入侧和压缩机机油池。
贮液干燥器——实际上是一个贮存制冷剂及吸收制冷剂水分、杂质的装置。一方面，它相当于汽车的油箱，为泄露制冷剂多出的空间补充制冷剂。另一方面，它又像空气滤清器那样，过滤掉制冷剂中掺杂的杂质。贮液干燥器中还装有一定的硅胶物质，起到吸收水分的作用。
冷凝器和蒸发器——它们虽然叫法不一样，但结构类似。它们都是在一排弯绕的管道上布满散热用的金属薄片，以此实现外界空气与管道内物质的热交换的装置。冷凝器的冷凝指的是其管道内的制冷剂散热从气态凝成液态。其原理与发动机的散热水箱相近（区别只在于水箱的水一直是液态而已），所以它经常被安装在车头，与水箱一起，共同享受来自前方的习习凉风。总之冷凝器是哪里凉快哪里去，以便其散热冷凝。蒸发器与冷凝器正好相反，它是制冷剂由液态变成气态（即蒸发）吸收热量的场所。
压缩机——是空调制冷系统的心脏，它是一种使制冷剂在系统内循环的动力源。
管道——由于要注入一定压力的制冷剂，所以必须采用金属管道。特别是从压缩机到冷凝器到制冷剂瓶到膨胀阀这段，由于属系统的高压段，所以比其它管道有更高的耐高压要求。
压缩机——顾名思义，压缩机就是起压缩的作用，它的作用是使制冷剂完成从气态到液态的转变过程，达到制冷剂散热凝露的目的。同时在整个空调系统，压缩机还是管路内介质运转的压力源，没有它，系统不仅不制冷而且还失去了运行的动力。
压缩机的分类：
活塞式：活塞式压缩机的结构酷似发动机，有曲轴、连杆、活塞、气缸等，但因为它并不产生能量，所以喷油咀、火花塞等就没有了。长途货动车或大客车因为空间较大，所以体积较大、损耗较小的活塞式压缩机常被使用。
斜盘式：一般的轿车、小型商用车所使用的都是斜盘式压缩机。因为其体积小、质量轻，易于在狭小的发动机室内安装排布，所以广为使用。
虽然结构上有很大的区别，但实际上这两种压缩机都是把来自发动机转动的动能转化成压缩机内活塞的往复运动，并以此对空调系统的管路形成压力，达到压缩制冷剂的目的。
汽车空调不需要如家用空调般每次关机后必须停三几分钟再开，实际上车用空调即使在冬天也应每周开启一下，让各零件得到润滑。另外，隔尘网也应注意检查，如附上太多灰尘则要及时更换。位于车头的冷凝器在每次洗车时最好用高压水枪冲洗，以防散热叶片被杂物（昆虫、树叶等）堵塞影响散热效果。

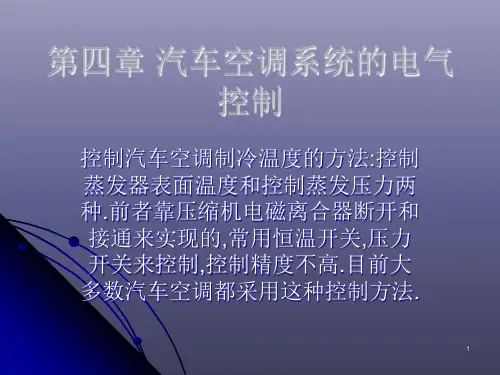

值得一提的是，压缩机的旋转轴是通过磁性离合器及皮带与发动机曲轴相连取得动力的。为什么要有一个磁性离合器呢？因为当装在蒸发器出风口的传感器感知出风的温度不够低时，它就会通过电路使压缩机的磁性离合器闭合，这样压缩机随发动机运转，实现制冷。而当出风温度低于设定的温度，它则控制磁性离
合器切离，这样压缩机不工作。如果这一控制失灵，那么压缩机将不断工作，使蒸发器结冰造成管道压力超标，最终破坏系统甚至造成损坏。
目前大部分小汽车（主要指民用小车）上用的制冷剂有R-12制冷剂和R-134a 制冷剂两种。R-12制冷剂是一种普通制冷剂，含有会破坏臭氧层的物质--氟利昂，而且在明火下会生成对人体有害的物质；而R-134a是一种新型环保制冷剂，具有无毒、无色、不燃不爆、热稳定性好等性质，更重要的是R-134a制冷剂不损害臭氧层。
这两种制冷剂的化学结构互不相同，所以在汽车上是不通用的。而且它们配套使用的制冷剂油也不可互溶。如果加错制冷剂会令系统损坏，如对胶管的腐蚀等。R134a之所以用来替代R12，是因为其热力性质与R12相似，是一种不含氯的氟利昂，其臭氧破坏系统为零，所以，现在的新车基本都已使用R134a，即人们常说的环保制冷剂。
三．汽车空调系统分类（按动力源分）
1．独立式空调：有专门的动力源（如第二台内燃机）驱动整个空调系统的运行。一般用于长途货运、高地板大中巴等车上。独立式空调由于需要两台发动机，燃油消耗高，同时造成较高的成本，并且其维修及维护十分困难，需要十分熟练的发动机维修人员，而且发动机配件不易获得，尤其是进口发动机；另外设计和安装更容易导致系统质量问题的发生，而额外的驱动发动机更增加了发生故障的概率。
2．非独立式空调：直接利用汽车的行驶动力（发动机）来运转的空调系统。非独立式空调由主发动机带动压缩机运转，并由电磁离合器进行控制。接通电源时，离合器断开，压缩机停机，从而调节冷气的供给，达到控制车厢内温度的目的。其优点是结构简单、便于安装布置、噪音小。由于需要消耗主发动机10%-15%的动力，直接影响汽车的加速性能和爬坡能力。同时其制冷量受汽车行驶速度影响，如果汽车停止运行，其空调系统也停止运行。尽管如此，非独立式空调由于其较低的成本（相对独立式空调），可*的质量，已逐渐成为市场的主导产品。目前，绝大部分轿车、面包车、小巴都使用这种空调。目前非独立式空调。
四．汽车空调系统特点
(1)空调装置运行时振动较大
前面已提到汽车空调装置是移动式车载空调装置，由于道路不平，汽车在行驶中颠簸振动大，所以装置中连接管道应采用挠性制冷剂管道。
(2)冷凝器紧靠着发动机的散热器,所以它的冷凝温度往往是低高的,所以其运行工况比其它空调装置恶劣。
(3)汽车空调系统的压缩机是直接由发动机驱动的，它是通过一个皮带驱动机构来实现的。当压缩机不工作时，压缩机可以与发动机脱开，它是通过一个电子离合器来实现的。空调系统停止工作时，应经常检查皮带的松紧，以确定离合器动作是否正确，有时离合器因轴承的损坏而影响压缩机的轴封，造成压缩机轴封处制冷剂泄漏。所以要检查离合器轴承损坏的早期迹象。
1 空调系统的组成
空调系统主要由压缩机、冷凝器、蒸发器、膨胀阀、干燥储液器及管路等组成，
2.2 制冷原理简介
1) 用户按操作程序启动汽车空调系统之后，压缩机在发动机带动下开始工作，驱使制冷剂(R134a，一种环保型制冷剂，不会破坏臭氧层、无毒性、无刺激、不燃烧、无腐蚀性)在密封的空调系统中循环流动，压缩机将气态制冷剂压缩成高温高压的制冷剂气体后排出压缩机。
2) 高温高压制冷剂气体经管路流入冷凝器后，在冷凝器内散热、降温,冷凝成高温高压的液态制冷剂流出。
3) 高温高压液态制冷剂经管路进入干燥储液器内，经过干燥、过滤后流进膨胀阀。
4) 高温高压液态制冷剂经膨胀阀节流，状态发生急剧变化，变成低温低压的液态制冷剂。
5) 低温低压液态制冷剂立即进入蒸发器内，在蒸发器内吸收流经蒸发器的空气热量，使空气温度降低，吹出冷风，产生制冷效果，制冷剂本身因吸收了热量而蒸发成低温低压的气态制冷剂。
6) 低温低压的气态制冷剂经管路被压缩机吸入，进行压缩，进入下一个循环，只要压缩机连续工作，制冷剂就在空调系统中连续循环，产生制冷效果；压缩机停止工作，空调系统内制冷剂随之停止流动，不产生制冷效果。
（注：文档可能无法思考全面，请浏览后下载，供参考。）
汽车空调的组成与原理 一、汽车空调的工作原理 压缩机运转时，将蒸发器产生的低温低压制冷剂蒸气吸入并压缩后，在高温高压（约700C，1471KPa）的状况下排出。这些气态蒸气流入冷凝器，并在此受到散热和冷却风扇的作用强制冷却到500C 左右。这时，制冷剂由气态变为液态。被液化了的制冷剂，进入干燥器，除去了水和杂质后，流入膨胀阀。高压的液态制冷剂从膨胀阀的小空流出，变为低压雾状后流入蒸发器。雾状制冷剂在蒸发器吸热汽化变为气态制冷剂，从而使蒸发器表面温度下降。从送风机出来的空气，不断流过蒸发器表面，被冷却后送进车厢降温。气态制冷剂通过蒸发器后又重新被压缩机吸入，这样反复循环即可达到制冷目的。 二、汽车空调主要功能包括以下4大部分: 制冷、制热、通风、除湿 制冷系统原理：汽车空调的压缩机依靠汽车发动机的动力提供汽车在怠速状态下打开空调制冷怠速会明显增大油耗也会相应的增加 油耗增加的大小与环境温度有最直接的关系环境温度高制冷剂膨胀 的压力大发动机驱动空调的消耗也相应加大环境温度低油耗相应减少。 制热系统原理：汽车空调制热与压缩机没有丝毫关系制热的热源不是空调本身获取的是由汽车的散热水箱（中控台下面的暖风机总成
的副水箱）提供早晨在热车前空调吹出来的是冷风待热车后空调热风源源不断的送出来制热本身基本没有能量消耗是利用汽车的余热完成的.但在冬季，为了提升水温，加大喷油量，也使耗油量增加。但是只是在启动初期，等发动机运转正常，就是利用发动机的散热来供暖了。（而有的柴油车由于水温上升慢，为了一发动车就能享受到暖风，所以在暖风机里面加有电热丝）。 通风：通风分为循环和外循环使用循环时车空气基本不与外界交流使用外循环时位于挡风玻璃下的新风口会将外界的空气源源不断的送进来以保持车空气的清新. 除湿：空调制冷的过程就是除湿的过程从制冷时产生的大量冷凝水就可以看出来了在湿度较大的阴雨天气或是温差太大的时候车的玻璃上容易起雾打开空调驱雾就是一个除湿的过程。 三、汽车空调的组成 汽车空调一般主要由压缩机、电控离合器、冷凝器、蒸发器、膨胀阀、贮液干燥器、管道、冷凝风扇等组成。汽车空调分高压管路和低压管路。 1.电磁离合器 在非独立式汽车空调制冷系统中，压缩机是由汽车主发动机驱动的。在需要时接通或切断发动机与压缩机之间的动力传递。另外，当压缩机过载时，它还能起到一定的保护作用。因此，通过控制电磁离合器的结合与分离，就可接通与断开压缩机。当空调开关接通
汽车空调系统 单元汽车空调系统 课程名称汽车电气构造与维修学时10 班级：学号：姓名： 故障描述故障一：某大众系列轿车在启动空调时，压缩机离合器发出刺耳的尖叫声，并可以看出离合器压盘与带轮不同步，有时压盘与带轮接合发 出火星，而且空调制冷效果很差。 故障二：某大众系列轿车起动后，打开空调开关，鼓风机工作正常， 各风口正常，但不是冷风。 故障三：某大众系列轿车在空调工作时会发出异常响声。 故障四：某大众系列轿车用压力表测试，高低压侧的压力都偏低，从 玻璃观察窗可看到连续的气泡出现，高压管路温热，低压管路微冷。 故障五：某大众系列轿车用压力表测试，高压和低压侧压力都太高， 低压管路发热；在储液器的观察窗出现气泡；制冷效果不好。 知识准备 第一节概论 空调是用来改善汽车舒 适性的设备，可以对车内 空气的温度、湿度进行调 节，并保持车内的空气清 洁。同时还能预防或除去 挡风玻璃上的雾霜冰雪， 确保行车安全。 汽车空调通常具备以下 功能： 调节温度：将车内温度调 节到人体感觉适宜的温 度。 调节湿度：将车内温度调 节到人体感觉适宜的湿 度。 调节气流：调节车内出风 口的位置、出风方向及风 量大小。 净化空气：过滤空气中的 尘土湖杂质，对空气进行 杀菌消毒
为了完成空调的上述功能，汽车空调系统通常应该包括： 暖风装置：用以提高车内温度。 制冷装置：用以降低车内的温度，并降低车内的湿度。 通风装置：用以调节车内空气的气流和换气。空气净化装置：用以调节过滤空气及对空气进行消毒处理。 空调系统控制有手动控制与自动控制之分。 手动空调需要通过驾驶员通过旋钮或拨杆对控制对象进行调节，如对温度等。 典型的手动控制空调系统的控制面板。 自动空调只需驾驶员输入目标温度。 空调系统便可按驾驶员的设定自动进行调节。典型的自动空调的控制面板。

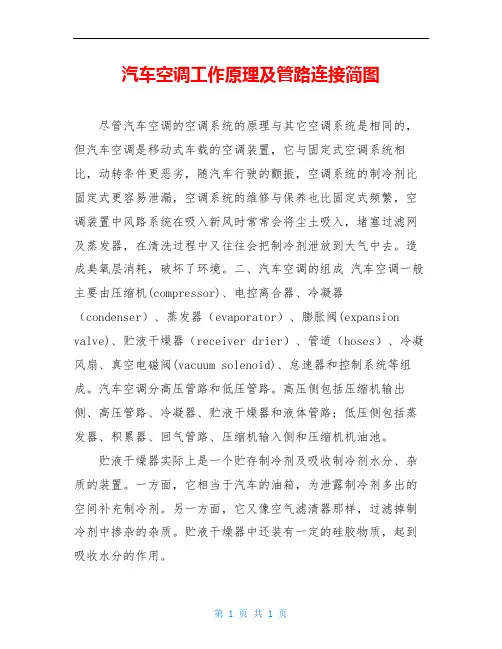

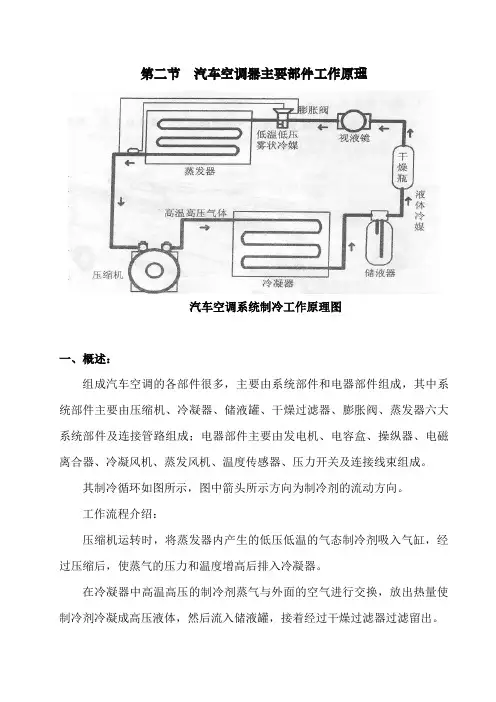

汽车空调工作原理及管路连接简图 尽管汽车空调的空调系统的原理与其它空调系统是相同的，但汽车空调是移动式车载的空调装置，它与固定式空调系统相比，动转条件更恶劣，随汽车行驶的颤振，空调系统的制冷剂比固定式更容易泄漏，空调系统的维修与保养也比固定式频繁，空调装置中风路系统在吸入新风时常常会将尘土吸入，堵塞过滤网及蒸发器，在清洗过程中又往往会把制冷剂泄放到大气中去。造成臭氧层消耗，破坏了环境。二、汽车空调的组成汽车空调一般主要由压缩机(compressor)、电控离合器、冷凝器（condenser）、蒸发器（evaporator）、膨胀阀(expansion valve)、贮液干燥器（receiver drier）、管道（hoses）、冷凝风扇、真空电磁阀(vacuum solenoid)、怠速器和控制系统等组成。汽车空调分高压管路和低压管路。高压侧包括压缩机输出侧、高压管路、冷凝器、贮液干燥器和液体管路；低压侧包括蒸发器、积累器、回气管路、压缩机输入侧和压缩机机油池。 贮液干燥器实际上是一个贮存制冷剂及吸收制冷剂水分、杂质的装置。一方面，它相当于汽车的油箱，为泄露制冷剂多出的空间补充制冷剂。另一方面，它又像空气滤清器那样，过滤掉制冷剂中掺杂的杂质。贮液干燥器中还装有一定的硅胶物质，起到吸收水分的作用。
冷凝器和蒸发器它们虽然叫法不一样，但结构类似。它们都是在一排弯绕的管道上布满散热用的金属薄片，以此实现外界空气与管道内物质的热交换的装置。冷凝器的冷凝指的是其管道内的制冷剂散热从气态凝成液态。其原理与发动机的散热水箱相近（区别只在于水箱的水一直是液态而已），所以它经常被安装在车头，与水箱一起，共同享受来自前方的习习凉风。总之冷凝器是哪里凉快哪里去，以便其散热冷凝。蒸发器与冷凝器正好相反，它是制冷剂由液态变成气态（即蒸发）吸收热量的场所。 压缩机是空调制冷系统的心脏，它是一种使制冷剂在系统内循环的动力源。 管道由于要注入一定压力的制冷剂，所以必须采用金属管道。特别是从压缩机到冷凝器到制冷剂瓶到膨胀阀这段，由于属系统的高压段，所以比其它管道有更高的耐高压要求。 压缩机顾名思义，压缩机就是起压缩的作用，它的作用是使制冷剂完成从气态到液态的转变过程，达到制冷剂散热凝露的目的。同时在整个空调系统，压缩机还是管路内介质运转的压力源，没有它，系统不仅不制冷而且还失去了运行的动力。压缩机的分类： 活塞式：活塞式压缩机的结构酷似发动机，有曲轴、连杆、活塞、气缸等，但因为它并不产生能量，所以喷油咀、火花塞等就没有了。长途货动车或大客车因为空间较大，所以体积较大、损耗较小的活塞式压缩机常被使用。

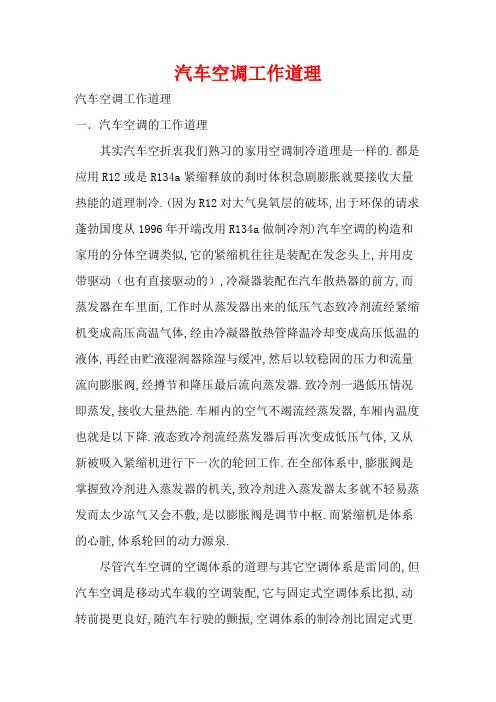

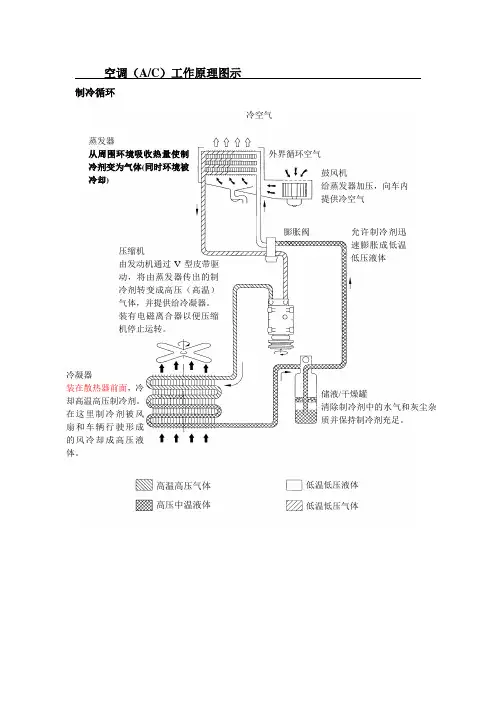

汽车空调工作原理 汽车空调工作原理 一．汽车空调的工作原理 其实汽车空调和我们熟悉的家用空调制冷原理是一样的。都是利用R12或是R134a压缩释放的瞬间体积急剧膨胀就要吸收大量热能的原理制冷。(由于R12对大气臭氧层的破坏，出于环保的要求发达国家从1996年开始改用R134a做制冷剂)汽车空调的构造和家用的分体空调类似，它的压缩机往往是安装在发动机上，并用皮带驱动（也有直接驱动的），冷凝器安装在汽车散热器的前方，而蒸发器在车里面，工作时从蒸发器出来的低压气态致冷剂流经压缩机变成高压高温气体，经过冷凝器散热管降温冷却变成高压低温的液体，再经过贮液干燥器除湿与缓冲，然后以较稳定的压力和流量流向膨胀阀，经节流和降压最后流向蒸发器。致冷剂一遇低压环境即蒸发，吸收大量热能。车厢内的空气不断流经蒸发器，车厢内温度也就因此降低。液态致冷剂流经蒸发器后再次变成低压气体，又重新被吸入压缩机进行下一次的循环工作。在整个系统中，膨胀阀是控制致冷剂进入蒸发器的机关，致冷剂进入蒸发器太多就不易蒸发而太少冷气又会不够，因此膨胀阀是调节中枢。而压缩机是系统的心脏，系统循环的动力源泉。 尽管汽车空调的空调系统的原理与其它空调系统是相同的，但汽车空调是移动式车载的空调装置，它与固定式空调系统相比，动转条件更恶劣，随汽车行驶的颤振，空调系统的制冷剂比固定式更容易泄漏，空调系统的维修与保养也比固定式频繁，空调装置中风路系统在吸入新风时常常会将尘土吸入，堵塞过滤网及蒸发器，在清洗过程中又往往会把制冷剂泄放到大气中去。造成臭氧层消耗，破坏了环境。 二．汽车空调的组成 汽车空调一般主要由压缩机(compressor)、电控离合器、冷凝器（condenser）、蒸发器（evaporator）、膨胀阀(expansion valve)、贮液干燥器（receiver drier）、管道（hoses）、冷凝风扇、真空电磁阀(vacuum solenoid)、怠速器和控制系统等组成。汽车空调分高压管路和低压管路。高压侧包括压缩机输出侧、高压管路、冷凝器、贮液干燥器和液体管路；低压侧包括蒸发器、积累器、回气管路、压缩机输入侧和压缩机机油池。 贮液干燥器——实际上是一个贮存制冷剂及吸收制冷剂水分、杂质的装置。一方面，它相当于汽车的油箱，为泄露制冷剂多出的空间补充制冷剂。另一方面，它又像空气滤清器那样，过滤掉制冷剂中掺杂的杂质。贮液干燥器中还装有一定的硅胶物质，起到吸收水分的作用。
案例分析 一、28五十铃空调开机后，离合器打滑。 一辆2.8五十铃（NKR）系列 故障现象：在开空调时，压缩机电磁离合器一直吸不上，打滑，停车后检查压缩机皮带松紧度，正常。然后起动发动机，打开空调（此款五十铃，不起动发动机，鼓风机及空调不工作）此时怠速在900r/min左右，用数字万用表测量压缩机电磁线圈，电压12V电流3.3-3.5A 之间正常。 故障分析与排除：可以断定，电磁线圈无故障，故障是电磁离合器。因为引起离合器打滑的原因是电磁线圈吸力不够，压缩机松紧度，离合器压板与皮带轮之间间隙调整不对，压板与离合器皮带轮之间的间隙应为0.4-0.8mm之间，而用专用塞尺测量其间隙明显偏大，因此车压缩机安装于发动机上部，停机后，用工具很快将压缩机压板拆下，而此时不需要排空制冷剂，拆下压板后，发现其后部三个垫片，其中一个厚度过厚，用千分尺一量，其中一厚度在0.8mm以上，而另外两个为正规的0.1mm，0.3mm，很明显此垫片为以后装配，因间隙不对导致电磁线圈对压板产生吸力不够，压缩机打滑。重新更换垫片，按要求装好，打开空调，故障排除。 二、桑塔纳开空调后制冷效果不佳。 故障现象：普通桑塔纳，LX型，打开空调后，在怠速下出现啪嗒声，同时空调制冷效果不佳，接上歧管压力表，开启空调，怠速在900r/min以上，压力表显示低压侧压力高，而高压侧的压力则低。 故障分析与排除：此种情况出现在空调皮带不打滑的情况下，只有压缩机损坏，此时用于手感检查，压缩机外壳高低压侧温差不大，而我们现在要确定压缩机损坏只有用泵吸性能检测法检测。 当我们用手钳夹住高压管时，高压侧压力在1360kpa左右，压力明显过低，这说明压缩机已经坏掉，需要修理或更换压缩机。更换压缩机后空调系统一切正常，噪音消失，制冷效果正常。 三、丰田轿车空调开机后有噪音 故障现象：有一2.8皇冠轿车，在起步时或路上加速时，会引起压缩机“吱吱”的噪音，空调关闭后，噪音消除。 故障分析与排除：因此断定噪音为空调系统所致，而造成空调噪音过大的可能有多种：第一种为皮带张力过大，或离合器松旷或制冷剂灌充过量或皮带轮安装不当。发动机停机后，打开机仓盖检查，发现压缩机皮带过于松驰，重新调整后，试车，故障排除。 四、捷达轿车传动带不平衡引发故障 故障现象：一辆捷达轿车，在开空调时，发动机噪音大，经检查为皮带张力过大，重新调整后，用了没几天，皮带张力又过大。 故障分析与排除：上述现象为皮带固定不住或皮带磨损，后更换新皮带，以为故障排除，不久，噪音又出现，停车后，打开机仓盖，用目测法检查，空调皮带磨损严重，拆下后发现皮带只磨一边，经仔细检查，原是压缩机皮带轮与发动机皮带轮不在一条线上，发动机运转时，皮带会偏向一边造成皮带磨损，因在开空调时，压缩机电磁离合器吸合，压缩机开始工作，皮带受力增大，噪音增大。 调整压缩机安装位置，让压缩机皮带轮与发动机皮带轮在同一平面上，更换皮带，路试故障排除。 五、尼桑轿车制冷效果不稳 故障现象：在怠速时空调不制冷，而在高速或中速时制冷效果不稳定
汽车空调管路标准[1] 汽车空调(HFC-134a)用管接头和管件 QC/T 669-2000 1 范围 本标准规定了汽车空调(HFC-134a)用管接头和管件端部的型式、尺寸及技术要求。 本标准适用于汽车空调(HFC-134a)用管接头和管件。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 10125-1997 人造气氛腐蚀试验盐雾试验 ANSI B1.1-1989 英制统一螺纹 ANSI B1.2-1983 英制统一螺纹量规 ANSI/ASME B1.3M-1992 螺纹量规体系 ANSI B1.13-1983 米制螺纹牙型 3 型式与代号 螺纹管接头及其组件的型式与缩写代号按表1规定;
一般要求 4 4.1 范围 本标准规定了汽车空调系统用扩口式和O形圈式管接头的螺纹连接件和管件端部型式，以及带“倒钩”的推入式软管接头。 4.2 尺寸与公差 除螺纹规格代号及管接头规格代号采用英制表示外，其余尺寸与公差都用公制(mm)表示。 除非另有说明，公差值按如下方式表示: 毫米(mm) 对应于英寸(in) ×=?1.0 .×= ?0.040 ×.×=?0.25 .××=?0.010 ×.××=0.13 .×××=?0.OO5
×?=?2? 4.3 材料 用于制作本标准所规定零件的材料由供需双方协商确定，所用材料的性能应满足本标准的要求。 4.4 成品 本标准所规定的各种管接头及管件经表面处理后应满足至少96 h的中性盐雾试验(按GB/T 10125进行)的要求。 4.5 管接头尺寸的确定 规格代号及对应螺纹规格按表2规定 表2 管接头尺寸规格及代号螺纹* 1/4=4 7/16 5/16=5 9/16 3/8=6 5/8 1/2=8 3/4 5/8=10 7/8 3/4=12 11/16 * 螺距可以不同 4.6 螺纹标准 所有的螺纹的尺寸及公差应符合ANSI B1.1所规定的2级螺纹(2A、2B);螺纹量规应符合B1.2的规定;螺纹检验按ANSI/ASME B1.3M所规定的22体系执行。在可能的情况下，也可采用普通螺纹(ANSI B1.13)。 4.7 标准转矩 各规格管接头的转短应符合表3规定。
汽车空调的工作原理和具体结构 一．汽车空调的工作原理 汽车空调和其它制冷空调的制冷原理是一样的，利用制冷剂 R-134a从液态变成气态时吸收大量热能的原理制冷。汽车空调的压缩机通过汽车发动机经皮带传输动力（非独立式空调），压缩机吸入低温低压的制冷剂气体，运转压缩成为高温高压的气体，经过冷凝器散热管降温冷却变成高压中温的液体，再经过贮液干燥器除湿与缓冲，然后以较稳定的压力和流量流向膨胀阀，经节流和降压最后流向蒸发器，致冷剂一遇低压环境即蒸发，吸收大量热能。车厢内的空气不断流经蒸发器，车厢内温度也就因此降低。液态致冷剂流经蒸发器后再次变成低压气体，又重新被吸入压缩机进行下一次的循环工作。
在整个系统中，膨胀阀是控制致冷剂进入蒸发器的机关，致冷剂进入蒸发器太多就不易蒸发而太少冷气又会不够，因此膨胀阀是调节中枢。而压缩机是系统的心脏，系统循环的动力源泉。 由于汽车空调是移动式车载的空调装置，它与固定式空调系统相比，动转条件更恶劣，随汽车行驶的颤振，空调系统的制冷剂比固定式更容易泄漏，空调系统的维修与保养也比固定式频繁，空调装置中风路系统在吸入新风时常常会将尘土吸入，堵塞过滤网及蒸发器。 二．汽车空调系统分类（按动力源分） 1．独立式空调：有专门的动力源（第二台发动机）驱动压缩机的运行，一般用于大中巴汽车上，这是由于大中巴的内部空间位置较大而且对空调运行效果要求更高。独立式空调由于需要两台发动机，燃油消耗高，同时造成较高的成本，并且其维修及维护十分困难，所以局限于大中巴汽车上使用。 2 非独立式空调：直接利用汽车发动机来运转的空调系统，非独立式空调由主发动机带动压缩机运转，并由电磁离合器进行控制。接通电源时，离合器断开，压缩机停机，从而调节冷气的供给，达到控制车厢内温度的目的。其优点是结构简单、便于安装布置、噪音小。
空调检查与维护 空调的检查维护内容主要包括空调制冷剂量、制冷剂的泄漏、风量、异味、空调怠速、冷气切换确认、暖气切换确认。 为了更好的理解与分析空调的检查维护内容及方法,我们先认识汽车空调的组成结构及其工作原理。 4.6.1 汽车空调的基本结构及工作原理 汽车空调就是用来改善汽车舒适性的设备,可以对车内空气的温度、湿度进行调节,并保持车内的空气清洁。汽车空调通常都具备以下功能: 调节温度:将车内的温度调节到人体感觉适宜的温度。 调节湿度:将车内的湿度调节到人体感觉适宜的湿度。 调节气流:调节车内出风口的位置、出风的方向及风量的大小。 净化空气:滤去空气中的尘土与杂质,或对空气进行杀菌消毒。 图4-34 空调系统的功能

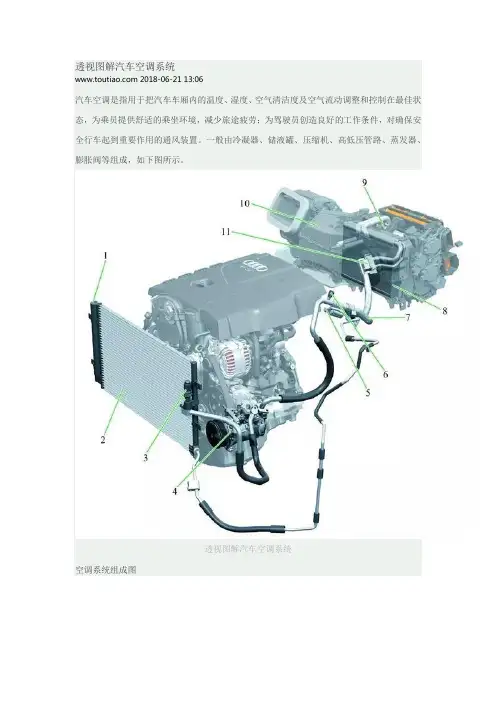

为完成空调的上述功能,汽车空调系统通常应包括: 暖风装置:用以提高车内的温度。 制冷装置:用以降低车内的温度,并降低车内的湿度。 通风装置:用以调节车内的气流与换气。 空气净化装置:用以过滤空气及对空气进行消毒处理。 目前汽车的空调系统依车辆的配置不同,所具备的装置也有所不同,一般低档汽车只有暖风与通风装置,中高档汽车一般都具备制冷与空气净化装置。图4-35为空调系统的组成部件在车上的布置,图4-36为典型的手动控制空调系统的控制面板。图4-37为典型的自动控制空调控制面板。 图4-35 空调系统在车上的布置 图4-36 手动空调的控制面板
图4-37 自动空调的控制面板 空调系统控制有手动控制与自动控制之分,手动空调需要驾驶员通过旋钮或拨杆对控制对象进行调解,如改变温度等。自动空调只需驾驶员输入目标温度,空调系统便可按照驾驶员的设定自动进行调节。 4.6.2 制冷剂与压缩机油 4.6.2、1 制冷剂 制冷剂就是制冷循环当中传热的载体,通过状态变化吸收与放出热量,因此要求制冷剂在常温下很容易气化,加压后很容易液化,同时在状态变化时要尽可能多的吸收或放出热量(较大的气化或液化潜热)。同时制冷剂还应具备以下的性质: ·不易燃易爆; ·无毒; ·无腐蚀性; ·对环境无害。 制冷剂的英文名称为refrigerant,所以常用其头一个字母R来代表制冷剂,后面表示制冷剂名称,如R12、R22、R134a等。过去常用的制冷剂就是R12(又称为氟立昂), 这种制冷剂各方面的性能都很好,但就是有一个致命的缺点,就就是对大气环境的破坏,它能够破坏大气中的臭氧层,使太阳的紫外线直接照射到地球,对植物与动物造成伤害。我国目前已停止生产用R12作为制冷剂的汽车空调系统。 R12的替代品目前汽车上广泛采用的就是。R134a在大气压下的沸腾点为-26.9℃,在98kPa的压力下沸腾点为-10.6℃(图4-38)。如果在常温常压的情况下,
2 汽车空调的结构原理 汽车空调的组成结构按其功能可有：制冷系统、加热系统、分配通风系统、空气净化系统和调节控制系统五大部分。 2.1 汽车空调制热系统原理 加热系统也称为采暖系统。汽车空调的采暖装置按热量来源可分为余热式和独立式两类。余热式采暖是利用汽车发动机工作时产生的剩余热量采暖，它又分为水暖式和气暖式两种。 为了节省能源，大多数汽车空调采暖使用发动机循环冷却水即水暖式。在制暖时，空调压缩机、冷媒体等制冷系统部件不参加工作，热能来源于汽车发动机冷却水。发动机的热量以传导方式被冷却液吸收，流动的高温冷却液进入加热器，使加热器得到加温，低温空气流经加热器，空气被加热，达到制热的目的。（而有的柴油车由于水温上升慢，为了一发动车就能享受到暖风，所以在暖风机里面加有电热丝）制热系统的部件有：加热器、节温器、水泵、散热器、热水阀、等等。 2.2 汽车空调分配通风系统 空气分配主要是利用空气分配箱，其原理参见图2-1 所示。空气分配箱的结构大同小异，与空气分配箱连接的是空气输送（送风）机构，它主要由送风道（或通风软管）和通风口等部件组成。 汽车空调器要满足向乘员头部、足部、左右方向送出冷风、热风或新风，以及风窗送风除霜除雾，所以有一套比较复杂的风门控制系统。空气输送机构的构造与分布因车而异。
图 2-1 空气分配箱（空调总成）的工作原理 Figure 2-1 air distribution box (air conditioning assembly) principle of work 通风一般分为自然通风和强制通风。 自然通风是利用汽车行驶时，根据车外所产生的风压不同，在适当的地方，开设进风口和出风口来实现通风换氧。强制通风是采用鼓风机强制空气进入和流动的方式，这种方式在汽车行驶时，常与自然通风一起工作。 通风将外部新鲜空气吸进车室内，起通风、换气和调湿作用。同时，通风造成室内空气流动，对防止风窗玻璃起雾也起着良好作用。如果通风口阻塞，车窗玻璃上可能出现雾气。 2.3 空气净化系统 空气净化系统一般由鼓风机、空气过滤器、杀菌器、负氧离子发生器和进、出风口等组成。作用是使车厢内空气保持清新洁净。 空气净化方式有过滤式和静电集尘式两种。在一些高级轿车上，除了使用以上的除尘方法外，还装用了负氧离子发生器，以增加空气中负离子含量，改善车内空气质量，提高舒适性,使车内空气更加清新洁净，利于人体健康。 过滤式空气净化方式是在空调系统的进风口和回风口设置滤清器，它具有结构简单、工作可靠的优点，但功能不全面，其基本结构原理参见图2-2所示。
1空调系统的组成 空调系统主要由压缩机、冷凝器、蒸发器、膨胀阀、干燥储液器及管路等组成， 2.2 制冷原理简介 1) 用户按操作程序启动汽车空调系统之后，压缩机在发动机带动下开始工作，驱使制冷剂(R134a，一种环保型制冷剂，不会破坏臭氧层、无毒性、无刺激、不燃烧、无腐蚀性)在密封的空调系统中循环流动，压缩机将气态制冷剂压缩成高温高压的制冷剂气体后排出压缩机。 2) 高温高压制冷剂气体经管路流入冷凝器后，在冷凝器内散热、降温,冷凝成高温高压的液态制冷剂流出。 3) 高温高压液态制冷剂经管路进入干燥储液器内，经过干燥、过滤后流进膨胀阀。 4) 高温高压液态制冷剂经膨胀阀节流，状态发生急剧变化，变成低温低压的液态制冷剂。 5) 低温低压液态制冷剂立即进入蒸发器内，在蒸发器内吸收流经蒸发器的空气热量，使空气温度降低，吹出冷风，产生制冷效果，制冷剂本身因吸收了热量而蒸发成低温低压的气态制冷剂。 6) 低温低压的气态制冷剂经管路被压缩机吸入，进行压缩，进入下一个循环，只要压缩机连续工作，制冷剂就在空调系统中连续循环，产生制冷效果；压缩机停止工作，空调系统内制冷剂随之停止流动，不产生制冷效果。 一．汽车空调的工作原理 汽车空调和其它制冷空调的制冷原理是一样的，利用制冷剂R-134a从液态变成气态时吸收大量热能的原理制冷。汽车空调的压缩机通过汽车发动机经皮带传输动力（非独立式空调），压缩机吸入低温低压的制冷剂气体，运转压缩成为高温高压的气体，经过冷凝器散热管降温冷却变成高压中温的液体，再经过贮液干燥器除湿与缓冲，然后以较稳定的压力和流量流向膨胀阀，经节流和降压最后流向蒸发器，致冷剂一遇低压环境即蒸发，吸收大量热能。
2 汽车空调制冷系统的结构和工作原理 汽车空调制冷系统的组成 汽车空调制冷系统多种多样，但其基本结构相差不大。一般空调系统由下面几部分组成：压缩机、冷凝器、干燥过滤器、膨胀阀、蒸发器、鼓风机等几部分组成，如图所示。 压缩机是空调制冷系统的心脏，它是使制冷剂R134a在系统内循环的动力源。它的作用是使R134a由低温低压气体被压缩为高温高压气体。没有它，系统不仅不制冷而且还失去了运行的动力。压缩机的动力大部分来自于汽车发动机，现今的纯电动汽车一般来自动力电池。 冷凝器的作用是将压缩机排出的高温高压制冷剂蒸气进行冷却，并使其凝结为液体，凝结时所放出的热量被排至大气中。它经常被安装在车头，与冷却系统的散热器一起，共同享受来自前方的空气冷却，加速其散热速度。 储液干燥器实际上是一个储存制冷剂及吸收制冷剂水分、杂质的装置。一方面，它相当于汽车的油箱，为由于泄漏制冷剂而多出的空间补充制冷剂。另一方面，它又像空气滤清器那样，过滤掉制冷剂中掺杂的杂质。储液干燥器中还装有一定的硅胶物质，起到吸收水分的作用。 蒸发器的作用与冷凝器正好相反，它是制冷剂由液态变成气态（即蒸发）吸收热量的场所。车内湿热空气通过蒸发器时，蒸发器内液态雾状制冷剂吸收流经蒸发器的湿热空气热量，蒸发而使空气冷却，湿气凝结成露水沿导流管排出车外，冷干空气经风机作用循环于车内，最终体现了汽车空调制冷的作用。蒸发器和冷凝器合称汽车空调换热器。 膨胀阀的作用是降低进入蒸发器内的制冷剂的压力，控制进入蒸发器内的制冷剂的流量。压力降低，温度同时降低，制冷剂雾化成液态微粒，制冷剂易于吸热而蒸发膨胀。控制进入蒸发器内的制冷剂的流量可以防止因制冷剂流量过大使蒸发器温度过低而结冰，也可以防止因制冷剂流量过小使蒸发器过热而使空调系统制冷度不足。 出自：汽车空调系统的组成与原理，凌晨，《汽车电器》，2009（5）
汽车空调复习题(含参考答案) 一、填空题： 1、微机控制的空调系统，是结合各种传感器对汽车有关的运行参数进行实时检测。 2、微机控制的空调系统，具有以下功能：（1）空气自动调节功能、（2）经济运行方式（3）完善的显示功能（4）故障检测和保护功能。 3、发动机冷却系统和空调冷凝器共用一个风扇进行散热，当冷却系统水温89~~92 度时，风扇低速运行，一旦水温升至97~~101 度时风扇高速运转。 4、汽车空调压力开关可分为高压开关和低压开关两类。 5、空调制冷系统主要由压缩机，冷凝器，膨胀阀、蒸发器四大部件组成。 6、水暖式暖风系统，是利用发动机的冷却液作为热源，多用于轿车。 7、制冷系统静态压力一般应不低于0.4~~0.5MPa （4~~5Kg/cm2）。 8、系统正常运行后压力：高压端压力为1.5~~1.7Mpa，低压端压力为0.15~~0.3Mpa 9、在刚开始抽真空时应先打开真空泵，再打开压力表手阀。 10、歧管压力表上高压接口接红色管，低压接口接蓝色管，中间接口接黄色管。 二、判断题： （√）1、电磁离合器如安装时间隙过大，在运行时会发出噪声。 （X ）2、当风扇电路因接触不良引起电压过低，对风扇转速影响不大。 （X ）3、如经过蒸发器风量不够，一般会使制冷效果差，不会引起蒸发器冻结。 （√）4、如冷凝器通风不良，散热效果差，空调制冷量将下降，严重会引起管路爆裂。（X ）5、高压开关安装在高压管路上，低压开关安装在低压管路上。 （√）6、高压开关触头分为常闭型和常开型，常开型用来控制冷凝器风扇的高速挡电路。（√）7、高压卸压阀安装在压缩机排气口处，当系统压力过高时，阀门打开，制冷剂溢出而卸压。 （√）8、温度控制器开关，起调节车内温度、防止蒸发器因温度过低而结霜的作用。（X ）9、热敏电阻式温度控制器，其热敏电阻具有负温度系数，即当温度升高时其阻值上升 （√）10、制冷系统安装发动机怠速控制装置，目的是为了保证汽车的怠速性能。 （X ）11、冷却液过热开关其作用是防止压缩机过热的情况下使用空调。 （√）12、压缩机过热开关其作用是防止压缩机过热的情况下使用空调。 （X ）13、制冷剂与火焰接触时会分解为有毒的气体，它能与冷冻油和水互溶。 （X ）14、制冷系统是利用制冷剂在系统循环过程中发生化学变化时吸热和放热的 （X ）15、在使用中，可以将两种不同的制冷剂交换使用。 （√）16、压缩机将低温低压气态制冷剂压缩成高温高压气态制冷剂。（大约70 ~80℃、1.5MPa） （X ）17、当观察到储液干燥器上的视液镜有汽泡时说明制冷剂足够。 （√）18、蒸发器表面结霜是由于进入蒸发器的制冷剂和通过蒸发器表面的风量都过少（√）19、积累器用于回气管路中的气液分离，使制冷剂以气态进入压缩机避免引起液击 （X ）20、真空驱动器可分为单膜片和双膜片，单膜片有一个位置，双膜片有二个位置。
Q C/T 669-2000（2000-12-07发布，2001-07-01实施） 前言 本标准等效采用国际汽车空调协会标准：MACA305-1997。对原标准所推荐的汽车空调管接头型式与尺寸未作修改，仅将英制单位换算成了公制单位。 本标准中的螺纹管接头采用的是美国国家标准ANSI规定的统一螺纹（UN），因目前国内已有许多英制螺纹的生产和使用者，全国螺纹标准化技术委员会也正在考虑将英制螺纹采用过来制定为国家标准，在国家标准尚未制定之前，本标准只能将ANSI作为引用标准。 关于英制统一螺纹，ANSI B1.1与ISO 263：1973、ISO 725：1978、ISO 5864：1993、ISO 68.2:1998是一致的，但ISO标准中缺乏相应的量规和检验体系标准，因此，本标准在引用标准中不再列入ISO标准。 对于中性盐雾试验，原标准采用的是ASTM B117，本标准引用了方法与之等效的GB/T 10125。 本标准的附录A为提示的附录。 本标准由国家机械工业局提出。 本标准由全国汽车标准化技术委员会归口。 本标准起草单位：中国汽车技术研究中心、东风汽车工程研究院、岳阳恒立冷气设备股份有限公司。 本标准主要起草人：刘力、朱彤、郭亮、张远刚。 中华人民共和国汽车行业标准 汽车空调（HFC-134a）用管接头和管件 QC/T 669-2000 1 范围 本标准规定了汽车空调（HFC-134a）用管接头和管件端部的型式、尺寸及技术要求。 本标准适用于汽车空调（HFC-134a）用管接头和管件。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 10125-1997 人造气氛腐蚀试验盐雾试验 ANSI B1.1-1989 英制统一螺纹 ANSI B1.2-1983 英制统一螺纹量规 ANSI/ASME B1.3M-1992 螺纹量规体系 ANSI B1.13-1983 米制螺纹牙型 3 型式与代号 螺纹管接头及其组件的型式与缩写代号按表1规定；
汽车空调的清洗方式与工作原理 汽车空调如何清洗 方法1、用空调清洗剂清洗汽车空调 一般的汽车空调，在进风口都有花粉滤芯器，其功能就是为了阻止车子空调外循环时外部灰尘进入。在清洗空调的时，将花粉滤芯器摘下，把空调泡沫清洗剂从进风口射进去，同时要关紧空调的出风口，避免泡沫清洗剂从出风口流出来。接着，把车发动，打开空调，让泡沫清洗剂在空调系统里进行内循环，这个步骤要持续几分钟，保证泡沫清洗剂循环到空调系统的各个通道。大约5分钟左右，把空调关上，车也熄火，过不了多久污物就会从空调位于底盘的管道系统流出。这种清洗方法适合汽车空调不是特脏的时候。(清洁不够彻底，仍有清洁不到的地方。 方法2、拆解清洗汽车空调 另外一种空调清洗法是拆洗，拆洗较第一种方法麻烦多了，首先你得把仪表台拆开，取出空调的蒸发器。长时间没清洗的空调蒸发器上面肯定布满了尘埃，这时需要用刷子仔细刷干净了。洗好后，把空调重新装上，再使用第一种方法清洗空调。(洗的比较干净，但是很费时间，也很容易在拆的过程中损伤元件) 方法3、(最新技术)免拆蒸发箱可视清洗汽车空调。 汽车空调组成部分 了解汽车空调工作原理，首先了解汽车空调的组成部分。 在汽车空调中一般主要由压缩机、电控离合器、怠速器和控制系统、膨胀阀、贮液干燥器、冷凝器、冷凝风扇、真空电磁阀、蒸发器等组成。汽车空调分高压管路和低压管路。高压侧包括压缩机输出侧、高压管路、冷凝器、贮液干燥器和液体管路;低压侧包括蒸发器、积累器、回气管路、压缩机输入侧和压缩机机油池。
汽车空调工作原理 1、汽车空调工作原理的压缩过程：压缩机吸入蒸发器出口处的低温低压的制冷剂气体，把它压缩成高温高压的气体排出压缩机。 2、汽车空调工作原理的散热过程：高温高压的过热制冷剂气体进入冷凝器，由于压力及温度的降低，制冷剂气体冷凝成液体，并排出大量的热量。 汽车空调不制冷检修的方法 1.制冷剂过多造成制冷不足对天制冷剂过多，一般都是在维修时过量加注制冷剂而造成的，因为在空调系统中制冷剂所占容积的比例是有一定要求的。如果所占比例太多，反而会影响其散热量，即散热量多制冷量就大;反之，散热量少则制冷量就小。同理，若在维修时过多地加入冷却机油，也会制冷系统的散热量下降。检修方法：从干燥罐上方视液镜中观察到。如果汽车空调在运转时从视液镜中看不到一点气泡，压缩机停转后也无气泡，那肯定是制冷剂过多。如果加压的冷却机油量过多，空调系统正常运转时，能从视液镜中看到较为混浊的气泡。当然，若确为制冷剂过多，可以在空调系统低压侧的维修口处慢慢地放出一些即可。 2.制冷剂过少造成制冷剂不足。 造成制冷剂不足的原因大多是由于系统中的制冷剂微量泄漏。倘若空调系统中制冷剂不足，从膨胀阀喷入蒸发器的制冷剂必须也会减少，则制冷剂在蒸发器内蒸发时。吸收的热量也将随之下降，制冷量也就下降了。 检修方法：制冷剂不足也可以从干燥罐上方的视液镜中观察到，在空调正常运转时，若视液镜中有连续不断的缓慢的气泡产生，则制冷剂不足。若出现明显的气泡翻转的情况，则表示制冷剂严重不足。制冷剂若不足，应添加制冷剂，但要注意，若从低压侧添加，禁止制冷剂瓶倒，若从高压侧加入禁止发动机启动。 3 制冷剂与冷冻机油内含杂质过多、微堵而引起制冷量不
