基于51单片机的模拟路灯控制系统
1. 系统设计
1.1 设计要求
一、任务（来自原题）
设计并制作一套模拟路灯控制系统。控制系统结构如图1所示，路灯布置如图2所示。
图1 路灯控制系统示意图
图2 路灯布置示意图（单位：cm）
二、设计要求+
1．基本要求
（1）支路控制器有时钟功能，能设定、显示开关灯时间，并控制整条支路按时开灯和关灯。
（2）支路控制器应能根据环境明暗变化，自动开灯和关灯。
（3）支路控制器应能根据交通情况自动调节亮灯状态：当可移动物体M（在物
体前端标出定位点，由定位点确定物体位置）由左至右到达S点时（见图2），灯1亮；当物体M到达B点时，灯1灭，灯2亮；若物体M由右至左移动时，则亮灯次序与上相反。
（4）支路控制器能分别独立控制每只路灯的开灯和关灯时间。
（5）当路灯出现故障时（灯不亮），支路控制器应发出声光报警信号，并显示有故障路灯的地址编号。
2．发挥部分
（1）自制单元控制器中的LED灯恒流驱动电源。
（2）单元控制器具有调光功能，路灯驱动电源输出功率能在规定时间按设定要求自动减小，该功率应能在20%～100%范围内设定并调节，调节误差≤2%。
（3）性价比高，工作稳定，符合电磁兼容（EMC）方面的要求，无对外干扰或干扰小。
1.2 总体设计方案
1.2.1 功能分解及设计思路
本模拟路灯控制系统的设计方案要实现的主要功能主要分解为以下五个方面：
一是时钟功能及定时开关灯。
二是根据环境明暗变化，自动开灯和关灯。
三是根据交通情况自动调节亮灯状态：当汽车靠近路灯时，路灯能自动点亮；当汽车远离时，路灯自动熄灭。
四声光报警功能，当路灯出现故障时而不亮时，控制器发出信号，并显示有故障路灯的地址编号。
五是根据绿色节能照明要求，采用恒流源驱动LED路灯发亮且能调光，路灯驱动电源输出功率能在20%～100%范围内设定并调节，调节误差≤2%。
以上功能的实现，都是以单片机为核心，在单片机系统实现的输入输出和显示功能的基础上，由单片机的内置逻辑和运算功能，加上一定的外围电路得以实现。针对以上的五个功能，采用模块化的设计思想，以下分别叙述之。
1.2.2 方案论证与比较
1.2.2.1 时钟功能及定时开关机。
方案一：采用专用时钟芯片。
现在流行的串行时钟电路很多，如DS1302、DS1307、PCF8485等。其优势是可以单独使用，直接连接到单片机外围，有自己独立的时钟晶振，精度较高。单片机通过串行接口读取和写入当前的时钟值，时钟芯片的运行受单片机死机的影响少。其缺点一是消耗了单片机IO口资源。二是在编程时需要增加读写串行口的内容，消耗了单片机的运行时间。三是增加了成本。增加了时钟芯片及其外围电路的开支。
DS1302的典型应用电路如图3 所示：
图3 DS1302的典型应用电路
方案二：采用单片机内置时钟振荡电路及定时器构建时间平台。
本方案直接利用单片机的内置定时器，通过定时器的中断和简单运算实现时钟功能。
例如：
ST C单片机，在4M时钟时，单个指令的运行时间是1微秒，设置定时器1每125个指令周期产生一个中断，即125微秒，8个中断后，时间平台是1毫秒，设置以下时间计数变量分别为：
uchar To1mS = 0x00; //当该变量增加到某个数值时,表示经过了1毫秒
uchar T o2mS = 0x00; //当该变量增加到某个数值时,表示经过了2毫秒
uchar Is 2mS = 0; //到达2毫秒时刻
uchar To 20mS = 0x00; //当该变量增加到某个数值时,表示经过了20毫秒
uchar Is20mS = 0; //到达20毫秒时刻
uchar To 1S = 0x00; //当该变量增加到某个数值时,表示经过了1秒
uchar Is1 S = 0; //到达1秒时刻
在秒时间平台，用ToMIN变量，计数60秒后进入分钟平台，计数60分钟后，进入小时平台。
方案二没有增加外置电路，充分利用了单片机的定时器功能，实施简洁方便，主要的缺点是当控制系统断电或死机以后，需要人工重新定时。
本系统的时钟功能实现采用方案二。
1.2.2.2 根据环境明暗变化，自动开灯和关灯功能。
方案一：采用比较器的解决方案。
光敏电阻与固定电阻串联，加一级电压跟随器后输入比较器，与比较器负输入端的电压值进行比较，得到一个高电平或低电平输出，进入单片机的IO口。
优点是电路比较直观，操作比较方便，可直接通过电位器调节路灯的开启亮度。对维护人员的要求不高。
缺点是不方便进行数码控制。
方案二：采用AD变换。
光敏电阻与固定电阻串联，由单片机内置的AD变换接口读入当前的电压值，然后根据读取的电压值判断当前的环境亮度。路灯的开启电平由内部的变量控制。方案二的优点在于可以方便以实现对路灯开启电平的数码控制和远程控制。
本系统采用方案二。
1.2.2.3 根据交通情况自动调节亮灯状态。
当汽车靠近路灯时，路灯能自动点亮；当汽车远离时，路灯自动熄灭。
方案一：采用工业级的光电传感器。这种光电传感器普遍运用于电梯、生产线等工业场所。优点是使用方便，型号很多，输出量是开关量，不需调理电路。缺点是价格较贵。
方案二：采用廉价的红外对射传感器。
红外对射的特点是传输距离较远，能量集中。当没有物体遮挡时，红外光直射到红外探头上，红外接收管连续输出低电平到单片机，当有物体经过时，红外光被遮住，此时红
外探头输出高电平到单片机。由于红外光的发射有一定的偏角，本设计利用了黑色套管遮挡红外发射灯头，以减少红外光的散失。
本系统采用方案二。
1.2.2.4 故障报警功能
采用光敏电阻检测路灯的亮度，同时排除环境光的干扰。
利用单片机的AD口，读入光敏电阻上检测到的路灯亮度值。
1.2.2.5 恒流源驱动LED及20％到100％范围内可调亮度。
方案一：采用恒流源驱动芯片，目前市场上成品的恒流源驱动芯片比较多，一般采用使用取样电阻调节输出电流的方式。这些芯片使用方便，性能较好，但价格较贵。
方案二：采用PWM方式驱动功率三极管输出驱动电流，用电流取样电阻串入LED供电回路，用AD口读取当前的电流值，实现闭环控制。方案二利用了单片机的AD变换资源，同时采用PWM方式，可以使LED工作在断断续续的状态，可以延长LED的使用寿命。
本系统采用方案二。
1.2.3 系统各模块的最终方案
1.3 系统功能说明书（用户使用说明书）
1.3.1 路灯的工作模式
本模拟路灯控制系统具备5种工作模式，分别是自动群控模式、自动分控模式、根据照度自动控制模式、根据交通情况自动控制模式、手动控制模式，下面对每种工作模式简单介绍如下：
（1）自动群控模式
在该模式下，支路控制器根据设定好的定时信息，自动地同时打开或者关闭两盏路灯。系统启动后默认进入该模式。
（2）自动分控模式
在该模式下，支路控制器根据设定好的定时信息，分别控制两盏路灯的开关，例如，当系统的时间和路灯1开灯的时间相等时，开启路灯1；当系统的时间和路灯2关灯的时间相等时开启路灯2。
（3）根据照度自动控制模式
在该模式下，当环境照度低于一定的值时开启两盏路灯，当环境照度高于一定的值时关闭两盏路灯。
（4）根据交通情况自动控制模式
在该模式下，当可移动物体M由左到右到达S点时（见图××），灯1亮；当物体M到达B点时，灯1灭，灯2亮；若物体M由右到左移动时，则亮灯的次序与上相反。
（5）手动控制模式
在手动模式时，两盏路灯只能由支路控制器用增加和减少键手动的调整亮度，路灯的亮度可以在0％～100％自由的上下调整，步进为10％。
（1）～（4）等四种工作模式是互斥的，即在某一时刻只能具有其中的一种功能，不过各种模式可以手动的切换，手动调整路灯亮度的功能在这四种模式中都是有效的。
另外，该路灯控制系统还具备故障检测功能，当路灯出现无法正常工作的状况时，该控制系统能够判定是哪一环节出现问题，并将故障通过声音警报及数码管显示告知用户。
1.3.2 按键操作说明
?支路控制器具备5个按键，分别为时间调整键、模式选择键、增加键、
减少键、确认键。
时间调整键：按时间调整键时，可以循环地选择系统时间、路灯1和2
共同的开关灯时间、路灯1的开关灯时间和路灯2的开关灯时间。
模式选择键：按模式选择键可以进行系统工作模式的切换，顺序为自动
群控模式→自动分控模式→根据照度自动控制模式→根据交通情况自
动控制模式→手动控制模式。
?
?增加、减少键：按这两个键可以对时间或者亮度进行增减，长按时时间
或者亮度可以连续变换。
●确认键：确认键只在时间调整时有效，分别确认小时、分钟、秒的输入。
2. 单元电路设计
2.1 每部分模块的电路设计
2.1.1 电源供电电路
采用变压器与三端稳压器相结合
2.1.2 单片机最小系统
其核心芯片是STC12C5404AD。
2.1.3 输入与输出
键盘：
采用AD变换输入口为键盘输入口，节省了IO口资源。LED显示：
2.1.4 电流源驱动
3. 软件设计
软件采用C语言编写，可移植性和可读性强。
软件编写体现了模块化的任务驱动方式。代码尽量符合变量定义规范。
3.1 -----子程序
本系统包含以下子程序
//键盘处理------------------------------
void KeyboardScan(void); //键盘扫描函数
void KeyboardOperate(uch ar KeyNum);//按键处理函数
/ /定时器处理------------------------------
void InitTimer(void);//定时器参数设定及启动
/ /路灯控制------------------------------
V 特调oid BrightnessSet(uchar LightNum, uchar Brightness);//亮度调整
//AD采样------------------------------
void ADExchange(uchar Num);//AD采样
/************************************************************** * 亮度调整函数* **************************************************************/ void BrightnessSet(uchar LightNum, uchar Brightness)；
额头纹
/***** *********************************************************
* 溢出中断处理程序* **************************************************************/
void interrupt 6 TimerInterrupt(void);
儿也让他3.2 ----系统主程序流程图3.2.1 系统流程图
3.2.2定时器溢出中断处理函数流程图
3.2.3按键扫描流程图
4. 系统测试
4.1 测试仪器流明计而同样问题
数字示波器
功率计
万用表
直流电源等
4.2 指标测试
4.2.1各部分测试的指标
功率测试
功能测试
4.2.2 系统实现的功能1．基本要求
2．发挥部分
3．特色功能
5. 结论
本方案的系统设计符合本次试题的要求，经过功率扩大、电网通讯等方面的改良，可以用于实际路灯控制，是一个低成本，高可靠性的合理方案。
附录
附录 1 程序代码
附录 2 硬件原理图
附录 3 PCB图（部分）
而同样外
学位论文原创性声明
本人郑重声明：所呈交的学位论文，是本人在导师的指导下进行的研究工作所取得的成果。尽我所知，除文中已经特别注明引用的内容和致谢的地方外，本论文不包含任何其他个人或集体已经发表或撰写过的研究成果。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式注明并表示感谢。本人完全意识到本声明的法律结果由本人承担。
学位论文作者（本人签名）：年月日
学位论文出版授权书
本人及导师完全同意《中国博士学位论文全文数据库出版章程》、《中国优秀硕士学位论文全文数据库出版章程》(以下简称“章程”)，愿意将本人的学位论文提交“中国学术期刊（光盘版）电子杂志社”在《中国博士学位论文全文数据库》、《中国优秀硕士学位论文全文数据库》中全文发表和以电子、网络形式公开出版，并同意编入CNKI《中国知识资源总库》，在《中国博硕士学位论文评价数据库》中使用和在互联网上传播，同意按“章程”规定享受相关权益。
论文密级：
一、本课题的内容及研究意义 1、论文研究的目的和意义 如今，照明电路的数量越来越多，使得城市街道、小区内的路灯的用电量占城市用电量的比重越来越大，在用电高峰期时，电网超负荷运行，电网电压都低于额定值，在用电低谷期供电电压又高于额定值，当电压高时不但影响照明设备的使用寿命，而且耗电量也大幅增加，当低谷时，照明设备有不能正常工作。 所以，对城市的路灯的设计已经成为了当务之急，特别是午夜之后车流量急剧减少时，应该适当的关闭路灯，节约用电。但是我国的既节能又能延长路灯寿命的技术相比国外却是落后了，因此智能节能路灯控制系统的设计对于城市的发展至关重要。本论文旨在设计一套对外界光线和电压信号的采集来控制路灯的自动启停以及智能调压的控 制系统，它能对路灯进行稳压、调压、自启动并延长路灯寿命的作用。 2、论文研究内容 本设计可以通过对外界光线和电压信号的采集来控制路灯的自动启停以及智能调压从而减少城市路灯照明耗电量，又对输入电压进行稳压调节来提高用电效率。要求独立选择芯片、设计电路、编制程序、调试、完成整个系统功能。 主要内容如下： (1) 根据控制技术的特点，进行路灯系统设计的整体研究与设计。 (2) 针对光线和电压信号的采集，采用数据采集技术。 (3) 通过按键可对相关的参数值进行设置，从而实现对不同时间进行不同的开灯模式。 (4) 当电压符合额定电压时，系统自动进行稳压。 (5) 在午夜之后降低电压以调节路灯亮度，实现调压。 二、本课题的研究现状和发展趋势 目前，路灯系统一般采用钠灯、水银灯、金卤灯等灯具。这类灯具有发光效率高、光色好、安装简易等优点，被广泛使用，但同时也存在着诸如：功率因子低、对电压要求严格、耗电量大等缺点。 我国目前大部分城市都采用全夜灯的方式进行照明，普遍存在的问题有两点：一方面因为后半夜行人稀少，采用全夜灯的方式浪费太大，因此，有的地方采取前半夜全亮，后半夜全灭的照明方式；有的地方在后半夜采用亮一隔一或亮一隔二的节能措施，此种方式虽然节约了电费支出，却带来了社会治安和交通安全问题，不利于城市安全问题。 另一方面，在后半夜因行人稀少，而应该降低路灯的亮度，以避免光源污染，影响居民的晚间的休息。但由于后半夜是用电低谷期，电力系统电压升高，路灯反而比白天更亮了。这不仅造成了能源浪费，还大大影响了设备和灯具的使用寿命。目前，路灯照明广泛采用高压钠灯，其设计寿命在12000小时以上，在正常情况下至少可用3年，但是由于超压使用，现在路灯的使用寿命仅仅只有1年左右，有的甚至只有几个月，造成
模拟路灯控制系统的毕业论文
————————————————————————————————作者：————————————————————————————————日期：
中文摘要 本作品是具有自动化程度高、运行可靠、使用维护方便的照明控制系统，为城市路灯现代化提供了一些参考方案。系统采用STC单片机为核心的最小系统板，设计了模拟路灯控制系统。控制系统采用定时器设定时钟功能，设定、显示开关灯时间；用了基于555为核心的红外传感器检测物体的定位。路灯单元控制系统采用恒流源供电，具有输出功率调整功能，并能定时调整功率。阐述了基于单片机模拟路灯控制系统实现的设计思想、方法及过程。该模拟控制系统，能有效的节约能源，减少照灯具的损耗。 城市亮化随之被政府所重视，既而大量的资金投入进行建设和改造中去，使得我们的城市夜晚变得灯火辉煌，绚丽多彩，但同时，诸多问题也随之而来：能耗的逐年攀升，产生的某些问题亦逐渐显露出来，如城市路灯的维护量增大，带来人员不足的问题，使得路灯故障时不能得到及时的修复以致造成人民生活的不便；维护费用也随之增加，社会成本过高，电费支出过多，财政承担相对困难，给政府带来了相对大的压力；光污染现象严重……这些问题的产生无疑给当地的路灯管理部门的各方面工作带来很大的压力，因此他们迫切的想解决此问题，故针对这种情况我们设计并制作了这一节能智能型的模拟路灯控制系统，其主要价值在于能更好的节能与监测，在很多方面给人们带来了方便，给维护人员降低了难度。 在白天模式的时候，还能根据环境明暗的变化控制路灯的开启和关闭路灯，在夜晚模式的情况下，根据交通路面情况自动开关灯。当灯出现故障不亮时，能够检测并且通过声光系统报警，显示器上显示故障灯的编号。自制的单元控制器中的LED灯恒流驱动电源，在多数情况下，具有系统稳定，功耗低等特点。 以STC89C51RC为核心，利用时钟控制LED灯的开关时间段，通过红外感应模块将物体运动的信号通过555的TTL高低电平输入单片机，并通过三红外线输入的情况判断物体运行方向，再控制LED灯的开关情况。并完成四方面的功能：时间设定功能，环境明暗判断，独立控制功能，交通条件控制功能。显示部分用LCD 液晶显示，要求能显示实时时间以及对路灯设置的开关灯时。 关键词：STC89C51单片机，红外传感器，1602液晶显示器，DS1302 NE555
毕业论文声明 本人郑重声明： 1．此毕业论文是本人在指导教师指导下独立进行研究取得的成果。除了特别加以标注地方外，本文不包含他人或其它机构已经发表或撰写过的研究成果。对本文研究做出重要贡献的个人与集体均已在文中作了明确标明。本人完全意识到本声明的法律结果由本人承担。 2．本人完全了解学校、学院有关保留、使用学位论文的规定，同意学校与学院保留并向国家有关部门或机构送交此论文的复印件和电子版，允许此文被查阅和借阅。本人授权大学学院可以将此文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本文。 3．若在大学学院毕业论文审查小组复审中，发现本文有抄袭，一切后果均由本人承担，与毕业论文指导老师无关。 4.本人所呈交的毕业论文，是在指导老师的指导下独立进行研究所取得的成果。论文中凡引用他人已经发布或未发表的成果、数据、观点等，均已明确注明出处。论文中已经注明引用的内容外，不包含任何其他个人或集体已经发表或撰写过的研究成果。对本文的研究成果做出重要贡献的个人和集体，均已在论文中已明确的方式标明。 学位论文作者（签名）： 年月
关于毕业论文使用授权的声明 本人在指导老师的指导下所完成的论文及相关的资料（包括图纸、实验记录、原始数据、实物照片、图片、录音带、设计手稿等），知识产权归属华北电力大学。本人完全了解大学有关保存，使用毕业论文的规定。同意学校保存或向国家有关部门或机构送交论文的纸质版或电子版，允许论文被查阅或借阅。本人授权大学可以将本毕业论文的全部或部分内容编入有关数据库进行检索，可以采用任何复制手段保存或编汇本毕业论文。如果发表相关成果，一定征得指导教师同意，且第一署名单位为大学。本人毕业后使用毕业论文或与该论文直接相关的学术论文或成果时，第一署名单位仍然为大学。本人完全了解大学关于收集、保存、使用学位论文的规定，同意如下各项内容： 按照学校要求提交学位论文的印刷本和电子版本；学校有权保存学位论文的印刷本和电子版，并采用影印、缩印、扫描、数字化或其它手段保存或汇编本学位论文；学校有权提供目录检索以及提供本学位论文全文或者部分的阅览服务；学校有权按有关规定向国家有关部门或者机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权大学可以将本学位论文的全部或部分内容编入学校有关数据库和收录到《中国学位论文全文数据库》进行信息服务。在不以赢利为目的的前提下，学校可以适当复制论文的部分或全部内容用于学术活动。 论文作者签名：日期： 指导教师签名：日期： 摘要 随着城市建设和社会经济的迅速发展，城市道路照明作为城市文明与现代化程度的重要标志，已受到越来越多的关注，规模也在不断扩大。路灯是一个城市的照明系统不可分割更无可替代的一部分，现有的路灯管理的方式方法已远远不能满足城市路灯发展与管理的需要，必须依靠现代化的高科技管理手段。由于单片机具有集成度高，处理能力强，可靠性高，系统结构简单，价格低廉的优点，因此在路灯照明工程中被广泛应用。本系统采用MSC-51系列单片机AT89C51和相关的光电检测设备来设计智能光控路灯控制器，利用51系列单片机可编程控制八位逻辑I/O端口实现路灯的智能化，达到节能、自动控制的目的,单片机采集光敏电阻或光电开关的信号控制路灯的亮灭，具有自动检测故障报警等功能，同时根据实际情况，通过计时系统来对时间进行有效的控制，在本设计中，输入是开关按钮，进行时间控制，显示是六个数码管和LED二极管，时
基于zigbee的智能节能路灯控制系统 1 引言 传统的路灯节能系统存在着智能化程度低、通讯稳定程度差、路面照度分布不均等问题。目前路灯电费和管理费用是政府的一项巨大的财政支出。从路灯节能控制系统的成本、可靠性、信息化、应用前景等方面考虑，采用ZigBee无线自组织网络技术无疑是可以实现路灯节能控制系统的智能化、信息化、可靠性高、低成本的目标。 2 系统方案 本系统采用ZigBee和GPRS无线网络两层网络。ZigBee路由节点安装在路灯灯杆上，起着控制路灯节能和为其他节点的信息中寄的作用。在系统各子网路灯控制器通信采用ZigBee协议，无需通信费用，子网控制器是采用GPRS数传终端，对子网采用ZigBee协议与路灯控制器通信，对系统中心通过GPRS通信。ZigBee网络协调器负责建立网络和管理网络，形成一个ZigBee子站，远程控制中心通过GPRS网络于ZigBee子网相联。 ①路灯控制器 主要功能有：控制路灯开关、亮度调节、电流采集、电压采集、计算功率以及功率因数等。 ②子网控制器（GPRS数传终端） 主要功能有：接收和发送子网的所有路灯控制信号、数据记录、报警处理等。它负责控制子网的路灯控制器运行，将系统中心的命令下达给路灯控制器，将路灯控制器及线路信息反馈系统中心。子网控
制器处于系统中心和子网路灯控制器的中间，向上通过GPRS同系统中心通信，向下则是通过ZigBee通讯协议方式，同各个路灯控制器通信。 ③系统中心 系统中心主要实现通过系统控制软件对子网下的路灯控制器进行远程数据访问和控制，包括参数配置，控制命令发送、现场灯具状态收集等。能够显示路灯状态（亮度、电压、电流、功率和功率因数）信息，能够远程控制路灯的开关和调节路灯的亮度，可以实现时序调度事件、读取数据记录、监视事件和报警应答等操作。 3 节能策略 控制模型采用基于功率的闭环控制系统。在容许的超调亮围实现对路灯功率的自动调节，通过单片机控制可控硅的导通角，对路灯的功率进行调节。 智能感应控制。白天，当光线达到预期要求时关灯；晚上，当有人或车辆经过时，控制路灯自动控制打开路灯或者增强路灯的亮度；而在一段时间没有人或车辆经过，自动延时后关闭路灯或者减弱路灯亮度。

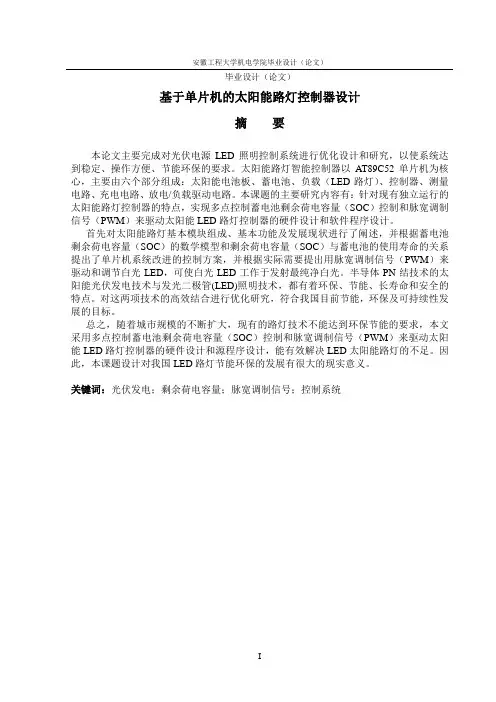

安徽工程大学机电学院毕业设计（论文） 毕业设计论文 基于单片机的太阳能路灯控制器设计 摘要 本论文主要完成对光伏电源LED照明控制系统进行优化设计和研究，以使系统达到稳定、操作方便、节能环保的要求。太阳能路灯智能控制器以AT89C52单片机为核心，主要由六个部分组成：太阳能电池板、蓄电池、负载（LED路灯）、控制器、测量电路、充电电路、放电/负载驱动电路。本课题的主要研究内容有：针对现有独立运行的太阳能路灯控制器的特点，实现多点控制蓄电池剩余荷电容量（SOC）控制和脉宽调制信号（PWM）来驱动太阳能LED路灯控制器的硬件设计和软件程序设计。 首先对太阳能路灯基本模块组成、基本功能及发展现状进行了阐述，并根据蓄电池剩余荷电容量（SOC）的数学模型和剩余荷电容量（SOC）与蓄电池的使用寿命的关系提出了单片机系统改进的控制方案，并根据实际需要提出用脉宽调制信号（PWM）来驱动和调节白光LED，可使白光LED工作于发射最纯净白光。半导体PN结技术的太阳能光伏发电技术与发光二极管(LED)照明技术，都有着环保、节能、长寿命和安全的特点。对这两项技术的高效结合进行优化研究，符合我国目前节能，环保及可持续性发展的目标。 总之，随着城市规模的不断扩大，现有的路灯技术不能达到环保节能的要求，本文采用多点控制蓄电池剩余荷电容量（SOC）控制和脉宽调制信号（PWM）来驱动太阳能LED路灯控制器的硬件设计和源程序设计，能有效解决LED太阳能路灯的不足。因此，本课题设计对我国LED路灯节能环保的发展有很大的现实意义。 关键词：光伏发电；剩余荷电容量；脉宽调制信号；控制系统
