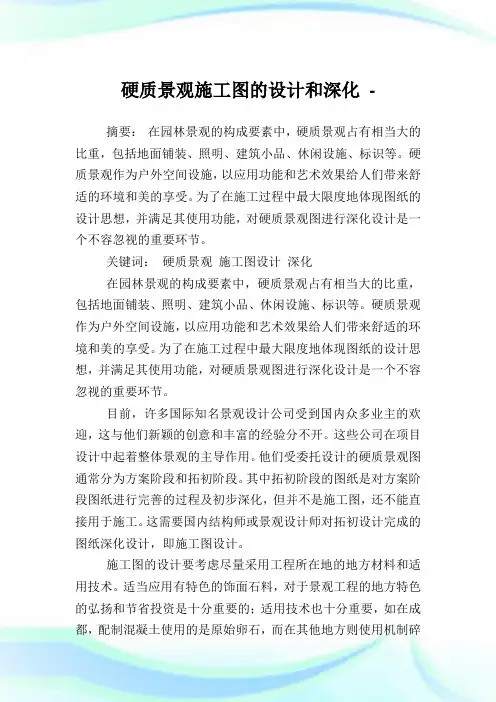

硬质景观施工图的设计和深化??
在园林景观的构成要素中，硬质景观占有相当大的比重，包括地面铺装、照明、建筑小品、休闲设施、标识等。硬质景观作为户外空间设施，以应用功能和艺术效果给人们带来舒适的环境和美的享受。为了在施工过程中最大限度地体现图纸的设计思想，并满足其使用功能，对硬质景观图进行深化设计是一个不容忽视的重要环节。
目前，许多国际知名景观设计公司受到国内众多业主的欢迎，这与他们新颖的创意和丰富的经验分不开。这些公司在项目设计中起着整体景观的主导作用。他们受委托设计的硬质景观图通常分为方案阶段和拓初阶段。其中拓初阶段的图纸是对方案阶段图纸进行完善的过程及初步深化，但并不是施工图，还不能直接用于施工。这需要国内结构师或景观设计师对拓初设计完成的图纸深化设计，即施工图设计。
施工图的设计要考虑尽量采用工程所在地的地方材料和适用技术。适当应用有特色的饰面石料，对于景观工程的地方特色的弘扬和节省投资是十分重要的；适用技术也十分重要，如在成都，配制混凝土使用的是原始卵石，而在其他地方则使用机制碎石。
施工图的完成意味着给硬质景观图进行了第一次深化。但是，结构师或景观设计师在第一次深化时景观场地尚未交付，甚至整体工程尚未开工，所以，此时的深化设计大多是从方案设计空间概念考虑。因此，第一次深化设计的施工图往往在施工时令人颇感棘手。不少事例告诉我们，有些业主不明白景观工程的客观规律，仓促地采用这种第一次深化的施工图施工后，虽然基本是按图施工，有些单位甚至也聘有监理公司，但完工后的遗憾数不胜数。
施工单位按第一次深化的施工图进入施工程序时，景观现场的情况往往已发生变化。这时就需要补充图纸或修改图纸，即更进一步地深化图纸，叫做二次深化。概括起来有以下几种情况：1．补图。设计单位觉得图纸不完整是自己的责任，故由设计单位主动补图。2．现场与图纸不符，需修改图纸。3．建设单位提出的修改。如有些建设单位考虑到造价的因素，提出对部分材料进行更改。这时，很多建设单位都会找回原设计单位，而设计单位也惟有遵照建设单位的意见修改设计。但这种修改一般是施工单位在施工过程中才发现，因此，也容易造成工期延误。要避免这种情况，就需要提前发现问题，但由谁来发现？建设单位、设计单位还是施工单位？建设单位在现场的技术人员较少，即使是经验丰富的工程师也很难做到事事都早期发现；设计单位更不可能由始至终在现场跟踪施工，那就只能指望施工单位了。这样，就需要园林工程施工单位拥有雄厚技术力量和丰富经验以及高度的责任心了。
有经验的施工单位在项目管理的前期，通常会邀请设计单位及有经验的施工技术人员，对施工现场进行详细的观察，并对整套硬质景观图纸进行审图，最大限度地发现原施工图纸上存在的不足和问题，并与设计单位和业主进行沟通。在施工过程中遇到图纸与现场不符的情况，他们会向业主、设计单位及时反映情况，并提出自己的修改意见，尽可能帮助设计单位缩短深化（修改）图纸的时间；对于建设单位提出的材料更改要求，他们会提交效果接近的材料样品以供选择。
