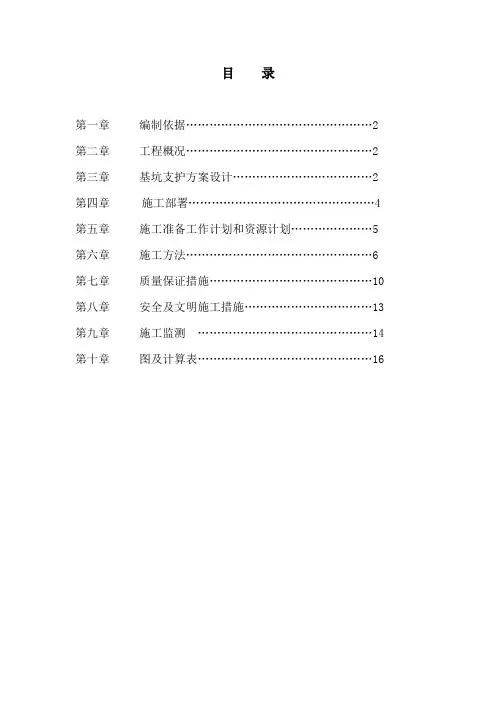

目录
第一章编制依据 (2)
第二章工程概况 (2)
第三章基坑支护方案设计 (2)
第四章施工部署 (4)
第五章施工准备工作计划和资源计划 (5)
第六章施工方法 (6)
第七章质量保证措施 (10)
第八章安全及文明施工措施 (13)
第九章施工监测 (14)
第十章图及计算表 (16)
第一章编制依据
l、甲方提供的工程地质勘察报告及设计的基础图纸。
2、《建筑基坑支护技术规程》（JGJ120－99）；
3、《混凝土结构设计规范》(JBJ 10-89)；
4、《建筑与市政降水工程技术规范》（JGJ/T111-98）；
5、《建筑地基与基础设计规范》（GBJ7-89）；
6、《北京地区建筑地基基础勘察设计规范》；
7、根据我公司多年从事基坑支护设计及施工所积累的经验。
第二章工程概况
2.1工程概况
拟建的航天信息园2#建筑工程，其基础埋深约6.00m。
2.2工程地质、水文地质条件
2.2.1工程地质条件
拟建场地地基土层除上有杂物及填土外，下部均为第四系全新持力层。（详见地质勘察报告）
2.2.2 水文地质条件
据勘测报告显示本场地不受地下水影响。
第三章基坑支护方案设计
3.1 方案选择
根据现场位置，本工程基坑支护拟全部采用1：0.3放坡锚喷进行支护；
3.2 锚喷支护设计方案
锚喷采用Ｃ20碎石砼，厚度为8—10cm，钢筋网片为 6.5双向200×200。加强筋314，横向连接锚杆。土钉设计参数见下表，杆体材料为118钢筋。锚喷面深入基坑底300mm，钢筋砼外沿坡面1000mm，抹平作为散水面，并及时在坡顶施工硬化路面，硬化厚度不应小于10cm。
3.2.1锚喷土钉设计参数
118
118 3.2.2基坑西侧临近现场通道需考虑动荷载对边坡的影响，所以该段支护采用复合土钉墙进行支护，其设计参数如下：
122
118用200×200钢板做垫片，锚杆间距为1.00m。锚杆孔径为150mm，锚杆长度为5.0m，其中自由段长为3.0m，倾角为15°，锚杆头焊接螺栓，靠螺母和螺栓的咬合力锁定。
第四章施工部署4.1 项目组织机构
4.2 工程目标
4.2.1 质量目标：
精心施工，降低成本，确保基坑安全
4.2.2 工期目标：
计划总工期15有效工作日，严格按照甲方监理要求，科学施工，按时保质完成施工任务。
4.2.3 安全目标：
无任何安全事故。
4.2.4 文明施工目标：
争创北京市安全文明施工工地。
4.3施工进度计划
根据甲方要求，在甲方保证三通一平的前提下，总工期为15有效工作日，为了保证基坑安全锚喷分段开挖施工工期为14有效工作日。
第五章施工准备工作计划和资源计划
5.1 施工准备工作
在基础施工前，由总包方项目经理部主持施工准备会议，听取基础施工项目经理部对整个工程的施工准备工作计划，该计划主要反映开工前、施工中必须做的有关工作，内容如下：
5.1.1 技术准备：
熟悉、审查施工图纸及施工方案中各项技术要求；原始资料的调查分析；编制详细施工方案。
5.1.2施工现场准备工作：
地上、地下各种管线及障碍物的勘测定位；地上、地下障碍物的拆除；施工现场的平整；测量放线；临时道路、临时供水、供电等管
线的敷设；临时设施的搭设；现场照明设备的安装；材料堆放和储放；消防保安设施的设置；雨季施工安排。
5.1.3劳动组织准备：
建立各施工部的管理组织，集结施工力量、组织劳动力进场，做好施工人员入场教育，向施工队、工人进行施工技术交底，建立健全各项管理制度。
5.1.4材料、机械准备：
根据相关的设计图纸和施工预算，编制详细的材料、机械设备需要量计划；签订材料供应合同；确定材料运输方案和计划；确定施工机械进场后的存放方法和地点；组织材料按计划进场和保管。
5.1.5 施工场外准备：
对外协调交通、环卫、市容的关系，及扰民、民扰处理的前期准备工作；做好分包工作和签订分包合同。
5.2各项资源需要量计划
5.2.1水电需要量计划：
需用电量：100kW；
需用水量100m3/天。
5.2.2劳动力需要量计划：
5.2.3施工机械需要量计划：
1. 锚喷施工机械设备一览表
2. 土方机械设备计划
以上为保证计划工期要求土方应拥有以上设备能力。
第六章施工方法
6.1 土钉墙施工
6.1.1 土钉墙施工方法
土钉墙施工工艺流程
6.1.2 施工要求
1、土方开挖：
边坡采用反铲挖土机挖土，预留5-10cm人工修坡，开挖深度在土钉孔位下50cm，预留成孔工作面宽度保证6m以上，以确保土钉成孔的工作面。土方开挖严格按设计规定的分层分段开挖，按顺序施工，土钉施工2天一层，上层作业面的土钉及锚喷混凝土强度未达到设计
强度以前，不得进行下一层边坡土方的开挖。
2、边坡清理：
本工程的边坡清理采用人工清理，为确保锚喷砼面层的平整，此工序必须挂线定位，由测量人员放出精确位置。定位放线：由测量人员根据施工方案用明显标记钉放出每一个土钉的位置。
3、土钉主筋制作及安放：
主筋按设计长度下料，外端弯钩与加强筋焊牢，确保端部的主筋抗拉强度，主筋每隔2m焊对中支架，防止主筋偏离土钉中心；注浆时注浆管插入孔内离孔底0.5m左右遇土钉钢筋下放困难时，应查清原因处理后再下放，不可蛮干。
4、造浆及注浆：
采用搅拌机造浆，质检人员应严格控制水灰比为W/C=0.5；注浆采用注浆泵，注浆前将注浆管伸入孔底且孔口用水泥袋封闭，注浆时将注浆管随压力缓慢均匀拔出，保证孔中气体能全部排出。遇有漏浆严重的钻孔，应及时补浆。
5、挂网：
钢筋网片与坡面土体间隙1.5-2cm作为保护层，搭接时上下左右一根对一根搭接绑扎，搭接长度应大于30cm，并端部弯钩。钢筋网片与土钉外端的弯勾焊接成一个整体。
6、喷射砼：
喷射砼顺序可根据地层情况“先锚后喷”或“先喷后锚”（遇砂层时），喷射作业时，空压机风量不宜小于9m3/min，气压0.2-0.5Mpa，喷头水压不应小于0.15 Mpa，喷射距离控制在1.0-2.0m，通过外加
速凝剂控制砼初凝和终凝时间在5-10 min，喷射厚度60—100mm。混凝土配比严格按照设计要求进行，水泥∶砂∶石子=1∶2∶2
7、常见难点解决：
遇地下管网漏水或土层含少量滞水，要准备塑料管（1寸或6分）及滤网以便及时插管排水。若遇砂层局部塌方，要准备砂袋及时回填并立即挂网喷砼后补打锚杆。
8、地面防渗措施:
在基坑四周5.0m范围内不得设置用水点；在场地内的所有用水点，均应设置排水沟，将水引入下水管道。坡顶路面应及时硬化。
9、排水措施：
在基坑周边沿设置排水沟(或排水管道)，防止人工用水的入渗。
10、施工散水：
基坑坡顶面1.0m范围内应用豆石混凝土，以防雨季降雨渗流引起边坡坍塌。
11、坑边积水处理：
堵塞并排出基坑周边附近的人防通道、上下水管道和暖气沟等的积水，防止涌入基坑。
6.2土方施工要求
在基础施工阶段，土方挖运是影响工期的关键。土方与护坡施工存在一定的技术协调，若处理不好这种关系，将直接造成工期的延误和护坡的安全。因此我方会尽量协调好土方单位的相互协作关系。
6.2.1开挖顺序要求：
进场后首先开挖基坑每次开挖超挖深度不大于50cm。开挖流程见
下图：
6.2.2 现场准备
1、作冲洗池和沉淀池准备，冲洗池上要有铁篦子，道路作地面硬化。
2、基坑四周布置6台镝灯及挖土操作面布置4个碘钨灯。
3、测量人员随时撒线，保证开挖线尺寸与标高。
4、妥善处理好相关交通部门关系，并作好开工前的扰民工作。
6.2.3 坡道设置及土方运点
1、进出坡道（一条）设置在基坑东侧或南侧。
2、坡道处土方收尾采用挖土机后退式挖法，装车运走。
6.3雨季施工要求
1、土方施工机械车辆停放需有足够的安全距离。靠近边坡停车应大于3米。
2、土方施工前期可考虑预留部分渣土，以便雨后垫坡道防滑。
3、基坑开挖过程中基坑边3米以内不得堆放重荷材料及施工车辆通行的道路。
4、遇大雨天气来临前应停止土方施工。
第七章 质量保证措施
7.1 质量保证体系
我公司的质量方针是：
用我们的承诺和智慧，雕塑时代的艺术品。整个施工过程将在该质量保证体系下按ISO-9002标准要求进行。
7.2 组织保证体系
基础施工阶段建立由基础施工项目经理领导，主任工程师中间控
制，责任工程师负责的三级管理系统。
7.3 质量管理程序
7.4 各分项工程质量保证措施
7.4.1土钉墙质量保证措施
1、修坡时专人进行测量,确保不吃槽。喷砼时, 由专人检查网长及标志。
2、插入钢筋时由专人检查, 若插入深度不足, 则继续取土成孔，插入钢筋时要将注浆管绑在距孔底0.5m处。
3、注浆时要严格按配比搅浆, 并随成孔随注浆, 注浆渗漏较多时, 要进行二次、三次补浆直到注满。
4、喷砼之前，一定要仔细检查是否按要求安装钢筋保护层垫块。
5、及时修整喷锚面层。
6、土钉墙质量标准见下表：
7.4.2土方开挖质量保证措施
1、土方施工设专人指挥，技术员进行书面交底，严格执行施工方案，绝对禁止碰撞土钉墙。
2、测量员随时测量，保证基底标高，保证垂直边坡不超挖、欠挖，槽底土壤不得扰动。
3、夜间施工有足够的照明。
4、挖土司机必须要按照开挖灰线施工。
7.5 质量问题的处理
如发生质量问题，立即口头上报监理，并在4小时内递交有关质量问题的书面详细报告，包括时间、部位、细节描述、产生原因等。土方开挖过程中，若基坑变形突然加大，应立即停止开挖，并及时回填也可以在其背后进行挖土卸载，以保证基坑的稳定。开挖过程中若局部存水，可以采用明排集中，用潜水泵抽至地面排水系统。
7.6 技术资料
基础施工项目经理部在施工过程中负责收集、整理各种原始资料和记录，并及时上报监理。按照要求，完成技术资料的分类、归档工作。在每项分项工程完成后，在监理规定时间内，
提交符合规定要求的竣工资料（包括竣工图）一份。
第八章安全及文明施工措施
8.1 安全施工
8.1.1 现场要设立健全的安全领导小组。
8.1.2全体人员应认真执行各工种的安全操作规程及有关规定。
8.1.3 施工前，施工负责人要向操作人员做专项技术安全交底，关键部分要下技术指导书。
8.1.4 施工人员进入现场要服从安全员的指挥和监督。进场施工人员必须符合有关北京市劳务人员用工的有关规定及条例，证件齐全。8.1.5施工人员进入现场要进行“三级”安全教育。
8.1.6每天班前五分钟教育，施工负责人必须做施工安全注意事项专项交底。
8.1.7现场电器设备要有漏电保护器，电缆应设可靠绝缘。
8.1.8各种机电设备均应设专人负责管理，电工持证上岗。
8.1.9现场用电设备必须实行三级供电，两级保护。
8.1.10夜间施工，工地应有足够的照明。
8.1.11土方施工机械和运输车辆在进场前进行彻底的检修和保养，确保施工期间机械的正常运转。
8.1.12土方开挖后，按现场安全防护要求在基坑的周围搭设安全保护栏杆，避免人员跌落坑中。
8.1.13施工时，挖掘机严禁碰撞土钉墙或降水设施。
8.1.14施工中如遇地下障碍物（包括古墓、各种管道、管沟、电缆、人防等）时，立即暂停施工，及时报告经理部，待妥善处理后方可继续施工。
8.2 文明施工措施
8.2.1所有土方运输车辆进入现场后禁止鸣笛，以减小噪音。
8.2.2所有施工人员应保持现场卫生，生产及生活垃圾均装入运土车中带走，不得随处抛撒。
8.2.3为保持环境卫生，避免运土车发生遗洒，在现场搭设拍土架，指派专人负责将运土车上的土拍实，并在出口处铺垫湿草袋或钢筋网片。
8.2.4项目经理部每天指派专人清扫运土车经过的路段并洒水。
8.2.5现场空压机做好遮挡，且尽量避免夜间施工。
8.2.6钢筋等材料要码放整齐，砂石料要拍方，水泥要覆盖。
8.2.7现场严禁乱丢水泥袋，水泥袋要放好，回收。
8.2.8喷射砼，尽量减少扬尘，避免污染环境。
8.2.9废弃的水泥浆不得随便排放。
第九章施工监测
9.1 本工程施工监测内容
9.1.1 支护位移的量测
9.1.2 地表开裂状态（位置、裂宽）的观察
9.1.3 基坑渗漏水和基坑内外的地下水位变化
在支护施工阶段，每天监测1次；在完成基坑开挖、变形趋于稳定的情况下可适当减少监测次数。
9.2 监测注意事项
9.2.1对支护位移的测量包括基坑边壁顶部的水平位移与垂直沉降，测点位置选在变形最大或局部地质条件最为不利的地段。应在开挖前进行布点。
9.2.2加强对各种可能危及支护安全的水害来源（如场地周围生产、生活排水，上下水道、储水池罐、化粪池渗漏水，井点降水的排水，因开挖后土体变形造成管道渗水等）的观察。
9.2.3在施工开挖过程中，基坑顶部的侧向位移与当时的开挖深度之比如超过3‰（沙土中）和3‰-5‰（一般粘性土）时，要密切加强观察、分析原因并及时对支护采取加固措施。
9.2.4每次观测应用相同的观测方法和观测线路。
9.2.5观测其间使用一种仪器，一个人操作，不能更换。
9.3 基坑监测方案
采用信息化施工，确保基坑开挖过程中的安全，必须对基坑进行监测，方案如下：
9.3.1观测点的布置：
在土钉墙每隔15m布置一个点。对垂直边坡土钉墙为观测坡顶变形，除作水平位移观测外，还应作沉降观测。
9.3.2观测精度要求：
1、满足国家三级水准测量精度要求；
2、水平误差控制<0.5mm；
3、垂直误差控制<0.5mm。
9.3.3观测时间的确定：
1、基坑开挖每一步都应作基坑变形观测。
2、观测时间间隔每两天一次, 必要时连续观测, 基坑开挖完7天后，可由每两天一次到4天一次, 15天后每周观测一次。
9.4 场地查勘与记录
9.4.1施工前对原场地进行全面调查, 查清有无原始裂缝和异常并作记录, 照像存档。
9.4.2每次观测结果详细记入汇总表并绘制沉降与位移曲线。
9.5 安全措施
9.5.1项目组织现场人员进行防汛安全、消防安全教育。制定安全生产和防火、防汛的具体措施，教育职工注意施工岗位安全，严守各项规章制度。
9.5.2施工现场必须按方案要求作好防汛工作，注意天气预报，注意大风天气及雨季对安全生产带来的影响。
9.5.3用火操作必须经申请同意，并设专人看火，配合好消防器材和消防用水。
第十章图及计算书10.1 计算书
10.2 其它图表
