课程设计
课程名称__EDA技术综合设计与实践__ 题目名称交通灯控制系统
学生学院信息工程学院
专业班级通信工程08（4）
学号 3108002925
学生姓名高高
指导教师李学易
2011 年12 月26 日
基于FPGA 的交通灯控制器的设计
摘要：Verilog 是广泛应用的硬件描述语言，可以用在硬件设计流程的建模、综合和模拟等多个阶段。随着硬件设计规模的不断扩大，应用硬件描述语言进行描述的CPLD 结构，成为设计专用集成电路和其他集成电路的主流。现代城市在日常运行控制中，越来越多的使用红绿灯对交通进行指挥和管理。而一套完整的交通灯控制系统通常要实现自动控制和手动控制去实现其红绿灯的转换。
基于FPGA 设计的交通灯控制系统电路简单、可靠性好。本设计利用Verilog HDL 语言、采用层次化混合输入方式,可控制4个路口的红、黄、绿、左转四盏信号灯,让其按特定的规律进行变化。在QUARTUSⅡ下对系统进行了综合与仿真。仿真结果表明系统可实现十字路口红绿灯及左转弯控制和倒计时显示，并能够自动控制交通灯转变。通过应用Verilog HDL 对交通灯控制器的设计，达到对Verilog HDL 的理解
关键词：FPGA；交通灯自动控制；V erilog HDL；Quartus Ⅱ
1.交通信号控制器设计要求与思路
1.1设计要求
在交通灯系统中（图1）,路口1、2、3、4均需要红、黄、绿、左转四盏灯(用RYGL分别表示) ,并且每个路口都需要一个倒数的计时器,假设绿灯每次维持的时间是40 s ,黄灯为5 s ,左转灯10s，红灯60s，黄灯亮时以一定的频率闪动。交通灯系统大多是自动控制来指挥交通的,但有时需要由交警手动控制红绿灯,所以要求设
计的该交通信号系统需要具有该功能。
实现设计目标如下：
（1）设计一个十字路口的交通灯控制电路，每条路配有红、黄、绿交通信号灯，通过电路对十字路口的两组交通灯的状态实现自动循环控制；
（2）实现东西车道和南北车道上的车辆交替运行，绿灯每次维持的时间是40 s ,黄灯为5 s ,左转灯10s，红灯60s；
（3）要求黄灯亮5 秒后，红灯才能转为绿灯，黄灯亮时以一定的频率闪动；
（4）东西车道和南北车道每次通行的时间不同且可调；
图1 交通灯系统示意图
1.2设计思路
为了便于讨论，我们只讨论路口1（用A表示）和路口4（用B表示）。此交通灯控制系统一共设计有5种工作模式。分别为：方式1 :A 向绿灯长亮,B 向红灯亮。方式2 :A 向左转灯长亮,B 向红灯亮。方式3 :B 向绿灯长亮,A 向红灯亮。方式4 :B 向左转灯长亮,A 向红灯亮。方式5 :自动工作方式,两个方向的灯按照显示的顺序,交替循环显示。系统设有总复位开关,可在任意时间内对系统进行复位。
利用M2M1M0对系统工作的状态进行控制（见表1）。A路口和B路口均需要红黄绿加左转四盏灯。所以输出显示可以用8个LED灯代替。又因为最大显示时间为60s，故用两个数码管即可承担显示一个倒数计时器的任务。
由以上分析可知，系统的输入确定为CLK、RST、M2、M1、M0，输出确定为8个LED灯和4个数码管。在这种情况下，设AB方向状态转换如表2。
S1: M2=1,M1=X,M0=X A绿B红。
S2: M2=1,M1=X,M0=X A黄B红
S3: M2=1,M1=X,M0=X, A左转B红
S4: M2=1,M1=X,M0=X, A黄B红
S5: M2=1,M1=X,M0=X, A红B绿
S6: M2=1,M1=X,M0=X, A红B黄
S7: M2=1,M1=X,M0=X, A红B左转
S8: M2=1,M1=X,M0=X, A红B黄
S9: M2=0,M1=0,M0=0, A长绿B长红
S10: M2=0,M1=0,M0=1, A长左转B长红
S11: M2=0,M1=1,M0=0, A长红B长绿
S12: M2=0,M1=1,M0=1, A长红B长左转
1.3系统设计框图
系统采用的时钟频率为10KHZ ，经分频为1HZ 后送入控制计时电路，同时送入控制计时电路的还有控制信号M2M1M0以及复位信号RST ，控制交通灯的运行状态。经处理后输出LED 灯以及数码管显示电路的控制信号，从而完成整个电路的控制与实现。
图3 系统设计示意图
2.交通信号控制器具体模块设计 2.1时钟分频模块设计
系统的时钟输入为10KHZ 的脉冲，而系统时钟计时模块需要1HZ 的脉冲。分频模块主要为系统提供所需的时钟计时脉冲。该模块将10KHZ 的脉冲信号进行分频，产生1S 的方波（占空比为50%），作为系统时钟计时信号。计时模块用来设
定路口计时器的初值，并为扫描显示译码模块提供倒计时时间。
2.2控制模块设计
控制模块根据外部输入信号，产生系统的状态机，控制其他部分协调工作。控制模块采用状态机进行设计，可定义出5种工作方式。当进入自动工作方式时，一共有8种状态。
2.3扫描显示译码模块设计
扫描显示译码模块可以根据控制信号，驱动交通信号灯以及倒计时数码管的显示，其中数码管的显示采用动态扫描显示。
2.4.顶层文件设计
交通灯的顶层文件是一个原理图文件，它包含3个元件，每一个元件均是由一个模块程序生成。3个元件分别为：fenpinqi模块、control模块、xianshi模块。这些模块均经过设计、编译、仿真，结果正确。最后生成可视化元件。然后将各个模块用具体电气性质的导线连接起来，这样原理图文件就建好了。保存编译。在建立一个vwf波形文件，保存并仿真。实验证明，仿真结果正确，符合预期
3.交通信号控制器功能仿真与测试
利用QUARTUSⅡ仿真测试，结果显示,当rst=1时，此时状态led显示为00100100，意思是A向绿灯亮，B向红灯亮数码管输出均为39（图5）。
图5 QUARTUSⅡ仿真结果示意图（一）
当M2M1M0处于000时，时间输出为0，LED灯显示为A向绿灯，B向红灯。当M2M1M0处于001时，时间输出为0，LED灯显示为A向左转，B向红灯。当M2M1M0处于010时，时间输出为0，LED灯显示为A向红灯，B向绿灯。当M2M1M0处于011时，时间输出为0，LED灯显示为A向红灯，B向左转（图6）。
图6 QUARTUSⅡ仿真结果示意图（二）
当M2等于1时，控制系统进入自动控制状态，数码管倒计时正常，LED灯进入循环状态（图7）。
图7 QUARTUSⅡ仿真结果示意图（三）
4.采用的CPLD器件的型号：EP2C8T144C7
5.结论
通过交通信号控制器功能仿真与测试，本设计达到了预定设计的目的，实现了利用可编程门阵列自动控制十字路口交通灯和计时器，各交通灯及计时器均按设计任务要求正常运行。
再一次的体验到了细心对一个编程者的重要性，和程序的规范性对于程序的
重要性，这些平时我们忽略的问题，其实有时候关乎着我们编程的成功率；还有，verilog HDL设计语言是一门很好的硬件描述语言，可以直白的描述实际的电路，实际的系统模型，易懂而且易于实现，我觉得在以后多加练习，可以对以后的学习和工作带来莫大的帮助。这次期末的课程设计就是对我们的一次考核，也可以说是一次考验，在平时做题目比较简单，而这次课程设计综合考核了我们的学习结果。课程设计培养了学生综合运用所学知识，发现，提出，分析和解决实际问题，锻炼实践能力的重要环节，是对学生实际工作能力的具体训练和考察过程。参考文献
[1]王正勇.基于FPGA 的交通信号控制器的设计《电子测量技术》第31 卷第10期2008 .10
[2] 蓝运维.基于FPGA的交通灯控制系统的仿真《现代电子技术》2006年第9 期总第224 期
[3]《基于CPLD/FPGA 的数字通信系统建模与设计》作者：段吉海黄智伟电
子工业出版社出版日期：2004年8月书号：ISBN 7121002124
附录：程序源代码
分频模块源代码：
module fenpin(clk10k,rst,clk1); //将10K的频率分频为1
input clk10k,rst;
output clk1;
reg [7:0]j;
reg clk1;
always@(posedge clk10k or posedge rst)
if(rst)begin
clk1<=0;
j<=0;
end
else if(j==9999)begin
j<=0;
clk1<=~clk1;
end
else j<=j+1;
endmodule
控制计时模块源代码：
module control(rst,clk1,
M1,M2,M0, //control mood
led, //traffic light
S_NS, //ns seg shiwei
M_NS, //ns seg gewei
S_WE, //
M_WE //
);
input rst,clk1,M1,M2,M0;
output [7:0]led;
//8 LEDs;00000000means"al,ar,ag,ay;bl,br,bg,by"all off;
output [3:0]S_NS,M_NS,S_WE,M_WE;
reg [7:0]led;
reg [3:0]S_NS,M_NS,S_WE,M_WE;
wire [2:0]a; //判断此时的控制位
reg [11:0]state;
parameter S1=12'b000000000001,
S2=12'b000000000010,
S3=12'b000000000100,
S4=12'b000000001000,
S5=12'b000000010000,
S6=12'b000000100000,
S7=12'b000001000000,
S8=12'b000010000000,
S9=12'b000100000000,
S10=12'b001000000000,
S11=12'b010*********,
S12=12'b100000000000;
assign a={M2,M1,M0};
always@(posedge clk1 or posedge rst)
if(rst)begin
state<=S1;
led<=8'b00100100;
S_NS<=3;M_NS<=9;
S_WE<=3;M_WE<=9;
end
else begin
casex(a)
3'b000:begin
state<=S9;
led<=8'b00100100;
S_NS<=0;M_NS<=0;
S_WE<=0;M_WE<=0;
end
3'b001:begin
state<=S10;
led<=8'b10000100;
S_NS<=0;M_NS<=0;
S_WE<=0;M_WE<=0;
end
3'b010:begin
state<=S11;
led<=8'b01000010;
S_NS<=0;M_NS<=0;
S_WE<=0;M_WE<=0;
end
3'b011:begin
state<=S12;
led<=8'b01001000;
S_NS<=0;M_NS<=0;
S_WE<=0;M_WE<=0;
end
3'b1xx:begin
case(state)
S1:if(S_NS==0&&M_NS==0)begin
state<=S2;
led<=8'b00010100;
S_NS<=0;M_NS<=4;
S_WE<=0;M_WE<=4;
end
else if(M_NS) begin
M_NS<=M_NS-1;
M_WE<=M_WE-1;
end
else if(S_NS) begin
M_NS<=9;
M_WE<=9;
S_NS<=S_NS-1;
S_WE<=S_WE-1;
end
S2:if(S_NS==0&&M_NS==0)begin state<=S3;
led<=8'b10000100;
S_NS<=0;M_NS<=9;
S_WE<=0;M_WE<=9;
end
else if(M_NS) begin
led[4]<=~led[4];
led[5]<=0;
M_NS<=M_NS-1;
M_WE<=M_WE-1;
end
else if(S_NS) begin
M_NS<=9;
M_WE<=9;
S_NS<=S_NS-1;
S_WE<=S_WE-1;
end
S3:if(S_NS==0&&M_NS==0)begin state<=S4;
led<=8'b00010100;
S_NS<=0;M_NS<=4;
S_WE<=0;M_WE<=4;
end
else if(M_NS) begin
M_NS<=M_NS-1;
M_WE<=M_WE-1;
end
else if(S_NS) begin
M_NS<=9;
M_WE<=9;
S_NS<=S_NS-1;
S_WE<=S_WE-1;
end
S4:if(S_NS==0&&M_NS==0)begin state<=S5;
led<=8'b01000010;
S_NS<=3;M_NS<=9;
S_WE<=3;M_WE<=9;
end
else if(M_NS) begin
led[4]<=~led[4];
led[7]<=0;
M_NS<=M_NS-1;
end
else if(S_NS) begin
M_NS<=9;
M_WE<=9;
S_NS<=S_NS-1;
S_WE<=S_WE-1;
end
S5:if(S_NS==0&&M_NS==0)begin state<=S6;
led<=8'b01000001;
S_NS<=0;M_NS<=4;
S_WE<=0;M_WE<=4;
end
else if(M_NS) begin
M_NS<=M_NS-1;
M_WE<=M_WE-1;
end
else if(S_NS) begin
M_NS<=9;
M_WE<=9;
S_NS<=S_NS-1;
S_WE<=S_WE-1;
end
S6:if(S_NS==0&&M_NS==0)begin state<=S7;
led<=8'b01001000;
S_NS<=0;M_NS<=9;
S_WE<=0;M_WE<=9;
end
else if(M_NS)begin
led[0]<=~led[0];
led[1]<=0;
M_NS<=M_NS-1;
M_WE<=M_WE-1;
end
else if(S_NS) begin
M_NS<=9;
S_WE<=S_WE-1;
M_WE<=9;
S_NS<=S_NS-1;
end
S7:if(S_NS==0&&M_NS==0)begin state<=S8;
led<=8'b01000001;
S_WE<=0;M_WE<=4;
end
else if(M_NS) begin
M_WE<=M_WE-1;
M_NS<=M_NS-1;
end
else if(S_NS) begin
S_WE<=S_WE-1;
M_WE<=9;
M_NS<=9;
S_NS<=S_NS-1;
end
S8:if(S_NS==0&&M_NS==0)begin
state<=S1;
led<=8'b00100100;
S_NS<=3;M_NS<=9;
S_WE<=3;M_WE<=9;
end
else if(M_NS) begin
led[0]<=~led[0];
led[3]<=0;
M_WE<=M_WE-1;
M_NS<=M_NS-1;
end
else if(S_NS) begin
M_NS<=9;
S_NS<=S_NS-1;
S_WE<=S_WE-1;
M_WE<=9;
end
default: begin
state<=S1;
led<=8'b00100100;
S_NS<=3;M_NS<=9;
S_WE<=3;M_WE<=9;
end
endcase
end
endcase
end
endmodule
显示模块源代码：
module xianshi(rst,clk,S_NS,M_NS,S_WE,M_WE,sel,seg); input rst,clk;
input [2:0]S_NS,M_NS,S_WE,M_WE; output [6:0]sel;
output [3:0]seg;
reg [6:0]sel;
reg [3:0]seg;
reg [15:0] count;
reg [1:0] cnt;
reg [3:0] data;
reg clk_odd;
always@(posedge clk or posedge rst) begin
if(rst)begin
count<=0;
clk_odd<=0;
end
else if(count==9)
begin
clk_odd<=~clk_odd;
count<=0;
end
else
count<=count+1;
end
always @(posedge rst or posedge clk_odd) if (rst)begin
cnt<=2'b00;
end
else cnt<=cnt+1;
always@(posedge rst or posedge clk_odd) if(rst) begin
seg = 4'b1111 ;
end
else begin
case (cnt)
2'b00: begin
seg =4'b1110 ;
data=S_NS;
end
2'b01: begin
seg = 4'b1101 ;
data =M_NS;
end
2'b10:begin
seg= 4'b1011 ;
data=S_WE;
end
2'b11: begin
seg= 4'b0111 ;
data=M_WE;
end
default :
begin
seg = 4'b1111 ;
end
endcase
end
always @ (data or seg)begin
case(data)
4'b0000:sel=7'b1111110;
4'b0001:sel=7'b0110000;
4'b0010:sel=7'b1101101;
4'b0011:sel=7'b1111001;
4'b0100:sel=7'b0110011;
4'b0101:sel=7'b1011011;
4'b0110:sel=7'b1011111;
4'b0111:sel=7'b1110000;
4'b1000:sel=7'b1111111;
4'b1001:sel=7'b1111011;
default:sel=7'b1111110;
endcase
end
endmodule
顶层模块：
module mylight(clk10k,rst,M2,M1,M0,led,seg,sel);
input clk10k,rst,M2,M1,M0;
output [3:0] seg;
output [6:0] sel;
output [7:0] led;
wire [2:0]S_NS,M_NS,S_WE,M_WE;
wire clk_odd,M2,M1,M0;
wire [3:0] seg;
wire [6:0] sel;
control control1(.led(led),.rst(rst),.clk1(clk_odd),.S_NS(S_NS),
.M_NS(M_NS),.S_WE(S_WE),.M_WE(M_WE),.M2(M2),.M1(M1),.M0(M0));
Xianshi xianshi1(.rst(rst),.clk(clk10k),.S_NS(S_NS),.M_NS(M_NS),
.S_WE(S_WE),.M_WE(M_WE),.sel(sel),.seg(seg));
fenpin fenpin1(.clk10k(clk10k),.rst(rst),.clk1(clk_odd));
endmodule
目录 第一章摘要............................................................................ - 2 - 第二章简述PLC ......................................................................... - 3 - 2.1 PLC简介.............................................................................. - 3 - 2.2 PLC工作原理 ...................................................................... - 4 - 2.3 PLC主要功能 ...................................................................... - 6 - 第三章PLC的交通信号灯系统设计.......................................... - 7 - 3.2 流程图如下：.................................................................... - 8 - 3.3程序梯形图设计： ............................................................. - 9 - 第四章总结.............................................................................. - 12 - 4.1程序调试........................................................................... - 12 - 4.2 收获和体会...................................................................... - 12 -
通行时间可变的交通灯控制器设计 module tr1(ng,clk,reset,resets,emergency,lighta,lightb,seg,select); input ng,clk,reset,emergency,resets; output[6:0]seg;//显示用的 output[3:0] lighta,lightb;//a是主干道，b是支干道 output [3:0] select;//选择那一个管子进行显示 reg clk1,clk2;//clk1要5HZ clk2要几千HZ reg [3:0] select; reg tim1,tim2;//这是看你的等有没有变过颜色的控制信号 reg [1:0] cont; reg[2:0]state1,state2,ste;两个控制颜色变化状态的信号。 reg[3:0]lighta,lightb;//a是主干道，b是支干道 reg[3:0]num;//译码器是根据这个东西来译码的 reg [35:0] fout; reg[6:0]seg;//显示 reg[7:0] numa,numb; reg[7:0] red1,red2,green1,green2,yellow1,yellow2,left1,left2; always @(ng ) if(!ng) begin //设置计数初值 green1 <=8'b00110000;//30S red1 <=8'b01010001;//51S yellow1<=8'b00000011;//3S left1 <=8'b00010101; //15S green2 <=8'b00110000;//30S
WORD格式微机原理课程设计 设计题目交通灯的设计 实验课程名称微机原理 姓名王培培 学号080309069 专业09自动化班级2 指导教师张朝龙 开课学期2011至2012学年上学期
一、实验设计方案 实验名称：交通灯的设计实验时间：2011/12/23 小组合作：是□否?小组成员：无 1、实验目的： 分析实际的十字路口交通灯的亮灭过程，用实验箱上的8255实现交通灯的控制。（红，黄，绿三色灯） 2、实验设备及材料： 微机原理和接口技术实验室的实验箱和电脑设备等。 3、理论依据： 此设计是通过并行接口芯片8255A和8086计算机的硬件连接，以及通过8253延时的方法，来实现十字路口交通灯的模拟控制。 如硬件连接图所示（在后），红灯（RLED），黄灯（YLEDD）和绿灯（GLED）分别接在8255 的A，B，C口的低四位端口，PA0，PA1，PA2，PA3分别接1，2，3，4（南东北西）路口的红灯，B，C口类推。8086工作在最小模式，低八位端口AD0~AD7接到8255和8253的D0~D7，AD8~AD15通过地址锁存器8282，接到三八译码器，译码后分别连到8255和8253的CS片选端。8253的 三个门控端接+5V，CLOCK0接由分频器产生的1MHZ的时钟脉冲，OUT0接到CLOCK1和CLOCK，2 OUT1接到8086的AD18，8086通过检测此端口是否有高电平来判断是否30s定时到。OUT2产生 1MHZ方波通过或门和8255的B口共同控制黄灯的闪烁。8255三个口全部工作在方式0既基本 输入输出方式，红绿灯的转换由软件编程实现。
4、实验方法步骤及注意事项： ○1设计思路 红，黄，绿灯可分别接在8255的A口，B口和C口上，灯的亮灭可直接由8086输出0，1 控制。 设8253各口地址分别为：设8253基地址即通道0地址为04A0H，通道1为04A2H，通道2 为04A4H，命令控制口为04A6H。 黄灯闪烁的频率为1HZ，所以想到由8253产生一个1HZ的方波，8255控制或门打开的时 间，在或门打开的时间内，8253将方波信号输入或门使黄灯闪烁。 由于计数值最大为65535,1MHZ/65536的值远大于2HZ,所以采用两个计数器级联的方 式,8253通道0的clock0输入由分频器产生的1MHZ时钟脉冲，工作在方式3即方波发生器方 式，理论设计输出周期为0.01s的方波。1MHZ的时钟脉冲其重复周期为T=1/1MHZ=1s，因此 通道0的计数初值为10000=2710H。由此方波分别作为clock1和clock2的输入时钟脉冲，所以 通道1和通道2的输入时钟频率为100HZ，通道1作计数器工作在方式1，计数初值3000=BB8H 既30s，计数到则输出一个高电平到8255的PA7口，8255将A口数据输入到8086，8086检测 到高电平既完成30s定时。通道2工作在方式3需输出一个1HZ的方波，通过一个或门和8086 共同控制黄灯的闪烁，因此也是工作在方波发生器方式，其计数初值为100=64H，将黄灯的状态 反馈到8055的端口PB7和PC7，同样输入到8086，8086通过两次检测端口状态可知黄灯的状态 变化，计9次状态变化可完成5次闪烁。 三个通道的门控信号都未用，均接＋5V即可。 ○ 2硬件原理及电路图 由于8255A与8086CPU是以低八位数据线相连接的，所以应该是8255A的A1、A 0 线分别与 8086CPU的A2、A线相连，而将8086的 1 A 0 线作为选通信号。如果是按8255A内部地址来看， 则在图中它的地址是PA口地址即(CS+000H)，PB口地址为(CS+001H)，PC口地址为(CS+002H)，
数字电路课程设计报告书 系部名称：电子工程学院 学生姓名： 专业名称：微电子 班级： 实习时间： 题目：交通灯控制器
一实验目的 1.综合应用数字电路知识设计一个交通灯控制器。了解各种元器件的原理及其应用，锻炼自己的动手能力和实际解决问题的能力。 2.深入了解交通灯的工作原理。 二实验要求 1）在十字路口的两个方向上各设一组红黄绿灯，显示顺序为其中一个方向是绿灯，黄灯，红灯，另一方面是红灯，绿灯，黄灯。 2）设置一组数码管，以计时的方式显示允许通行或禁止通行时间，其中一个方向上绿灯亮的时间为20秒，另一个方向上绿灯亮的时间是30秒，黄灯亮的时间都是5秒。 3）当任何一个方向出现特殊情况，按下手动开关，其中一个方向常通行，倒计时停止，当特殊情况结束后，按下自动控制开关，恢复正常状态。 三使用元件 器件型号数量器件型号数量 161 2 LED 6 08 2 电阻4.7K 1 04 3 电阻150K 1 00 1 电阻100欧姆 1 48 2 电容4.7uF 1 74 1 电容103 1 555 1 数码管 2 面包板 1 斜口钳 1 四总体方案的设计 1．分析系统的逻辑功能，画出其框图 交通灯控制系统的原理框图如图所示。它主要由控制器、定时器和秒
脉冲信号发生器等部分组成。秒脉冲发生器是该系统中定时器和控制器的标准时钟信号源，控制器是系统的主要部分，由它控制定时器，数码管和二极管的工作。 2．分析系统的状态变化，列出状态转换表： （1）主干道绿灯亮，支干道红灯亮。表示主干道上的车辆允许通行， 支干道禁止通行。 （2）主干道黄灯亮，支干道红灯亮。表示主干道上未过停车线的车辆停止通行，已过停车线的车辆继续通行，支干道禁止通行。 （3）主干道红灯亮，支干道绿灯亮。表示主干道禁止通行，支干道上的车辆允许通行。 主控部分 秒脉冲发生 器 交通灯 倒计时控制部分 数码管显示 反馈 控制
数电课程设计 学生姓名： 专业：电子信息工程 指导教师： 完成日期： 2016-6-30
摘要 Verilog HDL作为一种规范的硬件描述语言,被广泛应用于电路的设计中。它的设计描述可被不同的工具所支持,可用不同器件来实现。利用Verilog HDL语言自顶向下的设计方法设计交通灯控制系统，使其实现道路交通的正常运转，突出了其作为硬件描述语言的良好的可读性、可移植性和易理解等优点，并通过Quartus5.0完成综合、仿真。此程序通过下载到FPGA芯片后,可应用于实际的交通灯控制系统中。 关键词：Verilog HDL；硬件描述语言；状态；FPGA Abstract As a common language for the description of hardware, Verilog HDL is widely applied in circuit designing. The design description can be supportted by differenttools and implemented by different devices.In this paper, the process of design ing traffic light controller system by the Verilog HDL topdown design method is presented, which has made the road traffic work well, the design of t his system has shown the readability, portability and easily understanding of Verilog HDL as a hard description language Circuit synthesis and simulation are pe rformed by Quartus5.0. The program can be used in the truly traffic light controller system by downloading to the FPGA chip Keywords：Verilog HDL; hardware description language; state; FPGA
三峡职业学院 课程设计 课题名称交通灯控制系统设计 交通灯控制系统设计 摘要：本系统由单片机最小系统、按键（开关）、LED 显示等等组成交通灯演示系统。系统用红、黄、绿三个发光二极管模拟交通灯的红灯、黄灯、绿灯的功能。系统除基本交通灯功能外，还具有倒计时（15秒）、时间设置、紧急情况（按键模拟传感器）处理等功能。 关键词：AT89C51，交通规则 引言：随着日新月异的电子变革，电子产品发生了突飞猛进的巨变，而在其中AT89C51扮演着一个重要的角色，AT89C51单片机具有广泛性、工具性、基础性的几个特点。单片机应成为中等技术人员的重要技术知识层面。近年来，我国工程技术队伍的梯队建设有了很大的进展。各类高职、高专如雨后春笋，涉电专业普遍开设单片机类课程。直观性表现在尽可能让我们在学习基本原理时能直观地看到相关实物及实物表演，使基本原理能实现形象化的表达；实践性表现在我们要通过许多实际操作来理解与掌握单片机的本质与技能；综合性表现在最终能使我们达到运用知识与技能来完成一个应用系统开发的全过程，有助于大学生动手能力的培养和提高，课程设计就是一门应用性很强的课程。如何让我们在学好基础知识的同时，迅速掌握设计应用技术，其中，实验与课程设计环节起着非常重要的作用。对我们学习和掌握单片机设计技术起到积极的作用。 一、方案比较、设计与论证
(1) 电源提供方案 为使模块稳定工作，须有可靠电源。我们考虑了两种电源方案 方案一：采用独立的稳压电源。此方案的优点是稳定可靠，且有各种成熟电路可供选用；缺点是各模块都采用独立电源，会使系统线路变复杂，且可能影响系统各模块的电路电平。 方案二：采用干电池提供电源。该方案的优点是系统简明扼要，线路易于梳理，节约成本；缺点是输出功率不高。 综上所述，我们选择第二种方案。 (2) 显示界面方案: 该系统要求完成数码管倒计时（15s）、状态灯发光二极管（红、黄、绿）的显示功能。基于上述原因，我们考虑了二种方案： 方案一：东西南北四个方向分别采用两位数码管显示倒计时。这种方案只显示有限的符号和数码字苻，并且制作PCB图时有许多的线相交，线路十分的复杂，不易制作原理图与PCB图，无法胜任题目要求。 方案二：东西南北四面各自采用红、黄、绿三个发光二极管显示，采用一个两位数码管显示倒计时，主要优点是易于调整元件在硬制板上摆放的位置，同时也易于PCB图的制作。 综上所述，我们选择方案二。 (3) 输入方案： 题目要求系统能即时的处理外部紧急情况产生的中断，我们讨论了两种方案： 方案一：采用矩阵键盘。该方案的优点是： 可提供较多I/O 口,实现更多的外部中断。直接站单片机的接口少的特点，但操作起来稍显复杂，而且编程也趋于复杂。 方案二：直接在IO口线上接上按键开关。因为设计时精简和优化了电路。 由于该系统对于交通灯等发光二极管的控制，只用单片机本身的I/O 口就可实现，只要一个开关来模拟一个外部的紧急中断，且本身的计数器及RAM已经够用，故选择方案二。 (4) 系统方案： 本系统的硬件采用模块化设计，以单片机控制器为核心，与LED信号灯电路等组成单片机控制信号系统.
1.引言................................................................. 错误！未定义书签。 2.总体设计方案 (2) 2.1. 设计思路 (2) 2.1.1.设计目的 (2) 2.1.2.设计任务和内容 (3) 2.1.3.方案比较、设计与论证 (3) 2.1.4.芯片简介 (6) 2.2. 设计方框图 (12) 3.设计原理分析 (13) 3.1. 交通灯显示时序的理论分析与计算 (13) 3.2. 交通灯显示时间的理论分析与计算 (15) 3.3. 电路模块 (16) 3.3.1.LED数码管显示模块 (16) 3.3.2.LED红绿灯显示模块 (19) 3.3.3.复位电路 (22) 3.3.4.晶振电路 (23) 4.结束语 (23)
6.附录 (24) 6.1. 附录1：程序清单 (24) 6.2. 附录2：电路设计总图 (32) 6.3附录3：实物图 ....................................... 错误！未定义书签。1.总体设计方案 1.1.设计思路 1.1.1.设计目的 （1）加强对单片机和汇编语言的认识，充分掌握和理解设计各部分的工作原理、设计过程、选择芯片器件、模块化编程等多项知 识。 （2）用单片机模拟实现具体应用，使个人设计能够真正使用。（3）把理论知识与实践相结合，充分发挥个人能力，并在实践中锻炼。 （4）提高利用已学知识分析和解决问题的能力。 （5）提高实践动手能力。
1.1. 2.设计任务和内容 1.1. 2.1.设计任务 单片机采用用AT89S52芯片，使用发光二极管（红，黄，绿）代表各个路口的交通灯，用8段数码管对转换时间进行倒时（东西路口15秒，南北路口25秒，黄灯时间5秒）。 1.1. 2.2.设计内容 （1）设计并绘制硬件电路图 （2）制作PCB并焊接好元器件 （3）编写程序并将调试好的程序固化到单片机中 1.1.3.方案比较、设计与论证 1.1.3.1.电源提供方案 为使模块稳定工作，须有可靠电源，采用单片机控制模块提供电源。此方案的优点是系统简明扼要，节约成本；缺点是输出功率不高。综上所述，我们选择第二种方案。 1.1.3. 2.复位方案 复位方式有两种：按键复位与软件复位。由考虑到程序的简洁，避免冗长，本设计采用按键复位，在芯片的复位端口外接复位电路，通过按键对单片机输入一个高电平脉冲，达到复位的目的。

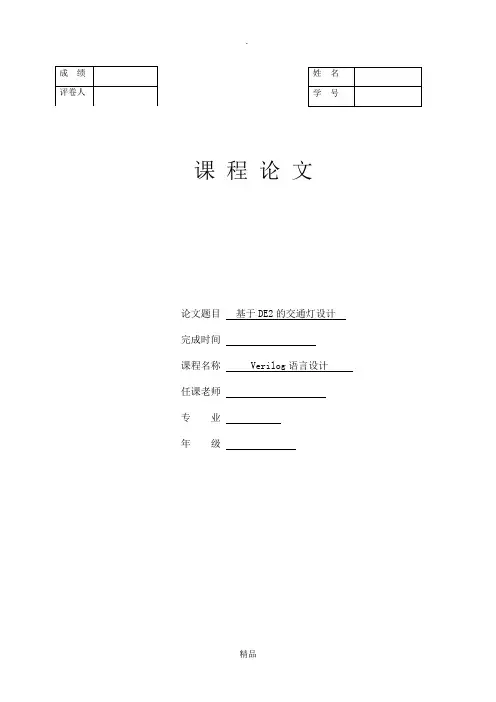

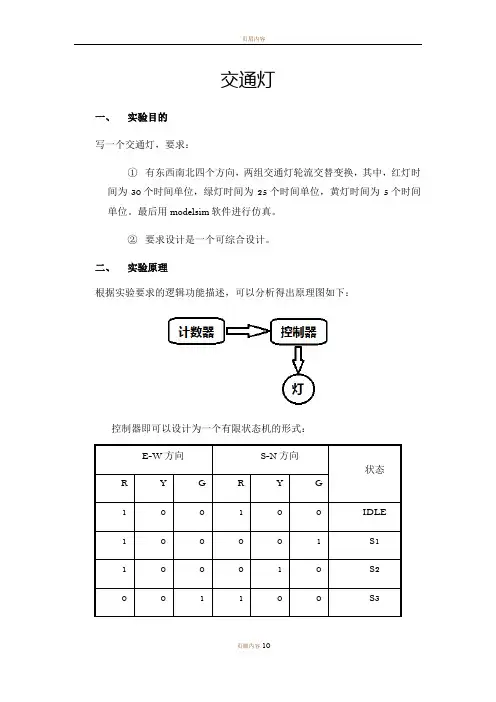

课程论文 论文题目基于DE2的交通灯设计完成时间 课程名称Verilog语言设计 任课老师 专业 年级
