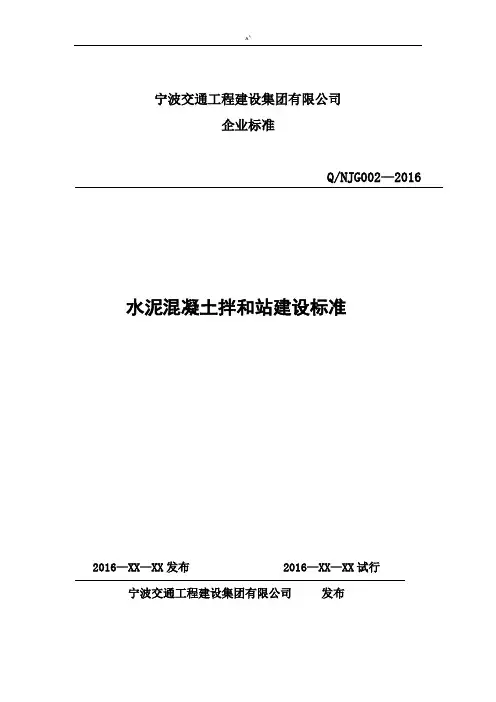

宁波交通工程建设集团有限公司
企业标准
Q/NJG002—2016 水泥混凝土拌和站建设标准
2016—XX—XX发布 2016—XX—XX试行宁波交通工程建设集团有限公司发布
前言
为推行现代化工程管理，强化质量及安全控制措施，规范企业施工现场秩序，增强企业竞争能力，展示企业市场形象，在《浙江省高速公路施工标准化管理实施细则》及交通部《髙速公路施工标准化技术指南》的基础上，结合企业实际情况及施工现场需要，组织编制《水泥混凝土拌和站建设标准》，旨在规范混凝土拌和站管理，推进公司混凝土拌和站建设和管理工作走向标准化、规范化、程序化，确保混凝土拌和站建设安全适用、经济合理。
本《标准》主要内容包括：1、拌和站建设；2、设备配置；3、人力资源；4、生产管理；
5、附录。
本《标准》由宁波交通工程建设集团技术中心负责管理，宁波安途工程建设分公司负责内容的解释。
本《标准》编制单位：宁波交通工程建设集团技术中心
宁波安途工程建设有限公司
本《手册》编制人员：
主编：段群苗
副主编：孔庆立
编制人员：马前民、卢俊宇、骆腾飞、林瀚、宣和平、张世浩、朱伟奇
目录1.总则
1.1编制目的
1.2适用范围
1.3实施基本要求
1.4其它需要说明的事项
2.术语
2.1水泥混凝土
2.2普通混凝土
2.3胶凝材料
3.拌和站建设
3.1 基本要求
3.2 标准化设计
3.2.1选址
3.2.2设计原则
3.2.3生产能力与工程规模
3.2.4审批管理
3.3场地建设
3.3.1总体要求
3.3.2工程征（借）地
3.3.3场地填筑
3.3.4平面规划
3.3.5道路及坪面结构
3.3.6设备基础
3.3.7厂房、仓库设施
3.3.8排水设施
3.3.9管理用房
3.3.10试验室
3.3.11水电设施
3.3.12称重设施
3.3.13环保设施
3.3.14消防设施
3.3.15围墙与门禁
3.3.16图牌
3.4企业CI应用
4设备配置
4.1基本要求
4.2拌和站
4.3料罐
4.4运输设备
4.5环保设备
4.6试验设备
4.7其它辅助设施
5人力资源
5.1岗位配置
5.2岗位职责
5.3人员管理
5.3.1人员资格
5.3.2培训教育
5.3.3管理考核
6生产管理
6.1 基本要求
6.2 组织机构
6.3生产流程
6.3.1生产流程及管理要求
6.3.2运输流程及管理要求
6.4 技术质量管理
6.4.1配合比设计与通知
6.4.2原材料检验
6.4.3混凝土质量检验
6.4.4现场性能抽检试验6.5 材料管理
6.5.1物资管理流程
6.5.2骨料管理要求
6.5.2.1进场
6.5.2.2储存
6.5.2.3报废与回收
6.5.3胶凝材料管理要求
6.5.3.1进场
6.5.3.2储存
6.5.3.3报废
6.6 设备管理
6.6.1拌合设备管理
6.6.2保养与维护
6.6.3设备的标定
6.6.4操作室管理要求
6.6.5运输设备管理要求
6.6.6其它设备管理
6.7 职业健康与安全管理
6.7.1环境管理
6.7.2安全管理
6.7.3安全用电
6.8 成本管理
6.8.1管理体系
6.8.2管理流程
6.8.3管理要求
6.9 信息化管理
6.9.1信息化系统设计
6.9.2系统运行及维护
6.9.3管理要求
6.10 现场管理
附录：1、本标准引用规范、标准本标准用词用语说明
附件：标准条文说明
1.1编制目的
以规范混凝土拌和站管理，推进公司混凝土拌和站建设和管理工作走向标准化、规范化、程序化，确保混凝土拌和站建设安全适用、经济合理。
1.2适用范围
适用于本公司所属新建、在建工程项目拌和站建设、人员设备管理、现场管理、施工安全、环保管理，规范和指导施工作业，明确施工责任，确保产品质量处于受控状态。
1.3实施基本要求
1.3.1推行现代化管理旨在采用统一的工作标准和工作流程，充分利用机械设备的优势，减少技术管理人员、作业人员及辅助人员，提高劳动效率，降低生产成本。
1.3.2现场建拌和站是满足规模化、流水线生产的需要，是提高生产效率，保证产品质量的保证，是当前大规模桥梁建设的大势所趋，是实现企业长远发展的需要。
1.4其它需要说明的事项
拌和站施工管理除应符合本标准外，尚应符合国家颁布的先行有关标准、规范的规定。
2.1混凝土
混凝土：是指胶凝材料将粒状材料胶结成整体的复合固体材料均称为混凝土，它是一种人造石材。
2.2水泥混凝土
水泥混凝土：是指由水泥、砂、石等用水混合结成整体的工程复合材料的统称。通常讲的混凝土一词是指用水泥作胶凝材料，砂、石作集料；与水（加或不加外加剂和掺合料）按一定比例配合，经搅拌、成型、养护而得的水泥混凝土，它广泛应用于土木工程。
2.3普通混凝土
普通混凝土：是指以水泥为胶结材、砂石为粗细集料,按一定组成配合，经密实成型和凝结硬化后形成的干表观密度为1950～2500kg/m3的混凝土材料。2.4胶凝材料
胶凝材料是指通过自身的物理化学作用，由可塑性浆体变为坚硬石状体的过程中，能将散粒或块状材料粘结成为整体的材料，亦称为胶结材料。根据化学组成的不同，胶凝材料可分为无机与有机两大类。石灰、石膏、水泥等工地上俗称为“灰”的建筑材料属于无机胶凝材料；而沥青、天然或合成树脂等属于有机胶凝材料。
2.5拌和站
由供料、贮料、配料、搅拌、出料、控制等系统及结构部件组成，用于生产混凝土的成套设备。
2.6生产率
在规定的试验工况下，混凝土拌和站每小时生产出的混凝土量（以捣实后体积计）。
3.拌和站建设
3.1 基本要求
1）场地原则上选在工地施工现场，合理的运距，便于施工管理与协调。
2）对拌和站场区进行合理规划，科学布置；场地进行硬化；场区内不能有积水，保证排水通畅。
3）机械设备生产的废水、废油不得直接排入河流、湖泊或其它水域中，应根据地理条件合理设置污水排放系统。
4）拌和机等设备安放要确保安全、稳固，并设专用接地网；作业平台、给料仓、水泥罐等涉及人身安全的部位均应设置安全防护装置；传动系统祼露的部位应有防护装置和安全检修保护装置。
5）拌和站临时用电采用三相五线制系统和三级配电二级保护方式，并应安装地线，用电设备实行一机一闸一漏一箱制，不得用一个开关控制二台以上的用电设备。
6）拌和站应设置各种醒目的标识牌，如：配合比标识牌、原材料标识牌、岗位责任牌、岗位安全操作规程牌及各种安全警示牌等。
3.2 标准化设计
3.2.1选址
1) 拌和站选址应远离居民生活区，减少扰民，并远离生态敏感区。
2) 选址应考虑保证通水、通电便捷，尽量靠近主体工程施工部位，以保证运输便捷。
3.2.2设计原则
1）拌和站设计应体现节约用地、节省投资、环保节能、永临结合、合理实用的原则，应重视防灾减灾、文物保护等工作。
2）拌和站设计应综合考虑施工生产情况，合理划分拌和作业区、材料计量区、材料堆放区及运输车辆停放区等。生活设施和办公设施应与生产区分离，尽量利用附近城镇房屋和设施。
3）拌和站的位置和规模应根据运输和工程条件、混凝土最大月施工任务量和高峰强度、拌和物使用时间要求，经技术经济比选确定。
4）拌和站设计应根据施工组织设计统筹考虑，根据地形条件提出规划设计
方案。用地应根据最大月施工任务量、堆放能力等因素确定。设计生产能力应根据混凝土最大月施工任务量和高峰强度确定，并考虑备用。
5）拌和站临时用地应按“因地制宜，综合利用”的原则复垦。
6）拌和站设置除应符合本办法外，尚应符合国家现行有关强制性标准的规定。
3.2.3生产能力与工程规模
根据工程规模的大小来判断混凝土拌和设备的生产能力。年产量10万m3以下，混凝土搅拌设备生产率一般不小于90m3／h；年产量在10万m3以上，混凝土搅拌设备生产率一般为120m3／h。
3.2.4审批管理
项目经理部应根据施工组织安排、工程特点、地形条件等合理规划拌和站，提出可行的规划方案并绘制拌和站场地平面布置图，经集团公司审批，报监理单位、项目管理机构审查，规划方案批复后方可实施。
3.3场地建设
3.3.1总体要求
1) 拌和站应根据工程实际情况集中布置，并采用封闭式管理，四周设置围墙，入口设置电动移门和值班室。
2) 拌和站应按《浙江省高速公路施工标准化管理实施细则》第一分册第4.1.10条有关要求设置简介牌、拌和站组织机构及负责人公示牌、生产工艺流程牌、拌和站管理制度牌、指路导向牌、场地平面布置图、安全生产牌和消防保卫卫生牌等。
3) 拌和站建设应综合考虑施工生产情况，合理划分拌和作业区、材料计量区、材料库、运输车辆停放区、试验区、集料堆放区及生活区，内设洗车池（洗车台）、污水沉淀池和排水系统。生活区应与其它区隔离，生活用房按照《浙江省高速公路施工标准化管理实施细则》相关标准要求建设。
4) 拌和站场地面积、搅拌机组配置及产能应满足生产、施工需求和工程进度要求。
5) 场内路面宜做硬化处理，主要运输道路应采用不小于20cm厚的C20水泥混凝土硬化。场内排水宜按照中间高四周低的原则预设不小于 1.5%排水坡度，
四周宜设置砖砌排水沟，并采用M7.5砂浆抹面。
6) 拌和站各罐体宜联接成整体，安装缆风绳和避雷设施，每一个灌体应喷涂成统一颜色(白色)，应双排竖向绘制“宁波交工”（含LOGO）及工程名称。颜色采用白底蓝字。
3.3.2工程征（借）地
1）认真贯彻、执行国家有关征地拆迁管理的法律、法规和政策，在政府部门、公司的领导下开展拌和站工程征（借）地的工作。
2）协助相关部门谈工程征（借）地的补偿事宜。
3）及时协调处理实施工程征（借）地当中遇到的各种问题。
4）按照有关规定向所属区（县）行政主管部门提报各种用地申请和会签有关工程征（借）地的各种纪要、补偿协议。
5）公司设专职技术人员负责拌和站建设的工程征（借）地工作，与乡（镇）主管部门办理本项目工程征（借）地工作的具体事宜。在工作中禁止弄虚作假，徇私舞弊。
6）复核工程征（借）地用地图纸。
7）根据工程征（借）地用地图测设用地界址，放地界桩，挖出地界沟。并及时调查拌和站建设范围内的各种迁改（如房屋、高低压电线、通信设施、管道设施、水利设施等），分清权属单位，保证基础设施的正常运行。
8）在工程征（借）地过程中，应做到调查数量准确，尽量减少边角房、边角地的问题出现。
9）拌和站建设在使用临时用地时，要做到尽可能保护耕地，不占用好地。在临时用地征地前，提交临时用地申请和平面图、临时建筑位置平面图、1：500的原始地形地貌图、标明用地面积，挖好界沟，做好征地前的各种准备工作，并制定出土地复垦规划。
3.3.3场地填筑
拌和站场地地基处理先清表整平碾压。根据现场实际情况，底层填筑一定厚度毛渣碎石，碾压后场地为方便排水，拌合站生活区、试验室、生产区及粉罐位置均进行放坡处理；料仓区域按照2%坡度进行放坡处理。
根据拌和站平面布置图，由测量人员测量出拌和站场地平面位置、标高，并
用白灰标记。利用推土机，挖掘机及自卸车配合，对场地范围内垃圾、废土等进行处理，对清理出来的含有植物根系的地表土和腐殖土集中妥善存放在就近的边界处，并统一运至弃土场，严禁填埋在填筑范围内以致场地下沉。
根据现场实际情况，场地底层开挖至一定深度，用碎石渣翻填使场地地基密实。场地底层填筑一定厚度碎石渣，填完用压路机分层碾压3-5次。先从一侧边缘开始，逐渐压至中心，再从另一侧边缘同样压至场地中心，即为一遍静压，碾压以后，应再仔细检查平整度和标高，即时修整。场地各区域按规定坡度放坡处理，整平压实。填完后场地硬化处理。
3.3.4平面规划
1）拌和站应封闭管理，包括以下几个基本功能区：砂、石分清洗区，原材料贮存输送区，混凝土搅拌区，物流通道区，办公生活区。各功能区应有明确界限标识。
2）办公生活用房应规整，一般采用一层彩钢屋面板房。办公、生活用房及试验室用房应隔开。各种用房均应设置醒目的建制标牌。
3）各办公及生活用房均应有良好的采光、通风、避暑、保温条件、试验室工间应具备相应的温、湿度条件、
4）场区内机械车辆摆放应整齐有序，物流通道应畅通无阻。
5）拌和站场地应采取合理的混凝土硬化和场地绿化，并应维护环境清洁卫生。
6）工作生活区域排水良好。
3.3.5道路及坪面结构
1）场内道路合理设置，保证原材料进场、砼出场通畅不拥塞。设置一进一出两个出口，场内道路设置成环形单行形。
2）搅拌站场地均进行混凝土硬化处理。场区内原有软土地基，施工前先挖除软土换填砂砾，整平压实，压实度不小于90%。采用C20混凝土硬化处理；站内重载车辆运输通道硬化厚度不小于20cm，其余不小于10cm。
3）场区内主干道围绕搅拌区域设置，方便车辆进出。主干道宽度6m，路面结构采用20cm厚碎石垫石加20cm厚C20混凝土。
4）场区硬化混凝土采用商品混凝土，人工支模后进行浇筑，混凝土振捣采
用插入式振捣棒，面层采用拉毛处理。混凝土浇筑完成后及时进行切缝处理，洒水覆盖养生。按要求设置施工缝及胀缝，施工缝、胀缝等设置要求线形平顺。
3.3.6设备基础
1）按规划布置图进行测量放线，人工协助并做好打桩，采用石灰粉放出拌和设备的平面基础位置以及所需挖的基础部位。
2）开挖基础时，用钢筋或木桩对测放的位置进行引桩延长，并做好标示，在同一基础的两个中心位线位置要在同一条线上，偏差不得大于2cm，开挖采用机械辅以人工开挖。
3）对开挖后的基础处理，在浇筑混凝土和安装预埋件时，要铺设人工制作的钢筋网，预埋件的材质、大小、长短必须按设备图纸中所要求的尺寸，不得擅自改变，基础所需开挖的深度及宽度不得低于图纸中所规定的尺寸。
4）不得随意改变图纸所标示的尺寸和施工说明以及注意事项，如有改动需通知设备制造厂家技术指导前来技术指导，并做出书面的变更依据。
5）基础开挖达到要求后，进行基础平整和地基处理，然后准备预埋件，预埋件的尺寸不得随意改动，如有改动需通知设备制造厂家技术指导前来技术指导，并做出书面的变更依据。
6）预埋件的高程、平面位置以及加强钢筋网安装完成经项目部相关技术负责人验收合格后，申报浇筑混凝土，混凝土标号为C20。
7）浇筑完成前预埋件放置时必须保持上面与地平面±0.00水平及与相邻近预埋铁水平、平行，并不得有扭角、偏离中心的现象(若需基础高于地面预埋铁上面必须基础的最高面平齐)。
8）在浇筑完成，进行人工收面调平处理，采用水准仪进行平整度检校，防止因基础混凝土的不平整造成机械翻侧。
3.3.7厂房、仓库设施
拌和站材料存放区根据现场实际情况设立储料仓，分仓采用砖墙砌筑，水泥砂浆抹面。墙高为2.0m，单仓长10m，宽8.5m，容量170m3（8.5m×10m×2.0m）。
料仓的容量满足最大单批次连续施工的需要，并留有一定余地。仓内地面设2%的坡度，墙下部设预留孔洞，严谨积水。储料仓均采用轻型钢结构搭设顶棚，应满足受力、防风、防雨雪等要求。应按照规定对现场材料进行标识，标识内容
包括材料名称、产地、规格型号、生产日期、出产批号、进场日期、检验状态、进场数量、使用部位等，并应根据不同的检验状态和结果采用统一的材料标识牌进行标识。
3.3.8排水设施
场地硬化按照立轴底、中心高的原则进行，面层排水坡度不小于1.5%，场地四周设30×30cm的排水沟，做到雨天场地不积水，不泥泞，晴天不扬尘。排水沟中水集中汇聚到污水处理池，经过滤处理合格后才进行排放，混凝土运输车在规定地点进行清洗，污水经污水处理池处理合格后才可排放。
3.3.9管理用房
管理用房采用彩钢房设施，按照每间3m×5m标准布置。每间房屋设1.5m×2m塑钢窗2个，1.8m×0.9m门一扇。
3.3.10试验室
拌合站驻地实验室，配备相关实验检测人员，驻地实验室设有如下部室：
a.实验办公室、
b.筛分室、
c.砼力学室、
d.化学分析室
e.养护室
3.3.11水电设施
1）生产生活用电采用网电与自发电结合的方式进行，设集中变压器和柴油发电机。网电距离用电设备线路采用架空方式进行，每50m设线杆一个，其他部位采用地埋方式过线。根据现场用电设备以及电路损耗等验算，主线采用vv3×50+1×16性阻燃电缆，其他分线采用vv3×16+1×10阻燃电缆，生活用电采用zrb-bv-500 3×2.5阻燃电线。考虑遇突发情况现场设125KW生产用发电机1台，50KW生活用发电机1台。
2）在拌和机内设置生产储水池一座，储水池下挖1m,总容积：5m×5m×3m=75m 3，采用红砖砌筑抹面。
3.3.12称重设施
在出入大门口设3m×20m地磅一台，底部采用C30钢筋混凝土基础，基础尺寸5m×22m。地磅两侧采用各10m长的加厚混凝土坡道，以利于车辆上下。地磅左侧设磅房两间，一间为数控显示系统，一间为值班休息。该地磅主要为自用，用于对原材进场及混凝土出场的检验校核。
3.3.13环保设施
1）拌合场施工现场要有专人负责保洁，配备相应的洒水设备，及时洒水冲洗清扫。
2）配备降尘防尘装置，砂石分离器等。
3）拌和机前台及运输车辆清洗处要设置沉淀池。清洗拌和机和运输车辆的污水，未经沉淀处理不得直接排入排水设施，而且排放必须达到标准。
3.3.14消防设施
1）生产用水在拌和站系统内设储水池一处。排水系统沿围墙内四周集中排水沟，各类污水集中排放至按照沉淀蒸发池内。
沉淀蒸发池上口20m×15m，深度5m，采用厚10cmC20混凝土抹面铺砌，与土体形成隔离，并内设不透水土工布以防污水渗透污染地下水。沉淀蒸发池四周2m位置每隔3m设2m高防护栏杆，防护栏杆间1.8高金属封闭网以防人员、机械误入发生危险。
2）配备干粉灭火器、消防筒、消防斧、消防砂池和消防锹等消防设备，保证消防通道宽大于3.5m；制定防火制度，悬挂119火警电话等醒目标志。
3.3.15围墙与门禁
1）围墙使用标准红砖砌筑，厚度24cm（即24砖墙），每隔5m和围墙转角处设砖柱一道（36cm×36cm），围墙高1.8m。
2）门卫设治安保卫巡逻室，供保卫人员，保卫拌和站及相关人员生命财产办公，轮岗休息使用。
3.3.16图牌
1）拌和站大门位置布置绘制详细的现场布置图，站内设置明显的标示牌。
a、拌和站内醒目位置设置工程告示牌、拌和站平面布置图、安全生产牌及监督电话牌、文明施工牌等明示标志。
b、拌和站出入口、拌合楼控制室设置禁止、警告、指令标志。
2）拌和站配合比标志牌：拌和机操作房前醒目位置应悬挂混凝土配合比标识牌，标识牌采用镀锌铁皮制作，油漆喷涂确保不退色，数字采用彩笔填写，字迹工整清新。标识牌应包括以下内容：混凝土设计与施工配合比（包括外加剂），粗细集料的实测含水率及各种材料的每盘的使用量等。
3）材料堆放均有标识牌：标明材料名称、产地、级配范围（粗骨料）、细度
模数（细骨料）、检验日期和结果。已检和待检材料应做好现场标识。
3.3.17设备基础图及场地布置图详见附图。
3.4企业CI应用
按公司CI要求制作旗台、旗杆、门楼、九牌图、宣传栏。围墙外侧按公司CI要求涂刷。
4.设备配置
4.1基本要求
根据实施项目混凝土总方量和有效施工工期及施工组织设计的工程进度安排，考虑运距等因素影响。按照经济适用、合理配置的原则；依据技术先进、性能可靠的要求，分级配备设备。
10万m3以下每站机械设备配备表
10万m3以上每站机械设备配备表
4.2拌和机
1）拌和机配置应根据拌和站规模确定，具体见设备配备表。
2）拌和主机为封闭式强制型；料仓不少于4个，需设防雨棚，且料仓间挡板具有足够高度，防止串料；配料机应支腿加固。为了探测水泥筒仓内水泥储存
量，筒仓内应设置料位指示器；为便于从筒仓内取样检测，应设置专用取样口；为了保证安全，筒仓顶部必须设避雷装置。
3）拌和控制室安装1台分体式空调，保证各部电气元件正常工作。
4）拌和设备要求采用质量法自动计量，水、减水剂计量必须采用全自动电子称量法计量，禁止采用流量或人工计量方式，保证工作的连续性、自动性，电脑控制且具备打印功能。
5）拌和机操作房前醒目位置应悬挂砼配合比标识牌，标识牌采用镀锌铁皮制作，尺寸0.6m×0.8m，油漆喷涂确保不褪色，数字采用彩笔填写，字迹工整清晰。标识牌内应包括以下内容：砼设计与施工配合比（含外加剂），粗细骨料的的实测含水量及各种材料的每盘使用量等。
4.3料罐
1）拌和站应配置不少于3个水泥罐，混凝土中使用的外加剂和粉料如需设罐装设施的则相应增加。确保水泥搅拌温度，做到检验合格后再用。水泥储存罐应配备必要的除尘设置。
2）拌和站应配备不少于4个集料斗，料斗之间设隔板，防止串料。配料斗顶上设置顶棚，防止太阳直接照晒和雨淋。
4.4运输设备
1）运输车数量不少于4辆，且应满足混凝土浇筑连续性的需要。
2）运输车储料罐必须密封、不漏浆，容量不小于6m3。
4.5环保设备
1）设置工程车辆轮胎清洗台。
2）每个水泥罐上设置除尘器。
3）设置砂石分离器。
4.6试验设备
1）工地试验室配备了一套完整的土工、建材、水泥试验项目的仪器设备。
2）每台（件）仪器设备分别建立了档案，制定了《操作规程》并上墙。
3）制定了仪器设备周检计划，定期请计量部门进行仪器设备检定；自检、自校部分仪器定期校验。
4）仪器设备日常使用后清洁干净并作好《仪器设备使用记录薄》的填写工
作。
4.7其它辅助设施
应配备发电设备，其功率必须与拌和站及其他必备电子设备的功率相配。
5.人力资源
5.1岗位配置
拌和站人员基本配备表（每站）
5.1.1站长
拌和站实行站长负责制，站长全面负责拌和站的各项工作，建立健全拌和站的各项规章制度，落实上级部门的管理要求，统一调配车辆，协调拌和站与工区各施工点的工作关系，确保混凝土的正常供应。
资格与资历：具有丰富的管理经验和协调能力，有处理突发事故的经验，从事拌和站管理工作5年以上。
5.1.2 试验与质检负责人
负责抓好原材料及混凝土生产的各项试验检测工作，督促落实上级部门的有关要求，配合工区各施工点开展试验检测工作。负责组织开盘鉴定和生产过程中混凝土性能的检测和调整：对生产过程中的配合比执行、配料、计量误差执行情况；施工现场混凝土浇筑、试件制作情况的监督检查，出现问题与相关方及时沟通。认真落实质量管理制度，执行质量保证措施，及时向施工技术人员和试验室负责人报告现场质量信息。
混凝土拌和站建设标准化 拌和站应满足集中拌和与运输的相关要求，进行合理设计，主要应考虑是否满足高峰期生产进度的要求及节能减排要求。 1.总体要求 1.1 统筹规划，总体布局合理、节约用地、满足施工生产要求。 1.2环境整洁卫生、标识标牌齐全、材料堆放整齐、设备机具停放有序，符合环保要求。 1.3 拌和站产能适当，以满足施工高峰期生产进度的最大需求为原则。 1.4 砂石料等材料的储备能力应根据施工进度安排、料场供应能力、运输条件、季节影响、成本等因素综合确定，一般应不低于15天的需要量（受场地条件限制的，可以酌情减少）。 2. 一般规定 2.1 一个标段原则上可根据混凝土工程量、地形、施工便道及混凝土运输距离可设一个或多个大（中）型拌和站，必须保证在混凝土初凝或重塑前到达并完成浇筑，且符合混凝土浇筑的相关规定。 2.2 混凝土生产应采用集中拌和方式。拌和站设置要有规划，有设计，有图纸，拌和站设置应遵循节约和实用的原则。 2.3 拌和站设置尽量靠近主体工程施工部位，减少拌和料的运输距离，做到运输便利、经济合理；尽量远离生活区、居民区、学校等敏感地带，减少对周边的干扰，尽量设在生活区、居民区、学校的下风向。 2.4 施工单位应在限期内完成拌和站建设，建设内容包括围墙、排水系统、水、电、场区内道路、场地、功能分区及拌和楼等。 2.5 拌和设备拌和能力必须满足施工需要，保证在施工高峰期拌和料不间断供应。同时，配备足够的水泥混凝土搅拌运输车、混凝土泵车等机械设备。 2.6 每个标段所有用于桥涵、隧道等工程的混凝土必须采用具有自动
计量功能的拌和设备集中拌和。严禁使用小型拌和设备生产混凝土。 2.7 拌和站由项目部直接管理，不得分包、转包给其他单位或个人。 2.8 使用商品混凝土必须经监理单位审查、项目建设单位批准，并明确项目建设单位和监理单位对商品混凝土的具体管理、监理措施和相关责任人。 2.9 拌和站所有的安装设备应设置不低于C30水泥混凝土的基座，保证安装设备稳定、牢固；必要时，采取桩基础或扩大基础基座，以及设风缆拉绳等防倾覆措施。 2.10 对于个别隧道洞口因地形条件限制，无法设置大型拌和站的工点，其设置的拌和设备必须配置自动计量系统，并按要求由项目部统一直接管理。 3. 拌和站的选址 拌和站的选址应综合考虑以下五个方面的因素： (1)根据各工区混凝土供应数量，拌和站尽量选在接近最佳经济合理运距的位置。 (2)拌和站选址应便于材料进场，靠近公路或码头。 (3)水、电接入方便，通信畅通。 (4)土地使用成本相对较低。 (5)确保安全 ①不受洪水和泥石流威胁,避开坍方、落石、滑坡、危岩等地段。 ②避开居民集中的地区。 ③避开高压线路及高大树木与通讯线路、光缆保持一定的距离。 ④避开集中爆破区（离集中爆破区500m以外）。 ⑤施工干扰小，利于环保及污染处理。 4. 拌和站的临时设施 4.1 拌和站临时设施一般包含原材料存放区，砂、石筛分和清洗区（视要求），混凝土搅拌区，设备停放区，办公生活区，以及供电系统（变压器、发电机房，配电室），供水系统（蓄水池，水井、泵房或输水管线），
混凝土拌和站建设方案 1.工程概况 XXX拌和站位于XX里程线路左侧30米，承担作业队结构物砼拌和任务，主要供应xx地方砼，砼总量约8万立方米。混凝土类型为普通混凝土，等级有C20、C25、C30、C35混凝土。拌合站占地约5亩。拌合站的建设分基础、设备安装、调试、验收和试运行五个阶段。 2.拌和站设备型号及生产能力 根据实际生产需要拌和站设HZS35拌和机2套，按日工作12h计算，日生产能力约800m3。 拌和站配置六个储存罐，其中40m3水泥罐四个， 40m3粉煤灰罐2个；配置碎石仓4个（5-10mm碎石仓两个，10-20mm碎石仓两个），细骨料仓2个。拌合站场地全部硬化处理。 拌和站附属设施配置见下表： 拌和站附属设施配置表 注：砂石料仓位置见《拌和站平面布置图》 另配备有： ①拌和站附近设置有一长10m宽10m深2m的蓄水池，总计可蓄水约200m3。 3.基础施工 3.1平面布置 拌和站的平面位置详见《施工总平面布置图》，具体位置由测量人员实地放线确定。 3.2扩大基础施工 待测量人员将拌合站各基础位置放样后进行扩大基础开挖。水泥罐、拌和楼等基础平面布置及开挖尺寸应满足厂家提供的基础施工图纸，按照地基承载力验算结果确定。 3.3场地硬化
拌和站场地进行硬化处理。施工前将地表浮土清除后，进行碾压，要求压实度＞95%，基底承载力不小于100kpa；面层采用20cm厚C20混凝土。 4.拌和站安装方案 4.1平面布置 拌和站平面布置见《第一拌和站平面布置图》 4.2安装准备 4.2.1现场人员的配置 4.2.2机械设备配置;配置2台25t汽车吊相互配合进行拌和站安装。并配备揽风绳8根。 4.2.3安装前对设备进行全面的检查；选用的电气设备及电器元件符合拌合站的工作性能和工作环境，并有合格证。金属构件的成套性和完好性。 4.2.3检查预埋件的位置、数量符合要求。 4.2.4基础的位置和及承载能力符合要求。 4.2.5准备电焊机2台、气焊装置2套、电工工具1套。 4.3安装 4.3.1安装顺序： 设备基础施工—控制房安装—搅拌主机安装—皮带输送系统的安装—配料站的安装—粉罐安装—水泥输送系统安装—电气系统安装—施工排污水沟—水池、沉淀池及外加剂池施工—拌合站围护—地面硬化处理—上料台施工 4.3.2安装注意事项 ○1主机基础及配料站安装需用水平仪校正 ○2各节点的螺栓必须紧固，不得漏装。 ○3搅拌主楼基础位置误差小于2㎜，混凝土硬化后才能安装主楼及粉罐。 ○4搅拌站设置专用接地网，与粉罐有可靠的电气连接，其接地电阻不小于10Ω；
拌合站标准化管理实施细则 第一章总则 第一条为全面响应济青高速铁路有限公司（以下简称地方建指）《工地混凝土拌合站标准化管理实施细则》（以下简称《实施细则》），深入推进标准化管理工作，进一步规范混凝土拌和站管理，推进项目部混凝土拌和站建设和管理工作走向标准化、规范化、程序化，确保混凝土拌和站建设安全适用、经济合理，制定本实施细则。采用委托生产混凝土方式的拌和站，参照本细则执行。 第二章领导小组和基本规定 第二条领导小组 项目部应成立拌合站标准化管理领导小组,负责拌合站标准化管理的组织领导。领导小组成员如下： 组长：项目经理 副组长：常务副经理、总工程师、副经理 组员：安全环保部、质量管理部、工程技术部、物资设备部、中心试验室等。 领导小组下设办公室，办公室设在中心试验室，部长任办公室主任，协助领导小组做好标准化管理的日常工作。 第三条拌和站实行专业化生产管理，由公司所属上海伍铁混凝土公司组织实施。 第四条拌和站实行站长负责制，站长对混凝土产品质量和生产安全负直接责任。 第五条拌和站建成后须经地方建指验收合格，方准投入正式生产。
第六条项目部根据地方建指《实施细则》和公司相关管理制度，制定项目拌和站标准化管理办法或编制标准化管理手册，建立标准化管理体系，确定信息化管理流程。须制定以下基本的规章制度： 1、管理机构图； 2、工作程序、工艺流程与质量管理制度； 3、岗位责任制； 4、仪器设备操作规程、保养维修及管理制度； 5、仪器设备的计量检定、校准及管理制度； 6、搅拌站安全、卫生、环保管理制度； 7、文档资料管理制度； 8、混凝土配合比控制和管理制度； 9、混凝土生产、运输和调度管理制度； 10、原材料质量控制措施； 11、信息化管理制度。 第七条拌和站须建立信息管理系统，并接入铁路建设信息管理平台。 第八条拌和站有关标准、规范、规程等技术文件应配备齐全。 第三章建站及人员机械配备 第九条拌和站前期规划 （一）拌和站选址原则 拌和站选址和建设须符合国家环水保相关规定，避开易发地质灾害、水源保护地、自然保护区、水害及其它灾害位置，方便生产和运输。具备洗车条件及污水统一排放处理。 拌和站的场地应根据拌和站生产数量确定规模，拌和站建设标
梧州至柳州高速公路NOAO1-3土建工程拌合站建设施工方案 中国水电 中国水电 编制： 审核： 审批： 梧州至柳州高速公路NOAO1-3标段 中国水电建设集团路桥工程有限公司项目经理部 二〇一三年八月十五日
1、编制依据 ①《广西高速公路施工标准化技术指南》 ②梧州至柳州高速公路施工图； ③《公路桥涵施工技术规范》 (JTG/T F50-2011)； ④《公路工程施工安全技术规范》（JTJ076-95）； ⑤现场踏勘及调查了解的施工环境、条件等； ⑥《标准化拌和站建设及工作手册》。 2、编制原则 ①工厂化、集约化、专业化原则； ②确保工期的原则； ③质量第一的原则； ④安全第一、预防为主的原则； ⑤科学管理的原则； ⑥文明施工的原则； ⑧遵照执行标准、规范的原则。 3、工程概况 本标段共有大桥1506m/4座、隧道2018.5m/2座、盖板涵42道、互通立交2处、分离立交188m/2座，服务区1处。桥梁上部结构蒙江大桥为预应力混凝土T梁，其余桥梁为预制混凝土小箱梁，桥面宽2×12.2m，下部为桩柱式墩、桩式台，基础采用钻孔灌注桩基础。共计浇筑混凝土28万m3。 4、拌和站建设方案 拌和站占地面积12125㎡。拌和站的建设应充分满足《广西高速公路施工标准化技术指南》的要求。 拌站的建设步骤为：总体规划施工进度安排场地处理、基础建设排水沟设置设备安装、房屋建设标志牌设置场地硬化、路面硬化。 （1）总体规划
混凝土拌合站应急预案 拌和站应根据工程实际情况集中布置，采取封闭式管理，拌和站内设置工地试验室、材料堆放区、拌和作业区、计量作业，运输车辆停放区。具体布置详见附图《混凝土拌和站平面布置图》。 页脚内容20
拌和站建设标准化图文详解 混凝土集中拌制，对混凝土的原材料、拌和质量进行集中管理，是提高混凝土质量、消除结构工程混凝土质量通病的有效途径。 目录： 1 集料仓、2进料斗、3 水泥降温措施、4 拌合站环保措施 内容介绍： 各高速公路项目重视混凝土拌和站建设，根据各自工程规模和特点，因地制宜，合理选址，统一规划，注重环保，建成的混凝土拌和站的总体布局、场地硬化、排水系统、料仓防雨和分隔、堆料、拌和设备及环保措施等均符合“双标管理”要求，且各具特色，达到混凝土生产专业化、标准化的目的。 地势平坦且混凝土用量大合同段，混凝土拌和站建设规模大，场地开阔
山区且用地受限合同段，混凝土拌和站建设因地制宜，布局合理 沥青混合料拌和站布局合理，各功能分区明确清晰 1 集料仓
根据工程需要，拌和站设置多个容量满足要求的集料仓，不同规格材料分区堆放，并在隔墙上清晰标识各种材料名称、规格、数量、质量状态等信息；集料仓均搭设防雨棚，采用水泥混凝土硬底化，设置不小于4% 的地面排水横坡，仓内排水系统完善，场地干净整洁。 根据需要设置集料仓，并设有待检集料仓 在隔墙上设置堆料线和清仓线，控制堆料高度和及时清理仓底材料
建设中的料仓防雨棚
混凝土隔墙厚度及高度达标 2 进料斗 拌和机进料斗设置封闭式防雨棚（有的进料斗防雨棚与集料仓雨棚相连），防止集料在进料斗上被雨水淋湿，保证集料含水量稳定；并在进料斗和防雨棚上设置显眼的集料规格和集料仓号，便于对应装料，防止错误装料影响混凝土质量。根据进料斗宽度，采取收窄铲车上料斗宽度的方法使之与拌和机进料斗宽度相匹配，防止铲车上料时出现串料问题。
XX搅拌站信息化建设方案中国联合网络通信有限公司石家庄市分公司 2015-3-10
目录 1.前言 (3) 2.XX搅拌站信息化建设方案 (3) 2.1 搅拌车视频指挥调度系统 (3) 2.2 车辆管理系统 (7) 3、搅拌站视频指挥调度系统成功案例 (11) 4、中国联通公司优势 (12) 5、售后服务保证 (13)
1.前言 XX搅拌站是正定县联通公司的重要客户，主要是对车辆运输进行有效管理，对司机进行实时调度和信息的及时传达，石家庄联通结合自身业务特点提供的信息化建设方案可帮助搅拌站对其下属车辆、工程车辆进行及时调度，也可进行车车之间对讲，对易违章路段进行规避，同时司机可用手机进行施工现场录像，集团管理人员可通过系统平台进行现场监控，与此同时可对每辆工程车辆进行定位，路线查询等工作。2.X X搅拌站信息化建设方案 2.1搅拌车视频指挥调度系统 1、系统介绍 此系统是面向政府、执法单位以及各行业集团客户推出的基于有线网络和3G网络的具备融合语音数字集群、移动视频实时调度、GPS全球定位、数据实时交互等能力于一体的多媒体综合视讯类产品，旨在实现客户对内部人员工作的高效管理、实时可视化的指挥与调度等快速增长的需求，提升客户生产、经营、服务能力，达到提高客户自身价值的目的。 主要可以为客户提供多种集群调度服务： 集群调度服务；
视频会议服务； 视频监控服务； GPS定位业务和呼叫中心服务； 2、系统组网 整个网络结构分为四个部分，如下图所示： 系统组网结构图 服务器平台：搅拌站视频指挥调度平台，联通侧；调度台：调度PC机，实现调度功能，客户侧；终端：安卓客户端、普通安卓手机； 网络：分为公网接入方式和专网接入方式。 3、系统功能
宁波交通工程建设集团有限公司 企业标准 Q/NJG002—2016 水泥混凝土拌和站建设标准 2016—XX—XX发布 2016—XX—XX试行宁波交通工程建设集团有限公司发布
前言 为推行现代化工程管理，强化质量及安全控制措施，规范企业施工现场秩序，增强企业竞争能力，展示企业市场形象，在《浙江省高速公路施工标准化管理实施细则》及交通部《髙速公路施工标准化技术指南》的基础上，结合企业实际情况及施工现场需要，组织编制《水泥混凝土拌和站建设标准》，旨在规范混凝土拌和站管理，推进公司混凝土拌和站建设和管理工作走向标准化、规范化、程序化，确保混凝土拌和站建设安全适用、经济合理。 本《标准》主要内容包括：1、拌和站建设；2、设备配置；3、人力资源；4、生产管理； 5、附录。 本《标准》由宁波交通工程建设集团技术中心负责管理，宁波安途工程建设分公司负责内容的解释。 本《标准》编制单位：宁波交通工程建设集团技术中心 宁波安途工程建设有限公司 本《手册》编制人员： 主编：段群苗 副主编：孔庆立 编制人员：马前民、卢俊宇、骆腾飞、林瀚、宣和平、张世浩、朱伟奇
目录1.总则 1.1编制目的 1.2适用范围 1.3实施基本要求 1.4其它需要说明的事项 2.术语 2.1水泥混凝土 2.2普通混凝土 2.3胶凝材料 3.拌和站建设 3.1 基本要求 3.2 标准化设计 3.2.1选址 3.2.2设计原则 3.2.3生产能力与工程规模 3.2.4审批管理 3.3场地建设 3.3.1总体要求 3.3.2工程征（借）地 3.3.3场地填筑 3.3.4平面规划 3.3.5道路及坪面结构 3.3.6设备基础 3.3.7厂房、仓库设施 3.3.8排水设施 3.3.9管理用房 3.3.10试验室 3.3.11水电设施 3.3.12称重设施

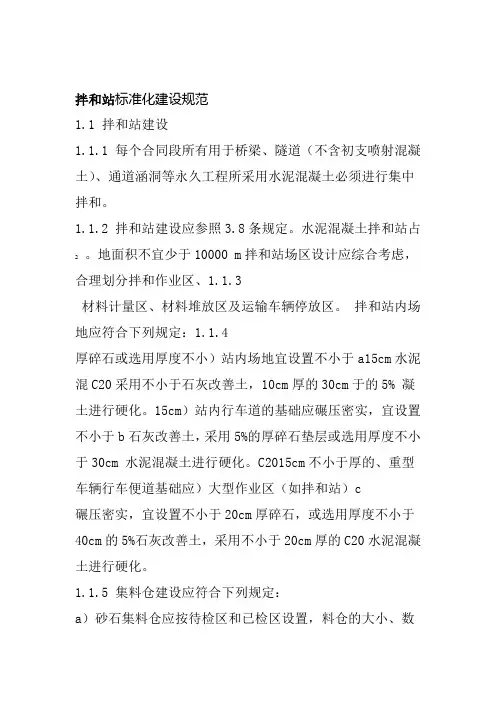

拌和站标准化建设规范 1.1 拌和站建设 1.1.1 每个合同段所有用于桥梁、隧道（不含初支喷射混凝土）、通道涵洞等永久工程所采用水泥混凝土必须进行集中拌和。 1.1.2 拌和站建设应参照3.8条规定。水泥混凝土拌和站占 2。地面积不宜少于10000 m拌和站场区设计应综合考虑，合理划分拌和作业区、1.1.3 材料计量区、材料堆放区及运输车辆停放区。拌和站内场 地应符合下列规定：1.1.4 厚碎石或选用厚度不小）站内场地宜设置不小于a15cm水泥 混C20采用不小于石灰改善土，10cm厚的30cm于的5% 凝 土进行硬化。15cm）站内行车道的基础应碾压密实，宜设置 不小于b石灰改善土，采用5%的厚碎石垫层或选用厚度不小 于30cm 水泥混凝土进行硬化。C2015cm不小于厚的、重型 车辆行车便道基础应）大型作业区（如拌和站）c 碾压密实，宜设置不小于20cm厚碎石，或选用厚度不小于 40cm的5%石灰改善土，采用不小于20cm厚的C20水泥混凝 土进行硬化。 1.1.5 集料仓建设应符合下列规定： a）砂石集料仓应按待检区和已检区设置，料仓的大小、数
量应根据工程需要合理设置。 b）砂石集料仓应设置防雨棚，防雨棚下部应采用钢结构， 棚顶采用彩钢瓦，四周应有围护，能遮挡雨雪，棚高不小于7.5m。防雨棚设计须充分考虑到雨雪和强风的影响，应有足够的强度和刚度。 c）料仓之间应采用砌墙体或水泥混凝土墙体隔开，顶宽不 小于30cm，高度以集料不串料为原则，但不小于180cm，墙体采用水泥砂浆抹面，墙体端部设置黄黑警示标线；仓内地面应设不小于4%的单向排水坡，不得积水；仓外应设置排水沟，排水沟宽度不小于20cm，深度不小于20cm，沟顶宜用 格栅网覆盖。 搅拌机料仓及配料斗上方需搭设防雨棚，配料斗棚高1.1.6 度以满足装载机作业为宜，防雨棚应采用钢结构，棚顶采用彩钢板。 1.1.7 原材料管理应符合下列规定： a）散装水泥、粉煤灰应使用储存罐储存，不同厂家、品种、标号、批次应分罐保存，严禁混装。散装水泥、掺和料储存罐应按规定要求安装避雷设施，并设置缆风绳。 b）集料应按不同粒径、不同品种分仓存放，严禁混堆或交 叉堆放；含泥量超过规范要求或C40及其以上水泥混凝土用的砂石料应在装车地点进行清洗；进场后集料应按规定标识其质量检验状态。
精品文档 施工方案报批单 施工单位：山西路桥第二工程有限公司合同号：LJ 1 施工单位：山西远方路桥（集团）有限责任公司合同号：LJ 2 监理单位：北京泰克华诚技术信息咨询有限公司编号：
. 精品文档 京乌高速公路 预制场标准化建设方案 一标审批：王天生二标审批：马德宏
2015申报日期：年月日 . 精品文档 目录 方案说明 (4) 一、预制场工程简介 (4) 二、人员及机械设备 (5) 三、具体建设方案 (7) 四、安全保证体系 (12) 五、质量保证体系 (13)
. 精品文档 方案说明 2014年前期进行了预制梁场建设，各项工作已经完成，现根据业主下发《山西省重点公路工程建设施工标准化活动汇总材料》以及总监办对预制场标准化建设施工的要求，项目部对标准化文件进行专项会议研究，结合工程实际情况，对前期已经建设好的箱梁底座计划重新整体规划进行整改，具体落实，转变思想全面展开标准化施工。 依据省厅重点办要求把标准化要求贯穿于施工的各个环节，要更加注重以人文本，节约资源，保护环境，要更加注重工程建设总体目标的全面协调，要更加注重工程的质量耐久性，从而保证公路建设快速发展、科学发展、可持续发展，特制定本方案，实现备件的统一集约生产，减少重复劳动和材料损耗，提高了施工效
率。 现把建设方案汇报如下： 一、预制场工程简介 按照达到交通便利、安全环保、就近原则两标段合建预制梁场选址位于天镇县新平堡镇北约0.9km处，达到“三通一平”的要求，占地约52亩。预制场采用全封闭管理，分为制梁区、存梁区、拌合区、材料堆放区、钢筋加工区、生活区、办公区，生活区和办公区与其他区隔开。 . 精品文档 京乌一标主要工程量如下： 京乌二标主要工程量如下：
. 第一章工程概况 1.1 编制依据 1.1.1《浙江省甬台温高速公路复线温州南塘至黄华段工程第 3 合同段施工图设计》； 1.1.2《浙江省高速公路标准化实施管理细则》； 1.1.3《建筑机械使用安全技术规程（JGJ33-2001）》； 1.1.4《混凝土结构工程施工质量验收规范（GB50204-2002 ）》； 1.1.5《临时性建（构）筑物应用技术规程（DGJ08-114-2005 ）》； 1.1.6《施工现场临时用电安全技术规范（JGJ46-2005）》； 1.1.7《建设工程施工现场供用电安全规范（GB50194-93 ）》； 1.1.8《建筑施工安全检查标准（JGJ59-99）》； 1.1.9《中交二航局项目临建管理办法》； 1.2 工程概况 本工程路线全长 4.5925km ，其中拓宽段 2.880km ，新建段 1.7125km 。拓宽段总体呈东 西走向，起点位于乐清枢纽起点，起点桩号K43+400 ，沿现有老路双侧拓宽，终于乐清枢 纽终点桩号K46+280。新建段总体呈南北走向，起点为新线与甬台温高速交叉点 （ K263+605），路线向南跨过乐清城市中心大道，到达盛岙村西侧第 4 标段起点，终点桩 号 K265+317.5 。 本工程混凝土约 10.19 万方，分 C20、C25、C30、C40、C50 五种标号，主要用于桥梁 与涵洞及路基路面附属工程。 1.3 地理位置 拌和站位于盐盆街道盛岙村西侧，具体地理位置为：吴岙高架桥21# 墩西侧 600 米， 紧邻城市中心大道。地势平坦、开阔，进出道路方便，混凝土运输通过城市中心大道运至 现场各工点。 第二章总体部署 本工程设置混凝土拌和站 1 座，承担本工程内全部混凝土拌和任务。拌和站由办公区、 生活区、堆料区、拌和区四部分组成。占地总面积为 12357m2，其中建筑面积 680m2，堆料区 面积3500m2，场地硬化面积9217m2。具体平面布置见图2-1 ：《混凝土拌和站平面布置图》。
混凝土拌和站建设标准化拌和站应满足集中拌和与运输的相关要求，进行合理设计，主要应考虑是否满足高峰期生产进度的要求及节能减排要求。 1.总体要求统筹规划，总体布局合理、节约用地、满足施工生产要求。环境整洁卫生、标识标牌齐全、材料堆放整齐、设备机具停放有序，符合环保要求。拌和站产能适当，以满足施工高峰期生产进度的最大需求为原则。 砂石料等材料的储备能力应根据施工进度安排、料场供应能力、运输天的需要量（受15条件、季节影响、成本等因素综合确定，一般应不低于。场地条件限制的，可以酌情减少）一般规定2. 一个标段原则上可根据混凝土工程量、地形、施工便道及混凝土运输距离可设一个或多个大（中）型拌和站，必须保证在混凝土初凝或重塑前到达并完成浇筑，且符合混凝土浇筑的相关规定。混凝土生产应采用集中拌和方式。拌和站设置要有规划，有设计，有 图纸，拌和站设置应遵循节约和实用的原则。拌和站设置尽量靠近主体工程施工部位，减少拌和料的运输距离，做 到运输便利、经济合理；尽量远离生活区、居民区、学校等敏感地带，减少对周边的干扰，尽量设在生活区、居民区、学校的下风向。排水系统、施工单位应在限期内完成拌和站建设，建设内容包括围墙、水、电、场区内道路、场地、功能分区及拌和楼等。拌和设备拌和能力必须满足施工需要，保证在施工高峰期拌和料不间 配备足够的水泥混凝土搅拌运输车、混凝土泵车等机械设备。同时，
断供应。每个标段所有用于桥涵、隧道等工程的混凝土必须采用具有自动计量功能的拌和设备集中拌和。严禁使用小型拌和设备生产混凝土。． 拌和站由项目部直接管理，不得分包、转包给其他单位或个人。 使用商品混凝土必须经监理单位审查、项目建设单位批准，并明确项目建设单位和监理单位对商品混凝土的具体管理、监理措施和相关责任人。 拌和站所有的安装设备应设置不低于C30水泥混凝土的基座，保证安装设备稳定、牢固；必要时，采取桩基础或扩大基础基座，以及设风缆拉绳等防倾覆措施。 对于个别隧道洞口因地形条件限制，无法设置大型拌和站的工点，其设置的拌和设备必须配置自动计量系统，并按要求由项目部统一直接管理。 3. 拌和站的选址 拌和站的选址应综合考虑以下五个方面的因素： (1)根据各工区混凝土供应数量，拌和站尽量选在接近最佳经济合理运距的位置。 (2)拌和站选址应便于材料进场，靠近公路或码头。 (3)水、电接入方便，通信畅通。 (4)土地使用成本相对较低。 (5)确保安全 ①不受洪水和泥石流威胁,避开坍方、落石、滑坡、危岩等地段。
*********工程建设项目 ***合同段 （K0+000-K1+000） 拌合场建设方案 编制： 复核： 审批： *****股份有限公司****项目 ****项目经理部 ****年*月*日
WCB600型水稳拌合站建设方案 一、编制依据及原则 1、方案编制依据 （1）本标段合同文件； （2）《*********项目工程管理办法汇编》； （3）《公路路面基层施工技术规范》（JTJ 034—2000）； （4）《施工现场临时用电安全技术规范》（JGJ46—2005）； （5）《建设工程施工现场消防安全技术规范》（GB50720—2011）； （6）本公司所拥有的机械设备、管理水平及多年积累的高速公路施工经验； （7）本标段总体施工组织设计和总体施工进度计划； （8）既征临时用地的位置、面积、形状等特点。 2、编制原则 （1）严格遵循*********工程管理办法汇编的要求为原则。能够正确指导水泥稳定料拌合站建设，确保建站符合要求。 （2）坚持实事求是的原则。实事求是的确定建站规划和场地布置，确保按标准、安全的完成场站建设任务。 二、工程概况 ***标段起讫桩号为K20+000～K29+000，全长9km。全线5%水稳（55%砂砾+45%碎石）（厚200mm）202914㎡；4.5%水泥稳定级配碎石（厚360mm）197580㎡。建设水稳拌合站进行厂拌。 三、拌合站选址、规划及布局
1、选址 水稳拌合站建在密山市兴凯湖乡原新民小学院内，距离主线600米，地势开阔、交通便利、水电供应充足。 2、规划及布局 （1）采用封闭式管理，场地四周设置彩钢瓦围墙，墙高2m，围墙坚实、稳固、整齐美观。入口设置栅门，试验室设置在场内。 （2）水稳拌合站布局充分利用既有临时征地的特点和现有设施情况，充分考虑施工生产情况，合理划分拌合站作业区、运输车辆停放区、试验区、集料堆放区，并设置排水系统。 （3）拟建水稳拌合站占地长145m，宽90m，共计13050㎡，具体布置详见附图《水稳站平面布置图》。 四、计划投入人员、机械设备、材料情况 1、人员 普工10人，电工2人，机械操作手6人，设备安装技术人员4人，测量、施工技术员2人，材料、协调等方面管理人员3人，拌合场建设现场负责人1人。 2、机械设备 360挖掘机1台，ZL50装载机1台，135KW推土机1台， 20T 压路机1台，50t吊车1台，发电机1台及其它小型设备。 3、材料 拌合场建设所用碎石、水泥、中砂、砌筑挡料墙所用空心砖等建筑材料在当地采购，直接运到工地，采购、运输便捷。
武汉城市圈环线高速公路仙桃段 第二合同段 混凝土拌和站标准化建设方案 编制：______________ 复核：______________ 审批：______________ 武汉城市圈环线高速仙桃段第二合同段 中建五局项目经理部 2013年3月
目录 一、工程概述 (3) 二、选址情况 (3) 三、拌合站建设方案 (4) 3.1拌和站规划 (4) 3.2设备选型 (4) 3.3人员配置 (7) 3.4场地建设 (8) 3.5临时用电、消防布置…………………………………………………………… 15 3.6排水设计与施工 (16) 3.7场区标识、标牌施工…………………………………………………………… 16
混凝土拌和站标准化建设 一、工程概述 本合同段属于仙桃市西流河镇、沙湖镇范围内，起于仙桃市西流河镇金桥村，止于沙湖镇滩湖村，起点与武汉城市圈环线高速公路仙桃段1标段对接，终点与武汉城市圈环线高速公路荆州段对接，桩号为K153+000～K175+938，全长22.938Km。 本合同段共有特大桥4座：苟美湖特大桥、沙湖中心沟大桥、沙湖特大桥、东荆河特大桥；大桥2座：连接线电排河桥、沙湖互通A匝道桥；小桥1座：连接线红土堰沟桥；盖板涵5道，通道8道。共有C30混凝土约42.5万方，C50混凝土约25.4万方。根据施工总体进度计划，主体混凝土需要在21个月内浇筑完成，通过生产能力核算，为便于项目组织生产，和三个分部有效管理站场，项目部决定在全线布置三座混凝土拌和站。分别由三个分部进行调度管理。 1号拌和站主要负责供应苟美湖特大桥砼供应，其中C30砼9.865万方，C40、C50砼6.3837万方。 2号沙湖中心沟大桥以及全线范围内小桥、涵洞、通道的混凝土，其中C30混凝土约8.083万方，C40、C50混凝土约5.043万方。 3号拌合站主要负责供应沙湖特大桥、东荆河特大桥的混凝土，其中C30混凝土约24万方，C50混凝土约13.8万方。
青岛地铁R3线搅拌站建设方案 1、编制依据 1.1中交青岛轨道工程R3线梁场及搅拌站建设图纸。 1.2 《混凝土结构工程施工及验收规范》（GB50204-2002）。 1.3 南方路基HZS系列水泥商品混凝土搅拌站说明资料。 1.4郑州砼之杰HZS120混凝土搅拌站资料。 1.5《建筑机械使用安全技术规程》（JGJ33-86）。 1.6青建城字[2012]82号号青岛市轨道交通工程安全文明施工标准化图集(1)。 2、工程概况： 2．1工程概况 中交青岛轨道工程R3线，一期工程正线长28.8km，其中地下线长15.90km，高架线长12.66km，敞口段0.24km。该工程由一航局和三航局两个单位参建，三航局有三个公司参加：即四公司（六工区）做高架,主要包含四站三区间，即泰山路站、珠海路站、世纪大道站、大珠山站，泰山路—珠海路区间、珠海路—世纪大道区间、世纪大道—大珠山区间；三公司（二工区）做预制梁场、两个车站及一区间，即嘉年华站、灵山卫站，嘉年华—灵山卫区间；铁路公司（一工区）做一个车站及一个区间，即井冈山路站，井冈山路—嘉年华路区间。三个单位现场共需混凝土约39万立方：其中六工区13.5万立方、一工区12.5万立方、二工区约13万立方（其中梁场约6万立方）。混凝土分类主要有：桩基、承台、墩身、盖梁、连续梁、预制箱梁及隧道抗渗混凝土。综合上述混凝土量，我工区计划在梁场内建设混凝土拌合站一座，给梁场及现场施工供应混凝土。 2.2混凝土搅拌站概况 搅拌站占地约21710m2，初定由两套3方楼搅拌站和两套2方楼搅拌站组成，搅拌站设有完成的生产区、生活区、办公区、大棚区、备料区、地磅房和门卫室。计划建设两套大门，方便原材料的进场和混凝土的出场。搅拌站有完整的排水系统，完善的冲洗设施。布置见附件1 梁场平面布置图。
仙游县仙港大道(疏港公路)路基处治与路面完善工程第一标段（K1+000～K11+973.819） 混凝土拌合站施工方案 编制： 复核： 审核： 抚州市阳光路桥工程有限公司 仙游县仙港大道(疏港公路)路基处治与路面完善工程 第一标段项目经理部 2013年7月27日
一、工程概况 仙游县仙港大道(疏港公路)路基处治与路面完善工程，段落全长21.260618km,扣除试验段的1.1km水泥砼路面的，实际里程20.160618km。本项目设计起点为K1+100，位于鲤南镇涵井村，终点为K21+260.618I,位于枫亭镇上浒村，接枫亭市政段水泥砼路面。仙港大道按二级公路标准，设计全线共分为第一标段和第二标段，第一标段起讫点桩号为K1+100～K11+973.819，全长 10.873819km。 二、拌合站平面布置 受便道运输影响，考虑施工备料方便，我合同段拟建设一座拌合场，供应全线的混凝土结构物施工。拌合场设置在改路的右方YK7+750，占地面积4500㎡,设1套HZS-120及3套强制式拌合站，共设4个料仓，单个料仓长15m，宽12m。 具体见附图《混凝土拌合站平面布置图》。 三、拌合站场地硬化 拌合站场地平整后进行混凝土硬化处理，底垫层填筑20cm厚片碎石填筑，顶面层全部采用15cm厚C20混凝土进行硬化，硬化面积约4500m2。拌合站行车道路及重车上料道路采用20cm片、碎石填筑，顶面层全部采用20cm C20混凝土进行硬化。路面比料仓低3cm，上料便道和料仓相交处设置U型排水沟，深度不大于3cm，能排水即可。 料仓隔墙基础宽度为75cm，深50cm。隔墙高度为地面（混凝土硬化后）以上200cm，宽度为37cm（37墙），采用水泥砂浆抹面，分料隔墙下部预留孔洞，严禁积水。料仓内部采用C20混凝土硬化20cm，朝上料便道方向设置4%的排水横坡。 场地硬化按照四周低、中心高的原则进行：面层排水坡度为 1.5%，四周设置排水沟，排水沟底采用M7.5砂浆抹面。 1套HZS-120及2套强制式拌合站设置一个水池进行施工用水的存储，水池长8m，宽3.2m，高3m（具体见附图《混凝土拌合站平面布置图》）。水池底及四周使用砖砌，四周厚度为24cm。底部厚度12cm，并采用M7.5砂浆抹面。 四、拌合站生产能力说明 按混凝土配合比中的砂石比例，同时考虑台风季节材料运输的影响，拌合站设1个砂子料仓，约180 m2；设3个碎石料，约540 m2。按平均堆料高度为4.0 m计算，料仓可存720m3砂，2160m3碎石。能满足施工高峰期1个星期左右的用量。并在离工地5公里左右拟建一个面积约5000 m2大型储料仓，能满足施工高峰期1个月左右的用量。拌合站水泥采用陆运，受交通影响小，基本能满足施工要求。
第一章工程概况 1.1编制依据 1.1.1《浙江省甬台温高速公路复线温州南塘至黄华段工程第3合同段施工图设计》； 1.1.2《浙江省高速公路标准化实施管理细则》； 1.1.3《建筑机械使用安全技术规程（JGJ33-2001）》； 1.1.4《混凝土结构工程施工质量验收规范（GB50204-2002）》； 1.1.5《临时性建（构）筑物应用技术规程（DGJ08-114-2005）》； 1.1.6《施工现场临时用电安全技术规范（JGJ46-2005）》； 1.1.7《建设工程施工现场供用电安全规范（GB50194-93）》； 1.1.8《建筑施工安全检查标准（JGJ59-99）》； 1.1.9《中交二航局项目临建管理办法》； 1.2工程概况 本工程路线全长4.5925km，其中拓宽段2.880km，新建段1.7125km。拓宽段总体呈东西走向，起点位于乐清枢纽起点，起点桩号K43+400，沿现有老路双侧拓宽，终于乐清枢纽终点桩号K46+280。新建段总体呈南北走向，起点为新线与甬台温高速交叉点（K263+605），路线向南跨过乐清城市中心大道，到达盛岙村西侧第4标段起点，终点桩号K265+317.5。 本工程混凝土约10.19万方，分C20、C25、C30、C40、C50五种标号，主要用于桥梁与涵洞及路基路面附属工程。 1.3地理位置 拌和站位于盐盆街道盛岙村西侧，具体地理位置为：吴岙高架桥21#墩西侧600米，紧邻城市中心大道。地势平坦、开阔，进出道路方便，混凝土运输通过城市中心大道运至现场各工点。 第二章总体部署 本工程设置混凝土拌和站1座，承担本工程内全部混凝土拌和任务。拌和站由办公区、生活区、堆料区、拌和区四部分组成。占地总面积为12357m2，其中建筑面积680m2，堆料区面积3500m2，场地硬化面积9217m2。具体平面布置见图2-1：《混凝土拌和站平面布置图》。 2.1设计原则 本拌和站设计考虑因素主要为标准化工地、合同工期、单次混凝土最大拌和量及经济
混凝土拌和站建设标准 根据京沪高速铁路高性能混凝土标准要求，确保高性能混凝土拌合质量，满足工程施工中混凝土的及时、连续、可靠供应、及本单位的具体要求制定本标准。 本标准适用于中铁二局京沪高速铁路项目经理部新建拌和站. 一、基本设施 1.1拌和站应建设在紧邻施工现场，交通、水电便利处，且要 尽量远离居民区。 1.2拌和站必须砌筑围墙围护。 1.3拌和站必须有独立的水源供应系统。 1.4拌和站必须有备用电源。 1.5拌和站应设置生产区（原材料储存区、搅拌区、停机区）、 办公区（实验室、会议室、资料室、办公室）、生活区（宿舍、食堂、澡堂）。 1.6拌和站必须配置消防设施。 1.7拌和站场区内及进出场道路必须硬化。 二、生产设备、设施配置 1、拌和设备配置 1.1拌和站必须安装两台及以上搅拌机。 1.2每台搅拌机搅拌能力为120立方米/小时。 1.3拌和机的运转、计量、记录必须使用计算机进行控制。 1.4拌和机的骨料配料斗不少于4个。
2、原材料储存设施 2.1砂石料储存仓不少于6个，料仓设围墙围护，相邻料仓之间砌墙隔离。 2.2砂石料仓地面必须用混凝土硬化，上方设防晒、防尘、防雨、保温棚。 2.3每台拌和机配置粉体材料储存罐4个，每个粉罐容量不小于100吨。 2.4拌和站必须设置液体材料储存池，每个储存池容积不小于2立方米。 2.5拌和站应具有搅拌用水供应系统，必须设置搅拌用水水池至少一个，水池容积不小于100立方米。 2.6配套设备 3、试验室 3.1试验室的工作面积不小于120平方米，养护室面积不小于30平方米，办公室面积不小于24平方米。 3.2试验室配备试验设备必须满足京沪高速铁路高性能混凝土试验检测要求，且采用数字化的一流设备。 4、办公设施 4.1拌和站应建办公室不少于2间，会议室1间，资料室1间，配置必要的办公用具设施。 4.2拌和站应配备生产调度指挥车辆。 5、生活设施
如意城搅拌站建设方案 根据项目施工内容需要建设一座商混搅拌站，搅拌站占地面积 6 亩，搅拌站由搅拌楼、骨料场地、运输车间及附属工程（如蓄水池、生活办公房、配电室等）。 本站采用JS1500型搅拌机，配有相应设备皮带输送机、集料皮带机、配料机（四仓），搅拌站里还配有仓库和外加剂，储水池以及搅拌楼，每小时可生产混凝土80M3 左右，满足施工要求，搅拌机后设有 4 个粉罐，分别是 1 个粉煤灰、 2 个水泥罐、一个外加剂罐，罐内必须储存7 天左右用量，为应急备用一辆散装水泥罐车，在骨料场地分别建设有4200M2 的砂、石堆料储存场地，配有 2 台装载机进行堆料及向搅拌机骨料仓装料，外加剂等材料建立专属材料库，以便存放和管理；有 4 台混凝土搅拌输送车运输混凝土，可确保工程砼的输送。本站的用电，建议使用电力专线，安装一台变压器，为防止电网停电，专门配备一台315KW 发电机，是搅拌站自备电源。 搅拌站四周用砖砌墙，可以在墙外栽种些许花草、树木。 搅拌站必须满足一下要求： ①设立自动计量的搅拌系统，每个配料系统必须满足二级碎石级配的要求， 所有的计量仪器必须经过标定。 ②搅拌站按全封闭设置，防止灰尘污染空气。 ③砂和碎石堆放场地必须全面硬化，隔墙的高度要满足不同材料能够彻底 隔离的要求。 ④砂、碎石堆要有标牌：标明材料名称、产地、进场时间、数量、级配范 围（碎石）、细度模数（砂）、检验日期和结果、可使用于何类混凝土结 构物等内容；进料、检验、用料台账记录齐全。 ⑤水泥或粉煤灰罐必须安装避雷设施。 ⑥上料斗之间加设隔板，避免上料时混杂，上料斗必须搭设遮雨棚。 ⑦ 冬季施工时，应有水加温设备，夏季砂石料场搭设遮阳棚、配备制冷设 备。 精品文档1
水稳拌和站建设方案 一、编制依据及原则 1、方案编制依据 （1）本标段合同文件； （2）《公路路面基层施工技术规范》（JTJ 034—2000）； （5）《施工现场临时用电安全技术规范》； （6）《建设工程施工现场消防安全技术规范》； （7）本公司所拥有的机械设备、管理水平及多年积累的高速公路施工经验； （8）本标段总体施工组织设计和总体施工进度计划； （9）既征临时用地的位置、面积、形状等特点。 2、编制原则 （1）严格遵循云南省公路施工标准化管理指南的要求为原则。能够正确指导水泥稳定料拌和站建设，确保建站符合要求。 （2）坚持实事求是的原则。实事求是的确定建站规划和场地布置，确保按标准、安全的完成场站建设任务。 二、工程概况 土建九标段起讫桩号为XX+XX～XX+XX，全长XXkm，含XX区。全线级配碎石3.76万m3；水泥稳定风化砂7.63万m3；水泥稳定碎石14.66万m3，建设水稳拌和站进行厂拌。 三、拌和站选址、规划及布局 （一）选址： 水稳拌和站拟建在主线XX线路右侧80m处，位置紧邻主线路基与主线相通，地势开阔、交通便利、水电供应充足。 （二）规划及布局： （1）采用封闭式管理，场地四周设置彩钢瓦围墙，墙高2m，围墙坚实、稳固、整齐美观。入口设置大门和值班室。 （2）水稳拌和站布局充分利用既有临时征地的特点和现有设施情况，充分考虑施工生产情况，合理划分拌和站作业区、材料计量区、材料库、运输车辆停放区、试验区、集料堆放区及生活区，并设置洗车区、污水沉淀池和排水系统。 （3）拟建水稳拌和站占地长185m，宽120m，共计22200m2，具体布置详见附图《水稳站平面布置图》。
混凝土搅拌站施工方案 TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-
四川省内江城市过境高速公路工程 混凝土搅拌站施工方案 天津城建集团有限公司 四川省内江城市过境高速公路工程项目一分部 编制日期：2016年6月13日 第一章混凝土搅拌站设计说明 一、目的 白马互通立交工程所需混凝土58000 m3，因施工现场的进出道路坡陡路窄，商品混凝土运输车辆又要穿过白马镇闹市区域，不能保证连续供应。因此为确保混凝土工程质量，满足施工计划的供应需求，本工程在主线桥梁互通区域内设置1个搅拌站。搅拌站采用一台机型为HZS90搅拌机，总生产能力为90m3/h，来满足整个工程的砼供应。 二、砼集中搅拌站的位置选择 由于本工程施工场地比较有限，为确保整个工程的混凝土需求，其站址选择应考虑以下条件： 1、站址应便于搅拌站接受各种材料和砼运输。为减少运输途中砼分离和坍落度损失以及温度变化，搅拌站应尽量靠近施工现场，运距应按砼出机到入仓的时间不超过20min考虑。 2、站区应便于给水、排水、供电。
3、搅拌站场地应尽量远离居民区，以防止因噪音污染扰民。 根据我项目工程施工所处地理位置，综合我现场实际情况与站址选择条件相结合考虑，现确定集中搅拌站放在互通区C、G匝道区域内。三、水泥储运设施 搅拌站使用散装水泥，共设有5个不小于60T散装水泥储罐。水泥的运输主要考虑水泥生产厂家供应运输。 四、砂、石，外加剂的储运设施 搅拌站设有2500m2的砂、石堆料储料场。配有2台ZL－50装载机进行堆料及向搅拌机骨料仓装料。外加剂等材料建立专属材料库，以便存放和管理。 第二章混凝土搅拌站建站施工方案 一、施工便道 本项目正式进场施工之前，需要修建进场道路及施工辅道，宽度均为8米。进场道路及施工辅道均设安全警示牌，保证道路行车安全通畅行驶。 备注：内宜高速将桥梁互通区分成两部分，因此进场道路选定两条，分别位于内宜高速南北两侧。 进场路1(内宜高速北侧)：总长370 m，宽8m。 进场路2(内宜高速南侧)：总长330 m，宽8m。 施工辅道沿路基方向平行推进。
（盘点篇5）拌和站建设标准化图文详解 2014-05-31筑龙路桥 混凝土集中拌制，对混凝土的原材料、拌和质量进行集中管理，是提高混凝土质量、消除结构工程混凝土质量通病的有效途径。 目录： 1 集料仓、2进料斗、3 水泥降温措施、4 拌合站环保措施 内容介绍： 各高速公路项目重视混凝土拌和站建设，根据各自工程规模和特点，因地制宜，合理选址，统一规划，注重环保，建成的混凝土拌和站的总体布局、场地硬化、排水系统、料仓防雨和分隔、堆料、拌和设备及环保措施等均符合“双标管理”要求，且各具特色，达到混凝土生产专业化、标准化的目的。 地势平坦且混凝土用量大合同段，混凝土拌和站建设规模大，场地开阔
山区且用地受限合同段，混凝土拌和站建设因地制宜，布局合理 沥青混合料拌和站布局合理，各功能分区明确清晰 1 集料仓
根据工程需要，拌和站设置多个容量满足要求的集料仓，不同规格材料分区堆放，并在隔墙上清晰标识各种材料名称、规格、数量、质量状态等信息；集料仓均搭设防雨棚，采用水泥混凝土硬底化，设置不小于4% 的地面排水横坡，仓内排水系统完善，场地干净整洁。 根据需要设置集料仓，并设有待检集料仓 在隔墙上设置堆料线和清仓线，控制堆料高度和及时清理仓底材料
建设中的料仓防雨棚
混凝土隔墙厚度及高度达标 2 进料斗 拌和机进料斗设置封闭式防雨棚（有的进料斗防雨棚与集料仓雨棚相连），防止集料在进料斗上被雨水淋湿，保证集料含水量稳定；并在进料斗和防雨棚上设置显眼的集料规格和集料仓号，便于对应装料，防止错误装料影响混凝土质量。根据进料斗宽度，采取收窄铲车上料斗宽度的方法使之与拌和机进料斗宽度相匹配，防止铲车上料时出现串料问题。
