储罐焊接施工方案
编制：叶树超
审核：鲁松池
批准：周宗华
中国化学工程第十一建设公司
1储罐焊接一般技术要求 (175)
2储罐底板的焊接 (176)
3储罐壁板的焊接 (177)
4储罐拱顶的焊接 (178)
5储罐附件的焊接 (178)
6焊接检验 (178)
7焊缝返修 (179)
储罐焊接施工方案
1 储罐焊接一般技术要求
1)焊接工艺评定：工程施焊前，应具备按有关规范进行的，能全部覆盖工程项目的经评定合格的焊接工艺评定，并按工艺评定的结果编制焊接工艺卡。
2)焊工：参加施焊的焊工应是经过培训、考试并有与施焊相适应的合格项目。
3)材料：储罐及管道工程所铺设前，应按业主和监理方的要求及有关标准、规范的规定，并经检查确认为合格的方可进行施焊。
4)焊材的使用：
根据材质选用相应的焊条。
5)焊材的管理：
焊材的保管、烘干、发放程序应严格按照《焊材仓库保管制度》、《焊条的烘烤、发放及使用管理规定》、《焊材烘烤规范》等有关规定执行，并认真作好记录，保证良好的追踪性。
6)焊接方法：采用全手工焊.
7)坡口加工与组对：坡口加工采用氧-乙炔焰半自动切割机和等离子切割机切割加工，角向磨光机修磨去除氧化皮的方法进行。坡口角度、尺寸经检查合格后方可进行组对，组对尺寸要求如图所示。
8)焊前清理：焊前应对母材坡口及两侧20mm 的范围进行清理，不得有油、锈、水等污物。
9)焊接：焊工在焊接过程中应严格执行焊接工艺规范的要求；尽量采用窄道 (少于4 倍焊条直径)、短弧、多层焊，多层焊时层间接头应错开；整个焊接过程中始终注意起、收弧的控制和质量，起弧时应采用后退引弧法，使起弧部位在焊接过程中重熔以减少缺陷，收弧时应填满弧坑防止弧坑裂纹的产生，且起、收弧均应在坡口内进行，严禁划伤母材表面。
10)点固焊及工卡具焊接要求：所用焊材、工艺及对焊工的要求应与正式施焊相同；点固焊长度50~80mm、焊点间隔300~500mm为宜，点固焊应注意焊透并应在坡口内引弧和熄弧，不得划伤母材表面、不得损坏坡口钝边。工卡具等临时焊道的焊接应在工卡具或焊道上引弧和熄弧，严禁损伤母材表面，并应注意焊透。
11）工卡具等临时附件拆除除时，应注意不得伤及母材表面，切除后打磨平滑并对表面及厚度进行检查，有缺陷时应进行补焊、修磨至合格要求。
12）焊接环境：当施焊环境出现下列情况之一时，应采取有效防护措施，否则不得施焊。
雨雪环境；相对湿度》90%;手弧焊8M/S。
2 储罐底板的焊接
1）底板应根据实际来料情况及排板图进行辅设，底板辅设后应打上卡具，临时固定。底板焊接顺序原则上是由双数焊工对称均布、从中间向外展开，分段退焊。
2）同对基础进行验收，待检验合格办缝可先开始焊接，由双数按1/4 园周对称均布进行焊接。
3）次焊中幅板的横向长焊缝由中心向外双数焊工对称均布，用分段倒退法进行焊
接。焊接时可采用分段、分块跳焊法进行，即2块、4块、8块…连接成为整体。
4）中幅板的横向短焊缝和横向长焊缝焊接完毕后，可开始进行底板纵向长焊缝的焊接施工。同样采用由中心向外，焊工对称均布、分段退焊法进行，每段长度以1.5~2M 为宜，且各焊工的焊接参数应基本一致以减小焊接变形，必要时可采用刚性固定的防变形措施。
5）边缘板对接焊缝的焊接，焊接前应将边缘板下部的垫板作2° ~3°的反变形，垫板垫进边缘板对接口底部时应贴合紧密。边缘板对接焊缝隙的焊接应由双数焊工沿园周
对称均布，同时同向跳缝焊接，并先焊罐底层壁板处400mm至500mm的一段焊缝。此处应注意使各焊工的参数保持基本一致，且每个焊工的最后一道焊缝应同时焊接，以防应力集中和收口裂纹的产生。
6）边缘板对接缝壁板处的一段焊缝焊接完毕并检查合格后，方可进行底圈壁板和边缘板角接焊缝的焊接，角焊缝焊接完毕并经检查合格后，修整边缘板未焊部分变形，并按上述方法进行施焊完毕，最后方可进行边缘板与中幅板连接焊缝的焊接。
7）中幅板和边缘板的焊接可由双数焊工沿周向对称均布，同向分段退焊，分段长度以每段约1.5~2M 为宜，焊接时各焊工的焊接参数应力求一致。
8）除上述各条中有要求的外，其余焊缝焊接时各焊工焊接的焊接参数也应尽量控制，使其基本一致，以减小焊接变形。
9）底板焊缝应尽量采用小规范进行焊接，且第一遍焊肉应尽量薄一些。每道焊缝
最少应焊两遍，层间接头应错开。
10）焊缝焊完后，应尽快用手锤轻轻敲击焊缝，尤其是对于“ T”型接缝区域，以减少焊接应力和变形。
11 ）底板搭接焊缝的焊脚高度应符合设计要求，设计无要求时应不小于底板厚度，但也不可太大。“ T”型接头处应园角过渡，以防泄漏。
12）底板焊缝焊接完毕后应及时按规定进行焊缝外观检查，合格后按设计要求进行焊缝无损检验。
3 储罐壁板的焊接
1）底圈壁板和底板环角焊缝的焊接可由双数焊工沿园周对称均匀分布，同时同向分段（每段长约1.5~2M）退焊，先焊里面角焊缝再焊外面角焊缝，最少应焊两遍。焊脚高度应符合设计要求且不小于边缘板厚度。
2）壁板的焊接应先焊立焊缝、再焊环焊缝，且立缝焊接时理好中交手续后方可进行罐底的
铺待环缝组对完成并检查合格后，环缝焊接前再点焊固定并完成焊接。
3）立缝和环缝组对时的点焊处一般情况下均应作假焊处理，在焊缝正式施焊时应予以清除以保证焊接质量。
4）环缝的焊接应由双数焊工对称均布，采用等速同向、分段退焊的方法进行施焊。
5）单侧焊缝焊完后，应进行背面清根处理。清根采用碳弧气刨进行，清根时应将定位焊缝完全清除。气刨清根后用角向磨光机修整刨，磨去渗碳层，其成型应平直光滑，并检查无缺陷方可进行施焊。
6）双面焊缝那面先焊应根据现场实际组对情况来定，原则上是内凹的焊缝先焊内侧，外凸的焊缝先焊外侧。
7）各参焊焊工的技术素质应基本接近，使用的焊接参数也应基本一致以减少焊接变形。且在焊接过程中应根据焊接位置和层次适时调节焊接电流以克服咬边、缺肉、焊瘤、未焊透等焊接缺陷，使焊缝成型良好。
8）环缝焊接时各焊工之间的交接处应相互配合，分层叠压，严禁在同一地点多次引弧和熄弧，“ T”型接头处尤应注意。
9）焊接过程中应始终注意起弧和熄弧的质量，起弧时应采用后退引弧法，使起焊部位在焊接过程中重熔以减少气孔等缺陷。收弧时注意填满弧坑，避免和减少火口裂纹的产生。起弧和收弧均应在坡口内进行，严禁在坡口外起、收弧及划伤罐壁表面。
10）焊接过程中应应注意进行层间清理，焊渣及飞溅等应用砂轮打磨清除，并目视检查，无缺陷时方可进行下层焊接。
11）焊缝焊接完成后，焊工应及时将焊缝及其附近的焊渣、药皮、飞溅等清理干净，并按焊缝外观检查的有关要求进行自检，不合格部位根据情况进行焊补、修磨至合格要求。
12）每台罐应配2~4 名有经验的碳弧气刨工，及时进行焊缝的碳弧气刨清根，且应在保证气刨质量的同时应尽量减少刨去的焊缝金属数量，以减少焊接填充量同时减少焊接变形。
4 储罐拱顶的焊接
1）先在预制好的顶板瓜瓣上，进行纬向和径向筋板的焊接。焊接时应采用小规范，从中间向外分段退焊。
2）罐顶瓜瓣板组对、组焊时，搭接部位要贴合紧密，间隙最大应不超过1mm,并用临时卡具进行固定，然后方可进行焊接施工。
3）罐顶板的焊接应先焊内侧焊缝设。
对基础的检验，除有完整的焊环向角焊缝，再焊径向长焊逢。长焊缝的焊接应由中心（罐顶）向外分段退焊，并隔缝跳焊。焊接时应注意各焊工的焊接规范参数应基本一致，且每个焊工的最后一条焊缝应同时施焊。
4）顶板与包边角钢的环焊缝焊工应对称均匀分布，沿同方向分段退焊，各焊工之间的接头应注意相互配合，分层叠压。
5）瓜瓣顶板焊完后，再组焊中心顶板，中心顶板的环焊缝焊接方法同上。
5 储罐附件的焊接
1 ）凡直接焊于储罐上的各种附件的焊接均应按储罐本体焊缝焊接的相同工艺进行，在焊接过程中应确保熔透，焊缝表面应平滑过渡至母材表面。
2）异种材质附件（如爬梯、护板等）焊接时，应按强度较低侧母材来选用焊材，按强度较高侧母材来确定焊接工艺。
3）角焊资料外，其外形尺寸要符合下列标尺定执行。图上没有明确的，应不小于相焊件中较薄件的厚度。
4）角焊缝应有园滑过渡至母材的几何形状和几何尺寸。
6 焊接检验
1 ）焊接检验过程及检查方式：焊接检验工作按焊前检验、焊接过程中检验、焊后
检验三个过程进行。检查方式按焊工自检、队级检查和检查员专检（抽检）的方式进行2）焊前检查主要内容包括：
①焊工资格审查，由焊接检查员进行。要求应是经过培训、考试合格，并经有关寸允许的要求：环墙上表面认的“持证”焊工。
②焊材检查，按《焊材管理规定》进行检查，可由焊接检查员或焊接责任工程师负责。
③焊接用设备检查，要求状态良好，由设备管理部门进行。
④板材、管材、管件检查，应符合设计及有关标准规范的要求，材质证件齐全，由材料供应部门按《配管材料管理规定》进行。
⑤坡口加工、组对质量检查，符合设计图纸及有关标准规范、工艺文件的规定，由焊工自检和检查员抽检结合进行。
⑥定位焊缝的检查，由焊工自检及检查员抽检相结合的方式进行。
3）焊接过程中检查内容包括：
① 焊接工艺纪律执行情况的检查，严格执行焊接工艺文件的规定及要求，由焊接工程师、检查员及各工号技术员以巡检和抽检的方式进行。
② 焊接层间清理情况的检查，严格执行焊接工艺文件的规定及要求，由焊工自检及同上巡抽检方式进行。
4）焊后检查
① 缝外观质量的检查，焊缝外观尺寸及质量应符合设计及有关规范的要求。焊缝和热影响区表面不得有气孔、夹渣、裂纹、弧坑、咬边、焊瘤等缺陷，并不得保留有熔渣和飞溅物，焊缝成型良好且应有园滑过渡至母材的几何形状和尺寸。对接焊缝余高为0~3mm,宽度为坡口每侧增宽
1~2mm,且焊缝宽窄差不大于3mm。角焊缝尺寸和形态应符合设计要求，当设计无规定时取焊件中较溥者之厚度，当补强圈厚度大于等于8mm 时，补强圈焊脚高度应等于补强圈厚度的70%且不小于8mm。外观检查由焊工自检和检查员抽检的方式进行。
② 按设计规范的要求,对各级管道进行无损探伤的检验,焊接一次合格率应达到95%以上。无损探伤应在焊接完成24 小时后进行。
7 焊缝返修
1 ）外观返修：焊缝波纹不齐、宽窄及余高超标、焊瘤、气孔、夹渣、裂纹、咬边等外观缺陷均须进行返修处理。外观返修采用修磨和焊补的方法进行,超高、超宽的部位进行修磨，低于母材的进行焊补。焊补前应先用砂轮将缺陷去除，并修整成便于焊接的凹形罐，然后进行焊补，焊水平度，在任意9.15米于50mm。外观返修应在无损检测前进行。
2）内部缺陷返修：经无损检测不合格的焊缝，应根据检测结果在焊缝实体上定位缺陷的位置，从距母材表面较近的一侧进行返修。用气刨或砂轮去除缺陷，刨（磨）成船形凹罐并去除渗碳层，经检查、确认缺陷全部清除后方可进行焊补。这里应注意缺陷清除的深度不得超过板厚的
2/3，如刨（磨）深度超过板厚的2/3 仍有缺陷时，应停止在该侧的清除进行焊补，然后在另一侧再次清除缺陷进行焊补。修补的长度应不小于
50mm。补焊的工艺与本体焊接工艺相同。
3）焊缝返修后应按原焊缝检验方法进行检查。
4）同一部位的焊接返修不宜超过两次。如经过两次返修仍不合格，则应由焊接责任工程师编制焊缝返修方案，经施工技术负责人批准后方可再次进行返修作业。且应作好焊补次数、部位及焊补情况的记录
§1施工方案
§1.1 总体施工方案 １、液压提升倒装自动焊工艺 a、本工程二台20000m3浮顶罐采用液压提升倒装自动焊工艺进行施工，施工工艺流程图如 后图所示。 b、罐底板、罐壁板在本部生产基地进行深度工厂化预制,利用进口的龙门自动切割机,切割 下料和坡口加工一次成型。 c、油罐纵缝和环缝外口采用CO2气体保护自动焊，口采用CO2气体保护半自动焊；油 罐底板采用埋弧焊+碎丝焊。 ２、液压提升倒装自动焊施工工艺流程图
§1.2 油罐预制方案 １、罐底预制 a、罐底预制主要是弓形边缘板和中幅板的切割。罐底中幅板、边缘板采用净料预制技术， 用龙门自动切割机切割钢板的直边和坡口，罐底边缘板弧线采用半自动火焰切割机切割。 b、罐底板预程序如下： c、底板预制前应绘制排板图，并应符合下列规定 ●罐底的排板直径，宜按设计直径放大0.1％-0.2％; ●边缘板沿罐底半径方向的最小尺寸，不得小于700mm； ●弓形边缘板的对接接头，宜采用不等间隙，外侧间隙宜为6-7mm；侧间隙宜为 8-12mm； ●中幅板的宽度不得小于1000mm，长度不得小于2000mm； ●底板任意相邻焊逢之间的距离不得小于200mm。 d、中幅板的尺寸允许偏差应符合下表的规定
２、壁板预制 a、壁板预制主要为板料检验、切割下料和滚圆三个过程，进行工厂化施工，壁板预制工艺 流程如下： b、壁板预制前，根据设计要求、施工规及钢板实际到货规格绘制排板图，报设计及监理单 位批准，并应符合下列要求： ●底圈壁板纵缝，宜向同一方向逐圈错开，其间距不得小于500mm； ●底圈壁板纵向焊缝与罐底边缘板的对接缝之间的间距不得小于200mm； ●罐壁开孔接管或开孔接管补强板外缘与罐壁纵向焊缝之间的距离，不得小于200 mm； 与环向焊缝之间的距离，不得小于100 mm； ●包边槽钢对接接头与罐板纵向焊缝之间的距离不得小于200mm； ●壁板宽度为1800mm，长度不得小于6000mm。 ●壁板尺寸的允许偏差应符合下表：
目录 一工程概况 二现场焊接执行标准、规范三坡口加工与接头形式 四一般要求 五焊接施工要点 六防变形措施 七质量检验 八无损探伤程序 九安全技术措施
一、工程概述 上海孚宝漕泾罐储罐区共计47台储罐，详见储罐安装工艺方案： 二、现场焊接执行标准、规范 1、API650标准 2、《立式圆桶形钢制焊接油罐施工及验收规范》GBJ128-90 三、坡口加工与接头形式 坡口加工与接头形式应符合施工图纸的要求，其中坡口、碳钢采用半自动氧烟切割机、不锈钢采用等离子切割机加工，加工后用角向磨光机打磨表面硬化层。碳钢用砂轮片不得与不锈钢混用。 四、一般要求： 1、焊工必须持有技术监督局颁发的焊工证（在有效期内），并通过孚宝现场检验考试，取得孚宝发放的合格证书。焊工施焊的相应位置应与此次考试合格证的合格项目相符。上岗必须佩戴专用标识，并在焊缝附近用记号笔标出焊工编号。 2、焊接设备完好，接线牢固。 3、严格遵守所给定的工艺参数施焊，不得改变和随意突破。 4、储罐主体主要使用三种焊材 碳钢Q235-A采用J422酸性焊条（不需烘烤） 不锈钢304、304L采用A002焊条 碳钢+不锈钢（Q235-A+304L）采用 焊条的烘烤、发放、回收由我公司负责。焊条烘烤温度150℃，烘烤时间1小时。各焊工班组应于前一天下班提出焊条用量，并负责
领出新焊条，放入焊条烘箱内，现场使用焊条（包括J422）必须采用保温筒携带，焊条放在保温筒最多6个小时。当天未用完的焊条应交回焊条库保管或复烘。 5、焊前应将坡口表面及其周边不小于20mm范围内的油、锈迹、漆、垢、水分、毛刺等清理干净，并检查确认其坡口角度、对口间隙、错边量等。 6、引弧、收弧均应在焊道上或用引弧板，禁止随意在母材上打火，试电流。 7、点固焊、工卡具焊接应采用与正式焊接相同的焊条和焊接工艺。工卡具及其他临时焊点拆除时，严禁用大锤强力打下，宜采用氧-乙炔焰切割或砂轮机打磨，避免损伤母材。 8、焊接环境出现下列任一情况时，无有效防护措施，禁止施焊： 风速大于8m/s； 相对湿度大于90%； 气温低于0℃； 雨、雪天气。 附：储罐WPS选用图（见图1） 储罐焊接用WPS
油罐基础施工方案 1、工程概况 2、编制依据 3、施工准备工作 3.1 熟悉工程地质勘察报告，了解场地内地基场布情况及主要力学指标。 3.2 了解邻适建筑物位置，基础型式，结构性质及使用情况。 3.3 清除地表，地下及空中的障碍物，标明场地内及附近地下管线的位置，实现三通一平。 3.4 在不受施工影响的位置设置水准点和控制点，并做好可靠标志。 3.5 编制详细的施工技术方案与施工组织设计，选用分布的机械设备。 3.6 现场清理工作，挖排水沟，搭搅拌站，砂石堆场等砼地坪。 3.7 在施工项目开工前，办理动土证、土方开挖通知书，在手续齐全后，才能进行土方开挖。 3.8 由建设单位提供永久座标，高种测量成果及具体位置。施工部门根据测量成果，做好各区域座标、高程方格网。 3.9 做好砼级配试验，制作好垫块保护层。 3.10 制作为予埋螺栓定位板加工，予埋对撬螺丝加工。 3.11 做好夜间照明措施。 3.12 搭建好临时工棚、仓库；临时道路等，做好一切开工前的准备工作。 4、主要施工步骤 4.1 测量放线 4.1.1 设计要求：“罐基础中心座标尺寸偏差< ± 20mm ，标高偏差< ± 20mm ”，所有罐基础中心座标和标高都要控制在此范围内，要求是比较高，故要求建设单位提供测量成果（座标和标高的数值）以及原点的提供。在施工前，做好座标、标高方格控制网，每一次放线或标高复测，都要求从方格网上引测。 配备专业测量人员，专用测量工具，放线、座标、标高引测用全占仪，施工时用精纬仪、水平仪。仪器校验均在有效期内。经建设单位和监理单位复测无误后，方可进入下道工序。 4.2 基础开挖 4.2.1 挖土的形式：油罐区内，基础承台与承台之间相隔距离小；考虑机械挖
YF-ED-J4250 可按资料类型定义编号 机电安装冬季施工方案实 用版 In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment. （示范文稿） 二零XX年XX月XX日
机电安装冬季施工方案实用版 提示：该解决方案文档适合使用于从目的、要求、方式、方法、进度等都部署具体、周密，并有很强可操作性的计划，在进行中紧扣进度，实现最大程度完成与接近最初目标。下载后可以对文件进行定制修改，请根据实际需要调整使用。 工程概况 1.1 工程名称及相关单位 项目名称：XX润滑油XX项目 建设单位：XX（XX）润滑油有限公司 总承包单位：中国某设计工程有限公司 监理单位：XXX建工程监理有限责任公司 施工单位：中国化学工程第X建设有限公司 1.2 工程特点 根据《建筑工程冬期施工规程》JGJ104-2011规定：当室外日平均气温连续5天稳定低
于5℃便进入冬期施工，当室外日平均气温连续5天高于5℃，即解除冬施工。 本工程施工地区位于XX市南港工业园区，该地区冬季较长，多西北风，平均风速 3.12m/s。气温较低，降水也少；XX1月最冷，月平均温度-2℃。历史最低温度是-17.8℃。土壤最大冻结深600mm，最大积雪厚度200mm。根据XX的气象资料表明，XX市冬期施工的起止日期一般为11月15日至来年3月15日。 根据本工程进度分析，处于冬季施工的储罐制作与安装、钢结构、管道制作与安装等重点施工步骤的防风、防滑、防冻、防火的等问题较为突出。针对该地区季节特点，根据工程的进度、专业制定了以下冬季施工方案，以确保冬季施工质量及工期。
储罐焊接方案 珠海恒基达鑫国际仓储有限公司 储罐焊接施工方案 编制:刘体义 审核:杨建满 批准:刘冰 中国化学工程第十一建设公司 2003年7月 审批表 建设单位审批意见: 签章: 年月日监理单位审批意见: 签章: 年月日 珠海恒基达鑫二期工程储罐焊接施工方案中国化学工程第十一建设公司 1 编制说明和依据 1.1 编制说明 3由我公司承建的珠海恒基达鑫二期工程罐制作安装工程共有5万米储罐2台，该罐为内浮顶型式，工作介质为成品油。 由于该储罐制安工作量大、施工工期短(约6个月)，而储罐的焊接质量是内在质量的关键，也是影响整个工程的质量和进度的重点。为确保本工程储罐制安的焊接质量和进度，特编制本焊接方案。 本方案经审批通过后，即可用于指导本工程的焊接工作，其所述内容与其它文件不符时，一律以本方案为准，各有关人员要严格依照执行，以确保焊接质量和进度。
在工程实施过程中，将以焊接工艺卡的形式对本方案进行进一步细化，并向工人进行技术交底，用于具体地指导具体部位的焊接施工。 本方案在实施过程中若有不合适之处，也将以焊接工艺卡的形式对之进行修改、补充完善，并下发指导施工。 1.2 编制依据 1)工程施工合同 2)设计施工图纸 3)施工组织设计 4)《立式圆筒形钢制焊接油罐施工及验收规范》 GBJ128-90 5)《现场设备、工业管道焊接工程施工及验收规范》 GB50236-98 6)《钢制压力容器焊接工艺评定》 JB/T4708-2000 7)《钢制压力容器焊接规程》 JB/T4709-2000 8)《锅炉压力容器焊工考试规则》劳人锅[1988]1号 第1页共21页 珠海恒基达鑫二期工程储罐焊接施工方案中国化学工程第十一建设公司 9)《焊接材料质量管理规程》 JB/T3223-96 10)《炼油、化工施工安全规程》 SHJ505/HGJ233-87 11)评定合格的焊接工艺评定 2 工程概况 储罐名称:成品油储罐台数:2 储罐直径:50m 罐壁高度:23.5m 结构形式:内浮盘拱顶罐 罐体详细情况: 厚度板幅序号名称材质备注 mm mm 1 16MnR 34 1980 罐壁第1带板
目录 一........................................................................ 工程概况............................................................................ 1. . 二.平面布置............................................................... 1.. 三.干混预拌砂浆储罐基础施工 (2) 3.1干混预拌砂浆储罐基础参数 (2) 3.2干混预拌砂浆储罐基础施工 (3) 四、文明施工................................................................ 3. 五、预拌砂浆机操作规程..................................................... 3.
一.工程概况 本项目用地位于长沙岳麓区洋湖街道，坪塘大道及连江路交汇处东北角。用地西临坪塘大道，西北角临三环线辅道，北面临岳麓区第三小学，东临连塘路。项目用地总面积81063 m2,净用地面积73009 m2，整体呈不规则型，南北向长约309m东西向长约350m 沿连塘路一侧地势最高，沿西三环辅道一侧最低，目前用地内多为农田和农舍。 项目由湖南湘江新区投资集团有限公司开发，设计由1栋单层门卫楼（1# 栋），3#栋多层综合楼（2#-4#栋），1栋多层体育馆（5#栋），1座垃圾收集站（6# 栋），3栋多层教学楼（7#-9#栋），3栋多层宿舍楼（10#-12#栋），一个室外运动场组成，地下室工4处，2#-4#栋的地下室为车库及设备用房，7#东地下室为报告厅，8#、9#地下室为设备用房，10#-12#栋的地下室为厨房及餐厅。 应长沙市相关职能部门要求，砌筑、抹灰等部位均采用干混预拌砂浆。因现场采用干混预拌砂浆，则需设置干混预拌砂浆储罐。 .平面布置 坪塘中学项目按进度分为两个施工区段，2#、3#、4#、5#、7#、8#、9#栋为一区先行施工，10# 11#、12#栋为二区、后续紧接一区流水施工（1#栋为门卫室、6#栋为地埋式垃圾站，最后与室外工程同时施工）。现场目前一区共设置8 个干混预拌砂浆储存罐，由湖南国宇建材有限公司生产。 1#、2# （水泥砂浆和混合砂浆分罐使用，下同）干混预拌砂浆储罐位于3#、4#栋之间靠坪塘大道处，主要负责2#、3#、4#栋砂浆的使用；3#、4#干混预拌砂浆储罐位于7#栋北向，主要负责7#栋砂浆的使用；5#、6#干混预拌砂浆储罐位于5#栋东侧，主要负责5#栋砂浆的使用，7#、8#干混预拌砂浆罐位于8#、9# 栋之间北向，主要负责8#、9#栋砂浆的使用。二区分别在10#、11#栋之间和10#、12#栋之间共设置4个干混预拌砂浆储存罐，负责10#、11#、12#栋砂浆的使用。目前二区尚未开始使用砂浆，待二区使用砂浆时，按方案将干混预拌砂浆储罐基础完成，再从一区转运4个干混预拌砂浆储罐。（详见附图：坪塘中学砂浆储罐平面布置图）
工程 储罐非标设备制作安装专题方案 编制： 审核： 审批： 公司 年月
目录 1、编制说明 2、工程项目概况 3、工程项目管理目标和指标 4、项目主要管理人员与管理职责 5、项目执行标准 6、施工平面布置 7、工程项目施工部署 8、主要施工方案及技术措施 9、检验、测量的控制 10、施工平面布置图 11、施工进度计划
1、编制说明 编制说明: 本工程共有31台就地储罐，2台大型卧式储罐（反应槽），其他为小型非标设备（8台塔类设备另编写方案），依据设计要求，结合以往施工经验，编制切实可行的施工专题方案，确保本工段的施工顺利竣工。 编制依据： ⑴设计图纸。 ⑵GB50128-2005 《立式圆筒形钢制焊接储罐施工及验收规范》。 ⑶JB/T4735-1997《钢制焊接常压容器》 ⑶我公司近年来施工的同类工程施工经验及技术总结、工法。 ⑷我公司管理体系的标准 ⑸国家及行业现行环境、安全生产法律、法规。 工程工期：开工后2个月陆续交付安装管道。 2、工程项目质量、环境、职业安全健康目标 工程项目质量目标： 该工程质量目标为交验合格率１００％，保证工程质量达到验评标准规定的合格等级。 工程项目环境管理目标、指标：
防污染、节能源。 工作生活污水达标排放； 固体废弃物实现分类管理、无害化； 杜绝油品、化学危险品泄露； 最大限度节约施工材料和水电能源； 对噪音源进行控制：噪音限制执行GB12523—90标准。工程项目职业安全健康管理目标： 重安全、保健康。 杜绝死亡事故和重伤事故，轻伤率不超过10‰； 杜绝火灾事故； 杜绝职业病发病。 3、该工段项目主要管理人员与管理职责 XXXX：安装工程负责人 XXXX：安装工艺技术员 4、项目执行标准 GB50128-2005《立式圆形钢制焊接油罐施工及验收规范》JB/T4735-1997《钢制焊接常压容器》 GB50205《钢结构工程施工质量及验收规范》
江苏德力化纤20万吨/年聚酯装置及配套工程储罐及料仓制安施工方案 目录 一、工程概况 (2) 二、编制依据 (2) 三、储罐施工工艺 (2) 四、施工准备 (3) 4.1、技术准备 (3) 4.2、场地准备 (3) 4.3、材料检验 (3) 4.4、基础复查 (4) 4.5、工机具材料准备 (4) 4.6、劳动力计划 (4) 五、储罐的制作 (4) 5.1、预制 (4) 5.2、组装工序 (8) 5.3、表面处理 (17) 5.4、焊缝检验和罐体试验 (17) 六、提升方案 (18) 6.1、施工方法 (18) 6.2、桅杆的选择 (19) 6.3、桅杆工作 (20) 七、焊接工艺及主要焊接顺序 (21) 7.1、焊接材料 (21) 7.2、焊接工艺 (21) 7.3、焊接顺序 (23) 7.4、焊缝质量检查 (25) 八、劳动力计划 (25) 8.1、持证上岗。 (25) 8.2、劳动力计划一览表 (25) 九、安全措施 (26) 十、工机具及材料计划 (27) 10.1、工机具计划一览表 (27) 10.2、材料计划一览表 (28)
一、工程概况 本工程为江苏德力化纤2台5000米3乙二醇罐制安工程，单台重量约为150t, 2台150米3的SEG和DEG罐,单台重约为6.5t,材质为不锈钢.预定2010年4月15日开工，2010年6月30日制作安装完成。 二、编制依据 1、GB50128-2005《立式圆筒形钢制焊接油罐施工及验收规范》 2、JB4730-94《压力容器无损检测》 3、GB50341-2003《立式圆筒形钢制焊接储罐设计规范》； 4、SH3406-92《石油化工立式圆筒形钢制焊接储罐设计规范》； 5、JB/T4730-2005《承压设备无损检测》； 6、SH3514-2001《石油化工设备安装工程质量检验评定标准》 7、 SH3505-1999《石油化工施工安全技术规程》 8、JB/T4709-2000《钢制压力容器焊接规程》 9、GB50236-98《现场设备工业管道焊接工程施工及验收规范》 10、设计图纸 三、储罐施工工艺 本工程储罐壁板和顶板采用倒装法施工，汽车吊车、叉车辅助壁板围板、底板和顶板铺设，利用罐内周边等分均匀设置16根提升桅杆，用手拉葫芦提升。胀圈与胀圈之间连接采用焊接固定，每条接头处加三块加强块，防止接头开裂或变形，桅杆沿圈周边等分均匀布置，每条桅杆底圈同底板焊接固定，作八字形加强撑，底板中心处立中心桅杆一条，桅杆顶部焊连接盘，每一根
目录 1．编制说明 1 2．工程概况 1 3．编制依据 2 4．施工方法 2 5．焊接工艺及主要焊接顺序15 6．质量保证措施21 7．资源配置计划23 8．质量保证措施23 9．HSE施工管理计划26
1、编制说明 1.1 为了保证产品罐区及中间罐区17台储罐的施工质量，满足设计和生产对工艺的要求，特编制本方案。 1.2本方案经监理审查通过后，即可用于指导储罐的安装工艺作业，其所规定的内容与其它方案不符时，一律以本方案为准。各有关人员要严格依照执行，加强工艺纪律，以确保储罐的质量和进度。 1.3质量目标计划：单位工程检验合格率100%；分部、分项工程交验合格率90%；设备封闭合格率100%；零质量事故。 2、工程概况 2.1本工程为多伦世腾15万吨/年煤制烯烃副产品芳构项目，储罐制作安装工程包括50m3罐4台、100m3罐2台、200m3罐2台、300m3罐1台、330m3罐1台、500m3罐1台、1000m3罐3台以及2000m3罐3台，其中15台罐结构为固定顶圆筒形立式储罐（内设浮盘），2台罐结构为固定顶圆筒形立式储罐（未设浮盘）。罐体安装采用倒装法，焊接采用手工电弧焊。 设备实物量清单 序号设备位 号 设备名称 规格型号 mm 材质重量Kg 单位数量 1 TK-1352A /B 苯产品检验 罐 DN3800X5400 Q245R 9114 台 2 2 TK-1304 抽余油储罐DN3800X5400 Q235B 8638 台 1 3 TK-1101 甲醇储罐DN3800X5400 Q235B8682 台 1 4 TK-1353A /B 甲苯产品检 验罐 DN5200X5250Q235B11513 台 2 5 TK-1351混合芳烃缓 冲罐 DN5500X1026 Q235B16743 台 1 6 TK-1302新鲜溶剂罐DN5500X1026 Q235B16659 台 1 7 V-1807混合芳烃储 罐 DN7750X7130Q235B18004 台 1 8 TK-1303湿溶剂罐DN6600X1065 Q235B24438 台 1
油罐拆除施工方案 一、工程概况1.工程名称:50m3、200m3油罐拆除施工工程 2.工程地点:玉林玉柴大道玉柴润滑油公司内 3.工程简介:本工程属于小型立式油罐群，共12台，现需要拆除其中2台200m3油罐、2台50m3油罐，对2台50m3油罐进行防腐、栏杆整改及钢整改。二、油罐拆除施工方案(1)施工准备阶段 本工程开工前需对油罐基础周围进行检查，人工清除施工周围的杂草。场地是否平整，是否符合施工条件满足起重吊车的停设;施工设备安全检测是否合格;防火设备以及措施是否齐全;是否有现场人员监督施工。 (2)施工前防护设施简介 该拆除的4台罐与相邻8台罐之间搭设脚手防护网架，网架两端长度需超出拆除罐体外壁5米、网架高度需超出罐顶最高处3米，该网架用双层彩钢板全封闭施工，以防切割
拆除时火花喷溅至其它罐体。罐体外围搭设双排脚手架，每层高度为2米，均铺设满跳板以供操作工切割作业时方便操作。 (3)施工前清洗 施工开始前应用燃点检测仪检测罐内油气浓度，不管是否超标都需要进行清洗。 1、首先切断拆除油罐与相邻油罐及进出油管道的联接，使拆除油罐和其它油罐脱离，然后关闭外围所有设施的电源。 2在清洗前应将残存油品全部清出或倒入其它油罐内贮存，油品清出后将储罐注满水让漂浮在水面的残留油污用油泵抽至指定沟槽，然后将罐内的水全部排放。 3、排水后应立即打开油罐上能够打开的入孔、测量孔、采光孔等盖板，拆下罐壁的阀门等进行自然通风。打开孔盖及拆卸设备时应防止撞击，以防打出火花引起油气爆炸。 4、所有管孔打开后用燃点检测仪检测罐内油气浓度是
否达标，然后用罐顶和罐壁的防爆风机对罐内空气进行强制性换空，油气换空后再次用燃点检测仪检测罐内油气浓度，达标后将吸附在罐顶、罐壁、罐底上的残留油污用高压泡沫水冲洗干净。 5、上述程序完成后再次用燃点检测仪检测罐内油气浓度，检测达标后封闭油罐底部和壁板部位的管孔等再次将储罐注水至罐顶最高液位。最后再用燃点检测仪检测罐内未注水空间的油气浓度，如果符合要求，即可进行切割拆除施工。 (4)油罐切割拆除 拆除油罐采用从上往下正拆法用火焰割炬切割拆除施工。 1、首先将罐顶焊接4个吊耳，吊耳平均4等分焊接，采用1台25吨汽车吊，将罐顶整体切割吊至安全区域按焊接顺序切割分离。 2、然后将罐内水位降至第一圈需要切割部位，焊接8个吊耳，将罐壁分为4等份按顺序切割吊离至安全区域。每圈壁板均同上操作。
神木首端场站储浆罐制作安装工程 冬季施工方案 编制： 审核： 批准： doc1
神木首端场站项目经理部2014年10月12日 doc2
目录 储浆罐安装工程冬季施工方案 (1) 1、适用范围 (1) 2、编制依据 (1) 《现场设备、工业管道焊接工程施工及验收规范》GB 50236-2011 (1) 3、工程概述 (1) 4、当地气候条件 (2) 5.5技术准备 (3) 5.6生产准备 (3) 5.7资源准备 (3) 5.8人员培训教育准备 (4) 6.储浆罐制安冬季施工技术要求及措施（针对防风保温棚外施工项目） (4) 7、施工临时用电管理 (5)
8、施工机具、设备 (6) 9、车辆管理 (7) 10、HSE管理要求及措施 (8) 10.1高空作业 (8) 10.2吊装作业 (9) 10.3施工用电 (10)
储浆罐安装工程冬季施工方案 1、适用范围 本方案适用于神渭管道输煤项目神木首端场站储浆罐制安工程冬季施工。 2、编制依据 《现场设备、工业管道焊接工程施工及验收规范》GB 50236-2011 《立式圆筒形焊接油罐施工及验收规范》GB50128-2005 《建筑冬期施工规程》JGJ104-2011 3、工程概述 陕西省神木至渭南输煤管线始于神木县红柳林煤矿，截止于渭南市蒲城县。我单位主要承担神木首端场站储浆罐安装工程，其中主要工程量有4台储浆罐（单台容积5700m3），以及其顶端附属机电设备、钢结构，及照明、避雷及接地。 陕北地区冬季来临相对较早，持续时间较长，在气温低于0℃、室外日平均气温连续5天稳定低于5℃时，即正式进入冬季施工。本工程所处地区环境相当恶劣（最低气温能达到-25℃,最高风速10m/S），储罐制安工程关键工作内容为焊接，而焊接质量受环境影响较大。为保证冬季焊接质量，并根据本工程施工的具体情况，特制定相应冬季施工措施，从而保证工程实体质量。
吉林众鑫化工集团有限公司12万吨/年生物法环氧乙烷装置和动力厂及配套公用工程 乙醇储罐焊接施工方案 1、编制说明 1.1 为了保证储罐焊接工程质量，满足设计和生产对工艺的要求，特编制本方案。 1.2 本方案作为施焊过程中必须遵守的焊接技术文件和合格焊接工艺评定一起作为编制焊接工艺卡的依据。 1.3本方案经监理审查通过后，即可用于指导储罐制作的焊接工作，其所规定的内容与其它方案不符时，一律以本方案为准。各有关人员要严格依照执行，加强工艺纪律，以确保储罐焊接质量和进度。 1.3在储罐安装焊接过程中，将以焊接工艺卡的形式对本方案进行进一步细化，并下发作业班组进行技术交底，用于具体地指导具体部位的焊接施工。 1.4本方案在实施过程中若有设计修改或不合适之处，也将以焊接工艺卡的形式对之进行修改，补充完善，并下发指导施焊。 2、工程概况 2.1本工程为吉林众鑫化工集团有限公司12万吨/年生物法环氧乙烷装置和动力厂及配套公用工程项目。制作安装乙醇储罐2台，外形尺寸为φ21000×18375*14/6，重量为139.47吨、材质为Q245R/Q235B。 2.2设计参数一览表
材质：Q245R/Q235B 3、编制依据 3.1. 设计院设计蓝图。 3.2 相关规范 《立式圆筒形钢制焊接油罐设计规范》GB50341-2003 《立式圆筒形钢制焊接储罐施工及验收规范》GB50128-2005 《压力容器焊接规程》JB/T47019-2011 《承压设备无损检测》JB/T4730-2005 《焊接工艺评定规程》 DL/T 868-2004 3.3企业工艺标准的名称及编号： 《施工技术方案管理规定》 Q/JH223.22101.02-2013 《施工技术通用管理标准》 Q/JH222·21100.01-2013 《施工质量通用管理标准》 Q/JH223·21500.01-2013 《质量、环境、职业安全健康综合管理手册》 Q/JH223·20001.2007 《安全生产责任管理规定》 Q/JH223·21801.01 4、施工方法 4.1施工顺序
中国海洋石油总公司销售分公司加油站油罐清罐施工方案 工程单位：中国海洋石油总公司销售分公司 工程项目：三个加油站的油罐清罐 编制单位：东营市汇沣清洗有限公司 二0一一年十月
一、设备情况简介 本次需要施工的是三个加油站的油罐。 二、清罐的具体步骤 根据现场设备情况，本次清罐按照下列程序进行： 排出底油——排除油蒸汽——气体检测——入罐作业——照明和通讯——检查验收 1、排出底油 ⑴采用垫水排出底油的具体做法是： ①油罐倒空后应精确计量底部的存油（水）并予以记录，以便确定垫水高度及水泵的运行时间。 ②垫水时应选择其适宜的开孔处（如量油孔），以带静电导出线的胶管伸至油罐底部。垫水时流速不宜太大，一般初始流速应控制在1米／秒左右，待油水界面形成后经过计量，使其界面处位于出油管线上沿－1厘米为宜。 ③垫水结束后，从罐内抽出该进水胶管，用输油管线或临时敷设的胶管将垫起的底油放至回空罐或油水分离罐（池）或油桶内。此间应严防冒顶。同时还应通过计量检查底油是否完全排空。否则应继续垫水，直至罐内确认排空底油为止。 ④确认排空底油三十分钟后，应通过量油孔等处对罐内油气浓度进行测试并记录。 ⑵采用机械抽吸排出底油的具体做法是： ①通过排污阀自流排油，直至油不再排出时为止。 ②卸下进（出）油管线阀门，切断与其它输油管线或油罐的通路并应将与油罐脱离开的管线法兰用盲板封住。 ③将胶管由进（出）油管线的另一端插人罐底，用手摇泵或真空泵（配套电机应为隔爆型，并置于孔口三米以外）抽吸底油，并放至回空罐或油水分离罐（池）或油桶等内。此间通过计量，若确认底油排空完毕三十分钟后，应通过量油孔、排油孔等处对罐内油气浓度进行测试并记录。 ⑶底油排空后，宜采用手摇泵或真空泵将罐底存水抽吸至排污池等处，严禁直接排入下水道。 2、排除油蒸汽
储罐焊接施工方案 1.0 工程概况..................... .. (2) 1.1 工程简介 (2) 1.2 储罐金属材质、厚度一览表 (2) 2.0 编制依据..................... .. (5) 3.0 储罐焊接方案.................... .. (6) 3.1 焊接方法 (6) 3.2 焊工资格管理 (6) 3.3 焊接工艺评定 (6) 3.4 焊材及管理 (7) 3.5 焊接的基本要求 (7) 3.5 储罐主体焊接方法 (7) 3.6 焊缝无损检测要求 (11) 3.7 焊缝返工管理 (12) 3.8 焊接质量保证措施 (13) 4.0 施工安全措施.................... .. (16) 5.0 人员计划..................... .. (18)
6.0 施工机具计划.................... .. (18) 1.0 工程概况 1.1 工程简介 罐区储罐安装工程包括MTBE 及苯类罐组、裂解燃料油罐组、乙二醇罐组3 个罐组，其中MTBE 及苯类罐组包括2 台1500m 3裂解轻燃料油储罐、2 台2000m 3C9 储罐、2 台2000m 3MTBE储罐、2台2000m 3二甲苯储罐、2台2000m 3甲苯储罐、3台3000 m3苯储罐共计13台储罐。裂解燃料油罐组包括2台1500m 3裂解燃料油储罐；乙二醇罐组包括2台8000m 3乙二醇储罐、2台1100m 3二乙二醇储罐、1台110m3三乙二醇储罐、1台110m3多乙二醇储罐。 裂解轻燃料油、C9、MTBE、二甲苯、甲苯、苯储罐为内浮顶碳钢罐，其中苯储罐带加热盘管。裂解燃料油储罐为带加热盘管的固定拱顶碳钢罐。乙二醇、二乙二醇为固定拱顶碳钢罐（内喷铝），三乙二醇底板边缘板及第一、二、三、四圈壁板为低合金钢，中幅板及其余壁板为碳钢的固定拱顶罐（内喷铝），多乙二醇储罐为固定拱顶不锈钢罐，带加热盘管。 1.2 储罐金属材质、厚度一览表 储罐金属材质、厚度见下表所示:
储油罐施工实施方案
————————————————————————————————作者：————————————————————————————————日期：
新建霍尔果斯铁路口岸站工程ZH标段储油罐安装工程 施工方案 编制： 审核： 批准： 中铁十二局集团有限公司 霍尔果斯铁路口岸站工程ZH标段项目部 2015年4月27日
目录 一、工程简介......................................................... - 0 - 1、工程概况................................................... - 0 - 2、工程特点................................................... - 0 - 二、编制依据......................................................... - 0 - 三、劳动力计划...................................................... - 0 - 1、施工队伍的调遣............................................. - 0 - 2、劳动力组织和职责分工....................................... - 1 - 3、施工劳动力计划............................................. - 1 - 4、施工机具计划............................................... - 1 - 四、施工流程及进度计划............................................... - 3 - 1、施工进度计划............................................... - 3 - 2、施工流程................................................... - 3 - 五、施工工艺......................................................... - 4 - 1、材料检验................................................... - 4 - 2、基础检查................................................... - 4 - 3、底板预制................................................... - 4 - 4、壁板预制................................................... - 5 - 5、拱顶板预制................................................. - 5 - 6、油罐安装措施............................................... - 6 - 7、底板安装................................................... - 7 - 8、罐壁安装................................................... - 8 - 9、固定顶安装................................................ - 11 - 10、油罐附件安装............................................. - 12 - 11、油罐焊接技术要求......................................... - 12 - 12、焊缝无损探伤及严密性试验................................. - 13 - 13、罐体组装几何形状和尺寸检查............................... - 14 - 14、油罐充水试验............................................. - 14 - 15、油罐防腐保温............................................. - 15 - 六、油罐安装质量保证措施及质量控制点................................ - 16 - 1、质量保证措施.............................................. - 16 - 2、质量控制点................................................ - 17 - 七、安全文明施工保证措施............................................ - 18 - 1、现场消防、保卫措施........................................ - 19 - 2、文明施工保证措施.......................................... - 20 -
新体系冷轧作业部酸再生储存罐设备制作工程储罐安装工程冬季施工案 编制： 审核： 批准： 工业安装工程股份有限公司
2014年11月28日
目录 1、适用围 2、编制依据 3、工程概述 4、当地气候条件 5、冬季施工准备工作 6、冬季施工措施 7、HSE措施
1、适用围 本案适用于包钢新体系冷轧作业部酸再生储存罐设备制作安装工程冬季施工。 2、编制依据 《立式圆筒形焊接油罐施工及验收规》GB50128-2005 《建筑冬期施工规程》JGJ104-97 3、工程概述 1#、4#、7 #、8#300m3酸储存罐衬胶施工。在气温低于0℃、室外日平均气温连续5天稳定低于5℃时，进入冬季施工。根据本工程施工的具体情况，制定冬季施工需要采取防护的具体工程项目、工作容，制定相应的冬季施工防护措施，保证工程实体质量。 4、当地气候条件 工程所在地属四季分明，春季干旱多西北风，夏季雨少气温高，秋季凉爽而短暂，冬季寒冷少雪（现在平均气温-8℃左右，最低气温达-17℃）。 5、冬季施工准备工作 5.1项目部成立冬期施工领导小组，负责组织冬期施工工程的生产、技术、质量、安全管理和冬施物资供应，负责冬施工作的协调组织，并明确责任，确保冬施中各项工作及时有效进行，避免由于冬施组织不力给生产进度、工程质量、安全施工造成影响。 5.2进入冬季施工前，组织技术员、质检员、施工员、安全员、资料员及实验员认真学习冬施规程，格按规程要求组织冬施。 5.3项目部设置专人测量施工期间的室外气温、原材料的温度，绘制测温点平面布置图，对测温进行编号，并作好记录。对测温保温人员等组织技术业务
立式圆筒形钢制焊接储罐安装施工方案 Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT
立式圆筒形钢制焊接储罐安装施工方案 1.编制依据： 江门江盈化工有限公司（甲方）提供包含罐体基本尺寸的图纸。《石油化工立式圆筒形钢制焊接储罐设计规范》 《立式圆筒形钢制焊接油罐施工及验收规范》 《石油化工立式圆筒形钢制储罐施工工艺标准》 《钢结构工程施工及验收规范》 《钢制压力容器》 国家质量技术监督局颁发《压力容器安全技术监察规程》99板《管壳式换热器》 T4735-97《钢制常压容器》 T2806-1996《奥氏体不锈钢压力容器制造管理细则》 T4708-2000《钢制压力容器焊接工艺评定》 T4709-2000《钢制压力容器焊接规程》 《压力容器无损检测》 《压力容器油漆、包装、运输》 国家其它有关施工规范和行业标准 2.工程概况: 工程名称:江门江盈化工有限公司大储罐和附属槽罐制造安装 建设单位:江门江盈化工有限公司 总包单位：广东石油化工设计院
设计单位:根据江门江盈化工有限公司（甲方）提供包含罐体基本尺寸的图纸由承包方提供设计图纸，并经业主认可。 施工单位: 本工程位于江门江盈化工有限公司公司，工程内容：15个50~600T 储罐、1个100m2换热器和18台槽罐的制作，包括罐体、上下人孔、液位计、盘梯（带护栏）、罐顶栏杆、盘管等内容。 3指导思想: 严格执行国家有关规范和标准，严密组织，精心设计，精心施工。加强施工现场工程管理，建设文明工地，工程一次性合格100%。优良率达到90%，消除安全、质量事故，缩短工期，降低工程成本。坚持满足用户使用功能，确保结构稳定，降低工程总造价的思想，为用户着想，服务与于用户。 4施工准备 现场施工组织机构 现场以本工程严格按项目法施工，建立必须项目经理为首的项目领导班子，制度项目管理方法，落实岗位责任制，对各个工序的工作作出合理的安排，实行正确的项目经理制度，建立科学的管理制度，对生产实行统一指挥，保证生产经营顺利的进行。详见施工组织机构框图(一) 现场平面布置 根据该工程的现场情况，将合理规划平面图，钢板下料，喷沙，涂刷底漆等工序在施工现场工作区形成流水作业，做到有序不乱。
廊坊市巨邦燃气有限公司30Χ104Nm3/d天然气液化工程储罐基础土建施工方案 编制： 审核： 批准： 会签 安全： doc- 1 -
中化第十三建设有限公司廊坊巨邦液化气天然气工程项部 目录 1. 工程概况.................................................................................................................. - 3 - 2. 编制依据.................................................................................................................. - 3 - 3. 施工准备.................................................................................................................. - 4 - 3.1 技术准备................................................................................................................ - 4 - 4. 施工平面布置.......................................................................................................... - 5 - 5. 主要分部分项工程施工方案 .................................................................................. - 5 -9.施工人员、机具计划 .............................................................................................. - 20 -15人 ........................................................................................................................... - 21 -10.施工进度计划........................................................................................................ - 22 - doc- 2 -

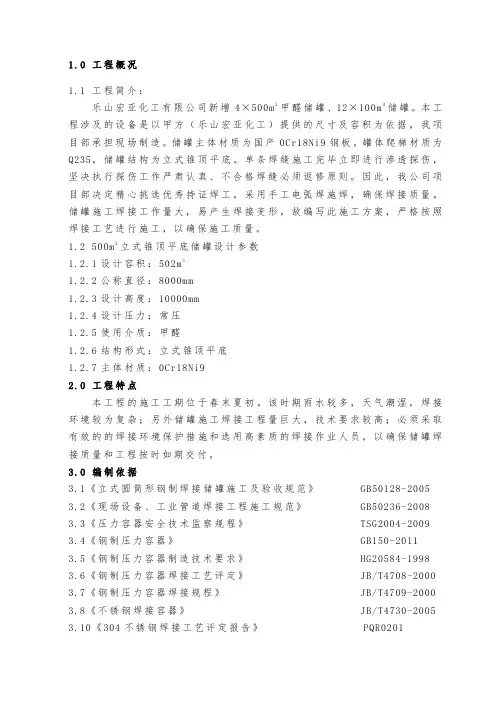

1.0 工程概况 1.1 工程简介： 乐山宏亚化工有限公司新增4×500m3甲醛储罐、12×100m3储罐。本工程涉及的设备是以甲方（乐山宏亚化工）提供的尺寸及容积为依据，我项目部承担现场制造。储罐主体材质为国产0Cr18Ni9钢板，罐体爬梯材质为Q235，储罐结构为立式锥顶平底。单条焊缝施工完毕立即进行渗透探伤，坚决执行探伤工作严肃认真、不合格焊缝必须返修原则。因此，我公司项目部决定精心挑选优秀持证焊工，采用手工电弧焊施焊，确保焊接质量。储罐施工焊接工作量大，易产生焊接变形。故编写此施工方案，严格按照焊接工艺进行施工，以确保施工质量。 1.2 500m3立式锥顶平底储罐设计参数 1.2.1设计容积：502m3 1.2.2公称直径：8000mm 1.2.3设计高度：10000mm 1.2.4设计压力：常压 1.2.5使用介质：甲醛 1.2.6结构形式：立式锥顶平底 1.2.7主体材质：0Cr18Ni9 2.0 工程特点 本工程的施工工期位于春末夏初。该时期雨水较多，天气潮湿，焊接环境较为复杂；另外储罐施工焊接工程量巨大，技术要求较高；必须采取有效的的焊接环境保护措施和选用高素质的焊接作业人员，以确保储罐焊接质量和工程按时如期交付。 3.0 编制依据 3.1《立式圆筒形钢制焊接储罐施工及验收规范》 GB50128-2005 3.2《现场设备、工业管道焊接工程施工规范》 GB50236-2008 3.3《压力容器安全技术监察规程》 TSG2004-2009 3.4《钢制压力容器》 GB150-2011 3.5《钢制压力容器制造技术要求》 HG20584-1998 3.6《钢制压力容器焊接工艺评定》 JB/T4708-2000 3.7《钢制压力容器焊接规程》 JB/T4709-2000 3.8《不锈钢焊接容器》 JB/T4730-2005 3.10《304不锈钢焊接工艺评定报告》 PQR0201
