步进电机的控制电路和程序
先看一下我们将要使用的51单片机综合学习系统能完成哪些实验与产品开发工作：分别有流水灯，数码管显示，液晶显示，按键开关，蜂鸣器奏乐，继电器控制，IIC总线，SPI总线，PS/2实验，AD模数转换，光耦实验，串口通信，红外线遥控，无线遥控，温度传感，步进电机控制等等。
上图是我们将要使用的51单片机综合学习系统硬件平台，本期实验我们用到了综合系统主机、步进电机，综合系统其它功能模块原理与使用详见前几期《电子制作》杂志及后期连载教程介绍。

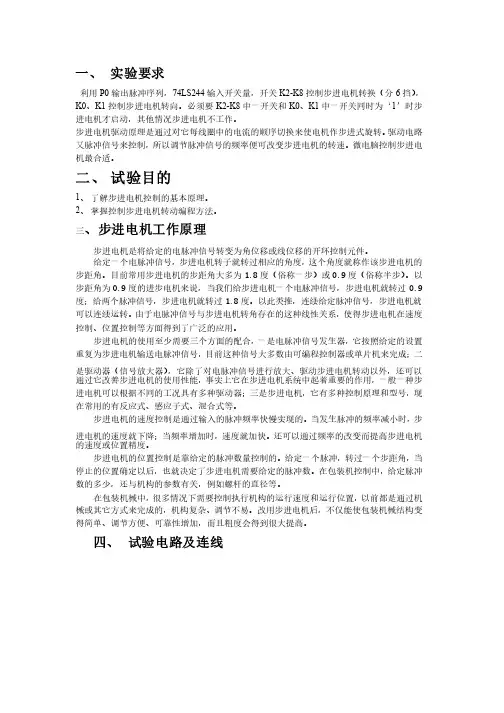

步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度(称为“步距角”)，它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。步进电机可以作为一种控制用的特种电机，利用其没有积累误差(精度为100%)的特点，广泛应用于各种开环控制。
步进电机分类与结构
现在比较常用的步进电机分为三种：反应式步进电机（VR）、永磁式步进电机（PM）、混合式步进电机（HB）。本章节以反应式步进电机为例，介绍其基本原理与应用方法。反应式步进电机可实现大转矩输出，步进角一般为1.5度。反应式步进电机的转子磁路由软磁材料制成，定子上有多相励磁绕组，利用磁导的变化产生转矩。常用小型步进电机的实物如图1
所示。
图1步进电机实物图
图
2 步进电机内部图
步进电机现场应用驱动电路
综合系统使用的是小型步进电机，对电压和电流
要求不是很高，为了说明应用原理，故采用最简单
的驱动电路，目的在于验证步进电机的使用，在正
式工业控制中还需在此基础上改进。一般的驱动电
路可以用图3的形式。
图3 一般驱动电路
在实际应用中一般驱动路数不止一路，用上图的分立电路体积大，很多
场合用现成的集成电路作为多路驱动。常用的小型步进电机驱动电路可以用
ULN2003或ULN2803。本书配套实验板上用的是ULN2003。ULN2003是高压大电流达林顿晶体管阵列系列产品，具有电流增益高、工作电压高、温度范围宽、带负载能力强等特点，适应于各类要求高速大功率驱动的系统。ULN2003A由7组达林顿晶体管阵列和相应的电阻网络以及钳位二极管网络构成，具有同时驱动7组负载的能力，为单片双极型大功率高速集成电路。ULN2003内部结构及等效电路图如图4：
图4 ULN2003内部框图及等效电路图
ULN2003A型高压大电流达林顿晶体管阵列电路的典型应用电路框图如图5所示。钳位二极管用于保护线圈通断时的反电动势击穿集成电路，可以看出，该电路的应用非常简单。
图5 典型应用图
步进电机的程序设计
实现功能：开发板上电时电机正转，按住51单片机综合学习
系统上的按键SW20（P14）时反转。
图
6 步进电机实验演示图
电机正反转的环形脉冲分配表如下：
步数P00 P01 P02 P03 A B /A /B
1 1 1 0 0
2 0 1 1 0
3 0 0 1 1
4 1 0 0 1 表1：正转环形脉冲分配表
步数P00 P01 P02 P03 A B /A /B
1 1 1 0 0
2 1 0 0 1
3 0 0 1 1
4 0 1 1 0
表2：反转环形脉冲分配表
硬件原理图
图7 硬件原理图
程序流程图
图8 软件流程图
/*步进电机演示程序*/
/*目标器件：AT89S51 晶振:11.0592MHZ*/
/*编译环境：Keil 7.50A*/
/*********************************包含头文件********************************/ #include
/*********************************端口定义**********************************/ sbit key = P1^4;
/*************************************************************
函数功能:延时子程序
入口参数:
出口参数:
************************************************************/
void delay(void)
{
int k;
for(k=0;k<2000;k++);
}
/************************************************************
函数功能:主程序
***********************************************************/
void main()
{
P0=0x00; //输出全高
key=1; //按键置输入状态
while(1) //主循环
{
if(key==1) //无键按下正转
{
P0=0xFC;//1100
delay();
P0=0xF6;//0110
delay();
P0=0xF3;//0011
delay();
P0=0xF9;//1001
delay();
}
Else //有键按下反转
{
P0=0xFC;//1100
delay();
P0=0xF9;//1001
delay();
P0=0xF3;//0011
delay();
P0=0xF6;//0110
delay();
}
}
}
步进电机只能够由数字信号控制运行的，当脉冲提供给驱动器时，在过于短的时间里，控制系统发出的脉冲数太多，也就是脉冲频率过高，将导致步进电机堵转。要解决这个问题，必须采用加减速的办法。就是说，在步进电机起步时，要给逐渐升高的脉冲频率，减速时的脉冲频率需要逐渐减低。这就是我们常说的“加减速”方法。 步进电机转速度是根据输入的脉冲信号的变化来改变的，从理论上讲，给驱动器一个脉冲，步进电机就旋转一个步距角(细分时为一个细分步距角)。实际上，如果脉冲信号变化太快，步进电机由于内部的反向电动势的阻尼作用，转子与定子之间的磁反应将跟随不上电信号的变化，将导致堵转和丢步。 所以步进电机在高速启动时，需要采用脉冲频率升速的方法，在停止时也要有降速过程，以保证实现步进电机精密定位控制。加速和减速的原理是一样的。以加速实例加以说明：加速过程是由基础频率(低于步进电机的直接起动最高频率)与跳变频率(逐渐加快的频率)组成加速曲线(降速过程反之)。跳变频率是指步进电机在基础频率上逐渐提高的频率，此频率不能太大，否则会产生堵转和丢步。 步电机系统解决方案
加减速曲线一般为指数曲线或经过修调的指数曲线，当然也可采用直线或正弦曲线等。使用单片机或者PLC，都能够实现加减速控制。对于不同负载、不同转速，需要选择合适的基础频率与跳变频率，才能够达到最佳控制效果。指数曲线，在软件编程中，先算好时间常数存贮在计算机存贮器内，工作时指向选取。通常，完成步进电机的加减速时间为300ms以上。如果使用过于短的加减速时间，对绝大多数步进电机来说，就会难以实现步进电机的高速旋转。 深圳市维科特机电有限公司成立于2005年，是步进电机产品的销售、系统集成和应用方案提供商。我们和全球产品性价比高的生产厂家合作，结合本公司专家团队多年的客户服务经验，给客户提供有市场竞争力的步进电机系统解决方案。我们的主要产品有信浓(SHINANO KENSHI)混合式步进电机、日本脉冲(NPM)永磁式步进电机、减速步进电机、带刹车步进电机、直线步进电机、空心轴步进电机、防水步进电机以及步进驱动器、减振垫、制振环、电机引线、拖链线、齿轮、同步轮、手轮等专业配套产品。我们还供应德国TRINAMIC驱动芯片和日本NPM运动控制芯片。根据客户配套需要，我们还可以 步电机系统解决方案
步进电机驱动电路设计 摘要 随着数字化技术发展，数字控制技术得到了广泛而深入的应用。步进电机是一种将数字信号直接转换成角位移或线位移的控制驱动元件, 具有快速起动和停止的特点。因为步进电动机组成的控制系统结构简单，价格低廉，性能上能满足工业控制的基本要求，所以广泛地应用于手工业自动控制、数控机床、组合机床、机器人、计算机外围设备、照相机,投影仪、数码摄像机、大型望远镜、卫星天线定位系统、医疗器件以及各种可控机械工具等等。直流电机广泛应用于计算机外围设备( 如硬盘、软盘和光盘存储器) 、家电产品、医疗器械和电动车上, 无刷直流电机的转子都普遍使用永磁材料组成的磁钢, 并且在航空、航天、汽车、精密电子等行业也被广泛应用。在电工设备中的应用，除了直流电磁铁（直流继电器、直流接触器等）外，最重要的就是应用在直流旋转电机中。在发电厂里，同步发电机的励磁机、蓄电池的充电机等，都是直流发电机；锅炉给粉机的原动机是直流电动机。此外，在许多工业部门，例如大型轧钢设备、大型精密机床、矿井卷扬机、市内电车、电缆设备要求严格线速度一致的地方等，通常都采用直流电动机作为原动机来拖动工作机械的。直流发电机通常是作为直流电源，向负载输出电能；直流电动机则是作为原动机带动各种生产机械工作，向负载输出机械能。在控制系统中，直流电机还有其它的用途，例如测速电机、伺服电机等。他们都是利用电和磁的相互作用来实现向机械能能的转换。 介绍了步进电机和直流电机原理及其驱动程序控制控制模块，通过AT89S52单片机及脉冲分配器(又称逻辑转换器) L298完成步进电机和直流电机各种运行方式的控制。实现步进电机的正反转速度控制并且显示数据。整个系统采用模块化设计,结构简单、可靠,通过按键控制，操作方便，节省成本。 关键词：步进电机，单片机控制，AT89S52，L297，L298目录

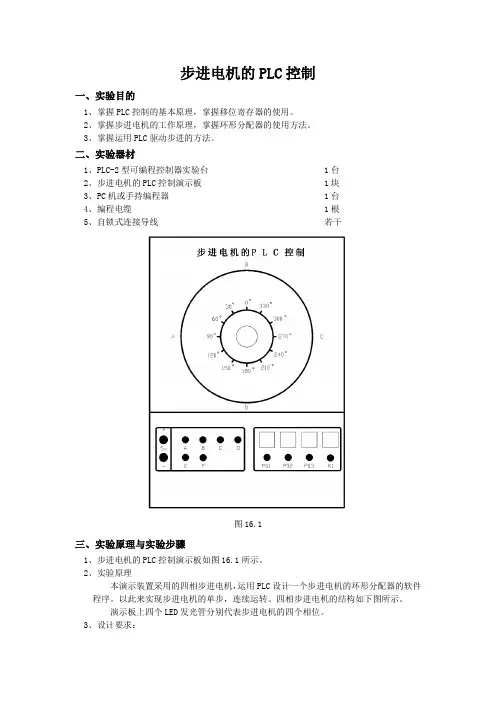

PLC控制步进电机的实例(图与程序) ·采用绝对位置控制指令(DRVA)，大致阐述FX1S控制步进电机的方法。由于水平有限，本实例采用非专业述语论述，请勿引用。 ·FX系列PLC单元能同时输出两组100KHZ脉冲，是低成本控制伺服与步进电机的较好选择！ ·PLS+，PLS-为步进驱动器的脉冲信号端子，DIR+，DIR-为步进驱动器的方向信号端子。 ·所谓绝对位置控制(DRVA),就是指定要走到距离原点的位置，原点位置数据存放于32位寄存器D8140里。当机械位于我们设定的原点位置时用程序把D8140的值清零，也就确定了原点的位置。 ·实例动作方式：X0闭合动作到A点停止，X1闭合动作到B点停止，接线图与动作位置示例如左图(距离用脉冲数表示)。 ·程序如下图：(此程序只为说明用，实用需改善。) ·说明： ·在原点时将D8140的值清零(本程序中没有做此功能) ·32位寄存器D8140是存放Y0的输出脉冲数，正转时增加，反转时减少。当正转动作到A点时，D8140的值是3000。此时闭合X1，机械反转动作到B点，也就是-3000的位置。D8140的值就是-3000。 ·当机械从A点向B点动作过程中，X1断开(如在C点断开)则D8140的值就是200，此时再闭合X0，机械正转动作到A点停止。 ·当机械停在A点时，再闭合X0，因为机械已经在距离原点3000的位置上，故而机械没有动作！
·把程序中的绝对位置指令(DRVA)换成相对位置指令(DRVI)： ·当机械在B点时(假设此时D8140的值是-3000)闭合X0，则机械正转3000个脉冲停止，也就是停在了原点。D8140的值为0 ·当机械在B点时(假设此时D8140的值是-3000)闭合X1，则机械反转3000个脉冲停止，也就是停在了左边距离B点3000的位置(图中未画出)，D8140的值为-6000。 ·一般两相步进电机驱动器端子示意图： ·FREE+，FREE-：脱机信号，步进电机的没有脉冲信号输入时具有自锁功能，也就是锁住转子不动。而当有脱机信号时解除自锁功能，转子处于自由状态并且不响应步进脉冲。 ·V+，GND：为驱动器直流电源端子，也有交流供电类型。 ·A+，A-，B+，B-分别接步进电机的两相线圈。
北京工业大学电子课程设计报告 （数电部分） 题目：步进电机
目录 一、设计题目------------------------------------------------------------------------------------------------3 二、设计任务和设计要求 1.设计题目------------------------------------------------------------------------------------------------3 2.设计技术指标及设计要求----------------------------------------------------------------------------3 三、电路设计------------------------------------------------------------------------------------------------4 1.脉冲发生电路-------------------------------------------------------------------------------------------4 2.环形脉冲分配电路-------------------------------------------------------------------------------------5 3.控制电路-------------------------------------------------------------------------------------------------6 4.驱动电路-----------------------------------------------------------------------------------------------10 5.步进电机-----------------------------------------------------------------------------------------------11 四、电路的组装和调试------------------------------------------------------------------------------------12 1.电路的组装----------------------------------------------------------------------------------------------12 2.电路的调试----------------------------------------------------------------------------------------------13 五、收获和体会---------------------------------------------------------------------------------------------14 六、附录------------------------------------------------------------------------------------------------------15 1.列表-------------------------------------------------------------------------------------------------------15 2.参考资料-------------------------------------------------------------------------------------------------15 3.部分芯片管脚图----------------------------------------------------------------------------------------16
实用的步进电机驱动电路(图) 概述 步进电机是一种将电脉冲转化为角位移的执行机构，可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。 目前，对步进电机的控制主要有由分散器件组成的环形脉冲分配器、软件环形脉冲分配器、专用集成芯片环形脉冲分配器等。本设计选用第三种方案，用PMM8713三相或四相步进电机的脉冲分配器、SI-7300A 两相或四相功率驱动器，组成四相步进电机功率驱动电路，以提高集成度和可靠性，步进电机控制框图见图1。 图1 步进电机控制系统框图 硬件简介 ● PMM8713原理框图及功能 PMM8713是日本三洋电机公司生产的步进电机脉冲分配器，适用于控制三相或四相步进电机。控制三相或四相步进电机时都可以选择3种励磁方式，每相最小吸入与拉出电流为20mA，它不仅满足后级功率放大器的输入要求，而且在其所有输入端上均内嵌施密特触发电路，抗干扰能力强，其原理框图如图2所示。
图2 PMM8713的原理框图 在PMM8713的内部电路中，时钟选通部分用于设定步进电机的正反转脉冲输入发。PMM8713有两种脉冲输入法：双脉冲输入法和单脉冲输入法。采用双脉冲输入法时，CP、CU两端分别输入步进电机正反转的控制脉冲。当采用单脉冲输入时，步进电机的正反转方向由U/D的高、低电位决定。 激励方式控制电路用来选择采用何种励磁方式。激励方式判断电路用于输出检测；而可逆环形计数器则用于产生步进电机在选定的励磁方式下的各相通断时序信号。 ● SI-7300A的结构及功率驱动原理 SI-7300A是日本三青公司生产的高性能步进电机集成功率放大器，该器件为单极性四相驱动，采用SIP18封装。 步进电机功率驱动级电路可分为电压和电流两种驱动方式。电流驱动方式最常用的是PWM恒流斩波驱动电路，也是最常用的高性能驱动方式，其中一相的等效电路图如图3所示。

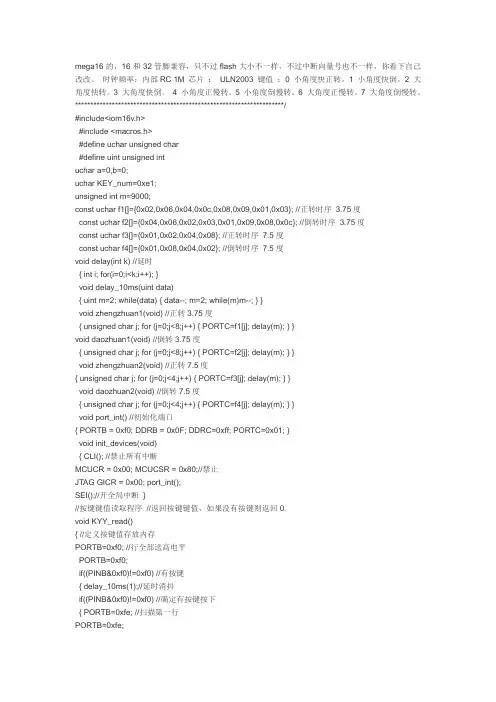

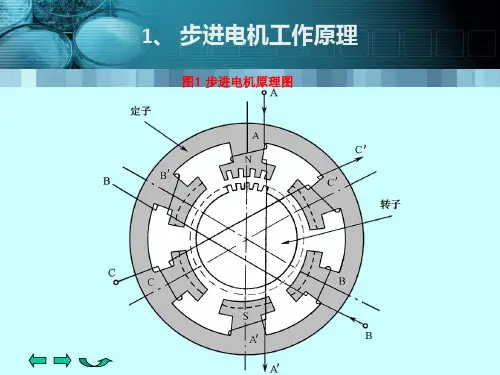

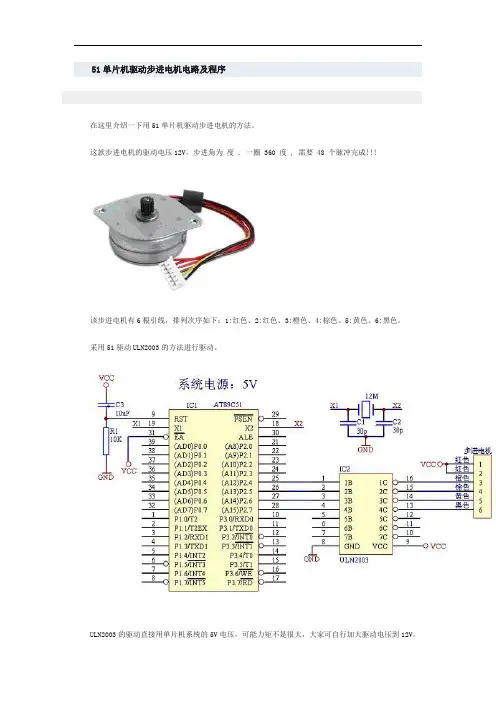

mega16的，16和32管脚兼容，只不过flash大小不一样，不过中断向量号也不一样，你看下自己改改。时钟频率：内部RC 1M 芯片：ULN2003 键值：0 小角度快正转。1 小角度快倒。2 大角度快转。3 大角度快倒。4 小角度正慢转。5 小角度倒慢转。6 大角度正慢转。7 大角度倒慢转。********************************************************************/ #include 单片机控制步进电机驱动器工作原理 步进电机在控制系统中具有广泛的应用。它可以把脉冲信号转换成角位移，并且可用作电磁制动轮、电磁差分器、或角位移发生器等。 有时从一些旧设备上拆下的步进电机(这种电机一般没有损坏)要改作它用，一般需自己设计驱动器。本文介绍的就是为从一日本产旧式打印机上拆下的步进电机而设计的驱动器。 本文先介绍该步进电机的工作原理，然后介绍了其驱动器的软、硬件设计。 1. 该步进电机为一四相步进电机，采用单极性直流电源供电。只要对步进电机的各相绕组按合适的时序通电，就能使步进电机步进转动。图1是该四相反应式步进电机工作原理示意图。 图1 四相步进电机步进示意图 开始时，开关SB接通电源，SA、SC、SD断开，B相磁极和转子0、3号齿对齐，同时，转子的1、4号齿就和C、D相绕组磁极产生错齿，2、5号齿就和D、A相绕组磁极产生错齿。 当开关SC接通电源，SB、SA、SD断开时，由于C相绕组的磁力线和1、4号齿之间磁力线的作用，使转子转动，1、4号齿和C相绕组的磁极对齐。而0、3号齿和A、B相绕组产生错齿，2、5号齿就和A、D相绕组磁极产生错齿。依次类推，A、B、C、D四相绕组轮流供电，则转子会沿着A、B、C、D方向转动。 四相步进电机按照通电顺序的不同，可分为单四拍、双四拍、八拍三种工作方式。单四拍与双四拍的步距角相等，但单四拍的转动力矩小。八拍工作方式的步距角是单四拍与双四拍的一半，因此，八拍工作方式既可以保持较高的转动力矩又可以提高控制精度。 单四拍、双四拍与八拍工作方式的电源通电时序与波形分别如图2.a、b、c所示： a. 单四拍 b. 双四拍 c八拍 图2.步进电机工作时序波形图 2.AT89C2051 步进电机驱动器系统电路原理如图3： 第四节 步进电机的控制与驱动 步进电机的控制与驱动流程如图4-11所示。主要包括脉冲信号发生器、环形脉冲分配器和功率驱动电路三大部分。 步进脉冲 方向电平 图4-11 步进电机的控制驱动流程 二、步进电机的脉冲分配 环形分配器是步进电机驱动系统中的一个重要组成部分，环形分配器通常分为硬环分和软环分两种。硬环分由数字逻辑电路构成，一般放在驱动器的内部，硬环分的优点是分配脉冲速度快，不占用CPU的时间，缺点是不易实现变拍驱动，增加的硬件电路降低了驱动器的可靠性；软环分由控制系统用软件编程来实现，易于实现变拍驱动，节省了硬件电路，提高了系统的可靠性。 1．采用硬环分时的脉冲分配 采用硬环分时，步进电机的通电节拍由硬件电路来决定，编制软件时可以不考虑。控制器与硬环分电路的连接只需两根信号线：一根方向线，一根脉冲线（或者一根正转脉冲线，一根反转脉冲线）。假定控制器为AT89S52单片机，晶振频率为12MHz，如图4-18：P1.0输出方向信号，P1.1输出脉冲信号。 则控制电机走步的程序如下： （1）电机正转100步 MOV 0FH，#100D ；准备走100步 CONT1： SETB P1.0 ；正转时P1.0=1 CLR P1.1 ；发步进脉冲的下降沿（设驱动器对于脉冲的下降沿有效） NOP ；延时（延时的目的是让驱动电路的光耦充分导通） NOP ；延时（根据驱动器的需要，调整延时） SETB P1.1 ；发步进脉冲的上升沿 MOV 0EH，#4EH ；两脉冲之间延时20000μs（决定电机的转速） MOV 0DH，#20H ；20000的HEX码为4E20 CALL DELAY ；调用延时子程序 DJNZ 0FH，CONT1 ；循环次数减1后，若不为0则继续，循环100次 RET （2）电机反转100步 MOV 0FH，#100D ；准备走100步 CONT2： CLR P1.0 ；反转时P1.0=0 CLR P1.1 ；发步进脉冲的下降沿（设驱动器对于脉冲的下降沿有效） NOP ；延时（延时的目的是让驱动电路的光耦充分导通） NOP ；延时（根据驱动器的需要，调整延时） SETB P1.1 ；发步进脉冲的上升沿 一种新的五相步进电机驱动电路开发 T.S. 维拉孔和 T. 萨马拉纳亚克 斯里兰卡,佩勒代尼耶大学工程学院,电子与电气工程学院 付自刚译 摘要 本文详细地介绍了一种新的五相步进电机驱动电路。这种新的驱动电路是由商业上现成的,廉价的,标准的步进电机驱动 IC 搭建,它能实现由内部电流回路驱动的闭环速度和位置控制。经证明, 这种驱动电路能推广到任何更多相数的奇数相的步进电机。 这种驱动电路具有速度控制和方向控制,包括全步、半步、顺时针、逆时针控制模式。 一、概述 在大多数机器人和自动化工程设计中, 各种各样步进电机都被广泛应用来得到需要的运动姿态。步进电机倍受人们青睐是因为它不需要频繁的维护并能在苛刻的环境中运行。步进电机及其驱动器的选择要根据具体应用中需要的效果来决定。市场上最常见的是两相和四相步进电机。 可是,实际应用中要求高精度,低噪声和低震动,因此五相步进电机得以应用。因为步距角较小, 五相步进电机有较高的分辨率, 较低的震动和良好的加速与减速特性。因此, 确保设计的驱动电路能使步进电机充分发挥这些优点非常重要。 因为在机器人应用中是很少见得类型,而且结构很复杂,很难找到它们的驱动IC ,只能专门定做。结果导致五相步进电机的驱动电路产品异常昂贵。用普通步进电机如二相与四相步进电机的驱动控制 IC 来制作其它步进电机的驱动电路是一种经济有效的方法。 L297继承了控制单极性和双极性步进电机所需要的所有控制电路系统。 L298N 双 H 桥驱动器形成了一个完善的步进电机微处理器接口。在这里,我们通过给 L297和 L298N 加上微处理器和逻辑控制系统研究开发出了一种新的五相步进电机驱动电路。 第二部分解释了元器件特性。第三部分介绍了控制逻辑电路设计。第四部分是接口设计,结果在第五部分。最后,第六部分加以总结。 二、主要元器件特性分析 如图一所示,集成块 L297可以与 H 桥集成电路一起使用作为步进电机驱动器。在该设计中, H 桥的功能用 L298N 或者 L293E 实现。这要根据步进电机的额定功率而定。输入 L297的控制信号可能来自为控制器或者外部开关。一个 IC 能驱动一个两相双极性永磁式步进电机, 一个四相单极性永磁式步进电机或者一个四相变磁阻式步进电机。因为用到的电子元器件非常少, 该设计好处颇多, 比如,花费少,可靠性高,占用的空间相对较小。按照接收到的输入信号的不同, L297产生三种不同模式的相位序列,即半步模式,全步模式和波形模式。 单片机课程设计 步进电机控 专业班级：姓名：学号：指导教师： 目录 一．课程设计要求 二．课程设计目的三．所用仪器及相关说明 1.5 7步进电机23HS6620 2. DM524 型细分型两相混合式步进电机驱动器 3.STC12C5A60S2系列单片机 四．调试程序 【程序一、二】 五．程序功能 【程序一、二】 六．误差说明 七．心得体会 八．课设说明 一．课程设计要求 通过计算机对单片机芯片的编程，将单片机与驱动器相连，从而实现对步进电机的各种方式控制。 二．课程设计目的 1.根据所期望的结果编写程序，并在实验仪器上调试和验证。 2.使用步近电机的工作原理与步进电机驱动器。 3.学习控制步进电机转角、速度、方向的实时软件设计 三．所用仪器及相关说明 1.57步进电机23HS6620 2.DM524型细分型两相混合式步进电机驱动器，采用直流18~50V 供电，适合驱动电压24V~50V，电流小于 4.0V ，外径42~86毫米的两相混合式步进电机。此驱动器采用交流伺服驱动器的电流环进行细分控制，电机的转矩波动很小，低速运行很平稳，几乎没有振动和噪音。高速时力矩也大大高于其它二相驱动器，定位精度高。广泛适用于雕刻机、数控机床、包装机械等分辩率要求较高的设备上。 电气参数 输入电流小于4安培 输出电流 1.0A ～4.2A 功耗功耗：80W ；内部保险：6A 温度工作温度-10～45℃；存放温度-40℃～70℃ 湿度不能结露，不能有水珠气体禁止有可燃气体和导电灰尘 重量200克 主要特点1）平均电流控制，两相正弦电流驱动输出（2）直流24～50V 供电3）光电隔离信号输入/输出（4）有过压、欠压、过流、相间短路保护功能5）十五档细分和自动半流功能（6）八档输出相电流设置 （7）具有脱机命令输人端子（8）高启动转速（9）高速力矩大 （10）电机的扭矩与它的转速有关，而与电机每转的步数无关控制信号接口 实习名称：电子设计制作与工艺实习 学生姓名：周文生 学号：201216020134 专业班级：T-1201 指导教师：李文圣 完成时间： 2014年6月13日 报告成绩： 步进电机控制驱动电路设计 摘要： 本设计在根据已有模电、物电知识的基础上，用具有置位，清零功能的JK 触发器74LS76作为主要器件来设计环行分配器，来对555定时器产生的脉冲进行分配，通过功率放大电路来对步进电机进行驱动，并且产生的脉冲的频率可以控制，从而来控制步进电机的速度，环形分配器中具有复位的功能，在对于异常情况可以按复位键来重新工作。 关键字：555定时器脉冲源环行分配器功率放大电路 一、方案论证与比较： （一）脉冲源的方案论证及选择： 方案一：采用555定时器产生脉冲，它工作频率易于改变从而可以控制步进电机的速度并且工作可靠，简单易行。 C2 10uF 图一 555定时器产生的方法 方案二:采用晶振电路来实现，晶振的频率较大，不利于电机的工作，易失步，我们可以利用分频的方法使晶振的频率变小，可以使电机工作稳定，但分频电路较复杂，并且晶振起振需要一定的条件，不好实现。 X1 1kohm 1kohm 图二晶振产生脉冲源电路 综上所述，我们采用方案一来设计脉冲源。 （二）环形分配器的设计： 方案一：采用74ls194通过送入不同的初值来进行移位依此产生正确的值使步进电机进行转动。但此方案的操作较复杂，需要每次工作时都要进行置位，正反转的操作较复杂，这里很早的将此方案放弃。 方案二：使用单独的JK 触发器来分别实现单独的功能。 图三双三拍正转 图四单三拍正转 图五三相六拍正转 利用单独的做，电路图较简单，单具体操作时不方便，并且不利于工程设计。块分的较零散，无法统一。 方案三：利用JK触发器的自己运动时序特性设计，利用卡诺图来进行画简。 图六单，双三拍的电路图 单，双三拍的正，反转主要由键s1,s2的四种状态来决定四种情况的选择。 综合实践报告之第二次大作业 题目：步进电机控制设计 说明：在工业电气自动化工程中，步进电机是一种常用的控制设备，它以脉冲信号控制电机的转速，在数控机床、仪器仪表、计算机外围设备以及其它自动设备中有广泛的应用。 步进电机是指一步步走的电动机，所谓“步”指转动角度，每步都会使电机转过一个固定的角度。步进电机有不同的种类，但其控制方法均相同，均以脉冲信号进行驱动，很适合使用单片机来进行控制。 本次大作业要求设计一个步进电机的控制部分。 已知： 采用2相制5线步进电机，其结构如下图所示，线圈中心抽头X1与X2连接在一起； B 相X1A 相 2相步进电机 步进电机采用1相激磁法，即在每一个瞬间只有一个线圈导通，其它线圈休息； 单片机与步进电机之间可采用ULN2003类的驱动IC ； 要求： 查找资料，设计出步进电机的硬件连接电路图； 给出控制软件流程图； 用汇编语言写出控制软件的代码。 提示：本作业对电机的转动方向不做要求，在实际应用中，改变线圈激磁的顺序可以改变步进电机的转动方向，每送一次激磁信号后应经过一小段时间延时，让步进电机有足够的时间建立激励磁场及转动。可以使用单片机的~端口输出控制信号，经驱动IC 传至步进电机。 电路图设计说明 此控制电路选用AT89S51型单片机作为驱动时序的输出控制器，其输出作为两相四线步进电机的时序信号，经过驱动芯片ULN2003放大后输入到两相四线步进电机的输入端口；单片机作为控制指令的输入按键K1-K3的输入端口，K1为电机正转按键，K2为电机正转按键，K3为电机停止按键，这三个按键均为高电平输入有效，按一下K1电机正转，按一下K2电机反转转，按一下K3电机停止。其硬件电路如图一： 控制程序流程图 机电传动与控制综合课程设计设计说明书设计题目: 五相十拍（2/3）步进电机 控制程序设计 院系名称：机电工程学院专业班级：机制F09 学生姓名：学号： 20094805 指导教师：王宗才 2012年12 月05 日 内容摘要 本文主要是介绍采用可编程控制器(PLC) 对五相十拍步进电机进行控制的设计原理及方法进行分析。其中步进电动机具有快速起停、精确步进和定位等特点，是一种控制精度极高的电机,常用作工业过程控制及仪器仪表的控制元件。可编程控制器是工业自动化设备的主导产品，具有控制功能强，可靠性高，适用于不同控制要求的各种控制对象等优点。 本文详细的介绍了用PLC控制步进电机系统的原理，及硬件和软件设计方法。其内容主要包括I/O地址分配、PIC外部接线图、控制流程图、主电路图、梯形图、元件清单以及语句表。本文设计过程中使用了十六位移位寄存器，大大简化了程序的设计，使程序更间凑，方便了设计。在实际应用中表明此设计是合理有效的。 关键词: PLC;梯形图；元件清单；五相十拍步进电机 目录 第1章引言 (1) 第2章系统总体方案设计 (2) 2.1 程序设计的基本思路 (2) 2.2 五相步进电动机的控制要求 (2) 2.3 方案原理分析 (2) 第3章 PLC控制系统设计 (4) 3.1 设计流程分析 (4) 3.1.1 控制流程图 (4) 3.1.2电机工作过程图 (5) 3.2 I/O地址分配表 (5) 3.3 PLC外部接线图 (6) 3.4 主电路 (7) 3.5 元件清单 (8) 3.6 程序设计 (8) 3.6.1 步进控制设计 (8) 3.6.2 梯形图设计 (10) 3.7 调试说明 (11) 第4章设计总结 (12) 致谢 (13) 参考文献 (14) 附录 (15) 附录一程序梯形图 (15) 附录二程序语句表 (20) 1 题目：三相步进电机控制系统的设计课程名称：Proteus 学生姓名：刘卫东 学生学号： 系别：电子工程学院 专业：通信工程 年级：2012级 任课教师：王丽 电子工程学院制 2015年4月 三相步进电机控制系统的设计 学生：刘卫东 指导教师：王丽 电子工程学院通信工程 1 系统硬件介绍 AT89C51单片机简介 AT89C51是一种带4k字节闪烁可编程课擦除只读存储器（FPEROM—Falsh Programmable and Erasable Read Only Memory）的低电压、高性能CMOS8位微处理器，俗称单片机。该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的AT89C51是一种高效微控制器，为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。 主要特性： (1)与MCS-51 兼容 (2)4K字节可编程闪烁存储器 (3)寿命：1000写/擦循环 (4)数据保留时间：10年 (5)全静态工作：0Hz-24Hz (6)三级程序存储器锁定 (7)128*8位内部RAM (8)32可编程I/O线 (9)两个16位定时器/计数器 (10)5个中断源 (11)可编程串行通道 (12)低功耗的闲置和掉电模式 (13)片内振荡器和时钟电路 ULN2003A芯片介绍 经常在以下电路中使用，作为: 1、显示驱动 2、继电器驱动 3、照明灯驱动 4、电磁阀驱动 5、伺服电机、步进电机驱动等电路中。 基本参数： 模块配置:7 NPN 电压, Vceo:50V 集电极直流电流:500mA 直流电流增益hFE:1000 工作温度范围:-20°C to +85°C 封装类型:PDIP 引脚数:16 封装类型:DIP 晶体管数:7 表面安装器件:通孔安装器件标号:2003 最大连续电流, Ic:500mA 芯片标号:2003 输入电压最大:30V 输入类型:5V TTL CMOS 输出电压最大:50V 输出电流最大:0.6A 通道数:7 2硬件电路设计 总体的硬件设计 (1)用K0-K2做为通电方式选择键，K0为单三拍，K1为双三拍，K2为三相六拍； 设计一个单片机三相步进电机控制系统要求系统具有如下功能： (2)K3、K4分别为启动和方向控制； (3)正转时红色指示灯亮，反转时黄色指示灯亮，不转时绿色指示灯亮； (4)用4位LED显示工作步数。 舞蹈机器人步进电机驱动电路和程序设计 摘要：介绍了舞蹈机器人步进电机驱动电路和程序设计。电路采用74373锁存,74LS244和ULN2003作电压和电流驱动,单片机AT89C52作工作脉冲序列信号发生器。程序设计基于中断服务和总线分时复用方式,实时更新各个电机的速度和方向。 关键词：单片机,中断服务,速度累加计数器,归一化速度 在机器人舞蹈时,我们用一个单片机控制多个步进电机指挥跳舞机器人的双肩、双肘和双脚伴着音乐做出各种协调舒缓充满感情的动作。电路采用74373锁存,74LS244和ULN2003作电压和电流驱动,单片机（Atc52）作脉冲序列信号发生器。程序设计基于中断服务和总线分时利用方式,实时更新各个电机的速度、方向。整个舞蹈由运动数据所决定的一截截动作无缝连接而成。 1 步进电机简介 步进电机根据内部线圈个数不同分为二相制、三相制、四相制等。本文以四相制为例介绍其内部结构。图1为四相五线制步进电机内部结构示意图。 2 四相五线制步进电机的驱动电路 电路主要由单片机工作外围电路、信号锁存和放大电路组成。我们利用了单片机的I/O端口,通过74373锁存,由74LS244驱动,ULN2003对信号进行放大。8个电机共用4bit I/O端口作为数据总线,向电机传送步进脉冲。每个电机分配1bit的I/O端口用作74373锁存信号,锁存步进电机四相脉冲,经ULN2003放大到12V驱动电机运转。 电路原理图（部分）如图2所示。 （1）Intel 8051系列单片机是一种8位的嵌入式控制器,可寻址64K字节,共有32个可编程双向I/O口,分别称为P0～P3。该系列单片机上集成8K的ROM,128字节RAM可供使用。 （2）74LS244为三态控制芯片,目的是使单片机足以驱动ULN2003。ULN2003是常用的达林顿管阵列,工作电压是12V,可以提供足够的电流以驱动步进电机。关于这些芯片的详细介绍可参见它们各自的数据手册。 （3）74373是电平控制锁存器,它可使多个步进电机共用一组数据总线。我们用P1.0～P1.7作为8个电机的锁存信号输出端,见表1。 步进电机的控制电路和程序 先看一下我们将要使用的51单片机综合学习系统能完成哪些实验与产品开发工作：分别有流水灯，数码管显示，液晶显示，按键开关，蜂鸣器奏乐，继电器控制，IIC总线，SPI总线，PS/2实验，AD模数转换，光耦实验，串口通信，红外线遥控，无线遥控，温度传感，步进电机控制等等。 上图是我们将要使用的51单片机综合学习系统硬件平台，本期实验我们用到了综合系统主机、步进电机，综合系统其它功能模块原理与使用详见前几期《电子制作》杂志及后期连载教程介绍。 步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度(称为“步距角”)，它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。步进电机可以作为一种控制用的特种电机，利用其没有积累误差(精度为100%)的特点，广泛应用于各种开环控制。 步进电机分类与结构 现在比较常用的步进电机分为三种：反应式步进电机（VR）、永磁式步进电机（PM）、混合式步进电机（HB）。本章节以反应式步进电机为例，介绍其基本原理与应用方法。反应式步进电机可实现大转矩输出，步进角一般为1.5度。反应式步进电机的转子磁路由软磁材料制成，定子上有多相励磁绕组，利用磁导的变化产生转矩。常用小型步进电机的实物如图1 所示。 图1步进电机实物图 图 2 步进电机内部图 步进电机现场应用驱动电路 综合系统使用的是小型步进电机，对电压和电流 要求不是很高，为了说明应用原理，故采用最简单 的驱动电路，目的在于验证步进电机的使用，在正 式工业控制中还需在此基础上改进。一般的驱动电 路可以用图3的形式。 图3 一般驱动电路 在实际应用中一般驱动路数不止一路，用上图的分立电路体积大，很多 场合用现成的集成电路作为多路驱动。常用的小型步进电机驱动电路可以用 ULN2003或ULN2803。本书配套实验板上用的是ULN2003。ULN2003是高压大电流达林顿晶体管阵列系列产品，具有电流增益高、工作电压高、温度范围宽、带负载能力强等特点，适应于各类要求高速大功率驱动的系统。ULN2003A由7组达林顿晶体管阵列和相应的电阻网络以及钳位二极管网络构成，具有同时驱动7组负载的能力，为单片双极型大功率高速集成电路。ULN2003内部结构及等效电路图如图4： 2009 届毕业设计（论文）开题报告 二级学院：延陵学院班级：09电Y1 学生：尚严鑫学号：09120920 指导教师：张建生职称：教授 课题名称 课题类型 □毕业设计□毕业论文 起止时间 开题报告 （毕业设计：含课题来源及现状、设计要求、工作内容、设计方案、技术路线、预期目标、时间安排及参考文献等。字数为3000以上。） （毕业论文：含课题来源、研究价值，国内外研究现状，研究内容，研究方法，研究思路，论文提纲，预期目标，时间安排及参考文献等。字数为3000以上。） 一．课题来源及研究价值 步进电动机是将电脉冲信号转化为机械角位移或线位移的控制电机，它可以看作是一个比较特殊的运行方式的同步电机。步进电机是由专门的电源提供脉冲信号。当每输入一个电脉冲信号时，步进电机就会往前移动一小步，移动的角度大小叫做步距角，因此这种不同于普通的匀速旋转的电机被称为步进电动机。步进电动机是受走脉冲信号控制的，直线位移量、角位移量和电脉冲数的关系成正比例，所以电动机的线速度、转速也与脉冲频率构成正比关系。利用改变脉冲频率的高与低，可以在很大范围内调节电动机的转速，从而实现电机的快速启动、制动和反转控制。步进电机的优点是在不失步的情况下工作，步距误差不会积累。从而完全适用数字控制的开环系统中，并使整个系统运行可靠。是工业生产中性能优良的数字执行元件。随着单片机应用技术、电力电子技术和自动控制技术在工业生产中的普及和深入，步进电机的的需求量愈来愈大。根据调查显示，全球步进电机的年产量在以13%以上的速度增加。同时国内对步进电机的要求也与日增加。对步进电机的研究，提高步进电机的系统性能，可以改善劳动条件、节约能源、提高产品质量和经济效益。基于微型单片机的控制系统则通过软件控制步进电机，能够更好地发挥步进电机的潜力。因此，用微型单片机控制步进电机已经成为一种必然的趋势，也符合数字化的时代发展需要。 步进电机作为数字式执行元件，具有成本低廉、容易控制、定位方便和步距误差不会长期累积等优点，被广泛应用在数控装置、绘图机、机械手、印刷和包装设备等工业、军事和医疗自动化领域中。在多种步进电机中，混合式步进电机集反应式和永磁式步进电机的优点于一身，应用更加普遍。但是步进电机在应用当中仍然存在一些制约性的因素，步进电机及其系 第三节步进电动机及其驱动 一、步进电机的特点与种类 1.步进电机的特点 步进电机又称脉冲电机。它是将电脉冲信号转换成机械角位移的执行元件。每当输入一个电脉冲时，转子就转过一个相应的步距角。转子角位移的大小及转速分别与输入的电脉冲数及频率成正比，并在时间上与输入脉冲同步。只要控制输入电脉冲的数量、频率以及电机绕组通电相序即可获得所需的转角、转速及转向。 步进电动机具有以下特点： ?工作状态不易受各种干扰因素(如电压波动、电流大小与波形变化、温度等)的影响； ?步进电动机的步距角有误差，转子转过一定步数以后也会出现累积误差，但转子转过一转以后，其累积误差变为“零” ； ?由于可以直接用数字信号控制，与微机接口比较容易； ?控制性能好,在起动、停止、反转时不易“丢步”； ?不需要传感器进行反馈，可以进行开环控制； ?缺点是能量效率较低。 就常用的旋转式步进电动机的转子结构来说，可将其分为以下三种： （1）可变磁阻(VR-Variable Reluctance),也叫反应式步进电动机 （2）永磁(PM-Permanent Magnet)型 （3）混合(HB-Hybrid)型 （1）可变磁阻(VR-Variable Reluctance) 结构原理：该类电动机由定子绕组产生的反应电磁力吸引用软磁钢制成的齿形转子作步进驱动，故又称作反应式步进电动机。其结构原理如图3.5定子1 上嵌有线圈，转子2朝定子与转子之间磁阻最小方向转动，并由此而得名可变磁阻型。 图3.6 可变式阻步进电机 可变磁阻步进电机的特点： 反应式电动机的定子与转子均不含永久磁铁，故无励磁时没有保持力； 需要将气隙作得尽可能小，例如几个微米； 结构简单，运行频率高，可产生中等转矩，步距角小（0.09~9°） 制造材料费用低； 有些数控机床及工业机器人上使用。 （3）混合(HB-Hybrid)型 结构原理 这类电机是PM式和VR式的复合形式。其定子与VR类似，表面制有小齿，转子由永磁铁和铁心构成，同样切有小齿，为了减小步距角可以在结构上增加转子和定子的齿数。其结构如图3.7所示。 混合式步进电机特点: HB兼有PM和VR式步进电机的特点： 步距角可以做得较小(0.9~3.6°)； 无励磁时具有保持力； 可以产生较大转矩，应用较广。 #include "reg52.h" #include "INTRINS.H" #include _单片机控制步进电机驱动原理___驱动图
