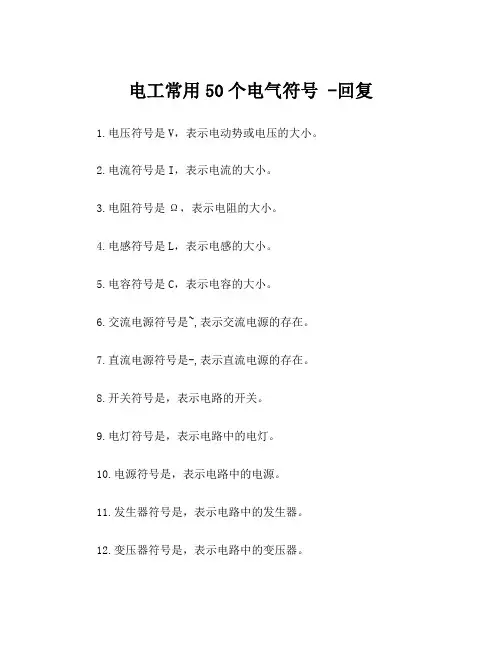

电工电器符号大全
1、电气图形符号的种类和组成
电气图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。
限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。
如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。
延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。
电气方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。
2、电气图形符号分类：

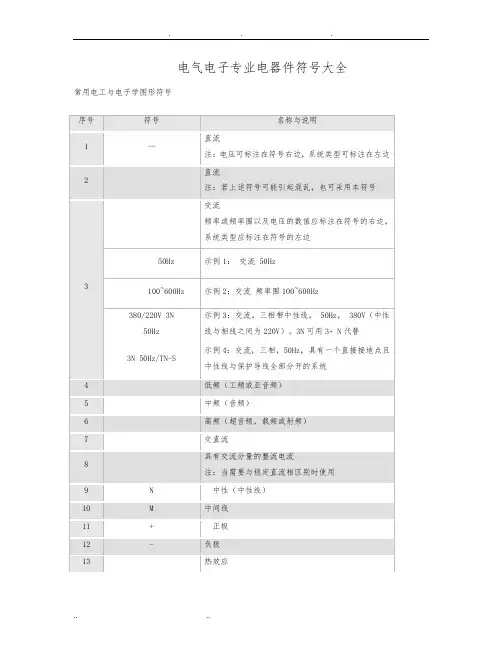

电气限定符号和常用的其他符号包括：电流和电压的种类，可变性，力或运动的方向，流动方向，特性量的动作相关性，效应或相关，性辐，射信号波形，机械控制，操作方法，非电量控制，接地和接机壳等。
电气导线和连接器件图形符号包括：导线，端子和导线的连接，连接器件，电缆附件等。
电气无源元件图形符号包括：电阻器，电感器，电容器等。
半导体和电子管图形符号包括：二极管，晶闸管，光电子，光敏器件等。
电能的发生和转换图形符号包括：绕组连接的限定符号，内部连接的绕组，电机部件及类型变压器，电抗器，消弧线圈，制动电阻，串并补电容，变流器，原电池等。
开关，控制和保护装置图形符号包括：触点开关，开关装置和起动器，有或无继电器，测量继电器，熔断器，间隙避雷器等。
测量仪表灯和信号器件图形符号包括：指示积算和记录仪表，遥测器件，电钟，灯，喇叭和电铃等。
电信图形符号包括：交换设备，电话机，传输信号发生器，变换器，放大器，光纤，光缆，光器件等。
电力照明和电信布置图形符号包括：发电厂和变电所，电信局局和机房设施，线路，配线，电什，配电箱，控制台，控制设备，用电设备，插座，开关和照明灯照明引出线等。
二进制逻辑单元图形符号包括：与输入输出和其他连接有关的限定符号，内部连接组合单元和时序单元等。
模拟单元图的符号包括：模拟和数字信号识别用的限定符号，放大器，函数器，信号转换器，电子开关等。
3、电气设备常用文字符号
１、基本文字符号
符号描述
符
号
描述
符
号
描述
符
号
描述
符
号
描述
C 电容器EH 发热器件EL 照明电EV 空气调
节器
FA
带瞬时动作的限流保护器
件
FU 熔断器FV 限压保护
器件
GS
同步发
电机
GA
异步发
电机
FR
带延时动作的限流保护器
件
GB 蓄电池HA 报警器HL 指示灯KA 过流继
电器
FS
带瞬时、延时动作的限流保
护器件
KM 接触器KR 热继电器KT 延时继
电器
L 电感器M 电动机
MS 同步电动
机
MT
力矩电动
机
PA 电流表PJ 电度表PS 记录仪表
KM
QF QS FU FF
SB
TA
PV PA
PR PW PF
PJ PJR
行程开关行图形符号：
按钮图形符号：
时间继电器触点符号：
电气符号大全 电气图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。 限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。 如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。 延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。 电气方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。 2、电气图形符号分类： 电气限定符号和常用的其他符号包括：电流和电压的种类，可变性，力或运动的方向，流动方向，特性量的动作相关性，效应或相关，性辐，射信号波形，机械控制，操作方法，非电量控制，接地和接机壳等。 电气导线和连接器件图形符号包括：导线，端子和导线的连接，连接器件，电缆附件等。 电气无源元件图形符号包括：电阻器，电感器，电容器等。 半导体和电子管图形符号包括：二极管，晶闸管，光电子，光敏器件等。 电能的发生和转换图形符号包括：绕组连接的限定符号，内部连接的绕组，电机部件及类型变压器，电抗器，消弧线圈，制动电阻，串并补电容，变流器，原电池等。 开关，控制和保护装置图形符号包括：触点开关，开关装置和起动器，有或无继电器，测量继电器，熔断器，间隙避雷器等。 测量仪表灯和信号器件图形符号包括：指示积算和记录仪表，遥测器件，电钟，灯，喇叭和电铃等。 电信图形符号包括：交换设备，电话机，传输信号发生器，变换器，放大器，光纤，光缆，光器件等。 电力照明和电信布置图形符号包括：发电厂和变电所，电信局局和机房设施，线路，配线，电什，配电箱，控制台，控制设备，用电设备，插座，开关和照明灯照明引出线等。 二进制逻辑单元图形符号包括：与输入输出和其他连接有关的限定符号，内部连接组合单元和时序单元等。 模拟单元图的符号包括：模拟和数字信号识别用的限定符号，放大器，函数器，信号转换器，电子开关等。 3、电气设备常用文字符号 １、基本文字符号 符号描述 符 号 描述 符 号 描述 符 号 描述 符 号 描述 C 电容 器 EH 发热器 件 EL 照明 电 EV 空气 调节 器 FA 带瞬时动作的限流 保护器件 FU 熔断FV 限压保GS 同步GA 异步FR 带延时动作的限流
电工符号大全 电流表PA 电压表PV 有功电度表PJ 无功电度表PJR 频率表PF 相位表PPA 最大需量表(负荷监控仪) PM 功率因数表PPF 有功功率表PW 无功功率表PR 无功电流表PAR 声信号HA 光信号HS 指示灯HL 红色灯HR 绿色灯HG 黄色灯HY 蓝色灯HB 白色灯HW 连接片XB 插头XP 插座XS 端子板XT 电线,电缆,母线W 直流母线WB 插接式(馈电)母线WIB 电力分支线WP 照明分支线WL 应急照明分支线WE 电力干线WPM 照明干线WLM 应急照明干线WEM 滑触线WT 合闸小母线WCL 控制小母线WC 信号小母线WS 闪光小母线WF 事故音响小母线WFS 预告音响小母线WPS 电压小母线WV
事故照明小母线WELM 避雷器F 熔断器FU 快速熔断器FTF 跌落式熔断器FF 限压保护器件FV 电容器C 电力电容器CE 正转按钮SBF 反转按钮SBR 停止按钮SBS 紧急按钮SBE 试验按钮SBT 复位按钮SR 限位开关SQ 接近开关SQP 手动控制开关SH 时间控制开关SK 液位控制开关SL 湿度控制开关SM 压力控制开关SP 速度控制开关SS 温度控制开关,辅助开关ST 电压表切换开关SV 电流表切换开关SA 整流器U 可控硅整流器UR 控制电路有电源的整流器VC 变频器UF 变流器UC 逆变器UI 电动机M 异步电动机MA 同步电动机MS 直流电动机MD 绕线转子感应电动机MW 鼠笼型电动机MC 电动阀YM 电磁阀YV 防火阀YF 排烟阀YS
跳闸线圈YT 合闸线圈YC 气动执行器YPA,YA 电动执行器YE 发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器EV 电加热器加热元件EE 感应线圈,电抗器L 励磁线圈LF 消弧线圈LA 滤波电容器LL 电阻器,变阻器R 电位器RP 热敏电阻RT 光敏电阻RL 压敏电阻RPS 接地电阻RG 放电电阻RD 启动变阻器RS 频敏变阻器RF 限流电阻器RC 光电池,热电传感器B 压力变换器BP 温度变换器BT 速度变换器BV 时间测量传感器BT1,BK 液位测量传感器BL 温度测量传感器BH,BM 辅助文名称 字符号 A 电流 A 模拟 AC A 交流 自动 AUT ACC 加速 ADD 附加
建筑电气CAD图纸常用符号大全 敷设方式和敷设部位敷设方式： SC:穿焊接钢管敷设； CT:用电缆桥架敷设; 敷设 部位： WE ：沿墙面敷设； WC ：暗敷设在墙内； FC ：暗敷设在地面或地板内； CC ： 暗敷设在屋面或顶板内； BMG1是负荷开关，SB 是塑壳断路器，BM7是分断能力10KA 的 微断。 SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架 WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 YJV:电缆 SYV:电视线 PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B 项(绿) C 项(红) KV:(电压) 千伏 BV:散线MEB:总等电位 LEB:局部等电位线路敷设方式代号 PVC ——用阻燃塑料管敷设 DGL —— 用电工钢管敷设 VXG ——用塑制线槽敷设 GXG ——用金属线槽敷设 KRG ——用可挠型 塑制管敷设⑦线路明敷部位代号LM —沿屋架或屋架下弦敷设 ZM ——沿柱敷设 QM ——沿墙敷设 PL ——沿天棚敷设③线路暗敷部位代号 LA ——暗设在梁内 ZA —暗设在柱 内 QA —暗设在墙内 PA ——暗设在屋面内或顶棚内 DA ——暗设在地面或地板内 PNA —暗设在不能进入的吊顶内④照明灯具安装方式代号 D ——吸顶式 L ——链吊式 G ———管吊式 B ——壁装式 R ———嵌入式 BR ———墙壁内安装 (4)设备标注方法’ ⑦配电线路的标注方法 a ——b(c×d)e ——f 其中：a--回路编号 b--导线型号 c--导 线根数 d--导线截面 e--敷设方式及穿管管径 f--敷设部位表示2根导线表示3根导线 表示n 根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数 b--型号或编号 c--每盏照明灯具的灯泡个数 d--灯泡容量，W e--灯泡安装高度， m f--安装方式 L--光源种类，白炽灯或荧光灯 YJV22--4*16 代表聚乙烯绝缘聚氯乙烯护 套的电缆，22代表铠装（即在四条线的外面有一层铁皮包裹），一共4芯，截面积为16 平方毫米。 YJV-3X4-SC25-HDPE50；YJV ：交联聚乙烯电缆，3*4：三根四平方的。SC25：电缆穿25的焊接钢管敷设，HDPE50是指50的波纹管敷设 BV-5×16 SC32：导线型号为铜芯塑料绝缘线，5根16mm2，穿焊接钢管敷设。 BV-2×2.5：导线型号为铜芯塑料绝缘线，2根2.5mm2。 VV-5x2.5-SC32/WC/FC 指 5*2.5平方的VV （规格）电缆穿32的焊接钢管 沿墙或地面暗敷设。 FPC(15)-WC：穿阻燃半硬聚氯乙烯管敷设。 WP1-BV(3×50＋ 1×35)CT CE 表示：1号动力线路，导线型号为铜芯塑料绝缘，3根50mm2、1根35mm2， 沿顶板面用电缆桥架敷设。 WL2-BV(3×2.5)SC15 WC 表示：2号照明线路、3根2.5mm 2 铜芯塑料绝缘导线穿钢管沿墙暗敷。 ZR-BV 阻燃型铜芯聚氯乙烯绝缘电线。 NH-B-YJV 铜芯交联聚乙烯绝缘聚氯乙烯护套B 类成束阻燃型耐火电力电缆。 TMY-3（80*8）+1 （60*6）：80*8表示ABC 三相为80*8的铜排60*6为零排。TMY 是硬铜母（铜排母线） 的意思。 RVS ：铜芯pvc 护套双绞线，通常用于公共广播系统/背景音乐系统布线，消防系统布线。 RVV ：铜芯pvc 内护pv 外护平行护套线，通常用于弱电电源供电等。 BV ，BV 电线，全称是铜芯聚氯乙烯绝缘电线。因为分类和用途是用来分布电流用的，属于布 电线类，用字母B 表示；绝缘材料为聚氯乙烯，用字母V 表示，因而得。开关器件符号 说明： TIMS-125/80/43002 其中4表示四级；300：热磁脱扣器；2：电机保护用。 DZ47-60/3P-25：小型断路器，型号DZ47-60，三相25A 。 C65N-16A ：2P 是指适使用 C65小规格的断路器，最大分断电流为6000A ，额定电流为16A ，2P 指双极的，VE-30mA 指漏电保护电流为30mA C65N-C16/3P：C65指断路器型号，N 表示分断电流为6000A ，
各种常用电子元件符号 二极管变容二极管 表示符号:D 表示符号:D 双向触发二极管稳压二极管 表示符号:D 表示符号:ZD,D 稳压二极管桥式整流二极管表示符号:ZD,D 表示符号:D
肖特基二极管隧道二极管 隧道二极管光敏二极管或光电接收二极管 发光二极管双色发光二极管 表示符号：LED 表示符号：LED 光敏三极管或光电接收三极管单结晶体管（双基极二极管）表示符号：Q,VT 表示符号：Q,VT
复合三极管NPN型三极管 表示符号：Q,VT 表示符号：Q,VT PNP型三极管PNP型三极管 表示符号：Q,VT 表示符号：Q,VT NPN型三极管带阻尼二极管NPN型三极管表示符号：Q,VT 表示符号：Q,VT 带阻尼二极管及电阻NPN型三极管 表示符号：Q,VT 表示符号：Q,VT
带阻尼二极管IGBT 场效应管 表示符号：Q,VT 电子元器件符号图形 接面型场效应管P-JFET 接面型场效应管N-JFET 场效应管增强型P-MOS 场效应管增强型N-MOS 场效应管耗尽型P-MOS 场效应管耗尽型N-MOS
电阻电阻器或固定电阻表示符号：R 电阻电阻器或固定电阻表示符号：R 电位器可调电阻 表示符号:VR，RP,W 表示符号:VR，RP,W 电位器可调电阻 表示符号:VR，RP,W 表示符号:VR，RP,W 三脚消磁电阻二脚消磁电阻 表示符号：RT 表示符号：RT 压敏电阻表示符号：RZ,VAR 热敏电阻表示符号：RT
光敏电阻电容（有极性电容）CDS 表示符号： 电容（有极性电容）可调电容 表示符号：C 表示符号：C 电容（无极性电容）四端光电光电耦合器 表示符号：C 表示符号：IC，N 六端光电光电耦合器 表示符号：IC，N 电子元器件符号图形
电工电器符号大全 1、电气图形符号的种类和组成 电气图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。 限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。 如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。 延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。 电气方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。 2、电气图形符号分类： 电气限定符号和常用的其他符号包括：电流和电压的种类，可变性，力或运动的方向，流动方向，特性量的动作相关性，效应或相关，性辐，射信号波形，机械控制，操作方法，非电量控制，接地和接机壳等。 电气导线和连接器件图形符号包括：导线，端子和导线的连接，连接器件，电缆附件等。 电气无源元件图形符号包括：电阻器，电感器，电容器等。 半导体和电子管图形符号包括：二极管，晶闸管，光电子，光敏器件等。 电能的发生和转换图形符号包括：绕组连接的限定符号，内部连接的绕组，电机部件及类型变压器，电抗器，消弧线圈，制动电阻，串并补电容，变流器，原电池等。 开关，控制和保护装置图形符号包括：触点开关，开关装置和起动器，有或无继电器，测量继电器，熔断器，间隙避雷器等。 测量仪表灯和信号器件图形符号包括：指示积算和记录仪表，遥测器件，电钟，灯，喇叭和电铃等。 电信图形符号包括：交换设备，电话机，传输信号发生器，变换器，放大器，光纤，光缆，光器件等。 电力照明和电信布置图形符号包括：发电厂和变电所，电信局局和机房设施，线路，配线，电什，配电箱，控制台，控制设备，用电设备，插座，开关和照明灯照明引出线等。 二进制逻辑单元图形符号包括：与输入输出和其他连接有关的限定符号，内部连接组合单元和时序单元等。 模拟单元图的符号包括：模拟和数字信号识别用的限定符号，放大器，函数器，信号转换器，电子开关等。 3、电气设备常用文字符号 １、基本文字符号 符号描述 符 号 描述 符 号 描述 符 号 描述 符 号 描述 C 电容器EH 发热器件EL 照明电EV 空气调 节器 FA 带瞬时动作的限流保护器 件 FU 熔断器FV 限压保护 器件 GS 同步发 电机 GA 异步发 电机 FR 带延时动作的限流保护器 件 GB 蓄电池HA 报警器HL 指示灯KA 过流继 电器 FS 带瞬时、延时动作的限流保 护器件 KM 接触器KR 热继电器KT 延时继 电器 L 电感器M 电动机 MS 同步电动 机 MT 力矩电动 机 PA 电流表PJ 电度表PS 记录仪表
工程图纸都有图纸设计说明 各个字母代表什么意思都有SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 三，灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶
R-嵌入 S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC
文字符 仪表P 电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表PAR 信号灯H 声信号 HA 光信号 HS 指示灯 HL 红色灯 HR 绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW 连接X 连接片 XB 插头 XP 插座 XS 端子板 XT 母线W 电线,电缆,母线 W 直流母线 WB 插接式(馈电)母线 WIB 电力分支线 WP 照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM 应急照明干线 WEM 滑触线 WT 合闸小母线 WCL 控制小母线 WC 信号小母线 WS 闪光小母线 WF 事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV 事故照明小母线 WELM 熔断F 避雷器 F 熔断器 FU 快速熔断器 FTF 跌落式熔断器 FF 限压保护器件 FV 电容C 电容器 C 电力电容器 CE 接触开关S 正转按钮 SBF 反转按钮 SBR 停止按钮 SBS 紧急按钮 SBE 试验按钮 SBT 复位按钮 SR 限位开关 SQ 接近开关 SQP 手动控制开关 SH 时间控制开关 SK 液位控制开关 SL 湿度控制开关 SM 压力控制开关 SP 速度控制开关 SS 温度控制开关,辅助开关 ST 电压表切换开关 SV 电流表切换开关 SA 整流U 整流器 U 可控硅整流器 UR 控制电路有电源的整流器 VC 变频器 UF 变流器 UC 逆变器 UI 电机M 电动机 M 异步电动机 MA 同步电动机 MS 直流电动机 MD 绕线转子感应电动机MW鼠笼型电动机 MC 执行器Y 电动阀 YM 电磁阀 YV 防火阀 YF 排烟阀 YS 电磁锁 YL 跳闸线圈 YT 合闸线圈 YC 气动执行器 YPA,YA 电动执行器 YE 电阻R 电阻器,变阻器 R 电位器 RP 热敏电阻 RT 光敏电阻 RL 压敏电阻 RPS 接地电阻 RG 放电电阻 RD 启动变阻器 RS 频敏变阻器 RF 限流电阻器 RC 电感L 感应线圈,电抗器 L 励磁线圈 LF 消弧线圈 LA 滤波电容器 LL 电热E
核心提示：电器符号大全序号图形符号
电器符号大全 序 图形符号说明号
1开关(机械式)电气图形符号2多级开关一般符号单线表示3多级开关一般符号多线表示4 KM 接触器(在非动作位置触点断开) 5接触器(在非动作位置触点闭合) 6负荷开关(负荷隔离开关)电气图用图形符号 7具有自动释放功能的负荷开关8熔断器式断路器 9 QF 断路器 10 QS 隔离开关 11 FU 熔断器一般符号 12 FF 跌落式熔断器 13熔断器式开关 14熔断器式隔离开关 15熔断器式负荷开关 16当操作器件被吸合时延时闭合的 动合触点
17当操作器件被释放时延时闭合的 动合触点 18当操作器件被释放时延时闭合的动断触点电气图用图形符号 19当操作器件被吸合时延时闭合的 动断触点 20当操作器件被吸合时延时闭合和释放时延时断开的动合触点 21 SB 按钮开关(不闭锁) 22旋钮开关、旋转开关(闭锁) 23位置开关,动合触点限制开关,动合触点 24位置开关,动断触点限制开关,动断触点 25 热敏开关,动合触点注:θ可用动作温度代替 26 热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点
27 具有热元件的气体放电管荧光灯 起动器 28 动合(常开)触点 注:本符号也可用作开关一般符 号 29动断(常闭)触点 30先断后合的转换触点 31 当操作器件被吸合或释放时,暂 时闭合的过渡动合触点 32座(内孔的)或插座的一个极33插头(凸头的)或插头的一个极34插头和插座(凸头的和内孔的) 35接通的连接片 36换接片 37双绕组变压器 38三绕组变压器
电气图纸符号大全文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
工程图纸都有图纸设计说明 各个字母代表什么意思都有SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽
CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 三，灯具安装方式的表示CS-链吊 DS-管吊 W-墙壁安装 C-吸顶
S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC
电气符号大全 BVR 2.5(聚氯乙烯绝缘皮软铜芯2.5电线 SR：沿钢线槽敷设；BE：沿屋架或跨屋架敷设；CLE：沿柱或跨柱敷设；WE：沿墙面敷设；CE：沿天棚面或顶棚面敷设；ACE：在能进入人的吊顶内敷设；BC：暗敷设在梁内；CLC：暗敷设在柱内；WC：暗敷设在墙内；CC：暗敷设在顶棚内；ACC：暗敷设在不能进入的顶棚内；FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管 一，导线穿管表示 SC-焊接钢管；MT-电线管；PC-PVC塑料硬管；FPC-阻燃塑料硬管；CT-桥架；MR-金属线槽；M-钢索CP-金属软管；PR-塑料线槽；RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋；TC-电缆沟；BC-暗敷在梁内；CLC-暗敷在柱内；WC-暗敷在墙内；CE-沿天棚顶敷设 CC-暗敷在天棚顶内；SCE-吊顶内敷设；F-地板及地坪下；SR-沿钢索；BE-沿屋架，梁；WE-沿墙明敷 三，灯具安装方式的表示 CS-链吊；DS-管吊；W-墙壁安装；C-吸顶；R-嵌入；S-支架；CL-柱上 沿钢线槽：SR；沿屋架或跨屋架：BE；沿柱或跨柱：CLE；穿焊接钢管敷设：SC；穿电线管敷设：MT 穿硬塑料管敷设：PC；穿阻燃半硬聚氯乙烯管敷设：FPC；电缆桥架敷设：CT；金属线槽敷设：MR 塑料线槽敷设：PR；用钢索敷设：M；穿聚氯乙烯塑料波纹电线管敷设：KPC；穿金属软管敷设：CP 直接埋设：DB；电缆沟敷设：TC；导线敷设部位的标注；沿或跨梁（屋架）敷设：AB；暗敷在梁内：BC 沿或跨柱敷设：AC；暗敷设在柱内：CLC；沿墙面敷设：WS；暗敷设在墙内：WC；沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC；吊顶内敷设：SCE；地板或地面下敷设：FC HSM8-63C/3P DTQ30-32/2P 这两个应该是两种塑壳断路器的型号， HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关） DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关 其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下 矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm 铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装阻燃屏蔽控制电缆; ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装通信电缆;HYA22,HYA23,HY A53,HYV22,HYV23 5对,10对------2400 对,0.4-0.5-0.6-0.7-0.8-0.9线径 铠装充油通信电缆;HYAT22,HYA T23,NYA T53 5对,10对------800对 0.4-0.5-0.6-0.7-0.8-0.9线径 铠装阻燃通信电缆; ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA53 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径 矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHY A32,MHYV32 5对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径 铠装计算机电缆； DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22 DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR22 1*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm 铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23 PZY A23,PZY A22,PZY AH22,PTY AH22,PTY AH32,PZY32
电气设计图纸中符号表示大全 在电气图纸中用英文符号表示的线管敷设方式，总结了一些常用的符号表示含义。 一、导线穿管表示 SC-焊接钢管 MT-电线管 MR-金属线槽 M-钢索 PR-塑料线槽 RC-镀锌钢管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 CP-金属软管 二、导线敷设方式表示 BE-沿屋架，梁 BC-暗敷在梁内 CLC-暗敷在柱内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 DB-直埋 F-地板及地坪下 WC-暗敷在墙内 WE-沿墙明敷 SCE-吊顶内敷设 SR-沿钢索 TC-电缆沟 三、灯具安装方式的表示 CS-链吊 C-吸顶 CL-柱上 DS-管吊 W-墙壁安装 R-嵌入 S-支架 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC HSM8-63C/3P DTQ30-32/2P塑壳断路器的两种型号， HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关） DTQ30-32/2P塑壳断路器的一种，额定电流32A，2极开关 四、型号的含义 R－连接用软电缆（电线），软结构。 B－平型（扁形）。 S－双绞型。 A－镀锡或镀银。 F－耐高温 P－编织屏蔽 P2－铜带屏蔽 P22－钢带铠装 Y—预制型、一般省略，或聚烯烃护套 FD—产品类别代号，指分支电缆。将要颁布的建设部标准用FZ表示，其实质相同。 YJ—交联聚乙烯绝缘 V—聚氯乙烯绝缘或护套 ZR—阻燃型 NH—耐火型 WDZ—无卤低烟阻燃型 WDN—无卤低烟耐火型 例如：SYV 75-5-1(A、B、C） S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯 SYWV 75-5-1
序 号 图形符号说明 1 开关(机械式) 2 多级开关一般符号单线表示 3 多级开关一般符号多线表示 4 接触器(在非动作位置触点断 开) 5 接触器(在非动作位置触点闭 合) 6 负荷开关(负荷隔离开关) 7 具有自动释放功能的负荷开 关 8 熔断器式断路器 9 断路器 10 隔离开关 11 熔断器一般符号 12 跌落式熔断器 13 熔断器式开关 14 熔断器式隔离开关 15 熔断器式负荷开关
图形符号说明 16 当操作器件被吸合时延时闭合的动合触 点 17 当操作器件被释放时延时闭合的 动合触点 18 当操作器件被释放时延时闭合的 动断触点 19 当操作器件被吸合时延时闭合的 动断触点 20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点 21 按钮开关(不闭锁) 22 旋钮开关、旋转开关(闭锁) 23 位置开关,动合触点限制开关,动合触点 24 位置开关,动断触点限制开关,动断触点 25 热敏开关,动合触点注:θ可用动作温度代替
26 热敏自动开关,动断触点 注:注意区别此触点和下图所示 热继电器的触点 27 具有热元件的气体放电管荧光灯 起动器 28 动合(常开)触点 注:本符号也可用作开关一般符 号 29 动断(常闭)触点 30 先断后合的转换触点 号图形符号说明 31 当操作器件被吸合或释放时,暂时闭合的 过渡动合触点 32 座(内孔的)或插座的一个极 33 插头(凸头的)或插头的一个极 34 插头和插座(凸头的和内孔的) 35 接通的连接片
36 换接片 37 双绕组变压器 38 三绕组变压器 39 自耦变压器 40 电抗器扼流图 41 电流互感器脉冲变压器 42 具有两个铁芯和两个二次绕组的 电流互感器 43 在一个铁芯上具有两个二次绕组 的电流互感器 44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形- 三角形连接 45 三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连 接 序 号 图形符号说明
电气图纸符号大全
配电箱符号 序号名称符号（字母）备注 1 高压开关柜AH 2 高压计量柜AM 3 高压配电柜AA 4 高压电容柜AJ 5 低压电力配电箱柜AP 6 低压照明配电箱柜AL 7 应急电力配电箱柜APE 8 应急照明配电箱柜ALE 9 低压负荷开关箱柜AF 10 低压电容补偿柜ACC或ACP 11 直流配电AD 12 操作信号箱柜AS 13 控制屏台箱柜AC 14 继电保护箱柜AR 15 计量箱柜AW 16 励磁箱柜AE 17 低压漏电断路器箱柜ARC 18 双电源自动切换箱柜AT 19 多种电源配电箱柜AM 20 刀开关箱柜AK
21 电源插座箱AX 22 建筑自动化控制器箱ABC 23 火灾报警控制器箱AFC 24 设备监控器箱ABC 25 住户配线箱ADD 26 信号放大器箱ATF 27 分配器箱AVP 28 接线端子箱AXT 配电箱符号 序号名称符号（字母）备注 一、电线穿线管一般有： 1 PVC管：PC20 2 焊接钢管：SC20 3 扣压式镀锌薄壁电 线管： KBG20 4 紧定式镀锌薄壁电 线管： JDG20 二、电气设计施工图中常用线路敷设方式： 序 号 名称符号名称符号 1 沿钢线槽敷设SR 沿屋架或 跨屋架敷 BE
设 2 沿柱或跨柱敷 设 CLE 沿墙面敷 设 WE 3 沿天棚面或顶 棚面敷设 CE 在能进入 人的吊顶 内敷设 ACE 4 暗敷设在梁内BC 暗敷设在 柱内 CLC 5 暗敷设在墙内WC 暗敷设在 顶棚内 CC 6 暗敷设在不能 进入的顶棚内 ACC 暗敷设在 地面内 FC 7 吊顶内敷设, 要穿金属管 SCE 一，导线穿管表示 序 号 符号名称符号名称1 SC -焊接钢管CT-桥架 2 MT -电线管PC-PV C 塑料硬管 3 FPC -阻燃塑料 硬管 MR -金属线 槽
电器符号大全 一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 三，灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC
沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC HSM8-63C/3P DTQ30-32/2P 这两个应该是两种塑壳断路器的型号， HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关） DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关 其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下 ************************************************** 型号含义： R－连接用软电缆（电线），软结构。 V－绝缘聚氯乙烯。V－聚氯乙烯绝缘V－聚氯乙烯护套 B－平型（扁形）。 S－双绞型。A－镀锡或镀银。 F－耐高温 P－编织屏蔽P2－铜带屏蔽P22－钢带铠装 Y—预制型、一般省略，或聚烯烃护套 FD—产品类别代号，指分支电缆。将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘 V—聚氯乙烯绝缘或护套 ZR—阻燃型 NH—耐火型 WDZ—无卤低烟阻燃型 WDN—无卤低烟耐火型 例如：SYV 75-5-1(A、B、C） S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编 75：75欧姆5：线径为5MM 1：代表单芯 SYWV 75-5-1 S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套 75：75欧姆5：线缆外径为5MM 1：代表单芯 例如：RVVP2*32/0.2 RVV2*1.0 BVR R: 软线VV:双层护套线P屏蔽 2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MM ZR-RVS2*24/0.12 ZR: 阻燃R: 软线S:双绞线 2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM 型号、名称 RV 铜芯氯乙烯绝缘连接电缆（电线） A VR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线） RVB 铜芯聚氯乙烯平型连接电线 RVS 铜芯聚氯乙烯绞型连接电线 RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆 ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆 RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆 RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆 AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格表示法的含义 规格采用芯数、标称截面和电压等级表示 ①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），0.6/1KV， 如：4*(1*185)+1*95 0.6/1KV
字符电路图符号大全： AAT 电源自动投入装置 AC 交流电 DC 直流电 FU 熔断器 G 发电机 M 电动机 HG 绿灯 HR 红灯 HW 白灯 HP 光字牌 K 继电器 KA(NZ) 电流继电器(负序零序) KD 差动继电器 KF 闪光继电器 KH 热继电器 KM 中间继电器 KOF 出口中间继电器 KS 信号继电器 KT 时间继电器 KV(NZ) 电压继电器(负序零序)
KP 极化继电器 KR 干簧继电器 KI 阻抗继电器 KW(NZ) 功率方向继电器(负序零序) KM 接触器 KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器 L 线路 QF 断路器 QS 隔离开关 T 变压器 TA 电流互感器 TV 电压互感器 W 直流母线 YC 合闸线圈 YT 跳闸线圈 PQS 有功无功视在功率 EUI 电动势电压电流 SE 实验按钮 SR 复归按钮 f 频率 Q——电路的开关器件
FU——熔断器 FR——热继电器 KM——接触器 KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器 SB——按钮开关Q——电路的开关器件 FU——熔断器 KM——接触器 KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器 SB——按钮开关 SA 转换开关 电流表PA 电压表PV 有功电度表PJ 无功电度表PJR 频率表PF 相位表PPA 最大需量表(负荷监控仪) PM 功率因数表PPF 有功功率表PW 无功功率表PR
无功电流表PAR 声信号HA 光信号HS 指示灯HL 红色灯HR 绿色灯HG 黄色灯HY 蓝色灯HB 白色灯HW 连接片XB 插头XP 插座XS 端子板XT 电线电缆母线W 直流母线WB 插接式(馈电)母线WIB 电力分支线WP 照明分支线WL 应急照明分支线WE 电力干线WPM 照明干线WLM 应急照明干线WEM
配电箱符号 序号名称符号（字 母） 备注 1高压开关柜AH 2高压计量柜AM 3高压配电柜AA 4高压电容柜AJ 5低压电力配电箱柜AP 6低压照明配电箱柜AL 7应急电力配电箱柜APE 8应急照明配电箱柜ALE 9低压负荷开关箱柜AF 10低压电容补偿柜ACC或ACP 11直流配电AD 12操作信号箱柜AS 13控制屏台箱柜AC 14继电保护箱柜AR 15计量箱柜AW 16励磁箱柜AE 17低压漏电断路器箱柜ARC 18双电源自动切换箱柜AT 19多种电源配电箱柜AM 20刀开关箱柜AK 21电源插座箱AX 22建筑自动化控制器箱ABC 23火灾报警控制器箱AFC 24设备监控器箱ABC 25住户配线箱ADD 26信号放大器箱ATF 27分配器箱AVP 28接线端子箱AXT
配电箱符号 序号名称符号（字母）备注 一、电线穿线管一般有： 1PVC管：PC20 2焊接钢管：SC20 3扣压式镀锌薄壁电线管：KBG20 4紧定式镀锌薄壁电线管：JDG20 二、电气设计施工图中常用线路敷设方式： 序 名称符号名称符号号 1沿钢线槽敷设SR沿屋架或跨屋架敷设BE 2沿柱或跨柱敷设CLE沿墙面敷设WE 3沿天棚面或顶棚面敷设CE在能进入人的吊顶内 ACE 敷设 4暗敷设在梁内BC暗敷设在柱内CLC 5暗敷设在墙内WC暗敷设在顶棚内CC 6暗敷设在不能进入的顶棚内ACC暗敷设在地面内FC 7吊顶内敷设,要穿金属管SCE 一，导线穿管表示 序 符号名称符号名称号 1SC-焊接钢管CT-桥架 2MT-电线管PC-PVC塑料硬管3FPC-阻燃塑料硬管MR-金属线槽4M-钢索CP-金属软管5PR-塑料线槽RC-镀锌钢管 二，导线敷设方式的表示 1DB-直埋TC-电缆沟 2BC-暗敷在梁内CLC-暗敷在柱内 3WC-暗敷在墙内CE-沿天棚顶敷设 4CC-暗敷在天棚顶内SCE-吊顶内敷设 5F-地板及地坪下SR-沿钢索 6BE-沿屋架，梁WE-沿墙明敷
电气元件符号大全 2009-08-14 22:53 序号元件名称新符号旧符号 1 继电器K J 2 电流继电器KA LJ 3 负序电流继电器KAN FLJ 4 零序电流继电器KAZ LLJ 5 电压继电器KV YJ 6 正序电压继电器KVP ZYJ 7 负序电压继电器KVN FYJ 8 零序电压继电器KVZ LYJ 9 时间继电器KT SJ 10 功率继电器KP GJ 11 差动继电器KD CJ 12 信号继电器KS XJ 13 信号冲击继电器KAI XMJ 14 继电器KC ZJ 15 热继电器KR RJ 16 阻抗继电器KI ZKJ 17 温度继电器KTP WJ 18 瓦斯继电器KG WSJ 19 合闸继电器KCR 或KON HJ 20 跳闸继电器KTR TJ 21 合闸继电器KCP HWJ 22 跳闸继电器KTP TWJ 23 电源监视继电器KVS JJ 24 压力监视继电器KVP YJJ 25 电压继电器KVM YZJ 26 事故信号继电器KCA SXJ 27 继电保护跳闸出口继电器KOU BCJ 28 手动合闸继电器KCRM SHJ 29 手动跳闸继电器KTPM STJ 30加速继电器KAC或KCL JSJ 31 复归继电器KPE FJ 32闭锁继电器KLA或KCB BSJ 33 同期检查继电器KSY TJJ 34 自动准同期装置ASA ZZQ 35 自动重合闸装置ARE ZCJ 36自动励磁调节装置AVR或AAVR ZTL 37备用电源自动投入装置AATS或RSAD BZT 38 按扭SB AN 39 合闸按扭SBC HA 40 跳闸按扭SBT TA 41 复归按扭SBre 或SBR FA
电工电路的符号字母大全 字符电路图符号大全： AAT 电源自动投入装置 AC 交流电 DC 直流电 FU 熔断器 G 发电机 M 电动机 HG 绿灯 HR 红灯 HW 白灯 HP 光字牌 K 继电器 KA(NZ) 电流继电器(负序零序) KD 差动继电器 KF 闪光继电器 KH 热继电器 KM 中间继电器 KOF 出口中间继电器 KS 信号继电器 KT 时间继电器 KV(NZ) 电压继电器(负序零序) KP 极化继电器 KR 干簧继电器 KI 阻抗继电器 KW(NZ) 功率方向继电器(负序零序) KM 接触器 KA 瞬时继电器；瞬时有或无继电器；交流继电器 KV电压继电器 L 线路 QF 断路器 QS 隔离开关 T 变压器 TA 电流互感器 TV 电压互感器 W 直流母线 YC 合闸线圈 YT 跳闸线圈 PQS 有功无功视在功率 EUI 电动势电压电流SE 实验按钮 SR 复归按钮 f 频率 Q——电路的开关器件 FU——熔断器 FR——热继电器 KM——接触器 KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器 KT——延时有或无继电器 SB——按钮开关 Q——电路的开关器件FU——熔断器 KM——接触器 KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器 KT——延时有或无继电器 SB——按钮开关 SA 转换开关 电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表 PAR 声信号 HA 光信号 HS 指示灯 HL 红色灯 HR 绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW 连接片 XB 插头 XP 插座 XS 端子板 XT
