瓦斯压力测定仪
瓦斯压力测定仪产品介绍
瓦斯压力测定仪是用于各类矿井，不同岩层条件测定煤层瓦斯压力的一种仪器。

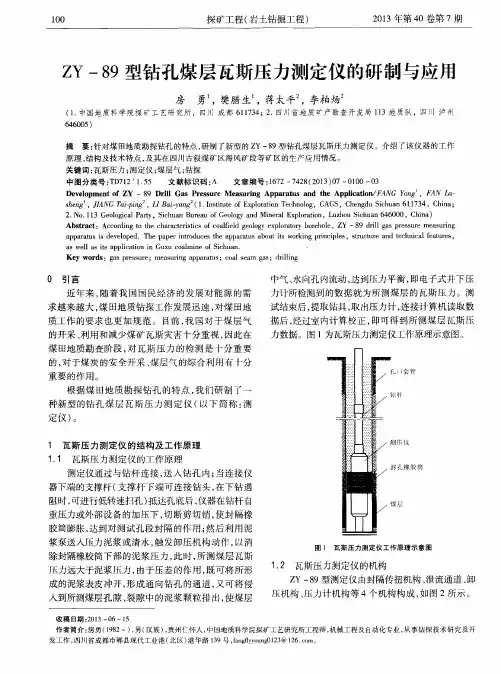

瓦斯压力测定仪工作原理zmjt054
采用两组胶圈封孔，并向两组封孔胶圈之间注入压力始终高于瓦斯压力的粘液。压力粘液渗入钻孔周围的微裂隙，因此形成了胶圈封粘液，粘液封瓦斯的封孔系统。从而严密地封闭了钻孔防止了瓦斯的泄漏，中煤集团测定出真实的煤层瓦斯压力。
瓦斯压力测定标准 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
[1]AQ 1047-2007—2007 煤矿井下煤层瓦斯压力的直接测定方法[S]. 煤层的瓦斯压力是矿井瓦斯基本参数之一，它对于确定煤层瓦斯 含量，进行矿井瓦斯涌出治理，瓦斯抽放以及煤与瓦斯突出的防 治等工作均具有十分重要的意义。在治理矿井瓦斯的长期实践 中，已探索出了许多井下煤层瓦斯压力的直接测定方法，在这些 测定方法中，多数准确度高、易操作，但也有不少的测定方法其 准确度低、可靠性差。因此，有必要对煤层瓦斯压力的测定方法 进行规范，并在此基础上制定煤矿井下煤层瓦斯压力直接测定的 行业标准。 本标准的制定以测定方法的可靠性为主，兼顾其可操作性及已 使用的程度，同时考虑瓦斯压力测定的最新科研成果。 本标准遵循煤炭工业部颁布的《煤矿安全规程》和《防治煤与 瓦斯突出细则》等文件的有关规定。 本标准由煤炭工业部科技教育司提出。 本标准由煤矿安全标准化技术委员会归口。 本标准起草单位：煤炭科学研究总院重庆分院。 本标准主要起草人：许英威、杜子健。 本标准委托煤矿安全标准化技术委员会煤矿瓦斯防治及设备分 会负责解释。 1 范围 本标准规定了煤矿井下直接测定煤层瓦斯压力的原理、设备材料、仪表以及打钻、封孔、测压等工艺的要求。
本标准适用于煤矿井下直接测定煤层瓦斯压力(简称瓦斯压力测定)。 2 引用标准 下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 JJG 52—71 工业用单圈管弹簧式压力表、真空表和真空压力表检定规程国家技术监督局 防治煤与瓦斯突出细则 1995—05—01 煤炭工业部 气瓶安全监察规程 1989—12—22 劳动部 3 测定原理 通过钻孔揭露煤层，安设测定仪表并密封钻孔，利用煤层中瓦斯的自然渗透原理测定在钻孔揭露处达到平衡的瓦斯压力。 4 方法分类 4．1 按测压方式分 4．1．1 主动测压法 钻孔封完孔后，通过钻孔向被测煤层充入补偿气体达到瓦斯压力平衡而测定煤层瓦斯压力的测压方法。补偿气体可选用高压氮气(N2)，高压二氧化碳气体(CO2)或其他惰性气体。补偿气体的充气压力应略高于预计煤层瓦斯压力。 4．1．2 被动测压法
煤层瓦斯测定、煤样采取和现场瓦斯解析(一) 五采区+700m轨道石门即将揭煤，为做好揭煤前的准备，提供煤层瓦斯参数，更好完成煤样采取和现场瓦斯解析工作，结合现场实际，特制定如下安全技术措施。 一、钻孔布置及机具 钻床安装在东进风+700m轨道石门现停掘碛头退出1m左右位置，设计施工钻孔5个，各个钻孔方位角倾角各个钻孔眼距，详见《钻孔布置平面、剖面图》。 本次施工钻孔采用ZDY-750型液压钻机、每节钻杆长度为0.8m，钻孔直径为0.75mm；取芯管直径0.65mm。 二、安全技术措施 1、通风部落实专人负责本项工作，在施工前组织施工人员学习安全技术措施、钻机操作规程和煤层瓦斯测定、采取煤样、现场解析的操作规程。施工班组在进班前认真组织每班作业人员召开班前安全会； 2、通风部每班必须指派一名技术人员现场跟班，跟班人员必须与当班钻孔施工作业人员同进同出，并加强煤样采取现场的安全监督检查，如发现异常情况立即停止作业，及时向调度室和相关领导汇报。 3、每班作业人员入井前必须随身携带1台压缩氧自救器，探钻班组长必须随身携带一台便携式瓦斯报警仪和高浓度光学瓦检仪。 4、保证施工作业地点的通风正常。
5、取芯孔施工作业点必须配备一名专职瓦斯检查员，加强作业前和作业过程中的瓦斯、二氧化碳等有毒有害气体的检查，如发现异常情况立即停止作业，及时向调度室和有关领导汇报，严禁超限作业。 6、钻场作业地点按规定安装瓦斯监测探头和断电仪，钻机的电气设备开关必须按要求安装瓦电闭锁。 7、施工人员作业前必须认真检查钻机各部件是否完好、灵敏可靠，只有确认钻机各部件正常的情况下方可作业，在钻孔作业过程中作业人员精力必须高度集中，随时观察钻孔及作业地点的安全状况，如有异常，必须立即停止作业，汇报现场跟班领导，切断钻机电源、撤出人员至安全地点，同时汇报调度室并按规定采取相应措施进行处理，待排除隐患后方可继续作业。 8、加强钻机施工作业点危岩清刁工作、刁尽危岩，保证钻孔施工安全。 9、在揭露到煤层之后，现场专职瓦斯检查员对孔口瓦斯含量进行监测并做记录。 10、施工中现场跟班技术人员应加强地质资料的收集及钻进记录，当施工至各煤层层位时必须控制钻进压力和钻进速度，同时加强瓦斯检查，当发现有顶钻、卡钻、喷孔、动力异常或瓦斯压力增大瓦斯涌出异常时，必须立即停止施钻，切断施钻设备电源，且严禁拔出钻杆，保持局扇通风；同时撤出人员，迅速报告调度室指定措施后方可处理。 11、钻孔施工至C25煤层底板时，立即停止施钻，退出钻杆，取下钻头，换上取芯管，上好取芯钻头，取芯钻头达到煤层取样位置时，先
压力管道技术档案记录 本 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
特种设备技术档案记录本 （压力管道） 所属单位 基层单位 登记单元名称 压力管道代码 使用证编号 单位内部编号 辽河油田公司制
说明 一、投用前必须建立档案，由管理部门统一保管。 二、产权变更时，档案随设备一起移交给新产权单位。 三、填写说明：（一）所属单位：填写二级单位、油田公司全资子公司、参股、控股子公司、机关直属单位全称。 （二）基层单位：填写科（大队）级单位全称。 （三）登记单元名称：办理使用登记时填写的使用登记单元名称。 （四）压力管道代码：使用登记时发证机关统一编排的压力管道代码。（五）使用证编号：使用登记时发证机关统一编排的使用登记证编号。（六）压力管道基本概况：按管道安装资料填写，没有的项目填写“无此项”。（七）装置名称：管道所属的装置名称。 （八）安全管理部门：填写所属单位安全管理部门具体名称。 （九）负责人：安全科长或者主管特种设备的主管科长。 （十）所属单位管理人员：填写所属单位安全管理部门取证的特种设备安全管理人员。 （十一）安全责任人：填写基层单位特种设备安全管理人员。 （十二）操作人员：取得特种设备作业人员证的该设备操作人员。 （十三）技术资料登记：填写管道的出厂资料、安装资料、竣工资料、修理资料等的存放编号、负责人等。未列的项目，可以补充。 （十四）定期检验情况记载：由所属单位安全管理人员填写。 （十五）安全附件校验（检定）、修理和更换记录：由安全责任人填写。（十六）停用、重大维修、改造记录：由安全负责人填写。 （十七）事故情况记载：由所属单位安全管理人员填写。 （十八）管道总条数：登记单元所包含的所有管道的数量。 （十九）图号：压力管道设计图纸图号，多次设计时，逐一列举。 （二十）安装完成日期：填写安装监督检验证书上的完成日期。
机械式压力表 在工业过程控制与测量过程中，由于机械式压力表的弹性敏感元件具有较高的机械强度，且生产方便、成本低廉，使其在各工业领域得到极为广泛的应用。 机械式压力表通常采用弹簧管（波登管）、膜片、膜盒（船型灰斗流化风机）或波纹管等弹性敏感元件。弹性元件在介质压力作用下产生的弹性变形，通过齿轮传动机构（机芯）放大，从而由指针在度盘上指示出相应的压力值。 压力表工作原理 压力表通过表内的敏感元件（波登管、波纹管、膜盒）的弹性形变，再由表内机芯的传动机构将压力形变传导至指针，引起指针转动来显示压力。 波登管：敏感元件，是截面积显椭圆形的弹性C形管。
波纹管：用可折叠皱纹片沿折叠伸缩方向连接成的管状弹性敏感元件。它的开口端固定，密封端处于自由状态，并利用辅助的螺旋弹簧或簧片增加弹性。工作时在内部压力的作用下沿管子长度方向伸长，使活动端产生与压力成一定关系的位移。活动端带动指针即可直接指示压力的大小，响应速度低于波登管，波纹管适于测量低压。 膜盒：两个膜片的外缘直接焊接或膜片外缘与机体焊接而构成的盒，膜盒又习惯的被人们叫为电容传感器。膜盒压力表工作原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经齿轮传动机构的转动并放大，由固定于齿轮轴上的指示针将被测值在表盘上显示出来。膜盒压力表主要用来测量微压，比如5Kpa～50KPa。
压力表的分类 压力表按测量精度，可分为精密压力表、一般压力表。 精密压力表的测量精确度等级分别为0.1、0.16、0.25、0.4级； 一般压力表的测量精确度通常为1.0、1.6、2.5级。仪表的精确度等级由除测量范围90%以上部分外的其余部分的基本误差限决定，基本误差限依据仪表量程及精确度等级，按引用误差计算。如0~6MPa、1.6级仪表，其基本误差限为±(6×1.6%)MPa=±0.096MPa。 压力表按指示压力基准的不同，分为压力表、绝对压力表、差压表。一般压力表以大气压力为测量基准；绝对压力表以绝对压力零位为测量基准；差压表测量两个被测压力之差。 压力表按测量范围，分为真空表、压力真空表（除尘罗茨风机）、微压表、低压表、中压表及高压表。真空表用于测量小于大气压力的压力值（负压）；压力真空表用于测量小于及大于大气压力的压力值（正负压）；微压表的测量上限不大于60000Pa；低压表的测量上限不大于6MPa；中压表的测量上限不大于60MPa；高压表的测量上限可以达到100MPa以上。 耐震压力表的表壳被制成全密封结构，且在表壳内填充阻尼油。由于其阻尼作用，仪表可使用在工作环境振动或介质压力（负荷）脉动的场所。 电接点压力表（原煤）带有电接点控制开关，可以实现发讯报警或控制功能。远传压力表带有远传机构，可以提供工业过程中所需要的电信号（比如电阻信号或标准直流电流信号）。
JD-WCY-1型煤层瓦斯压力测定套件 煤层瓦斯压力测定套件煤层瓦斯压力是重要的瓦斯参数之一，瓦斯压力越大，煤层的瓦斯含量越大，煤与瓦斯突出危险性越大。煤层瓦斯压力测定时煤矿瓦斯治理的重要工作之一。准确测定煤层瓦斯压力，对保证矿井安全生产具有重要意义，对有效制定矿井瓦斯防治方案与措施，准确预测预报煤与瓦斯的突出危险性具有重要意义。 目前采取水泥封孔测压是测定煤层瓦斯压力最常用的方法，根据现有瓦斯压力测定的方法的步骤、工序，经过长期的实践和摸索，研发了适合封孔测压发的主动式测压套件，使得瓦斯压力测定过程更加规范，也更加简单，进而确保了瓦斯压力测定结果的准确性。 产品构成： 根据测压钻孔的倾角，JD-WCY-1型煤层瓦斯压力测定套件可分为仰角封孔测压套件和俯角封孔测压套件。仰角封孔测压套件主要由1/4钢管、高压回浆管、三通、球阀、高压胶管、压力控制专用组合、耐震压力表等组成。俯角封孔测压套件主要有1/4钢管、花管、高压胶管、三通、球阀、高压胶管、压力控制专用组合、耐震压力表等组成。 性能特点： 1.设备轻便，方便井下携带运输。 2.操作简单并且成本较低。 3.配合本公司研发的速凝膨胀封孔剂，大大提高了测定瓦斯压力的准确性。 4.能够实现主动性测压，测压周期明显缩短。 使用方法： 根据钻孔角度分为仰角连接和俯角连接法。 仰角连接方法： 钻孔钻毕数小时后，用压风清理钻孔。根据钻孔深度确定测压管、回浆管的长度，连接回浆管同时将侧压管用12号铁丝每隔2米绑定在回浆上并使测压管顶端稍高于回浆管0.5米，然后送入钻孔，回浆管距最顶端2-4米处用三通（回浆用）连接，其余回浆管连接处用直通连接，并在连接均匀涂抹专用胶水，保证连接可靠，将注浆管从孔口处放入，用较稠速速凝膨胀封孔剂封堵孔口0.5-0.7米，固定好孔口，并保证三个管外露藏毒不小于0.3米。回浆管最低端接PVC球阀，注浆管底端接不锈钢球阀，开始俩球阀均处于开启状态。待速凝膨胀封孔剂凝固，固定好孔口后，用注浆泵注入配置好的速凝膨胀封孔剂浆液进行封孔，待PVC 球阀流出浑浊浆液时后10s左右停止注浆并关闭不锈钢球阀，待回流量明显变小后再关闭PVC球阀。待速凝膨胀封孔剂凝固后（一般8h），按照安装方法装配
压力表工作原理及结构 用来测量气体或液体压力的工业自动化仪表，又称压力表或压力计。垂直均匀地作用于单位面积上的力称为压力，又称压强。压力表可以指示、记录压力值并可附加报警或控制装臵。仪表所测压力包括绝对压力、大气压力、正压力（习惯上称表压）、负压 (习惯上称真空)和差压。 图1各种压力间的关系表示各种压力间的关系。工程技术上所测量的多为表压。压力的国际单位为帕(Pa)。压力的其他单位还有：工程大气压(kgf/cm2)、巴(bar)、毫米水柱(mmH2O)、毫米汞柱(mmHg)(即托)等。 压力是工业生产中的重要参数。如高压容器的压力超过额定值时便是不安全的，必须进行测量和控制。在某些工业生产过程中，压力还直接影响产品的质量和生产效率，如生产合成氨时，氮和氢不仅须在一定的压力下合成，而且压力的大小直接影响产量高低。此外，在一定的条件下，测量压力还可间接得出温度、流量和液位等参数。 弹性式压力测量仪表利用各种不同形状的弹性元件在压力下产生变形的原理制成的压力测量仪表。弹性式压力测量仪表按采用的弹性元件不同分为弹簧管压力表、膜片压力表、膜盒压力表和波纹管压力表等；按功能不同分为指示式压力表、电接点压力表和远传压力表等。这类仪表的特点是结构简单，结实耐用，测量范围宽(-0.1～1500兆帕)，是压力测量仪表中应用最多的一种。 一、压力表 1.1、压力表的工作原理 弹簧管压力表又称为波登管压力表。压力表中的弹簧的自由端是封闭的，它通过拉杆带动扇形齿轮转动。测压时，弹簧管在被测压力作用下产生变形，因而弹簧管自由端产生位移，位移量与被测压力的大小成正比，使指针偏转，在度盘上指示出压力值。如果表壳内通有大气，压力表测出的压力为正压或负压;如果将表壳密封并抽真空,压力表测出的压力就是绝对压力。弹簧管压力表带有隔离装臵时，尚可测量温度较高或腐蚀性、粘稠状、易结晶和粉尘状介质的压力。在精确度较高（如0.25级以上）的弹性式压力测
隔膜压力由隔膜隔离器与通用型压力仪表组成一个系统的隔膜表。隔膜压力表与设备连接方式主要有螺纹连接和法兰连接及卫生卡箍式等。表适用于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的介质压力以及必须避免测量介质直接进入通用型压力仪表和防止沉淀物积聚且易清洗的场合。 隔膜压力表由隔膜隔离器与通用型压力表组成一个系统的隔膜表，适用于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的介质压力，以及必须避免测量介质直接进人通用型压力表和防止沉淀物积聚易情节的场合。隔膜压力表主要用于石油化工、制碱、化纤、染化、制药、食品和制酪等工业部门生产过程流量流体介质压力之用。 隔膜压力表的工作原理：隔膜压力表由隔膜隔离器与通用型压力表组成一个系统的压力表，通过专用设备将弹簧管抽成真空，并充人灌冲液，，用膜片将其密封隔膜，当被测介质的压力P作用于隔膜片，使之发生变形，压缩系统内部填充的工作液，使工作液形成一个与P 相当的△P，借助工作。液的传导使压力仪表中的弹性原件（弹簧管）的自由端产生相应弹性形变一位移，再按与之相配的压力仪表工作原理显示出被测压力值。
隔膜压力表在使用过程中要注意几点： （1）隔膜压力表安装位置必须与压力表使用说明书注意事项中安装位置相对应。 （2）压力表应按被测介质的性质来选择合适的接口形式、膜片材料、垫片材料，使用在有强烈机械振动和介质压力脉动的场合，要求配用抗震型压力表。在带压投运压力表时，应缓慢、均匀打开一次阀门。 安徽皖控自动化仪表有限公司成立于2012年，是专业从事工业自动化仪表研究开发、制造的专业厂家之一，注册资金5510万元。自公司成立以来被评为高新技术企业、规模企业、成立有滁州市工业在线检测仪表工程技术研研究中心、获得青年文明号、民营科技企业的称号，市认定企业技术中心证书、高新技术产品认证证书、市科技进步奖。展望未来，安徽皖控自动化仪表有限公司将会不断创新，通过提供具有国际水准的优质产品和卓越的服务为客户创造价值，在发展成为国内过程自动化仪表行业顶级企业的同时，促进中国自动化技术的应用与发展水平，为推动中国社会工业化的进程不断努力！
煤矿井下煤层瓦斯压力的直接测定方法 MT／T 638—1996 中华人民共和国煤炭工业部1996—12—30批准1997—11—01实施 前言 煤层的瓦斯压力是矿井瓦斯基本参数之一，它对于确定煤层瓦斯含量，进行矿井瓦斯涌出治理，瓦斯抽放以及煤与瓦斯突出的防治等工作均具有十分重要的意义。在治理矿井瓦斯的长期实践中，已探索出了许多井下煤层瓦斯压力的直接测定方法，在这些测定方法中，多数准确度高、易操作，但也有不少的测定方法其准确度低、可靠性差。因此，有必要对煤层瓦斯压力的测定方法进行规范，并在此基础上制定煤矿井下煤层瓦斯压力直接测定的行业标准。 本标准的制定以测定方法的可靠性为主，兼顾其可操作性及已使用的程度，同时考虑瓦斯压力测定的最新科研成果。 本标准遵循煤炭工业部颁布的《煤矿安全规程》和《防治煤与瓦斯突出细则》等文件的有关规定。 本标准由煤炭工业部科技教育司提出。 本标准由煤矿安全标准化技术委员会归口。 本标准起草单位：煤炭科学研究总院重庆分院。 本标准主要起草人：许英威、杜子健。 本标准委托煤矿安全标准化技术委员会煤矿瓦斯防治及设备分会负责解释。 1 范围 本标准规定了煤矿井下直接测定煤层瓦斯压力的原理、设备材料、仪表以及打钻、封孔、测压等工艺的要求。 本标准适用于煤矿井下直接测定煤层瓦斯压力(简称瓦斯压力测定)。 2 引用标准 下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 JJG 52—71 工业用单圈管弹簧式压力表、真空表和真空压力表检定规程国家技术监督局 防治煤与瓦斯突出细则1995—05—01 煤炭工业部 气瓶安全监察规程1989—12—22 劳动部 3 测定原理 通过钻孔揭露煤层，安设测定仪表并密封钻孔，利用煤层中瓦斯的自然渗透原理测定在钻孔揭露处达到平衡的瓦斯压力。 4 方法分类 4．1 按测压方式分 4．1．1 主动测压法 钻孔封完孔后，通过钻孔向被测煤层充入补偿气体达到瓦斯压力平衡而测定煤层瓦斯压力的测压方法。补偿气体可选用高压氮气(N2)，高压二氧化碳气体(CO2)或其他惰性气体。补偿气体的充气压力应略高于预计煤层瓦斯压力。 4．1．2 被动测压法 钻孔封完孔后，通过被测煤层瓦斯的自然渗透，达到瓦斯压力平衡而测定其瓦斯压力的测压方法。 4．2 按封孔材料分 4．2．1 黄泥、水泥封孔测压法

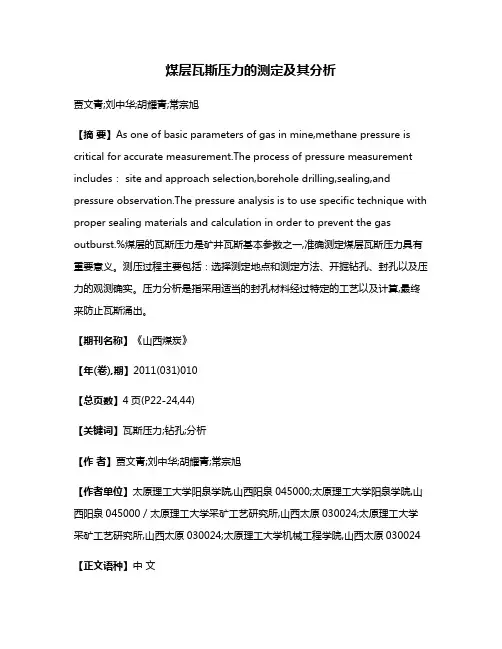

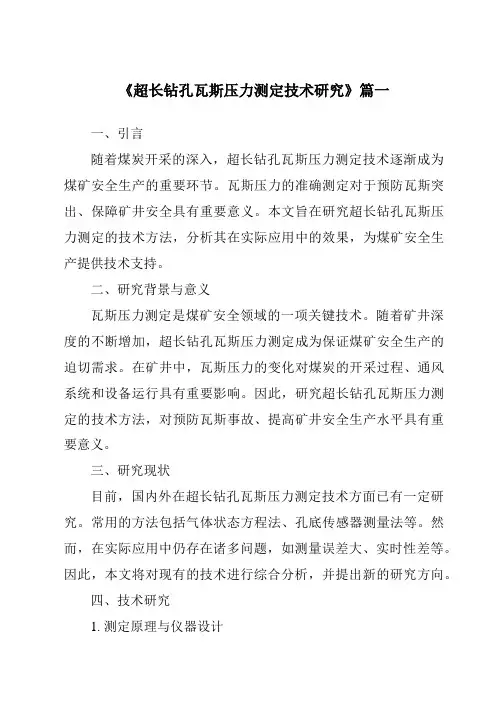

煤层瓦斯压力测定新技术 我国煤矿绝大多数是瓦斯矿井，瓦斯事故为煤矿生产中最严重的自然灾害之一。准确测定煤层瓦斯压力对矿井瓦斯综合治理具有重要意义。煤层瓦斯压力的测定有直接测定法和间接测定法，直接测定方法是在煤层中直接打钻测定瓦斯压力，间接测定法是通过测定煤层中的瓦斯含量，通过计算来确定煤层瓦斯压力。 标签：瓦斯压力；测定；新技术 1 直接法测定煤层瓦斯压力 煤层瓦斯压力直接测定法是采用从岩巷或煤巷向煤层打钻孔，通过往钻孔内下测压管来测定煤层瓦斯压力，封孔材料可以根据测压的需要和封孔段岩石的破碎程度和致密程度采用黄泥、水泥浆、胶圈或采用胶囊－压力黏液。当封孔段岩层坚硬致密时一般采用水泥沙浆加入膨胀剂封孔，当封孔段岩性为泥岩或者有煤 线或者直接在煤层中打测压钻孔时一般采用胶囊－压力黏液封孔。 水泥浆的稀稠、是否存在颗粒对封闭是否严密有着直接影响，水泥浆过稀将导致凝固后存在较大的空间，测量室增大。钻孔倾角变化将影响测量室长度的变化，测量室过长则封孔段长度将减小，在钻孔壁破碎的情况下必然封孔不严密，钻孔内的瓦斯在压力梯度的影响下将沿着裂隙向巷道涌出，在这种情况下，所测 定出来的瓦斯压力小于实际瓦斯压力值。 测定出来的压力是否为煤层实际瓦斯压力将取决于泡沫封孔段的长度与黏液段的长度和黏液的压力，当钻孔深度较长时，可以多设置几段黏液段，中间用泡沫封孔段隔开。测定煤层瓦斯压力之前估计一个煤层瓦斯压力P1，黏液的压力P2可以通过连接在黏液管外面的注液泵来调节，在测定过程中始终保持P2＞P1，压力表稳定时所测得的压力即煤层的瓦斯压力。这种封孔方法可以在岩层破碎段或煤线段通过注黏液来封堵钻孔内的裂隙，较采用水泥浆封孔所测得的瓦斯压力更接近煤层的实际瓦斯压力。缺点在于当钻孔内破碎段较多或者煤线较多时，封孔工艺复杂并且黏液管始终连接着注液泵，设备浪费较大。 2 间接法测定煤层瓦斯压力 众所周知，瓦斯在煤体中呈现出两种状态，在渗透空间内的瓦斯主要呈自由状态，称为自由瓦斯或游离瓦斯，由于瓦斯分子的自由热运动，显示出相应的瓦斯压力，这种状态的瓦斯服从气体状态方程。另一种在微孔内主要呈吸附状态存
第三章压力检测仪表 压力是工业生产过程中重要工艺参数之一。许多工艺过程只有在一定的压力条件下进行，才能取得预期的效果；压力的监控也是安全生产的保证。压力的检测和控制是保证工业生产过程经济性和安全性的重要环节。压力测量仪表还广泛地应用于流量和液位测量方面。 1．压力概念和单位 压力概念：在工程上，“压力”定义为垂直均匀地作用于单位面积上的力，通常用P表示，对应于物理学中的压强。 单位：国际标准单位为帕斯卡，简称为帕，符号为Pa，加上词头又有千帕、兆帕等，我国规定帕斯卡为压力的法定单位。目前，工程技术中仍常用的单位还有工程大气压、物理大气压、巴、毫米水柱、毫米汞柱等。 在工程上，压力有几种不同的表示方法，并且有相应的测量仪表。 (1)绝对压力被测介质作用在容器表面积上的全部压力称为绝对压力。用来测量绝对压力的仪表， 称为绝对压力表。
(2)大气压力由地球表面空气柱重量形成的压力，称为大气压力。它随地理纬度、海拔高度及气象 条件而变化，其值用气压计测定。 (3)表压力通常压力测量仪表是处于大气之中，则其测得的压力值等于绝对压力和大气压力之差， 称为表压力。一般地说，常用的压力测量仪表测得的压力值均是表压力。 (4)真空度当绝对压力小于大气压力时，表压力为负值(负压力)，其绝对值称为真空度，用来测量真 空度的仪表称为真空表。 (5)差压设备中两处的压力之差简称为差压。生产过程中有时直接以差压作为工艺参数，差压测量 还可作为流量和物位测量的间接手段。 压力检测的主要方法及分类： 根据不同工作原理，主要的压力检测方法及分类有如下几种。 （1）重力平衡方法 液柱式压力计基于液体静力学原理。被测压力与一定高度的工作液体产生的重力相平衡，将被测压力转换为液柱高度来测量，其典型仪表是U形管压力计。这类压力计的特点是结构简单、读数直观、价格低廉，但—般为就地测量，信号不能远传；可以测量压力、负压和压差；适合于低压测量，测量上限不超过0.1～0.2 Mpa；精确度通常为0.02%～±0.15%。高精度的液柱式压力计可用作基准器。 负荷式压力计基于重力平衡原理。其主要型式为活塞式压力计。被测压力与活塞以及加于活塞上的砝码的重量相平衡，将被测压力转换为平衡重物的重量来测量。这类压力计测量范围宽、精确度高(可达±0.01%、性能稳定可靠，可以测正压、负压和绝对压力，多用作压力校验仪表。单活塞压力计测量范围达0.04～2500MPa，此外还有测量低压和微压的其他类型的负荷式压力计。 (2)机械力平衡方法 这种方法是将被测压力经变换元件转换成一个集中力，用外力与之平衡，通过测量平衡时的外力可以测知被测压力。力平衡式仪表可以达到较高精度，但是结构复杂。这种类型的压力、差压变送器在电动组合仪表和气动组合仪表系列中有较多应用。
附录A煤层瓦斯压力测定方法 A.0.1煤层瓦斯压力的测定方法按测压方式，即：测压时是否向测压孔内注入补偿气体，可分为主动测压法和被动测压法；按测压钻孔封孔的材料不同可分为胶囊（胶圏）—密封粘液封孔测压法和注浆封孔测压法。 A.0.2打设测压孔应遵守下列规定： 1 在距测压煤层不少于5m（垂距）的开挖工作面钻孔，孔径一般宜为65～95mm，钻孔长度应保证测压所需的封孔深度。 2 钻孔宜垂直煤层布置。 3 从钻孔进入煤层开始，应不停钻直至贯穿煤层。然后清除孔内积水和煤（岩）屑，放入一根钢性导气管，立即进行封孔。 4 在钻孔施工中应准确记录钻孔方位、倾角、长度、钻孔开始见煤长度及钻孔在 煤层中长度、钻孔开钻时间、见煤时间及钻毕时间。 A.0.3测压钻孔施工完后应在24h内完成钻孔的封孔工作，应在完成封孔工作24h 后进行测定工作。 A.0.4采用主动测压时，只在第一次测定时向测压钻孔充入补偿气体，补偿气体的充气压力宜为预计的煤层瓦斯压力的1.5倍；采用被动测压法时，不进行气体补偿。 A.0.5采用环形胶圈、黏液或水泥砂浆等封孔测压时，可按下列步骤进行： 1 在钻孔内插入带有压力表接头的紫铜管，管径为6~20mm，长度不小于7 m。岩石硬而无裂隙时封孔长度不宜小于5m，岩石松软或裂隙发育时应增加。 2 将经炮泥机挤压成型的特制柱状炮泥送入孔内，柱状翻土末端距紫铜管末端 0.2~0.5m，每次送入0.3~0.5m，用堵棍捣实。 3 每堵lm黏土柱打入1个木塞，木塞直径小于钻孔直径10~15mm。打入木塞时应
保护好紫铜管，防止折断。 A.0.6观测与测定结果的确定应符合下列规定： 1 采用主动测压法时应每天观测一次测定压力表，采用被动测压法应至少3d观测一次测定压力表。 2 将观测结果绘制在以时间（d）为横坐标、瓦斯压力（MPa)为纵坐标的坐标图上，当观测时间达到规定时，如压力变化在3d内小于0.015MPa，测压工作即可结束；否则，应延长测压时间。 3 在结束测压工作、撤卸表头时（应制定相应的安全措施），应测量从钻孔中放出的水量，如果钻孔与含水层、溶洞导通，则此测压钻孔作废并按有关规定进行封堵；如果测压钻孔没有与含水层、溶洞导通，则需对钻孔水对测定结果的影响进行修正，修正方法可根据测量从钻孔中放出的水量、钻孔参数、封孔参数等进行。 4 测定结果按式A.0.6-1确定： P= P0+ P’ （A.0.6-1）式中： P——测定的煤层瓦斯压力值（MPa）； P0——测定地点的大气压力值（MPa）；大气压力的测定应采用空盒气压计进行测定，空盒气压计应遵循标准QX/T 26的相关规定； P’——测压孔内的煤层瓦斯压力（修正）值（MPa）。 5 同一测压地点以最髙瓦斯压力测定值作为测定结果。 条文说明：本附录主要参照《煤矿井下煤层瓦斯压力的直接测定方法》（AQT 1047）。
目录 不锈钢压力表 不锈钢压力表主要技术指标 标度范围精确度等级 注意 不锈钢压力表安装方式 压力的定义 压力表 压力表的分类 压力表按其测量精确度 压力表按其测量范围 压力表按其显示方式分 弹簧管 膜片敏感元件 膜盒敏感元件组成结构 压力表原理 构造 压力表术语 弹性敏感元件 如何正确选用压力表 一选择压力表的测量上限 二选择压力表的种类 三选择压力表的准确度等级四选择压力表的质量 五压力表的安装 六压力表要定期进行检修维护精密压力表 压力表的安装 1 测压点的选择 2 导压管铺设 3 压力表的安装 使用举例 不锈钢压力表 不锈钢压力表主要技术指标 标度范围精确度等级 注意 不锈钢压力表安装方式 压力的定义 压力表 压力表的分类 压力表按其测量精确度 压力表按其测量范围 压力表按其显示方式分 弹簧管
膜片敏感元件 膜盒敏感元件组成结构 压力表原理 构造 压力表术语 弹性敏感元件 如何正确选用压力表 一选择压力表的测量上限 二选择压力表的种类 三选择压力表的准确度等级 四选择压力表的质量 五压力表的安装 六压力表要定期进行检修维护 精密压力表 压力表的安装 1 测压点的选择 2 导压管铺设 3 压力表的安装 使用举例 展开 压力表(pressure gauge)的应用极为普遍，它几乎遍及所有的工业流程和科研领域。在热力管网、油气传输、供水供气系统、车辆维修保养厂店...，压力表应用随处可见。 压力表种类很多(Many types of pressure gauge)，它不仅有一般（普通）指针指示型，还有数字型；不仅有常规型，还有特种型；不仅有接点型，还有远传型；不仅有耐振型，还有抗震型；不仅有隔膜型，还有耐腐型…… 压力表系列完整(Pressure Gauge Series Full)。它不仅有常规系列，还有数字系列；不仅有普通介质应用系列，还有特殊介质应用系列；不仅有开关信号系列，还有远传信号系列等等，它们都源于实践需求，先后构成了完整的系列。 压力表的规格型号齐全，结构型式完善(pressure Gauge specification is complete)。从公称直径看，有Φ40mm、Φ50mm、Φ60mm、Φ75mm、Φ100mm、Φ150mm、Φ200mm、Φ250mm 等。 从安装结构型式看，有直接安装式、嵌装式和凸装式，其中嵌装式又分为径向嵌装式和轴向嵌装式，凸装式也有径向凸装式和轴向凸装式之分。直接安装式，又分为径向直接安装式和轴向直接安装式。其中径向直接安装式是基本的安装型式，一般在未指明安装结构型式时，均指径向直接安装式。轴向直接安装式考虑其自身支撑的稳定性，一般只在公称直径小于150mm的压力表上才选用。所谓嵌装式和凸装式压力表，就是我们常说的带边（安装环）压力表。轴向嵌装式既轴向前带边、径向嵌装式是指径向前带边、径向凸装式（也叫墙装式）是指径向后带边压力表。 从量域和量程区段看，在正压量域分为微压量程区段、低压量程区段、中压量程区段、高压量程区段、超高压量程区段，每个量程区段内又细分出若干种测量范围(仪表量程)；在负压量域(真空)又有3种负压(真空表)；正压与负压联程的压力表是一种跨量域的压力表。其规范名称为压力真空表，也有称之为真空压力表。它不但可以测量正压压力，也可测量负压压力。 压力表的精度等级分类十分明晰(pressure Gauge the accuracy of classification)。常见精度
文件编号：RHD-QB-K9105 （解决方案范本系列） 编辑：XXXXXX 查核：XXXXXX 时间：XXXXXX 煤层瓦斯压力测定施工安全技术措施标准版本
煤层瓦斯压力测定施工安全技术措 施标准版本 操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。 根据中华人民共和国安全生产行业标准 AQ/T1047-2007文件规定：煤层原始瓦斯压力是指煤层未受采动、瓦斯抽采及人为卸压等影响的煤层瓦斯压力。为保证瓦斯测压钻孔施钻工作安全顺利进行，结合矿井实际情况，特制定以下施工安全技术措施。 一、钻孔位置确定 1、结合矿井的采掘工程平面图，测点确定在 2、布置图见附图一。
二、施工人员 班组长： 安全员： 瓦检员： 电工： 作业人员： 三、地质条件 四、测压施工要求 1、施钻人员必须熟悉钻机使用说明、性能及测压钻孔的技术要求，方可上岗。 2、测压钻孔直径为65~95㎜、钻孔深度应保证测压所需深度50m。
3、施工结束后应立即用压风或清水清洗钻孔，清除钻屑，保证钻孔畅通。 4、在钻孔施工中应准确记录钻孔方位、倾角、长度、钻孔开始见煤长度、钻孔在煤层中的长度、钻孔开钻时间、见煤时间及钻毕时间。 5、钻孔施工完毕后，应在24小时内完成钻孔的封孔工作；在完成封也工作24小时后进行测定工作。 6、必须设专人负责瓦斯压力的测定工作；在瓦斯压力测定过程中，应做好各种参数及施工情况的记录。 7、观测频率应保证一天一次，如果在观测中发现瓦斯压力值在开始测定一周内变化较大时，应缩短观测时间间隔。 8、由于测点处瓦斯压力较大，观测期间在测点
压力表工作原理及结构 1、压力表的工作原理 弹簧管压力表又称为波登管压力表。压力表中的弹簧的自由端是封闭的，它通过拉杆带动扇形齿轮转动。测压时，弹簧管在被测压力作用下产生变形，因而弹簧管自由端产生位移，位移量与被测压力的大小成正比，使指针偏转，在度盘上指示出压力值。如果表壳内通有大气，压力表测出的压力为正压或负压;如果将表壳密封并抽真空,压力表测出的压力就是绝对压力。弹簧管压力表带有隔离装置时，尚可测量温度较高或腐蚀性、粘稠状、易结晶和粉尘状介质的压力。在精确度较高（如0.25级以上）的弹性式压力测量仪表中，弹性元件多用恒弹性合金以至石英玻璃制成。传动机构的轴孔中镶嵌宝石轴承或滚动轴承。度盘标尺长，有的还能进行数字显示。 2、压力表的结构 弹簧管式压力表主要由带有螺纹接头的支持器、弹簧管、拉杆、调节螺钉、扇形齿轮、小齿轮、游丝、指针、上下夹板、表盘、表壳、罩壳等组成。传动机构中的各零部件的作用：拉杆的作用是将弹簧管自由端的位移传给扇形齿轮；扇形齿轮的作用是将线位移转换成角位移，并传给小齿轮；小齿轮的作用是带动同轴的指针转动，在刻度盘上指示出被测压力值；游丝的作用是使扇形齿轮和小齿轮保持单向齿廓接触，消除两齿轮接触间隙，以减小来回差；调整螺钉即改变调整螺钉的位置，用以改变扇形齿轮短臂的长度，达到改变传动比的目的；上下夹板即用以将上述部件固定在一起，组成一套传动机构。 3、技术要求： 3.1压力表的部件应装配牢固，不得有影响计量性能的锈蚀、裂纹、孔洞 等缺陷。
3.2测量气体的压力表背面应有安全孔，孔上需有防尘装置。 3.3压力表的指针应伸入所有的分度线内，其指针指示宽度不小于最小分度PT的1/5，指针与平面距离应在1-3mm范围内，外径200mm以上的仪表其指针与分度盘平面距离在2-4mm范围内。 3.4压力表的封印装置在不损坏封印情况下，应不能触到内部机件。 3.5压力表处于工作位置，在未加压力或未疏空时，在升压检定前和降压检定后，其指针指示应定在零值上。 3.6压力表的准确度等级和最大允许误差应符合下表中规定： 3.7压力表的回程误差不应超过最大允许基本误差的绝对值。 3.8压力表在轻敲表壳后，其指针示值变动量不得超过最大允许基本误差绝对值的1/2。 3.9压力表指针的移动，在全分度范围内应平稳，不得有跳动或卡住现象。
[1]AQ 1047-2007—2007 煤矿井下煤层瓦斯压力的直接测定方法[S]. 煤层的瓦斯压力是矿井瓦斯基本参数之一，它对于确定煤层瓦斯含量，进行矿井瓦斯涌出治理，瓦斯抽放以及煤与瓦斯突出的防治等工作均具有十分重要的意义。在治理矿井瓦斯的长期实践中，已探索出了许多井下煤层瓦斯压力的直接测定方法，在这些测定方法中，多数准确度高、易操作，但也有不少的测定方法其准确度低、可靠性差。因此，有必要对煤层瓦斯压力的测定方法进行规范，并在此基础上制定煤矿井下煤层瓦斯压力直接测定的行业标准。 本标准的制定以测定方法的可靠性为主，兼顾其可操作性及已使用的程度，同时考虑瓦斯压力测定的最新科研成果。 本标准遵循煤炭工业部颁布的《煤矿安全规程》和《防治煤与瓦斯突出细则》等文件的有关规定。 本标准由煤炭工业部科技教育司提出。 本标准由煤矿安全标准化技术委员会归口。 本标准起草单位：煤炭科学研究总院重庆分院。 本标准主要起草人：许英威、杜子健。 本标准委托煤矿安全标准化技术委员会煤矿瓦斯防治及设备分会负责解释。 1 范围
本标准规定了煤矿井下直接测定煤层瓦斯压力的原理、设备材料、仪表以及打钻、封孔、测压等工艺的要求。 本标准适用于煤矿井下直接测定煤层瓦斯压力(简称瓦斯压力测定)。 2 引用标准 下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 JJG 52—71 工业用单圈管弹簧式压力表、真空表和真空压力表检定规程国家技术监督局 防治煤与瓦斯突出细则 1995—05—01 煤炭工业部 气瓶安全监察规程 1989—12—22 劳动部 3 测定原理 通过钻孔揭露煤层，安设测定仪表并密封钻孔，利用煤层中瓦斯的自然渗透原理测定在钻孔揭露处达到平衡的瓦斯压力。 4 方法分类 4．1 按测压方式分 4．1．1 主动测压法 钻孔封完孔后，通过钻孔向被测煤层充入补偿气体达到瓦斯压力平衡而测定煤层瓦斯压力的测压方法。补偿气体可
突出煤层鉴定规范 煤与瓦斯突出是煤矿井下最严重的灾害之一。对新建矿井和原来非突出的生产矿井中所发生的煤与瓦斯动力现象进行科学的定性，准确地鉴定煤层和矿井是否具有煤与瓦斯突出的危险，是对矿井按突出危险实施管理，保证安全生产的前提条件。制定突出矿井鉴定方法的行业标准，对规范突出矿井的鉴定方法与鉴定程序，保证对突出矿井给予及时、准确的定性，提高行业管理水平有重要意义。 突出矿井鉴定规范的编制主要是依据能源部92年颁发的《煤矿安全规程》及其执行说明和煤炭工业部95年颁发的《防治煤与瓦斯突出细则》。 本标准的附录A和B为标准的附录。 本标准由煤炭工业部科技教育司提出。 本标准由煤矿安全标准化技术委员会归口。 本标准起草单位：煤炭科学研究总院重庆分院。 本标准主要起草人：孙重旭。 本标准委托煤矿安全标准化技术委员会煤矿瓦斯防治及设备分会负责解释。
1 范围 本标准规定了煤与瓦斯突出矿井的鉴定方法及审批程序。 本标准适用于全国井工开采煤矿进行煤与瓦斯突出矿井的鉴定。 2 定义 本标准采用下列定义。 2．1 煤与瓦斯突出 coal and gas outburst 在地应力和瓦斯压力的共同作用下，破碎的煤和瓦斯由煤体内突然喷出到采掘空间的动力现象。 2．2 煤与瓦斯突出煤层 coal and gas outburst seam 在采掘过程中发生过煤与瓦斯突出的煤层。 2．3 煤与瓦斯突出矿井 coal and gas outburst mine 开采煤与瓦斯突出煤层的矿井。
3 煤与瓦斯突出的基本特征 煤与瓦斯突出分为煤与瓦斯突然喷出(简称突出)、煤的压出伴随瓦斯涌出(简称压出)和煤的倾出伴随瓦斯涌出(简称倾出)三种类型，其基本特征如下。 3．1 突出的基本特征 a)突出的煤向外抛出距离较远，具有分选现象； b)抛出的煤堆积角小于煤的自然安息角； c)抛出的煤破碎程度较高，含有大量碎煤和一定数量手捻无粒感的煤粉； d)有明显的动力效应，破坏支架，推倒矿车，损坏和抛出安装在巷道内的设施； e)有大量的瓦斯涌出，瓦斯涌出量远远超过突出煤的瓦斯含量，有时会使风流逆转； f)突出孔洞呈口小腔大的梨形、舌形、倒瓶形、分岔形以及其他形状。 3．2 压出的基本特征 a)压出有两种形式，即煤的整体位移和煤有一定距离的抛出，但位移和抛出的距离都较小；
山东新河矿业有限公司3煤层瓦斯参数测定现场施工技术方案 山东鼎安检测技术有限公司 二〇一五年一月
山东新河矿业有限公司3煤层瓦斯参数测定现场施工技术方案 编写： 审核： 批准： 山东鼎安检测技术有限公司 二0一五年四月
煤层瓦斯基础参数测定项目一览表
一、概况 新河矿业自2000年9月开工建设，2003年建成开始联合试运转，2005年7月正式生产。原设计生产能力a， 2008年后，在对井底车场、主要水平大巷及主提升、通风等矿井主要生产系统进行了扩容与改造的同时，对新河、唐口矿井井田边界进行了优化调整，经山东省国土资源厅批准，将相邻的唐口矿井630采区划归新河矿井开采，目前-400m生产水平处于收尾阶段，-980m水平正在进行开拓准备。 唐口矿井630采区划归新河矿井后，结合现场开采情况，将采区分为530采区、630采区和730采区，为确定新增加采区煤层的瓦斯参数，在530胶带集中巷及轨道集中巷施工瓦斯钻孔对煤层的瓦斯参数进行测定。 二、地质及水文地质条件 （一）地层产状 工作面穿越永东闸向斜两翼，西部处在永东闸西向斜的西翼，受两向斜构造影响，地层产状变化较大，走向SE～NE～SE，倾向SW～SE～SW，倾角5～29°，平均10°左右。 （二）褶曲 根据矿井延深区三维地震勘探资料，延深区发育有两个褶曲，分别为永东闸向斜、永东闸西向斜，受其影响地层产状变化较大。其特征如下： 1、永东闸西向斜：位于延深区中部，永东闸以西。轴向NW，延展长度约，幅度约40m。该向斜两翼不对称，西翼倾角较陡可达30°，东翼相对较缓为11°。 2、永东闸向斜：位于延深区东部，永东闸北侧，T21-1孔以西。轴向不明显，北部为NNE、南部转为NW，延展长度约，幅度约30m，西翼倾角较缓，在5°左右。 （三）断层
