DSJ80/40/2×40型伸缩带式输送机
使
用
维
护
说
明
书
执行标准：MT820-2006《煤矿用带式输送机技术条件》
MT/T901-2000《煤矿井下用伸缩带式输送机》
地址：
联系电话：传真：
目录
一、型号编制说明
二、用途和特征
三、技术规格
四、工作原理
五、工作条件
六、结构概述
七、安装、调正与试运转
八、操作
九、维护与修理
十、附表
十一、警示
一．型号编制说明
×
两台40
电机
输送量400/带宽800伸缩式
煤矿用带式输送机
钢架
二．用途和特性：
伸缩带式输送机主要用于综合机械化采煤工作面的顺槽运输，也可用于一般采煤工作面的顺槽运输和巷道掘进运输。用于顺槽运输时，尾端配刮板输送机与工作面运输机相接；用于巷道掘进运输时，尾端配胶带转载机与掘进机相接。伸缩带式输送机的主要特征：
1、除转载机与机尾有一搭接长度可供工作面快速推进外，通过收放胶带装置和贮带装置也可使机身得到伸长和缩短，从而能较有效地提高顺槽运输能力，加快回采和掘进进度。
2、非固定部分的机身，采用无螺栓连接的快速可换支架，结构简单，拆装方便，劳动强度低，操作时间短。
3、设备在机身固定部分的胶带张紧装置采用电绞车拖动代替人工张紧。
4、全机所用的槽形托辊，下托辊，同一类的改向滚筒尺寸规格统一，都可通用互换。机头传动装置的液力偶合器、连接罩，减速器除第二级传动齿轮外的其余部分均与80型弯曲刮板输送机通用互换。
5、传动滚筒外层包胶，摩擦系数大，初张力小，胶带张力亦小。
6、输送机的电气设备具有隔爆性能，可用于有煤尘及瓦斯的矿井。 三．技术规格
1、 输送量 吨每小时 400
2、 输送长度 米 600
3、 输送带宽度 毫米 800
4、输送带速度米每秒 2
5、贮藏输送带长度米50
6、转载机行走距离米12
7、主电机
型号DSB-40 功率千瓦2×40 转速转每分1470 电压伏380/660
8、传动滚筒直径毫米Φ500
9、卸载改向滚筒直径毫米Φ400
10、机尾改向滚筒直径毫米Φ320
11、贮带部分改向滚筒直径毫米Φ320Φ108
12、托辊直径毫米Φ89
13、上托辊槽形角30°
14、液力偶合器
型号YOXD-400 工作轮直径毫米400 15、减速器
型号JS40 功率千瓦2×40 级数 3 传动比i 18.4495 16、输送带规格
名称橡胶面整芯阻燃输送带
型号800S 芯步层数i 3
抗拉强度公斤每毫米80 17、张紧绞车
型号JZB-0.3 牵引力牛顿3000 绳速米每秒0.079～0.128
电机型号DSB-4
电机功率千瓦 4
电机电压伏660
18、收放胶带装置
胶带卷筒转速转每分11.7
电机型号DSB-4
电机功率千瓦 4
电机电压伏660
19、机尾牵引绞车
型号J H2—5
牵引力（平均）牛顿50000
绳速（平均）米每秒0.17
电机型号JBJ2—51—4
电机功率千瓦7.5
电机电压伏660
20、综合保护装置
型号KHP
21、机头传动部分外形尺寸毫米4000×1961×1535
22、机尾外形尺寸毫米15994×1294×655
23、总重千克48718
四．工作原理
DSJ/80/40/2×40型伸缩带式输送机和普通胶带输送机一样是以胶带作为牵引撑载机构的连续运输设备。它与普通胶带输送机相比，增加了贮带装置、收放带装置和机尾牵引绞车等机构，见本机总图。它利用胶带多次折返和收放的原理调节长度，当张紧车向机尾一端移动时，胶带进入贮带装置内，机尾在绞车牵引下回缩；反之则机尾延伸，从而使输送机具有可伸缩的性能，以适应前进或后退式长壁采煤顺槽输送和巷道掘进运输的需要，当张紧车到达轨道的终端时，就需要收掉或接入一卷胶带，使输送机继续具有伸缩的性能。
五．工作条件
该机工作环境温度在-10℃到+40℃，输送物料松散密度为500～2500Kg/m3。
运输距离长，物料与胶带之间没有相对运动，运转时阻力小。 六．结构概述
DSJ/80/40/2×40型伸缩带式输送机分为固定部分和非固定部分二大部分，固定部分由机头传动装置、贮带装置、张紧装置、收放胶带装置等组成，非固定部分由无螺栓连接的快速拆装支架，机尾等组成。
1. 机头传动装置
由传动滚筒、减速器、液力偶合器、机架、卸载端、头部清扫器等组成。（图1）
机头传动装置是整个输送机的驱动装置，两台40千瓦的电动机通过液力偶合器，减速器同时传给用两个齿轮串联的传动滚筒。
采用的YOXD —400型液力偶合器（图2）属安全型，主要由泵轮、透平轮、外壳、辅助室外壳和弹性联轴器组成。泵轮经外壳、弹性联轴器和电机相连。透平轮的花键套为输出端。在外壳上没有定量注液孔和易熔合金保护塞，易熔合金的熔化温度为120℃。其技术特征：
技术特性曲线的传递功率与充液量的关系曲线
工作时壳体内注入工作液，工作液体注至从注液口溢出，此时的注液量即
为额定注液量。注意液力偶合器不能充油，只能充水或难燃液。
减速器（图3）采用三级齿轮减速，第一级为螺旋伞齿轮，第二、第三级分别为斜齿和直齿圆柱齿轮传动。该减速器的第一、三级齿轮及箱体与80型弯曲刮板输送机减速器通用互换。型号为JS40。
减速器通过连接罩和液力偶合器，电机联成一体，固定在机架侧板上。
减速器齿轮规格表
传动滚筒为焊接结构，外径为Φ500毫米，滚筒表面有一层硫化橡胶,可提高胶带与滚筒的euα值，防止打滑，减小初张力，具有较好的效果。机架是由侧板及底架组成的焊接结构，电动机、减速器、液力偶合器可根据现场使用要求，安装在机架的右侧或左侧板上。
卸载端是由在机头最前部外伸的卸载架和安装在卸载架上的卸载（改向）滚筒组成。卸载滚筒外径为Φ400毫米，安装的轴线位置可调节，以调正胶带在机头部的跑偏。卸载端的后部还装有一个外径为Φ108毫米的改向滚筒以改变胶带的运行方向。
头部清扫器分重锤清扫器和犁式清扫器两道，以清扫胶带正反面的粘煤。
为防止粘煤，机头的改向滚筒都装有刮煤板。
2、贮带装置
由贮带转向架、贮带仓、支撑小车和张紧车等组成。
贮带转向架、贮带仓主要为焊接结构，彼此用螺栓连接，组成了贮带装置的骨架。在贮带转向架内装有两个Φ320两个Φ108的改向滚筒与张紧车上的两个Φ320一个Φ108改向滚筒一起供胶带在贮带装置中往复导向，架子的上部安装槽形托滚和下托滚，以支撑胶带，在贮带仓内有15Kg/米钢轨组成的轨道，供支撑小车和张紧车行驶。
支撑小车由两个下托滚、车架和车轮等组成，其作用是支撑储藏部分的胶带，使其悬垂度不致过大。两个支撑小车应基本上等距离的分布在张紧车和贮带转向架之间，因此张紧车移动后，需要通过人工推动来重新布置支撑小车。
张紧车由车架、车轮、滑轮组和改向滚筒等组成。张紧绞车通过钢绳、滑轮组牵引张紧车在轨道上行走，从而达到贮进或放出胶带的作用，并使胶带得到适当的张紧度。滑轮组由滑轮架和四个滑轮组成，它通过一销轴铰接在车架上，从而使作用于四个滑轮上大小不等的牵引力成为一合力，通过销轴作用于张紧车的中心，实践证明这样容易控制张紧车，对防止改向滚筒上的胶带跑偏效果较好，为防止张紧车掉轨，在车上还装有四个止爬钩。改向滚筒安装的轴线位置均可调节，以调正胶带的跑偏，为防止粘煤，都配有刮煤板。另外，支撑小车上安装下托滚的托座配备有插销，以防止输运机启动或停车时因胶带的跳动把下托滚从托滚架上打落下来。
3．张紧装置
由框架、滑轮组和张紧车等组成。张紧绞车为蜗杆蜗轮传动和开式齿轮传动慢速绞车。蜗杆蜗轮的设计具备反行程自锁的特点，同时在蜗杆的一端有一摩擦阻尼装置，产生的摩擦力矩可以通过压盖上的调节螺丝来调节，以使张紧绞车停车时不致反转，保证钢绳的张力。
张紧卷筒的一侧装有离合装置，当放胶带时需要打开离合器使卷筒和卷筒轴脱离，为使卷筒不至自由转动而发生乱绳，卷筒的同一侧还装有三块刹车带，使卷筒在放绳时产生半制动。
胶带的张力是根据使用情况酌情掌握，人为调节的，过紧过松是不宜的。
4、收放胶带装置（图4）
位于张紧车的后部。它由机架、调心托滚、胶带卷筒、减速器、电动机、旋杆等组成，其作用是将胶带从输送机机身上取下或补上。机架的前端和后端，各装一旋杆，当取下或补上胶带时用以夹紧主胶带。调心托滚组供卷筒收放胶带时导向。工作时将胶带推进机架内，一端用尾架顶起，另一端顶在拨盘轴的顶尖上。开动电动机通过减速器和一对开式齿轮的减速，最后由拨盘轴的拨盘带动卷筒收卷胶带。放出胶带时不开电机由外力托动卷筒反转，这时需要拆除拨盘上的拨销，使卷筒与拨盘脱离，活动轨不工作时，用挂轨挂在机架上，以缩小机身宽度，在活动轨上方应设置起重装置悬吊卷筒，巷道宽度可视具体情况适当拓宽以利收放胶带的操作。
5、中间支架（图5）
为无螺栓连接的快速拆装支架，它由钢管，H型支架，下托滚和挂钩式槽形托滚等组成，是机器的非固定部分。钢管作为可拆卸的机身，用弹性柱销架设在H型支架的管座中。柱销固装在钢管上，只要打入的位置适当，转动钢管就能方便地从管座中拿出或放入。
槽形托滚为铰接式，槽型角30°，用挂钩挂在钢管的柱销上，也能方便地挂上或取下，综上就能看到快速拆装的特点。挂钩上有6个圆弧齿槽，托滚就是通过齿槽挂在柱销上的，并可前后移动一个齿距，以调节托滚位置调正胶带跑偏。
6、机尾（图6）
由支座、导轨、滚筒座、缓冲托滚、清扫器等组成。几个不同形式的导轨与支座、滚筒座固连，组成了五节机尾骨架。彼此又用圆肩销铰接成为一整体，可供转载机在上面行走，首架上焊有管座，用柱销与钢管机身相连，拆装方便。Φ320的机尾（改向）滚筒安装在滚筒座上，轴线位置可调，并配有刮煤板。机尾的前后端都可装移动机尾用的滑轮，前伸运输时滑轮装在后端，后缩运输时滑轮装在前端，移动机尾是用一台J H2—5回柱绞车牵引。
7、综合保护装置
本装置具有多种启停控制方式和显示。集控联络信号和各配置传感器均为本质安全型.整套装置结构紧凑，性能可靠，安装使用方便。其包括：速度传感
器、跑偏传感器、急停开关、温度传感器、胶带纵向撕裂传感器、烟雾传感器等。所有传感器信号（包括智能传感器）输入控制箱内，经单片机（或PLC）进行分析判断，发出控制指令，控制各种设备,并输出各种声光信号，使皮带机得到完善的保护。其中速度传感器是一种将胶带的运行速度检测出来，变成电脉冲信号输送给保护装置，使装置能够根据速度大小来确定运行状态，可同时解决胶带低速运转、打滑和断带等问题的智能传感器。急停开关是通过拉线来使设备立即停止的一种保护装置。跑偏传感器是胶带输送机的主要保护装置之一。其常态为断开状态，动作时闭合。
七、安装、调正与试运转
1、安装：
a首先确定运输机的安装中心线和机头安装位置，并在顶底板上相应地标志出来。
b清理巷道底板，平正从机头到收放胶带装置近35米的巷道底板，以便安装本机的固定部分。固定部分的巷道断面除供机头传动部分安装外，机身的一侧还要求能铺设一条轻便轨道，以便运输胶带及其物料，安装非固定部分的巷道也要进行一般性平正。
c按下列顺序将输送机各部分运至该件安装处。即机尾、牵引绞车，H型支架、挂钩式槽形托滚、钢管、胶带收放装置、张紧装置、贮带装置（包括张紧车支撑小车、贮带仓、贮带转向架等）机头传动部分，然后根据已确定的位置按总图要求顺序安装，各部分要求沿中心线不要歪斜，整个机身要求平直。收放胶带装置和中间支架之间有680mm的高差，本机不供给特制的过渡架，可视现场安装情况适当垫高几个H型支架来实现过渡，牵引绞车视现场情况自定位置安装，以便利牵引机尾。
d铺设上下胶带并连接好胶带接头。（胶带缠绕结构原理见总图）
e采用后缩运输时将张紧车置于贮带装置左端（前伸运输相反）开动张紧绞车，调节胶带张力至适宜程度，即可开空车试运转。
2、调正
a胶带跑偏的调正
胶带的调偏应在空载运转时进行，一般从机头卸煤滚筒开始，沿着胶带运行方向先调回空段，后调承载段，在滚筒处跑偏，可以调整滚筒，在其他地方，
就调正托滚，调正托滚应在一侧，切勿两侧同时调，托滚和滚筒的调正方向如图a、b所示。
如果胶带某处在运转时各点均跑偏，则是胶带本身弯成“弓”形或接头不正所造成，一般来说“弓”形部分应予更换或矫正，接头不正需要切割重做，使接头垂直于中心线。
总之，胶带调偏是一件比较麻烦的事情，影响胶带跑偏的因素很多，需要仔细观察，分析原因，然后对症下药。调偏工作也需要在实践中摸索经验，积累经验。
b液力偶合器充液量
单电机传动时，液力偶合器的充液量为9升，双电机传动时为了保证两电机的实际功率分配相接近，必须通过调正来确定合理的充液量使两电机的实际功率（或电流）之比接近于40/40的比值。
八、操作
DSJ/80/40/2×40型伸缩带式输送机与普通胶带输送机的操作基本相同为了实现机身的缩短的伸长，操作方式分为后退式和前进式两种。
1、后退式
A转载机移至机尾左端极限位置时，机尾须收缩一次。
（1）放松胶带拆开机身（钢管）与机尾的连接，根据每次缩短长度拆去相应数量的钢管和支架。
（2）移动机尾
（3）重新连接机尾和机身
（4）开动张紧绞车，移动张紧车贮藏胶带并张紧胶带。
B转载机移至机尾左端极限位置张紧车移至贮带位置的右端，胶带已贮满，机尾不能再收缩，需要从机身上取下一条胶带。
（1）将胶带接头进行到旋杆AB向（见图4收胶带装置）停车。
（2）用旋杆AB卡住胶带，为减少收胶带的阻力，同时卡紧贮带转向架中的旋杆。
（3）拆开胶带接头将A端胶带与卷筒上的胶带接头相连。
（4）松开旋杆A，打开张紧绞车的离合器，转动卷筒收卷胶带。
（5）当快收完一条胶带时停卷并卡紧旋杆A。
（6）拆开上述胶带的接头，并重新连接A、B端胶带，松开旋杆A、B，同时松开贮带转向架中旋杆。
（7）合上张紧绞车的离合器，张紧胶带。
2、前进式
A转载机移至机尾右端极限位置时，机尾须延伸。
（1）打开张紧绞车离合器，拆开机身（钢管）与机尾的连接，移动机尾。
（2）根据每次延伸的长度，接上相应数量的钢管和支架。
（3）合上张紧绞车离合器，张紧胶带。
B转载机移至机尾右端极限位置张紧车移至贮带装置的左端，胶带已放完，机尾不能再延伸，机身上需要接上一条胶带。
（1）将胶带接头进行到旋杆AB间，用旋杆AB卡住胶带。
（2）拆开胶带，并将A端胶带与卷筒上的胶带相连。
（3）开动张紧绞车，牵引张紧车向右移动，卷筒上胶带进入贮带装置。
（4）当卷筒上的胶带快放完时，绞车停止牵引，卡紧旋杆A。
（5）拆开上述胶带的接头，重新连接A、B端胶带，松开旋杆AB。
（6）张紧胶带
上述操作程序必须与有关的电气控制密切配合，遵守它的控制规程，详细内容请看它的使用说明书。
按上述操作程序，每增加或减少一条皮带，机身即相应的伸长和缩短了25米。如此反复伸缩，直至所需的长度为止。前进式最大伸长量不超过电机的额
定功率。后退式缩至机身不可再缩时，则应将固定部分拆除，增加转载机的铺设长度来代替输送机解决这一段的运输。
九、维护和修理
1、在正常情况下，输送机要求空载启动，并避免短时频繁启动。
2、必须经常检查液力偶合器有无漏液现象，定期检查充液量是否合适及时调正补充。
3、传动滚筒处如有尖叫声，说明胶带打滑，应检查胶带是否张紧。
4、胶带接头应经常检查，发现有破损处应及时割除重做，重做时应保证割口与胶带中心线垂直。
5、调正好清扫器和各改向滚筒的刮煤板，及时清理刮煤板上的堆煤粘煤。
6、经常检查托滚是否转动，及时的检查和更换。
7、经常检查运行各处胶带跑偏情况，及时调整。
8、供张紧车支撑小车与转载机行走的轨面上，不允许有杂物存在，经常检查清理影响输送机运转的障碍物。
十、附表
产品易损览表
附表 1
产品润滑览表
附表 2
十一. 警示：
1.必须装设驱动滚筒防滑保护、堆煤保护和防跑偏装置；
2.应装设温度保护、烟雾保护和自动洒水装置；
3.在主要运输巷道内安设的带式输送机还必须装设：输送带张紧力下降保护
装置和防撕裂保护装置，在机头和机尾防止人员与驱动滚筒和导向滚筒相接触的防护栏。
4.配备带式输送机保护装置符合MT872-2000《煤矿用带式输送机保护装置
技术条件》的要求。
5. 液力偶合器严禁使用可燃性传动介质。
可伸缩带式输送机的参数 我的论文2009-02-21 20:20:43 阅读190 评论1 字号：大中小订阅 类别型号 运输 能(力 t/h ) 输送长 度 （m） 带速 （m/s） 传动滚筒 直径 （mm） 输送带电动机 倾角 （°） 型号宽度型号功率 可伸缩带式输送机SSJ（D） 650/2*22 200 800 1.6 500 680S 650 JDSB-22 22*2 ±5 SSJ（D） 800/2*40 400 800 2 500 680S 800 JDSB-40 40*2 SSJ800/2*40(B) 双向 400 800 2 500 680S 800 JDSB-40 40*2 SSJ800/2*75(B) 双向 400 800 1.9 630 680S 800 JDSB-75 75 SSJ（D） 1000/2*75 630 700 1.9 630 680S 1000 J DSB-75 75*2 SSJ650/40 100 1000 1.6 500 680S 650 JDSB-40 40 SSJ800/90 400 1000 2 630 680S 800 JDSB-90 90 SSJ1000/125 630 1000 2 630 680S 1000 J DSB-125 125 SSJ1000/160 800 1000 2.5 630 680S 1000 Y SB-160 160 SSJ1000/2*160 1000 1000 3.15 1000 1000S 1000 Y SB-160 160*2 SSJ1200/2*200 1200 1000 2.5 800 1250S 1200 Y BKTS-200 200*2 煤矿通用输送机技术参数： 标准型号带宽 (mm) 输送 量 (t.h) 带速 (m/s) 输送距 离(m) 伸缩式 尺寸带长 度 (m) 电动机 长 度 (m) 轨距 (mm) 功率 (kw) 电压(v) DSJ65/10/40(SSJ650/40) 650 100 1.6 800-1000 12 900 100 40 380/660 DSJ65/2×22(SJ44) 650 200 1.6 1000 12 900 100 22×2 380/660 DSJ80/40/2×40(SSJ800/2×40) 800 400 2 800 12 1100 50 40×2 380/660 DSJ80/40/90(SSJ800/75) 800 400 2 500-700 12 1362 100 75 660/1140 DSJ80/40/90(SSJ800/90) 1000 400 2 1000 12 1100 100 90 660/1140 DSJ100/63/75(SSJ1000/75) 1000 630 2 500 12 1362 50 75 660/1140 DSJ100/63/125(SSJ1000/125) 1000 630 2 600-1000 12 1362 50.100 125 380/660 DSJ100/63/2×75(SSJ1000/2×75) 1000 630 2 1000 12 1362 50 75×2 380/660 Dss/100/63/2×75 (SSd100/2×75) 1000 630 1.9 1000 12 1362 50 75×2 660/1140 DSJ100/80/160(SSJ1000/160) 1000 800 2.5 1000 12 1362 100 160 660/1140 DSJ100/100/200(SSJ1000/200) 1000 1000 2.7 1000 15 1362 100 200 660/1140 DSJ100/100/200×[SSJ1000/2×200(-5°)] 1000 1000 2.7 1000 15 1362 100 200 660/1140 DSJ100/100/2×200S[SSJ1000/2×200S(+5°)] 1000 1000 2.7 800 15 1362 100 200×2 660/1140
DTⅡ型固定式带式输送机 使用说明书
DTⅡ型固定式带式输送机使用说明书 1.用途： DTⅡ型固定式带式输送机（以下简称DTⅡ型）由于输送量大、结构简单、维护方便、成本低、通用性强等优点广泛地在冶金、矿山、煤炭、港口、电站、建材、化工、轻工、石油等行业中用来输送散状物料和成件物品。根据输送工艺要求，单机输送，也可以多台或与其它输送机组成水平或倾斜的输送系统。 DTⅡ型在环境温度-25~+40℃的范围内使用，输送物料的温度在50℃以下，对于有耐热、耐寒、防水、防腐、防爆、阻燃等条件，应另行采取相应的防护措施。 2.技术特征和技术参数： 2.1、DTⅡ型可输送物料容量在2.5t/m以下； 2.2、按带宽分为：500、650、800、1000、1200、1400、1600、1800、2000、2200、2400等11种； 2.3、按驱动功率分为：1.5、2.2、 3.0、 4.0、 5.5、7.5、11、15、18.5、22、30、37、45、55、75、90、110、 132、160、200KW等20种。 2.4、按带速分为：0.8、1.0、1.25、1.6、2.0、2.5、 3.15、 4.0、（4.5）、 5.0、（5.6）、 6.5m/s等12种。 此外还有0.3m/s的带速系手选带式输送机专用； 本系列输送能力见表1，表中输送能力是按水平输送，动堆积角为20°，托辊槽角为35°的条件下计算出的。 表1 带速、宽度与输送能力的匹配关系 带宽（mm） 带速(m/s) 0.8 1.0 1.25 1.6 2.0 2.5 3.15 4.0 （4.5） 5.0 （5.6） 6.5 输送能力（m3/h） 500 69 87 108 139 174 217 650 127 159 198 254 318 397 800 198 248 310 397 496 620 781 1000 324 405 507 649 811 1014 1278 1622 1200 593 742 951 1188 1486 1872 2377 2674 2971 1400 825 1032 1321 1652 2065 2602 3304 3718 4130 1600 2186 2733 3444 4373 4920 5466 6122 1800 2795 3494 4403 5591 6291 6989 7829 9083 2000 3470 4338 5466 6941 7808 8676 9717 11277 2200 6843 8690 9776 10863 12166 14120 2400 8289 10526 11842 13158 14737 17104 2.5、输送机允许输送的物料块度取决于带宽、带速、槽角和倾角，也取决于大块物料出现的频率。各种带 宽适用的最大块度，本系列推荐按表2选取。当输送硬岩时，带宽超过1200 mm后，一般应限制在350 mm。而不能随带宽的增长而加大。 表2 单位（mm） 带宽500 650 800 1000 1200 1400 1600 1800 2000 2200 2400 最大块度100 150 200 300 350 350 350 350 350 350 350 3.结构概述
DTL65/20/2×40型胶带输送机 使用说明书 （执行标准MT820-2006） 目录 一、概述 (3) 二、结构特征与工作理 (4) 三、主要技术参数 (7) 四、安装、调试、试运转 (8) 五、使用、操作 (12) 六、故障分析与维修 (16) 七、保养与维护 (21) 八、标志、包装、运输及贮存 (24) 九、保证期 (24) 十、警示语 (24) 十一、附图 (25)
一、概述： 该型号皮带机是我国煤矿普遍使用的一种带式输送机。 1、主要用途和使用范围： 它主要用于井下中厚煤层综合机械化采煤工作面的顺槽运输，也可用于中厚煤层一般采煤工作面的顺槽和巷道掘进运输系统。用于顺槽运输时，尾端配刮板转载机与工作面运输机相接，用于巷道掘进运输时，尾端配皮带转载机与掘进机相接。 2、型号的组成及其代表意义 DTL 65/ 20 / 2 x 40 每台电动机的功率（kw） 驱动电机的数量（台） 该型皮带机输送量x10t/h 带宽cm D为带式输送机的缩写， T为通用型 L为钢架落地式 该机型号为DTL65/20/2×40 ，D为带式输送机的缩写，T为通用型，L为钢架落地式，65是指带宽的十分之一，20为该型皮带机每小时的输送量的十分之一，2是指两台电机驱动，40是指每台电机功率为40千瓦. 该产品在设计时严格按照国家标准MT820的有关要求，确保了产
品的各项使用性能符合矿山开采的要求，从而可适应井下恶劣的工作环境。 3、使用环境条件、工作条件 a、输送物料为散装的不规则形状原煤或矸石； b、工作环境温度为-10～+40℃； c、井下空气的成分应符合《煤矿安全规程》的有关规定； d、工作环境允许雨淋； e、输送机零部件应能适应在搬运过程中出现的正常碰撞现象； f、输送机须具有适应采煤工艺要求的功能 4、安全 a、与输送机相配套的电动机，电气设备应符合GB3836.1的规定，并具有下井合格证明书； b、输送机必须使用阻燃输送带，其安全性能应符和MT147的规定。非金属材料的零件其安全性能符合MT113的规定； c、输送机应根据需要装备有跑偏、打滑、煤拉、烟雾、断带与撕带等机械电气安全保护装置； d、任何零部件的表面温度不得超过150℃，机械摩擦制动时，不得出现火花； e、当输送机长度超过100m时，应设置沿线紧急停车装置 二、结构特征和工作原理 该胶带输送机分为固定和非固定两大部分。固定部分由机头传动装置、贮带装置等组成；非固定部分由螺栓连接的快速可拆支架、机尾组成。本产品与普通带式输送机的工作原理相同，是以胶带作为牵引承载机构的连续运输设备。它与普通带式输送机相比增加了贮带装置和收放胶带装置。
TD75型带式输送机使用说明书
目录 一、概述 二、技术性能参数 三、结构概括 四、安装 五、试运转及调整 六、安全操作维护及保养
一、概述 TD75型通用固定皮带式输送机(以下简称皮带机)是一种输送量大、运行费用低、使用范围广的输送设备；该机适用于输送散状物料或成件物料，根据输送工艺的要求可单机输送，也可多台或与其它输送(给料)设备组成水平或倾斜输送系统。 皮带式输送机的环境使用温度为一10℃～+40℃，输送物料温度视输送带不同而不同，普通输送带输送物料温度一般不高于60℃，耐热橡胶带可输送120℃以下的较高温物料，当输送酸性、碱性、油类物料及具有有机溶剂性质的物料时，需选用耐油、耐酸碱的橡胶带或塑料带。 二、技术性能参数 皮带式输送机输送能力见表一 皮带式输送机功率选型见表二 表一：TD75型通用固定带式输送机输送能力表
说明：输送量是在物料容重lt／m3，输送倾角0°～7°，物料堆积角为30°条件下计算的。 表二：TD75型通用固定带式输送机功率选型表（单位：KW） 以上功率的估算条件为正常湿度，水平带速1m/s，物料容量1t/m3，物料堆积角30°的理想条件测算的，一般情况下，使用功率要多于表中功率30%左右，如附加其它装置，功率应增加并重于计算。 三、结构概况 1、整机布置皮带机整机布置是以设计（制造）单位根据用户要求而进行的，制造厂一般是以散件供应，使用单位根据安装示意图进行组装，皮带机的整机布置有图一几种形式。皮带机的一般安装形式见图二。
图一 皮带机整机布置图 1．弹簧清扫器 2.头架 3.头罩 4.传动滚筒 (电动滚筒) 5.输送带 6.改向滚筒 7.上槽形托辊 8.中间支架 9.上槽形调心托辊 10.下平托辊 11.中间支腿 12.改向滚筒(后辊) 13.螺旋拉紧装置 14.尾架 15.空段清 16.导料槽 （A ） 水平输送机 （B ）倾斜输送机 （B ） 带凸弧段输送机 （C ） （D ）带凹弧段输送机 （E ）带凹弧及凸弧段输送机
DSJ80/40/2×90 可伸缩带式输送机 使用说明书 执行标准MT 820-2006 地址： 电话： 传真：0 2012年11月6日 目录
1 概述-------------------------------------------------- 2 2．结构特征与工作原理-----------------------------------3-6 3 产品设计的特点----------------------------------------6-7 4 主要技术参数------------------------------------------7-12 5. 安装、调整、试运转-----------------------------------12-14 6. 操作、维护和检修-------------------------------------14-15 7. 故障分析及排除---------------------------------------15-16 8. 安全保护装置及事故处理-------------------------------16 9. 保养、维修-------------------------------------------16 10. 运输、贮存------------------------------------------16 11. 开箱及检查------------------------------------------17 12、警示语----------------------------------------------17 13. 其他------------------------------------------------17
SGZ764/630 型输送机使用说明书 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 使用操作人员应阅读本说明书、《59JS-315 型减速器说明书》以及电动机、启动器等相关设备的使用说明书，并经过输送机设备的安全和使用规程培训，方允许操作、维护输送机。 第一章安全警示 1 警示类型 以下提示指明了刮板输送机特定部件附近存在的潜在的危险。虽然这些提示不能涵概所有可能发生的危险,也不能替代实际工作中您对危险性的判断,但是它们表明了危险性的严重程度。当您在操作和维护刮板输送机之前一定要认真阅读和理解提示内容。 1.1 危险！ 危险提示是使您引起对危险性的注意，否则将导致严重受伤或死亡。如果不采取合适的预防措施，事故将肯定会发生。 1.2 警告！ 警告提示是使您引起对危险性的警惕，否则将导致受伤或死亡，如果不采取合适的预防措施，事故将会发生。 1.3 小心！ 小心提示是使您引起对危险性的小心，否则将导致人身伤害或设备损坏。这类危险性通常是不严重的，但发展下去后果是可怕的。如果不采取合适的预防措施，甚至会发生致命伤害。
2 提示内容 2.1 危险！ 2.1.1 在输送机运行中，任何人不得跨越输送机，否则将导致受伤或死亡。 2.1.2 在采煤过程中，任何人不得站在输送机的煤壁侧，否则将导致受伤或死亡。 2.2 警告！ 2.2.1 除了运输煤炭和少量矸石外，输送机不得携运任何其它物品，否则将造成设备损坏 及人员的严重伤亡。 2.2.2 在输送机运行中，在采空区侧的人员不得靠在输送机挡煤板上，不得将身体伸向工作面一侧，否则会导致受伤或死亡。 2.2.3 输送机为电动运行，在进行任何维护工作时，要确定已切断电源。所谓“切断”，就是维护人员挂牌、锁定，并从供电中心将电缆拆下,任何其它的理解都是不准确的，否则将可能导致人身伤害和设备损坏。 2.2.4 在液压系统的泵运转时，不要拆卸液压零部件。当需要拆卸或更换液压零部件时，要确定压力已被隔离，液体被排回油箱或大气中，否则将导致人身伤害或其它危害。 2.3 小心！ 确保减速器、联接罩和电机上无煤、岩石和其它杂物，否则可能由于设备过热点燃煤和其它可燃性材料引起失火。此外，它还具有造成设备故障和煤堆积成燃料源的潜在危险性。 第二章概述 1 产品用途和使用范围 SGZ764/630 型输送机用于中厚煤层综采工作面使用。该型输送机与采煤机和液压支架以及顺槽布置的转载机、破碎机、胶带输送机配套，施行采煤、破碎和运输。是综合机械化采煤工作面的主要设备之一。 2 产品执行标准 MT/T105-2006 刮板输送机通用技术条件 3 产品型号与配套设备
机械设计基础课程设计 计算说明书 设计题目带式运输机上的单级圆柱齿轮减速器系机械系专业材料成型及控制工程班级 15-1 设计者孙新凯 指导教师 2017年 06 月 12 日
目录 一、设计任务书 0 二、带式运输送机传动装置设计 (1) 三、普通V带传动的设计 (4) 四、斜齿圆柱齿轮传动设计 (6) 五、滚动轴承和传动轴的设计 (10) 六、轴键的设计 (18) 七、联轴器的设计 (18) 八、润滑和密封 (19) 九、设计小结 (20) 十、参考资料 (20) 一.设计任务书 一.设计题目 设计带式输送机传动装置。 二.工作条件及设计要求
1.工作条件：两班制，连续单项运转，载荷较平稳室内工作，有粉 尘，环境最高温度35℃； 2.使用折旧期：8年; 3.检查间隔期：四年一次大修，两年一次中修,半年一次小修； 4.动力来源：电力，三相交流，电压380/220V 5. 运输带速允许误差为 5%。 6.制造条件及批量生产：一般机械厂制造，小批量生产。 三.原始数据 第二组选用原始数据：运输带工作拉力F=2200N 运输带工作速度V=s 卷筒直径D=240mm 四.设计任务 1.完成传动装置的结构设计。 2.完成减速器装备草图一张（A1）。 3.完成设计说明书一份。 二.带式运输送机传动装置设计 电动机的选择 1.电动机类型的选择：按已知的工作要求和条件，选用Y型全封闭笼型三相异步电动机 2.电动机功率的选择： P=Fv/1000=2200*1000= E 3.确定电动机的转速：卷筒工作的转速
W n =60*1000/(π*D)=60*1000**240)=min 4.初步估算传动比：由《机械设计基础》表14-2，单级圆柱齿轮减速器传动比=6~20 电动机转速的可选范围； d n =i ∑· v w n =(6～20)=～ r/min 因为根据带式运输机的工作要求可知，电动机选1000r/min 或1500r/min 的比较合适。 5.分析传动比，并确定传动方案 （1）机器一般是由原动机，传动装置和工作装置组成。传动装置是用来传递原动机的运动和动力，变换其运动形式以满足工作装置的需要，是机器的重要组成部分。传动装置是否合理将直接影响机器的工作的性能、重量和成本。合理的传动方案除满足工作装置的功能外，还要结构简单，制造方便，成本低廉，传动效率高和使用维护方便。 本设计中原动机为电动机、工作机为皮带输送机。传动方案采用两级传动，第一级传动为带传动，第二级传动为单级圆柱齿轮减速器 选用V 带传动是V 带传动承载能力较低，在传递相同转矩时，结构尺寸较其他形式大，但有过载保护的优点，还可以缓和和冲击振动。 齿轮传动的传动效率高，使用的功率和速度范围广、使用寿命较长。 由于本运输送机是在室内，考虑工作的背景和安全问题，固在齿轮区采用封闭式，可达到更好的效果。 故其方案示意图如下图所示：
TD75胶带输送机 使用说明书 设备型号： 出厂编号：
目录 一、用途 二、型号及表示方法 三、技术参数 四、结构及工作原理 五、安装与调试 六、操作与维护 七、安全规则 八、易损件 九、附图 十、意见征求书
一、 用途 TD75-500型胶带输送机为一般用途的带式输送机，用于冶金、煤碳、 矿山等部门。输送堆积比重为0.5～2.5t/ m 3 的各种块状、粒状物料，可用 来输送成件物品。适用工作环境温度为-15°C ～40°C 之间；也可用于水平 式化学物料输送。倾斜向上输送时据物料性质确定其倾角。 二、型号表示法 胶带宽度（mm) 通用带式输送机 三、技术参数 四、结构及工作原理 1、带式输送机的工作原理： 通用带式输送机主要由机架、胶带、电动滚筒、托辊、拉紧装置以及支承 架等几部分组成。胶带绕经两端滚筒后，用胶带卡子或硫化方法，将两头接在一起，使之成为闭环结构。胶带由上、下托辊支承着，由拉紧装置将胶带拉紧，
具有一定的张力。当电动滚筒旋转时，借助于电动滚筒与胶带之间的摩擦力带着胶带连续运转，从而将装到胶带上的货载从卸载滚筒处卸载。 2、带式输送机的传动原理及特点： ①胶带输送机的牵引力是通过传动滚筒与胶带之间的摩擦力来传递的，故必须将胶带用拉紧装置拉紧，使胶带在传筒滚筒分离处具有一定的初张力。 ②胶带与货载一起在托辊上运行。胶带既是牵引机构，又是承载机构，货载与胶带之间没有相对运动，消除了运行中胶带与货载的摩擦阻力。由于托辊内装有滚动轴承，胶带与托辊之间是滚动摩擦，因此运行阻力大大减小，从而减少了功率的消耗，增大了运输距离。 对于一台胶带输送机，其牵引力传递能力的大小，决定于胶带的张力、胶带在传动滚筒上的围包角和胶带与传动滚筒之间的摩擦系数。要保证胶带输送机的胶带在传动滚筒上不打滑，正常运行，在生产实践中要根据不同情况采取相应的措施。提高牵引力的传递能力可从以下几方面入手： ①增大拉紧力（初张力）。胶带输送机在运行中，胶带要伸长，造成 牵引力下降，所以要根据情况，利用拉紧装置适当地将胶带拉紧，增大胶带 张力，以提高牵引力。 ②增大摩擦系数。其具体措施是：保护好传动滚筒上覆盖的木衬或橡胶等衬垫，以增大摩擦系数，另一方面要少出水煤，预防摩擦系数减少。 3、带式输送机的结构 带式输送机的主要部件有机架、电机滚筒、张紧装置、输送胶带、支承架、托辊、清扫器等 1、机架：是分段的型钢焊接件，所有托辊、振动辊换向辊、驱动装置、支
本科毕业设计（论文）通过答辩 摘要 早在20世纪70年代，就已经出现了运输距离达到100km的带式输送机输送线路。近年来，带式输送机在矿山运输中已经逐渐开始取代汽车和机车运输，成为散装物料的主要运输装备。不断出现新型带式输送机，拓宽了带式输送机的应用领域。可伸缩带式输送机是连续输送物料机械中效率最高、使用最普遍的一种机型，是巷道掘进运输和采煤工作面顺槽运输的主要设备。在煤炭、冶金领域中，可伸缩带式输送机得到了广泛应用。 为适应这一变化，本文主要针对带式输送机中的可伸缩带式输送机进行了结构设计，包括可伸缩带式输送机输送带的选择、中间架的选择计算、传动装置的设计、张紧装置、收放胶带装置的计算、托辊以及滚筒的选择计算等，并针对其结构及其工作原理作了概括性总结。可伸缩带式输送机利用传动滚筒与输送带之间的摩擦传递动力，在结构上增加了储带装置，这样可以实现整机的伸长和缩短，从而提高了工作效率，增大产量，减少人员操作，具有一定的工程实践价值。 关键词可伸缩输送带传动滚筒储带装置
本科毕业设计（论文）通过答辩 Abstract In the early 1970’s, the belt conveyor transportation route with the distance of 100km has already appeared. In recent years, belt conveyor has gradually replaced the automobile and motorcycle in the mine transportation, and becomes main equipment of bulk materials. Constantly appeared new type belt conveyor has exploited the application of belt conveyor. The flexible belt conveyor is one of the highest、efficiency、common use continuous transportation equipment, which is the main equipment in lane dig and coal fa ce sequential slot transportation. The flexible belt conveyor has been widely used in coal, metallurgy fields. In order to adapt this change, this paper mainly carries on the flexible belt conveyor structure design of the belt conveyors. includes the choice of the belt, the choice and calculation of the middle shelf, the design of transmission device、the calculation of the tighten device and draw in and out belt device、the choice and calculation of the support roll and cylinder, then give a summarized conclusion of its construction and work principle. The flexible belt conveyor trans mits power depending on the friction between the transmission cylinder and the belt, adding belt storage device in struct ure, which can realize the extension and shorten, thus raises the working efficien cy increases the output, reduces the personal operation, which has some engineer practice value. Key words flexible conveying belt transmission cylinder belt storage device
（机械设计课程设计） 设计说明书 （带式输送机） 起止日期： 2010 年 12 月 20 日至 2011 年 1 月 8 日 学生姓名 班级 学号 成绩 指导教师(签字) 机械工程学院 2011年 1 月 8 日
目录 机械设计基础课程设计任务书 (1) 一、传动方案的拟定及说明 (3) 二、电动机的选择 (3) 三、计算传动装置的运动和动力参数 (4) 四、传动件的设计计算 (6) 五、轴的设计计算 (15) 六、滚动轴承的选择及计算 (23) 七、键联接的选择及校核计算 (26) 八、高速轴的疲劳强度校核 (27) 九、铸件减速器机体结构尺寸计算表及附件的选择 (30) 十、润滑与密封方式的选择、润滑剂的选择 (31) 十一.心得体会................... ................... . (32) 十二.参考资料目录................... ................... (33)
XX大学 课程设计任务书 2010—2011 学年第 1 学期 学院（系、部）专业班级 课程名称：机械设计课程设计 设计题目：带式传动输送机 完成期限：自 2010 年 12月 20 日至 2011 年 1 月 8 日共 3 周 指导教师（签字）：年月日 系（教研室）主任（签字）：年月日
题目名称带式运输机传动装置 学生学院 专业班级 姓名 学号 一、课程设计的内容 设计一带式运输机传动装置（见图1）。设计内容应包括：传动装置的总体设计；传动零件、轴、轴承、联轴器等的设计计算和选择；减速器装配图和零件工作图设计；设计计算说明书的编写。 图2为参考传动方案。 二、课程设计的要求与数据 已知条件： 1．运输带工作拉力： F = 700 kN； 2．运输带工作速度：v = 2.5 m/s； 3．卷筒直径： D = 320 mm； 4．使用寿命： 8年； 5．工作情况：两班制，连续单向运转，载荷较平稳； 6．制造条件及生产批量：一般机械厂制造，小批量。
皮带输送机使用说明书 一、适用范围 带式输送机是一种用途广泛的连续输送设备，即可水平输送，又可在倾角 小于20度范围内输送，广泛用于码头、仓库、粮食加工企业输送散装或包装物料及包装堆高作业，也可用于砂石、煤炭等行业细颗粒物料输送。 二、技术性能 主要技术参数： 三、安装与调试 1.安装前的准备： 1）首先对胶带输送机的零部件的数量进行检查清点。 2）安装前，应检查各传动部件是否灵活，需要润滑的部位润滑脂是否干涸，如发现干涸应予以更换。 3）根据工艺设计决定安装方式，固定式的需要地脚螺栓的应根据具体的实际尺寸进行安排，打好地基将立柱固定在地脚螺栓上，用水平仪校准两 侧边主支承面的水平度、头架尾架两侧的平行度。 2.安装： 1）安装时，应保证机架的中心线与输送机的纵向中心线的不重合度小于3mm，相对标高不超过2mm跨距不超过1.5mm；
2）支承装置的安装，要求各组托辊（槽型支承装置，指中间托辊）表面的连线应该在同一水平面上，每米平面度误差不超过2mm支承装置的托 辊轴线应与输送机的纵轴成垂直，其误差每300mm不超过1mm。托辊横向中心线与输送机的纵轴的不重合度不允许超过3mm。 3）螺旋张紧装置，往前松动行程不应小于100mm. 4）输送机的安装位置，必须便利于工人的操作管理。装置在各类通廊中的输送机，必须按有关要求留足够的操作与维修的场地。 5）长度较长的输送机，除应配备总的启动停车开关外，应沿输送机每20M 设置一个事故停止按钮，以便操作人员在发现输送机事故时，能及时停机处理。 四、操作与使用 1.空运转试验 输送机各部分安装完毕后应进行空转试验。 1）开车前，应清除所有遗留在输送机里的工具及杂物。 2）对各轴承传动部件及减速器，按要求加足润滑油（脂）。 3）全面检查输送机各个部分是否固定可靠，完好无损，电器及安全防护是否齐全，输送胶带及传动三角带松紧程度是否合适。 4）手动盘车或点动开车，确认无异常后，即可正式启动开车，进行空转试验。 5）空运转时间不得少于2小时，运行过程中，应在机头、机尾和中间各主要部位设专人观察运转情况，如发现问题及时停车排除。 2.负载运转试验 空转试验无问题后，即可进行负载运行试验。首先，空载启动，待运转正常时，逐渐加料，力求加料均匀，不得突然大量加料，以防过载，停车时，必须待机上的物料输送完毕后空载停车。 3.操作
目录 1带式输送机设计的目的和意义 (2) 2带式输送机设计基本条件和主要技术要求 (2) 带式输送机的工作原理 (2) 3 带式输送机的设计计算 (4) 计算公式 (4) 传动功率计算 (5) 传动轴功率（A P）计算 (5) 电动机功率计算 (6) 传动滚筒结构 (7) 4托辊 (8) 5卸料装置 (8) 参考文献 (12) 致谢 (13)
1带式输送机设计的目的和意义 熟悉带式输送机的各部分的功能与作用，对主要部件进行选型设计与计算，解决在实际使用中容易出现的问题，并大胆地进行创新设计。 选择带式输送机这种通用机械的设计作为毕业设计的选题，能培养我们独立解决工程实际问题的能力，通过这次毕业设计是对所学基本理论和专业知识的一次综合运用，也使我们的设计、计算和绘图能力都得到了全面的训练。 2带式输送机设计基本条件和主要技术 要求 带式输送机的工作原理 带式输送机又称胶带运输机，其主要部件是输送带，亦称为胶带，输送带兼作牵引机构和承载机构。带式输送机组成及工作原理如图2-1所示，它主要包括一下几个部分：输送带(通常称为胶带)、托辊及中间架、滚筒拉紧装置、制动装置、清扫装置和卸料装置等。
图2-1 带式输送机简图 1-张紧装置 2-装料装置 3-犁形卸料器 4-槽形托辊 5-输送带 6-机架 7-动滚筒 8-卸料器 9-清扫装置 10-平行托辊 11-空段清扫器 12-清扫器 输送带1绕经传动滚筒2和机尾换向滚筒3形成一个无极的环形带。输送带的上、下两部分都支承在托辊上。拉紧装置5给输送带以正常运转所需要的拉紧力。工作时，传动滚筒通过它和输送带之间的摩擦力带动输送带运行。物料从装载点装到输送带上，形成连续运动的物流，在卸载点卸载。一般物料是装载到上带(承载段)的上面，在机头滚筒(在此，即是传动滚筒)卸载，利用专门的卸载装置也可在中间卸载。 普通型带式输送机的机身的上带是用槽形托辊支撑，以增加物流断面积，下带为返回段(不承载的空带)一般下托辊为平托辊。带式输送机可用于水平、倾斜和垂直运输。对于普通型带式输送机倾斜向上运输，其倾斜角不超过18°，向下运输不超过15°。 输送带是带式输送机部件中最昂贵和最易磨损的部件。当输送磨损性强的物料时，如铁矿石等，输送带的耐久性要显著降低。 提高传动装置的牵引力可以从以下三个方面考虑： （1）增大拉紧力。增加初张力可使输送带在传动滚筒分离点的张力 S增加，此法提高牵引力虽然是可行的。但因增大1S必须相应 1 地增大输送带断面，这样导致传动装置的结构尺寸加大，是不经济的。故设计时不宜采用。但在运转中由于运输带伸长，张力减
皮带输送机使用说明书-CAL-FENGHAI.-(YICAI)-Company One1
TD75胶带输送机 使用说明书 设备型号： 出厂编号：
目录 一、用途 二、型号及表示方法 三、技术参数 四、结构及工作原理 五、安装与调试 六、操作与维护 七、安全规则 八、易损件 九、附图 十、意见征求书
一、 用途 TD75-500型胶带输送机为一般用途的带式输送机，用于冶金、煤碳、矿山等部门。输送堆积比重为～ m 3的各种块状、粒状物料，可用来输 送成件物品。适用工作环境温度为-15°C ～40°C 之间；也可用于水平式 化学物料输送。倾斜向上输送时据物料性质确定其倾角。 二、型号表示法 mm) 三、技术参数 四、结构及工作原理 1、带式输送机的工作原理： 通用带式输送机主要由机架、胶带、电动滚筒、托辊、拉紧装置以及支
架等几部分组成。胶带绕经两端滚筒后，用胶带卡子或硫化方法，将两头接在一起，使之成为闭环结构。胶带由上、下托辊支承着，由拉紧装置将胶带拉紧， 具有一定的张力。当电动滚筒旋转时，借助于电动滚筒与胶带之间的摩擦力带着胶带连续运转，从而将装到胶带上的货载从卸载滚筒处卸载。 2、带式输送机的传动原理及特点： ①胶带输送机的牵引力是通过传动滚筒与胶带之间的摩擦力来传递的，故必须将胶带用拉紧装置拉紧，使胶带在传筒滚筒分离处具有一定的初张力。 ②胶带与货载一起在托辊上运行。胶带既是牵引机构，又是承载机构，货载与胶带之间没有相对运动，消除了运行中胶带与货载的摩擦阻力。由于托辊内装有滚动轴承，胶带与托辊之间是滚动摩擦，因此运行阻力大大减小，从而减少了功率的消耗，增大了运输距离。 对于一台胶带输送机，其牵引力传递能力的大小，决定于胶带的张力、胶带在传动滚筒上的围包角和胶带与传动滚筒之间的摩擦系数。要保证胶带输送机的胶带在传动滚筒上不打滑，正常运行，在生产实践中要根据不同情况采取相应的措施。提高牵引力的传递能力可从以下几方面入手： ①增大拉紧力（初张力）。胶带输送机在运行中，胶带要伸长，造成牵引力下降，所以要根据情况，利用拉紧装置适当地将胶带拉紧，增大胶带张力，以提高牵引力。 ②增大摩擦系数。其具体措施是：保护好传动滚筒上覆盖的木衬或橡胶等衬垫，以增大摩擦系数，另一方面要少出水煤，预防摩擦系数减少。
DSJ80/40/2×40型伸缩带式输送机 使 用 维 护 说 明 书 执行标准：MT820-2006《煤矿用带式输送机技术条件》 MT/T901-2000《煤矿井下用伸缩带式输送机》 地址： 联系电话：传真：
目录 一、型号编制说明 二、用途和特征 三、技术规格 四、工作原理 五、工作条件 六、结构概述 七、安装、调正与试运转 八、操作 九、维护与修理 十、附表 十一、警示
一．型号编制说明 × 两台40 电机 输送量400/带宽800伸缩式 煤矿用带式输送机 钢架 二．用途和特性： 伸缩带式输送机主要用于综合机械化采煤工作面的顺槽运输，也可用于一般采煤工作面的顺槽运输和巷道掘进运输。用于顺槽运输时，尾端配刮板输送机与工作面运输机相接；用于巷道掘进运输时，尾端配胶带转载机与掘进机相接。伸缩带式输送机的主要特征： 1、除转载机与机尾有一搭接长度可供工作面快速推进外，通过收放胶带装置和贮带装置也可使机身得到伸长和缩短，从而能较有效地提高顺槽运输能力，加快回采和掘进进度。 2、非固定部分的机身，采用无螺栓连接的快速可换支架，结构简单，拆装方便，劳动强度低，操作时间短。 3、设备在机身固定部分的胶带张紧装置采用电绞车拖动代替人工张紧。 4、全机所用的槽形托辊，下托辊，同一类的改向滚筒尺寸规格统一，都可通用互换。机头传动装置的液力偶合器、连接罩，减速器除第二级传动齿轮外的其余部分均与80型弯曲刮板输送机通用互换。 5、传动滚筒外层包胶，摩擦系数大，初张力小，胶带张力亦小。 6、输送机的电气设备具有隔爆性能，可用于有煤尘及瓦斯的矿井。 三．技术规格 1、 输送量 吨每小时 400 2、 输送长度 米 600 3、 输送带宽度 毫米 800

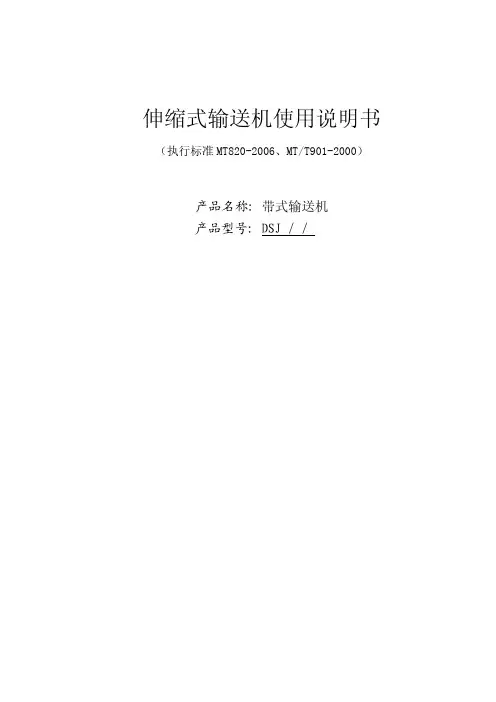

DSJ100输送机使用说明书（执行标准MT820-2006、MT/T901-2000） 产品名称:带式输送机 产品型号: DSJ100/63/2×75
目录 1、概述 (1) 2、使用环境及工作条件 (1) 3、产品型号含义 (1) 4、主要技术特性 (1) 5、工作原理 (3) 6、结构概述 (3) 7、安装、调整 (8) 8、使用、操作 (11) 9、保养、维护 (12) 10、故障分析与排除 (15) 11、运输、贮存 (17) 12、安全警示 (17) 13、其他 (19)
一、概述 1．产品特征 可伸缩输送机与普通输送机的工作原理一样，是以胶带作为牵引承载机的连续运输设备，它与普通胶带输送机相比增加了贮带装置和收放胶带装置等，当游动小车向机尾一端移动时，胶带进入贮带装置内，机尾回缩；反之则机尾延伸，因而使输送机具有可伸缩的性能。 2．主要用途及适用范围 可伸缩输送机主要用综合机械化采煤和一般机械化采煤工作面的顺槽运输及巷道掘进运输。用于顺槽运输时，尾端配带式转载机与工作面运输机相接；用于巷道掘进运输时，尾端配胶带转载机与掘进机相接。 二、使用环境及工作条件 1环境温度为-10℃~+40℃；环境相对湿度不超过95%（25℃时）。 2周围空气中的成分不得超过《煤矿安全规程》中所规定的安全含量。 3输送物料应为容重小于2.0t/m3的各种不规则形状的原煤和矸石。 4有被水淋或局部有输送煤泥水的运行情况。 5工作制为连续型。 三、产品型号含义 驱动功率（2台75KW电动机） 输送量630t/h 带宽1000mm 钢架落地式 伸缩 煤矿用带式输送机 示例：带宽1000mm、输送量630t/h、2台75KW电动机驱动，伸缩钢架落地式煤矿带式输送机。标注为：DSJ100/63/2×75 四、主要技术特性 DSJ100/63/2×75型带式输送机 1.输送量吨/小时 630

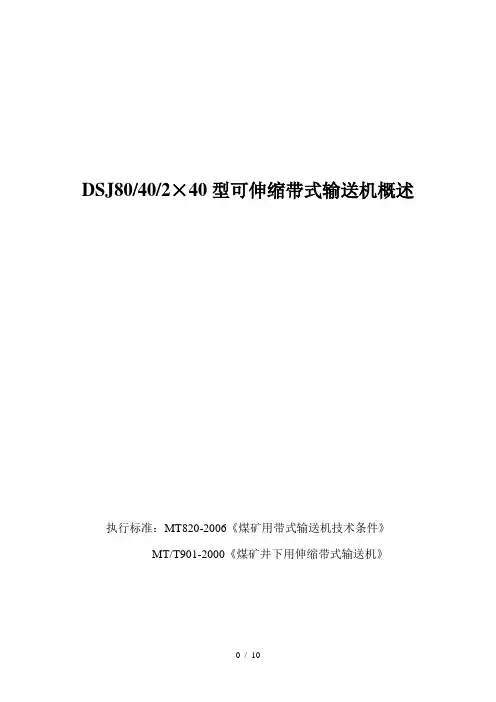

DSJ80/40/2×40型可伸缩带式输送机概述 执行标准：MT820-2006《煤矿用带式输送机技术条件》 MT/T901-2000《煤矿井下用伸缩带式输送机》
