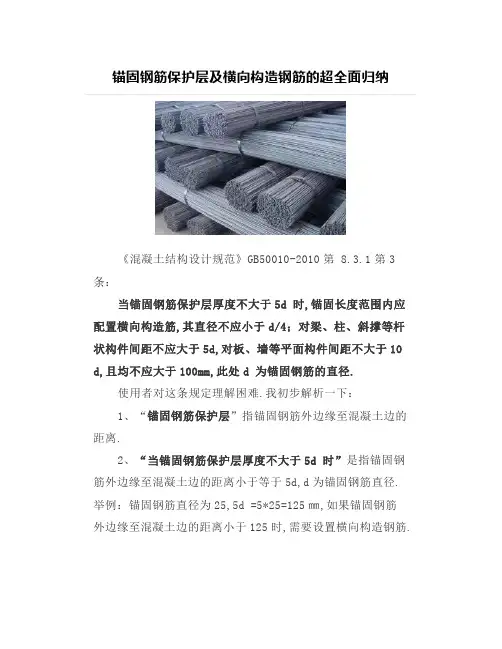

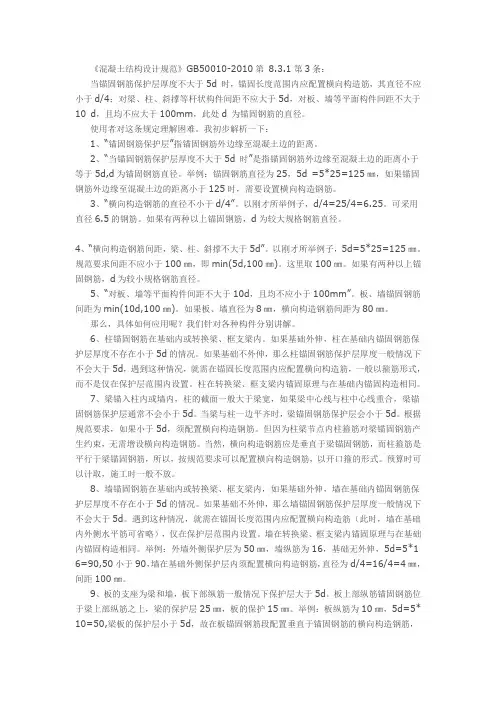

精心整理当锚固钢筋保护层厚度不大于5d时，锚固长度范围内应配置横向构造筋，其直径不应小于d/4；对梁、柱、斜撑等杆状构件间距不应大于5d，对板、墙等平面构件间距不大于10d，且均不应大于100mm，此处d为锚固钢筋的直径。
使用者对这条规定理解困难。我初步解析一下：
1、“锚固钢筋保护层”指锚固钢筋外边缘至混凝土边的距离。
2、“当锚固钢筋保护层厚度不大于5d时”是指锚固钢筋外边缘至混凝土边的距离小于等于5d,d为锚固钢筋直径。举例：锚固钢筋直径为25，5d=5*25=125㎜，如果锚固钢筋外边缘至混凝土边的距离小于125时，需要设置横向构造钢筋。
3、“横向构造钢筋的直径不小于d/4”。以刚才所举例子，d/4=25/4=6.25。可采用直径6.5的钢筋。如果有两种以上锚固钢筋，d为较大规格钢筋直径。
4、“横向构造钢筋间距，梁、柱、斜撑不大于5d”。以刚才所举例子，5d=5*25=125㎜。规范要求间距不应小于100㎜，即min(5d,100㎜)。这里取100㎜。如果有两种以上锚固钢筋，d为较小规格钢筋直径。
5、“对板、墙等平面构件间距不大于10d，且均不应小于100mm”。板、墙锚固钢筋间距为min(10d,10 0㎜)。如果板、墙直径为8㎜，横向构造钢筋间距为80㎜。
那么，具体如何应用呢？我们针对各种构件分别讲解。
6、柱锚固钢筋在基础内或转换梁、框支梁内。如果基础外伸，柱在基础内锚固钢筋保护层厚度不存在小于5d的情况。如果基础不外伸，那么柱锚固钢筋保护层厚度一般情况下不会大于5d，遇到这种情况，就需在锚固长度范围内应配置横向构造筋，一般以箍筋形式，而不是仅在保护层范围内设置。柱在转换梁、框支梁内锚固原理与在基础内锚固构造相同。
7、梁锚入柱内或墙内，柱的截面一般大于梁宽，如果梁中心线与柱中心线重合，梁锚固钢筋保护层通常不会小于5d。当梁与柱一边平齐时，梁锚固钢筋保护层会小于5d。根据规范要求，如果小于5d，须配置横向构造钢筋。但因为柱梁节点内柱箍筋对梁锚固钢筋产生约束，无需增设横向构造钢筋。当然，横向构造钢筋应是垂直于梁锚固钢筋，而柱箍筋是平行于梁锚固钢筋，所以，按规范要求可以配置横向构造钢筋，以开口箍的形式。预算时可以计取，施工时一般不放。
8、墙锚固钢筋在基础内或转换梁、框支梁内，如果基础外伸，墙在基础内锚固钢筋保护层厚度不存在小于5d的情况。如果基础不外伸，那么墙锚固钢筋保护层厚度一般情况下不会大于5d。遇到这种情况，就需在锚固长度范围内应配置横向构造筋（此时，墙在基础内外侧水平筋可省略），仅在保护层范围内设置。墙在转换梁、框支梁内锚固原理与在基础内锚固构造相同。举例：外墙外侧保护层为50㎜，墙纵筋为16，基础无外伸，5d =5*16=90,50小于90，墙在基础外侧保护层内须配置横向构造钢筋，直径为d/4=16/4=4㎜，间距100㎜。
9、板的支座为梁和墙，板下部纵筋一般情况下保护层大于5d。板上部纵筋锚固钢筋位于梁上部纵筋之上，梁的保护层25㎜，板的保护15㎜。举例：板纵筋为10㎜，5d=5*10=50,梁板的保护层小于5d，故在板锚固钢筋段配置垂直于锚固钢筋的横向构造钢筋，直径为d/4=10/4=2.5㎜，间距100㎜。锚固长度=34d=3 40,横向钢筋根数=340/100=4。实际上市场上没有这么小规格的钢筋，施工时一般不会在锚固钢筋上配置横向构造钢筋。预算时可以计取。
规范作此规定一定有是它的道理。当锚固钢筋保护层小于5d时，配置横向构造钢筋的作用是防止保护层混凝土劈裂时锚固钢筋突然失锚。但理论与实践明显有脱节，实际可操作性差，锚固区保护层本来已小于5d，增加横向构造钢筋无异于减少保护保护层，这对本来就狭窄的保护层更是“雪上加霜”。我认为，应该对锚固区保护层作不小于5d的底线限制，如板上部纵筋锚入梁上部纵筋之下就能满足，这比增加横向构造钢筋更具可操作性，
精心整理
同时，也是经济节约的。但施工习惯板筋置于梁筋之上，这个似乎很难改变，再说，板上部纵筋锚入梁上部纵筋之下就显得很不平顺。两难，你们认为呢？在找不到更合理的做法时，我们就按规范吧。
《混凝土结构工程施工质量验收规范》(GB50204-2015) 结构实体检验 相关事项的规定 （内部试行2016.2.17） 我站对《混凝土结构工程施工质量验收规范》(GB50204-2015)结构实体检验中的相关问题，现统一规定如下： 1、《混凝土结构工程施工质量验收规范》(GB50204-2015) 中10. 1.1条：对涉及混凝土结构安全的有代表性的部位应进行结构实体检验。结构实体检验应包括混凝土强度、钢筋保护层厚度、结构位置与尺寸偏差以及合同约定的项目；必要时可检验其它项目。 结构实体检测应由监理单位组织施工单位实施，并见证实施过程。施工单位应制定结构实体检测专项方案，并经监理单位审核批准后实施。除结构位置与尺寸偏差外的结构实体检验项目，应由具有资质的检测机构完成。 2、混凝土强度按本规范10.1.2、10.1.5条执行。如在监督过程中发现混凝土试块管理混乱如未按标准进行养护、代做试块，或混凝土在生产、运输过程有问题或现场未按要求施工、养护不到位、随意加水等情况时，可以开抽测通知单，委托检测机构进行现场回弹、钻芯。
3、钢筋保护层厚度应由具有相应资质的检测机构完成。钢筋保护层厚度检验时： （1）检测批的划分为：同类构件按一栋楼作为一检测批（分段验收的按分段验收的为一批）。 （2）在统计构件数量时，板是以一个自然间面积为一块板。 （3）梁的抽检频率。 悬挑梁抽取不少于总数的5%且不少于10个确定，非悬挑梁抽取不少于总数的2%且不少于5个确定，样本应分布均匀，只要检测框架梁（受力构件），样板总量按轴线节点来确定。当悬挑梁数量少于10个时，应全数检验。地下室梁(±0.000以下)独立于主体部分，按总数的2%且不少于5个确定。 （4）在对结构实体钢筋保护层厚度检测时，对悬挑梁、悬挑板，仅需检测上部受力主筋；对于同一块板需同时检测板面、板底钢筋，且板面、板底钢筋保护层厚度批量检验结果应分开评定。 （5）对于该规范E.0.2条规定“对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检验”，即同一块板的板面、板底均要检测不少于6根钢筋。 3、结构实体检验完成后，方可进行地基基础、主体结构分部工程验收。
钢筋保护层厚度控制办法 为了响应谷竹高速公路原则化建设规定，进一步加强对桥涵、隧道构造物钢筋安装质量控制，结合本项目工程实际特制定如下钢筋保护层控制办法： 一、桥梁工程 1、桩基本 钢筋笼绑扎制作好后来，应按设计规定将保护层钢筋均匀安装在钢筋笼外侧，并点焊牢固； 钢筋笼顶部应暂时增设一种内箍，内箍与外露主筋焊死，在钢筋笼安放到位后通过顶部内箍和护筒进行固定，保证桩基砼浇筑过程中钢筋笼不发生偏移； 2、墩柱 2.1、影响墩柱保护层厚度因素分析 当前墩柱施工工艺比较简朴，多为先行加工安装钢筋，采用定型钢模板控制墩柱几何尺寸，浇筑混凝土并振捣密实，依照环境采用适当养生办法。影响墩柱保护层厚度因素有诸多，笔者从工序上分为如下几方面重要因素： ⑴钢筋加工安装因素 保护层厚度在施工过程中反映为钢筋与模板距离，因而，墩柱钢筋骨架几何尺寸直接影响成型后墩柱保护层厚度。在模板几何尺寸一定状况下，墩柱骨架钢筋尺寸愈大，则相应保护层厚度愈小，反之亦然。另一方面，由于墩柱平面位置规定比较严格，《公路工程质量验收评估原则》规定墩柱轴线偏位为10mm，而墩柱保护层厚度规定为±5mm，这就意味着墩柱钢筋安装位置必要控制在设计位置±5mm内，否则墩柱平面位置与保护层无法同步满足原则规定，浮现这种状况时普通以牺牲墩柱保护层厚度来保证平面位置精确，这也是当前通病。此外墩柱钢筋骨架刚度也是很重要方面，钢筋精准定位当前普通只控制顶与底，如果骨架自身刚度局限性，势必导致钢筋中部位置失去控制，进而影响到保护层控制。
⑵定型钢模板因素 定型模板几何尺寸直接决定成型后墩柱几何尺寸，墩柱几何尺寸与钢筋骨架几何尺寸及平面位置共同决定了保护层。在其他影响因素不变状况下，模板几何尺寸愈大将导致保护层厚度愈大，反之亦然。在假设钢筋平面位置与几何尺寸严格与设计一致状况下，模板最大几何尺寸误差也不能超过5mm，如果考虑到钢筋平面位置与几何尺寸合理误差，模板加工规定精度就更高。 ⑶混凝土浇筑 混凝土浇筑工艺直接影响到已经调节并加固完毕钢筋及模板，如下料方式不当容易导致钢筋与模板间垫块脱离位置，振捣人员上下方式不当容易引起钢筋整体晃动并导致位置偏移，振捣棒插入位置不当容易导致钢筋移位。 2.2、针对性办法研究 控制保护层总体工作思路在严格控制钢筋及模板平面位置、几何尺寸基本上控制钢筋与模板距离，并使钢筋、模板及相应固定设施（垫块、模板固定支架及拉索）形成一种整体，在浇筑混凝土过程中避免破坏钢筋、模板整体性，从而保证钢筋保护层厚度在控制范畴内。遵循这一思路，结合前面因素分析，针对性进行办法研究。 ⑴墩柱钢筋加工安装 墩柱钢筋普通设计为竖向受力主筋按照一定间距焊接固定到环向骨架钢筋上，在主筋外侧按照一定间距盘绕螺旋形箍筋。因而，控制墩柱钢筋笼几何尺寸核心在于控制环向骨架钢筋几何尺寸。笔者经各种工地观测发现现场加工工人很难精确把握环形骨架钢筋半径，图纸普通只提供环形骨架钢筋中心轴线半径，无法直接用于生产控制。通过多次数据测算调节，发现加工环形骨架筋圆柱形构件半径＝环形骨架半径-环形骨架筋钢筋半径-4mm～6mm时效果最佳。环形骨架钢筋直径16mm～20mm时取用4mm，22mm～25mm时取用5mm，不不大于25mm时取用6mm。
钢筋位置以及保护层厚度检测 一、总则 1、为加强混凝土结构工程施工质量，统一混凝土内部钢筋位置和钢筋保护层厚度检测方法，提高各检测单位检测精度，采用混凝土内部钢筋保护层厚度检测依据标准为《混凝土结构工程施工质量验收规范》（GB50204-2002）附录E：结构实体钢筋保护层厚度检验以及《混凝土中钢筋检测技术规程》（JGJ/T 152-2008）。 2、本方法适用于测定建筑工程混凝土结构内部钢筋位置和钢筋保护层厚度检测。 3、混凝土结构内部钢筋保护层厚度检测，除满足本规程的规定外，尚应符合国家现行有关强制性标准的规定。 二、检测参数和名词术语 1、钢筋保护层厚度：对于混凝土结构表面到受力主筋外侧的距离。对于光圆钢筋，为混凝土表面与钢筋表面间的最小距离，对于带肋钢筋，其值如图1所示。 C1 C2 带肋钢筋保护层厚度C ≈C01 图1带肋钢筋保护层厚度Ci≈C1 2、指示钢筋保护层厚度检测时仪器显示的钢筋保护层厚度t C。 3、钢筋的示值直径检测时仪器指示的钢筋直径。 4、钢筋位置的测试偏差仪器所指示的钢筋轴线与钢筋实际轴线之间的最小距离。 5、相关符号：
6、钢筋保护层最小厚度规定：受拉钢筋的混凝土保护层最小厚度(mm)* 、该表格数据来源于建设规范图集；不同规范（防水混凝土、轻骨料混凝土等）1注： 有不同的要求；2、预制钢筋混凝土受弯构件，钢筋端头的保护层厚度一般为10mm。预制的肋形板，其主肋保护层厚度可按粱考虑。3、要求使用年限较长的重要建筑物和受沿海环境侵蚀的建筑物的承重结构，当处于露天或室内高湿度环境时，其保护层厚度应适当增加。4、有防火要求的建筑物，其保护层厚度尚应遵守防火规范有关规定。5、由此可见钢筋保护层最小厚度与构件种类、混凝土强度、环境条件、构件受力状态、使用寿命、防火等级等因素相关。7、测试方法 （1）电磁感应法钢筋探测仪检测方法由单个或多个线圈组成的探头产生电磁场，当钢筋或其它金属物体位于该电磁场时，磁力线会变形。金属所产生的干扰导致电磁场强度的分布改变，被探头探测到，通过仪器显示出来。如果对所检测的钢筋尺寸和材料进行适当的标定，可以用于检测钢筋位置、直径及混凝土保护层厚度。 （2）雷达仪检测方法由雷达天线发射电磁波，从与混凝土中电学性质不同的物质如钢筋等的界面反射回来，并再次由混凝土表面的天线接收，根据接收到的电磁波来检测反射体的情况。（3）局部破损检测方法采用对钢筋位置无明显扰动的方法将混凝土结构进行局部破损并对钢筋保护层厚度和位置直接测量的方法。采用局部破损方法需要及时修补。 三、检测方法 1、一般规定 （1）应根据所测钢筋的规格、深度以及间距选择适当的仪器，并按仪器说明书进行操作。（2）采用电池供电的仪器，检测中应确保电源充足，检测结束后应对仪器及电池进行保养。对于既可采用电池供电，也可采用外接电源供电的仪器，应该在两种供电情况下分别对仪器进行校准。 （3）仪器在检测前应进行预热或调零，调零时探头必须远离金属物体。在检测过程中，应经常检查仪器是否偏离初始状态并及时进行调零。 （4）检测前宜具备下列资料： 1 工程名称及建设、设计、施工、监理单位名称； 2 结构或构件名称以及相应的钢筋设计图纸资料； 3 混凝土是否采用带有铁磁性的原材料配制； 4 检测部位钢筋品种、牌号、设计规格、设计保护层厚度、结构构件中是否有预留管道、金属预埋件等； 5 必要的施工记录等相关资料； 6 检测原因。 （5）根据钢筋设计资料，确定检测区域钢筋的可能分布状况，并选择适当的检测面。检测面宜为混凝土表面，应清洁、平整，并避开金属预埋件。 （6）对于具有饰面层的构件，应清除饰面层后在混凝土面上进行检测，检测面应平整、清洁。（7）对于含有铁磁性原材料的混凝土应进行足够的实验室验证后方可进行检测。
混凝土保护层 目录 1、定义 2、作用 3、最小厚度 4、《规范》关于混凝土保护层的其它规定 1、定义 混凝土保护层是指混凝土构件中，起到保护钢筋避免钢筋直接裸露的那一部分混凝土，其厚度为纵向钢筋（非箍筋）外缘至混凝土表面的最小距离。保护层最小厚度的规定是为了使混凝土结构构件满足的耐久性要求和对受力钢筋有效锚固的要求。 2、作用 （1）混凝土结构中，钢筋混凝土是由钢筋和混凝土两种不同材料组成的复合材料，两种材料具有良好的粘结性能是它们共同工作的基础，从钢筋粘结锚固角度对混凝土保护层提出要求，是为了保证钢筋与其周围混凝土能共同工作，并使钢筋充分发挥计算所需强度。（2）钢筋裸露在大气或者其他介质中，容易受蚀生锈，使得钢筋的有效截面减少，影响结构受力，因此需要根据耐久性要求规定不同使用环境的混凝土保护层最小厚度，以保证构件在设计使用年限内钢筋不发生降低结构可靠度的锈蚀。（3）对有防火要求的钢筋混凝土梁、板及预应力构件，对混凝土保护层提出要求是，为了保证构件在火灾中按建筑物的耐火等级确定的耐火限的这段时间里，构件不会失去支持能力。应符合国家现行相关标准的要求。 3、最小厚度混凝土保护层厚度大，构件的受力钢筋粘结锚固性能、耐久性和防火性能越好。但是，过大的保护层厚度会使构件受力后产生的裂缝宽度过大，就会影响其使用性能（如破坏构件表面的装修层、过大的裂缝宽度会使人恐慌不安），而且由于设计中是不考虑混凝土的抗拉作用的，过大的保护层厚度还必然会造成经济上的浪费。因此，《混凝土结构设计规范》9.2.1条，规定纵向受力的普通钢筋及预应力钢筋，其混凝土保护层厚度(钢筋外边缘至混凝土表面的距离)不应小于钢筋的公称直径，且应符合下表的规定。一般设计中是采用最小值的。纵向受力钢筋的混凝土保护层最小厚度(mm) 环境类别板、 墙、 壳 板、 墙、 壳 板、 墙、 壳 梁梁梁柱柱柱 ≤C20 C25- C45 ≥C50 ≤C20 C25- C45 ≥C50 ≤C20 C25- C45 ≥C50 一20 15 15 30 25 25 30 30 30 二a - 20 20 - 30 30 - 30 30 二b - 25 20 - 35 30 - 35 30 三- 30 25 - 40 35 - 40 35 注：基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm;当无垫层时不应小于70mm.
钢筋保护层厚度控制措施 为了响应谷竹高速公路标准化建设的要求，进一步加强对桥涵、隧道结构物钢筋安装质量的控制，结合本项目工程实际特制定以下钢筋保护层控制措施： 一、桥梁工程 1、桩基础 钢筋笼绑扎制作好以后，应按设计要求将保护层钢筋均匀安装在钢筋笼外侧，并点焊牢固； 钢筋笼顶部应临时增设一个内箍，内箍与外露主筋焊死，在钢筋笼安放到位后通过顶部内箍和护筒进行固定，确保桩基砼浇筑过程中钢筋笼不发生偏移； 2、墩柱 2.1、影响墩柱保护层厚度的因素分析 目前墩柱的施工工艺比较简单，多为先行加工安装钢筋，采用定型钢模板控制墩柱的几何尺寸，浇筑混凝土并振捣密实，根据环境采用合适的养生措施。影响墩柱保护层厚度的因素有很多，笔者从工序上分为以下几方面主要原因： ⑴钢筋加工安装原因 保护层厚度在施工过程中反映为钢筋与模板的距离，因此，墩柱钢筋的骨架几何尺寸直接影响成型后墩柱的保护层厚度。在模板几何尺寸一定的情况下，墩柱骨架钢筋尺寸愈大，则相应的保护层厚度愈小，反之亦然。其次，由于墩柱的平面位置要求比较严格，《公路工程质量验收评定标准》规定墩柱的轴线偏位为10mm，而墩柱保护层厚度的要求为±5mm，这就意味着墩柱钢筋的安装位置必须控制在设计位置±5mm内，否则墩柱的平面位置与保护层无法同时满足标准要求，出现这种情况时一般以牺牲墩柱保护层厚度来保证平面位置的准确，这也是目前的通病。另外墩柱钢筋的骨架刚度也是很重要的方面，钢筋的精确定位目前一般只控制顶与底，如果骨架自身刚度不足，势必导致钢筋中部位置失去控制，进而影响到保护层的控制。 ⑵定型钢模板原因 定型模板的几何尺寸直接决定成型后墩柱的几何尺寸，墩柱的几何尺寸与钢筋骨架的几何尺寸及平面位置共同决定了保护层。在其它影响因素不变的情况
钢筋位置及保护层厚度 1.编制目的： 为了确保混凝土结构中的钢筋保护层厚度检测工作的正常进行，取得正确、可靠、有效的检测数据，使混凝土结构中的钢筋保护层厚度检测工作规范、有序，特制定本作业指导书。 2.检测依据 2.1 JGJ/T 152-2008《混凝土中钢筋检测技术规程》 2.2 GB50204-2002《混凝土结构工程施工质量验收规程》（2011年版） 2.3 JTG/T J21-2011《公路桥涵承载能力检测评定标准》 3.仪器设备： 3.1检测仪器包括探头、仪表和链接导线，仪表可进行模拟或者数字的指示输出，较先进的仪表还具有图形显示功能，仪器可用电池或者外接电源供电。 3.2仪器性能要求：当混凝土保护层厚度为10～50mm时，混凝土保护层厚度检测的允许误差为±1mm，钢筋间距检测的允许误差为±3mm。 3.3仪器设备每年进行一次全面检查及检定，其技术性能指标应符合规范、规程、规定的要求。 4.环境条件： 仪器能适用于温度0～40℃、相对湿度≤85%、无强磁场干扰的环境条件。 5.试验步骤： 5.1仪器准备 5.1.1开机检查： 按下开机键，检查开机显示和电池电量，若电池电量不足，及时更换电池。 5.2检测前准备 （1）检查被测混凝土表面应比较平整，扫描面无较高的突起物或浮灰。 （2）查看图纸并询问现场工作人员，在菜单界面中设置“钢筋直径”和“钢筋间距”。
（3）仪器操作：沿垂直钢筋方向匀速移动传感器，通过观察信号强度条、保护层厚度值和蜂鸣器声音可以判断钢筋位置，验证布筋方向。蜂鸣器发出鸣叫声：此时仪器提示传感器越过一条钢筋，正向相反方向移动。信号强度条由小逐渐变大，然后又变小：传感器逐渐接近钢筋时，信号强度条逐渐变大；反之，信号强度条变小，找到该值最大的位置，即是钢筋的准确位置。若信号强度条无明显变化，表明传感器正沿钢筋移动。 5.3检测： 5.3.1按施工图纸在试验记录上记录轴线、钢筋直径、保护层厚度设计值、构件名称及指北针。 5.3.2 初步确定钢筋位置：将探头放置在被检测部位表面，沿被测钢筋走向的垂直方向匀速缓慢移动探头，根据信号提示判定钢筋位置，在对应钢筋位置的混凝土表面处做出标记。 5.3.3 确定箍筋或横向钢筋位置：避开被测钢筋，在中间部位沿与被测钢筋垂直方向用5.3.2的方法检测与被测钢筋垂直的箍筋或横向钢筋，并标记出其位置。 5.3.4 确定被测钢筋的检测部位：在相邻箍筋或横向钢筋的中间部位。沿被测钢筋的垂直方向进行检测。 5.3.5 准确测量钢筋保护层厚度：设定钢筋探测仪量程范围及钢筋公称直径，沿被测钢筋轴线选择相邻钢筋影响较小位置，并应避开钢筋接头和绑丝，读取第一次检测的保护层厚度值，在被测钢筋同一位置应重复检测一次，读取第二次的保护层厚度值。 5.3.4检测完毕后，关闭主机，装入仪器套内。 6.结果评定： 6.1依据JTG/T J21-2011《公路桥涵承载能力检测评定标准》中第5.8条对混凝土桥梁钢筋保护层厚度检测进行评定： 6.2检测构件或部位的钢筋保护层厚度平均值应按式(6.2)计算：

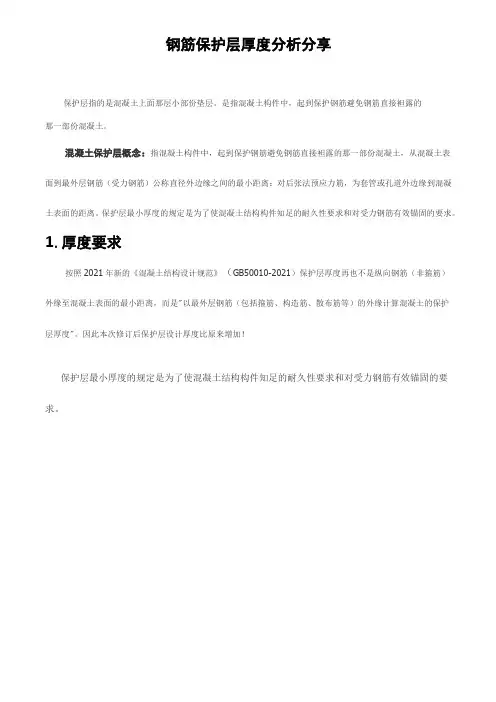

钢筋保护层厚度分析分享 保护层指的是混凝土上面那层小部分垫层。混凝土保护层是指混凝土构件中，起到保护钢筋避免钢
