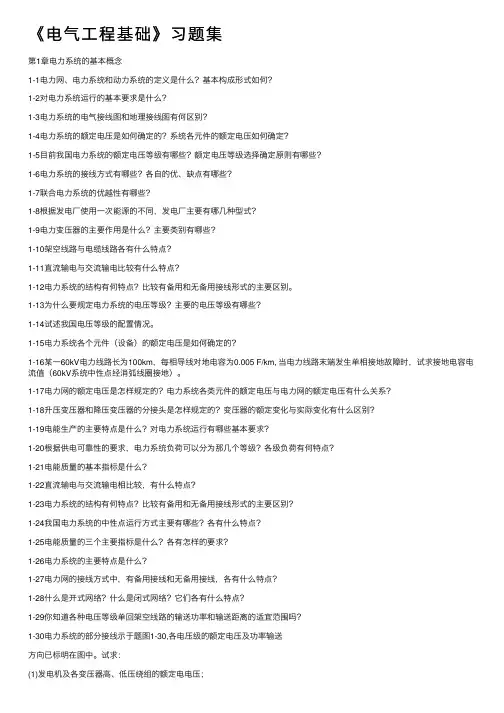

第1章电力系统的基本概念
1-1 电力网、电力系统和动力系统的定义是什么基本构成形式如何
1-2 对电力系统运行的基本要求是什么
1-3 电力系统的电气接线图和地理接线图有何区别
1-4 电力系统的额定电压是如何确定的系统各元件的额定电压如何确定
1-5 目前我国电力系统的额定电压等级有哪些额定电压等级选择确定原则有哪些
1-6 电力系统的接线方式有哪些各自的优、缺点有哪些
1-7 联合电力系统的优越性有哪些
1-8 根据发电厂使用一次能源的不同，发电厂主要有哪几种型式
1-9 电力变压器的主要作用是什么主要类别有哪些
1-10 架空线路与电缆线路各有什么特点
1-11 直流输电与交流输电比较有什么特点
1-12 电力系统的结构有何特点比较有备用和无备用接线形式的主要区别。
1-13 为什么要规定电力系统的电压等级主要的电压等级有哪些
1-14 试述我国电压等级的配置情况。
1-15 电力系统各个元件 (设备)的额定电压是如何确定的
1-16 某一60kV电力线路长为100km，每相导线对地电容为F/km，当电力线路末端发生单相接地故障时，试求接地电容电流值(60kV系统中性点经消弧线圈接地)。
1-17 电力网的额定电压是怎样规定的电力系统各类元件的额定电压与电力网的额定电压有什么关系
1-18 升压变压器和降压变压器的分接头是怎样规定的变压器的额定变化与实际变化有什么区别
1-19 电能生产的主要特点是什么对电力系统运行有哪些基本要求
1-20 根据供电可靠性的要求，电力系统负荷可以分为那几个等级各级负荷有何特点
1-21 电能质量的基本指标是什么
1-22 直流输电与交流输电相比较，有什么特点
1-23 电力系统的结构有何特点比较有备用和无备用接线形式的主要区别1-24 我国电力系统的中性点运行方式主要有哪些各有什么特点
1-25 电能质量的三个主要指标是什么各有怎样的要求
1-26 电力系统的主要特点是什么
1-27 电力网的接线方式中，有备用接线和无备用接线，各有什么特点
1-28 什么是开式网络什么是闭式网络它们各有什么特点
1-29 你知道各种电压等级单回架空线路的输送功率和输送距离的适宜范围吗
1-30 电力系统的部分接线示于题图1-30，各电压级的额定电压及功率输送方向已标明在图中。试求：
(1)发电机及各变压器高、低压绕组的额定电电压；
(2)各变压器的额定电压比；
(3)设变压器T-1工作于+5％抽头，T-2，T-4工作于主抽头；T-3工作%抽头时，各变压器的实际变比。
1-31 电力系统的部分接线示于题图1-31，额定电压已标明图中。试求：
(1) 发电机，电动机及变压器高、中、低压绕组的额定电压；
(2) 设变压器T-1高压侧工作于+％抽头，中压侧工作于＋5％抽头；T-2工作于额定抽头；T-3工作%抽头时，各变压器的实际变比。
题图1-31
1-32 电力系统接线如题图1-32所示，图中标明了各级电力线路的额定电压(kV)，试求：
(1) 发电机和变压器各绕组的额定电压，并标在图中；
(2) 设变压器T
1工作于+5%抽头，T
2
、T
5
工作于主抽头(T
5
为发电厂厂用变压
器)，T
3工作于%抽头，T
4
工作于-5%抽头，求各变压器的实际变比；
T-1
(3) 求各段电力线路的平均额定电压，并标在图中。
题图1-32
1-33 标出题图1-33所示电力系统各元件的额定电压。
题图1-33
1-34试确定题图1-34所示的电力系统中发电机和各变压器的额定电压 (图中所示为电力系统的额定电压)。
题图1-34
G
10kV T1 220kV
110kV
T2
380/220V
35kV
M
M
×
1 2
3
110kV
T6
T7
T8
6kV
2
3 1 M
380/220V
35kV
M
×
10kV
380/220V
M
M
×
×
T9
T3 T4
6kV
T5
G 10
T1
220
T2
3
110
T5
35
10
T3
T4
6
T1
T2
T3 T4
第2章电力网各元件的等值电路和参数计算
2-1 按结构区分，电力线路主要有哪几类
2-2 架空线路主要有哪几部分组成各部分的作用是什么
2-3 电缆线路主要有哪几部分组成各部分的作用是什么
2-4 架空线路与电缆线路各有什么特点架空线路采用分裂导线有何好处电力线路一般以什么样的等效电路来表示
2-5架空输电线路的电阻、电抗、电纳和电导是怎样计算的影响输电线路电抗、电纳、电阻、电导大小的主要因素是什么
2-6 电力线路一般用怎样的等值电路来表示集中参数如何计算
2-7 在电力系统计算时，导线材料的电阻率为什么略大于它们的直流电阻率
2-8 分裂导线的作用是什么分裂数为多少合适为什么
2-9 电力线路一般以什么样的等值电路来表示
2-10 在电力网计算中，单位长度输电线路常用哪种等值电路等值电路有那些主要参数这些参数各反映什么物理现象
2-11 架空线路的导线换位有什么作用
2-12什么是导线的自几何均距它与导线的计算半径有什么关系分裂导线的自几何均距是怎样计算的什么是三相线路的互几何均距如何计算2-13 分裂导线对线路的电感和电容各有什么影响你知道各种不同结构的架空线(单导线、2分裂、3分裂和4分裂导线)每千米的电抗和电纳的大致数值吗2-14 什么是变压器的短路试验和空载试验从这两个试验中可确定变压器的哪些参数
2-15 变压器短路电压百分数v s(%)的含义是什么
2-16双绕组和三绕组变压器一般以什么样的等值电路表示双绕组变压器的等值电路与电力线路的等值电路有何异同
2-17 变压器的额定容量与其绕组的额定容量有什么关系绕组的额定容量对于计算变压器的参数有什么影响何为三绕组变压器的最大短路损耗2-18 三绕组自耦变压器和普通三绕组变压器有何异同点
2-19 变压器的具体参数有电压级的概念，是如何理解的
2-20 等值变压器模型是以什么样的等值电路来表示变压器的有哪些特点又是如何推导的
2-21 在电力网计算中两绕组和三绕组变压器常采用哪种等值电路
2-22 怎么样利用变压器的铭牌数据计算变压器等值电路的参数
2-23 双绕组变压器的参数R()、X()、G m(S)、B m(S)的计算通常运用如下一组公式：
2211000N N k S U P R =，N N k S U U X 2
1100%=，3
2
1010-?=N
m U P G ，210100%N N m U S I B =。 试问：P k ，U k %，P 0，I 0%分别表示什么量；在公式推导过程中分别做了怎样的
近似假设
2-24 在计算绕组容量不等的三绕组变压器的电阻和电抗时要注意什么问题 2-25 变压器的电压比是如何定义的它与原、副边绕组的匝数比有何不同 2-26 为什么变压器的型等值电路能够实现原、副边电压和电流的变换 2-27 电力变压器的主要作用是什么主要类别有哪些
2-28 变压器的短路试验和空载试验是在什么条件下做的如何用这两个试验得到的数据计算变压器等值电路中的参数
2-29 组成电力系统等值网络的基本条件是什么如何将多电压级电力系统等值成有名制表示的等值网络
2-30 标么制及其特点是什么在电力系统计算中，基准值如何选择
2-31 电力系统元件参数用标么值表示时，是否可以直接组成等值网络为什么
2-32 电力系统元件参数标么值的两种计算方法结果是否相同为什么自己试证明一下。
2-33 什么是标么制采用标么制有什么好处 2-34 三相电力系统中基准值是怎么样选择的
2-35 不同基准值的标么值之间是怎么样进行换算的 2-36电力系统采用标么值进行计算，有什么好处基准值如何选取
2-37在电力系统等值电路的参数计算中，何为精确计算，何为近似计算它们分别用在怎样的场合
2-38 在多级电压网络中，各电压级的基准电压是怎么样选择的能避免出现非基准变比变压器吗
2-39 对应于一个电压等级的电力系统等值电路与对应于多个电压等级的电力系统等值电路各有什么特征主要区别在哪里
2-40 在电力系统等值电路的参数计算中，何为精确计算何为近似计算适用场合怎样
2-41 试求三条对称导体的等效半径。假设r=(见题图2-41)。 2-42 试求四条对称间隔导体的等效半径。假设r=(见题图2-42)。 2-43 一电缆由19根完全相同的铜线缠绕而成，每根铜线的直径为，电缆的长度为2km ，由于缠绕使得实际长度增加了5%，铜的电阻率为×10-8·m ，求电缆的电阻。
2-44 有一铜线在10℃时的电阻为50，设此铜线在10℃时的温度系数为=℃。当它的电阻上升10%时，求相应的运行温度。
题图2-41 题图2-42
2-45 40km 长单相线路传输100A 电流时的功率损耗不应超过60kW ，如果导体的电阻率为1 .72 ×10 -8·m ，试确定导体的直径。
2-46 三相单回50Hz 输电线由三导体构成，如题图2-46所示。导线直径为。求单位长度的正序电抗值以及输电线的电容和电纳值。
题图2-46
2-47 某三相单回输电线路，采用LGJJ-300型导线，已知导线的相间距离D=6m ，查手册，该型号导线的计算外径为25. 68mm 。试求：
(1) 三相导线水平布置且完全换位时每公里线路的电抗值和电纳值。 (2) 三相导线按等边三角形布置时，每公里线路的电抗值和电纳值。 2-48 如题图2-48所示，试计算单回二分裂输电线的电容。导线直径为5cm ，相间距离为5m 。
题图2-48
2-49 某220kV 架空线路，三相导线水平排列，有关尺寸如题图2-49所示，导线采用轻型钢芯铝绞线LGJQ-500，直径。试计算该线路单位长度的正序阻抗和正序电容。
2-50 将上题的220kV 线路改用二分裂导线，每相用二根LGJQ-240，每根外直径，两根之间的距离d = 400mm 。试计算该线路的单位长度正序阻抗和正序电容。
30cm 5m 5m
c '
c b ' b a ' 8m
5m
5m
题图2-49
2-51 一同轴电缆的结构如题图2-51所示，求此电缆单位长度的电感。
题图2-51
2-52 220kV线路使用如题图2-52所示的带拉线铁塔，并用LGJQ-400型导线直径，铝线部分截面积392mm2，使用13片型绝缘子组成的绝缘子串，长，悬
题图2-52
2-53 某一回110kV架空电力线路，长度为60km，采用型号为LGJ-120，导线计算外径为，三相导线水平排列，两相邻导线之间的距离为4m。试求该电力线路的参数，并做出等值电路。
2-54 有一回220kV 架空电力线路，采用型号为LGJ-2×185的双分裂导线，每一根导线的计算外径为19mm ，三相导线以不等边三角形排列，线间距离D 12=9m ，D 23=，D 13=。分裂导线的分裂数n=2，分裂间距为d=400mm ，试求该电力线路的参数，并做出等值电路。
2-55 某三相单回输电线路，采用LGJJ-300型导线，已知导线的相间距离为D=6m ，查手册，该型号导线的计算外径为。试求：
(1) 三相导线水平布置且完全换位时，每公里线路的电抗值和电纳值； (2) 三相导线按等边三角形分布时，每公里线路的电抗值和电纳值。
2-56 一回500kV 架空线路，每相三分裂，由间距40cm 的LGJJ-400导线组成。三相线间距离12m 。计算此线路每公里的线路参数。若线路长50km ，求其参数及等值电路。
2-57 某一220kV 架空线路，三相导线水平排列，导线间距离7m ，导线采用轻型钢芯铝绞线LGJQ-500，直径。试计算该线路单位长度的正序阻抗和电容。
2-58 一长度为600km 的500kV 架空线路．使用4?LGJQ-400型四分裂导线，r 1=/km ，x 1=km ，b 1=10-6S/km ，g 1=0。试计算该线路的型等值电路参数，并作等值电路。
2-59 已知某一200km 长的输电线，r =/km ，l =2km ，c =
F/km 。
系统额定功率为60Hz 。试分别用以下模型表示等值电路。
(l) 短线路； (2) 中长线路； (3) 长线路模型。
2-60 某双绕组变压器，额定变比为k=110/11。归算到高压侧的电抗为
100，设绕组的电阻和激磁支路导纳略去不计。给定一次侧相电压3/1101
=V &kV 时，试利用型等值电路计01=I &和05.01=I &kA 这两种情况下的二次侧电压和电
流。
2-61 某一回220kV 双分裂型输电线路，已知每根导线的计算半径为，分裂距离d=400mm ，相间距离D=5m 。三相导线水平排列，并完全换位，求该线路每公里的电抗值。
2-62 一回220kV 输电线路，导线在杆塔上为三角形布置，AB=AC=，BC=。使用LGJQ-400型导线(直径为，长度为50km 。求该线路的电阻、电抗和电纳，并作等值电路。
2-63某一架空线路，当末端开路时测得末端相电压为200∠0°kV ，始端相电压为180∠5°kV、电流200∠92°A，求线路的π形等效电路参数。
2-64已知一200km 长的输电线，R=/km ，L=km ，C=μF/km ，系统额定频率为60Hz 。试用：
(1) 短线路， (2) 中程线路， (3) 线路模型，
求其形等效电路。
2-65 110kV 架空线路长70km ，导线采用LGJ-120型钢芯铝线，计算半径，相距为，导线分别为等边三角型和水平排列，试计算输电线路的等值电路参数，并比较分析排列方式对参数的影响。
2-66 110kV 架空线路长90km ，双回路共杆塔，导线及地线在杆塔上的排列如图2-66，导线采用LGJ-120型钢芯路线，计算半径，试计算输电线路的等值电路参数。
题图2-66
2-67 500kV 输电线路600km ，采用三分裂导线3 LGJQ-400，分裂间距为400mm ，三相水平排列，相间距为11m ，LGJQ-400导线的计算半径，试计算输电线路型的等值电路的参数：
(1) 不计线路参数的分布特性； (2) 近似计及分布特性； (3) 精确计及分布特性；
并对三种条件的计算结果进行比较分析。
2-68 330kV 线路的导线结构有如下两种方案，三相导线水平排列，相间距离8m 。
(1) 使用LGJ-630/45型导线，铝线部分截面积，直径。
(2) 使用2×LGJ-300/50型分裂导线，每根导线铝线部分截面积，直径，分
裂间距400mm 。试求这两种导线结构的线路单位长度的电阻、电抗、电纳和电导。 2-69 有一台双绕组变压器，电压比为110kV/，额定容量25MVA ，欲通过试
验确定参数，受试验条件限制，在变压器一次侧加短路试验电流100A ，测得短路损耗93kW ，短路电压(线电压)；在二次侧加电压8kV(线电压)进行空载试验，测得空载损耗，空载电流。求该变压器折算到变压器一次侧的参数R ，X ，G ，B 。
2-70 有一台双绕组变压器，电压比35kV/l0kV ，额定容量20MVA 。欲通过试
4m
3m
a 1
c 1 b 1 a 2
c 2
b 2
验求参数，受条件限制，短路试验电流为200A(一次侧)，空载试验电压为10kV(二次侧电压)。测得P k =45kW ，V k %=，P 0=18kW ，I 0%=(参数均未经容量折算)。求折算至一次侧的变压器参数R ，X ，G ，B 并画出等效图。
2-71 一个单相变压器的额定参数如下：10kVA ，240V/2400V 。开路试验：一次侧加额定电压240V 时，一次侧电流为，二次侧电压为2400V 。短路试验：一次侧短路，加上较小的二次电压，二次电压121V 时会达到额定二次电流。忽略电阻，试求X l 、X m 与变比k =N l /N 2。
2-72 三相双绕组升压变压器的型号为SFL-40500/110，额定容量为40500kVA ，额定电压为121/，P s =，v s (%)=11，P 0=，I 0(%)=，求该变压器的参数，并做出等值电路。
2-73 三相双绕组升压变压器的型号为SFPSL-40500/220，额定容量为40500kVA ，额定电压为121kV/，P k =，V k %=11，P 0=，I 0%=，求该变压器的参数，并作其等效电路。
2-74 三相三绕组降压变压器的型号为SFPSL-120000/220，额定容量为120000/120000/60000/kVA ，额定电压为220/121/11kV ，P s (1-2)=601kW ，P s (1-3)=，P s (2-3)=，v s (1-2)%=，v s (1-3)%=，v s (2-3)%=，P 0=135kW ，I 0%=，求该变压器的参数，并做出等值电路。
2-75 一台变压器额定值如下：200MVA ，200kV/400kV ，假设一次侧电压为200kV(二次侧电压为400kV)，进行空载试验和短路试验。在空载试验中，二次侧断开，一次侧施以额定电压，会有10A 的电流在一次侧流动。在短路试验中，二次侧短路，一次侧加上较低的电压，直到一次侧产生额定电流。此时所需电压为。不计电阻试求出此变压器的等效电路。
2-76 有一台SFL120000/110型10kV 网络供电的降压变压器，铭牌给出的试验数据为：P k =135kW ，U k %=，P 0=22kW ，I 0=。试计算折算到一次侧的变压器参数。
2-77 试求习题2-76中变压器不含励磁支路时的等效电路。
2-78 某三相变压器组的额定值是5000kVA ，138kV ，三角/星形联结，1.0=*l X ，试求折算到一次侧，即三角形侧的(真实)X l 。
2-79 有一容量比为90/60/60MVA ，额定电压为220kV/11kV 的三绕组变压器。工厂给出的数据为：P'k (1-2)=560kW ，P'k (2-3)=178kW ，P'k (1-3)=363kW ，v k (1-2)%=，
v s (1-3)%=，v s (2-3)%=，P 0=187kW ，I 0%=。试求，折算到220kV 侧的变压器参数R 、X 、G 、B 。
2-80 一台220kV/121kV/，120MVA ，容量比100/100/50的Y 0/Y 0/三相变压器(升压型)I 0%=，P 0=，短路损耗和短路电压见题表2-80。试计算励磁支路的导纳，各绕组电阻和等效漏抗，各参数折算到中压侧。
项目
高压-中压
高压-低压
中压-低压
短路损耗/kW 660 256 227 未折算到S N 短路电压(%)
已折算
2-81 某三绕组变压器的等效电路如题图2-81所示，参数已经折算到第一绕组。以1
U &为参考，试计算： (1) 第二和第三绕组的电压；
(2) 三个绕组的视在功率和功率因数； (3) 变压器的效率。
题图2-81
2-82 题图2-82所示的理想变压器(铁心的磁导率为无穷大并忽略线圈的电阻)参数如下：N 1=1000匝，N 2=500匝，N 3=2000匝。绕组1电压U 1=V ?∠01000上，绕组2连接的负载电阻值为20，绕组3连接的负载电抗值为100。计算电流1
I &，并验算绕组功率。
题图2-82
2-83 利用标么制重新计算习题2-82，基准值选为U 1b =1000V ， S 1b =50kVA 。 2-84 考虑习题2-82中的变压器不是理想的变压器，并且R 1l =R 2=R 3=，
X 1=X 2=X 3=，R m =X m =∞。求*
1I &。 2-85 某l0MVA 的三相负荷由某三相变压器组供电，(线)电压供电侧(线)电压为138kV 。仓库中有不同的单相变压器可供使用，但是所有绕组的电压额定值都小于110kV ，电流额定值都小于250A 。
(1) 只用三个单相变压器可能供给此负荷吗
(2) 如果可能，说明其三相接法，单相变压器的二次与一次侧的额定值。 2-86 三个单相变压器组成三相升压变压器，发电机侧电压为，输电线侧压易138kV ，发电机额定功率为，求下列四种情况下，每台变压器的额定电压、电
Z 2
=+ 2
U & 0
U & 4001
=U & 2
I &
1
I & 3I &
3
U & Z 3=+
Z 1
=+ + -+ - + -
1I & 2I 3I & 1U & 2U & 3
U &
流、和视在功率。
(1) 发电机侧按三角形联结，输电线侧按星形联结；
(2) 发电机侧按星形联结，输电线侧按三角形联结；
(3) 发电机侧星形联结，输电线侧按星形联结；
(4) 发电机侧三角形联结，输电线侧按三角形联结。
2-87 三相自耦三绕组降压变压器的型号为OSSPSL-120000/220，额定容量
为120000/120000/60000kVA，额定电压为220/121/，P s(1-2)=417kW，P s(1-3)=，P
=314kW，v s(1-2)%=，v s(1-3)%=，v s(2-3)%=，P0=，I0%=，求该变压器的参数，并做出s(2-3)
等值电路。
2-88 某10kV变电站装有一台SJL1-630/10型变压器。其铭牌数据如下：
S
=630kVA，电压为10/，P s=，P0=，v s%=4，I0%=2。求归算到变压器高压侧的N
各项参数，并作等值电路。
2-89 一台SFL1-31500/35型双绕组三相变压器。额定变比为35/l1kV。
P
=，P0=30kW，v s%=8，I0%=。求变压器归算到低压侧参数的有名值，并作等s
值电路。
2-90 某三相三绕组自耦变压器容量为90/90/45MVA，电压为220/121/11kV，
短路损耗P's(1-2)=325kW，P's(1-3)=345kW，P's(2-3)=270kW，短路电压v's(1-2)%=10，v'
%=，v's(2-3)%=，空载损耗P0=104kW，I0%=。试求该变压器的参数，并作等s(1-3)
值电路。
2-91 降压变压器型号为SFL1-20000/110。电压110±2%/11kV。空载损耗
P
=22kW。空载电流百分数I0%=，短路损耗P s=135kW，短路电压百分数v s%=。
试求：
(1) 变压器归算到高压侧的参数及等值电路；
(2) 用型等值电路表示，计算各参数。
2-92 某SFSL1-20000/110型三相三绕组变压器，其铭牌数据为：容量比
100/100/100，电压比为121/，P s1-2)=145kW，P s(3-2)=117kW，P s(1-2)=158kW，P
=，v s(1-2)%=，v s(1-3)%=18，v s(2-3)%=，I0%=。试计算归算到变压器高压侧的参数并0
作等值电路。
2-93 型号为SFS-40000/220 的三相三绕组变压器，容量比为
100/100/100．额定变比为220/11。查得P s(1-2)=217kW，P s(3-2)=，P s(1-2)=，P
=，v s(1-2)%=17，v s(1-3)%=，v s(2-3)%=6，I0%=。试求：
(1) 归算到高压侧的变压器参数有名值；
(2) 变压器用多电压等级型等值电路表示时的参数有名值，并作等值电
路。
2-94 有一台双绕组变压器的额定值为5000V/1000V，5kVA，其额定状态下
的铁损耗为100W，在进行短路试验时，一次侧短路，二次侧电流为3A，短路损
耗100W。求当带额定负荷功率因数为(滞后)时变压器的效率。
2-95 一台SFSL-31500/110三绕组变压器．额定变比为110/11容量比为
100/100/，空载损耗80kW，激磁功率850kvar，短路损耗P s(1-2)=450kW，P
=270kW，P s(1-2)=240kW。短路电压v s(1-2)%=，v s(1-3)%=21，v s(2-3)%=。试计算s(3-2)
变压器归算到各电压级的参数。
2-96 变压器型号为QSFPSL2-90000/220，三绕组自耦变压器，额定电压
220/121/，容量比为100/100/50。实测的空载及短路试验数据为P's(1-2)=333kW，P'
=265kW，P's(2-3)=277kW，短路电压v s(1-2)%=，v's(1-3)%=，v's(2-3)%=，I0%=。
s(1-3)
试求变压器的参数及等值电路(含激磁损耗)。
-31500/35型双绕组三相变压器，额定变比为35/11，查得2-97 一台SFL
1
P
=30kW，I0%=，P s=，V s%=8。求变压器参数归算到高、低压侧的有名值。
2-98 型号是SFS-40000/220的三相三绕组变压器，容量比为100/100/100，
额定比220/11，查得P0=，I0%=，v s(1-2)%=17，v s(1-3)%=，v s(2-3)%=6。求变压器参数归算到高压侧的有名值。
2-99 一台SFSL-31500/110型三绕组变压器，额定比110/11，容量比
100/100/，空载耗损80kW，激励功率850kvar，短路耗损P s(1-2)=450kW，P
=270kW，P s(1-3)=240kW，电路电压v s(1-2)%=，v s(1-3)%=21，v s(2-3)%=。求变压s(2-3)
器参数归算到各电压侧的有名值。
2-100 三台单相三绕组变压器组成三相变压器组，每台变压器的数据如下：
额定容量30000kVA，容量100/100/50，绕组额定电压127/，P0=，I0%=，P
=111kW，P s(2-3)=，P s(1-3)=，v s(1-2)%=，v s(2-3)%=。试求三相接成的YN，yn，s(1-2)
d时变压器组的等值电路及归算到低压侧的有名值。
2-101 一台三相双绕组变压器已知：P0=59kW，I0=%，P s=208kW，v s=14%。
(1) 求变压器参数归算到高压侧的有名值。
(2) 作出型等值电路及计算其参数。
(3) 当高压侧运行电压是210kV，变压器通过额定电流，功率因数为，忽略
励磁电流，计算型等值电路各支路及低压侧的实际电压，并说明不含磁耦合关
系的型等值电路是怎么样起到变压器作用的。
2-102 某变电站装有二台三相自耦变压器并列运行，每台变压器容量为
32000kVA。变比为230/121kV。第三绕组电压为11kV，变压器试验数据为：P
=210kW，P0=32kW，I0%=，在额定容量下的短路电压为v k(高-中)%=11，v'k(高-MAX
%=34，v'k(中-低)%=21。试计算变压器参数，并作等值电路。
低)
2-103 某电路中安装一台X P%=5 (额定参数为I N=150A，V N=6kV)的电抗器，现在用另一台电抗器(I N=300A，V N=10kV)来代替。若需要使前后两电路的电抗值保持不变，问应选电抗器的电抗百分值为多少
2-104 题图2-104是某输电系统的网络图，各元件的额定参数在图中标出
(标么值参数均是以自身额定值为基准)。试分别用如下两种方法计算发电机G
到受端系统各元件的标么值(取S N=220MVA，V N(220)=209kV)：
(1) 准确计算(即按变压器实际变比计算)。
(2) 近似计算(即按平均额定电压计算)。
题图2-104
2-105 如题图1-27电力系统，作该系统的等值电路，线路电抗X 1=/km 。
试求：
(1) 精确计算； (2) 近似计算。
题图2-105
2-106系统接线如题图2-106所示，不计线路电阻和导纳，也不计变压器的电阻和导纳，试作不含耦合关系的等值电路并计算其标么值参数。
(1) 取S N =100MVA ，U N =110kV 为基准（精确计算）； (2) S N =100MVA ，U N =U av (近似计算)。
题图2-106
2-107 对上题的电力系统，若选各电压级别的额定电压作为基准电压，试作出含有理想变压器的等值电路并计算参数的标么值。
2-108 若电压级均选平均额定电压作为基准电压，并近似的认为额定电压等于平均额定电压，重作上题的等值电路并计算参数的标么值
2-109一个345kV 系统的电流和电压基准分别选为3000A ，300kV 。试求电压的标么值和阻抗的基准值。
2-110 某一电力系统的电压基准和阻抗分别为400V 、10。试计算功率基准和电流基准。
~ T 2
受端
T 1
G 240MW cos = X d =1
300MVA X =
280MVA
220/121kV X =
双回 /km
U 0=115kV
l
P 0+j Q 0
~ T 2
L T 1
G 30MVA
X G %=27
U k %= 110/ U k %=
双回 /km 6kV
X L %=6
L 1
~
T 2
T 1
G
S G =60MVA U G = X''d =
S T1=60MVA U k %=
l 1
180km
T 3
S T2=
U k %=14
S T3=20MVA U k %=14
l 2 l 3
90km 120km
110kV
l 4
50km
2-111 已知题图2-111，选取U b =100V ，Z b =，试求I b ，U *，Z *，I *，I 。
题图2-111
2-112 已知一输出电线的参数如下：Z=+，Y= ×102 S ，选取基准值：S b =1000MVA ，U b =735kV ，求输电线参数的标么值。
2-113在习题2-112中，将基准值改为200MVA ，345kV 时，求阻抗和导纳的标么值。
2-114 某三相发电机的戴维南输出电抗X =(以发电机额定值，30000kVA 作为基准)。新基准为，50000kVA 。试求新的X 标么值。
2-115 某三相星形联结同步发电机额定值为，220V ，每相电抗。以额定功率、电压作为基准值，试求电抗的标么值。将基准值换为，230V ，重新计算。
2-116 某星形联结三相系统的基准值为：120kV ，500MVA 。试把40000kVA 的三相系统视在功率表示成下列基准的标么值：
(1) 三相系统功率作为基准； (2) 单相系统功率作为基准。 2-117 在某一电力系统中，有两台并联运行的发电机通过升压变压器与一230kV 的输电线相连接，这些元件的额定值为：
发电机1：10MVA ，X 1=12% 发电机2：5MVA ，X 2=8% 升压变压器：15MVA ，X 3=6% 输电线：(4+j60)Ω，230kV
电抗的标么值以各自的额定值作为基准。当功率基准值变为15MVA 时，试求各电抗的标么值。
2-118以三相13kV 输电线输送8MVA 的负载功率，输电线的正序阻抗为+(标么值，13kV 、8MVA 作为基准)，求线路的电压降落。
2-119试画出题图2-119的等效电路图，各值用标么值表示：
V b
=100V +
- I
M
25kVA 4000V
~ 10000/5000V Z = T 2
2500/8000V Z = 10kVA 2500V
Z =
~ T 1
G 1 G 2
Z =50+j200
题图2-119
2-120画出题图2-120的等效电路，用标么值表示。
题图2-120
2-121试计算题图2-121所示输电系统各元件电抗的标么值。已知各元件参
数如下：
发电机G ：S GN =30MVA ，U GN =，X GN*=； 变压器1：S T1N =，U k %=，k T1=121；
变压器2 ：S T2N =15MVA ，U K %=，k T2=110/； 电抗器：U RN =6kV ，I RN =，，X R %=5； 架空线路长80km ，每km 电抗为Ω； 电缆线路长，每km 电抗为Ω。 (1)用精确计算； (2)用近似计算。
题图2-121
2-122 某电力系统的电气接线如题图2-122所示。各元件技术数据见表2-122 a)和2-122 b)，其中变压器T2高压侧接在%分接头运行，其它变压器均接在主接头运行，35kV 和10kV 线路的并联导纳略去不计。试作该电力系统的等值电路：
(1) 取220kV 为基本电压级，计算各元件参数(有名值表示)；
(2) 用标么值表示(S N =100MVA ，V N (220)=220kV)； (3) 近似计算(S N =100MVA ，V N =V av 只计电抗)；
(4) 若变压器用型等值电路表示，作多电压级表示的电力系统等值电路(有名值)。
10MVA 10%
~ 30MVA 66/11kV 15% T 2
j60 ~ T 1
G 1
G 2 ~ G 2
25MVA 11/
8% 10MVA 10% 30MVA 11/66kV
15% 20MVA 15%
~
2
L
T 1
G C 3 2 T 2
l 1 T 1
8
3 1 2 220kV
l 2
110kV 4 6 7 5 20+ MVA
l 4
35kV 10+ MVA
9
l 3
10kV + MVA
25+ MVA
T 3
45+ MVA
题图2-122
线路
电阻(/km)
电抗(/km)
电纳(S/km) 线路长度(km)
l 1(架空线) ×10-6
150 l 2(架空线) ×10-6 60 l 3(电缆) l 4(架空线)
13
变压器
额定容量(MVA)
额定电压(kV) U k % P k (kW) I 0% P 0
(kW) 备注
T1 180 242 13 893 175 T3 63 110/ 280 60
T2 (自耦)
120
220/121/
(高-中) 35(高-低) 23(中-低)
448(高-中) 1652(高-低) 1512(中-低)
89
高压侧接在%分接头运行。U k %，P k 均已归
算到额定容量
2-123考虑一系统，其单线图如题图2-123所示。三相变压器的额定值已经标出。变压器电抗以百分比表示，10%表示(标么)，输电线与负荷阻抗用实际值表示，发电机端电压(数值)为(线电压)。试求发电机电流、输电线电流、负载电流及传送至负荷的功率。
题图2-123
2-124假设题图2-124中，相额定值如下：
发电机：30MVA ，，X G*=；
电动机：20MVA ， kV ，X M *=； 变压器T1：20MVA ，132kV ，X T1*=； 变压器T2：15MVA ，138/，X T2*=； 线路L ：（20+j100）
选取发电机额定值作为发电机段的基准，试画出系统阻抗图。 (1) 假定当电动机以功率因数滞后吸收15MW 时，电动机电压为 kV ，试求下列标么物理量：电动机电流，输电线电流，发电机电流，发电机端电压，发
~
G 5MVA
/132Y kV X 11
=%
1 10MVA 138 Y /69 kV X 12
=8% 2 3
送端输电线电压，与发电机供应的复数功率；
(2) 将(1)中求得的标么物理量转换成实际值（即A，V与VA）。
Y-Y
题图2-124
2-125已知三个单相变压器有下列标示的额定值，试求星-星、星-三角、三角-三角、三角-星联结的阻抗图，对标示额定值导出的三相组合选取电压与功率的基准标示额定值（单相变压器）1000kVA，66kV，X l*=，X m*=100。
2-126考虑与习题2-123相同的基本系统，但稍作改变。发电机电压与负载阻抗未定，而用下列资料取代：负载处的电压数值为63kV，三相负载功率为，功率因数滞后。试求负载电流、发电机电压与发电机功率。
2-127如题图2-127所示为等值变压器支路，试作出以导纳和阻抗表示的II 形等值电路
题图2-127
第4章 电力网络的数学模型
4-1 电力网络常用的数学模型有哪几种
4-2 为什么在电力系统分析计算中常采用节点方程节点分析法有什么优点 4-3 节点电压方程中常用的是哪几种方程 为什么节点导纳矩阵和节点阻抗矩阵中各元素的物理意义是什么
4-4 节点导纳矩阵如何形成和修改节点导纳矩阵有什么特点它的元素有什么物理意义其阶数与电力系统的节点数有什么关系
4-5 支路间存在互感时，怎样计算节点导纳矩阵的相关元素 4-6 形成节点阻抗矩阵的方法有哪些
4-7 节点阻抗矩阵的元素有什么物理意义
4-8 节点阻抗矩阵有哪些特点为什么节点阻抗矩阵一般是满阵
4-9 追加数支时怎样修改节点阻抗矩阵追加连支时怎样修改节点阻抗矩阵 4-10某电力系统的等值网络示于题图4-10。已知各元件参数的标么值如下： z 12=，k 21=，z 45=，k 45=，z 24=+，z 34=+，，y 230=y 320=，y 340=y 430=。
12
z 21
1:k 24
z 240
y 420
y 45:1
k 45
z 230
y 320
y 23
z 34
z 430
y 340
y 1
2
3
4
5
题图 4-10 4-11 在题4-10的电力系统中，将接于节点4、5之间的变压器的变比由k 45=调整为k'45=，试修改节点导纳矩阵。
4-12系统接线示于题图4-12，已知各元件参数如下。 发电机G-1：S N =120MVA ，x''d =；G-2：S N =60MVA ，x''d =。 变压器T-1：S N =120MVA ，V s %=；T-2：S N =60MVA ，V s %=。
线路参数：x 1=/km ，b 1=×10-6 S/km 。线路长度为：L-1为120km ，L-2为80km ，L-3为70km 。取S B =120MVA ，V B =V av ，试求标么制下的节点导纳矩阵。
G
G-1
1
T-1
T-2
3
4
5
L-2
L-1
L-3
G
2
G-2
题图4-12
4-13 对于题图4-12所示电力系统，试就下列两种情况分别修改节点导纳矩阵：（1）节点5发生三相短路；（2）线路L-3中点发生三相短路。
4-14 在题图4-14的网络中，已给出支路阻抗的标么值和节点编号，试用支路追加法求节点阻抗矩阵。
题图4-14
4-15 3节点网络如题图4-15所示，各支路阻抗标么值已注明图中。试根据节点导纳矩阵和节点阻抗矩阵元素的物理意义计算各矩阵元素。
题图4-15
4-16 简单网络如题图4-16所示，已知各支路阻抗标么值，试用支路追加法形成节点阻抗矩阵。试问，若支路追加顺序不同，则对计算量有何影响如另选一种节点编号，对计算量又有何影响
4-17电力网络图如题图4-17所示，网络中的参数均以电抗标么值给出，试求该电力网络的节点导纳矩阵
j
1
j4
武汉大学2009—2010学年度第二学期 《电气工程基础（下）》试卷（A ） 学号 姓名 院（系） 分数 （全部答案写在答题纸上） 1 判断正误（10分，每小题1分） （1）在对远距离交流输电线路进行分析计算时，应采用分布参数和波动方程。（√） （2）在三段式过电流保护中，一段与二段合起来称作主保护。（√） （3）纵差动保护是由比较被保护元件两侧的电流的相位构成。（×） （4）电力系统中，电压互感器饱和过电压只发生在系统轻载运行的情况下。（×） （5）切除有负载的变压器比切除空载变压器更容易产生过电压。（×） （6）在方向继电器中，规定的功率正方向是功率从母线流向线路。（√） （7）控制回路不属于二次回路。（×） （8）低频减负荷时，特殊级动作，基本级一定动作。（√） （9）同步发电机以自同期方式并列时，冲击电流较大，会对系统有较大扰动。（√） （10）在电力系统的正常状态下，可以实现电力系统的经济运行。（√） 2 名词解释（10分，第（1），（2）题3分，第（3）题4分） （1） 自然功率 c Z U P 21n ，称为自然功率，在传输功率等于自然功率条件下，线路任意点的电压均与首、末端电压相等。 （2） 潜供电流 在具有单相重合闸的线路中，当故障相被切除以后，通过健全相对故障相的静电和电磁耦合，在接地电弧通道中仍将流过不大的感应电流，称为潜供电流。 （3） 操作电源 在发电厂和变电所中，对开关电器的远距离操作、信号设备、测量设备、继电保护和自动控制装置、事故照明、直流油泵及交流不停电装置等用电，都需有专门的供电电源，这种电源称为操作电源。 3 简答题（30分，每题6分） （1） 什么是电流保护的接线方式？常用的有哪两种？各有什么优缺点？ 答：电流保护的接线方式，是指电流保护中电流继电器线圈与电流互感器二次绕组之间的连接方式。目前常用的有两种：三相星形接线和两相星形接线。当小电流接地电网中发生不同地点的两点接地短路时，若为并行线路上的两点接地，若采用两相星形接线，则保护有2/3机会只切除一条线路，
学年第一一学期考试A卷**大学20201010～20201111学年第 课程名称考试日期 考生姓名学号专业或类别 题号一二三四五总分累分人 题分2318102524100 签名 得分 考生注意事项：1、本试卷共页，请查看试卷中是否有缺页。 2、考试结束后，考生不得将试卷、答题纸和草稿纸带出考场。 备注：答案页码请参考《电气工程基础》温步瀛 一、填空题(共23分) 1、电力系统中继电保护有主保护和后备保护之分，当后备保护不是由本线路 得分评卷人 上的保护实现，称为远后备保护，当后备保护是由本线路的另一套保护 实现，称为近后备保护。（P16） 2、电力系统中无功电源主要有同步发电机、调相机、线路充电功率、 静止无功补偿器、电容器（列举四种）等。（P120） 3、对线路进行送电操作，应先合母线隔离开关、线路隔离开关最后合断路器。（P30） 4、电力系统和电气设备的接地，按其接地的目的不同分为工作接地、保护接地、 三类。（P253） 5、电力系统的调压措施主要有利用发电机励磁调压、无功补偿、利用变压器分接头调压和改变线路参数；试利用变压器分接头调压原理选择变压器分接头：某企业由一台10/0.4kV变压器供电，变压器高压侧有三个分接头分别为：0%、+5%、-5%，当接于0%分接头时，该变压器的低压侧电压为410V，该变压器分接头应接在+5%（2分）时才能保证低压侧的电压质量。（P126）
6、按照结构，高压配电线路可分为架空线路和电缆线路两大类。（P42） 7、低压配电系统的接线方式有：放射式接线、树干式接线及混合式、 链式 。（P54） 8、防雷装置有：避雷针 、避雷线 、 避雷器 。（P260） 二、选择题(单选题，每小题2分，共18分) 1、供电系统短路故障中，一般危害最大的短路类型为（A ）。(P131) A、三相短路 B、两相短路 C、两相接地短路 D、单相接地短路 2、高峰负荷时升高电压至N U 05.1，低谷负荷时降低电压至N U 的中枢点电压调整方式为（B ）。(P125) A、顺调压 B、逆调压 C、常调压 D、有载调压 3、配电线路中应装设短路保护电器，下列不具备短路保护功能的电器是（D ）。 A、断路器 B、熔断器 C、漏电开关 D、隔离开关 4、以下接线方式中，有汇流母线的是（ D ）(P34)A、四角形接线 B、单元接线 C、内桥接线 D、2/3断路器接线 5、下面讲解正确的是（D ）(P156) A、硬母线的校验时母线在按发热条件选择后，不需校验其短路的动稳定和热稳定。 B、电缆的校验时需要校验其短路的动稳定，但不需要校验热稳定。 C、硬母线的校验时母线在按发热条件选择后，只要校验其短路的动稳定。 D、电缆的校验时不需要校验其短路的动稳定，但需要校验热稳定。6、导致人体触电死亡的重要的直接因素有（B ）(P255)A、人体的电阻和电源的频率B、电流的大小和流通的时间C、通流的途径和电压的高低 D、接触电压的高低和人体电阻 7、中性点不接地的电力系统中，线路的绝缘是按照（B ）进行设计。(P254) A、相电压 B、线电压 C、零序电压 D、雷电过电压 得分 评卷人
[试题分类]:专升本《电气工程基础》_08188450 [题型]:单选 [分数]:2 1.额定电压在一下的发电机,其额定电压一般（）相应的系统额定电压。 A.高于 B.低于 C.等于 D.不确定 答案:A 2.电流互感器的二次侧绕组不能（）。 A.开路 B.短路 C.无所谓 答案:A 3.双母线带旁路接线的优点不包括（）。 A.检修母线可以不停电 B.检修母联断路器可以不停电 C.检修出线断路器可以不停电 D.任意一段母线故障可以不停电 答案:D 4.冲击电流是指（）。 A.每次短路电流的最大短路电流有效值
B.每次短路电流的最大短路电流瞬时值 C.可能出现的最大短路电流有效值 D.可能出现的最大短路电流瞬时值 答案:D 5.在220kV电力系统中,并联静电电容器一般装设在变压器的（）。 A.低压侧 B.中压侧 C.高压侧 D.低压侧或中压侧 答案:A 6.铁磁谐振过电压的特点不包括（）。 A.铁芯未饱和时感抗大于容抗 B.产生谐振时出现“翻相”现象 C.谐振状态可能自保持 D.电感-电容效应 答案:D 7.测量用电流互感器二次侧电流额定值一般为（）。 答案:D 8.对降低供电网电能损耗的效果最差的是（）。 A.采用并联电容就地补偿
B.在向供电网供电的变电站内采用调相机补偿 C.改造供电网络,缩短供电路径 D.将供电网络的电压提高到接近上限运行 答案:B 9.在超高压或特高压系统中主要由内过电压决定系统的绝缘水平,请问主要是如下哪种电压决定？ A.操作过电压 B.谐振过电压 C.工频过电压 D.由上述三种电压共同决定 答案:A 10.为了提高线路耐雷性能、降低雷击跳闸率、保证安全供电,下列防雷措施不正确的是（）。 A.架设避雷线 B.增加杆塔接地电阻 C.采用中性点经消弧线圈接地 D.安装线路避雷器 答案:B 11.启停速度最快的发电机组是（）。 A.凝汽式汽轮机组 B.水轮机组 C.供热式背压机组 D.燃气轮机组 答案:B 网络中有A,B两台变压器,已知SNA=,UkA%=UKB%,则变压器的电抗（）。 >XB =XB
一、单选（共20题,每题2分,共40分） 1.我国实现配电网故障隔离的方法一般是（） A.利用电流保护中电流定值选择性配合实现故障隔离 B.线路首端断路器跳闸实现故障隔离 C.利用电流保护时间阶梯原则实现故障隔离 D.在线路首端断路器跳闸后，利用自动化系统或自动化设备实现故障隔离 2.二次设备不包括（） A.远动装置 B.继电保护装置 C.电流互感器 D.监视与测量仪表 3.不需要同时校验动稳定和热稳定的电气设备是（） A.电压互感器 B.电抗器 C.断路器 D.隔离开关 4.下列发电机组中，启动速度最快的发电机组是（） A.背压式热电机组 B.核电机组 C.水电机组 D.凝汽式火电机组 5.下列发电机组中，有功功率应该尽可能在额定功率附近运行的发电机组是（） A.背压式热电机组 B.凝汽式火电机组 C.水电机组 D.核电机组 ?? 6.对于Y0/接的变压器，变压器Y0侧输电线路上发生两相短路故障，绕组侧输电线路中（） A.肯定产生零序电流 B.肯定产生零序电压 C.可能产生零序电压 D.肯定产生负序电压 7.计量用电压互感器的准确级是（） A.0.2级 B.1级 C.0.1级 D.0.5级 8.短路电流最大有效值用于校验电气设备的（） A.动稳定 B.机械强度 C.热稳定 D.开断能力 9.在下列措施中，对降低电能损耗效果最明显的是（） A.在线路首端并联电容器 B.调整分接头提高运行电压 C.提高发电机的端电压 D.在用户端并联电容器，提高用户的功率因数 10.在下列保护中，保护范围最短的保护是（） A.带时限电流速断保护 B.无时限电流电压连锁速断保护 C.定实限过电流保护 D.无时限电流速断保护 11.关于调压的地点，正确的是（） A.仅仅只在中枢点调压 B.先在负荷点调压，再对电压不合格的中枢点调压 C.仅仅只在负荷点调压 D.先在中枢点调压，再对电压不合格的负荷点调压

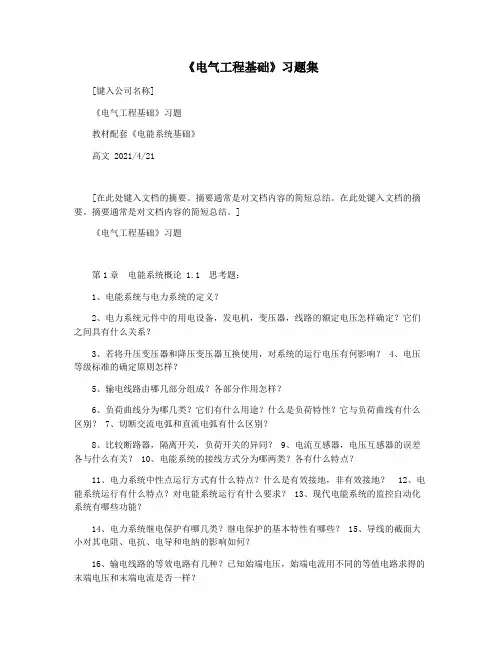

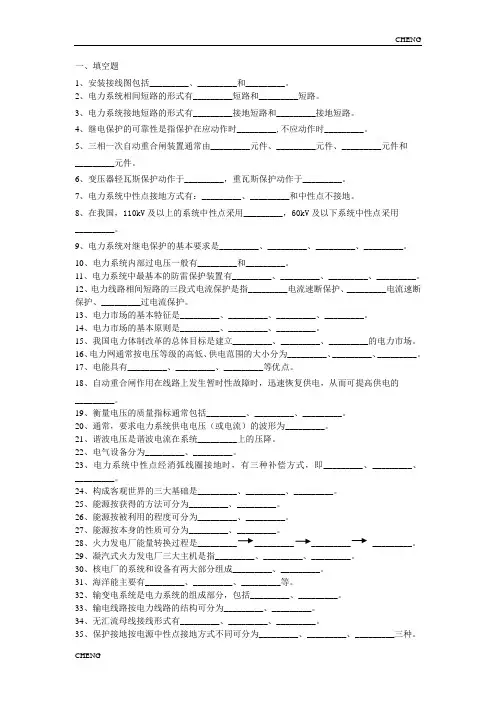

一、填空题 1安装接线图包括、和。 2、电力系统相间短路的形式有短路和短路。 3、电力系统接地短路的形式有接地短路和接地短路。 4、继电保护的可靠性是指保护在应动作时,不应动作时。 5 、 三相一次自动重合闸装置通常由元件、元件、元件和元件。 6、变压器轻瓦斯保护动作于，重瓦斯保护动作于。 7 、 电力系统中性点接地方式有：、和中性点不接地。 & 在我国，110kV及以上的系统中性点采用 。 ，60kV及以下系统中性点采用9 、电力系统对继电保护的基本要求是、、、。 10、电力系统内部过电压一般有和。 11、电力系统中最基本的防雷保护装置有、、、。 12、电力线路相间短路的三段式电流保护是指电流速断保护、电流速断 保护、__________ 过电流保护。 13、电力市场的基本特征是_________ 、_________ 、__________ 、__________ 。 14、电力市场的基本原则是_________ 、_________ 、__________ 。 15、我国电力体制改革的总体目标是建立____________ 、 _________ 、__________ 的电力市场。 16、电力网通常按电压等级的高低、供电范围的大小分为__________ 、__________ 、 _______ 17、电能具有_________ 、__________ 、_________ 等优点。 18、自动重合闸作用在线路上发生暂时性故障时，迅速恢复供电，从而可提高供电的 。 19、衡量电压的质量指标通常包括___________ 、 ________ 、__________ 。 20、通常，要求电力系统供电电压（或电流）的波形为_____________ 。 21、谐波电压是谐波电流在系统__________ 上的压降。 22、电气设备分为_________ 、__________ 。 23、电力系统中性点经消弧线圈接地时，有三种补偿方式，即__________ 、_________ 。 24、构成客观世界的三大基础是__________ 、_________ 、__________ 。 25、能源按获得的方法可分为__________ 、 _________ 。 26、能源按被利用的程度可分为__________ 、_________ 。 27、能源按本身的性质可分为__________ 、 _________ 。 28、火力发电厂能量转换过程是__________ ~~__ ―。 29、凝汽式火力发电厂三大主机是指___________ 、_________ 、 _________ 。 30、核电厂的系统和设备有两大部分组成____________ 、 _________ 。 31、海洋能主要有_________ 、__________ 、_________ 等。 32、输变电系统是电力系统的组成部分，包括____________ 、__________ 。 33、输电线路按电力线路的结构可分为___________ 、__________ 。 34、无汇流母线接线形式有_________ 、_________ 、__________ 。 35、保护接地按电源中性点接地方式不同可分为_____________ 、 _________ 、_________ 三种。
《电气工程基础》期末考试复习题 一、走进电厂、走进变电站、走进直流换流站（陶永红） 1）什么是电力系统？什么是发电厂？ 电力系统是既包括将一次能源转换为电能的发电、输电、配电、用电的一次系统，又包括保证其安全可靠运行的继电保护、白动控制、调度H动化和通信等辅助系统。 发电厂：将一次能源变为电能的工厂，称为发电厂。 2）火电厂的电能牛产过程？ 3）水电厂的定义，分类？ 定义：水力发电厂是利用通过筑坝将位于高处的水流向低处的位能转换为动能，此时位于低处的水轮机受到水流的推动而转动，将水轮机与发电机连接，带动发电机转动，将机械能转换为电能。 分类：堤坝式水电厂、河床式水电厂、引水式水电厂、混合式水电厂、径流式水电厂、梯级水电厂、抽水蓄能式水电厂。 4）变电站的定义，分类？它的基本组成？ 定义：变电站是电力系统屮连接用户和发电厂的屮间环节，具有汇集和分配电能、变换电压和交换功率等功能。 分类：a、根据地位和作用可以分为：枢纽变电所、屮间变电所、地区变电所、终端变电所 B、根据设备的安装位置分为：户外变电所、户内变电所、半户外变电所、地下变电所、箱式变电所。 基木组成：电力变压器、断路器、隔离开关、电压互感器、电流互感器、避雷器、母线、接地装置、以及各种无功补偿装置等。 5）什么是一次设备、二次设备？ 一次设备：通常把肓接承担生产、输送、分配、消耗电能的设备称为一次设备 二次设备：在电力系统屮对一次设备、其他设备的工作状况进行监控和控制保护的设备称为电气二次设备。 6）主接线方式有哪些？ 常用的主接线方式有：单母线接线、单母线分段接线、单母线分段带旁路母线接线、双母线接线、双母线带旁路母线接线方式、双母线分段接线、双母线分段带旁路母线接线、内桥接线、外桥接线、一台半断路器接线、单元接线和角形接线等。 7）什么是箱式变电站？它的组成部分？ 箱式变压器就是一?种把高压开关设备、配电变压器和低压配电装置按一定线路方案排列成一?体的预制型户内、户外紧凑式配电设备。 组成部分：高压配电设备、变压器及低压配电设备 8）直流输电系统基本组成？直流输电的特点？ 基本组成：主要由换流站、直流线路、交流侧和直流侧的电力滤波器、无功补偿装置、换 流变压器、直流电抗器以及保护、控制装置等构成。 特点: 优点：a.线路造价低、年运行费用省。B、没有运行稳定性问题。C、能限制短路电流。 D、调节速度快。 缺点：a、换流站造价高。B、消耗大量的无功功率。C、产牛谐波。D、缺乏直流断路 器。 二同步发电机.电网规划（负荷预测）?电力系统二次回路（方勇） 1）同步发电机原始方程

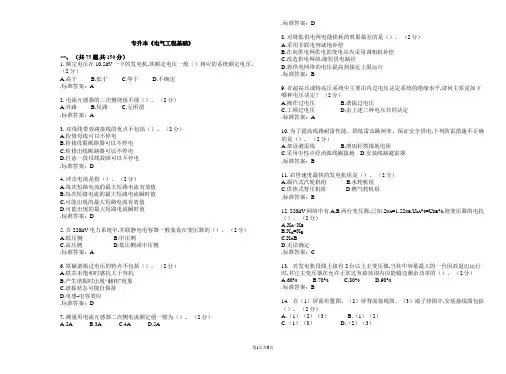

专升本《电气工程基础》 一、（共75题,共150分） 1. 额定电压在10.5kV一下的发电机,其额定电压一般（）相应的系统额定电压。（2分） A.高于 B.低于 C.等于 D.不确定 .标准答案：A 2. 电流互感器的二次侧绕组不能（）。（2分） A.开路 B.短路 C.无所谓 .标准答案：A 3. 双母线带旁路接线的优点不包括（）。（2分） A.检修母线可以不停电 B.检修母联断路器可以不停电 C.检修出线断路器可以不停电 D.任意一段母线故障可以不停电 .标准答案：D 4. 冲击电流是指（）。（2分） A.每次短路电流的最大短路电流有效值 B.每次短路电流的最大短路电流瞬时值 C.可能出现的最大短路电流有效值 D.可能出现的最大短路电流瞬时值 .标准答案：D 5. 在220kV电力系统中,并联静电电容器一般装设在变压器的（）。（2分） A.低压侧 B.中压侧 C.高压侧 D.低压侧或中压侧 .标准答案：A 6. 铁磁谐振过电压的特点不包括（）。（2分） A.铁芯未饱和时感抗大于容抗 B.产生谐振时出现“翻相”现象 C.谐振状态可能自保持 D.电感-电容效应 .标准答案：D 7. 测量用电流互感器二次侧电流额定值一般为（）。（2分） A.2A B.3A C.4A D.5A .标准答案：D 8. 对降低供电网电能损耗的效果最差的是（）。（2分） A.采用并联电容就地补偿 B.在向供电网供电的变电站内采用调相机补偿 C.改造供电网络,缩短供电路径 D.将供电网络的电压提高到接近上限运行 .标准答案：B 9. 在超高压或特高压系统中主要由内过电压决定系统的绝缘水平,请问主要是如下哪种电压决定？（2分） A.操作过电压 B.谐振过电压 C.工频过电压 D.由上述三种电压共同决定 .标准答案：A 10. 为了提高线路耐雷性能、降低雷击跳闸率、保证安全供电,下列防雷措施不正确的是（）。（2分） A.架设避雷线 B.增加杆塔接地电阻 C.采用中性点经消弧线圈接地 D.安装线路避雷器 .标准答案：B 11. 启停速度最快的发电机组是（）。（2分） A.凝汽式汽轮机组 B.水轮机组 C.供热式背压机组 D.燃气轮机组 .标准答案：B 12. 220kV网络中有A,B两台变压器,已知S NA=1.5S NB,U kA%=U KB%,则变压器的电抗（）。（2分） A.X A>X B B.X A=X B C.X A B D.无法确定 .标准答案：C 13. 若发电机母线上接有2台以上主变压器,当其中容量最大的一台因故退出运行时,其它主变压器在允许正常过负荷范围内应能输送剩余功率的（）。（2分）A.60% B.70% C.80% D.90% .标准答案：B 14. 在（1）屏面布置图、（2）屏背面接线图、（3）端子排图中,安装接线图包括（）。（2分） A.（1）（2）（3） B.（1）（2） C.（1）（3） D.（2）（3）
作业二 1、有几个参数反映架空输电线路？它们具体反映线路的什么特性？ 答： 电阻 R线路通过电流时产生的有功功率的损耗效应 电感 L:载体导流的磁场效应 电导 G:线路通电时绝缘介质产生的泄露电流以及导体附近空气游离而产生的有功功率损耗 电容 C:带电导体周围产生的磁场效应 2、一条 LGJQ-3×500 的分裂导线的输电线路，按等间距排列，间距为12m，每相分裂间距为400mm，导体直径为30.2mm。求该线路每公里电抗和电纳。 3、一台 SFL-15000/110 型双绕组变压器，额定容量为15MVA，额定变比为 110/11kV，其试验参数为Pk=133kW，P0=50kW，Uk﹪=10.5，I0﹪=3.5，试计算归算到高压侧的各参数并画出等值电路。
4、与普通变压器相比，自耦变压器有哪些优缺点？自耦变压器运行需要注意哪些问题？ 答： 1）、在大型超高压电力系统中，多数采用由自耦变压器来联接两个电压级的电力网，自耦变压器具有消耗材料少、投资低、损耗小等优点，得到广泛的应用。另外，由于通常自耦变压器变比接近于1，导致短路电压百分数要比普通变压器小得多，所以在系统发生短路时，自耦变压器的情况将更为严重。
2）、自耦变压器除了与一般变压器运行特性相同之外，还需要注意的一些问题是： a，由于自耦变压器一、二次侧有直接的电的联系，为了防止高压侧单相接地故障而引起低压侧过电压，其中性点必须牢靠接地； b，自耦变压器两侧都需安装避雷器，以防止过电压； c，自耦变压器短路电压比普通变压器小得多，因此短路电流较普通双绕组变压器大，必要时，必须采取限制短路电流措施。 5、在开关电器断开的过程中，间隙的自由电子是如何产生的？试说明电弧的形成和熄灭过程。 解： 切断电路瞬间，由于动静触头间的介质迅速游离，存在着一定浓度的带正电荷的离子和带负电荷的离子。通过强电场发射、碰撞游离、热游离、热电子发射等过程，弧隙中带电质点不断增多，产生电弧电流。 电弧中存在的游离与去游离这两个性质相反过程的强弱对比决定了电弧的最终发展趋势，即当游离强于去游离时，电弧就会发生并燃烧剧烈;若去游离与游离过程达到平衡，电弧就会稳定燃烧；而去游离占优势时，电弧的燃烧即将减弱并最终熄灭。 6、什么叫介质强度恢复过程和电压恢复过程？它们与哪些因素有关？交流电弧电流有何特点？熄灭交流电弧的条件是什么？ 解： 弧隙中介质强度的恢复过程与电弧电流的大小有关，但主要决定于断路器灭弧装置的结构和灭弧介质的性质、电弧的冷却条件等因素，描述的是弧隙介质绝缘能力由电弧电流过零的水平恢复至正常状态的过程。 恢复电压的变化过程是指施加于弧隙上的电压由弧隙电压过渡到电源电压的过程，以开关电器触头间电压描述，交流电弧恢复电压的变化过程与线路结构、参数、负荷性质有关。 交流电弧特点： 1）交流电弧存在自然暂时熄弧点，与交流电流特性一样，交流电弧电流每半周期也要过零一次。电流过零时，电弧自然暂时熄灭，与电弧中去游离程度有关。
电气工程基础实验指导 李丽 实验一：电度表接线方式实验 说明：三相电度表的接线方式有两种：三相三线式和三相四线式。 本实验使用三相四线式。选用型号为DTS237电子式电度表。参考电压为3*220/380V ；参比频率为50Hz ； 同时可以看到试验台线路装置中，有三相电流互感器TA301和电压互感器TV101。当使用电度表测量时，三相电度表有两种接线方式，一种是三相四线直接接入式；一种是经电流互感器接入式。 注：通常规格为A )20(53?、A )40(103?、A )60(153?、A )80(203?，采用直接接入式接线方式。而A )6(5.13?采用经互感式接线方式。本实验台模拟10KV 、35KV 电压，而实际接的电压为380V ，实际负载为一个1.5KW 的小电机。所以该3*1.5（6）A 规格的电度表，在该实验过程中两种接线测量均可以用，实用倍率为B L =1。 实验注意事项：当不使用电度表测量时，面板显示的35KV 侧A 、B 、C 、N 应左右两侧短接起来。TA301的三相电流互感器的二次侧也要短接起来。 1、 电度表三相四线直接接入式实验： 附图1：三相四线电度表直接接线原理图：
步骤：实验前，查阅电能计量的相关知识，自学机械式和电子式电能表的工作原理。试验中，按图接线，测量负载电能。最后注意观察脉冲。接线中即1、2、3为一组；4、5、6 为一组；7、8、9 为一组。 2、三相四线经电流互感器接入式实验： 附图2：三相四线电度表经电流互感器接线原理图： 实验注意事项及步骤： 1)、实验前，查阅电能计量的相关知识，自学机械式和电子式电能表的结构以及工作原理。 2）、试验中，断电，按图接线。注意的是各电流测量取样必须与其电压取样保持同相，特别注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组；4、5、6 为一组；7、8、9 为一组。实验2经电流互感器接入时，注意，其中1、4、7接电流互感器二次侧S1端，即电流进线端；3、6、9接电流互感器二次侧S2端，即电流出线端；2、5、8分别接三相电源；10、11是接零端。同时注意：为了安全，应将电流互感器S2端连接后接地。 3）、按图接线完成，经老师检查无误，方可接通电源。步骤为首先合上“电源开关”和“控制开关”，保护装置上电，旋转“转换开关”，检查10kv进线电压是否正常。然后按下启动按钮，依次合上QS101、QF101、QS102、QF102、QS103, 旋
一、单项迭择題｛本大题共鬲小題，每/卜題1分，共丹分） 1＞电力卿通常按电压等级的高低、供电范围的大小分沖： O A＞配电网 0?傑“电岡 Oc.枢鈕电网 g超高圧远距离输电阿 2、对单元接线的发电机变压器姐，变压器的可能变比箱I O A. iokv/22atv OE、10kV/242kV OC.10.5kW220kV 0叭10+ 5kV/242kV 3、我国电力系统的中性点接地方式主茎有4种，即不接地 O A.经电阻穩地 O B.经电客接地 OC＞经电压互感春捺地 0叭经电境養地 4、启停建度最快的笈电机组是（） Ok.凝汽式汽轮机组 C E.水轮机组 Os哄热武背压机粗 g燃=枪机组 DDAB DBCD CCCDABA 5、可以保证不停电核修出线断路器的主接线賂式是（）g单母线 OS.双母线分段 g双母线 OD；双母绒带旁母塢 6.目前测量用电流互感器的港确级一般为（） Ok、级 O B.o. 5级 Oc. 1 圾 C D.3级 %下列方式中，哪一项不厲干保护橫零方式了（） Oh、7N-C-S方式 C■艮顶-孑方式 OC. TT方式 Olh TM-C方式 &输电线蹈一相等值电略中的电抗所蕃征的物理现線是（ 5载流导线的岌熱 「艮载涼导绒周围产生的电场效应地方电力陶、区域电力网和（） 经消弧建圈接地、直接接地和（）
Oc.载流导线的泄漏电潇 ■；叽载流导线周围产生的磁场效应 CCCDABA 氛220iV^申育A 、B 两合变压器，已知鼻 =15歸,巴申二 5%'则变压器电扰（） 10. 在正常运行我杰下，电烦誥两端的电压菱不应该超过网络颔定电压的5%,这垦5%指的昱（ g 电 压偏移 O 氐电圧偉落 Oc.电压损耗 Or.电压闪变 H.蛊路后焉的短路电瀟近似为（） g 冲违电涼 O B .起始次暫态电流 g 稳态想路电渝 JD 、想路电沛的自由分量 12. 工程上进行电为系统短路计算时遗常用时基准值不包括（〕 O 氛三相功幸 O 乩线电压 5、统电流 g 二拥尊值阻挤 f 电力吾统三相毎路后D.O2S 的規路电流“a 血和乩"的短路电渝『roh 箱比（） C'A^皿 -^XQI J 匚;'乩 厶工102』冃？血丄 1仪若境电机电压母线上接有？台或以上主变压器，当其中容童協大的一台因故退出运行时, O 乩&啸 O B 、70s OCs 80^ OD-，90S 其他主变压雜在允许正常过负荷范围內应能输送刖余功军的（） 好经电抗器供电的线路外，在短路计算点烹主三相短路时（） 匚A 在被选择设备上渝过最大短路电流 6、京统具有堀大短路电流 Cc.母线上流过壘丸短蹈电浣 袪 无
1．电力系统最常见的故障是各种类型的短路。 2．电力系统发生短路时电流将___增大________。 3.发电机横差保护是反映____一相绕组匝间短路_______________故障。 4.距离保护1段和距离保护2段共同构成本线路的_主_保护。 5. 三段式电流保护中，电流速断保护的选择性是靠动作电流来实现的；限时电流速断和过电流保护则是靠__延时__来实现的。 6.电流I段保护的缺点是不能___所保护线路全长 __。 7．三段式电流保护广泛用于__35KV__及以下电网。 8.电流保护的灵敏度的定义是__保护范围内发生金属性短路时保护反映的故障量的计算值与保护装置的动作整定值之比。 9.在电流保护的基础上加装方向元件的保护称为_方向性电流 保护__。 1.电力系统发生短路时电流将___短路电流________。 2.使电磁型过电流继电器返回的最大电流称为继电器的___返回电流_____。 3.距离保护1段和距离保护2段共同构成本线路的_主___保护。 4．对中性点直接接地的电力系统，当发生接地短路时，零序电流的大小和分布与中性点直接接地变压器___有关。 5．按90o接线的功率方向继电器，若U k=U cb，则I k=__A相电流_____。 6.发电机定子绕组中性点处单相接地短路时在机端的零序电压为__最大_ 。 7高频相差保护的操作元件是由操作滤过器和___收发信机____组成。 8. 利用供电元件保护切除母线故障，不能保证动作的选择性和__灵敏性___。 1 接地故障区别于正常运行过负荷系统振荡及相间短路的基本特征是出现负序分量。（错） 2 零序过电流保护与相间过电流保护相比，灵敏度低。（错） 3 在运行中，电压互感器二次允许短路。（对） 4 变压器综差保护的不平衡电流比发电机综差保护的不平衡电流大小相同。 （错） 5 继电保护的基本要求是安全性。（对） 1. 定时限过电流保护的动作时限采用阶梯原则，目的是为了保证( A ) A．选择性；B．速动性； C．灵敏性；D．可靠性。 2.相差高频保护的核心元件是( B )
宝鸡文理学院试题 课程名称电气工程基础适用时间 试卷类别 A 适用专业、年级、班 10电气专业 一、填空题（每空1分，1×30＝30分） 1、电力系统由、、、和连接而成的统一整体。 2、变电站可分为、、和四种类型。 3、衡量电能质量的主要指标有、、和。 4、电力网的接线方式一般分为、和。 5、架空线主要由、、、、和。 6、电气主接线的基本形式可分为、和两大类。 7、配电网按电压等级分为、、和；按供电区的功能分为 、、和 8、高压断路器在时应为良好的导体，时应具有良好的绝缘性。 9、短路是指电力系统中或的非正常连接情况。 二、选择题（选择最佳答案，每小题2分，2×10＝20分） 1、当变压器一次侧直接与发动机相连接时，一次侧的电压等于（）电网额定电压。 A、100% B、95% C、105% D、110% 2、电力系统电压等级的划分中（）KV以上规定为高压。 A、1 B、10 C、110 D、38 3、变压器中运行中（）无功功率。 A、发出 B、消耗 C、不发出 D、无法确定发出或消耗 4、隔离开关的主要作用是（） A、切合短路电流 B、切合空载电流 C、切合负载电流 D、隔离高压 5、（）是电力系统无功补偿装置 A、发电机 B、变压器 C、电抗器 D、静电电容器 6、我国电力网络目前的额定电压主要有（） A、3.15，6.3，10.5，35，110，220，500KV B、3.15，6.3，10.5，35，116，300，500KV C、3，6，10，35，110，220，500KV D、3，6，10，37，110，220，300KV 7、电压互感器二次侧开口三角绕组是用来测量（）
武汉大学2007—2008学年度第一学期 《电气工程基础》试卷（A） 学号姓名院（系）分数 一、判断（每小题1分，共10分） 1、由发电机、电力网和负荷组成的统一体称为电力系统。（√） 2、变压器一次绕组的额定电压应比同级电网的额定电压高10%。（X ） 3、电力系统用户用电设备消耗电功率的总和称为电力系统的综合负荷。（√） 4、输电线路较长，主变压器不宜切除时，常常采用外桥接线。（X） 5、中性点直接接地的运行方式，常用于60kV及以下的系统，以提高供电可靠性。（X） 6、电力网任意两点电压的矢量差称为电压降落。（√） 7、在丰水季节，一般选择中温中压的火电厂作为主调频厂，而让水电厂承担电网的基 本负荷。（√） 8、实用短路计算中的计算电抗为标幺值，其电压基准值为平均额定电压，功率基准值 可根据实际情况，选择100MVA或1000MVA。（X） 9、对于架空输电线路而言，零序电抗大于正序电抗。（√） 零序电压在短路点处最高，随着与短路点的距离增加而降低（√） 二、简答（每小题6分，共36分） 1、什么是电流互感器的最大二次电流倍数？当电流互感器二次侧接有测量仪表时，对 最大二次电流倍数有什么要求？为什么？ 答：在额定负载阻抗下，电流互感器二次可能出现的最大电流和二次额定电流的比值，称为最大二次电流倍数。当电流互感器的二次侧接有测量仪表时，为保护测量仪表的安全，往往需要对二次可能出现的最大电流加以限制。减小铁芯的截面，降低电流互感器的最大二次电流倍数是限制二次侧可能出现的最大电流的常用办法。 2、请简述双母线接线的优点和缺点。 答：优点：1）供电可靠。因为有了两组主母线，所以就可以轮流检修主母线而不停止供电。同时若有一组主母线故障，经倒闸操作可以将所有回路倒换至另一组主母线而迅速恢复供电；若有一回路的母线隔离开关检修，只须停止该回路供电，其他回路倒换至另一组主母线而不影响供电。 2）调度灵活。因为有两组主母线，就可以通过倒闸操作实现多种运行方式，使调度显得灵活、满足调度和潮流变化需要。 3）便于扩建。双母线接线便于向左、右方向任意扩展而不会影响两组主母线上电源和负荷的组合，不会引起原有回路的停电。 缺点：接线复杂、设备多、造价高；配电装置复杂，经济性差；主母线故障，仍需短时停电；特别是在倒闸操作中，隔离开关作为操作电器，容易引起误操作，对实现自动化也不便。 3、简述电压中枢点的概念，并说明电压中枢点有哪几种调压方式？ 答：对电力系统电压的监视、控制和调整一般只在某些选定的母线上实行。这些母线称
教师学科教案[ 20 – 20 学年度第__学期] 任教学科：_____________ 任教年级：_____________ 任教老师：_____________ xx市实验学校
教学内容：电气工程的历史和形成、地位和发展、展望。 教学重点：电气工程学科的分学科分类的未来发展；； 教学难点：电气工程学科所包含的内容，设备 教学方法：课堂教学为主，充分利用网络课程中的多媒体素材来表示抽象概念。 教学要求：了解电气工程的历史和形成、电气工程的地位和发展、电气工程的展望。1.1 电气工程的历史和形成 电气工程是研究电磁领域的客观规律及其应用的科学技术，以电工科学中的理论和方法为基础而形成的工程技术称为电气工程。 根据电气工程学科的发展现状，可将其分为相对独立的五个分学科:电力系统及其自动化技术、电机与电器及其控制技术、高电压与绝缘技术、电力电子技术和电工新技术。其结构简图如下图所示。 1. 2 电气工程的地位和发展 1.电气工程学科的地位 电气工程学科在国家科技体系中具有特殊的重要地位；是国民经济的一些基本工业（能
源、电力、电工制造等）所依靠的技术科学；是另一些基本工业（交通、铁路、冶金、化工、机械等）必不可少的支持技术；是一些高新技术的重要科技组成部分。 2.发展 解放前，我国电工科学的基础薄弱而落后。建国后，有了多方面的巨大发展。 我国一次能源总产量达10.9亿吨标准煤（2000），居世界第三位，比1949年增长了44倍。但电能比重仍较落后，只占国民经济总能源消耗的25%左右。 1949年,我国电力工业的发电量4.3亿kWh（世界排序第25位）、装机容量1850MW（世界排序第21位）。 2003年，分别增加到19052亿kWh和391GW（皆居世界第二位），各增大443倍和211倍。 截至2003年底，我国水电装机达92170MW，占发电总装机的24％，年发电量2830亿kWh，占总发电量的15％。 3.实例： （1）电工制造业以技术复杂的汽轮发电机组为例： 我国1956年才试制成功6000kW机组； 2002年，已制成并投产900MW，即46年期间汽轮发电机组单机容量的制造能力扩大到1500倍，居于世界先进行列。 （2）在断路器和避雷器等电器制造方面： 解放时，我国只能制造10kV的充油式断路器； 目前，可制造500kV新型的SF6的断路器；从10kV管式避雷器提高到500kV氧化锌避雷器的制造水平，均已进入了世界先进行列。 （3）以大型电力变压器为例： 1923年，我国生产第一台三相电力变压器50kV A； 1948年，制成国内最大的6.6kV三相2500kV A电力变压器； 本世纪初，我国已能生产500kV的三相750MV A和成组1000kV/250MV A的单相电力变压器，按三相容量计算，制造能力扩大到300倍。 （4）在输电线路方面： 1949年，我国只有一回220kV线路，全部35kV以上输电线仅6475km； 1999年底，我国超高压输电500kV（含直流线路）达22927km ，变电容量达80120MV A ；220kV以上输电线路总长达495123km、变电容量达593690MV A。 （5）在电气化方面： 工业用电量占全部电能生产的71.5%（2001），每年新增发电量的64.6%用于工业用电，其中轻工业用电的年增长率已达14.6%。 农业用电增长也很快，自解放以来，平均每年以24%的高速增长，在全国2300个县中，已有2280个县用上了电。 第三产业用电（包括市政商业和交通通信）和居民用电量到2001年已达电能总生产量的24.61%。 （6）在电力电子和电工新技术领域： 1962年，我国试制出第一个晶闸管； 目前，已能批量生产电流达3000A、电压为8500V的晶闸管，并能研制生产和应用快速、全控器件或设备。 （7）在电力系统方面： 1949年，只有东北、京津唐和上海三个容量不大（分别为646，259和250MW）的电力系统； 2003年，已有11个电力系统发电装机容量超过20000MW，其中东北、华北、华东、
土木学院期末考试基础工程课程试卷答案和评分标准（B）卷 2012——2013学年第一学期第 1页共 3页 题号一二三四五六七总分审核得分 得分 阅卷人 一、填空题：（每空1分，共20分） 1、地基可分为天然地基_和人工地基。 2、明挖基坑时，排除地下水的方法有表面排水法和井点法降低地下水位两种。 3、一般沉井主要有_井壁__、_刃脚、_隔墙、井孔、_凹槽、射水管、封底和盖板等组成。 4、钻孔灌注桩的施工中，常用的清孔方法有：_抽浆清孔_、_掏渣清孔_和换浆清孔_。 5、护筒的作用：固定桩位,并作钻孔导向；保护孔口防止坍塌；隔离孔内外表层水并保持孔内水位高出施工水位以稳固孔壁。 6、湿陷性黄土分为自重湿陷性黄土和非自重湿陷性黄土两类。 7、挤密砂（碎石）桩对松散砂土地基的加固机理主要有_挤密作用、排水减压和砂土地基预振作用。 得分 阅卷人 二、判断题：（每小题1分，共10分） 1、刚性基础必须要满足刚性角的限制。（√） 2、沉井基础混凝土达到设计强度的70%时即可抽撤垫木。（×） 3、桩附近地面大面积堆载的情况会使桩周产生负摩阻力。（√） 4、按照桩的承载性状，桩可以分为挤土桩，部分挤土桩和非挤土桩。（×） 5、群桩承载力等于各单桩承载力之和。（×） 6、当桩侧土层压缩变形大，桩底土层坚硬，中性点位置会上移。（×） 7、当有负摩阻力产生时，桩身轴力在中性点处为零。（×） 8、地基系数随深度变化的比例系数m的单位是kN/m4。（√） 9、挤密砂（碎石）桩法对松散的砂土以及松软的粘性土地基加固机理是完全一致的。（×） 10、桩基承台发生冲剪破坏的原因是承台底配筋率不够。（×） 得分 阅卷人 三、简答题（每小题7分，共35分） 1、简述确定基础埋置深度需要考虑的因素。 答：（1）地基地质条件（1分）；（2）河流冲刷深度（1分）；（3）当地冻结深度（1分）；（4）上部结构形式（1分）；（5）当地的地形条件（1.5分）；（6）保证持力层稳定所需的最小埋置深度（1.5分）。 2、简述沉井基础的适用场合。 答：上部荷载较大，而表层地基土的承载力不足，做扩大基础开挖工作量大，以及支撑困难，但在一定深度下有好的持力层，采用沉井基础与其他深基础相比较，经济上较为合理时。（3分） 在山区河流中，虽然土质较好，但冲刷大，或河中有较大卵石不便桩基础施工时。（2分）岩层表面较平坦且覆盖层薄，但河水较深，采用扩大基础施工围堰有困难时。（2分） 3、简述桩基础的计算和验算项目。 答：拟定桩基础设计方案后，应对桩基础的强度、变形和稳定性进行必要的验算。（1分） （1）单根基桩的验算，包括单桩轴向承载力验算，横向承载力验算，单桩水平位移及墩台顶水平位移验算；（2分） （2）群桩基础承载力和沉降量的验算；（2分） （3）承台强度验算。（2分） … … … … … … … … … 密 … … … … … … … … 封 … … … … … … … … 线 … … … … 精品文档
《电气工程基础》题解（第1章） 1-1 简述我国电力工业的现状和发展前景？ 答：建国以来我国的电力工业得到了飞速的发展，在电源建设、电网建设和电源结构建设等方面均取得了世人瞩目的成就。目前我国电力工业已进入“大机组”、“大电网”、“超高压”、“高自动化”的发展阶段。截至2000年，全国装机容量已达316GW，年发电量1.3*1012KW?h,均居世界第二位，成为一个电力大国。不过与发达国家相比仍有较大差距。主要体现在，我国电力工业的分布和发展还很不平衡，管理水平和技术水平都有待提高，人均占有电力也只有0.25KW。电力工业还需持续、稳步地发展。 我国电力工业地发展方针是一方面优先开发水电、积极发展火电、稳步发展核电、因地制宜利用其他可再生能源发电，搞好水电的“西电东送”和火电的“北电南送”建设；另一方面，要继续深化电力体制改革，实施厂网分开，实行竞价上网，建立竞争、开放、规的电力市场。 随着总装机容量为18200MW的三峡水电站的建成，将为我国的电力工业发展注入强大的活力和深远的影响。2009年三峡电站全部建成投产后，将会通过15回500KV交流输电线路和3回500KV直流双极输电线路，将其巨大的电能向周围的区域电网辐射，逐步建成以三峡电站为核心的全国联合电网。 1-2 电能生产的主要特点是什么？组成电力系统运行有何优点？ 答：电能生产主要有以下特点： ⑴电能的生产和使用同时完成。在任一时刻，系统的发电量只能取决于同一时刻用户的用电量。因此，在系统中必须保持电能的生产、输送、和使用处于一种动态的平衡。 ⑵正常输电过程和故障过程都非常迅速。电能是以电磁波的形式传播的，所以不论是正常的输电过程还是发生故障的过程都极为迅速，因此，为了保证电力系统的正常运行，必须设置完善的自动控制和保护系统。 ⑶具有较强的地区性特点。电力系统的规模越来越大，其覆盖的地区也越来越广，各地区的自然资源情况存在较大差别，因此制定电力系统的发展和运行规划时必须充分考虑地区特点。
题号：808 《电气工程基础》考试大纲 《电气工程基础》科目考试分为两个模块，模块1为《电力电子技术》，模块2为《电机学》，总分150，每个模块个75分。相应考试大纲如下： 模块1 《电力电子技术》考试大纲 一、考试内容 根据我校教学及该科目的特点，考试内容包括电力电子器件和电力电子变换电路两大部分，对考试范围作以下要求: 1.电力电子器件 （1）掌握器件的结构、电气图形符号、工作原理、基本特性、主要参数。 （2）掌握器件的保护电路、缓冲电路及驱动电路的工作原理。 2．电力电子变换电路 电力电子变换电路主要包括整流电路、逆变电路、直流斩波电路等 （1）由晶闸管构成的单相、三相可控整流电路在不同的负载下的工作原理、波形分析和参数计算。 （2）由晶闸管构成的有源逆变电路的工作原理、波形分析和参数计算； 无源逆变电路包括电压型和电流型逆变电路，要求掌握逆变电路的 主要特点和工作原理。 （3）PWM控制技术的基本原理及SPWM逆变电路工作原理及其控制方法，分析SPWM逆变电路的谐波特点。 （4）掌握直流斩波电路（降压变换器、升压变换器、升降压变换器和?UK变换器）的拓扑图、工作原理、电路设计。 （5）掌握软开关的基本概念和典型的软开关电路的工作原理。 二、参考数目 1.林辉.王辉,《电力电子技术》,武汉理工大学出版社,2002年 2.王兆安.黄俊,《电力电子技术》,机械工业出版社, 2001年第四版 3.吴小华.李玉忍等, 《电力电子技术典型题解析及自测试题》,西北工业大 学出版社, 2002年 4.Jai P.Agrawal, 《Power Electronic Systems —Theory and Design》,Tsinghua
