第一章
1 . 1 一台直流电动机的数据为:额定功率N P =25 kW ,额定电压N U =220 V ,额定转速
N n =1 500 r /min,额定效率N η =86 .2 %。试求:
( 1 )额定电流N I ;
( 2 )额定负载时的输入功率N P 1 。
解：（1）直流电动机的:额定功率 N N N N I U P η=
A U P I N N N
N 83.131862
.022010253=??==η
（2） KW P P N
N
N 29862
.025
1==
=η
1 .
2 一台直流发电机的数据为:额定功率N P =12 kW ,额定电压N U =230 V ,额定转速
N n =1 450 r /min,额定效率N η=83 .5 %。试求:
( 1 )额定电流N I ;
( 2 )额定负载时的输入功率N P 1 。
解：（1）直流发电机的:额定功率 N N N I U P =
A U P I N N N 17.52230
10123=?==
（2）KW P P N
N
N 37.14835
.012
1==
=η
1 . 3 一台直流电机,已知极对数p=
2 ,槽数Z 和换向片数K 均等于22 ,采用单叠绕组。 ( 1 )计算绕组各节距; ( 2 )求并联支路数。
解：（1）第一节距 54
2
42221=-=±=
εp Z y ,为短距绕组。 单叠绕组的合成节距及换向器节距均为1,即1==K y y
第二节距41512=-=-=y y y (2) 并联支路数等于磁极数,为4。
1 . 4 一台直流电机的数据为:极数
2 p=4 ,元件数S=120 ,每个元件的电阻为0 . 2 Ω。当转速为1 000 r /min 时,每个元件的平均感应电动势为10 V ,问当电枢绕组为单叠或单波绕组时,电刷间的电动势和电阻各为多少?
解：当电枢绕组为单叠绕组时, 绕组并联支路数等于磁极数,为4,每一条支路串联的元件数为30, 换向器上放置4个电刷,假设一个电刷短路一个元件, 每一条支路有一个元件被短路,则电刷间的电动势为
a E =29?10=290V ;
每一条支路的电阻为 Ω=?=8.52.029R ,4条并联支路的电阻,即电刷间的电阻为 Ω===
45.14
8
.54R R a 当电枢绕组为单波绕组时, 绕组并联支路数为2,每一条支路串联的元件数为60, 换向
器上可以放置4个电刷,至少短路4个元件,则电刷间的电动势为
V E a 5801058=?=
每一条支路的电阻为 Ω=?=6.112.058R 电刷间的电阻为 Ω===8.52
6
.112R R a
1 . 5 已知一台直流电机的极对数p=
2 ,元件数S= Z = K=21 ,元件的匝数c N =10 ,单波绕组,试求当每极磁通Φ=1 . 42 × 2
10-Wb,转速n =1 000 r /min 时的电枢电动势为多少? 解：单波绕组并联支路对数a=1, 电枢总导体数420102122=??==C SN N 电枢电动势 V n a pN E a 8.198********.11
604202602=?????=Φ=-
1 . 6 一台直流电机,极数
2 p=6 ,电枢绕组总的导体数N=400 ,电枢电流a I =10 A ,气隙每极磁通Φ=0 . 21 Wb 。试求采用单叠绕组时电机的电磁转矩为多大?如把绕组改为单波绕组,
保持支路电流a i 的数值不变,电磁转矩又为多大? 解: 电枢绕组为单叠绕组时,并联支路对数a=p=3, 电磁转矩 m N I a pN T a ?=?????=Φ=
69.1331021.03
1416.32400
32π 如果把电枢绕组改为单波绕组, 保持支路电流a i 的数值不变,则电磁转矩也不变,仍为 133.69m N ?,因为无论是叠绕组还是波绕组,所有导体产生的电磁转矩的方向是一致
的, 保持支路电流a i 不变,就保持了导体电流不变,也就保持了电磁转矩不变。 也可以用计算的方法: 单叠绕组时并联支路数为6, 支路电流 A I i a a 6
10
6== 改为单波绕组, 保持支路电流a i 的数值不变,仍为A 6
10
,而并联支路数为2 (a=1), 电枢电流A i I a a 3102=
= 电磁转矩 m N T ?=?????=
69.1333
10
21.011416.324003。
1 . 7 一台他励直流电机,极对数p=
2 ,并联支路对数a =1 ,电枢总导体数N=372 ,电枢回路总电阻a R =0 .208 Ω,运行在U=220 V ,n =1 500 r /min, Φ=0 . 011 Wb 的情况下。Fe P =362 W ,mec P =204 W ,试问:
( 1 )该电机运行在发电机状态还是电动机状态? ( 2 )电磁转矩是多大?
( 3 )输入功率、输出功率、效率各是多少?
解: (1) V n a pN E a 6.2041500011.01
60372
260=????=Φ=
,低于电源电压U=220 V,所以电机运行在电动机状态。 (2) A R E U I a a a 74208
.06
.204220=-=-= m N I a pN T a ?=?????=Φ=
39.9674011.01
1416.3237222π (3) 输入功率 KW W UI P 28.1616280
742201==?== 输出功率 204362208.074162802
12--?-=---=m ec Fe cua P P P P P
=14575W=14.575KW 效率 895.028
.16575.1412===
P P η=89.5%
1 . 8 如果直流电机的电枢绕组元件的形状如题1 . 8图所示,则电刷应放在换向器的什么位
置上?
题1 . 8图 某种电枢绕组 元件的形状
解: 电刷在换向器的位置应使被电刷短路的元件感应电动势为零。对于对称元件,电刷
中心线与磁极中心线重合。对于题中的不对称元件,当电枢旋转,使该元件中心线与N 极中心
线对齐时, 电刷应将该元件短路,若换向片宽度为B,则电刷中心线偏离磁极中心线的偏移量
2
21B
y -=
δ,1y 是元件第一节距。
1 .9 一台并励直流电动机的额定数据为: N U =220 V , N I =9
2 A , a R =0 . 08 Ω,
f R =88 . 7 Ω, N η=86 %,试求额定运行时:
( 1 )输入功率; ( 2 )输出功率; ( 3 )总损耗; ( 4 )电枢回路铜损耗;
( 5 )励磁回路铜损耗; ( 6 )机械损耗与铁损耗之和。
解: ( 1 )输入功率 KW W I U P N N 24.2020240922201==?==
( 2 )输出功率KW P P 406.1786.024.2012=?==η
( 3 )总损耗 KW P P P 834.2406.1724.2021=-=-=?
(4) A R U I f N f 48.27
.88220
=== A I I I f N a 52.8948.292=-=-=
电枢回路铜损耗 W R I P a a cua 64108.052.8922=?==
( 5 )励磁回路铜损耗 W R I P f f cuf 5.5457.8848.22
2
=?==
( 6 )机械损耗与铁损耗之和为
W P P P P P c u f c u a Fe m ec 5.16475.5456412834=--=--?=+
1 . 10 一台并励直流电动机的额定数据为, N P =17 kW , N I =9
2 A , N U =220 V ,
a R =0 . 08 Ω, N n =1 500 r /min,电枢回路总电阻R=0 .1 Ω,励磁回路电阻f R =110 Ω,试求:
( 1 )额定负载时的效率;
( 2 )额定运行时的电枢电动势a E ; ( 3 )额定负载时的电磁转矩。
解: ( 1 )额定负载时的输入功率 KW W I U P N N 24.2020240922201==?== 84.024
.2017
1===
P P N N η=84% (2) A R U I f N f 2110
220
===
A I I I f N a 90292=-=-= V RI U E a N a 211901.0220=?-=-=
( 3 )额定负载时的电磁转矩
m N n P P T N N N ?=????==Ω=2.1081500
1416.3210176060/23
π
1 .11 一台并励直流发电机,电枢回路总电阻a R =0 . 25 Ω,励磁回路电阻f R =44 Ω,当端电压N U =220 V ,负载电阻L R =4 Ω时,试求: ( 1 )励磁电流和负载电流; (
2 )电枢电动势和电枢电流; (
3 )输出功率和电磁功率。
解: (1) A R U I f N f 544
220===
A R U I L N L 554220
==
= (2) A I I I f L a 60555=+=+=
a a N a I R U E +==220+0.25?60=235 V
(3) 输出功率 L N I U P =2=220?55=12100W=12.1KW
电磁功率 cuf cua M P P P P ++=2=12.1+3
-2
3
-2
104451025.060??+?? = 12.1+0.9 +1.1=14.1KW
1 . 1
2 一台他励直流发电机,额定转速为1 000 r /min,当满载时电压为220 V ,电枢电流为10 A ,励磁电流保持为2 .5 A 。已知在n =750 r /min 时的空载特性如下表所列:
试求:
( 1 )转速为额定、励磁电流保持2 . 5 A 时的空载电动势;
( 2 )如果将发电机改为并励,且n =N n ,为保持同样的空载电动势,磁场回路的电阻应为多少?
( 3 )如果保持磁场回路电阻不变,电机为并励,此时能够自励建压的临界转速为多少? ( 4 )如果保持n =N n ,电机为并励,此时能够自励建压的临界电阻为多少?
解: (1) n C E e a Φ= a E 与n 成成正比,转速为额定、励磁电流保持2 . 5 A 时的空载电动势为 V E a 7.234750
1000
176=?
= (2) A I f 5.2=, min /1000r n =,A I a 10= 时的电压U=220V ,可知电枢电阻压降为 234.7-220=14.7V , 电枢电阻为14.7/10=1.47Ω,将发电机改为并励,设励磁电流要增加X,为(2.5+X),X 比较小，可以认为a E 与励磁电流成比例增大为)5.25
.27
.234X +?（,空载时电枢电流就是励磁电流,产生的电枢电阻压降为)5.210
7
.14X +?（,保持同样的空载电动势234.7V 不变,得到方程式
7.234)5.210
7
.14)5.25.27.234=+?-+?X X （（ (938.8-14.7)X=36.75 X=36.75/924.1=0.0398A
f I =2.5+0.0398=2.5398A
磁场回路的电阻为Ω==
4.925398
.27
.234f R
(3) 当磁场回路的电阻为92.4Ω不变时,要产生如表中的最小励磁电流0.4A 时, 励磁绕组电压为0.4?92.4=36.96V ,加上电枢电阻压降(14.7/10) ?0.4,其和即为电电枢电动势
V E a 548.374.010
7
.1496.36=?+=
此时电机能够自励建压的临界转速为
min /4.85333
548
.37750r n =?
= 若电机转速低于临界转速, 励磁电流小于0.4A,电压就建立不起来。 (4) min /1000r n n N == A I f 4.0= 时, V E a 44750
1000
33=?
=,减减去电枢电阻压降(14.7/10) ?0.4,其差V 4.434.010
7
.14-44=?）（即为励磁绕组电压,所以临界电阻为 Ω==
5.1084
.04
.43cf R 若励磁电阻大于108.5Ω, 电压就建立不起来。
第二部分??直流电动机的电力拖动 一、填空题： 1、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。 （U=UN 、φ=ΦN ，电枢回路不串电阻；n ；Tem 2、直流电动机的起动方法有____ ___。（降压起动、电枢回路串电阻起动） 3、如果不串联制动电阻，反接制动瞬间的电枢电流大约是电动状态运行时电枢电流的_______倍。 （2） 4、当电动机的转速超过_______时，出现回馈制动。（理想空载转速） 5、拖动恒转转负载进行调速时，应采_______调速方法，而拖动恒功率负载时应采用_______调速方法。（降压或电枢回路串电阻；弱磁） 1、直流电动机的人为特性都比固有特性软。（??）（F ） 2、直流电动机串多级电阻起动。在起动过程中，每切除一级起动电阻，电枢电流都将突变。（??） （T ） 3、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。（??） （T ） 4、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。（??） （F ） 5、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。（??） （T ） 三、选择题 1、电力拖动系统运动方程式中的GD2反映了：（2） （1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一个整体物理量。 2、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3） （1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。 3、直流电动机采用降低电源电压的方法起动，其目的是：（2）（1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。 4、当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（2）（1）能耗制动状态；（2）反接制动状态；（3）回馈制动状态。 5、他励直流电动机拖动恒转矩负载进行串电阻调速，设调速前、后的电枢电流分别为I 1和I 2，那么：（2）（1）I 1I 2。 四、简答题： 1、电力拖动系统稳定运行的条件是什么？（电动机的机械特性与负 载的转矩特性必须有交点，且在交点处，满足em L dT dT dn dn ） 2、何谓电动机的充分利用？(所谓电动机的充分利用是指电动机无论在额定转速下运行,还是调速过程中处于不同转速下运行,其电枢电流都等于额定值。) 一台他励直流电动机数据为：P N =，U N =110V ，I N =，n N =1500r/min ，电枢回路电阻R a =Ω，求：（1）U=U N ，Φ=ΦN 条件下，电枢电流I a =60A 时转速是多少？（2） U=U N 条件下，主磁通减少15%，负载转矩为T N 不变时，电动机电枢电流与转速是多少？（3）U=U N ，Φ=ΦN 条件下，负载转矩为，转速为（—800）r/min ，电枢回路应串入多大电阻？
《电机与拖动》参考答案 2-1 （1） 切削功率: W FV P s m d n V r j j j n n L f f 38009.1*2000/9.1215.0*6067.241*22*602min /67.2412 *5.1*21450 321========= ππ （2） 电动机输出功率：W P P L 6.52129 .0*9.0*9.03800 3 212== = ηηη （3） 系统总飞轮转矩： 2 2 222222 322212 2 2 2 12 2 1 22 2.55.425.0 3.05.05.32*5.1*295.1*27.2225.3m N j j j GD j j GD j GD GD GD d c b a =+++=+++=+ + + = （4） 电动机电磁转矩： M N j j j FD T T L .29.349 .0*9.0*9.0*2*5.1*22 /15.0*20002/3213213 212=== = ηηηηηη （5） 不切削时的电动机电磁转矩： 忽略损耗时的电动机电磁转矩 ! M N j j j FD T .252 *5.1*22 /15.0*20002/'3212=== 传动机构阻转矩：M N T T T .29.92529.34'220=-=-= 加速时电动机转矩：M N dt dn GD T T .19800*375 55.429.937520=+=+= 2-2 （a ） 减速dt dn GD T T L 3752= - （b ） 减速dt dn GD T T L 3752= -- （c ） 加速dt dn GD T T L 3752= + （d ） 减速dt dn GD T T L 3752= --
第二部分 直流电动机的电力拖动 一、填空题： 1、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。 （U=UN 、φ=ΦN ，电枢回路不串电阻；n ；Tem 2、直流电动机的起动方法有____ ___。（降压起动、电枢回路串电阻起动） 3、如果不串联制动电阻，反接制动瞬间的电枢电流大约是电动状态运行时电枢电流的_______倍。 （2） 4、当电动机的转速超过_______时，出现回馈制动。（理想空载转速） 5、拖动恒转转负载进行调速时，应采_______调速方法，而拖动恒功率负载时应采用_______调速方法。（降压或电枢回路串电阻；弱磁） 1、直流电动机的人为特性都比固有特性软。（ ）（F ） 2、直流电动机串多级电阻起动。在起动过程中，每切除一级起动电阻，电枢电流都将突变。（ ） （T ） 3、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。（ ） （T ） 4、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。（ ） （F ） 5、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。（ ） （T ） 三、选择题 1、电力拖动系统运动方程式中的GD2反映了：（2） （1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一个整体物理量。 2、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3） （1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。 3、直流电动机采用降低电源电压的方法起动，其目的是：（2）（1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。 4、当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（2）（1）能耗制动状态；（2）反接制动状态；（3）回馈制动状态。 5、他励直流电动机拖动恒转矩负载进行串电阻调速，设调速前、后的电枢电流分别为I 1和I 2，那么：（2）（1）I 1I 2。 四、简答题： 1、电力拖动系统稳定运行的条件是什么？（电动机的机械特性与负载的转矩特性必须有交点，且在交点处，满足em L dT dT dn dn <） 2、何谓电动机的充分利用？(所谓电动机的充分利用是指电动机无论在额定转速下运行,还是调速过程中处于不同转速下运行,其电枢电流都等于额定值。) 一台他励直流电动机数据为：P N =7.5kW ，U N =110V ，I N =79.84A ，n N =1500r/min ，电枢回路电阻R a =0.1014Ω，求：（1）U=U N ，Φ=ΦN 条件下，电枢电流I a =60A 时转速是多少？（2） U=U N 条件下，主磁通减少15%，负载转矩为T N 不变时，电动机电枢电流与转速是多少？（3）U=U N ，Φ=ΦN 条件下，负载转矩为0.8T N ，转速为（—800）r/min ，电枢回路应串入多大电阻？ 解：（1）0.068N a N e N N U R I C n -Φ== （2）N T 不变时，em T 不变，即T N N T a C I C I Φ=Φ （3）不计空载转矩时，em L T T =，故： 解得： 2.69B R =Ω 第五部分 异步电动机 一、填空题： 1、当s 在_______范围内，三相异步电机运行于电动机状态，此时电磁转矩性质为_______；在_______范围内运行于发电机状态，此时电磁转矩性质为_______。（0～１；反电动势；－∞～０；制动转矩）
《电机及其应用》自测题 一、填空题 1、变压器的作用是将某一等级的交流( )变换成另一等级的交流( )。 2、变压器一次电势和二次电势之比等于( )和( )之比。 3、电力变压器中的变压器油主要起( )、( )和( )作用。 4、电力变压器的分接开关是用来改变变压器电压( )的装置，以便达到调节副边( )的目的。 5、变压器的额定电压和额定电流均指变压器的( )电压和( )电流。 6、变压器空载时的损耗主要是由于( )的磁化所引起的( )和( )损耗。 7、在测试变压器参数时，须做空载试验和短路试验。为了便于试验和安全，变压器的空载试验一般在( )加压；短路试验一般在
( )加压。 8、变压器铁芯饱和程度愈高，其励磁电抗Xm就愈( )。 9、若将变压器低压侧参数折算到高压侧时，其电势(或电压)应( )、电流应( )、电阻(或电抗)应( )。10、三相组式变压器各相磁路( )，三相芯式变压器各相磁路( )。 11、三相变压器组不能采用( )连接方法，而三相芯式变压器可以采用。 12、变压器并联运行的条件是( )、( )、( )。 13、当三相变压器接成星形(Y)时，其线电压是相电压的( )倍，线电流与相电流( )。 14、当三相变压器接成三角形(D)时，其线电压与相电压( )，线电流是相电流的( )倍。 15、变压器在运行时，当( )和( )损耗相等时，效率最高。 16、有两台变压器，额定电压分别为10kV／和／，两台变压器的变比差值△K为( )，若其它条件满足并联运行，根据计算结果，
这两台变压器( )并联运行。 17、三绕组变压器的额定容量是指( )。 18、自耦变压器与同容量的两绕组变压器比较，它的空载电流( )。 19、自耦变压器适用于一、二次侧( )相差不大的场合，一般在设计时，变比Ka( )。 20、电焊变压器实际上是一台( )的降压变压器，它的外特性( )，短路电流( )。 21、整流变压器的容量一般取一、二次绕组容量的( )，又称为( )。 22、单相绕组的感应电势与( )、( )和( )成正比。 23、线圈的短距系数表示了短距线圈比整距线圈产生的电势( )的程度。 24、线圈的分布系数表示线圈分布放置后，其合成电势比线圈集中放置时电势( )的程度。 25、主极磁场非正弦分布引起的( )，对相电势的大小影响( )，主要影响了电势的( )。
第一章 1 . 1 一台直流电动机的数据为:额定功率N P =25 kW ,额定电压N U =220 V ,额定转速 N n =1 500 r /min,额定效率N η =86 .2 %。试求: ( 1 )额定电流N I ; ( 2 )额定负载时的输入功率N P 1 。 解：（1）直流电动机的:额定功率 N N N N I U P η= A U P I N N N N 83.131862 .022010253 =??== η （2） KW P P N N N 29862 .025 1== = η 1 . 2 一台直流发电机的数据为:额定功率N P =12 kW ,额定电压 N U =230 V ,额定转速 N n =1 450 r /min,额定效率N η=83 .5 %。试求: ( 1 )额定电流N I ;
( 2 )额定负载时的输入功率N P 1 。 解：（1）直流发电机的:额定功率 N N N I U P = A U P I N N N 17.52230 10123=?== （2）KW P P N N N 37.14835 .012 1== = η 1 . 3 一台直流电机,已知极对数p= 2 ,槽数Z 和换向片数K 均等于22 ,采用单叠绕组。 ( 1 )计算绕组各节距; ( 2 )求并联支路数。 解：（1）第一节距 54 242221=-=±= εp Z y ,为短距绕组。 单叠绕组的合成节距及换向器节距均为1,即1==K y y 第二节距41512=-=-=y y y (2) 并联支路数等于磁极数,为4。 1 . 4 一台直流电机的数据为:极数 2 p=4 ,元件数S=120 ,每个元件的电阻为0 . 2 Ω。当转速为1 000 r /min 时,每个元件的平均
电机与拖动练习题 1、他励直流电动机采用电枢电压反接制动迅速停车，位能性负载，当n=0时不断开电源，电机最后稳定运行在回馈制动状态。 A. 正确 B. 错误 正确：【A】 2、三相绕线式异步电动机反接制动时机械功率。 A. 正确 B. 错误 正确：【A】 3、只要电磁转矩等于负载转矩，电力拖动系统就能在某一转速下平衡稳定的运行。 A. 正确 B. 错误 正确：【B】 4、他励直流发电机的效率一直随着负载电流的增大而增大。 A. 正确 B. 错误 正确：【B】 5、直流发电机电刷位于几何中心线上，若磁路不饱和，这时仅产生交轴电枢反应。 A. 正确 B. 错误 正确：【A】 6、在三相异步交流电动机中，如果将绕组三出线头中任二个接头换接一下，电机将反方向旋转。 A. 正确 B. 错误
7、降低电源电压调速的他励直流电动机带额定恒转矩负载稳态运行时，不论转矩高低，电枢电流。 A. 正确 B. 错误 正确：【A】 8、由变压器一相电动势表达式可知，相量落后于相量90。 A. 正确 B. 错误 正确：【A】 9、若要改变异步电动机的转向，可以改变定子绕组中三相电流的相序来实现。 A. 正确 B. 错误 正确：【A】 10、单相变压器原/副绕组的标志方式不仅与绕组的绕制方式有关，还与绕组的首端A（a）和尾端X()有关。 A. 正确 B. 错误 正确：【B】 11、直流电机实质上是一台带有换向器的交流电机。 A. 正确 B. 错误 正确：【A】 12、直流电动机反接制动过程的机械特性一定是一条过原点的直线。 A. 正确 B. 错误
13、直流发电机电枢导体感应电动势和电流都是直流电。 A. 正确 B. 错误 正确：【B】 14、若将变压器副边绕组向原边折算，则折算前后电流关系为。 A. 正确 B. 错误 正确：【B】 15、自耦变压器的绕组容量是变压器容量的。 A. 正确 B. 错误 正确：【B】 16、改变并励直流电动机电源的极性，电动机旋转方向反向。 A. 正确 B. 错误 正确：【B】 17、采用电动机惯例的一台他励直流电动机则电动机运行于倒拉反转状态。 A. 正确 B. 错误 正确：【A】 18、额定电压为的单相变压器，短路阻抗，负载阻抗为,从一次侧看进去总阻抗大小为。 A. 正确 B. 错误 正确：【A】 19、三相异步电动机在轻载运行时，适当的降低电源电压，可以起到

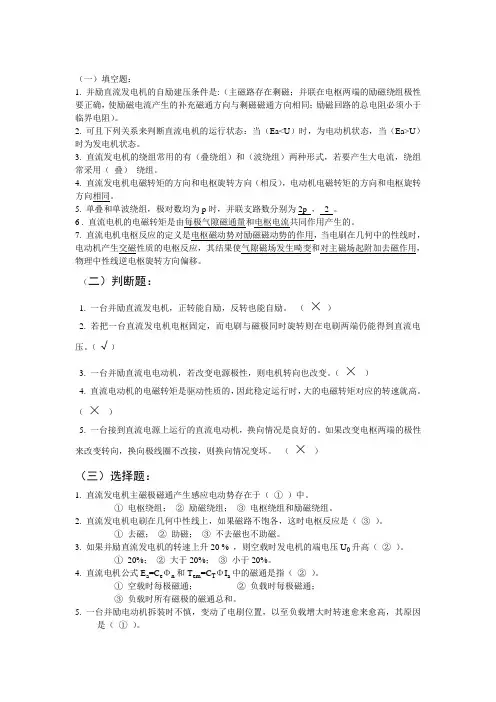

《电机与拖动基础》试题库及答案 第一部分直流电机 一、填空题： 1、并励直流发电机自励建压的条件是_______;_______;_______。(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻) 2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。（E a〈U；E a〉U） 3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。（叠绕组；波绕组；叠） 4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。（相反；相同） 5、单迭和单波绕组，极对数均为p时，并联支路数分别是_______，_______。（2p；2） 6、直流电机的电磁转矩是由_______和_______共同作用产生的。（每极气隙磁通量；电枢电流） 7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用） 二、判断题 1、一台并励直流发电机，正转能自励，若反转也能自励。（）（F） 2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。（）（T） 3、一台并励直流电动机，若改变电源极性，则电机转向也改变。（F） 4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。（）（F） 三、选择题 1、直流发电机主磁极磁通产生感应电动势存在于（）中。（1） （1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组 2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（3） （1）去磁；（2）助磁；（3）不去磁也不助磁。 3、如果并励直流发电机的转速上升20%，则空载时发电机的端电压U0升高（）。（2） （1）20%；（2）大于20%；（3）小于20%。 四、简答题 1、直流发电机的励磁方式有哪几种？ （他励；自励（包括并励，串励和复励）） 2、如何确定换向极的极性，换向极绕组为什么要与电枢绕组相串联？ （使换向极产生的磁通与电枢反应磁通方向相反。对于直流发电机而言，换向极性和电枢要进入的主磁极性相同；而对于直流电动机，则换向极极性和电枢要进入的主磁极极性相反。
第五章 5 . 1 什么是直流伺服电机的电枢控制方式?什么是磁场控制方式? 答: 将直流伺服电机的电枢绕组接控制电压,励磁绕组接恒定电压的控制方式称为电枢控 制方式;将励磁绕组接控制电压, 电枢绕组接恒定电压的控制方式称为磁场控制方式。 5 . 2 为什么直流伺服电机常采用电枢控制方式而不采用磁场控制方式? 答: 直流伺服电机采用电枢控制方式时, 控制电压加在电枢绕组上, 励磁绕组接恒定电压, 控制精度高,线性度好; 采用磁场控制方式时, 电枢绕组接恒定电压, 控制电压加在励磁绕组 上,由于磁路的非线性, 控制精度较差,性能较差,所以直流伺服电机常采用电枢控制方式而不 采用磁场控制方式 5 . 3 直流伺服电机采用电枢控制方式时,始动电压是多少?与负载大小有什么关系? 答: 直流伺服电机采用电枢控制方式时,始动电压 0C U = T C RT ,与负载大小成正比。 5 . 4 常有哪些控制方式可以对交流伺服电机的转速进行控制? 答: 或通过改变控制电压的幅值,或改变控制电压的相位,或同时改变控制电压的幅值和相 位,都可以对交流伺服电机的转速进行控制,所以常有幅值控制、相位控制和幅值—相位控制 等三种控制方式对交流伺服电机的转速进行控制。 5 . 5 何谓交流伺服电机的自转现象?怎样消除自转现象?直流伺服电机有自转现象吗? 答: 转动中的交流伺服电机在控制电压为零时继续转动而不停止转动的现象,称为交流伺 服电机的自转现象。增加交流伺服电机的转子电阻可以消除自转现象。直流伺服电机没有自
转现象。 5 . 6 幅值控制和相位控制的交流伺服电机,什么条件下电机气隙磁动势为圆形旋转磁 动势? 答: 当控制电压C U 与励磁电压f U 大小相等、相位差为090时, 幅值控制和相位控制的交 流伺服电机,其气隙磁动势为圆形旋转磁动势。 5 . 7 为什么交流伺服电机常采用幅值-相位控制方式? 答: 幅值-相位控制方式只需要电容器和电位器,不需要复杂的移相装置, 控制设备简单;而 幅值控制方式或者相位控制方式都需要移相装置,所以交流伺服电机常采用幅值-相位控制 方式。 5 . 8 为什么直流测速发电机的转速不宜超过规定的最高转速?为什么所接负载电阻不 宜低于规定值? 答: 直流测速发电机的转速愈高,感应电动势就愈大,当负载不变时,电枢电流也愈大, 电枢 反应的去磁作用就愈强,输出的端电压下降愈多,误差愈大。负载电阻愈小, 电枢电流也就 愈大, 电枢反应的去磁作用就愈强, 误差愈大。所以直流测速发电机的转速不宜超过规定
绪论 1、电机是_________________________的电力机械设备。（根据电磁感应原理实现机电能量转换） 2、电机可分为______、______、______、______四类。（变压器、直流电机、交流电机、控制电机） 3、电力拖动装置一般由________、_______、_________、__________和________等基本环节所组成。（电动机、传动机构、生产机械、控制设备、电源） 第一章直流电机 （一）填空题： 1、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。（E a〈U；E a〉U） 2、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。（叠绕组；波绕组；叠） 3、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。（相反；相同） 4、直流电机的电磁转矩是由_______和_______共同作用产生的。（每极气隙磁通量；电枢电流） 5、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。（U=U N、φ=ΦN，电枢回路不串电阻；n；T em） 6、直流电动机的起动方法有_____________、______________、_____________。（直接起动、电枢回路串变阻器起动、降压起动） 7、当电动机的转速超过_______时，出现回馈制动。（理想空载转速）
8、拖动恒转矩负载进行调速时，应采_______调速方法，而拖动恒功率负载时应采 用_______调速方法。（电枢串电阻或调节电枢电压；弱磁） （二）判断题 1、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能 得到直流电压。（）√ 2、一台并励直流电动机，若改变电源极性，则电机转向也改变。（）× 3、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的 转速就高。（）× 4、直流电动机的人为特性都比固有特性软。（）× 5、直流电动机串多级电阻起动。在起动过程中，每切除一级起动电阻，电枢电流 都将突变。（）√ 6、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象 限内。（）√ 7、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运 行。（）× 8、一台接在直流电源上的并励电动机，把励磁绕组的两个端头对调后，电动机就会反转。（）√ 9、直流电机中，换向极的作用是改善换向，所以只要装置换向极都能起到改善换向的作用。（）× 10、直流电动机的电磁转矩在电动状态时是驱动性质的转矩，当增大电磁转矩时，电动机的转速将会上升。（）× 11、直流电机电刷组的数目一般等于主磁极的数目。（）√
电机与拖动基础复习题 一、填空题 1、直流电机的基本原理是建立在电和磁相互作用的基础上，同一台直流电机既可以作为电动机运行，又能作为发电机运行的原理，称为电机的可逆原理。 2、发电机是将机械能转变为电能，而电动机是将电能转变为机械能， 3、换向器的作用，是发电机中，能使线圈中的交变电动势转换成电刷间的直流电动势；在电动机中，将外面通入电刷的直流电流转换成电枢线圈中所需的交变电流。 4、在直流电机中，电磁转矩是由电枢电流与气隙磁场相互作用产生的电磁力所形成的；其大小正比于每极磁通和电枢电流；方向由主磁场方向和电枢电流方向决定，只要改变其中的一个方向，电磁转矩的方向将随之改变，而两个方向同时改变时，则电磁转矩方向不变。 7、直流电动机按励磁方式可分为：他励、并励、串励和复励四种。 8、电力拖动系统一般由电动机、生产机械的工作机构、传动机构、控制设备以及电源组成。 9、电动机从空载到额定负载时，转速下降不多，称为硬机械特性；转速下降较多，称为软机械特性。 10、无论直流发电机或直流电动机在工作时，电枢都有电动势和电流，把这两个量的乘积叫做电磁功率。 11、当直流电动机的动转矩（T-T L）等于零时，系统处于恒转速运行的稳态；动转矩大于零时，系统处于加速运动的过渡过程中；动转矩小于零时，系统处于减速运动的过度过程中。 12、异步电动机的电气制动有能耗制动、反接制动和回馈（再生）制动三种。 13、直流电动机的调速方法有电枢绕组回路串电阻调速、弱磁调速和降低电源电压调速三种方法。 14、在绕制多绕组变压器时，为了便于绕组与铁芯的绝缘，一般将高压绕组放在最外层，低压绕组或中压绕组放在内层。 15、变压器只能传递交流电能，而不能产生电能；它只能改变交流电压或电流的大小，不改变频率。 17、三相异步电动机分为鼠笼式和绕线式两种，主要由定子和转子两大部分组成，其中前者的作用是产生旋转磁场，后者的作用是带动其它机械设备旋转。 18、某三相异步电动机铭牌上标明：电压为660/1140V，接法为Y/Δ。当电源电压为660伏时，电动机应作Δ联接，为1140伏时应作Y联接。 19、电动机的转速由零上升到额定转速的过程叫做起动。电动机的直接起动电流是额定电流的4~7倍，一般将起动电流限制在2~2.5倍额定范围内。 20、只要改变磁极对数p、电源频率f、转差率s三个参数中的任一个，三相异步电动机的转速就会随着变化。 21、同步电动机的转子转速与旋转磁场的转速相同，与负载的大小无关。 22、只要调换三相电源的任何两相的相序，就可以改变旋转磁场的转向。 23、电动机在连续工作方式下，其额定功率应等于或略小于负载轴功率。 24、交流接触器中短路环的作用是减少其吸合时产生的振动和噪声。 25、速度继电器主要用于电动机反接制动控制电路中，当反接制动的转速下降到接近零时能自动及时切断电源。
学年度第一学期 自动化系《电机与电力拖动基础》期末考试试卷（） 年级专业自动化班级学号姓名 注：1、共120分钟，总分100分 2、此试卷适用自动化专业本科 一、选择题（每小题2分，共20分） 1．他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3） （1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。 2．直流电动机采用降低电源电压的方法起动，其目的是：（2） （1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。 3．他励直流电动机拖动恒转矩负载进行串电阻调速，设调速前、后的电枢电流分别为I1和I2，那么：（2） （1）I1
①电源电压；②气隙大小；③定、转子铁心材质；④定子绕组的漏阻抗。 7．三相异步电动机在运行中，把定子两相反接，则转子的转速会：② ①升高；②下降一直到停转；③②下降至零后再反向旋转；④下降到某一稳定转速。 8．三相异步电动机能画出像变压器那样的等效电路是由于：② ①它们的定子或原边电流都滞后于电源电压；②气隙磁场在定、转子或主磁通在原、副边都感应电动势；③它们都有主磁通和漏磁通；④它们都由电网取得励磁电流。 9．三相异步电动机的与固有机械特性相比，人为机械特性上的最大电磁转矩减小，临界转差率没变，则该人为机械特性是异步电动机的：（3） （1）定子串接电阻的人为机械特性；（2）转子串接电阻的人为机械特性；（3）降低电压的人为机械特性。 10．一台三相异步电动机拖动额定转矩负载运行时，若电源电压下降10%，这时电动机的电磁转矩：（1） （1）T em =T N ;(2) T em =0.81 T N ;(3) T em =0.9T N 。 二、填空题：（共20分） 1、（4分）他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。 （U=UN 、φ=ΦN ，电枢回路不串电阻；n ；Tem ） 2、（2分）三相变压器的联结组别不仅与绕组的_______和_______有关，而且还与三相绕组的_______有关。 （绕向；首末端标记；联结方式） 3.当s 在_______范围内，三相异步电机运行于电动机状态，此时电磁转矩性质为_______；在_______范围内运行于发电机状态，此时电磁转矩性质为_______。（0～１；反电动势；－∞～０；制动转矩） 4.三相异步电动机根据转子结构不同可分为___ ____和__ _____两类。（笼型异步电动机和绕线型异步电动机） 5.一台6极三相异步电动机接于50H Z 的三相对称电源；其s=0.05，则此时转子转速为_______r/min ，定子旋转磁势相对于转子的转速为_______r/min 。（950；50） 6. 对于绕线转子三相异步电动机，如果电源电压一定，转子回路电阻适当增大，则起动转矩_______，最大转矩_______。（增大；不变） 7. 三相异步电动机的过载能力是指______。 (N m T T /) 8. 拖动恒转矩负载运行的三相异步电动机，其转差率s 在_______范围内时，电动机都能稳定运行。 (m s 0) 9. 三相异步电动机拖动恒转矩负载进行变频调速时，为了保证过载能力和主磁通不变，则U 1应随f 1按_______规律调节。 (正比)
电机与拖动基础 第一章电机的基本原理 (1) 第二章电力拖动系统的动力学基础 (6) 第三章直流电机原理 (12) 第四章直流电机拖动基础 (14) 第五章变压器 (29) 第六章交流电机的旋转磁场理论 (43) 第七章异步电机原理 (44) 第八章同步电机原理 (51) 第九章交流电机拖动基础 (61) 第十章电力拖动系统电动机的选择 (73)
第一章 电机的基本原理 1-1 请说明电与磁存在哪些基本关系，并列出其基本物理规律与数学公式。 答： 电与磁存在三个基本关系，分别是 （1）电磁感应定律：如果在闭合磁路中磁通随时间而变化，那么将在线圈中感应 出电动势。感应电动势的大小与磁通的变化率成正比，即 t ΦN e d d -= 感应电动势的方向由右手螺旋定则确定，式中的负号表示感应电动势试图阻止闭合磁路 中磁通的变化。 （2）导体在磁场中的感应电动势：如果磁场固定不变，而让导体在磁场中运动， 这时相对于导体来说，磁场仍是变化的，同样会在导体中产生感应电动势。这种导体在 磁场中运动产生的感应电动势的大小由下式给出 Blv e = 而感应电动势的方向由右手定则确定。 （3）载流导体在磁场中的电磁力：如果在固定磁场中放置一个通有电流的导体， 则会在载流导体上产生一个电磁力。载流导体受力的大小与导体在磁场中的位置有关， 当导体与磁力线方向垂直时，所受的力最大，这时电磁力F 与磁通密度B 、导体长度l 以及通电电流i 成正比，即 Bli F = 电磁力的方向可由左手定则确定。 1-2 通过电路与磁路的比较，总结两者之间哪些物理量具有相似的对应关系（如电阻与磁 阻），请列表说明。 答： 磁路是指在电工设备中，用磁性材料做成一定形状的铁心，铁心的磁导率比其他物 质的磁导率高得多，铁心线圈中的电流所产生的磁通绝大部分将经过铁心闭合，这种人 为造成的磁通闭合路径就称为磁路。而电路是由金属导线和电气或电子部件组成的导电
《电机及拖动基础》（3版） 浙江机电职业技术学院胡幸鸣主编 思考题与习题 解答
第一章 直流电机 1-1 在直流电机中，电刷之间的电动势与电枢绕组某一根导体中的感应电动势有何不同？ 解：前者是方向不变的直流电动势，后者是交变电动势；前者由多个电枢元件（线圈）串联而成，电动势相对后者的绝对值要大。 1-2 如果将电枢绕组装在定子上，磁极装在转子上，则换向器和电刷应怎样放置，才能作直流电机运行？ 解：换向器放置在定子上，电刷放置在转子上，才能作直流电机运行 1-3 直流发电机和直流电动机中的电磁转矩T 有何区别？它们是怎样产生的？而直流发电机和直流电动机中的电枢电动势，a E 又有何区别？它们又是怎样产生的？ 解：直流发电机的电磁转矩T 是制动性质的，直流电动机的电磁转矩T 是驱（拖）动性质的，它们都是由载流导体在磁场中受到的电磁力，形成了电磁转矩；直流发电机的电枢电动势E a 大于电枢端电压U ，直流电动机的电枢电动势E a 小于电枢端电压U ，电枢电动势E a 都是运动导体切割磁场感应产生的。 1-4 直流电机有哪些主要部件？各起什么作用？ 解：直流电机的主要部件有定子：主磁极（产生主极磁场）、机座（机械支撑和导磁作用）、换向极（改善换向）、电刷（导入或导出电量）；转子：电枢铁心（磁路的一部分，外圆槽中安放电枢绕组）、电枢绕组（感应电动势，流过电流，产生电磁转矩，实现机电能量转换）、换向器（与电刷一起，整流或逆变） 1-5 直流电机里的换向器在发电机和电动机中各起什么作用？ 解：换向器与电刷滑动接触，在直流发电机中起整流作用，即把线圈（元件）内的交变电整流成为电刷间方向不变的直流电。在直流电动机中起逆变作用，即把电刷间的直流电逆变成线圈（元件）内的交变电，以保证电动机能向同一个方向旋转。 1-6 一台直流发电机，m in,/1450,230,145r n V U kW P N N N ==-求该发电机额定电流。 解： A U P I N N N 43.630230 101453 =?== 1-7 一台型直流发电机，m in,/1500%,90,220,160r n V U kW P N N N N ===-η求该额定电流是多少？ 解： A U P I N N N N 08.8089 .022*******=??== η
第二章 直流电动机的电力拖动 2.1 答：由电动机作为原动机来拖动生产机械的系统为电力拖动系 统。一般由电动机、生产机械的工作机构、传动机构、控制设备及电源几部分组成。电力拖动系统到处可见，例如金属切削机床、桥式起动机、电气机车、通风机、洗衣机、电风扇等。 2.5 答：电动机的理想空载转速是指电枢电流I a =0时的转速， 即 。实际上若I a =0，电动机的电磁转矩T em =0，这 时电动机根本转不起来，因为即使电动机轴上不带任何负载,电机本身也存在一定的机械摩擦等阻力转矩（空载转矩）。要使电动机本身转动起来，必须提供一定的电枢电流I a0（称为空载电流），以产生一定的电磁转矩来克服这些机械摩擦等阻力转矩。由于电动机本身的空载摩擦阻力转矩很小，克服它所需要的电枢电流I a0及电磁转矩T 0很小，此所对应的转速略低于理想空载转速，这就是实际空载转速。实际空载转速为简单地说，I a =0是理想空载，对应的转速n 0称为理想空载转速；是I a = I a0实际空载，对应的转速n 0’的称为实 际空载转速，实际空载转速略低于理想空载转速。 Φ=N e N C U n 0T C C R C U I C R C U n N T e a N e N a N e a N e N 0 200ΦΦΦΦ-=-='
2.7答：固有机械特性与额定负载转矩特性的交点为额定工作点，额 定工作点对应的转矩为额定转矩，对应的转速为额定转速。理想空载转速与额定转速之差称为额定转速降，即： 2.8 答：电力拖动系统稳定运行的条件有两个，一是电动机的机械 特性与负载的转矩特性必须有交点；二是在交点（T em =T L ）处， 满足 ，或者说，在交点以上（转速增加时）,T em 电机与拖动基础试题及答案(简答题) 简答题 1．变压器铁心为什么要用涂有绝缘的薄硅钢片叠成？若在铁心磁回路中出现较大的间隙，对变压器有何影响？ 答：铁心中交变的磁通会在铁心中引起铁损耗，用涂有绝缘漆的薄硅钢片叠成铁心，可以大大减少铁损耗。若在铁心磁回路中出现较大的间隙，则主磁通所经过的铁心磁回路的磁阻就比较大，产生同样的主磁通所需要的励磁磁动势和励磁电流就大大增加，即变压器的空载电流会大大增加。 2．画出单相变压器负载时的各种磁通及其产生的感应电动势的关系图。 答：变压器负载时各种磁通及其产生的感应电动势的关系如下图： 3．为什么变压器的空载损耗可以近似看成铁损耗？为什么短路损耗可以近似看成铜损耗？ 答：变压器铁损耗的大小决定于铁心中磁通密度的大小，铜损耗的大小决定决定于绕组中电流的大小。 变压器空载和短路时，输出功率都为零。输入功率全部变为变压器的损耗。即铜损耗与铁损耗之和。空载时，电源电压为额定值，铁心中磁通密度达到正常运行的数值，铁损耗也为正常运行时的数值。而此时二次绕组中的电流为零，没有铜损耗，一次绕组中电流仅为励磁电流，远小于正常运行的数值，它产生的铜损耗相对于这时的铁损耗可以忽略不计，因而空载损耗可近似看成为铁损耗。短路试验时，输入功率为短路损耗。此时一次、二次绕组电流均为额定值，铜损耗也达到正常运行时的数值，而电压大大低于额定电压，铁心中磁通密度也大大低于正常运行时的数值，此时铁损耗与铜损耗相比可忽略不计。因此短路损耗可近似看成铜损耗。 4．变压器的Rm、Xm各代表什么物理意义？磁路饱和与否对Rm、Xm有什么影响？为什么要求Xm大、Rm小？答：Rm：变压器的励磁电阻，它是反应变压器铁耗大小的等效电阻，不能用伏安法测量。Xm：变压器的励磁电抗，反应了主磁通对电路的电磁效应。Rm、Xm都随磁路饱和程度增加而下降。 Xm越大、Rm越小时，主磁通一定时，铁耗越小，所以希望Xm大、Rm小。为此变压器铁心材料都用导磁性能好（磁阻小）、铁损小、0.35mm厚冷轧硅钢片叠成。 5．根据电流互感器副边短路后的电磁关系，说明为什么不能开路。 答：开路后副边电流的去磁作用消失，原边电流全部用来励磁，使得铁心磁通过度饱和，畸变，铁心发热，原边副边感应出高电压，危险。 6．如果考虑变压器铁心饱和，变压器的励磁电流是什么波形？为什么？ 答：尖顶波。变压器电压为正弦波，这就要求磁通也应该是正弦波，才会使得电压和电势大约相等。即U≈E=4.44fNφ。当磁路饱和时，正弦波的励磁电流只能产生平顶波铁心的磁通，只有尖顶波的励磁电流才能产生正弦波铁心磁通。7．简述并励直流发电机自励建压的条件 答：1）必须有剩磁。否则要充磁。2）并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同。3）励磁回路的总电阻必须小于临界电阻。4）转速不能太低，转速应该达到额定转速。 8．并励电动机起动时，为什么电枢回路中串联的电阻取较大的值？而励磁回路中串联的电阻取较小的值？ 答：直流电动机起动时，由于转速为0，Ea=0，电枢绕组的电阻很小。如电枢回路不串联电阻，全压起动时，起动电流I=U/Ra可达额定电流的几十倍，损坏电机。电枢回路中串联较大的电阻可使起动电流较低。起动过程中又要求有足够大的起动电磁转矩，T=CTΦIa，励磁回路电阻较小，励磁电流较大，磁通较大，将产生足够大的电磁转矩，电机很快转动起动，感应电势很快建立起来，使起动电流很快减小。 9．试分别画出他励直流电动机在改变电枢电压时和在转子回路中串电阻时的人为机械特性曲线。 答：改变电枢电压时的机械特性 《电机与拖动》参考答案 2-1 （1） 切削功率: W FV P s m d n V r j j j n n L f f 38009.1*2000/9.1215.0*6067.241*22*602min /67.2412*5.1*21450321========= ππ （2） 电动机输出功率：W P P L 6.52129 .0*9.0*9.038003212===ηηη （3） 系统总飞轮转矩： 22222222 322212 22212212 22.55.425.03.05.05.32*5.1*295.1*27.2225.3m N j j j GD j j GD j GD GD GD d c b a =+++=+++=+++= （4） 电动机电磁转矩： M N j j j FD T T L .29.349 .0*9.0*9.0*2*5.1*22/15.0*20002/3213213212====ηηηηηη （5） 不切削时的电动机电磁转矩： 忽略损耗时的电动机电磁转矩 M N j j j FD T .252 *5.1*22/15.0*20002/'3212=== 传动机构阻转矩：M N T T T .29.92529.34'220=-=-= 加速时电动机转矩：M N dt dn GD T T .19800*375 55.429.937520=+=+= 2-2 （a ） 减速dt dn GD T T L 3752=- （b ） 减速dt dn GD T T L 3752=-- （c ） 加速dt dn GD T T L 3752=+ （d ） 减速dt dn GD T T L 3752=-- 一．填空题 1.变压器是一种静止电器，它可以改变（ 电压 ）和（ 电流 ）。 2.直流电动机的起动方法有：( 电枢串电阻 )起动和( 降压 )起动。 3.一台并励直流电动机，若把电源极性反接，则电动机转向（ 不变 ）。 4.直流电机电磁转矩的数学表达式为( T em =C T ΦI a )，对于直流发电机，电磁转矩的性质为( 制动转矩 )，对于直流电动机机，电磁转矩的性质为（ 驱动转矩 ） 5.变压器空载时，电源电压下降，则m Φ（ 变小 ） ，0I （ 变小 ） ，Fe P （ 变小 ） ，m Z （ 变大 ），变比k （ 不变 ）。 6.生产机械的负载从转矩特性上分，基本上可归纳为三大类，分别是（ 恒转矩 ）负载、( 恒功率 )负载和（泵与风机 ）负载。 7.直流发电机换向装置的作用是将电枢绕组内的（ 交流电 ）转变成电刷间的（ 直流电 ）。 8.变压器铁心导磁性能越好，则其励磁电抗（ 大 ），励磁电流（ 小 ）。 9.他励直流电动机的调速方法有( 变极 )调速、（ 变频 ）调速和（变转差率 ）调速。 ! 10.当直流电机运行为发电机状态时，电磁转矩性质为( 制动 )，电动势的性质为( 反电动势 )。 11.一台单相变压器，空载实验测得Ω=Ω=86,9.1m m X R 。若一次侧加很小的直流电压，二次侧开路，则=m R （ 0 ）Ω，=m X （ 0 ）Ω。 12.电力拖动系统的运动方程式为（ dt dn GD T T l em ?=-3752 ），在满足 （ L em T T = ）条件时电机为稳态运行。 13.他励直流电动机的电磁制动方法有（ 能耗 ）制动、（ 反接 ）制动和（ 回馈 ）制动。 14.直流电机的电磁转矩是由(每极气隙磁通量 )和( 电枢电流 )共同作用产生的。。最新电机与拖动基础试题及答案
电机与拖动课后习题答案
