Protel99se教程一:建立一个数据库文件
习Protel99 SE的第一步,是建立一个DDB文件,也就是说,使用protel99se 进行电路图和PCB设计,以及其它的数据,都存放在一个统一的DDB数据库中的

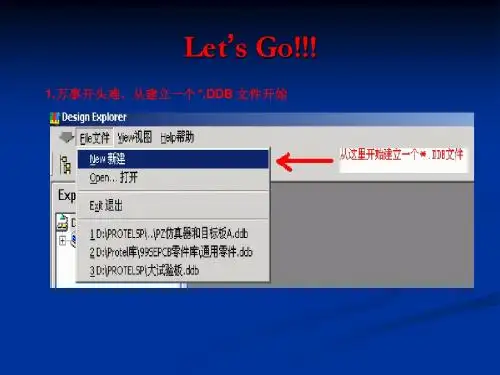

一,打开protel 99se后,选择file菜单下的new菜单
第二步:选择新建的项目存放方式为DDB以及文件存放目录
第三步:新建好DDB文件后,我们就可里边的Documents目录下
第五步:可以新建SCH文件了,也就是电路图设计项目
第六步:新建后SCH项目后,在默认的一个protel99se元件库中,可以选择元件放到电路图中了
第七步:我们也可以选择增加自己的元件库
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Protel99se教程二:使用protel99se原理图绘制
使用protel99se绘制原理图,首先要先设置一下显示网格这一项去掉,这一个可以根据个个习惯,并不是一定需要这样的,去掉prote99se的界面的View菜下,将visible Grid选中或取消,可以选择是否显示网格.
下边我们绘制一个简单的原理图,使大家熟悉一下protel99se的原理图操作,这个SCH原理图的所有元件,都可以在我们默认的原件库中下载.
一、将元件放进SCH原理图中，并且设计元件的属性
第二步：设计元件的属性，包括封装,名称，元件属性等
第三步：在protel99se中设计中，放入网络标号.在同一原理中，所有相同的网络标号，在图纸中，表示同一网络结点
第四步：设点电源地
第五步：在protel99se中，我们放好元件，设计是电源和接地后，我们就可以画线了
如上图所示，我们已经绘制了一个基本的SCH原理图，这个原理包括了基本的电源，负载，以及接地，并且接好了线，下一课，我们将介绍如何时快速将这些图，转化为实际的PCB图形

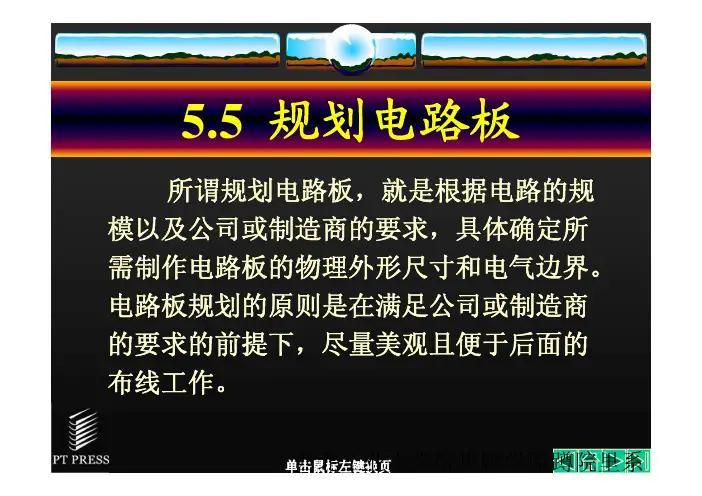

Protel99se教程三:新建PCB文件以及PCB基本设定
在上一课，我们绘制好SCH原理图后，在这一节课开始，我们介绍，如何将SCH转化成PCB文件，在这一节课，我们主要给大家讲解，如果新建PCB文件以及载入封装图.
第一步：在Documents目录下，新建一个PCB文件，PCB文件即是我们存放PCB电路的文件
第二步:在导航栏中，选择Libraries这一项，这可以让我们在导航栏中，显示当前可以放的封装库，以供选择
第三步：浏览封库以及增加protel99se封装库
第四步：选择封装库并且增加到当前PCB文件中:
第五步：增加好封装库后，我们就要以选择和使用些元件了
第六步：在protel99se绘制PCB图是，有一个单位的选择，可以使用公制以及英制，可以如下图切换,也可以命名便用protel99se快捷健“Q”切换
经过上边的设置后，我们一步即可以将所绘的原理图，转成我们需要的PCB 文件图。
下一课我们将介绍，如何将SCH转为PCB文件
Protel99se教程四:将SCH转为PCB文件
本节课，我们介绍，如何快速的将绘制好的SCH文件转为PCB文件，首先，我们打开刚开始时我们绘制的SCH原理图，我们可以用使用protel99se菜单栏的view-Fit All Objects命令，以查看所有的元件，也可以使用protel99se
快捷键，V-F ，快速实现这功能
第一步：将SCH转为PCB图型
如上图所示，protel99se开始，有一个非常实用的命令，就是Update PCB,就直直接将SCH直接转为PCB文件，而不用生成网络表再导入
第二步：对SCH转换为PCB的一些选项
第三步：确认转换SCH到PCB
第四步：SCH中的元件以及连线，已经转化为PCB文件了，大家如图所示
第五步：在Protel99se中，如果需要对一个元件进行旋转，我们可以用mouse 按住元件后，按空格键进行旋转
Protel99的快捷键 一、原理图库 P/P:画元器件引脚P/A:画弧线P/L:画直线 P/A:画矩形T/C:创建一个新的元器件T/R：删除元器件 T/E:重命名元器件T/W:为元器件创建一新子件T/T：删除元器件的一个子件 二、原理图 Ctrl+Backspace:重复上一次操作Ctrl+Backspace:取消上一次操作 Shift+Insert: 粘贴Ctrl+Insert: 复制Shift+Delete:剪切Ctrl+ Delete:删除 P/P放置元件P/W:画连线P/U:画总线分支线P/P放置元件P/J:放置电路接点P/O:放置电源或地P/N:放置网络标号P/B:画总线 三、PCB库 P/A:放置弧线P/F:进行填充P/P:放置焊盘P/S:放置字符串P/T:放置线段P/V:放置过孔T/C:创建新元件T/R:删除元件T/E:重命名元件 四、PCB图 P/A:放圆心弧P/E:放边沿弧P/C:放元件P/O:放坐标P/D:放尺寸标注P/F放填充区P/T:放导线P/P:放置焊盘P/S:放字符串P/G:放多边形覆铜按*键：顶层与底层转换 按Q键：单位转换(mil/mm) S/A:选择全部R/M:测量PCB尺寸POWER PCB(PADS LAYOUT)的快捷键 一、POWERPCB Ctrl+A ：选择全部Ctrl+B：以边框为界显示当前设计Ctrl+C：拷贝Ctrl+D：刷新SS:查找元件PO：显示铺铜轮廓＠CAMDOCS：生成GERBER文件（方便打印）。 Ctrl+E：移动Ctrl+F：翻转Ctrl+G：建立结Ctrl+H：高亮Ctrl+I：以任意角度旋转Ctrl+J：在布线模式下使鼠标十字光标中心呈环形Ctrl+K：创建Ctrl+L：对齐元件Ctrl+M：长度最短化Ctrl+N：建立新元件Ctrl+O：打开文件Ctrl+P：没有使用Ctrl+Q：查询与修改Ctrl+R：以45度角为单位旋转Ctrl+S：保存Ctrl+T：没有使用Ctrl+U：取消高亮Ctrl+V：粘贴Ctrl+W：以ZOOM模式查看Ctrl+X：剪切Ctrl+Y：扩展Ctrl+Z：取消操作 Ctrl+Alt+C：显示颜色设置窗口Ctrl+Alt+D：打开Ptefernce下的Design选项卡Ctrl+Alt+E：显示整个设计Ctrl+Alt+F：打开过滤器 Ctrl+Alt+G：打开Ptefernce下的Global选项卡Ctrl+Alt+J：增加跳线 Ctrl+Alt+M：打开或关闭主菜单Ctrl+Alt+N：查找网络Ctrl+Alt+P：查看前一设计画面Ctrl+Alt+S：打开或者关闭状态窗口Ctrl+Alt+Z：测量Ctrl+Shift+P：打开记录提示窗口Backspace按键：删除刚刚添加的布线拐角Ecs按键：退出当前操作模式 M按键：相当于单击鼠标石键Spacebar按键：相当于单击鼠标左键Tab按键：循环捕捉 单击左键选中一个图形(如果是两个图形交叠的话，单击左键选中其中一个图形，在单击选中另一个图形) 用左键框选，选中一片图形，某个图形要被完全包围才会被选中。 中键单击调出常用菜单命令(很少用，要点两下，麻烦。我们有快捷键的嘛) 右键点击拖放用来放大。放大后经常配合F键使用，恢复到全部显示。配合Tab键使用，平移视图。右键还有“Strokes”，就是点住右键画些图线，就能实现调用某些命令。 Shift+左键加选图形，Ctrl+左键减选图形。(Cadence菜单中大写表示+按shift，Ctrl写成 F1 显示帮助窗口。F2 保存。
Protel99se教程一:建立一个数据库文件习Protel99 SE的第一步,是建立一个DDB文件,也就是说,使用protel99se进行电路图和PCB设计,以及其它的数据,都存放在一个统一的DDB数据库中的 一,打开protel 99se后,选择file菜单下的new菜单 第二步:选择新建的项目存放方式为DDB以及文件存放目录
第三步:新建好DDB文件后,我们就可里边的Documents目录下 第五步:可以新建SCH文件了,也就是电路图设计项目
第六步:新建后SCH项目后,在默认的一个protel99se元件库中,可以选择元件放到电路图中了
第七步:我们也可以选择增加自己的元件库
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ Protel99se教程二:使用protel99se原理图绘制使用protel99se绘制原理图,首先要先设置一下显示网格这一项去掉,这一个可以根据个个习惯,并不是一定需要这样的,去掉
prote99se的界面的View菜下,将visible Grid选中或取消,可以选择是否显示网格. 下边我们绘制一个简单的原理图,使大家熟悉一下protel99se的原理图操作,这个SCH原理图的所有元件,都可以在我们默认的原件库中下载. 一、将元件放进SCH原理图中，并且设计元件的属性
PROTEL99SE常用到的快捷键一、默认的弹出菜单快捷健 快捷键功能 A 弹出图件排列子菜单 B 弹出工具栏子菜单 E 弹出编辑菜单 F 弹出文件菜单 H 弹出帮助菜单 J 弹出跳转子菜单 L 弹出设置位置标记子菜单 M 弹出移动子菜单 P 弹出放置菜单 R 弹出报表菜单 S 弹出选择菜单 T 弹出工具菜单 V 弹出视图菜单 W 弹出窗口菜单 X 弹出取消选择菜单 Z 弹出视图缩放菜单
二、默认原理图操作命令的快捷键 快捷键功能键 Ctrl+退格键恢复撤销的操作，按一步恢复一步 Alt+退格键撤销前一步操作，按一步撤销一步 Page Up 放大比例显示 PageDown 缩小比例显示 Ctrl+PageDown 在设计窗口中全显所有对象 End 屏幕显示刷新 Home 摇景，以光标当前所在位置为显示中心显示画面Ctrl+Home 将光标跳到X=0，Y=0的起点位置 ←光标左移一个格点 Shift+←光标左移十个格点 ↑光标上移一个格点 Shift+↑光标上移十个格点 →光标右移一个格点 Shift+→光标右移十个格点 →光标下移一个格点 Shift+→光标下移十个格点 Shift+Insert 粘贴 Ctrl+Insert或Ctrl+C 将框选中的对象组复制到剪切板中 Shift+Delete或Crtl+X 剪切已选中的对象组，同时复制到剪切板中Crtl+Delete 清除已选中的对象组，但不复制到剪切板中 Delete 删除已点选中的对象 Crtl+1 按100%比例，即正常比例显示当前图纸 Crtl+2 按200%比例显示当前图纸 Crtl+3 按300%比例显示当前图纸 Crtl+4 按400%比例显示当前图纸 Crtl+5 按50%比例显示当前图纸 Crtl+F 查找字符串 Crtl+G 查找并替换字符串 Crtl+V 使一组图件垂直靠中（所选框1/2水平线）对齐 Crtl+B 使一组图件底端对齐 Crtl+T 使一组图件顶端对齐 Crtl+H 使一组图件按水平中心线（所选框中垂线）对齐Crtl+Shift+H 使一组图件水平平铺 Crtl+L 使一组图件左对齐 Crtl+R 使一组图件右对齐 P+P 放置组件 P+W 画连线 P+B 画总线 P+U 画总线分支
protel99se常用快捷键 enter——选取或启动 esc——放弃或取消 f1——启动在线帮助窗口 tab——启动浮动图件的属性窗口 pgup——放大窗口显示比例 pgdn——缩小窗口显示比例 end——刷新屏幕 del——删除点取的元件（1个） ctrl+del——删除选取的元件（2个或2个以上） x+a——取消所有被选取图件的选取状态 x——将浮动图件左右翻转 y——将浮动图件上下翻转 space——将浮动图件旋转90度 crtl+ins——将选取图件复制到编辑区里 shift+ins——将剪贴板里的图件贴到编辑区里 shift+del——将选取图件剪切放入剪贴板里 alt+backspace——恢复前一次的操作 ctrl+backspace——取消前一次的恢复 crtl+g——跳转到指定的位置 crtl+f——寻找指定的文字 alt+f4——关闭protel spacebar——绘制导线，直线或总线时，改变走线模式v+d——缩放视图，以显示整张电路图 v+f——缩放视图，以显示所有电路部件 home——以光标位置为中心，刷新屏幕 esc——终止当前正在进行的操作，返回待命状态backspace——放置导线或多边形时，删除最末一个顶点delete——放置导线或多边形时，删除最末一个顶点ctrl+tab——在打开的各个设计文件文档之间切换 alt+tab——在打开的各个应用程序之间切换 a——弹出edit\align子菜单 b——弹出view\toolbars子菜单 e——弹出edit菜单 f——弹出file菜单 h——弹出help菜单 j——弹出edit\jump菜单 l——弹出edit\set location makers子菜单 m——弹出edit\move子菜单 o——弹出options菜单 p——弹出place菜单 r——弹出reports菜单 s——弹出edit\select子菜单
Protel99se教程一:建立一个数据库文件 习Protel99 SE的第一步,是建立一个DDB文件,也就是说,使用protel99se 进行电路图和PCB设计,以及其它的数据,都存放在一个统一的DDB数据库中的 一,打开protel 99se后,选择file菜单下的new菜单 第二步:选择新建的项目存放方式为DDB以及文件存放目录 第三步:新建好DDB文件后,我们就可里边的Documents目录下
第五步:可以新建SCH文件了,也就是电路图设计项目
第六步:新建后SCH项目后,在默认的一个protel99se元件库中,可以选择元件放到电路图中了 第七步:我们也可以选择增加自己的元件库
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ Protel99se教程二:使用protel99se原理图绘制 使用protel99se绘制原理图,首先要先设置一下显示网格这一项去掉,这一个可以根据个个习惯,并不是一定需要这样的,去掉prote99se的界面的View菜下,将visible Grid选中或取消,可以选择是否显示网格.
下边我们绘制一个简单的原理图,使大家熟悉一下protel99se的原理图操作,这个SCH原理图的所有元件,都可以在我们默认的原件库中下载. 一、将元件放进SCH原理图中，并且设计元件的属性
PROTEL快捷键一览esc——放弃或取消Q 单位转换——启动浮动图件的属性窗口tab .测量距离Ctrl+M………进行底层布线+L 鼠标选择图件Ctrl+H……….) 选择显示或隐藏绘制电路工具.………参数选择设置(Ctrl+D能显示单个工作层S，Shift.Shift+S………参数选择设置(同时按住和) 的图件，再按一次即可恢复 .锁定栅格大小的输入设置Ctrl+G………取消上一次操作………Ctrl+U. 对图形进行区域放大 Ctrl+Z………. ：放置多边形覆铜P/G 图PCB显示整块VF: L:PCB层面属性 TT:添加泪滴 TD:设计规则检查再ALT+R完成设计规则检查 PCBTP:整块参数设定布线前参数设定DR: 全选MV:修改铺铜 SA: ——选取或启动，鼠标放在选取或其启动的图件上enter f1——启动在线帮助窗口 pgup——放大窗口显示比例pgdn——缩小窗口显示比例 end——刷新屏幕 1del——删除点取的元件（个） 22个或个以上）ctrl+del——删除选取的元件（——取消所有被选取图件的选取状态x+a ——将浮动图件左右翻转x y ——将浮动图件上下翻转space——将浮动图件旋转90度 crtl+ins——将选取图件复制到编辑区里 ——将剪贴板里的图件贴到编辑区里shift+ins shift+del——将选取图件剪切放入剪贴板里 alt+backspace——恢复前一次的操作 ctrl+backspace——取消前一次的恢复 crtl+g
——跳转到指定的位置 crtl+f——寻找指定的文字——关闭protelalt+f4 spacebar——绘制导线，直线或总线时，改变走线模式 v+d——缩放视图，以显示整张电路图——缩放视图，以显示所有电路部件v+f home——以光标位置为中心，刷新屏幕——终止当前正在进行的操作，返回待命状态esc ——放置导线或多边形时，删除最末一个顶点backspace delete——放置导线或多边形时，删除最末一个顶点——在打开的各个设计文件文档之间切换 ctrl+tabalt+tab——在打开的各个应用程序之间切换 a——弹出editalign子菜单 b——弹出view oolbars子菜单 e——弹出edit菜单 f——弹出file菜单 h——弹出help菜单 j——弹出editjump菜单 子菜单editset location makers——弹出l 子菜单m——弹出editmove 菜单o——弹出options 菜单p——弹出place 菜单r——弹出reports 子菜单s——弹出editselect 菜单t——弹出toolsv v——弹出iew菜单弹出window菜单w——弹出editdeselect菜单x——zoom菜单z——弹出1个电气栅格左箭头——光标左移个电气栅格——shift+左箭头光标左移10 个电气栅格右箭头——光标右移1 个电气栅格——光标右移10shift+右箭头光标上移1个电气栅格上箭头——10个电气栅格shift+上箭头——
Protel99高级应用 问电路板制板厂家,关于PCB的参数的一般设置: 用Protel99SE画图. Via常规：外径1.27mm，孔径0.7mm；最小极限：外径0.8mm，孔径0.4mm。 元件焊盘常规：外径1.57mm，孔径0.8mm；最小极限：外径0.8mm，孔径0.4mm。 信号线宽常规：线宽10mil，最小8mil。 电源线常规：50mil-60mil。 边到边安全间隔10mil。 元件标号常规字高1.27mm到1.3mm,线宽10mil。 敷铜Rule/Clearance=50mil,Polygone:length=3mil,Grid Size=20mil,Track width=25mil,Net=GND. Protel99SE之原理图SCH制作使用要点 从原理图生成元件清单时,可以在Protel格式的BOM文件中调整各列宽度,一般以各列标题或各列内容中最宽的为准。为个BOM文件看出来更方便，可将Designator一列的标题改为“Designator------------------------------”(共40个字符宽)，一般比较足够了。而Part Type列有时太宽，可以以后将BOM文件用UltraEdit打开，用块操作删除多余的空白列。 Protel99SE之电路板图PCB制作使用要点 □特别技巧:在PCB中,当某些元件的Pad用手工定义的方法赋以NetLabels时,当在SCH中重新UPDATE PCB后,自定义的网络标号被清掉。但有一好方法可快速恢复被清掉的手式网络标号，即用F8删除此元件，然后紧接着按恢复键，则不仅被删掉的元件被恢复了，并且被Update PCB清掉的网络标号也被恢复了。Bravo! Protel99SE之电路板图PCB制作中的小窍门特别注意: 在PROTEL99SE自定义的快捷键、工具栏等信息均保存在C:\WINDOWS\下的CLIENT99SE.RCS 文件中，所以，只要经常保存CLIENT99SE.RCS文件，则在重装系统后，在安装PROTEL99SE后，将此CLIENT99SE.RCS文件再拷贝到C:\WINDOEWS\下，即可恢复以前设置的各种快捷键等。 注意：在恢复自定义工具栏时，用到的自定义的图标文件*.bmp，必须要拷贝到C:\Program Files\Design Explorer99SE\System\Buttons\子目录下。 注意:在安装PCB中文输入功能后,有可能影响菜单的设置,一些功能少了,一些功能变了.如Print/Preview.要恢复.菜单,工具栏和快捷键的设置存放在C:\Windows\CLIENT99SE.rcs文件中.应先保存原英文菜单.热键和菜单及工具栏的自定义方法类似,都是在Customsize中找出相关功能的PROCESSING. 自定义快捷键Hotkey: □F1-Toggle selection.这个功能可以对任一对象select/deselect交互，每按一次，变一次。并且可用于Autopan移动屏幕用。ESC退出。 □F2-Jump to Current Origin。 □F3-Deselect all selected objects. □F4-Hide all nets.View/Connections/Hide all.
2.4 Protel99se常用快捷键大全 Enter 选取或启动 Esc 放弃或取消 F1 启动在线帮助窗口 Tab 启动浮动图件的属性窗口 Pgup 放大窗口显示比例 Pgdn 缩小窗口显示比例 End 刷新屏幕 Del 删除点取的元件（1个） Ctrl+Del 删除选取的元件（2个或2个以上） X+A 取消所有被选取图件的选取状态 X 将浮动图件左右翻转 Y 将浮动图件上下翻转 Space 将浮动图件旋转90度 Crtl+Ins 将选取图件复制到编辑区里 Shift+Ins 将剪贴板里的图件贴到编辑区里 Shift+Del 将选取图件剪切放入剪贴板里 Alt+Backspace 恢复前一次的操作 Ctrl+Backspace 取消前一次的恢复 Crtl+G 跳转到指定的位置 Crtl+F 寻找指定的文字 Alt+F4 关闭protel Spacebar 绘制导线，直线或总线时，改变走线模式V+D 缩放视图，以显示整张电路图 V+F 缩放视图，以显示所有电路部件 Home 以光标位置为中心，刷新屏幕 Esc 终止当前正在进行的操作，返回待命状态 Backspace 放置导线或多边形时，删除最末一个顶点Delete 放置导线或多边形时，删除最末一个顶点 Ctrl+Tab 在打开的各个设计文件文档之间切换
Alt+Tab 在打开的各个应用程序之间切换 A 弹出Edit\Align子菜单 B 弹出View\Toolbars子菜单 E 弹出Edit菜单 F 弹出File菜单 H 弹出Help菜单 J 弹出Edit\Jump菜单 L 弹出Edit\Set Location Makers子菜单M 弹出Edit\Move子菜单 O 弹出Options菜单 P 弹出Place菜单 Q PCB中mm/mil单位切换 R 弹出Reports菜单 S 弹出Edit\Select子菜单 T 弹出Tools菜单 V 弹出View菜单 W 弹出Window菜单 X 弹出Edit\Deselect菜单 Z 弹出Zoom菜单 左箭头光标左移1个电气栅格 Shift+左箭头光标左移10个电气栅格 右箭头光标右移1个电气栅格 Shift+右箭头光标右移10个电气栅格 上箭头光标上移1个电气栅格 Shift+上箭头光标上移10个电气栅格 下箭头光标下移1个电气栅格 Shift+下箭头光标下移10个电气栅格 Ctrl+1 以零件原来的尺寸的大小显示图纸Ctrl+2 以零件原来的尺寸的200%显示图纸Ctrl+4 以零件原来的尺寸的400%显示图纸Ctrl+5 以零件原来的尺寸的50%显示图纸
Protel 99 se常用快捷键： enter——选取或启动esc——放弃或取消f1——启动在线帮助窗口tab——启动浮动图件的属性窗口pgup——放大窗口显示比例pgdn ——缩小窗口显示比例end——刷新屏幕del——删除点取的元件（1个）ctrl+del——删除选取的元件（2个或2个以上）x+a——取消所有被选取图件的选取状态x——将浮动图件左右翻转y——将浮动图件上下翻转space——将浮动图件旋转90度crtl+ins——将选取图件复制到编辑区里shift+ins——将剪贴板里的图件贴到编辑区里shift+del——将选取图件剪切放入剪贴板里alt+backspace——恢复前一次的操作ctrl+backspace——取消前一次的恢复crtl+g——跳转到指定的位置crtl+f——寻找指定的文字alt+f4——关闭protel spacebar——绘制导线，直线或总线时，改变走线模式v+d——缩放视图，以显示整张电路图v+f——缩放视图，以显示所有电路部件home——以光标位置为中心，刷新屏幕esc——终止当前正在进行的操作，返回待命状态backspace——放置导线或多边形时，删除最末一个顶点delete——放置导线或多边形时，删除最末一个顶点ctrl+tab——在打开的各个设计文件文档之间切换alt+tab——在打开的各个应用程序之间切换a——弹出edit\align子菜单b——弹出view\toolbars子菜单e——弹出edit菜单f——弹出file菜单h——弹出help菜单j——弹出edit\jump菜单l——弹出edit\set location makers子菜单m——弹出edit\move子菜单o——弹出options菜单p——弹出place菜单r——弹出reports菜单s——弹出edit\select子
protel99快捷键大全大全 protel99快捷键大全 enter——选取或启动 esc——放弃或取消 f1——启动在线帮助窗口 tab——启动浮动图件的属性窗口 pgup——放大窗口显示比例 pgdn——缩小窗口显示比例 end——刷新屏幕 del——删除点取的元件(1个) ctrl+del——删除选取的元件(2个或2个以上) x+a——取消所有被选取图件的选取状态 x——将浮动图件左右翻转 y——将浮动图件上下翻转 space——将浮动图件旋转90度 crtl+ins——将选取图件复制到编辑区里 shift+ins——将剪贴板里的图件贴到编辑区里 shift+del——将选取图件剪切放入剪贴板里 alt+backspace——恢复前一次的操作 ctrl+backspace——取消前一次的恢复 crtl+g——跳转到指定的位置 crtl+f——寻找指定的文字 alt+f4——关闭protel spacebar——绘制导线，直线或总线时，改变走线模式 v+d——缩放视图，以显示整张电路图 v+f——缩放视图，以显示所有电路部件 home——以光标位置为中心，刷新屏幕 esc——终止当前正在进行的操作，返回待命状态 backspace——放置导线或多边形时，删除最末一个顶点 delete——放置导线或多边形时，删除
最末一个顶点 ctrl+tab——在打开的各个设计文件文档之间切换 alt+tab——在打开的各个应用程序之间切换 a——弹出edit\align子菜单 b——弹出view\toolbars子菜单 e——弹出edit菜单 f——弹出file菜单 h——弹出help菜单 j——弹出edit\jump菜单 l——弹出edit\set location makers子菜单 m——弹出edit\move子菜单o——弹出options菜单 p——弹出place菜单 r——弹出reports菜单 s——弹出edit\select子菜单 t——弹出tools菜单 v——弹出view菜单 w——弹出window菜单 x——弹出edit\deselect菜单 z——弹出zoom菜单 左箭头——光标左移1个电气栅格 shift+左箭头——光标左移10个电气栅格 右箭头——光标右移1个电气栅格 shift+右箭头——光标右移10个电气栅格 上箭头——光标上移1个电气栅格 shift+上箭头——光标上移10个电气栅格 下箭头——光标下移1个电气栅格
三、Protel99SE快捷键大全 Enter选取或启动 Esc放弃或取消 F1启动在线帮助窗口 Tab启动浮动图件的属性窗口 Pgup放大窗口显示比例 Pgdn缩小窗口显示比例 End刷新屏幕 Del删除点取的元件（1个） Ctrl+Del删除选取的元件（2个或2个以上） X+A取消所有被选取图件的选取状态 X将浮动图件左右翻转 Y将浮动图件上下翻转 Space将浮动图件旋转90度 Crtl+Ins将选取图件复制到编辑区里 Shift+Ins将剪贴板里的图件贴到编辑区里 Shift+Del将选取图件剪切放入剪贴板里 Alt+Backspace恢复前一次的操作 Ctrl+Backspace取消前一次的恢复 Crtl+G跳转到指定的位置 Crtl+F寻找指定的文字 Alt+F4关闭protel Spacebar绘制导线，直线或总线时，改变走线模式V+D缩放视图，以显示整张电路图 V+F缩放视图，以显示所有电路部件 Home以光标位置为中心，刷新屏幕 Esc终止当前正在进行的操作，返回待命状态Backspace放置导线或多边形时，删除最末一个顶点Delete放置导线或多边形时，删除最末一个顶点Ctrl+Tab在打开的各个设计文件文档之间切换 Alt+Tab在打开的各个应用程序之间切换 A弹出Edit\Align子菜单 B弹出View\Toolbars子菜单 E弹出Edit菜单 F弹出File菜单 H弹出Help菜单 J弹出Edit\Jump菜单 L弹出Edit\Set Location Makers子菜单 M弹出Edit\Move子菜单 O弹出Options菜单 P弹出Place菜单 Q PCB中mm/mil单位切换 R弹出Reports菜单 S弹出Edit\Select子菜单
一、常用键 Enter——选取或启动 Esc——放弃或取消 F1——启动在线帮助窗 Tab——启动浮动图件的属性窗口 Page Up——放大窗口显示比例 Page Down——缩小窗口显示比例 End——刷新屏幕 Del——删除点取的元件（1个） Ctrl+Del—删除选取的元件（2个或2个以上）X+A——取消所有被选取图件的选取状态X——将浮动图件左右翻转 Y——将浮动图件上下翻转 Space——将浮动图件旋转90度 Crtl+Ins——将选取图件复制到编辑区里 Shift+Ins——将剪贴板里的图件贴到编辑区里Shift+Del——将选取图件剪切放入剪贴板里Alt+Backspace——恢复前一次的操作 Ctrl+Backspace——取消前一次的恢复 Crtl+G——跳转到指定的位置 Crtl+F——寻找指定的文字 Alt+F4——关闭
spacebar——绘制导线，直线或总线时，改变走线模式V+D——缩放视图，以显示整张电路图 V+F——缩放视图，以显示所有电路部件 P+P--放置焊盘(PCB) P+W--放置导线(原理图) P+T--放置网络导线(PCB) Home——以光标位置为中心，刷新屏幕 Esc——终止当前正在进行的操作，返回待命状态Backspace——放置导线或多边形时，删除最末一个顶点Delete——放置导线或多边形时，删除最末一个顶点Ctrl+Tab——在打开的各个设计文件文档之间切换 Alt+Tab——在打开的各个应用程序之间切换 A——弹出Edit\Align子菜单 B——弹出View\Toolbars子菜单 E——弹出Edit菜单 F——弹出File菜单 H——弹出Help菜单 J——弹出Edit\Jump菜单 L——弹出Edit\Set Location Makers子菜单 M——弹出Edit\Move子菜单 O——弹出Options菜单 P——弹出Place菜单
protel99se应用技巧---常用快捷键 PCB设计过程中，初学者大多速度很慢，限制于软件的复杂操作和庞大工作量。但是时间就是金钱，速度无论对于减少设计成本还是缩短设计周期是很重要的，如果单用鼠标进行操作，不但单手负担太重容易麻木疲劳而且效率低下。为此Protel提供了极为方便的快捷方式。两手配合操作与单手操作的效率相比远不止翻倍。 X－A＝E－E－A：消释 V－F：调整到满屏显示全视图 V－R：刷新 D－B：浏览元件库 P－W：放导线（SCH） P－T：放导线（PCB） P－J：放结点 SHIFT＋S：看单面板 “＋““－“：换层 E－H：鼠标进入选中状态 E－D=CTRL+X：鼠标进入删除状态 Q：公英制转换 R－M：测量 E－N：单个选中 CTRL＋DEL：全体删除选中的目标 HOME：以鼠标为中心刷新 END：当前视屏刷新 CTRL＋F：查找元件 L：工作层的设置（很有用）弹出【Document Options】选项卡 X：弹出【Edit】/【DeSelet】（取消选择）子菜单 V＋F：自动设置合适大小的视图 G：调出栅格设置选项 Q：切换公英制 *：在信号层面中切换当前层 Shift+空格：转换导线的编辑方式（很有用） E－O－S：设置新原点 而Protel99 封装库中原点的设置是Edit-Set Reference-（下面有三个选项），原点可以随你设置，设置Location或者中心比较规范,(可以自己按具体设置原点) E－J－N：寻找网络 T－N：浏览已复制的封装库 T－T：放置泪滴
L＝D－O：可设置层、电气报错等 O－D＝T－P＝O－P：可设置字符、覆铜等 P－O：放电源VCC或地GND P－N：放网络标号 P－B：放总线 CTRL+左键：在移动元件时，可使与之相连的导线随其一起移动 1、SHIFT+空格：可使走线在45，90，圆弧之间切换 2、编辑元件时：双击引脚，在DOT后打钩，则显示为低电平有效模样 3、修改元件的引脚长短：进入编辑界面，双击其引脚，弹出对话框，PIN的默认值改为10。为最短 4、在COPY别人的SCH时，先T-P打开对话框，取消在AUTO-JUNCTOIN前面的钩。可保证不会有多余的结点将本来交*而又没联的地方不会连在一起 5、元件属性对话框中的SHEET选项，默认为*。不要改动。否则会在加载到PCB 时出错 6、SCH中，区分导线和直线的方法：导线（wire），默认色彩为223；直线（polyline）,默认色彩为229 7、过孔焊盘与孔径关系： 40mil\24mil,35mil\20mil,28mil\16mil,25mil\12mil,20mil\8mil 板厚与最小孔径关系：3。 0mm/24mil,2.5mm\20mil,2.5mm\20mil,1.6mm\12mil,1.0mm\8mil 8、双击SCH的边框，弹出的对话框可直接修改纸型和纸的方向 9、一般情况下，电气检查ERC是没有必要的。但如果你画的电路图是多路并行重复的，那么我建议你T-E一下，因为那样比你自己一个一个的检查要来得快而可* 配合操作与单手操作的效率相比远不止翻倍。以下是一些常用的快捷键： Page Up 以鼠标为中心放大 Page Down 以鼠标为中心缩小。 Home 将鼠标所指的位置居中 End 刷新（重画） * 顶层与底层之间层的切换 + （-） 逐层切换：“+”与“-”的方向相反 Q mm（毫米）与mil（密尔）的单位切换 IM 测量两点间的距离 E x 编辑X ，X为编辑目标，代号如下：(A)=圆弧；(C)=元件；(F)=填充；(P)=焊盘；(N)=网络；(S)=字符；(T)=导线；(V)=过孔；(I)=连接线；(G)=填充多边形。例如要编辑元件时按E C，鼠标指针出现“十”字，单击要编 辑的元件即可进行编辑。 P x 放置 X，X为放置目标，代号同上。 M x 移动X，X为移动目标，(A)、(C)、(F)、(P)、(S)、(T)、(V)、(G)同上，另外( I )=翻转选择部份；(O)旋转选择部份；(M)=移动选择部份；(R) =重新布线。 S x 选择 X，X为选择的内容，代号如下：(I)=内部区域；(O)=外部区域；(A)=全部；(L)=层上全部；(K)=锁定部分；(N)=物理网络；(C)=物理连接线；
x+p取消选择 L 打开层和设计网格和尺寸单位 JL定光标位 enter——选取或启动 esc——放弃或取消 f1——启动在线帮助窗口 tab——启动浮动图件的属性窗口 pgup——放大窗口显示比例 pgdn——缩小窗口显示比例 end——刷新屏幕 del,e+d——删除点取的元件（1个） ctrl+del——删除选取的元件（2个或2个以上） x+a——取消所有被选取图件的选取状态 x——将浮动图件左右翻转 y——将浮动图件上下翻转 space——将浮动图件旋转90度 crtl+ins,crtl+c——将选取图件复制到编辑区里 shift+ins,crtl+v——将剪贴板里的图件贴到编辑区里 shift+del,crtl+x——将选取图件剪切放入剪贴板里 alt+backspace——恢复前一次的操作 ctrl+backspace——取消前一次的恢复 crtl+g——跳转到指定的位置 crtl+f——寻找指定的文字 alt+f4——关闭protel spacebar——绘制导线，直线或总线时，改变走线模式v+d——缩放视图，以显示整张电路图 v+f——缩放视图，以显示所有电路部件 home——以光标位置为中心，刷新屏幕 esc——终止当前正在进行的操作，返回待命状态backspace——放置导线或多边形时，删除最末一个顶点delete——放置导线或多边形时，删除最末一个顶点 ctrl+tab——在打开的各个设计文件文档之间切换 alt+tab——在打开的各个应用程序之间切换 a——弹出edit\align子菜单 b——弹出view\toolbars子菜单 e——弹出edit菜单 f——弹出file菜单
PROTEL快捷键一览 esc——放弃或取消 Q 单位转换 tab——启动浮动图件的属性窗口 Ctrl+M……….测量距离 鼠标+L 进行底层布线 Ctrl+H……….选择图件 Ctrl+D……….参数选择设置(选择显示或隐藏绘制电路工具) Shift+S……….参数选择设置(同时按住Shift和S，能显示单个工作层的图件，再按一次即可恢复) Ctrl+G……….锁定栅格大小的输入设置 Ctrl+U……….取消上一次操作 Ctrl+Z……….对图形进行区域放大 P/G：放置多边形覆铜 VF:显示整块PCB图
L:PCB层面属性 TT:添加泪滴 TD:设计规则检查再ALT+R完成设计规则检查 TP:整块PCB参数设定 DR:布线前参数设定 MV:修改铺铜 SA:全选 enter——选取或启动，鼠标放在选取或其启动的图件上f1——启动在线帮助窗口 pgup——放大窗口显示比例 pgdn——缩小窗口显示比例 end——刷新屏幕 del——删除点取的元件（1个） ctrl+del——删除选取的元件（2个或2个以上） x+a——取消所有被选取图件的选取状态 x——将浮动图件左右翻转 y——将浮动图件上下翻转 space——将浮动图件旋转90度 crtl+ins——将选取图件复制到编辑区里 shift+ins——将剪贴板里的图件贴到编辑区里
shift+del——将选取图件剪切放入剪贴板里 alt+backspace——恢复前一次的操作 ctrl+backspace——取消前一次的恢复 crtl+g——跳转到指定的位置 crtl+f——寻找指定的文字 alt+f4——关闭protel spacebar——绘制导线，直线或总线时，改变走线模式v+d——缩放视图，以显示整张电路图 v+f——缩放视图，以显示所有电路部件 home——以光标位置为中心，刷新屏幕 esc——终止当前正在进行的操作，返回待命状态backspace——放置导线或多边形时，删除最末一个顶点delete——放置导线或多边形时，删除最末一个顶点ctrl+tab——在打开的各个设计文件文档之间切换 alt+tab——在打开的各个应用程序之间切换 a——弹出editalign子菜单 b——弹出view oolbars子菜单 e——弹出edit菜单 f——弹出file菜单 h——弹出help菜单 j——弹出editjump菜单 l——弹出editset location makers子菜单

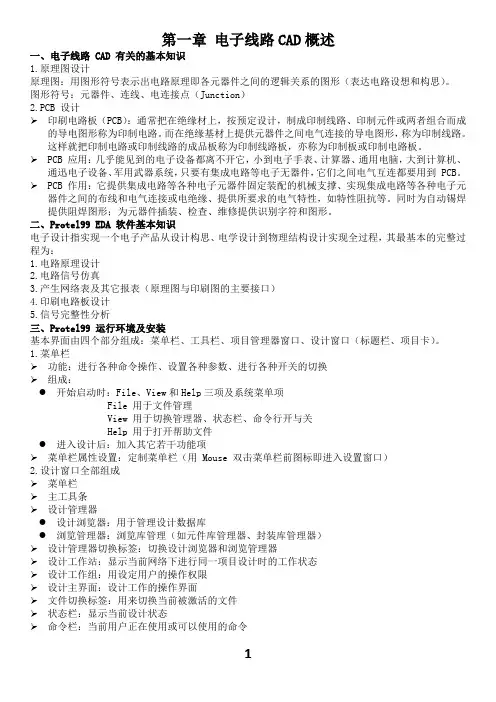

前言 protel99SE 本文适合零基础者学习 很多网友渴望自己设计电路原理图（SCH）、电路板（PCB），同时希望从原始SCH到PCB 自动布线、再到成品PCB电路板的设计周期可以缩短到1天以内！是不是不可能呢？当然不是，因为现在的EDA软件已经达到了几乎无所不能的地步！由于电子很重实践，可以说，不曾亲自设计过PCB电路板的电子工程师，几乎是不可想象的。 很多电子爱好者都有过学习PROTEL的经历，本人也是一样，摸索的学习，耐心的体会，充分的体会什么是成功之母。不希望大家把不必要的时间浪费在学习PROTEL的初期操作上，在这里做这个教程是为了给渴望快速了解和操作PROTEL的初学者们一个走捷径的机会，教程大家都可以看到，可以省走很多不必要的弯路及快速建立信心，网络的魅力之一就在于学习的效率很高。由于本人的水平很有限，所以教程做的比较浅，就是教大家：1.画画简单的原理图（SCH）2.学会创建SCH零件 2.把原理图转换成电路板（PCB）3.对PCB进行自动布线 4.学会创建PCB零件库5.学会一些常用的PCB高级技巧。鉴于此，如果您这方面已经是水平很高的专业人士，无需看此教程。同时也愿这些简单的图片教程可以使大家在今后的电子电路设计之路上所向披靡。 关于教程涉及软件版本： 此教程采用的样板软件是PROTEL99SE汉化版，99SE是PROTEL家族中目前最稳定的版本，功能强大。采用了*.DDB数据库格式保存文件，所有同一工程相关的SCH、PCB等文件都可以在同一*.DDB数据库中并存，非常科学，利于集体开发和文件的有效管理。还有一个优点就是自动布线引擎很强大。在双面板的前提下，可以在很短的时间内自动布通任何的超复杂线路！ 关于软件的语言： 采用的是主菜单汉化版，有少量的深层对话框是英文的，重要的细节部分都在教程中作了中文注释，希望大家不要对少量的英文抱有恐惧的心理，敢于胜利是学习的一个前提。再就是不要太急于求成，有一颗平常心可以避免欲速则不达的问题。我可以向大家保证，等大家学会了自动布线，就会对设计PCB信心百倍。 关于教程本身的资源：由于本人精力很有限，所以难免有些疏忽和错误，望大家指出和理解。如果有需要转载的网友请在转载教程的同时注明教程的出处即可。但愿它可以为大家提高掌握PROTEL的效率，更希望它能从此改变大家的一生！ 明天将会更加辉煌！
Page Up 以鼠标为中心放大 Page Down 以鼠标为中心缩小。 Home 将鼠标所指的位置居中 End 刷新（重画） * 顶层与底层之间层的切换 + （-）逐层切换：“+”与“-”的方向相反 Q mm（毫米）与mil（密尔）的单位切换 IM 测量两点间的距离 E x 编辑X ，X为编辑目标，代号如下：(A)=圆弧；(C)=元件；(F)=填充；(P)=焊盘；(N)=网络；(S)=字符；(T)=导线；(V)=过孔；(I)=连接线；(G)=填充多边形。例如要编辑元件时按E C，鼠标指针出现“十”字，单击要编 辑的元件即可进行编辑。 P x 放置 X，X为放置目标，代号同上。 M x 移动X，X为移动目标，(A)、(C)、(F)、(P)、(S)、(T)、(V)、(G)同上，另外( I )=翻转选择部份；(O)旋转选择部份；(M)=移动选择部份；(R) =重新布线。 S x 选择 X，X为选择的内容，代号如下：(I)=内部区域；(O)=外部区域；(A)=全部；(L)=层上全部；(K)=锁定部分；(N)=物理网络；(C)=物理连接线；(H)=指定孔径的焊盘；(G)=网格外的焊盘。例如要选择全部时按 S A ，所有图形发亮表示已被选中，可对选中的文件进行复制、清除、移动等操作。enter——选取或启动 esc——放弃或取消 f1——启动在线帮助窗口 tab——启动浮动图件的属性窗口 pgup——放大窗口显示比例 pgdn——缩小窗口显示比例 end——刷新屏幕 del——删除点取的元件（1个） ctrl+del——删除选取的元件（2个或2个以上） x+a——取消所有被选取图件的选取状态 x——将浮动图件左右翻转 y——将浮动图件上下翻转 space——将浮动图件旋转90度
Protel 99 SE 进阶教程 ——常见问题与技巧 版本：1.0 2010-10-25 广西大学计算机与电子信息学院电子协会 第十三届常委兼培训部部长 谢昌鹏 第0章 从现象到本质 ——电路不仅仅是纸上的几根线 1、元器件的识别 电阻（色环） 电容（瓷片电容、电解电容（极性、耐压值）） 电感（略） 二极管（极性） 三极管（B、C、E） 2、电路板是一种艺术 同样的电路图，可以做出各色各样的电路板。 （59.9mm*36.6mm，2009-10-22）
（75.2mm*55.4mm，2009-11-02，by黄宇花） 3、3P政策 Protel——掌握Protel制作电路板的工艺流程 PDF——从纸上的电路到现实电路的桥梁 Practice——实践是检验真理的唯一标准 4、发挥想象，大胆创造 用Protel制作的“太极八卦十二生肖”电路板饰品 （122.2mm*92.8mm，2010-02-24） 第1章 Protel的安装及启动 ——在出现问题时，有必要想想基础工作是否做好 1、安装Protel 99 SE主程序
序列号：Y7ZP-5QQG-ZWSF-K858 2、安装protel99seservicepack6.exe补丁包 强烈建议安装该补丁包，否则会导致部分功能无法正常运行，甚至会造成不可预期的错误。 3、对于初学者而言，强烈不建议汉化！ 强烈不建议使用Windows Vista、Windows7等NT6架构或以上版本的Windows系统安装和使用Protel！ Protel 99 SE在NT6架构系统中要用特殊方法才能添加元器件库文件。在SCH设计模式下，空白处点鼠标右键，选择“Find Component”，会出现Find Schematic Component 对话框。具体步骤如下图所示。
