[火力发电厂基本流程]火力发电厂建设流程火力发电厂基本流程
一、概述
电力工业的能源主要是水能、燃料热能和原子能。利用燃料热能发电的工厂叫火力发电厂。图1-1-1是火力生产过程和主要设备示意图。
图1-1-1火力生产过程和主要设备示意
图发电厂的设备主要由锅炉、汽轮机、发电机、凝汽器、水泵等组成。主要生
产过程是，锅炉中的水吸收燃料燃烧时放出的热量，变成具有一定压力和温度的蒸汽送入汽轮机。在流经汽轮机时，通过喷嘴降低压力和温度，提高蒸汽流动速度。这种高速的蒸汽流冲动汽轮机转子上的叶片旋转，并带动同一轴上的发电机转子旋转而发出电来。做完功的蒸汽送入凝汽器中被凝结成水（或送至热用户），然后由给水泵提高压力后再送回锅炉继续加热，进行往复循环。
由此可见，电能的生产过程是一系列的能量转换过程。即在锅炉内把燃料的化学能转变成蒸汽的热能；在汽轮机内把蒸汽的热能转变成轴旋转的机械能；在发电机内把机械能转变成电能。参与上述能量转换过程的工质是水和蒸汽。
二、热交换
热交换就是由于温差而引起的两个物体或同一物体各部分之间的热量传递过程。在发电厂中，热交换的好坏直接影响着发电厂的经济性。热交换一般通过热传导、热对流和热辐射三种方式来完成。
1、热传导（导热）是指直接接触的物质各部分分子间进行热量传递过程。
2、热对流是指流体各部分发生相对位移而引起的热量交换。这种换热方式只能在液体和气体中进行。在发电厂中，无论是液体还是气体，在流动时均与固体壁面接触，且进行热量交换，我们把流体与壁面间的热交换过程称为对流换热。
3、热辐射
前面谈过的热传导和热对流都是在物体或物质中进行的热量交换。在实际生活中常遇到无需两物体接触就可进行换热的情况。如衣服湿可放在炉旁烤一会就干了，夏天在烈日下站一会儿就热的受不了等，产生这些情况的原因是有热射线的作用，热射线传播热能的过程叫做热辐射。实验证明，一切物质只要其温度高于绝对零度，总是随时随地的向其周围发射辐射能，物体的温度越高，辐射能越大。任何物体在向其周围发射辐射能的同时，也在不断的吸收其他物体来的辐射能，物体的吸收能力越强，其辐射能力也越强。
在发电厂中比较典型的辐射换热，如炉膛中，炽热的煤粉与水冷
壁之间的热交换，高温烟气与过热器外管壁之间的热交换等。
内容仅供参考
火力发电厂设计各阶段 及其主要内容 摘要:发电厂设计是一项庞大而繁杂的工程，从最初建设项目的提出到电力勘测选址，从可行性研究到初步设计，从施工图的设计到施工建设，层层环节都要贯彻国家的基本建设方针，体现国家的经济政策和技术政策，符合相应的法律法规和标准要求，保证发电厂的安全可靠、经济适用，符合国情和满足可持续发展要求，以合理的投资获得最佳的经济效益和社会效益。 关键词:发电厂；设计；可行性分析；施工图 引言： 发电厂设计是电力工程建设项目流程中的重要环节，也是一项庞大而繁杂的工程，本文将对发电厂设计的原则与要求、发电厂的设计流程，各设计阶段的工作内容进行阐述，使我们能源与动力工程专业的同学对发电厂设计方面的知识有一个比较全面、系统的了解。 １发电厂设计的原则与基本要求 1.１设计原则 (1)．设计的基本原则是执行DL5000-2000《火力发电厂设计技术规程》的规定，此外还应符合其他一些现行的有关国家标准和行业标准的规定，如设计中要采取切实有效的措施，减轻发电厂排放的废气、废水、灰渣、噪声和排水等对环境造成的影响；使各项有害物的排放符合环境保护的要求以及劳动安全与工业卫生的有关规定。 (2)．发电厂的规划和设计应树立全局观念，满足市场需求，依靠技术进步，认真勘测，精心设计。设计中积极慎重地推广国内外先进技术，因地制宜地采用成熟的新材料、新设备、新工艺、新布置、新结构，努力提高机械化、自动化水平。同时还应考虑未来全国电力系统联网，全国范围内的资源优化配置和厂网分开、竞价上网的电力市场要求。 (3)．发电厂的设计必须按国家规定的基本建设程序进行，设计文件应按规定的内容和深度完成批准手续。 (4)．在发电厂设计中，应积极采用最新的参考设计、典型设计，以及先进的设计方法和手段，以提高设计质量、缩短工期和控制工程造价，并结合工程特点不断有所创新。 (5)．发电厂的厂址选择、容量规划、建设规模和建设期限、选用的机组容量、联网方式、燃料来源和品种、投资控制指标等，均应以经过批准的可行性研究报告书作为依据。在设计过程中，当因具体条件发生变化，必须改变原有规定时，应及时报请原审批单位重新审定。
外部的煤用火车或汽车运进厂后，由螺旋卸车机（或汽车卸车机）卸入缝式煤槽，经运煤皮带送到贮煤仓，经碎煤机破碎后，再由运煤皮带机送到煤仓间，经磨煤机粉末处理后被送到锅炉燃烧，加热锅炉的水，使其变为高温高压蒸汽，之后，高温高压蒸汽被送往汽轮机膨胀做功，推动转子高速旋转，从而带动发电机发电。 从汽轮机出来的热蒸汽通过冷凝器冷却成凝结水，经处理后循环使用。锅炉烟气经脱硝、除尘、脱硫后经烟囱排到空气中。 以下根据单元划分对各系统的工艺流程和设备布局进行详细叙述。各种职业病危害因素标注：1煤尘、2矽尘、3石灰石尘、4石膏尘、5其它粉尘、6噪声、7高温、8辐射热、9全身振动10一氧化碳、二氧化碳、二氧化硫、一氧化氮、二氧化氮、11工频电场、12六氟化硫、13盐酸、14氨、15肼。16硫化氢、17氢氧化钠、18硫酸、19二氧化氯、20甲酚。 2.7.1输煤系统： 自备热电厂改造工程建设时，电厂燃煤厂外运输采用火车来煤与公路汽车运输相结合的方式。拟从原有该项目铁路专用线上接出电厂运煤铁路专用线，所需燃料可方便地运送入厂。在厂址西侧与该项目的运煤通道相连，为燃料运输车辆的出、入口。本电厂燃用煤种为原煤。锅炉对燃料粒度要求：粒度范围≤30mm。 输煤系统中设有三处交叉。火车煤沟下部皮带机头部、筒仓下部皮带机头部、进煤仓间皮带机头部通过交叉均可实现带式输送机甲、乙路的切换运行。 2.7.1.1火车来煤： 火车来煤由该项目内部铁路将煤运至煤场，煤受卸设施为双线缝隙式煤槽。煤沟设计长150m，配三台螺旋卸车机将煤卸入缝式煤沟，煤沟上口宽13m，有效容量约4000t，可存放3列车的来煤量。火车煤沟下部皮带机头部、筒仓下部皮带机头部、进煤仓间皮带机头部通过交叉均为带式输送机甲、乙路的切换运行。
垃圾焚烧发电厂建设、调试、运营汇编 一、项目建设阶段 1、项目建议书报批 2、确定设计院 3、电厂建设期编制项目可研报告 4、批复项目可研 5、编制项目环境评价 6、批复项目环境评价 7、编制项目初步设计 8、批复项目初设计 9、项目选址 10、办理项目土地手续 11、涉外投资的编制项目申请报告，要包括购买国产设备的清单，用于退还增值税 12、政府核准申请报告 13、到外经贸委办理外商投资企业批准证书 14、到工商局办理公司营业执照 15、到规划局办理土地规划手 16、到规划局办理工程单体规划手续 17、与供电公司签订并网框架协议 18、勘探 19、正式设计 20、设计文件审查与确认 21、线路及主接线并网方案确定及审批 22、制定工程管理和招投标管理办法
23、根据设计进行主要设备的考察招标 24、根据建设要求进行施工单位的招标 25、开工建设前进行三通一平的工作 26、办理施工许可证等建设证件。 27、开工建设举行剪彩仪式 28、办理取水许可证 29、根据设计进行打井 30、招标监理公司 31、施工图纸技术交底和图纸会审 32、根据设计进行桩基、汽机房、锅炉房、烟塔、输煤、灰库等的施工 33、设备安装公司招标、施工 34、并网线路的设计、材料采购、施工，办理跨越铁路的手续 35、锅炉验收并办理压力容器许可证 工程安装完毕 二、调试及试生产阶段 1、投产前启动 CDM 项目 2、由供电公司验收并网线路 3、与供电公司签订购售电协议 4、与供电公司签订并网协议 5、核定批复临时上网电价 6、办理发电许可证 7、成立试生产组织机构 8、分系统调试 9、由经贸委组织专家进行启动前的验收 10、锅炉的联调及试生产
火力发电厂工程建设管理流程；火力发电厂基本建设程序的主要阶段分：项目建议书阶；一、项目建议书阶段；项目建议书是要求建设某一具体项目的建议文件，是基；项目建议书的内容一般应包括以下几个方面：；1、建设项目提出的必要性和依据；；2、工艺技术方案、拟建规模和建设地点的初步设想；；3、资源情况、建设条件、协作关系等的初步分析；；4、投资估算和资金筹措设想；；5、经济 火力发电厂工程建设管理流程 火力发电厂基本建设程序的主要阶段分：项目建议书阶段，可行性研究报告阶段，设计工作阶段，建设准备阶段，建设实施阶段和竣工验收； 一、项目建议书阶段 项目建议书是要求建设某一具体项目的建议文件，是基本建设程序中最初阶段的工作，是投资决策前对拟建的轮廓设想，项目建议书的主要作用是为了推荐一个拟建设项目的初步说明，论述它建设的必要性、条件的可行性和获利的可能性，以确定是否进行下一步工作。 项目建议书的内容一般应包括以下几个方面： 1、建设项目提出的必要性和依据； 2、工艺技术方案、拟建规模和建设地点的初步设想； 3、资源情况、建设条件、协作关系等的初步分析； 4、投资估算和资金筹措设想； 5、经济效益和社会效益的估计。 根据国民经济和社会发展的长远规划、行业规划、地区规划等要求，经过调查、预测分析后，提出项目建议书。有些部门在提出项目建议书之前还增加了初步可研性研究工作，对拟进行
建设的项目初步论证后，再行编制项目建议书。项目建议书按要求编制完成后，按照现行的建设项目审批权限进行报批。 二、可行性研究报告阶段 1、可行性研究。项目建议书批准后，即可进行可行性研究，对项目在技术是否可行和经济上是否合理进行科学的分析和论证。承担可行性研究工作应是经过资格审定的规划、设计和工程咨询等单位。通过对建设项目在技术、工程和经济上的合理性进行全面分析论证和多种方案比较，提出评价意见。凡可行性研究未被通过的项目，不得编制、保送可行性研究报告和进行下一步工作。 2、可行性研究报告的编制。可行性研究报告是确定建设项目、编制设计文件的重要依据。所有基本建设项目都要在可行性研究通过的基础上，选择经济效益最好的方案编制可行性研究报告。由于可行性研究报告是项目最终决策和进行初步设计的重要文件，要求它必须有相当的浓度和准确性。 可行性研究及可行性研究报告一般要求具备以下基本内容： （1）、项目提出的前景和依据； （2）、根据电力系统规划、热力规划、市场预测确定建设规模、技术方案，提供必要的确定依据； （3）、技术工艺、主要设备选型、建设标准和相应的技术经济指标； （4）、燃料供应、动力、运输、供水等协作配合条件； （5）、建设条件，确定选址方案、总平面布置方案、占地面积等； （6）、项目设计方案，主要单项工程、公用辅助设施、协作配套工程；
火力发电厂基本生产过程 第一部分 概 述 以煤、石油或天然气作为燃料的发电厂统称为火电厂。山东省的电厂95%以上是火力发电厂。 1、火电厂的分类 （1）按燃料分类：①燃煤发电厂，即以煤作为燃料的发电厂；邹县、石横青岛等电厂 ②燃油发电厂，即以石油（实际是提取汽油、煤油、柴油后的渣油）为燃料的发电厂；辛电电厂 ③燃气发电厂，即以天然气、煤气等可燃气体为燃料的发电厂； ④余热发电厂，即用工业企业的各种余热进行发电的发电厂。此外还有利用垃圾及工业废料作燃料的发电厂。 （2）按原动机分类：凝汽式汽轮机发电厂、燃汽轮机发电厂、内燃机发电厂和蒸汽-燃汽轮机发电厂等。 （3）按供出能源分类：①凝汽式发电厂，即只向外供应电能的电厂； ②热电厂，即同时向外供应电能和热能的电厂。 （4）按发电厂总装机容量的多少分类：①小容量发电厂，其装机总容量在100MW 以下的发电厂； ②中容量发电厂，其装机总容量在100～250MW 范围内的发电厂； ③大中容量发电厂，其装机总容量在250～600MW 范围内的发电厂； ④大容量发电厂，其装机总容量在600～1000MW 范围内的发电厂； ⑤特大容量发电厂，其装机容量在1000MW 及以上的发电厂。 （5）按蒸汽压力和温度分类：①中低压发电厂，其蒸汽压力在3.92MPa （40kgf ／cm 2 ）、温度为450℃的发电 厂，单机功率小于25MW ；地方热电厂。 ②高压发电厂，其蒸汽压力一般为9.9MPa （101kgf ／cm 2 ）、温度为540℃的发电厂，单机功率小于100MW ； ③超高压发电厂，其蒸汽压力一般为13.83MPa （141kgf ／cm 2 ）、温度为540／540℃的发电厂，单机功率小于200MW ； ④亚临界压力发电厂，其蒸汽压力一般为16.77MPa （171 kgf ／cm 2 ）、温度为540／540℃的发电厂，单机功率为30OMW 直至1O00MW 不等； ⑤超临界压力发电厂，其蒸汽压力大于22.llMPa （225.6kgf ／cm 2 ）、温度为550／550℃的发电厂，机组功率为600MW 及以上，德国的施瓦茨电厂。 （6）按供电范围分类：①区域性发电厂，在电网内运行，承担一定区域性供电的大中型发电厂； ②孤立发电厂，是不并入电网内，单独运行的发电厂； ③自备发电厂，由大型企业自己建造，主要供本单位用电的发电厂（一般也与电网相 连）。 2、火电厂的生产流程及特点 火电厂的种类虽很多，但从能量转换的观点分析，其生产过程却是基本相同的，概括地说是把燃料（煤）中含有的化学能转变为电能的过程。整个生产过程可分为三个阶段： ① 燃料的化学能在锅炉中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统； ② 锅炉产生的蒸汽进入汽轮机，推动汽轮机旋转，将热能转变为机械能，称为汽水系统； ③ 由汽轮机旋转的机械能带动发电机发电，把机械能变为电能，称为电气系统。 其基本生产流程为： 整个电能生产过程如图1 与水电厂和其他类型的电厂相比，火电厂有如下特点： 燃料燃烧的热能 锅炉 高温高压水蒸汽 汽轮机 机械能 发电机 电能 变压器 电力系统

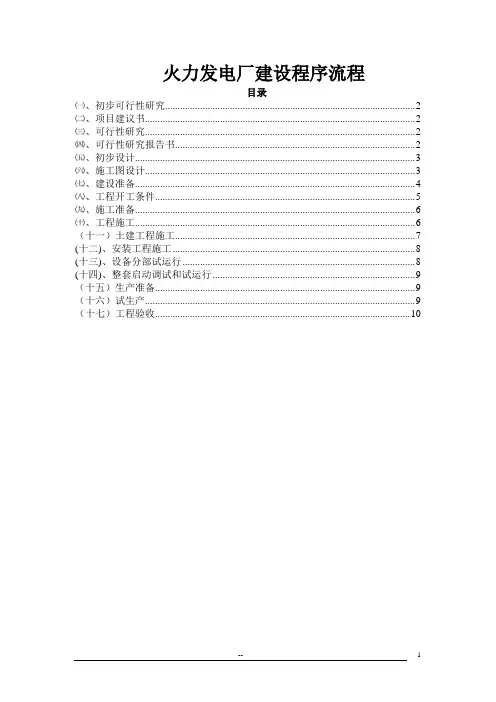

火力发电厂建设程序流程 目录 ㈠、初步可行性研究 (2) ㈡、项目建议书 (2) ㈢、可行性研究 (2) ㈣、可行性研究报告书 (2) ㈤、初步设计 (3) ㈥、施工图设计 (3) ㈦、建设准备 (4) ㈧、工程开工条件 (5) ㈨、施工准备 (6) ㈩、工程施工 (6) （十一）土建工程施工 (7) (十二)、安装工程施工 (8) (十三)、设备分部试运行 (8) (十四)、整套启动调试和试运行 (9) （十五）生产准备 (9) （十六）试生产 (9) （十七）工程验收 (10)
㈠、初步可行性研究 火电工程初步可行性研究的主要内容是：①、根据电力系统发展规划、市场分析和资源合理配置，论证建厂的必要性、建设规模和投产时间；②、收集有关资料，进行必要的勘测，研究燃料供应、交通运输、水源、灰场、地形、地质、地震和环境保护等基本建厂条件；③、选出几个可推荐的厂址；④、估算工程投资，提出资金（包括内资和外资）筹措的设想；⑤、测算上网电价，进行初步的财务评价和经济效益分析，提出是否可以立项的意见。 ㈡、项目建议书 其主要内容包括：①、建设的必要性；②、建设规模；③、建设地点与基本建设条件；④、投资框算及来源；⑤、经营管理方式初步设想。项目建议书需按国家规定报主管部门审批。经主管部门审批同意立项后，即可开展可行性研究工作。 ㈢、可行性研究 火电工程可行性研究工作的主要内容是：①、新建工程应对两个及以上的厂址进行全面技术经济比较，提出推荐意见；②、落实建厂外部条件，取得符合要求的主管部门出具的、能够满足设计、估算与效益分析要求的各类协议；③、对运煤、除灰、供水、交通运输、接入系统、环境保护以及地基处理等与厂址条件有关的内容，要有多方案比较，提出初步推荐意见，使估算能达到要求的准确度；对主厂房要有推荐采用那种类型的参考设计；④、对主机（汽轮机、锅炉和发电机）的主要技术条件进行论证，以便经审查后可以对主机进行招投标，确定中标厂商及合同价格，利用外资的工程应有对标书编写原则的论证；⑤、投资估算力求准确，以便经审查后可以成为限额设计的额度；⑥、在明确投融资来源的基础上，按有关文件要求和电力市场供需情况，进一步测算上网电价，做好项目的财务评价和经济效益分析。 可行性研究报告经主管部门审查同意，并进行主机招标准备工作及草签合资、贷款、上网协议后，即可编报可行性研究报告书。 ㈣、可行性研究报告书 可行性研究报告书是根据已经审批的可行性研究报告进行编制的，其主要内容是：①、建设的必要性；②、项目主要设备来源；③、推荐厂址和建设条件；
[火力发电厂基本流程]火力发电厂建设流程火力发电厂基本流程 一、概述 电力工业的能源主要是水能、燃料热能和原子能。利用燃料热能发电的工厂叫火力发电厂。图1-1-1是火力生产过程和主要设备示意图。 图1-1-1火力生产过程和主要设备示意 图发电厂的设备主要由锅炉、汽轮机、发电机、凝汽器、水泵等组成。主要生 产过程是，锅炉中的水吸收燃料燃烧时放出的热量，变成具有一定压力和温度的蒸汽送入汽轮机。在流经汽轮机时，通过喷嘴降低压力和温度，提高蒸汽流动速度。这种高速的蒸汽流冲动汽轮机转子上的叶片旋转，并带动同一轴上的发电机转子旋转而发出电来。做完功的蒸汽送入凝汽器中被凝结成水（或送至热用户），然后由给水泵提高压力后再送回锅炉继续加热，进行往复循环。
由此可见，电能的生产过程是一系列的能量转换过程。即在锅炉内把燃料的化学能转变成蒸汽的热能；在汽轮机内把蒸汽的热能转变成轴旋转的机械能；在发电机内把机械能转变成电能。参与上述能量转换过程的工质是水和蒸汽。 二、热交换 热交换就是由于温差而引起的两个物体或同一物体各部分之间的热量传递过程。在发电厂中，热交换的好坏直接影响着发电厂的经济性。热交换一般通过热传导、热对流和热辐射三种方式来完成。 1、热传导（导热）是指直接接触的物质各部分分子间进行热量传递过程。 2、热对流是指流体各部分发生相对位移而引起的热量交换。这种换热方式只能在液体和气体中进行。在发电厂中，无论是液体还是气体，在流动时均与固体壁面接触，且进行热量交换，我们把流体与壁面间的热交换过程称为对流换热。 3、热辐射
前面谈过的热传导和热对流都是在物体或物质中进行的热量交换。在实际生活中常遇到无需两物体接触就可进行换热的情况。如衣服湿可放在炉旁烤一会就干了，夏天在烈日下站一会儿就热的受不了等，产生这些情况的原因是有热射线的作用，热射线传播热能的过程叫做热辐射。实验证明，一切物质只要其温度高于绝对零度，总是随时随地的向其周围发射辐射能，物体的温度越高，辐射能越大。任何物体在向其周围发射辐射能的同时，也在不断的吸收其他物体来的辐射能，物体的吸收能力越强，其辐射能力也越强。 在发电厂中比较典型的辐射换热，如炉膛中，炽热的煤粉与水冷 壁之间的热交换，高温烟气与过热器外管壁之间的热交换等。 内容仅供参考
生物质电厂项目开发工 作流程 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
凯迪 生物质电厂项目开发工作流程 项目开发工作流程图 I.
1 项目开发内部预立项 名词解释 项目开发内部预立项：是指由开发管理中心通过对拟开发项目进行资源、厂址选择及当地商务及投资环境等方面进行初步调查，编制《项目开发内部预立项申请表》，经开发管理部、技术管理部审核，开发管理中心总经理审批，确定是否开展项目开发内部立项论证的工作。 办理程序 项目开发内部预立项论证 1开发管理部部根据年度开发计划，初步确定拟开发的市县区域目标。 区域开发组对拟开发市县的相关信息（区位、社会经济文化、交通、投资环境、资源条件、建厂条件等）进行初步调查和资料收集，在《项目开发内部预立项申请表》中填写项目基本情况。 由开发管理部组织，技术管理部、区域开发组参加，召开评审会，对项目资源情况、交通条件和投资环境进行初步审核，在《项目开发内部预立项申请表》中填写评审意见，开发管理部、技术管理部签署审核意见，开发管理中心总经理审批。 2项目开发内部立项 名词解释 项目开发内部立项：是指由开发管理中心组织，公司相关中心/部门参加，通过对拟开发项目进行资源、厂址选择及当地商务及投资环境等方面进行详细调查和收资，按公司确定的项目开发所具备的条件进行综合评估，参照项目初步可行性研究的编制深度编制相关专题报告，组织专题会评估，最终报公司总裁办公会批准，确定是否正式启动项目开发的工作。 办理程序 项目开发内部立项论证 1项目开发内部预立项经开发管理中心总经理审批后，由开发管理中心组织格薪源公司、建设中心、计划经营中心正式开展项目开发内部立项论证工作。 区域开发组负责调查收集开发目标市县的区位、社会经济文化、交通、招商引资优惠政策、投资环境等信息，编制《商务及投资环境调查报告》。
一．火力发电厂的生产工艺流程分析介绍 1.1 火力发电过程中能量的转化过程 火力发电的过程涉及到五次能量的转换，每一次能量的转换都在不同的设备中完成。首先，火电厂中采用的原料〔煤)，本身具备的是化学能，煤粉碎后被鼓风机吹入锅炉内进行烧烧，实现化学能向热能的转换。锅炉内煤燃烧产生的热能通过热传递被水吸收，水的温度升高并且汽化，在锅炉内产生温度和压力都非常高的水蒸汽，热能转变成水蒸汽的内能。高温、高压的水蒸汽在管道中被输送入汽轮机内，并在汽轮机的喷嘴中沿特定的方向膨胀，流动速度加快，压力降低，水蒸汽具有的内能转换为流动蒸汽动能。高速流动的水蒸汽在汽轮机内吹动动叶栅旋转，水蒸汽动能转变为汽轮机的旋转机械能。高速转动的汽轮机再次带动与其相连的发电机的转子旋转切割磁力线产生电能，电能经过变压器变压后被输送出去。经过上述五次能量形式的转换，将煤具有的化学能转化为电能输送出去。 1.2 火力发电厂的生产工艺流程 1.2.1 生产工艺流程简介：电厂以原煤、煤干石为原料，以水为工质，产生电能和热能。生产工艺流程主要包括输煤系统、破碎煤系统、锅炉系统、汽机系统、电气系统、热工系统、化学水处理系统、除灰渣系统等。燃煤(煤研石和原煤)运进储煤场存放，之后经两级破碎成循环流化层所需要的粒径后，贮藏在煤仓内。在锅炉负荷调整好后，将其与储存在石灰粉仓内的石灰石粉按一定的比例一起送入燃烧室。空气经送风机升压并在空气预热器内预热，一次风被送入风箱，二次风送入燃烧室。燃烧气体经过各热交换器吸热后进入旋风分离器，然后进入尾部烟道，经布袋除尘器除尘后，通过引风机烟囱排入大气。炉底的灰渣落入渣斗内和除尘器收集的细灰一起被送入灰场或运至综合利用场所。锅炉系统的供水经过预处理和化学处理之后，由回热系统经省煤器预热后进入汽包。水在燃烧室四周的水冷壁内吸热产生蒸汽，再经过加热器生成过热蒸汽。过热蒸汽进入汽轮机膨胀做功，带动发电机发出电能。同时，汽轮机泛汽经凝汽器凝结成水，进入回热系统循环利用，而发电机发出的电能经升压站升压后送入电网。 1.2.2 主要工艺系统简介 1.运煤系统 输煤系统是电力生产工艺中很重要的一部分，输煤系统包括以下几个子部分: 1) 受卸装置:受卸装置用来收受和卸空发到电厂的装煤铁路车皮，在某些情况下还用 来在其煤斗〔地槽)中短期贮存所卸下来的煤。
火电厂工艺流程 火力发电厂。 以煤、石油或天然气作为燃料的发电厂统称为火电厂 1、火电厂的分类 （1）按燃料分类： ①燃煤发电厂，即以煤作为燃料的发电厂；邹县、石横青岛等电厂 ②燃油发电厂，即以石油（实际是提取汽油、煤油、柴油后的渣油）为燃料的发电厂； 辛电电厂 ③燃气发电厂，即以天然气、煤气等可燃气体为燃料的发电厂； ④余热发电厂，即用工业企业的各种余热进行发电的发电厂。此外还有利用垃圾及工 业废料作燃料的发电厂。 （2）按原动机分类：凝汽式汽轮机发电厂、燃汽轮机发电厂、内燃机发电厂和蒸汽-燃汽轮机发电厂等。 （3）按供出能源分类： ①凝汽式发电厂，即只向外供应电能的电厂； ②热电厂，即同时向外供应电能和热能的电厂。 （ 4）按发电厂总装机容量的多少分类： ①容量发电厂，其装机总容量在100MW以下的发电厂； ②中容量发电厂，其装机总容量在100～250MW范围内的发电厂； ③大中容量发电厂，其装机总容量在250～600MW范围内的发电厂； ④大容量发电厂，其装机总容量在600～1000MW范围内的发电厂； ⑤特大容量发电厂，其装机容量在1000MW及以上的发电厂。 （5）按蒸汽压力和温度分类：①中低压发电厂，其蒸汽压力在3.92MPa（40kgf／cm2）、温度为450℃的发电厂，单机功率小于25MW；地方热电厂。 ②高压发电厂，其蒸汽压力一般为9.9MPa（101kgf／cm2）、温度为540℃的发电厂，单机功率小于100MW； ③超高压发电厂，其蒸汽压力一般为13.83MPa（141kgf／cm2）、温度为540／540℃的发电厂，单机功率小于200MW； ④亚临界压力发电厂，其蒸汽压力一般为16.77MPa（171 kgf／cm2）、温度为540／540℃的发电厂，单机功率为30OMW直至1O00MW不等； ⑤超临界压力发电厂，其蒸汽压力大于22.llMPa（225.6kgf／cm2）、温度为550／550℃的发电厂，机组功率为600MW及以上，德国的施瓦茨电厂; ⑥超超临界压力发电厂, 其蒸汽压力不低于31 MPa、温度为593℃. 水的临界压力：22.12兆帕；临界温度：374.15℃ （6）按供电范围分类： ①区域性发电厂，在电网内运行，承担一定区域性供电的大中型发电厂； ②孤立发电厂，是不并入电网内，单独运行的发电厂； ③自备发电厂，由大型企业自己建造，主要供本单位用电的发电厂（一般也与电网相连）。
火力发电厂的设备作用和各系统流程 一、燃烧系统生产流程 来自煤场的原煤经皮带机输送到位置较高的原煤仓中，原煤从原煤仓底部流出经给煤机均匀地送入磨煤机研磨成煤粉。自然界的大气经吸风口由送风机送到布置于锅炉垂直烟道中的空气预热器内，接受烟气的加热，回收烟气余热。从空气预热器出来约250左右的热风分成两路：一路直接引入锅炉的燃烧器，作为二次风进入炉膛助燃；另一路则引入磨煤机入口，用来干燥、输送煤粉，这部分热风称一次风。流动性极好的干燥煤粉与一次风组成的气粉混合物，经管路输送到粗粉分离器进行粗粉分离，分离出的粗粉再送回到磨煤机入口重新研磨，而合格的细粉和一次风混合物送入细粉分离器进行粉、气分离，分离出来的细粉送入煤粉仓储存起来，由给粉机根据锅炉热负荷的大小，控制煤粉仓底部放出的煤粉流量，同时从细粉分离器分离出来的一次风作为输送煤粉的动力，经过排粉机加压后与给粉机送出的细粉再次混合成气粉混合物，由燃烧器喷入炉膛燃烧。 二、汽水系统生产流程 储存在给水箱中的锅炉给水由给水泵强行打入锅炉的高压管路，并导入省煤器。锅炉给水在省煤器管内
吸收管外烟气和飞灰的热量，水温上升到300左右，但从省煤器出来的水温仍低于该压力下的饱和温度（约330），属高压未饱和水。水从省煤器出来后沿管路进入布置在锅炉外面顶部的汽泡。汽包下半部是水，上半部是蒸汽，下半部是水。高压未饱和水沿汽泡底部的下降管到达锅炉外面底部的下联箱，锅炉底部四周的下联箱上并联安装上了许多水管，这些水管内由下向上流动吸收炉膛中心火焰的辐射传热和高温烟气的对流传热，由于蒸汽的吸热能力远远小于水，所以规定水冷壁内的气化率不得大于40％，否则很容易因为工质来不及吸热发生水冷壁水管熔化爆管事故。 锅炉设备的流程 一、锅炉燃烧系统 1、作用：使燃料在炉内充分燃烧放热，并将热量尽可能多的传递给工质，并完成对省煤器和水冷壁水管内的水加热，对过热器和再热器管内的干蒸汽加热，对空气预热器管内的空气加热。 2、系统组成：燃烧器，炉膛，空气预热器组成。 二、锅炉的汽水系统 1、作用：对水进行预热、气化和蒸汽的过热，并尽可能多地吸收火焰和烟气的热量。
电厂项目前期工程开展流程及所需相关文件办理 一、项目建议请示，上报上级公司或公司内部决定项目意向的重要文件。 项目建议请示只是上报上级公司或控股公司请求开展前期工作的内部文件。在该阶段要收集相关资料，从项目建设必要性、可行性、经济性、可批性等方面说明，已便上级公司或公司内部做出开展前期工作的决定或批复。主要工作有。 （一）收集资料。收集该行业国家最新指导性政策法规，收集当地政府对相关行业建设支持意向及相关政策，收集项目区域内资源情况（含矿产资源、水利资源、土地资源）、工矿企业情况等，根据情况还可以和当地政府签订意向性投资协议等。 （二）现场踏勘。初步踏勘建厂条件和外部条件情况，了解资源、水源、交通、地理位置（主要是接入系统）、地区能源需求、厂址等情况。 （三）根据收集资料情况与现场踏勘情况，通过分析提出项目建设的模式（如煤电一体化、煤电热联产等）建议等。
二、初步可行性研究（项目意向得到批复后） 该阶段是项目意向确定后，拟邀标方式请甲级设计院对项目进行全面分析和论证，并依此形成初步可行性研究报告，通过审查以帮助公司和地方政府进行“立项”决策的初步论证阶段。主要工作 （一）确定初可研单位，招标或邀标方式委托（去函来文报价比选）。 （二）收集原始资料，邀请设计院从进行现场踏勘及开现场踏勘会议，可形成会议纪要，踏勘要协调当地政府相关部门参加（一般县领导、发改委、国土、建设、水利部门可参加）。另外踏勘要落实是否对一些外部条件等开展一些专题论证（如采用专用水库供水、专用码头、专用铁路供煤）的必要性。 （三）设计院编制初步可行性研究报告。初稿完成后通过公司或上级公司进行内审后，再由设计院修编完成送审版。 （四）协调电规总院（一般通过设计院进行协调），协调地方政府（省、市、县）相关部门参加初可研审查，形成会议纪要或审查意见（对于协调一事一般请示由上级公司或集团公司，也可由项目公司去协调，就看难易程度）。 （五）取得必要的意向性文件。在初可研通过电规总院审查后，向市、县两级的发改、国土、环保、水利、建设、
（共享） 火力发电厂基本生产过程 一第一部分概述 以煤、石油或天然气作为燃料的发电厂统称为火电厂。山东省的电厂95%以上是火力发电厂。 1、火电厂的分类 （1）按燃料分类：①燃煤发电厂，即以煤作为燃料的发电厂；邹县、石横青岛等电厂 ②燃油发电厂，即以石油（实际是提取汽油、煤油、柴油后的渣油） 为燃料的发电厂；辛电电厂 ③燃气发电厂，即以天然气、煤气等可燃气体为燃料的发电厂； ④余热发电厂，即用工业企业的各种余热进行发电的发电厂。此外 还有利用垃圾及工业废料作燃料的发电厂。 （2）按原动机分类：凝汽式汽轮机发电厂、燃汽轮机发电厂、内燃机发电厂和蒸汽-燃汽轮机发电厂等。 （3）按供出能源分类：①凝汽式发电厂，即只向外供应电能的电厂； ②热电厂，即同时向外供应电能和热能的电厂。 （4）按发电厂总装机容量的多少分类：①小容量发电厂，其装机总容量在100MW以下的发电厂； ②中容量发电厂，其装机总容量在100～250MW 范围内的发电厂； ③大中容量发电厂，其装机总容量在250～600MW范围内的发电厂； ④大容量发电厂，其装机总容量在600～1000MW范围内的发电厂； ⑤特大容量发电厂，其装机容量在1000MW及以上的发电厂。 （5）按蒸汽压力和温度分类：①中低压发电厂，其蒸汽压力在3.92MPa（40kgf／cm2）、 温度为450℃的发电厂，单机功率小于25MW；地方热 电厂。 ②高压发电厂，其蒸汽压力一般为9.9MPa（101kgf／ cm2）、温度为540℃的发电厂，单机功率小于100MW； ③超高压发电厂，其蒸汽压力一般为13.83MPa（141kgf ／cm2）、温度为540／540℃的发电厂，单机功率小于 200MW； ④亚临界压力发电厂，其蒸汽压力一般为16.77MPa（171 kgf／cm2）、温度为540／540℃的发电厂，单机功率为 30OMW直至1O00MW不等； ⑤超临界压力发电厂，其蒸汽压力大于22.llMPa （225.6kgf／cm2）、温度为550／550℃的发电厂，机 组功率为600MW及以上，德国的施瓦茨电厂。
火力发电厂生产工艺流程介绍 1、前言 火力发电厂是利用化石燃料燃烧释放的热能发电的动力设施，包括燃料燃烧释热和热能电能转换以及电能输出的所有设备、装置、仪表器件，以及为此目的设置在特定场所的建筑物、构筑物和所有有关生产和生活的附属设施。主要有蒸汽动力发电厂、燃气轮机发电厂、内燃机发电厂几种类型. 2、火力发电厂生产流程如下图所示。 3、汽轮机本体 汽轮机本体（steam turbine proper）是完成蒸汽热能转换为机械能的汽轮机组的基本部分，即汽轮机本身。它与回热加热系统、调节保安系统、油系统、凝汽系统以及其他辅助设备共同组成汽轮机组。汽轮机本体由固定部分（静子）和转动部分（转子）组成。固定部分包括汽缸、隔板、喷嘴、汽封、紧固件和轴承等。转动部分包括主轴、叶轮或轮鼓、叶片和联轴器等。固定部分的喷嘴、隔板与转动部分的叶轮、叶片组成蒸汽热能转换为机械能的通流部分。汽缸是约束高压蒸汽不得外泄的外壳。汽轮机本体还设有汽封系统。如下图所示。
4、锅炉本体 锅炉设备是火力发电厂中的主要热力设备之一。它的任务是使燃料通过燃烧将化学能转变为热能，并且以此热能加热水，使其成为一定数量和质量（压力和温度）的蒸汽。 由炉膛、烟道、汽水系统（其中包括受热面、汽包、联箱和连接管道）以及炉墙和构架等部分组成的整体，称为“锅炉本体”。如下图所示。
5、热力系统及辅助设备 汽轮机部分的辅助设备有凝汽器、水泵、回热加热器、除氧器等。把锅炉、汽轮机及其辅助设备按汽水循环过程用管道和附件连接起来所构成的系统，叫做发电厂的热力系统。 发电厂的热力系统按照不同的使用目的分为“原则性热力系统”、“全面性热力系统”、“汽轮机组热力系统”等。如下图所示。
编号：SY-AQ-04241 ( 安全管理) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 变电站设备工程建设过程的管 理 Management of substation equipment engineering construction process
变电站设备工程建设过程的管理 导语：进行安全管理的目的是预防、消灭事故，防止或消除事故伤害，保护劳动者的安全与健康。在安全管 理的四项主要内容中，虽然都是为了达到安全管理的目的，但是对生产因素状态的控制，与安全管理目的关 系更直接，显得更为突出。 1运维部门应根据相关规定及时参与新建、改扩建工程相关工作。新设备的工程建设应按照《国家电网公司电力安全工作规程（变电站和发电厂电气部分）》和《电力建设安全工作规程》要求进行管理，并做好施工现场保证安全的组织措施和技术措施。 2改扩建工程施工前，运维部门应对施工单位进行安全交底，详细交待工程建设工作地点及安全注意事项。 3基建设备与运行设备应有明显断开点，运行人员应督促基建人员做好可靠地安全措施，严防基建设备误碰、误跳运行设备，与变电站项连的未投运线路终端塔的跳线应保持断开。 4基建施工电源宜使用与站用电源分开的独立电源，若必须使用站用电源，运行人员必须合理安排站用电的运行方式，严防主变冷却、隔离开关操作、开关储能及直流充电电源的失去。 5运行人员应主动向建设单位了解工程实际进度，及时参与、配合输
变电工程的土建、接地网（极）施工以及各主要隐蔽工程验收，了解工程建设的施工质量，对施工过程中发生的质量问题应及时提出修正意见并做好记录，参与设备安装、设备调试的等主要环节的工作，全面了解输变电工程的设备性能，及时发现新设备存在的问题。 这里填写您的公司名字 Fill In Your Business Name Here
垃圾发电厂审批流程 一、项目准备 明确国家产业政策和地方政府对该项目的政策意见及支持承诺——明确项目投资模式（BOT/BOO）及政府补贴政策——落实项目选址、工艺路线及处理规模——确定项目投资主体、项目公司工商名称预核——组织机构代码办理——注册资本工商登记——开展垃圾资源调研——分析及预测——签定协议（BOT/BOO）。 二、项目报批 发改部门审批流程：依据政府对项目政策承诺及支持性意见，编制项目建议书。向当地发改委提交开展项目申请——发改委在项目所在地公众媒体进行立项公示（5个工作日）——出具项目初步服务联系单——取得项目所在地建设（规划）、环保、国土、电力、水利等项目涉及部门支持性意见——银行项目贷款承诺函——城管部门垃圾保底量承诺函——依据当地各部门支持意见，向当地发改委提交上报、省发改委出具《项目服务联系单》的申请——依据省发改委项目服务联系单——取得建设、环保、国土、电力、水利省级部门支持意见——项目公司很好的甲级资质单位编制项目可研报告、项目申请报告——通过当地发改委向省发改委提交要求进行项目申请报告核准申请——发改委很好的发展规划研究院对项目申请报告进行评审并出具评审意见——发改委在项目所在地公众媒体进行项目批前公示（5个工作日）——当地发改委向省发改委报告公示情况说明——省发改委出具项目申请报告核准意见。 建设部门审批流程：取得规划部门初步选址意见书及项目红线图——环卫部门垃圾保底量承诺函以及相关各部门支持意见——项目公司委托资质单位编制完成项目选址谁报告——项目公司向建设局申请，由建设局向省建设厅上报选址申请书及选址情况说明，附上省发改委项目服务联系单、建设局项目初步选址意见附项目红线图2份、项目总平面布置图、项目所在城市总体规划中的位置图及总体规划批复文件、项目所在环卫专项规划中的位置图及环卫专项规划批复文件、垃圾运输路线规划图、项目地土地利用规划、基础设施与社会服务设施规划中的位置图、电力路径在电力规划中的位置图及电力路径总图（2份）、国土部门预审意见、地质灾害危险性评估报告备案登记表及无压覆矿证明、环保部门预审意见及环评执行标准、项目无拆迁证明或者政府部门的拆迁承诺书、项目选址范围内无文保区证明及项目选址不在风景旅游区证明、法人单位营业执照副本复印件、法人身份证复印件、申报资料电子文档——省建设厅窗口受理申报材料，出具受理通知书，并在建设厅网站进行公示（20个工作日）——公示结束后，组织专家对项目选址论证报告进行评审并出具评审意见——依据评审意见，省建设厅出具建设项目选址意见书及审查意见。 环保部门审批流程：取得环保部门对项目初审意见——环评执行标准，污染物总量控制调剂，污水排放纳管标准，请有资质单位编制完成环评报告后，向当地环保部门递交审核申请，取得当地环保局初审意见——委托省环境评估中心对项目环评报告进行评估，取得机构评估意见和聘请专家并取得评审意见——建设单位及环评单位向省环保厅窗口递交要求许可环评申请，并附以下材料：省发改委项目服务联系单、建设单位环评文件申请报告及落实环保措施法人承诺书的红头文件、项目总平面布置图、环评报告书及电子版，评估机构评估意见及专家评审意见、当地环保部门初审意见，环评执行标准，污染物总量控制调剂（均需原件）、省建设厅建设项目选址意见、审查意见及红线图、国土局建设项目用地预审意见书、省水利厅水保方案批复文件、项目公示材料原件的公示文本，当地环保局和相关团体单位出具的公示证明，公示照片等，当地环保规划及批复文件、涉及卫生防护距离内的居民拆迁，需县级以上人民政府的拆迁承诺书和建设单位出具的拆迁承诺书，无拆迁需要的，当地政府出具无拆迁证明。省环保厅在受理以后，在网上及项目所在地公众媒体上同步进行批前公示10个工作日——环保局对公示情况及处理意见上报省环保厅——依据公示结果省环保厅出具项
电厂手续基本流程电厂手续基本流程电厂手续基本流程电厂手续基本流程一一一一、、、、电厂核准电厂核准电厂核准电厂核准前设计方面前设计方面前设计方面前设计方面1、、、、初步可行性研究阶段初步可行性研究阶段初步可行性研究阶段初步可行性研究阶段本阶段需委托设计院完成初步可行性研究报告的编制，对选择的3—4个厂址进行比选，需取得市级同意项目的支持性文件（国土、水利、规划、环保、接入）。由电力规划总院或中国国际咨询公司进行审查。审查后出具会议纪要。2、、、、可行性研究阶段可行性研究阶段可行性研究阶段可行性研究阶段本阶段需委托设计院完成可行性研究报告的编制，对选择的2—3个厂址进行比选，确定一个厂址，对电力系统、工程设想、燃料供应、人力配置等进行较详细的分析，并作出投资估算。由审查初步可行性研究报告之外的另外一家对可行性研究报告进行审查。审查后出具会议纪要，在纪要中将项目未取得的支持性文件、设计构思等方面提出要求，待所有文件完备后予以收口。二二二二、、、、需需需需取得支持性文件取得支持性文件取得支持性文件取得支持性文件方面方面方面方面1、、、、路条阶段路条阶段路条阶段路条阶段本阶段是指取得国家能源局出具同意项目开展前期工作的文件阶段。纯凝机组取得国家能源局路条要具备省发改委与投资方上报国家能源局同意开展项目前期工作的请示、关停手册。热电联产机组除以上之外，还要具备省住建厅同意项目供热所在地供热规划的批复、省发改委同意项目供热所在地热电联产规划的批复。关停手册的概念：目前全国的项目仍在执行国发2007【2】号文件，除极其特殊项目全部占用国家能源局分配给各省容量外，均需具有关停小火电容量（20万千瓦以上热电联产机组占用50%，60万级占用70%，100万千瓦级占用60%）。关停手册中含有关停机组五方协议、关停时照片、关停核查确认单。国家每个五年计划中基本都会下达到各个省（自治区、市）火电容量指标（08年下达的十一五容量，十二五还未下达）。项目也可占用该指标用于审批（华润菏泽电厂未关停小火电即获核准）。2、、、、核准阶段核准阶段核准阶段核准阶段本阶段是指取得国家能源局同意项目予以开工的文件阶段。在项目取得路条后，即进入核准阶段。需需需需主要主要主要主要取得以下文件取得以下文件取得以下文件取得以下文件：：：：省发改委与投资方上报国家能源局申请项目核准的请示、国家能源局同意项目开展前期工作的函（路条）。还需取得审查单位的收口审查意见、国家环保部对环境影响批复意见、水利部对水土保持批复意见、国家电网公司对接入系统批复意见、国土资源部土地预审意见、铁道部对铁路专用线准入的行政许可证、各流域水利管理部门对取水的行政许可书、审查单位对项目节能报告的审查意见。（以上均需取得路条后，各部委才受理办理有关手续，并需首先取得省级相关厅、局文件）还需取得其他文件还需取得其他文件还需取得其他文件还需取得其他文件：：：：国土资源厅对地质灾害危险性评价备案文件、国土资源厅对压覆矿产调查报告批复文件、省地震局对地震安评的批复、卫生部对职业病评价的批复文件、国家安全局对项目安评的批复、所在地军级部队管理部门对是否占用军事设施的批复、所在地机场（公用、军事）管理部门对是否影响机场限空的批复、市中水管理部门对项目使用中水的批复、市发改委对热网可研的批复、各银行总行对项目贷款的承诺函、投资协议书（如项目有其他投资方）、供煤协议、热电联产项目需签订供汽协议。
风力发电机生产工艺流程 风轮机 风力发电厂 一、定义 风力发电机主要包括水平轴式风力发电机和垂直轴式风力发电机等。其中，水平轴式风力发电机是目前技术最成熟、生产量最多的一种形式。 二、结构 1、风力发电机组构成：风力发电机组由风轮、传动系统、偏航系统、液 压系统、制动系统、发电机、控制与安全系统、机舱、塔架、变频器和
基础等组成。 2、输变电设备构成：箱式变压器、集电(架空)线路、高压配电装置、主 变构成。 三、生产流程及主要系统 生产流程 风轮将风能转换为机械能，机组通过风力推动叶轮旋转，再通过传动系 统增速来达到发电机的转速后来驱动发电机发电，有效的将风能转化成 电能；整个机舱由高大的塔架举起，由于风向经常变化，为了有效地利 用风能，还安装有迎风装置，它根据风向传感器测得的风向信号，由控 制器控制偏航电机，驱动与塔架上大齿轮啮合的小齿轮转动，使机舱始 终对风；并且通过变频器与箱式变压器相连，及并网发电。发电后电能 通过集电线路、高压配电装置汇集到主变低压侧，经过主变升压后并入 电网。 主要系统 控制系统 监控系统（SCADA）：监控系统实现对全风场风机状况的监视与启、 停操作，它包括大型监控 软件及完善的通讯网络。 主控系统：主控系统是风机控制系统的主体，它实现自动启动、自动 调向、自动调速、自动并 网、自动解列、故障自动停机、自动电缆解绕及自动记录与监控等重 要控制、保护功能。它对 外的三个主要接口系统就是监控系统、变桨控制系统以及变频系统 （变频器），它与监控系统 接口完成风机实时数据及统计数据的交换，与变桨控制系统接口完成 对叶片的控制，实现最大 风能捕获以及恒速运行，与变频系统（变频器）接口实现对有功功率 以及无功功率的自动调节。 变桨控制系统：与主控系统配合，通过对叶片节距角的控制，实现最 大风能捕获以及恒速运行， 提高了风力发电机组的运行灵活性。目前来看，变桨控制系统的叶片 驱动有液压和电气两种方 式，电气驱动方式中又有采用交流电机和直流电机两种不同方案。究 竟采用何种方式主要取决 于制造厂家，多年来形成的技术路线及传统。 变频系统（变频）器：与主控制系统接口，和发电机、电网连接，直 接承担着保证供电品质、 提高功率因素，满足电网兼容性标准等重要作用。 发电系统 风力发电系统的主要部件是塔架、发电机、齿轮增速器(一般为传动效率 高的行星齿轮传动)、变桨偏航系统 (按风力大小调整桨叶迎风面)、桨
