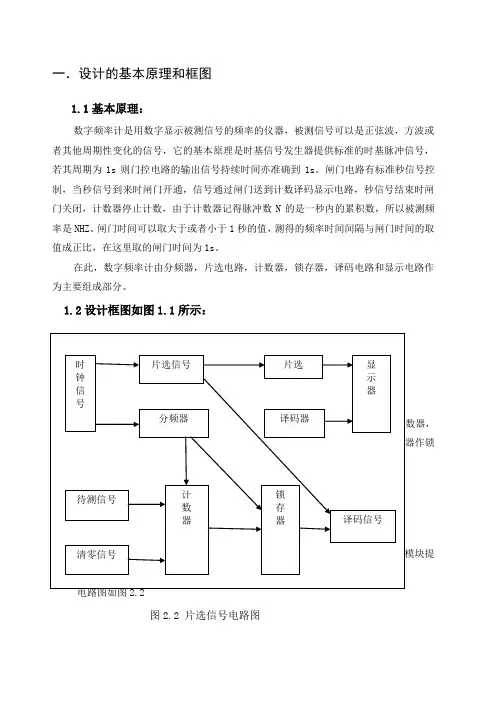

一．设计的基本原理和框图
1.1基本原理：
数字频率计是用数字显示被测信号的频率的仪器，被测信号可以是正弦波，方波或者其他周期性变化的信号，它的基本原理是时基信号发生器提供标准的时基脉冲信号，若其周期为1s则门控电路的输出信号持续时间亦准确到1s。闸门电路有标准秒信号控制，当秒信号到来时闸门开通，信号通过闸门送到计数译码显示电路，秒信号结束时闸门关闭，计数器停止计数，由于计数器记得脉冲数N 的是一秒内的累积数，所以被测频率是NHZ。闸门时间可以取大于或者小于1秒的值，测得的频率时间间隔与闸门时间的取值成正比，在这里取的闸门时间为1s。
在此，数字频率计由分频器，片选电路，计数器，锁存器，译码电路和显示电路作为主要组成部分。
1.2设计框图如图1.1所示：
图1.1
二．单元电路设计
2.1分频电路模块
分频器在总电路中有两个作用。由总图框图中分频器有两个输出，一个给计数器，一个给锁存器。时钟信号经过分频电路形成了20分频后的门信号。另一个给锁存器作锁存信号，当信号为低电平时就锁存计数器中的数。
分频电路图如图2.1
图2.1 分频电路图
2.2片选信号电路模块
这个电路有两个用途：一是为后面的片选电路产生片选信号，二是为译码模块提供选择脉冲信号。
电路图如图2.2
图2.2 片选信号电路图
2.3计数器模块
计数器模块为该电路中的核心模块，它的功能是：当门信号为上升沿时，电路开始计算半个周期内被测信号通过的周期数，到下升沿后结束。然后送给锁存器锁存。
计数器电路图如图2.3所示：
图2.3 计数器电路图
2.4锁存器模块
在分频信号的下降沿到来时，锁存器将计数器的信号锁存，然后送给编译模块中。其电路图如图2.4所示：
图2.4 锁存器电路图
2.5译码信号模块
此模块是对四个锁存器进行选择，按顺序的将四个锁存器中的数值送给译码模块中译码。其电路图如图2.5
图2.5 译码信号电路图
2.6片选模块
该模块接收到片选信号后，输出给显示器，选择显示那个显示管。其电路图如图2.6所示：
图2.6 片选电路图
2.7译码模块
译码模块的作用就是将译码信号模块中选择出的信号进行译码，并将其送给显示器。其电路图如图2.7所示：
图2.7 译码电路图2.8总电路图
图2.8总电路图三．编程下载
3.1分频模块的程序
library ieee;
use ieee.std_logic_1164.all;
entity fen is
port(clk:in std_logic;
q:out std_logic);
end fen;
architecture fen_arc of fen is
begin
process(clk)
variable cnt:integer range 0 to 9;
variable x:std_logic;
begin
if clk'event and clk='1'
then if cnt<9 then
cnt:=cnt+1;
else
cnt:=0;
x:=not x;
end if;
end if;
q<=x;
end process;
end fen_arc;
3.2片选信号模块的程序
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity sel is
port(clk:in std_logic;
q:out std_logic_vector(2 downto 0));
end sel;
architecture sel_arc of sel is
begin
process(clk)
variable cnt:std_logic_vector(2 downto 0);
begin
if clk'event and clk='1' then
cnt:=cnt+1;
end if;
q<=cnt;
end process;
end sel_arc;
3.3计数器模块的程序
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity corna is
port(clr,sig,door:in std_logic;
alm:out std_logic;
q3,q2,q1,q0,dang:out std_logic_vector(3 downto 0)); end corna;
architecture corn_arc of corna is
begin
process(door,sig)
variable c3,c2,c1,c0:std_logic_vector(3 downto 0); variable x:std_logic;
begin
if sig'event and sig='1' then
if clr='0' then
alm<='0';
c3:="0000";
c2:="0000";
c1:="0000";
c0:="0000";
elsif door='0' then
c3:="0000";
c2:="0000";
c1:="0000";
c0:="0000";
elsif door='1' then
if c0<"1001" then
c0:=c0+1;
else
c0:="0000";
if c1<"1001" then
c1:=c1+1;
else c1:="0000";
if c2<"1001" then
c2:=c2+1;
else
c2:="0000";
if c3<"1001" then
c3:=c3+1;
else
c3:="0000";
alm<='1';
end if;
end if;
end if;
end if;
end if;
if c3/="0000" then
q3<=c3;
q2<=c2;
q1<=c1;
q0<=c0;
dang<="0100";
elsif c2/="0000" then
q3<="0000";
q2<=c2;
q1<=c1;
q0<=c0;
dang<="0011";
elsif c1/="0000" then
q3<="0000";
q2<="0000";
q1<=c1;
q0<=c0;
dang<="0010";
else
q3<="0000";
q2<="0000";
q1<="0000";
q0<=c0;
dang<="0001";
end if;
end if;
end process;
end corn_arc;
3.4锁存器模块的程序
library ieee;
use ieee.std_logic_1164.all;
entity lock is
port(l:in std_logic;
a4,a3,a2,a1,a0:in std_logic_vector(3 downto 0);
q4,q3,q2,q1,q0:out std_logic_vector(3 downto 0));
end lock;
architecture lock_arc of lock is
begin
process(l)
variable t4,t3,t2,t1,t0:std_logic_vector(3 downto 0);
begin
if l'event and l='0' then
t4:=a4;
t3:=a3;
t2:=a2;
t1:=a1;
t0:=a0;
end if;
q4<=t4;
q3<=t3;
q2<=t2;
q1<=t1;
q0<=t0;
end process;
end lock_arc;
3.5译码信号模块的程序
library ieee;
use ieee.std_logic_1164.all;
entity ch is
port(sel:in std_logic_vector(2 downto 0);
a3,a2,a1,a0,dang:in std_logic_vector(3 downto 0);
q:out std_logic_vector(3 downto 0));
end ch;
architecture ch_arc of ch is
begin
process(sel)
begin
case sel is
when "000"=>q<=a0;
when "001"=>q<=a1;
when "010"=>q<=a2;
when "011"=>q<=a3;
when "111"=>q<=dang;
when others=>q<="1111";
end case;
end process;
end ch_arc;
3.6片选模块的程序
library ieee;
use ieee.std_logic_1164.all;
entity ym is
port(d:in std_logic_vector(2 downto 0);
q:out std_logic_vector(7 downto 0)); end ym;
architecture ym_arc of ym is
begin
process(d)
begin
case d is
when "000"=>q<="00000001";
when "001"=>q<="00000010";
when "010"=>q<="00000100";
when "011"=>q<="00001000";
when "100"=>q<="00010000";
when "101"=>q<="00100000";
when "110"=>q<="01000000";
when "111"=>q<="10000000";
when others=>q<="00000000";
end case;
end process;
end ym_arc;
3.7译码器模块的程序
library ieee;
use ieee.std_logic_1164.all;
entity disp is
port(d:in std_logic_vector(3 downto 0);
q:out std_logic_vector(6 downto 0));
end disp;
architecture disp_arc of disp is begin
process(d)
begin
case d is
when "0000"=>q<="0111111";
when "0001"=>q<="0000110";
when "0010"=>q<="1011011";
when "0011"=>q<="1001111";
when "0100"=>q<="1100110";
when "0101"=>q<="1101101";
when "0110"=>q<="1111101";
when "0111"=>q<="0100101";
when "1000"=>q<="1111111";
when "1001"=>q<="1101111";
when others=>q<="0000000";
end case;
end process;
end disp_arc;
3.8顶层文件的程序
library ieee;
use ieee.std_logic_1164.all;
entity plj is
port(sig,clr,clk:in std_logic;
alm:out std_logic;
q:out std_logic_vector(6 downto 0);
se:out std_logic_vector(7 downto 0));
end plj;
architecture art of plj is
component corna
port(clr,sig,door:in std_logic;
alm:out std_logic;
q3,q2,q1,q0,dang:out std_logic_vector(3 downto 0)); end component;
component fen
port(clk:in std_logic;
q:out std_logic);
end component;
component lock
port(l:in std_logic;
a4,a3,a2,a1,a0:in std_logic_vector(3 downto 0);
q4,q3,q2,q1,q0:out std_logic_vector(3 downto 0));
end component;
component sel
port(clk:in std_logic;
q:out std_logic_vector(2 downto 0));
end component;
component ch
port(sel:in std_logic_vector(2 downto 0);
a3,a2,a1,a0,dang:in std_logic_vector(3 downto 0);
q:out std_logic_vector(3 downto 0));
end component;
component disp
port(d:in std_logic_vector(3 downto 0);
q:out std_logic_vector(6 downto 0));
end component;
component ym
port(d:in std_logic_vector(2 downto 0);
q:out std_logic_vector(7 downto 0));
end component;
signal t1,t2,t3,t4,t5,t6,t7,t8,t9,t10,t12:std_logic_vector(3 downto 0);
signal t11:std_logic;
signal t20:std_logic_vector(2 downto 0);
begin
u1:corna port map (clr=>clr,sig=>sig,door=>t11,alm=>alm,q3=>t1,q2=>t2,q1=>t3,q0=>t4,dan g=>t5);
u2: fen port map (clk=>clk,q=>t11);
u3: lock port map (l=>t11,a4=>t1,a3=>t2,a2=>t3,a1=>t4,a0=>t5,q4=>t6,q3=>t7,q2=>t8,q1=>t 9,q0=>t10);
u4: sel port map (clk=>clk,q=>t20);
u5: ch port map (sel=>t20,a3=>t6,a2=>t7,a1=>t8,a0=>t9,dang=>t10,q=>t12);
u6: disp port map (d=>t12,q=>q);
u7: ym port map (d=>t20,q=>se);
end architecture art;
四．仿真与调试
4.1分频电路模块的仿真
在quartus II中打开事先编译好的程序，然后建立工程文件，再打开波形图显示窗口，设置好参数，保存后编译，编译无错误既可以生成电路图。其仿真图如图4.1所示：
图4.1 分频电路仿真图4.2片选信号电路的仿真
其仿真图如图4.2.
图4.2 片选信号电路仿真图
4.3计算器模块的仿真
其仿真图如图4.3所示：
图4.3 计算器电路仿真图
4.4锁存器模块仿真
其仿真图如图4.4所示：
