外墙外保温施工方案(岩棉+铝箔纸)

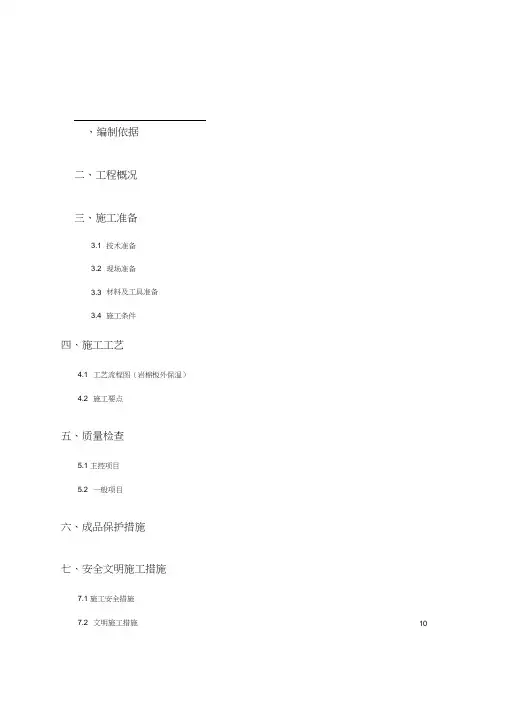

目录
一、编制依据 (3)
二、工程概况 (3)
三、施工准备 (3)
3.1技术准备 (3)
3.2现场准备 (4)
3.3材料及工具准备 (4)
3.4施工条件 (6)
四、施工工艺 (7)
4.1工艺流程图（岩棉板外保温） (7)
4.2施工要点 (7)
五、质量检查 (9)
5.1主控项目 (9)
5.2一般项目 (10)
六、成品保护措施 (11)
七、安全文明施工措施 (11)
7.1施工安全措施 (11)
7.2文明施工措施 (12)
一、编制依据
1、本工程施工组织设计；
2、GB50411-2007《建筑节能工程施工质量验收规范》；
3、JGJ144-2008《外墙外保温工程技术规程》；
4、GB50120-2001《建筑装饰装修工程质量验收规范》；
5、JC/T992-2006《墙体保温用岩棉板胶粘剂》；
6、10BJ2--11《建筑外保温(防火)》；
7、本工程设计图纸。
二、工程概况
1、工程名称：河北中国大酒店改造工程
2、建设单位：河北中国大酒店
3、代建单位：中交石家庄房地产开发有限公司
4、设计单位：中建华帆建筑设计院有限公司
5、监理单位：河北博大项目管理公司
6、施工单位：中铁建工集团有限公司河北中国大酒店改造工程项目经理部
7、建设地点：河北省石家庄市自强路127号
8、结构形式：框架-核心筒结构
9、建设规模：本工程建筑面积为56991.33㎡，基底面积为4499.32㎡。地上16层，地下2层，建筑高度为72.15m
10、节能设计：本工程采用外墙外保温作法，采用80厚岩棉保温板粘贴加机械锚固保温体系。
三、施工准备
3.1技术准备
3.3.1 施工方案
节能保温工程施工前编制保温专项施工方案，由监理工程师审批后施工。
3.3.2 分项工程技术交底
节能保温工程施工前，专业工长应向操作人员进行分项工程施工技术交底，
交底内容为施工准备、作业条件、操作工艺、质量标准、成品保护和应注意的质量问题几个方面。
3.2现场准备
岩棉保温板进场后应设专门场地存放，不得存放于建筑物内，存放场地四周不得进行焊接、明火作业。岩棉保温板存放在室外时，要采取防雨措施。
3.3材料及工具准备
3.3.1主要工程材料及性能指标
3.3.1.1憎水岩棉板
岩棉板性能应符合《建筑外墙外保温用岩棉制品》GB/T 25975要求的同时，还应符合DB/T29-217-2013《河北省岩棉外墙外保温系统应用技术规程》的规定，主要性能指标如下表：
项目单位
性能要求
试验方法岩棉板岩棉带
密度Kg/m3≥120 ≥100 GB/T 5480 酸度系数—≥1.8 GB/T 5480 纤维平均直径Μm↓≤7.0 GB/T 5480 渣球含量（粒径大于0.25mm）% ≤10 GB/T 5480 尺寸稳定性% ＜1.0 GB/T 25975
质量吸湿率% ≤1.0 GB/T 5480 憎水率% ≥98.0 GB/T 10299
吸水量（部分侵入）短期 (24h)
Kg/㎡
≤1.0 GB/T 25975 长期（28d）≤3.0 GB/T 10294
导热系数（平均温度25℃）W/(m.K) ≤0.040 ≤0.048 GB/T 25975
垂直于表面的抗拉强度TR10
kPa
≥10 —
GB/T 25975 TR15 ≥15 —
TR80 —≥80
压缩强度kPa ≥40 ≥60 GB/T 25975 燃烧性能分级—不低于A2级GB 8624 注：燃烧性能分级采用GB 8624-2006
岩棉板(或带)尺寸允许偏差
项目
单位 允许偏差 试验方法
厚度
岩棉板
mm +3,0 GB/T 5480
岩棉带
mm +2,0 长度
mm +10,-3 宽度 岩棉板 mm +5,-3
岩棉带
mm +3,-3 直角偏离度 mm/m ≤5 平整度偏差
mm
≤6
GB/T 25975
注：允许偏差以1200mm 长×600mm 宽的岩棉板或1200mm 长×150mm 宽的岩棉带为基准。
3.3.2岩棉外墙外保温系统胶粘剂技术指标
项目
性能要求 试验方法
原强度 耐水强度 JG149
与水泥砂浆拉伸粘结强度，MPa ≥0.70 ≥0.50 与岩棉板拉伸粘接强度，KPa （破坏界面在岩棉板上） TR10 ≥10 ≥10 TR15 ≥15 ≥15 与岩棉带拉伸粘接强度，KPa （破坏界面在岩棉板上）
TR80
≥80 ≥80
可操作时间，h
1.5~4.0
3.3.3岩棉外墙外保温锚栓技术指标
项目
性能要求
试验方法
未处理(14d)
浸水处理
冻融循环处理
碱处理
JC/T 907 拉伸粘接强度
与水泥砂浆，Mpa ≥0.60 ≥0.40 ≥0.40 ≥0.40 与找平砂浆，Mpa （破坏界面在找平砂浆上）
≥0.10 ≥0.10 ≥0.10 ≥0.10
与岩棉粘结性能a
破坏界面在岩棉上
JC 149
注：a试验用岩棉选用TR80岩棉带。
锚栓的塑料膨胀件和塑料膨胀套管应采用原生的聚酰胺、聚乙烯或聚丙烯制造，不应采用再生材料；钢制膨胀件应采用不锈钢或经过表面防腐处理的碳钢制造。塑料圆盘直径不小于50mm，膨胀套管直径不小于8mm，锚栓的有效锚固深度在混凝土墙中不小于30mm,在砌体墙中不小于50mm，圆盘抗拔力标准值不小于0.50Kn,单个锚栓抗拉承载力标准值不小于0.60KN。空心砌块基层墙体应选用通过摩擦和机械锁定承载的锚栓。锚栓主要性能还应符合《外墙保温用锚栓》GB/T366的要求。
3.4施工条件
3.4.1施工环境要求及措施
作业时环境温度不应低于5℃，风力不应大于5级，风速不宜大于10m/s，严禁雨天施工，施工时提前查看24h天气预报。
3.4.2建筑物及基层墙体要求
基本要求：主体结构及基层质量验收合格后方能进行墙体节能施工，还应具备如下条件：
（1）将外墙外保温施工的砼基体表面的杂物清理干净，不得有污迹、灰尘、油污或脂肪类物质。空鼓开裂处剔凿后修补平整、铲除凸出物，使基体表面尺寸偏差符合下表规定
项次项目允许偏差（mm）检查方法
1 表面平整度≤4 用2m靠尺和塞尺检查
2 垂直度（高度≤
2000mm）
≤4 用2m垂直检查尺检查
3 阴阳角垂直度≤
4 用2m托线板检查
（2）外墙上的螺栓孔或其它孔洞用防水砂浆封堵（洞口较大处用细石砼填实）。
（3）伸出外墙面上的雨水管卡、预埋件、支架和设备穿墙管安装到位，并留出外墙保温层的厚度，并做必要的防锈及防水处理。
（4）门窗边框与墙体连接处预留出保温层的厚度，窗框安装完毕，窗框与墙体之间的缝隙用聚氨酯发泡填塞严密，做好窗框的保护。
（5）保温施工前对建筑物及墙面进行主体结构验收，验收合格后方可进行
外保温施工。
四、施工工艺
4.1工艺流程图（岩棉板外保温）
基层处理
↓
材料和机具准备
↓
配置胶粘剂
↓
粘贴保温板
↓
锚栓固定
↓
保温层验收
4.2施工要点。
4.2.1岩棉板粘贴
（1）粘贴岩棉板前，应检查岩棉板表面层是否平整、清洁，潮湿、有污染的岩棉板不得用于工程。
（2）岩棉板应自下而上，沿水平方向铺设粘贴，竖缝应逐行错缝1/2板上，在墙角处应交错互锁，并应保证墙角垂直度。岩棉板排板及转角排版示意如图：
（3）粘贴岩棉板时随时用2m靠尺和托线板检查平整度和垂直度。相邻岩棉板应紧密对接，板缝不得大于2mm（板缝应用聚氨酯处理），且板间高差应不大于1mm.
（4）门窗洞口四角处或局部不规则处岩棉板不得拼接，应采用整块岩棉板切割成型，岩棉板接缝应离开角部至少200mm，必须注意切割面与板面垂直。粘贴岩棉板门窗口排板示意图所示：
（5）岩棉板粘结采用条粘法，其粘结面积不得小于40%。
4.2.2岩棉板的锚固
（1）岩棉板表面锚栓数量每平米不少于6个，锚栓按梅花状分布，锚栓间距≤400mm,,从距离墙角、门窗侧壁100-150mm及从檐口与窗台下方150mm处开始安装，沿墙角或门窗周边锚栓适当加密，锚固件间距不大于500mm.
（2）锚固件安装应按照设计要求位置，用冲击钻或电锤钻孔，钻孔深度应大于锚固深度10mm。
（3）锚栓安装时将锚固钉敲入或拧入墙体圆盘紧贴底层，不得翘曲。
（4）施工过程中和施工结束后应做好对半成品和成品的保护，防止污垢和损坏；各构造层材料在完全固化前应防止淋水、撞击和振动。墙面损坏以及使用脚手架所预留的孔洞均应用相同材料进行修补。
（5）各有关施工单位人员必须认真保护好成品，要求相互监督进行保护。
五、质量检查
5.1主控项目
（1）用于岩棉外保温系统的材料，其品种、规格、性能应符合设计和现行相关标准要求。
检验方法：观察、尺量检查；核查材料的出厂质量证明文件
检查数量：按照进场批次，每批随机抽取三个试样进行检查；质量证明文件应按照其出厂检验批次进行核查；
（2）岩棉外保温工程使用的岩棉及系统配套材料应符合下列要求：
①岩棉板厚度、导热系数、密度、压缩强度、抗拉强度、燃烧性能、吸水量、憎水率、酸度系数应符合设计要求；
②粘接胶浆计量配合比必须准确，且应符合DB/T29-217-2013要求。
检验方法：核查质量证明文件及进场复试报告
检验数量：全数检查
（3）岩棉及系统配套材料进场时，应对其性能进行复验，复验应为见证取样送检；
检验方法：随机抽样送检，核查复验报告
检验数量：按河北省外保温质量检验验收规程
（4）岩棉外墙外保温施工前应按照设计和施工方案要求对基层经行处理，处理后的基层应符合岩棉施工方案要求；
检验方法：对照设计和施工方案观察检查，检查隐蔽工程验收记录。
检验数量：全数检查
（5）岩棉外墙外保温工程各层构造做法应符合设计要求，并应按照经过审批的施工方案施工；
检验方法：对照设计和施工方案观察检查，检查隐蔽工程验收记录
检验数量：全数检查
（6）岩棉外墙外保温工程的施工，应符合以下规定：
①岩棉及防护层厚度必须符合设计要求
②岩棉外保温工程锚栓的规格、数量、位置、锚固深度和拉拔力应符合设计要求，锚栓应进行现场拉拔试验。
检验方法：岩棉厚度采用现场钻芯法检查，锚固力核查实验报告。
检验数量：每个检验批不少于三处，锚固力每个工程不少于一组。
（7）岩棉外墙外保温工程系统抗冲击性应符合设计要求
检验方法：检查检验报告
检查数量：同一构造设计不少于三组
（8）外墙门窗洞口周边的侧面，应按设计要求采取节能保温措施，窗台应采用可靠的防踩踏措施
检验方法：对照设计观察检查，检查隐蔽验收记录
检验数量：每个检验批抽检5%，并不少于5个洞口。
（9）外墙热桥部位应按照设计要求采取节能保温等隔断热桥措施
检验方法：对照设计和施工方案观察检查，检查隐蔽验收记录。
检验数量：按照不同热桥种类，每种抽查20%，并不少于5处。
5.2一般项目
进场岩棉的外观和包装应完整无破损，符合设计和产品标准的规定
检验方法:观察检查
检验数量：全数检查
5.2..1岩棉外墙外保温施工应符合下列要求
（1）岩棉板应错缝施敷，板缝平整严密，表面平整清洁，施敷质量应符合下表要求（施敷质量允许偏差）
项次项目允许偏差（mm）
1 表面平整度≤3
2 立面垂直度≤3
3 阴阳角垂直≤3
4 阴阳角方正≤3
5 板间高差（含接茬高差）≤1
（2）岩棉板及饰面层应按照施工单元连续施敷，表面应平整。
（3）立面应垂直，阴阳角应方正。
检验方法：观察检查，方尺、塞尺、钢尺尺量检查、2m靠尺和吊线检查、敲击检查并检查隐蔽验收记录和施工记录。
检查数量：每个检验批抽查10%，并不少于5处。
5.2.2岩棉外保温的雨水管、变形缝等处的保温构造做法，应符合设计和国家及河北省现行建筑标准图的要求。
检验方法：观察检查
检验数量：每个检验批抽查10%，并不少于5处。
六、成品保护措施
6.1 保温材料存放在库房内，在室外存放时应采取防雨措施。
6.2 施工中各专业工种应紧密配合，合理安排工序，严禁颠倒工序作业。
6.3 外墙保温板不得随意开凿孔洞，脚手架安装和拆除应不得撞击保温板。
6.4 外墙壁门窗洞口、墙面阳角均应采取保护措施。
七、安全文明施工措施
7.1 施工安全措施
7.1.1 坚持“安全第一、预防为主”的安全生产方针。
7.1.2 严格执行有关安全生产管理的法规、条例。
7.1.3 操作人员上岗前必须进行三级教育，分项工程施工前应进行书面安全交底，班前应进行口头安全交底。
7.1.4 作业人员必须正确使用个人防护用品，进入施工现场戴好安全帽，洞口、临边等作业无可靠防护设施时，作业人员应系后安全带并扣好保险钩。
7.1.5 本工程外墙采用涂有界面剂的岩棉板保温，作业时，不可避免的还会有岩棉丝掉落。外墙保温施工人员工作服的领口、袖口、裤口要扎好，并带好橡胶手套、护目镜等防护用品。岩板板需切割时，量好尺寸后在避风处统一切割，避免破碎的岩棉随风吹走。
7.1.6 夜间施工应有照明设施，使用行灯其电源电压不得超过36V，灯体与手柄应坚固、绝缘良好并耐热耐潮湿，灯泡外部有金属保护网。
7.2 文明施工措施
7.2.1 预拌砂浆采用机械搅拌应封挡严密，搅拌机冲洗处要设沉淀池。
7.2.2 保温材料不得随处遗弃，破碎散落的保温弃料要装入袋内。
7.2.3 现场材料码放要整齐，作业面应整洁，做到工完料净场地清。
7.2.4 建筑垃圾清运严禁凌空抛撒，应采用封闭容器。
