关于原油储罐上面呼吸阀配与不配阻火器的问题
储罐, 呼吸阀, 阻火器, 原油

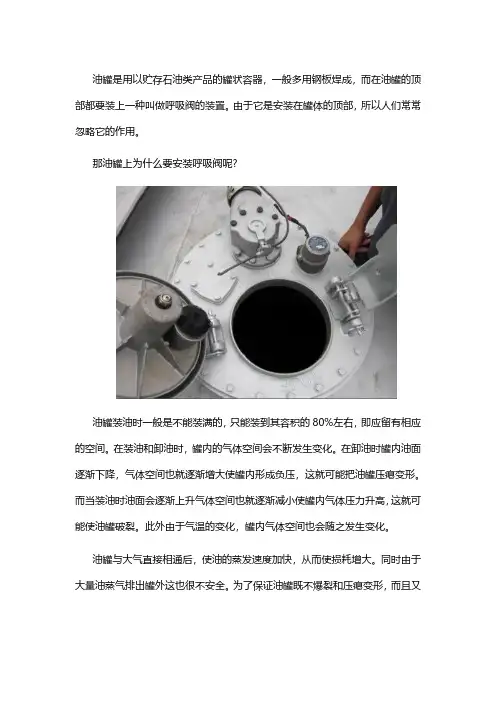

国内联合站的原油储罐，一般都是在呼吸阀根部配一个阻火器，这也算是标配了。但是，近些年来做国际工程，竟然看到有不配阻火器的图，当时惊呆了。后来察看API 2000，上面有一句话是这么说的(在4.4.1.2)
A flame arrester is not considered necessary for use in conjunction with a PV valve venting to atmosphere because flame speeds are less than vapor velocities across the seats of PV valves (see API Publication 2210).
对于呼吸阀而言，看来阻火器也不是必需的。后来在网上查看资料，中文资料都是有加阻火器的；察看英文网站，也有好些教材说可以不加，而且还说不加更好。
请大家讨论一下，究竟加与不加？
呼吸阀一般有压差，看看该压差是有什么控制的，如果加水或别的液体控制，也会起到阻火作用；加与不加，完全取决于介质的性质和操作条件，但凡二者都比较宽松，那么依据相关的标准就很好判断了，在加阻火器和不加阻火器之间划清明显的界限，我个人认为似乎有点欠妥！还是应该具体情况具体讨论吧~
以下这段好象看不出适用范围是什么罐.国内设计油罐是装防火器的(国内外规范都有规定,我们的规范有时就是国际规范的翻版).国外我见到的也都设.A flame arrester is not considered necessary for use in conjunction with a PV valve venting to atmosphere because flame speeds are less than vapor velocities across the seats of PV valves (see API Publication 2210).
大型原油罐一般采用外浮，小的内浮顶
大型原油罐一般采用外浮，小的内浮顶，一般很少采用拱顶的。
内浮顶中央通气孔要加的阻火，不影响内外压力，有罐边通气孔。
国内外规范区别一般很大，大部分国内严格，也有没有规定的。
也遇到类例似情况，建在国内的就要遵守并按国内规范，国外工程例外。
我只知道柴油、苯这一类的轻质油或者有毒有害的，拱顶罐要有液压安全阀，内含阻火器的。大型原油罐貌似阀根没注意又没有阻火器…。
原油罐上面通常安装有两种呼吸阀：一种是机械式呼吸阀，另一种是液压式安全阀（也叫液压式呼吸阀），通常机械式呼吸阀下面要装阻火器，液压式呼吸阀由于里面的油品必须具有凝点低、粘度小、沸点高、闪点高、不易挥发的性能，推荐使用变压器油，所以可以不用装阻火器。

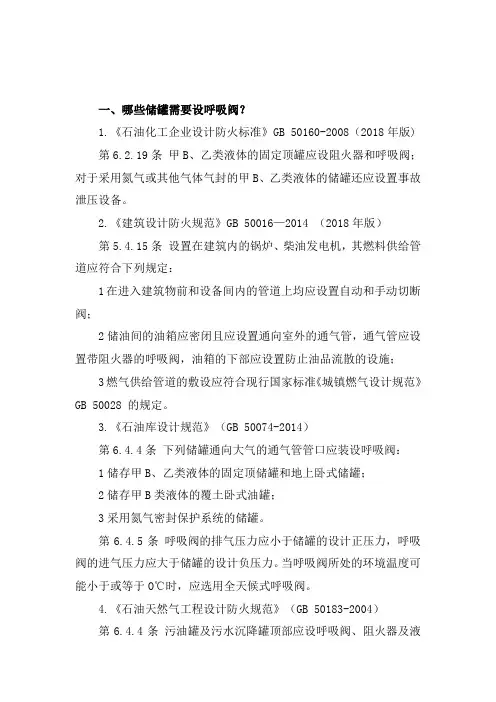

根据《石油化工企业设计防火规范(GB50160-1992，1999版)》5.2.18条，甲B、乙类液体的固定顶罐，应设阻火器和呼吸阀。
再根据《危险化学品名录》(2002年版)，石油原油为中闪点液体(CN.为32003)，其闪点：
-18℃≤闪点＜23℃。属于甲B类液体。所以，本人认为应该加阻火器。
SY/T6320-1997陆上油气田油气集输安全规定
8 储存
8.1 储油罐
8.1.1 油罐区竣工后，应经安全、消防等有关部门验收合格后方能交工投产。
8.1.2 储油罐呼吸阀、阻火器、液压安全阀应按SY/T 0511、SY/T 0512、SY/T 0525.1的规定执行。呼吸阀、液压安全阀底座应装设阻火器，阻火器每季至少检查一次。呼吸阀、液压安全阀冬季执行。呼吸阀、液压安全阀底座应装设阻火器，阻火器每季至少检查一次。呼吸阀、液压安全阀冬季至少检查两次。
甲、乙类液体常压储罐容器通向在气的开口处应有阻火器。
为什么API 2000上面的规定和SY/T6320有冲突？请高手解释一下。
