华北电力大学 华北电力大学机械设计基础考研题库 一、填空 1、构件是机器的运动单元体；零件是机器的制造单元体；部件是机器的装配单元体。 2、平面运动副可分为低副和高副，低副又可分为转动副和移动副。 3、运动副是使两构件接触，同时又具有确定相对运动的一种联接。平面运动副可分为低副和高副。 4、平面运动副的最大约束数为 2 。 5、机构具有确定相对运动的条件是机构的自由度数目等于主动件数目。 6、在机构中采用虚约束的目的是为了改善机构的工作情况和受力情况。 7、平面机构中，两构件通过点、线接触而构成的运动副称为高副。 8、机构处于压力角α=90°时的位置，称机构的死点位置。曲柄摇杆机构，当曲柄为原动件时，机构无死点位置，而当摇杆为原动件时，机构有死点位置。 9、铰链四杆机构的死点位置发生在从动件与连杆共线位置。 10、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为：急回特性。 11、摆动导杆机构的极位夹角与导杆摆角的关系为相等。 12、凸轮机构是由机架、凸轮、从动件三个基本构件组成的。 13、螺旋机构的工作原理是将螺旋运动转化为直线运动。 14、为保证带传动的工作能力，一般规定小带轮的包角α≥120°。 15、链传动是由主动链轮、从动链轮、绕链轮上链条所组成。 16、链传动和带传动都属于挠性件传动。 17、齿轮啮合时，当主动齿轮的齿根_推动从动齿轮的齿顶，一对轮齿开始进入啮合，所以开始啮合点应为从动轮齿顶圆与啮合线的交点；当主动齿轮的齿顶推动从动齿轮的齿根，两轮齿即将脱离啮合，所以终止啮合点为主动轮齿顶圆与啮合线的交点。 18、渐开线标准直齿圆柱齿轮正确啮合的条件为模数和压力角分别相等。 19、_齿面磨损__和_因磨损导致的轮齿折断__是开式齿轮传动的主要失效形式。 20、渐开线齿形常用的加工方法有仿形法和范成法两类。 21、在一对齿轮啮合时，其大小齿轮接触应力值的关系是σH1 = σH2。 22、斜齿圆柱齿轮的重合度大于直齿圆柱齿轮的重合度，所以斜齿轮传动平稳，承载能力高，可用于高速重载的场合。 23、在蜗轮齿数不变的情况下，蜗杆的头数越少，则传动比就越大。 24、蜗杆传动的中间平面是指：通过_蜗杆_轴线并垂直于__蜗轮__轴线的平面。 25、普通圆柱蜗杆和蜗轮传动的正确啮合条件是_ m a1=m t2、αa1=αt2、λ=β_。 26、若键的标记为键C20×70GB1096-79,则该键为C型平键，b=20，L=70。 27、轮系运动时，所有齿轮几何轴线都固定不动的，称定轴轮系轮系，至少有一个齿轮几何轴线不固定的，称周转星轮系。 28、轴的作用是支承轴上的旋转零件，传递运动和转矩，按轴的承载情况不同，可以分为转轴、心轴、传动轴。 29、机械静联接又可以分为可拆联接和不可拆联接，其中键联接、螺纹联接、销联接属于可拆连接。 30、.螺纹联接防松的目的是防止螺纹副的相对运动，按工作原理的不同有三种防松方式：摩擦力防松、机械防松、其它方法防松。 31、平键的工作面是键的两侧面。 32、楔键的工作面是键的上下两面。 33、滑动轴承中所选用的润滑油，其粘度越大，则其承载能力越大。 34、普通平键的剖面尺寸(b×h)，一般应根据轴的直径按标准选择。 35、滚动轴承内圈与轴颈的配合采用基孔制，外圈与轴承孔的配合采用基轴制。 二、判断题(正确的打√，错误的打×) 1、所有构件一定都是由两个以上零件组成的。（×） 2、铰链四杆机构中，传动角γ越大，机构传力性能越高。（√） 1
1.那些实验是在EMS平台下进行？那些实验是在DTS平台下进行？ EMS：1）电力系统有功功率分布及分析；2）电力系统无功功率分布及分析；3）电力系统综合调压措施分析；4）电力系统有功-频率分布；5）电力系统潮流控制分析；6）电力系统对称故障计算及分析；7）电力系统不对称故障及计算分析 DTS：1）电力系统继电保护动作特性分析；2）电力系统稳定性计算及分析；3）电力系统继电保护动作情况与系统稳定性关系分析 2.欲调节电压幅值，调有功P有效还是无功Q有效？为什么？ 1）电压对无功变化更敏感，有功虽然对电压也有影响但是比较小 2）只考虑电压降落的纵分量：△U=(PR+QX)/U，从公式看出，电压降落跟有功P和无功Q 都有关系，只不过在高压输电系统中，电抗X>>R，这样，QX在△U的分量更大，调节电压幅值就是在调节无功。 3.重合闸有什么好处？若电气故障设为三相短路，故障分别持续t1和t2时长，则两个实验结果有什么不同？ 重合闸好处：1）在线路发生暂时性故障时，迅速恢复供电，从而提高供电可靠性；2）对于有双侧电源的高压输电线路，可以提高系统并列运行的稳定性，从而提高线路的输送容量；3）可以纠正由于断路器机构不良，或继电器误动作引起的误跳闸 故障延时长的接地距离一段动作次数，相间距离一段动作次数，三相跳开次数比故障延时短的多，开关三相跳开的次数多。 4,.以实验为例，举例说明继电保护对暂态稳定的影响？ 实验八中，实验项目一体现出选保护具有选择性，当其故障范围内出现故障时，有相应的断路器动作跳闸。实验项目二体现出保护是相互配合的。当本段拒动时，由上一级出口动作跳闸。实验项目三做的是自动重合闸的“前加速”和“后加速”保护。继电保护快速切除故障和自动重合闸装置就是使故障对系统的影响降到最低，尽早的将故障切除能避免故障电流对设备的冲击减小对系统的扰动，有利于暂态稳定的实现。 5.·在电力系统潮流控制分析试验中，可以通过改变发电机的无功进行潮流调整，也可以通过改变发电机所连升压变压器的分接头进行潮流调整，实验过程中这两项调整对发电机的设置有何不同？为什么？ 改变发电机无功：设置发电机无功时以10MV AR增长。不能保证发电机有功功率和发电机电压恒定，他们可能会随着无功功率的改变有微小的变化。 改变变压器分接头：设置此时发电机相当于一个PV节点，即恒定的有功P和不变的电压U。原因：发电机是无功电源，也是有功电源，是电能发生元件；变压器是电能转换元件，不产生功率。 7在实验中考虑了哪些调压措施？若某节点电压（kv）/无功……电压升高3kv，则应补偿多少电容？ 【实验】调节发电机端电压（调节有功，调节无功），调整变压器分接头 【百度】电力系统的调压措施主要有： 1靠调节发电机机端电压调压 2靠改变变压器分接头调压 3靠无功补偿调压 4靠线路串连电容改变线路参数调压 我的实验灵敏度系数为0.075，所以若电压升高3kv，应补偿3/0.075=40Mvar的电容 8在调频实验中。对单机单负荷系统，若发电机的额定功率……频率怎么变化？当负荷功率大于发电机功率的额定功率…… 通过K=△p/△f来判断f如何变化 9、几个实验步骤 实验九试探法求故障切除实验的实验步骤
华北电力大学（北京校区） 电力系统稳态分析题库 电力系统稳态分析思考题 第1章 1、请说明火力发电的能量转换过程。 2、电力系统中除火电、水电及核电以外的其它发电形式一般称为“新能源”，你 能说出几种新能源发电形式？ 3、火力发电使用的一次能源都有哪些？ 4、负荷成分主要是什么？ 5、电力系统包括哪些主要组成部分？分别起哪些作用？ 6、什么是电力网？什么是动力系统？ 7、电力系统常用的结线图有几种？ 8、电力系统生产的特点是什么？ 9、对电力系统运行的基本要求是什么？ 10、电能质量的主要指标是什么？ 11、考核电力系统运行经济性的指标是什么？ 12、什么是“有备用结线”？什么是“无备用结线”？各有几种形式？ 13、我国电力系统3kV以上的额定电压等级是什么？ 14、我国电力系统中性点的运行方式是什么？
15、什么是“消弧线圈”？作用原理是什么？ 16、升压变和降压变的变比有何区别？ 17、我国三峡电站将装设台水轮发电机组，每台额定容量为 MW。 18、什么是线路的经济输送功率和输送距离？ 19、什么是“黑启动”？ 20、*什么是“能量管理系统（EMS）”？ 21、*你对电力市场了解多少？ 22、*什么是高压直流（HVDC）输电系统？与交流输电相比有哪些优缺点？ 23、*什么是灵活交流输电系统（FACTS）？ 第2章 1、“数学模型”的含义是什么？ 2、什么是发电机的“运行极限图（功率圆图）”？ 3、什么是发电机“进相运行”？ 4、什么是变压器的铜耗和铁耗？ 5、为什么说变压器的铜耗是可变损耗？铁耗是不变损耗？ 6、升压三绕组变压器三个绕组由内到外的排列顺序是：中、低、高；降压三绕组 变压器三个绕组由内到外的排列顺序是：低、中、高，为什么？ 7、采用扩径导线或分裂导线的主要目的是什么？ 8、220kV和500kV线路上每串绝缘子的片数一般为多少？ 9、铝线和铜线的电阻率是多少？ 10、架空输电线为什么要换位？何谓“完全换位”？
华北电力大学电力系统分析14年真题及答案 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
华北电力大学2014年硕士研究生入学考试初试试题 考试科目：811电力系统分析基础 一、判断题（15分） 1.电力系统是指所有电源、电网、负荷及储能设备的总和（） 2.电力系统总装机容量是指该系统实际安装的发电机组额定有功功率总和（√ ） 3.有备用接线系统的供电可靠性高于无备用接线系统（√ ） 4.对于电压在110kV及以上的电网，由于电压较高，因此采用中性点不接地方式（） 5.中性点不接地系统当发生单相接地后，线电压仍三相对称（√ ） 6.超导输电引起损耗低，输送容量大，是未来电力输送的发展方向（） 7.同杆架设的双回输电线路的互感可以忽略不计，不影响线路的正常参数（√ ） 8.线路的电导主要是由绝缘子的泄漏电抗和导线换位决定的（） 9.输电线路的末端电压有时会高于始端（√ ） 10.电力系统的功率平衡主要是靠储能系统实现的（） 11.电力系统的电压水平主要决定于系统的频率特性（） 12.当系统无功功率不足时，应考虑改变变压器分接头调压（） 13.电力系统短路故障发生几率最大的是相间短路（） 14.电力系统发生短路相当于改变了电网的结构，必定会引起系统中功率分布的变化（√ ） 15.无限大功率电源可以看做是由多个有限功率电压并联组成，因而其内阻抗为零，电源 电压保持恒定（√ ） 二、不定项选择题（20分） 16.我国目前最高的交流系统电压等级为（C ） A.500kV B. 750kV C. 1000kV D. 1150kV 17.对电力系统运行的基本要求包括（ABC ） A.保证可靠持续的供电 B. 保证良好的电能质量 C. 努力提高电力系统运行的经济性 D. 提高系统电压等级 18.与有备用接线比起来，无备用接线的特点是（ BC ） A.可靠性高 B. 经济 C. 简单 D. 电能质量好 19.在同一电压等级中，各种电器设备的额定电压（D ） A.相互独立 B. 完全相同 C. 完全不相同 D. 不完全相同 20.假定选取系统容量基准值为100MW，电压基准值为500kV，那么标幺值为1p.u的电阻 （B）欧姆 A.500 B. 250 C. 0.02 D. 0.002 21.在电力系统中最多的节点类型是（A ） A.PQ节点 B. PV节点 C. 平衡节点 D. 参考节点 22.一台额定功率为50MW的发电机带一个40MW负荷运转，发电机的调差系数为4%， 负荷的单位调节功率为1.5MW/HZ，那么系统的单位调节功率为（C）MW/HZ。 A.32.75 B. 29.75 C. 26.5 D. 23.5 23.电力系统的无功电源，除了发电机之外，还有（ABCD） A.串联电容器 B. 并联电容器 C. SVC D. STATCOM 24.影响变压器零序电抗参数的主要因素有（ABCD）
机械设计制造及其自动化专业 业务培养目标: 业务培养目标:本专业培养具备机械设计制造基础知识与应用能力,能在工业生产第一线从事机械制造领域内的设计制造、科技开发、应用研究、运行管理和经营销售等方面工作的高级工程技术人才。 业务培养要求:本专业学生主要学习机械设计与制造的基础理论,学习微电子技术、计算机技术和信息处理技术的基本知识,受到现代机械工程师的基本训练,具有进行机械产品设计、制造及设备控制、生产组织管理的基本能力。 毕业生应获得以下几方面的知识和能力: 1.具有较扎实的自然科学基础、较好的人文、艺术和社会科学基础及正确运用本国语言、文字的表达能力; 2.较系统地掌握本专业领域宽广的技术理论基础知识,主要包括力学、机械学、电工与电子技术、机械工程材料、机械设计工程学、机械制造基础、自动化基础、市场经济及企业管理等基础知识; 3.具有本专业必需的制图、计算、实验、测试、文献检索和基本工艺操作等基本技能; 4.具有本专业领域内某个专业方向所必要的专业知识,了解其科学前沿及发展趋势; 5.具有初步的科学研究、科技开发及组织管理能力; 6.具有较强的自学能力和创新意识。 主干课程: 主干学科:力学、机械工程。
主要课程:工程力学、机械设计基础、电工与电子技术、微型计算机原理及应用、机械工程材料、制造技术基础。 主要实践性教学环节:包括军训,金工、电工、电子实习,认识实习,生产实习,社会实践,课程设计,毕业设计(论文等,一般应安排40周以上。 修业年限:四年 授予学位:工学学士 相近专业:机械设计制造及其自动化材料成型及控制工程工业设计过程装备与控制工程车辆工程机械工程及自动化机械电子工程汽车服务工程机械类车辆保险与理赔专业 ====推荐图书=== 高考专业详解与填报指南 开办院校 北京 [比较]华北电力大学(北京 [比较]中国农业大学[比较]中国地质大学[比较]北京化工大学 [比较]北京林业大学[比较]北京信息科技大学[比较]北方工业大学[比较]北京石油化工学院 [比较]北京物资学院 天津 [比较]天津大学[比较]天津工程师范学院[比较]天津城市建设学院 上海
保定校区电力系统及其自动化（电自） 面试：1。在线路保护中，什么情况下三段动作了，而一段二段都没有动作。 2、线路中的零序电流怎么测得。3、变压器Y-D11接线，正序负序零序电流的相位幅值怎么变化。4、零序电流保护有么有可能存在相继动作，为什么？5、隔离开关和断路器哪个先断开，为什么？6、电厂发电过程。 英语面试问题：先自我介绍，然后问问题1、为什么选择这个专业？ 2、大学里最喜欢的课？ 3、家庭成员介绍 笔试继电保护：差不多忘记了。。。记得几个大题1、一个环网的最大最小分支系数分析2、消除变压器不平衡电流的方法3、高频相差保护判断4、给一个阻抗继电器动作方程，让你画两个圆5、有零序电流保护计算题6、距离保护计算是被配合段有两条分支（即外汲），记得公式就行。7、振荡考的是大圆套小圆的，让你判断两个启动元件哪个是大圆，阐述短路与振荡的动作原理，及问有可能什么时候振荡是误动。 前面小题都考的很细。 英语听力，笔试很简单，不用准备。 保定校区电力系统及其自动化（电自） 英语面试老师直接叫我翻译学校的名字还有我学的专业课是什么初是的专业课成绩还有专业英语翻译 专业面试 1 船上的频率是多少 2你知道主要有那几中频率，分别是那些国家的 3两种不同的频率是通过什么连接起来的 4什么是
svc hv 5二机管的单向导通原理 6外面高压线路和地压线路的区别7变电站的无功补偿 笔试比较难我都不会那有零序电流保护镇定保护范围距离镇定 我强烈建议把继电保护学好专业课笔试好难 趁还有印象，先回忆一下 北京校区电气与电子工程学院电力系统及自动化 面试题目： 1.变压器中性点为何要接CT？ 2.三相线路，a相短路，c相非短路点的电压、电流怎么求？ 3.发电机机械时间常数增大，有什么影响？ 4.影响无功潮流的因素有哪些？ 还有就是电能质量指标等基础问题，当时一慌，回答的都很差 口试： 自我介绍 家乡介绍，说四种电力设备，读一篇科技短文（我读完是基本没什么感觉，英语平时没学好啊） 分在同一组的，大家的问题也都不一样，不过老师们会很和蔼，到了面试时，基本没有太紧张的感觉，希望对准备考研的有所帮助啊！
华北电力大学电力系统分析考研及期末考试必备 1、什么是动力系统、电力系统、电力网? 答:通常把发电企业的动力设施、设备和发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能热能生产、输送、分配、使用的统一整体称为动力系统; 把由发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能生产、输送、分配、使用的统一整体称为电力系统; 把由输电、变电、配电设备及相应的辅助系统组成的联系发电与用电的统一整体称为电力网。 2、现代电网有哪些特点? 答:1、由较强的超高压系统构成主网架。2、各电网之间联系较强,电压等级相对简化。3、具有足够的调峰、调频、调压容量,能够实现自动发电控制,有较高的供电可靠性。4、具有相应的安全稳定控制系统,高度自动化的监控系统和高度现代化的通信系统。5、具有适应电力市场运营的技术支持系统,有利于合理利用能源。 3、区域电网互联的意义与作用是什么? 答:1、可以合理利用能源,加强环境保护,有利于电力工业的可持续发展。 2、可安装大容量、高效能火电机组、水电机组和核电机组,有利于降低造价,节约能源,加快电力建设速度。 3、可以利用时差、温差,错开用电高峰,利用各地区用电的非同时性进行负荷调整,减少备用容量和装机容量。 4、可以在各地区之间互供电力、互通有无、互为备用,可减少事故备用容量,增强抵御事故能力,提高电网安全水平和供电可靠性。 5、能承受较大的冲击负荷,有利于改善电能质量。 6、可以跨流域调节水电,并在更大范围内进行水火电经济调度,取得更大的经济效益。 4、电网无功补偿的原则是什么? 答:电网无功补偿的原则是电网无功补偿应基本上按分层分区和就地平衡原则考虑,并应能随负荷或电压进行调整,保证系统各枢纽点的电压在正常和事故后均能满足规定的要求,避免经长距离线路或多级变压器传送无功功率。 5、简述电力系统电压特性与频率特性的区别是什么? 答:电力系统的频率特性取决于负荷的频率特性和发电机的频率特性(负荷随频率的变化而变化的特性叫负荷的频率特性。发电机组的出力随频率的变化而变化的特性叫发电机的频率特性),它是由系统的有功负荷平衡决定的,且与网络结构(网络阻抗)关系不大。在非振荡情况下,同一电力系统的稳态频率是相同的。因此,系统频率可以集中调整控制。 电力系统的电压特性与电力系统的频率特性则不相同。电力系统各节点的电压通常情况下是不完全相同的,主要取决于各区的有功和无功供需平衡情况,也与网络结构(网络阻抗)有较大关系。因此,电压不能全网集中统一调整,只能分区调整控制。

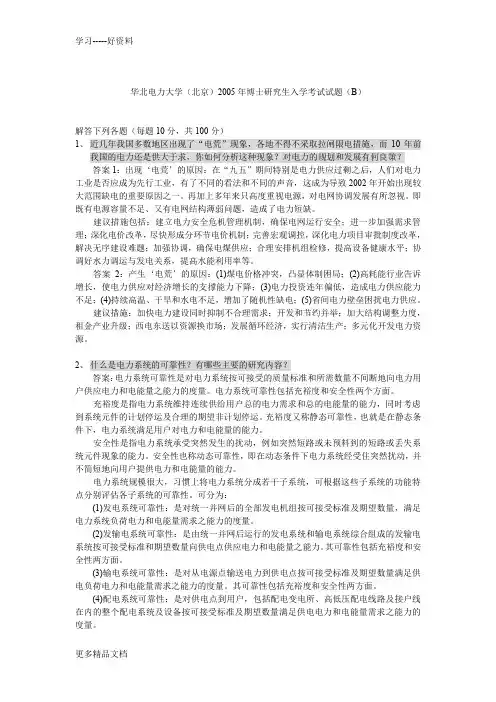

华北电力大学（北京） 2005年博士研究生入学考试试题（B） 解答下列各题（每题10分，共100分） 1、近几年我国多数地区出现了“电荒”现象，各地不得不采取拉闸限电措施，而10年前 我国的电力还是供大于求，你如何分析这种现象？对电力的规划和发展有何良策？ 答案1：出现‘电荒’的原因：在“九五”期间特别是电力供应过剩之后，人们对电力工业是否应成为先行工业，有了不同的看法和不同的声音，这成为导致2002年开始出现较大范围缺电的重要原因之一。再加上多年来只高度重视电源，对电网协调发展有所忽视。即既有电源容量不足、又有电网结构薄弱问题，造成了电力短缺。 建议措施包括：建立电力安全危机管理机制，确保电网运行安全；进一步加强需求管理；深化电价改革，尽快形成分环节电价机制；完善宏观调控，深化电力项目审批制度改革，解决无序建设难题；加强协调，确保电煤供应；合理安排机组检修，提高设备健康水平；协调好水力调运与发电关系，提高水能利用率等。 答案2：产生‘电荒’的原因：(1)煤电价格冲突，凸显体制困局；(2)高耗能行业告诉增长，使电力供应对经济增长的支撑能力下降；(3)电力投资连年偏低，造成电力供应能力不足；(4)持续高温、干旱和水电不足，增加了随机性缺电；(5)省间电力壁垒困扰电力供应。 建议措施：加快电力建设同时抑制不合理需求；开发和节约并举；加大结构调整力度，租金产业升级；西电东送以资源换市场；发展循环经济，实行清洁生产；多元化开发电力资源。 2、什么是电力系统的可靠性？有哪些主要的研究内容？ 答案：电力系统可靠性是对电力系统按可接受的质量标准和所需数量不间断地向电力用户供应电力和电能量之能力的度量。电力系统可靠性包括充裕度和安全性两个方面。 充裕度是指电力系统维持连续供给用户总的电力需求和总的电能量的能力，同时考虑到系统元件的计划停运及合理的期望非计划停运。充裕度又称静态可靠性，也就是在静态条件下，电力系统满足用户对电力和电能量的能力。 安全性是指电力系统承受突然发生的扰动，例如突然短路或未预料到的短路或丢失系统元件现象的能力。安全性也称动态可靠性，即在动态条件下电力系统经受住突然扰动，并不简短地向用户提供电力和电能量的能力。 电力系统规模很大，习惯上将电力系统分成若干子系统，可根据这些子系统的功能特点分别评估各子系统的可靠性。可分为： (1)发电系统可靠性：是对统一并网后的全部发电机组按可接受标准及期望数量，满足电力系统负荷电力和电能量需求之能力的度量。 (2)发输电系统可靠性：是由统一并网后运行的发电系统和输电系统综合组成的发输电系统按可接受标准和期望数量向供电点供应电力和电能量之能力。其可靠性包括充裕度和安全性两方面。 (3)输电系统可靠性：是对从电源点输送电力到供电点按可接受标准及期望数量满足供电负荷电力和电能量需求之能力的度量。其可靠性包括充裕度和安全性两方面。 (4)配电系统可靠性：是对供电点到用户，包括配电变电所、高低压配电线路及接户线在内的整个配电系统及设备按可接受标准及期望数量满足供电电力和电能量需求之能力的度量。 (5)发电厂变电所电气主接线可靠性：是对在组成主接线系统的元件（断路器、变压器、隔离开关、母线）可靠性的指标已知和可靠性准则给定的条件下，评估整个主接线系统可靠
电力系统继电保护原理习题 第一章绪论 1、什么是主保护、后备保护？什么是近后备保护、远后备保护？在什么情况下 依靠近后备保护切除故障？在什么情况下依靠远后备保护切除故障？ 答：主保护是一次保护，当发生故障时瞬时动作； 后备保护是在主保护不动作时再动作，一般有延时来判断主保护动作与否，它包括近后备和远后备。 远后备保护是当主保护或断路器拒动时，由相邻电力设备或线路的保护来实现的后备保护。 近后备保护是当主保护拒动时，由本电力设备或线路的另一套保护来实现的后备的保护；当断路器拒动时，由断路器失灵保护来实现后备保护 2 、说明对电力系统继电保护有那些基本要求。 答：可靠性（安全性和信赖幸），速动性，灵敏性和选择性。 3、简要说明继电保护装置的一般构成以及各部分的作用。 4、针对下图系统，分别在D1、D2、D3点故障时说明按选择性的要求哪些保护应动作跳闸。
第二章 电网的电流保护 1、分析电流保护中各段如何保证选择性？各段的保护范围如何，与哪些因素有关？ 2、什么是继电器的返回系数，增量动作继电器、欠量动作继电器的返回系数有什么区别？ 3、在图示网络中，试分析断路器1DL 、4DL 和9DL 保护的最大和最小运行方式。 4、在图所示网络中，线路AB 电源端装有三段式电流保护，线路BC 装有二段式电流保护，均采用不完全星形接线方式，系数参数如图所示，线路AB 和BC 的最大负荷电流分别为2.3A 和2A ，线路BC 的过电流保护动作时限为3S ，负荷自起动系数为1。试计算：(1)、线路AB 和BC 各段电流继电器的动作电流set I 和时间继电器的动作时限set t 。(2)、求出无时限电流速断的保护范围和校验Ⅱ、Ⅲ段的灵敏度。 （ 1.1, 2.1===III rel II rel I rel K K K ） 5、如图所示，对保护1进行三段式相间电流保护的整定计算。3.11 =rel K ，1.12=rel K ，2.13 =rel K ，85.0=re K ，5.1=ss K ，线路阻抗为0.4Ω/km ，阻抗角为 700，AB 线最大负荷电流为170A 。电源阻抗Ω=2min sA X ，Ω=3max sA X ，
华北电力大学电力系 统分析
课程编号：811 课程名称：电力系统分析基础 一、考试的总体要求 掌握电力系统的基本概念和特点，掌握电力系统各元件的参数和数学模型，掌握电力系统潮流计算的基本原理，掌握电力系统有功和无功优化运行及其调整方法，掌握短路电流计算的基本方法。 二、考试的内容 1. 电力系统的基本概念：电力系统的基本概念及系统运行的基本要求；电力系统中性点运行方式；电力系统主要的电压等级与我国电力系统的发展情况。 2. 电力系统各元件特性和数学模型：发电机组的运行特性与数学模型；输电线路、变压器、负荷的数学模型及参数计算；标幺值计算原理，理想变压器数学模型及多电压级电力网络等效电路的形成。 3. 简单电力网络的计算和分析：基于有名值与标幺值的简单电力网络（环型网、辐射型网）的潮流计算方法；有功、无功的基本电力网络潮流控制方法。 4. 复杂电力系统潮流的计算机算法：节点电压方程和电力网络方程的建立；节点导纳矩阵的形成和修改方法；功率方程及变量、节点的分类；牛顿-拉夫逊迭代法潮流计算的基本原理、数学模型和计算步骤；P-Q分解法潮流计算原理和计算步骤。 5. 电力系统的有功功率和频率调整：电力系统各种有功功率电源及各种有功备用；有功功率的平衡与最优分配方法；电力系统频
率调整的概念，自动调速系统工作原理，发电机和负荷的功频特性及其调速特性，频率的一次调整、二次调整和调频厂的选择，负荷频率控制的基本原理；联合系统调频计算。 6．电力系统的无功功率和电压调整：电力系统中无功功率的平衡和无功电源特点；电力系统中无功功率的最优分布；电力系统中枢点电压管理方式；借发电机、变压器、补偿设备调压和组合调压的原理及特点。 7．电力系统三相短路的分析与计算：电力系统故障的基本概念与危害；各种短路故障的成因；无限大功率电源供电的系统三相短路电流分析；电力系统三相短路电流的实用计算；短路电流交流分量的初始值及任意时刻值的确定方法。 8．电力系统不对称故障的分析与计算：对称分量法的原理及其在不对称故障分析中的应用；电力系统元件的序参数和等效电路；零序网络的构成方法；各种不对称短路时故障处的短路电流和电压的计算；非故障处电流、电压的计算；正序等效定则。 三、考试的题型 判断题、选择题、简答题、计算题。
华北电力大学 _2006－2007_学年第_2_学期考试试卷(A) 班级: 姓名: 学号: 一、单项选择与填空题（每空2分共36分） 1．随着时间的变化，单相脉振磁动势幅值的大小和幅值的位置遵循的变化规律是( )。【⑴大小不变，位置变化； ⑵大小变化，位置不变； ⑶大小、位置均不变； ⑷ 大小、位置均变化】 2．三相交流电机运行时的定子绕组的漏磁通可分为三个部分，即( )。 3．要想改变三相交流绕组通入三相对称交流电流产生的基波旋转磁场的转向，可采用的方法为( )。 4．交流电机三相合成基波磁势公式为11 1 1.35 dp N k F I p =，其中1F 为( )。 【⑴正弦型 脉振磁势波有效值； ⑵正弦型脉振磁势波幅值；⑶矩形脉振磁势波波幅值；⑷正弦型旋转磁势波幅值】 5．在三相对称的交流绕组中通入三相对称电流时，其合成磁势波除基波外，还主要有( )次谐波磁动势。【列出次数最低的两种谐波次数】。 6．对6p =的三相交流电机，其 A 、B 两相绕组轴线在空间相距的电角度为( )度。 7．葛洲坝水电厂的水轮发电机是96极的三相同步发电机，其转子的转速应为( )转/分；实测两极汽轮发电机的转速为2994转/分，则感应电势的频率为( )赫兹。 8．假设从三相对称交流绕组从各自首端 A 、B 、C 通入相同的正弦交流电流，此时所产生的基波磁动势幅值为( )。 【⑴11 10.9 dp p N k F I p =；⑵11 1 1.35 dp p N k F I p =； ⑶零；】 9．某交流电机，其槽距角为0 20α=。下图是其一组交流线圈A X -，假设线圈'11-感应的基波电动势为10V ，则A X -线圈组感应的基波电动势为( )。 α 1' 1A X 10．变压器运行时，当（ ）时效率最高。【⑴额定运行时； ⑵铁损等于铜损时；⑶铁损等于50％铜损时；⑷铜损等于50％铁损时】
机械设计及理论专业考研院校排名 动力学分析与计算和相关理论研究的人才。 机械是一个广泛的概念，它既包括机器、又包括机构。机器和机构的用途以及相关的理论随着日新月异的市场需求在不断地发展。要适应这种发展，研究和设计人员就必须及时地更新自己的知识结构，而且要求超前于这种发展。所以本学科不采取以一种或一类特定的机械为对象的培养模式，而是要求研究和设计人员具有坚实宽广的基础，这样，在面临一项新任务时能迅速获取新知识、建立新方法，最后有效地完成好新任务。这些基础主要包括弹性力学、近代振动理论、摩擦学、高等机械设计、有限元方法、计算机及网络技术基础、相关的数理化基础以及国际交流必需的外语基础。 任何机械设计要转化为生产力，都必须有机械制造过程，此外，机器与机构的运动控制离不开电子技术，因此，本学科与机械制造及其自动化和机械电子工程两个学科相互依存、相互渗透，共同构成机械工程一级学科的基础部分。 机械设计及理论 排名学校名称 等 级 排 名 学校名称 等 级 排 名 学校名称等级 1 上海交通大学A+ 13 南京航空航天大学 A 25 山东大学 A 2 西安交通大学A+ 14 华南理工大学 A 26 东南大学 A 3 东北大学A+ 15 中国石油大学 A 27 天津大学 A 4 哈尔滨工业大学A+ 16 大连理工大学 A 28 北京理工大学 A 5 华中科技大学A+ 17 西北工业大学 A 29 中国矿业大学 A 6 燕山大学A+ 18 武汉理工大学 A 30 河北工业大学 A 7 清华大学A+ 19 北京航空航天大学 A 31 上海大学 A
8 重庆大学A+ 20 西南交通大学 A 32 北京交通大学 A 太原理工大学 A 33 武汉科技大学 A 9 浙江大学 A 21 10 北京科技大学 A 22 四川大学 A 34 江苏大学 A 11 中南大学 A 23 同济大学 A 35 北京工业大学 A 12 吉林大学 A 24 合肥工业大学 A B+等(53个)：北京化工大学、湖南大学、东华大学、华东理工大学、西安建筑科技大学、哈尔滨工程大学、昆明理工大学、西南石油大学、西安理工大学、中北大学、辽宁工程技术大学、东北林业大学、南京林业大学、浙江理工大学、青岛科技大学、南京理工大学、太原科技大学、南昌大学、山东科技大学、武汉大学、中国农业大学、长安大学、福州大学、青岛理工大学、沈阳工业大学、浙江工业大学、天津工业大学、北京林业大学、广东工业大学、天津科技大学、北京邮电大学、长春理工大学、兰州理工大学、江南大学、沈阳航空工业学院、陕西科技大学、鞍山科技大学、西安电子科技大学、湘潭大学、郑州大学、沈阳理工大学、河南科技大学、南京工业大学、大连交通大学、华北电力大学、华东交通大学、湖南工业大学、河南理工大学、湖南科技大学、贵州大学、四川理工学院、西华大学、河海大学 B等(53个)：哈尔滨理工大学、景德镇陶瓷学院、上海理工大学、安徽工业大学、西安科技大学、长沙理工大学、西北农林科技大学、武汉工业学院、西安工程大学、扬州大学、长江大学、上海水产大学、中国地质大学、武汉科技学院、桂林电子科技大学、徐州师范大学、辽宁石油化工大学、广西大学、电子科技大学、上海海事大学、南京农业大学、杭州电子科技大学、西安石油大学、内蒙古科技大学、长春工业大学、汕头大学、重庆工学院、东北农业大学、陕西理工学院、内蒙古工业大学、大连大学、五邑大学、哈尔滨商业大学、安徽理工大学、厦门大学、江西理工大学、大庆石油学院、山东建筑大学、石家庄铁道学院、三峡大学、大连轻工业学院、广西工学院、黑龙江科技学院、南通大学、武汉工程大学、北方工业大学、广州大学、济南大学、江苏科技大学、齐齐哈尔大学、安徽农业大学、佳木斯大学、北京工商大学 C等(36个)：名单略 商业计划书 https://www.doczj.com/doc/2a317498.html,/ 项目可行性报告 https://www.doczj.com/doc/2a317498.html,/ 可行性分析报告 https://www.doczj.com/doc/2a317498.html,/ 市场调查 https://www.doczj.com/doc/2a317498.html,/
华北电力大学2014年硕士研究生入学考试初试试题 考试科目：811电力系统分析基础 一、判断题（15分） 1.电力系统是指所有电源、电网、负荷及储能设备的总和（） 2.电力系统总装机容量是指该系统实际安装的发电机组额定有功功率总和（√ ） 3.有备用接线系统的供电可靠性高于无备用接线系统（√ ） 4.对于电压在110kV及以上的电网，由于电压较高，因此采用中性点不接地方式（） 5.中性点不接地系统当发生单相接地后，线电压仍三相对称（√ ） 6.超导输电引起损耗低，输送容量大，是未来电力输送的发展方向（） 7.同杆架设的双回输电线路的互感可以忽略不计，不影响线路的正常参数（√ ） 8.线路的电导主要是由绝缘子的泄漏电抗和导线换位决定的（） 9.输电线路的末端电压有时会高于始端（√ ） 10.电力系统的功率平衡主要是靠储能系统实现的（） 11.电力系统的电压水平主要决定于系统的频率特性（） 12.当系统无功功率不足时，应考虑改变变压器分接头调压（） 13.电力系统短路故障发生几率最大的是相间短路（） 14.电力系统发生短路相当于改变了电网的结构，必定会引起系统中功率分布的变化（√ ） 15.无限大功率电源可以看做是由多个有限功率电压并联组成，因而其内阻抗为零，电源电 压保持恒定（√ ） 二、不定项选择题（20分） 16.我国目前最高的交流系统电压等级为（C ） A.500kV B. 750kV C. 1000kV D. 1150kV 17.对电力系统运行的基本要求包括（ABC ） A.保证可靠持续的供电 B. 保证良好的电能质量 C. 努力提高电力系统运行的经济性 D. 提高系统电压等级 18.与有备用接线比起来，无备用接线的特点是（BC ） A.可靠性高 B. 经济 C. 简单 D. 电能质量好 19.在同一电压等级中，各种电器设备的额定电压（D ） A.相互独立 B. 完全相同 C. 完全不相同 D. 不完全相同 20.假定选取系统容量基准值为100MW，电压基准值为500kV，那么标幺值为1p.u的电阻 （B）欧姆 A.500 B. 250 C. 0.02 D. 0.002 21.在电力系统中最多的节点类型是（A ） A.PQ节点 B. PV节点 C. 平衡节点 D. 参考节点 22.一台额定功率为50MW的发电机带一个40MW负荷运转，发电机的调差系数为4%，负 荷的单位调节功率为1.5MW/HZ，那么系统的单位调节功率为（C）MW/HZ。 A.32.75 B. 29.75 C. 26.5 D. 23.5 23.电力系统的无功电源，除了发电机之外，还有（ABCD） A.串联电容器 B. 并联电容器 C. SVC D. STATCOM 24.影响变压器零序电抗参数的主要因素有（ABCD） A.绕组连接方式 B. 中性点接地方式 C. 铁芯结构 D. 外电路连接方式
华北电力大学2012—2013学年第二学期期中考试试卷(A) 注意：所有答案必须写在答题纸上。 一、 简答题 1、一台单相变压器，U 1N /U 2N =380/220伏，不慎将220伏绕组接到380伏电源上，则励磁电流 如何变化?为什么？ 2.变压器一次侧接额定电源电压空载运行，发现其输入电流很小，其原因是什么？ 3.变压器一次侧接到电压频率从50Hz 改为60HZ 电源上，其空载电流大小如何变化？其参数 1X 、m X 大小如何变化？空载损耗大小如何变化？ 4.当变压器带上负载运行时，发现二次侧输出电压比空载时二次侧输出电压还要高，其原因是什么？ 5、说出变压器理想并联的运行条件，并说出哪一个条件必须满足？为什么？ 6、一台4对极同步发电机，在三相对称绕组中流过50Hz 三相对称电流，问产生的基波旋转磁动势幅值大小由什么决定？转速为多少？转向由什么决定？当B 相电流达到正的最大值瞬间合成基波磁势正波幅在什么位置？ 7.变压器中主磁通和漏磁通的物理意义有何不同？在等效电路中是怎样反映它们的作用的？ 8.自耦变压器的绕组容量（电磁容量）是否等于其额定容量？为什么？（2分） 9.变压器短路实验时，输入功率近似等于变压器铜损耗，为什么？ 10.变压器空载运行时的磁通是由什么电流产生的？主磁通和一次漏磁通在磁通路径、数量与二次绕组的关系有何不同？ 11. 一台定子绕组采用三相双层短距距分布结构的同步电机，定子频率为50Hz 、额定转速为3000r/min ，定子总槽数为Q=60，每相串联匝数为N 1=40，每极气隙基波磁通Φ1=0.75Wb ，若要消除该电机5次谐波电动势，绕组节距应选择多少（用槽数表示）？那么该电机基波相电动势又是多大？ 12.一台三相变压器的绕组连接方式如下图所示，请在图中标出各绕组的同名端（同极性端），并画出此变压器的电动势相量图，结合时钟法确定该变压器的联结组别。
华北电力大学电力系统及其自动化学科简介 华北电力大学电力系统及其自动化学科是国内最早的电力系统及其自动化学科点。该学科于20世纪50年代初由前苏联专家援助建成,1961年开始招收研究生,1978年获国内首批硕士学位授予权,1986年获博士学位授予权,1998年获电气工程一级学科博士学位授予权,2001年建立电气工程博士后科研流动站,2002年批准为国家级重点学科。 经过/211工程0项目建设,学术队伍日趋合理,形成一支学术水平精湛、治学态度严谨、学术思想活跃、极富开拓精神的队伍。目前有工程院院士2人(其中兼职1人),博士生导师9人,教授平均年龄44岁,副教授平均年龄35岁。青年教师全部具有硕士学位,已获博士学位者为40%,已获博士学位和目前在职攻读博士学位者达76%。另外学科还聘请一批国内外著名学者担任客座教授或兼职教授。 本学科始终关注着国际上电力系统研究领域的前沿,并结合我国电力工业的实际和发展需要,在微机保护与变电站综合自动化、电力系统分析与控制、电力市场理论与技术、新型输配电技术、电力系统仿真培训等领域进行了卓有成效的研究,形成理论研究与技术研究、应用开发及产业发展相结合的鲜明特色,取得了一批重大成果。多个领域的研究成果处于国内领先水平,部分领域的研究成果达到国际先进或领先水平。/九五0期间,共承担各类科研项目230余项,其中国家自然科学基金项目10项,国家电力公司重大项目8项,教育部科技项目6项,其他省部级重点项目7项,科研经费总额达2800余万元。获省部级以上科技奖励16项,获专利4项;出版专著和教材14部;在国内外核心期刊和重要国际会议发表学术论文415篇,其中国际三大检索收录113篇; 科技成果转化形成的技术密集型产品累计创产值近20亿元。 本学科积极开展国际学术交流与合作,目前已与英国、美国、日本等11个国家和地区的18所大学及相关科研院所建立了合作和交流关系。/九五0期间,共派出约50人次分别到美国、加拿大、日本、德国等地进修或攻读博士学位,共有80余人次参加境外国际学术会议,并有多人在重要国际学术会议上担任职务。本学科还4次主办国际、国内学术会议。 本学科建有电力系统智能保护与控制实验室,是1996年由原电力工业部确定的首批部级重点建设实验室,目前已建成了具备国际先进水平的电力系统数模混合实时仿真系统和分布式计算机网络系统,原有动模实验室也进行了更新改造,大大改善了实验环境和实验条件,成为本学科重要的科研和教学实验基地。 本学科目前的主要科研方向为:智能保护与变电站综合自动化、电力市场与信息技术、电力系统实时仿真、电力系统运行人员培训仿真系统、电力系统分析与控制、动态EM S 系统、柔性化供电技术、人工智能在电力系统中的应用、电气设备状态监测与故障诊断技术、配电网自动化等。 未来5年学科建设的总体目标是,迎接信息化时代的到来,关注国际上电力系统研究领域的前沿和我国经济建设的重大需求,提出解决重大关键问题的理论依据和形成未来重大新技术的科学基础,瞄准原始创新,实施跨越战略,力争在一些能够体现本学科发展水平和综合研究实力的重点领域取得突破,将本学科建成具有较高国际知名度、国内一流的学科。 七大公司联合设立/中国电力科学技术奖0 据5中国电业6消息,国家电网公司、中国南方电网有限责任公司、中国华能集团公司、中国大唐集团公司、中国华电集团公司、中国国电集团公司、中国电力投资集团公司日前在北京签署了共同出资设立/中国电力科学技术奖0的有关协议。 中国电力科学技术奖是国家电力公司根据国务院有关科学技术奖励制度改革方案精神,在原电力工业部科技进步奖基础上设立的。该奖项的设立,对激励创新、加速人才培养、激发广大科技人员的创新积极性、提高电力科研水平和促进电力工业技术进步发挥了积极作用。该奖项自设立以来,始终坚持鼓励技术创新、积极推进高新技术产业化的方针,高度重视先进适用技术的推广应用,面向全社会,不仅 得到了国家电力公司系统内广大科技人员的重视,也得到了国家电力公司系统外一些综合类大学、电力设备生产制造企业的广泛关注。 为进一步适应电力体制改革的要求,根据/社会力量设立科学技术奖管理办法0的规定,以及国家电力公司和国家科学技术奖励工作办公室有关文件精神,中国电力科学技术奖的设奖者由国家电力公司变更为国家电网公司、中国南方电网有限责任公司、中国华能集团公司、中国大唐集团公司、中国华电集团公司、中国国电集团公司、中国电力投资集团公司七家单位,承办机构由国家电力公司变更为中国电机工程学会,具体事务由中国电机工程学会和中国水力发电工程学会共同负责。 # 84#电力科学与工程EL ECT RI C PO WER SCIEN CE AN D EN GIN EERI NG l 1 2003
全国五大电力集团及所属电厂 以下为五大发电公司及所属电厂，基本列举了全国的发电厂家。各地热电企业、自备电厂、地方所属电厂不在其中。 五大发电公司：中国大唐集团公司、中国国电集团公司、中国华能集团公司、中国华电集团公司、中国电力投资集团 华能集团所属电厂： 华能丹东电厂华能大连电厂华能上安电厂华能德州电厂华能威海电厂华能济宁电厂华能日照电厂华能太仓电厂华能淮阴电厂华能南京电厂华能南通电厂华能上海石洞口第一电厂华能上海石洞口第二电厂华能长兴电厂华能福州电厂华能汕头燃煤电厂华能汕头燃机电厂华能玉环电厂华能沁北电厂华能榆社电厂华能辛店电厂华能重庆分公司华能井冈山电厂华能平凉电厂华能岳阳电厂华能营口电厂华能邯峰电厂 大唐集团所属： 长山热电厂湖南省石门电厂鸡西发电厂洛阳首阳山电厂洛阳热电厂三门峡华阳发电公司河北马头电力公司唐山发电总厂北京大唐张家口发电总厂兰州西固热电有限公司合肥二电厂田家庵发电厂北京大唐高井发电厂永昌电厂北京大唐陡河电厂南京下关发电厂安徽淮南洛河发电厂保定热电厂略阳发电厂微水发电厂峰峰发电厂含岳城电站天津大唐盘山发电公司内蒙大唐托克托发电公司保定余热电厂华源热电有限责任公司阳城国际发电有限公司辽源热电有限责任公司四平发电运营中心长春第二热电有限公司晖春发电有限责任公司鸡西热电有限责任公司佳木斯第二发电厂台河第一电厂江苏徐塘发电有限公司安徽省淮北发电厂安徽淮南洛能发电公司安阳华祥电力有限公司许昌龙岗发电有限公司华银电力株洲发电厂华银株洲发电公司金竹山电厂华银金竹山火力发电厂湘潭发电有限责任公司湖南省耒阳发电厂灞桥热电有限责任公司灞桥热电厂陕西渭河发电厂陕西延安发电厂陕西韩城发电厂永昌发电厂甘肃甘谷发电厂甘肃八0三发电厂甘肃连城发电厂甘肃兰西热电有限公司广西桂冠电力股份公司桂冠大化水力发电总厂广西岩滩水电厂陈村水力发电厂王快水电厂张家界水电开发公司贺龙水电厂鱼潭水电厂陕西石泉水力发电厂石泉发电有限责任公司甘肃碧口水电厂百龙滩电厂 华电所属： 1 中国华电工程(集团)有限公司 2 华电煤业集团有限公司 3 华电财务有限公司 4 华电招标有限公司 5 华信保险经纪有限公司 6 北京华信保险公估有限公司 7 河北热电有限责任公司 8 包头东华热电有限公司（在建） 9 内蒙古华电乌达热电有限公司（在建）10 华电国际电力股份有限公司 11 华电国际电力股份有限公司邹县发电厂（扩建）12 华电国际电力股份有限公司莱城发电厂13 华电国
