标准塑胶跑道规格田径
运动场地数据
HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】

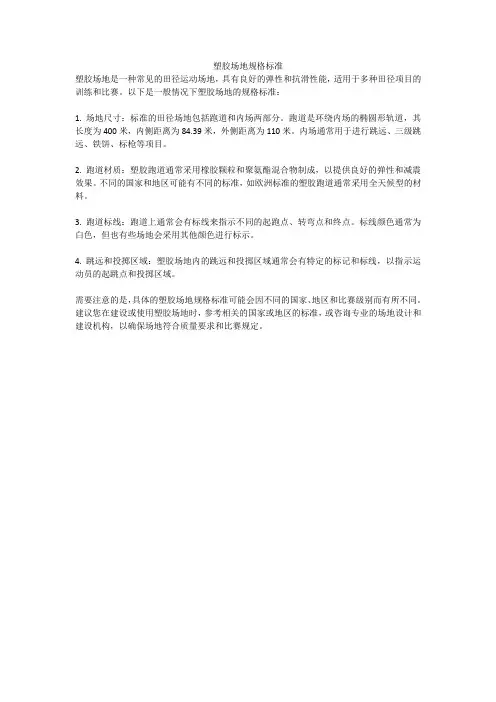

标准塑胶跑道规格田径运动场地数据

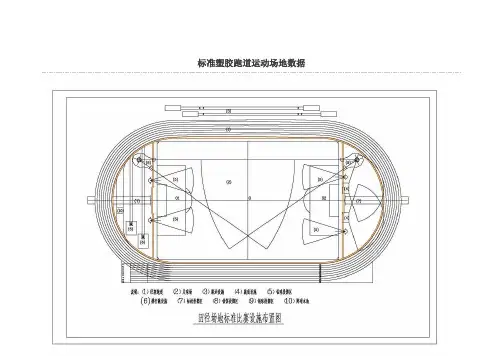

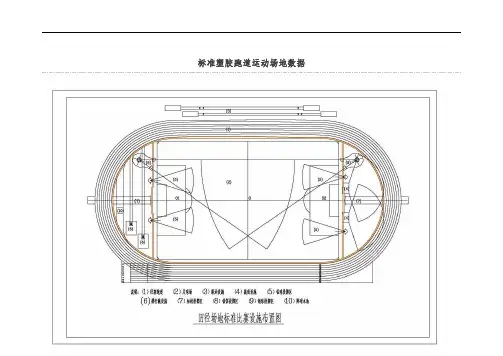

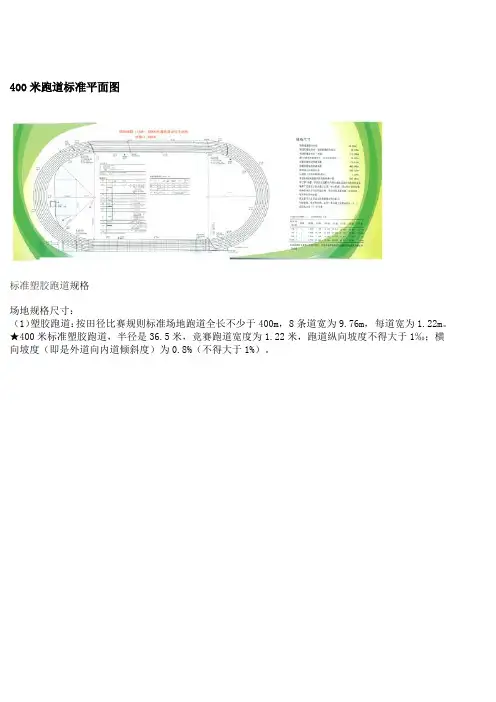

400米标准田径场地布局
1、比赛场地的综合布置应紧凑合理，在满足各项比赛要求和保证安全的前提下，应尽量缩小场地总面积。
2、铁饼、链球、标枪、铅球的落地区应设置在足球场内，投掷圈和助跑道应设置在足球场端线以外。
3、跳远和三级跳远、撑杆跳高场地宜设置在跑道直道的外侧，也可设在半圆区内，当设在直道外侧时起跑点距看台宜大于5米。
4、比赛场地应有良好的排水条件，沿跑道内侧和全场外侧分别设置一道环形排水沟，明沟应盖有孔盖板，在涉及到障碍跑跑道、标枪投掷助跑道的区域盖板应设置成无孔盖板。
5、比赛场地内还应根据使用要求设置通讯、信号、供电、给排水管线和装置。
6、跑道的弯道圆心，应设置埋于地下的永久性标志。
一、田径场标准方位
田径场标准方位为纵向轴平行于南北方向，受条件限制时，也可以纵向轴北偏东或北偏西。
二、400米标准场地规格标准田径运动场地数据
说明：1、跑道内沿周长为398.116米，计算式为：
36.5m×2×3.1415926+84.39×2=398.116m
2、跑道内道第一分道理论跑进路线周长为400m，是按照距跑道内沿（不包括道牙宽度）0.3m的跑进距离计算的，计算式为：（36.5m+0.3m）×2×3.1415926+84.39×2=400.00m
3、每条分道道宽为1.22m，含分道线宽0.05m在内；测量跑进距离除第一分道外，其它分道按照左侧分道标志线0.2m处进行计算。
4、跑道外侧安全区距离应距跑道不少于1米的空间。
5、西直道设置100米短跑和110米跨栏跑的起点以及所有径赛的同一终点，终点线位于直道和弯道交接处。
6、需要时，可在东边设置东直道，在东直道设置第二终点，仅供短跑训练和预赛。
7、西直道在条件允许的情况下，可适当增加1-2道，训练时避开内道，减少第一道的地面磨损，延长跑道适用寿命。
8、环形跑道400米允许偏差+0.04m，西直道100m允许偏差+0.02m，均不允许出现负偏差值。
三、跑道坡度
跑道横向坡度不应大于1%，且向外侧高内侧低倾斜，在我国跑道设计和施工中一般采用0.8%的横向坡度，以便施工出现误差时控制在1%以内；跑道纵向坡度不应大于0.1%，沿跑进方向高低倾斜，在我国跑道设计和施工中一般没有考虑直线段纵向倾斜；在西直道起点和终点的直道与弯道交接延伸区域，横向坡度按照不大于1%（一般按照0.8%）向内侧倾斜，纵向坡度按照不大于0.1%由起点向直曲交接线倾斜，保证该区域的排水顺畅。四、跑道面层材料
跑道面层材料一般采用合成材料面层，跑道区域厚度一般为12-13mm，加厚区位18mm-25mm，18mm加厚区域为跳高区、跳远区、三级跳远区、撑杆跳区、标枪投掷区；障碍水池加厚区位25mm，为节省造价，在辅助区域可铺设9mm厚合成材料面层。
五、跳远和三级跳远场地规格
六、跳高场地规格
七、铅球场地规格
八、铁饼和链球场地规格
九、标枪投掷场地规格
十、撑杆跳场地规格
十一、障碍赛跳跃水池和专用转换道
（二）非标准田径场地布局
350m非标准半圆式田径场简要参数表
300m非标准半圆式田径场简要参数表
250m非标准半圆式田径场简要参数表
200m非标准半圆式田径场简要参数表
（三）非标准半圆式田径场地的计算方法
例：周长为300米半圆式田径场的计算方法
假设有块空地，经测量其长度为138米，宽度为68米，要设计一个有6条分道，分道宽为1.22米，四周至少留有1米空余地的半圆式田径场。
1、求半圆式田径场半径R的数值
半径R=[空地宽度-2×（跑道宽度+空余地宽度）]÷2
=[68-2×（1.22×6+1）] ÷2
=25.68米
为了便于计算和施工中数据的测量放线，半径可以取25.5米或25米，本例半径取25米，这样两直道外便留有68-（25+1.22×6）×2=1.68米的空余地，满足四周至少留有1米空余地的要求。
2、计算两弯道实跑线的C的长度
C=2π(R+0.3)=2×3.1415926×（25+0.3）=158.96米
3、求直段的长度
直段长度=（半圆式田径场第一道实跑周长 - 两弯道实跑线长度）÷2
=（300-158.96）÷2
=70.52米
4、验证半圆式田径场纵轴线长度是否符合空地长度要求
纵轴线长度=（弯道半圆半径+分道道宽×6）×2+直段长度
=（25+1.22×6）×2+70.52
=135.16m
（138m-135.16m）÷2=1.42米>1米
整个场地第一道实跑长度和纵轴长、横轴宽均在空地长宽允许范围内，四周留有空余地均大于1米，满足要求。
如不满足要求，可以用不同的半径按上述方法进行计算，找出适合的半径和直段长度。
田径场地画法 第一节田径运动场地的演变 古代奥林匹克运动会是在希腊的雅典举行，通过挖掘古遗址发现，当时的田径场地是长方形的直跑道，长度不一，约合185－115米。终点线是绳子，手抓住绳子就算到达终点。后来演变为马蹄形场地，这种场地一直沿用到现代第一届奥林匹克运动会。二十世纪初，又演变成半圆式场地，这种场地一直沿用到现在。在这期间还出现过篮曲式和三圆心式场地。目前世界各国都采用半圆式田径场地。一开始半圆式田径场地的周长不统一，直到第七届现代奥运会才确定为400米，两个半圆的半径r有36米的，有37.898米，目前国际田联建议标准田径场地两个半圆的半径最好修建成36.50米。 第二节径赛场地 一、半圆式田径场地的结构 半圆式田径场的跑道是由两个半径相等的半圆弯道和两个相等的直段组成（图3-1） 图3-1半圆式田径场结构 半圆式田径场地的结构及其有关名称如下述。(一)纵轴线 纵轴线又称中线。它处于田径场中间，把田径场按轴
方向分成相等的两部分。纵轴线是绘图、设计和修建场地的基线，线上有中心点和两端弯道的圆心。在建成的场地上不画出这条线。 (二)中心点 中心点是整个田径场地的中心，位于纵轴线的中点。它是确定两端弯道圆心的基准点。田径场建成后，应用固定标志(埋于地下与地面齐平)标出来，以备使用。 (三)圆心 半圆式田径场有两个圆心，都在纵轴线上，与中心点距离相等。它是弯道突沿、外突沿和各条分道线的圆心，应用固定标志标出。 (四)突沿和外突沿 跑道的外突沿规则没有规定。在人工合成的塑胶跑道上(八条跑道)，第八分道线为跑道宽的标志线。标志线包括在跑道宽度之，并与场外齐平；非人工合成的跑道(如煤渣道，均安装有固定的外突沿，突沿高和宽均为5cm，宽度不计人跑道的宽度之。)· (五)直、曲段分界线 直、曲段分界线是通过圆心，垂直于纵轴线，把跑道的直段和曲段分开的线。通常把终点线处的直、曲段分界线称为第一直、曲段分界线，然后按逆时针方向
运动场地尺寸 1、篮球场场地尺寸：主场＋副场：长34米×宽19米，面积646平米；主场：长28米×宽15米，面积420平米；围网高4米，灯杆高6米，6组灯；室内要求高度不低于7米。 2、网球场场地尺寸：主场＋副场：长36.6米×宽18.3米，面积669平米；主场：长23.774米×宽10.973米，面积260.87平米；围网高4米，灯杆高6米，8组灯；室内要求高度不低于11.5米。
3、羽毛球场地尺寸：主场＋副场：长17.4米×宽10.1米，面积175.74平米；双打主场：长13.4米×宽6.1米，面积81.74平米；单打主场：长13.4米×宽5.18米，面积69.412 平米。室内要求高度不低于9米 4、排球场地尺寸：主场＋副场：长24米×宽18米，面积432平米；主场：长21米×宽12米，面积252平米。要求室内高度不低于12.5米 5、乒乓球场地尺寸：主场＋副场：长14米×宽7米，面积98平米；主场：长8米×宽4米，面积32平米。 6、五人足球场地尺寸：主场＋副场：长44米×宽24米，面积1056平米；主场：长40 米×宽20米，面积800平米。 7、足球场场地尺寸：长105米×宽68米，面积7140平米。 8、已知标准跑道全长400米，是指最内圈跑道的长度，而且知道最内圈的半径为36米，所以只需先求出最内圈跑道的两个半圆弯道的周长和，然后用400米减去两个弯道的周长和，就得到直道的长。400-3.14×36×2≈174 174÷2=87 米 第一87×2+2×3.14×(36+1.2×0) ＝400 第二87×2+2×3.14×(36+1.2×1)≈408 第三87×2+2×3.14×(36+1.2×2) ＝415 第四87×2+2×3.14×(36+1.2×3)≈423米 第五87×2+2×3.14×(36+1.2×4)≈430米 第六87×2+2×3.14×(36+1.2×5)≈438米 第七87×2+2×3.14×(36+1.2×6)≈445米 第八87×2+2×3.14×(36+1.2×7)≈453米 1：那么最外圆的跑道半径为多少米 36+1.2×7=44.4米 2：相邻两条跑道的弯道部分相差多少米？ 2×3.14×1.2=7.536米 3：若进行200米的赛跑，第3跑道的运动员要比第一跑道的运动员起跑点提前约多少米？2×3.14×(1.2×2)=?米 400米标准跑道的面积约是8515平米，一般设8条跑道，每道宽1.22米附：综合资料 1、壁球场分为：批荡式营造和模板式营造。 2、壁球场由我方施工的结构组成分为：运动墙面系统，运动木地板系统，玻璃后墙系统，响板系统，画线。 3、单打壁球场的尺寸：宽6.4米，长9.75米，前高4.57米，后高2.13米，天花高度不低于5.64米，响板高度4.8米。 4、双打壁球场的尺寸：宽7.62米，长9.75米，前高4.57米，后高2.13米，天花高度不低于5.64米。响板高度4.8米。 5、篮球架上篮板的规格为：宽1.8米，垂直高1.05米，其下圆距离地板最少2.9米，篮圈距地面3.05米，篮圈直径45厘米。
米田径场画法及参数公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
非标准?200米田径场画法非标准田径场受场地面积或地形的限制，不能按正式比赛要求来建筑的田径场，称之为非标准田径场。非标准田径场地主要有两种形式：一种是周长不足?400 m，半圆式；另一种形状不是半圆式，但周长有?400 m，更多的是前一种。非标准田径场跑道的条数、道宽以及场地的布局根据空地面积和需要而定。非标准田径场的周长一般有?200 m、250 m、300 m、350 m?等几种，此处仅介绍?200m?和?300m?半圆式田径场。 一、半圆式?200 m?田径场这种田径场的半径为?15?至?21 m，此处仅以?15 m?半径为例进行介绍。 （一）主要参数 （1）面积?这种半圆式?200 m?田径场的场地面积为?94m × 42m，设有?4条跑道，每条跑道宽?1.22m，场地四周留?1m?的余地。 （2）直道长?=94-2（15+4.88+1）=52.24?（m） （3）直道调整后的长度?=52.24-?（200.61-200）/2=51.935?（m）（4）弯道总长?=2×3.1416×15.30=96.13?（m） （5）周长?=2×51.935+96.13=200?（m） （二）径赛各项目起、终点的画法 （1）终点?终点设在第?1分界线上。 （2）100m?起点?这种田径场的直道长不足?100m，要通过延长直道的一端或两端来解决，否则要采用弯道起跑。若用弯道起跑，其起点在第三分界线向前处；各分道的前伸数是一个弯道的前伸数。
（3）200m?起点?因为?200m?正好跑一圈，所以其起点在第一分界线处向前延伸；各分道前伸数与标准田径场?400m?跑道的前伸数完全相同。（4）400m?起点?在?200m?田径场，400m?要跑两圈，所以采用分道跑两个弯道，然后通过抢道标志线后向里切入里道，再不分道跑的方法。它的起点前伸数等于?200m?跑的前伸数加上切入差，所以要在第四分界线处根据第二分道以外各分道差画一条抢道标志线。 （5）800m、3000m、5000m?起点?这三个赛跑项目不分道起跑。它们的起点处是弧形，其画法与标准田径场的不分道跑的起跑线的画法相同，只是跑的圈数不同而已。 （6）1500m?起点?1500m?跑也是不分道起跑。起跑处呈弧线，画在第三分界线向前处。 （7）4 × 100m?接力跑起点、接力区起点?其起点同?400m?跑的起点，全程共跑两圈。第一接力区为分道接力区，在第三分界线处，它们的距离和弯道的放射线长度见图2-2。第二接力区在第一分界线前后各?10m?处。第二棒运动员接棒后跑过第四分界线处的抢道标志线就可切入里道跑不再分道跑，故第一道接力区为公共接力区。第三接力区在第三分界线前后?10m的位置，也是公共接力区。 非标准田径场测画注意事项 非标准半圆式田径场已经介绍了两种，因半径不同，还可有很多种。这是因为受场地面积限制等原因，不能建成标准场。但是场地的测画有许多相同之处。在测画时，要注意以下几个方面。
塑胶跑道施工标准 Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-
备案号：220315S-2016 有效期至：2020年12月31日 Q/WHKS 武汉开思新材料有限公司企业标准 Q/WHKS0077S-2016 塑胶跑道施工标准
目次 目次 (1) 前言 (2) 第一章总则 (3) 第二章材料 (4) 第三章设计 (5) 第四章施工 (6) 第一节施工准备6 第二节配制与贮存7 第三节施工方法7 第四节工程验收8 附录 A 本规程使用词说明 (12) 前言 目前，我国室外田径场地主要铺设以聚氨酷为主的面层合成材料，其具有全天候、维护方便和耐久性好的特点，随着面层合成材料的普及使用，特别是在学校中的广泛使用，面层合成材料本身对人体和环境的影响越来越受到关注。 本标准侧重于面层合成材料环保技术要求和施工方法，指导施工。 第一章总则 1、简介
为规范合成材料运动场地面层质量的控制，并做到技术先进，经济合理，环境友好，安全适用，确保质量，制定本标准。 本标准适用于新建、改建和扩建的教学和健身用合成材料运动场地面层的设计、选材、施工、试验与验收，其他类型的合成材料运动场地(游乐场、社区健身场地、城市绿道、幼儿活动场地等)根据材料类型和施工工艺参照本标准执行。 合成材料运动场地面层的质量控制除应符合本标准外，尚应符合国家现行有关标准的规定。 2、范围 本标准适用于各级各类学校及专业体育场、田径场跑道、半圆区、辅助区。全民健身路径，室内体育馆训练跑道，游乐场道路铺面。 3、规范性引用文件 GB/T 14833-2011 合成材料跑道面 GB 2941-2006 橡胶物理试验方法试样制备和调节通用程序 GBT 体育场地使用要求及检验方法第6部分：田径场地 DB11/308-2005 室外田径场地面层合成材料技术要求和检验方法 GB/T2941-2006 橡胶物理试验方法试样制备和调节通用程序 GB/T 10654-2001 高聚物多孔弹性材料拉伸强度和拉断伸长率的测定 GB 18583-2008 室内装饰装修材料胶粘剂中有害物质限量
非标准300米田径场画法半圆式300m 田径场周长300m 半圆式田径场的半径为22到29 m。这里仅以半径为26m 的半圆式田径场为例进行介绍（图 2-3）。（一）主要参数（1）面积这种田径场需地面积为141m × 70m，有6条分道，分道宽1.22m，每边留有3m 余地。（2）直道长=141-2× （26+7.32+3.49）=67.38（m）（3）弯道总长=2×3.1416×26.30=165.24（m）（4）周长=165.24+2×67.23（调整后直道长）=300（m）（二）径赛各项目的起终点、接力区的画法（图1）（1）终点设在第一分界线上。（2）100m 起点在第四分界线向后32.62m 处。（3）100m 跨栏跑起点同100m 起点；各栏位根据栏间距直接在直道上丈量确定。（4）110m 跨栏跑起点同100m 起点；终点在第一分界线前10m 处，各栏位根据栏间距在直道上直接丈量确定。（5）200m 起点在第二分界线向前的直道上。第一分道起点在第二分界线前17.38m 处。各分道的前伸数是一个弯道的前伸数。各分道的前伸数与标准400m 半圆式田径场200m 跑的各分道前伸数相同（图2）。（6）男、女200m 跨栏跑起点同200m 跑的起点。（7）400m 跑起点，第一分道起点在100m 起点，以后各分道起点呈阶梯形，各分道都要减去两个弯道的前伸数。其前伸数与标准田径场的400m 跑的前伸数相同。（8）800m 跑的起点在该场地200m 直道起点附近，有分道起跑和不分道起跑两种。分道起跑的起点，第一分道起点在200m 起点，其余各分道要在200 m 起点的前伸数上再加一个切入差，再在第四分界线前画一条抢道标志线。 不分道起跑的起点线是一条弧线。其弧形圆心在第三分界线上离跑道内沿30cm 处，以50m 为半径，向外画弧交跑道外沿内侧即是，全程跑两圈再加上200m。（9）1500m、3000m 起跑点：该两项是不分道起跑，起跑线为弧形，是按渐开线原理画弧形作起跑线。（10）5000m 起点与800m 跑不分道起跑线画法相同。（11）4×100m 接力跑起点、接力区：起点与400m 跑相同。各接力区的位置可通过放射式丈量法来确定。（12）4×400m 接力起点、接力区：第一分道的起点在100 m 跑起点，各分道起点的前伸数是三个弯道的前伸数加切入差。全程跑5圈，再加100m。各分道运动员跑完三个弯道后，再抢道切入里道，抢道标志线在第二分界线前。第一接力区在第一分界线前；第二接力区在200m 起点前后各10m 范围内（公共接力区）；第三接力区在第四分界线后的弯道上。非标准田径场地，除了半圆式之外，还有长方形和四方形等其他形式的田径场，但因使用得少，在此不再介绍。 非标准田径场测画注意事项 非标准半圆式田径场已经介绍了两种，因半径不同，还可有很多种。这是因为受场地面积限制等原因，不能建成标准场。但是场地的测画有许多相同之处。在测画时，要注意以下几个方面。（1）在设计田径场的半径和直道时，要使它们之间互相协调、比例恰当，要根据面积大小进行验标。要调整直道长，使半径
标准塑胶跑道运动场地数据
(一）标准塑胶跑道运动场 1、标准塑胶跑道运动场的综合布置应紧凑合理，在满足各项比赛要求和保证安全的前提下，应尽量缩小场地总面积。 2、铁饼、链球、标枪、铅球的落地区应设置在标准塑胶跑道运动场内，投掷圈和助跑道应设置在足球场端线以外。 3、跳远和三级跳远、撑杆跳高场地宜设置在跑道直道的外侧，也可设在半圆区内，当设在直道外侧时起跑点距看台宜大于5米。 4、标准塑胶跑道运动场应有良好的排水条件，沿跑道内侧和全场外侧分别设置一道环形排水沟，明沟应盖有孔盖板，在涉及到障碍跑跑道、标枪投掷助跑道的区域盖板应设置成无孔盖板。 5、标准塑胶跑道运动场内还应根据使用要求设置通讯、信号、供电、给排水管线和装置。 6、标准塑胶跑道运动场的弯道圆心，应设置埋于地下的永久性标志。 一、标准塑胶跑道运动场标准方位 田径场标准方位为纵向轴平行于南北方向，受条件限制时，也可以纵向轴北偏东或北偏西。 说明：1、跑道内沿周长为398.116米，计算式为：36.5m×2×3.1415926+84.39×2=398.116m 2、标准塑胶跑道运动场内道第一分道理论跑进路线周长为400m，是按照距跑道内沿（不包括道牙宽度）0.3m的跑进距离计算的，计算式为：（36.5m+0.3m）×2×3.1415926+84.39×2=400.00m 3、标准塑胶跑道运动场每条分道道宽为1.22m，含分道线宽0.05m在内；测量跑进距离除第一分道外，其它分道按照左侧分道标志线0.2m处进行计算。 4、跑道外侧安全区距离应距跑道不少于1米的空间。 5、标准塑胶跑道运动场西直道设置100米短跑和110米跨栏跑的起点以及所有径赛的同一终点，终点线位于直道和弯道交接处。 6、需要时，可在标准塑胶跑道运动场东边设置东直道，在东直道设置第二终点，仅供短跑训练和预赛。
国家公共体育设施基本标准 （节选） （国家体育总局） 一、一、市、地“五个一”工程 市、地级应建设一个综合体育场、一个综合体育馆、一个大型全民健身活动中心、一个游泳馆、一个体育公园（简称市、地“五个一”工程）。其中，综合体育馆、全民健身活动中心、游泳馆可合建为一体。 （一）综合体育场 基本配置包括标准跑道、标准足球场和田径场、适量的观众看台及附属配套用房。 跑道为周长400m的标准9道环形跑道及10道直道跑道，面层材料采用合成塑胶；田赛场地包括跳远和三级跳远、跳高、推铅球、掷铁饼和链球、撑杆跳高场地；足球运动场地尺寸为105m×68m，可采用天然草坪或人工草坪。 应合适设置卫生间、更衣室、办公室、会议室及商业服务等附属配套用房，面积合宜小于4000平方米。 （二）综合体育馆 要具备多种功能，能开展篮球、排球、羽毛球、乒乓球、武术等多项体育运动，同时可进行文艺演出、大型集会等文化活动。 体育场地面积50m×25m，面层宜采用木地板。 应设置卫生间、更衣室、办公室、会议室及商业服务等附属配套用房，建筑面积合宜小于3000平方米。 （三）大型全民健身活动中心 体育场地设施不少于12项，如乒乓球室、多功能馆（篮球、排球、羽毛球综合）、多功能房、器械健身房等。
建筑面积8000-12000平方米，室内、外体育场地面积合宜小于5000平方米。 场地设施宜以室内运动项目为主，场地设施相对集中；运动场地面层可采用木地板、合成材料、人造天然草坪等环保材料。应当设置卫生间、淋浴室、更衣室、办公室、体测医务室、接待区及商业服务等附属配套用房。 （四）游泳馆 基本配置为一个标准室内游泳池和一个准备池。 标准泳池为50m×25m，并应符合国家标准《GB 19079.1-2003体育场所开放条件与技术要求第1部分：游泳场所》有关要求。 应合适设置卫生间、更衣室、办公室、会议室、接待区及商业服务等附属配套用房。 （五）体育公园 建设类型包括郊野体育公园、城市体育公园、可新建，也可在原有公园基础上改造，添加体育设施。体育设施不少于8项，以户外运动项目为主。 二、二、县（市、区）“五个一”工程 应建设一个田径场、一个综合体育馆、一个中型全民健身活动中心、一个室内游泳池、一个体育公园（或健身广场）（简称区、县“五个一”工程）。其中，综合体育馆、全民健身活动中心、游泳池可合建为一体。 （一）（一）田径场 基本配置包括标准跑道、标准足球场和部分项目的田赛场地、适量的观众看台及附属配套用房。 跑道周长为400m的标准8道环形跑道及100m的10道直道跑道，面层材料采用合成塑胶；田赛场地包括跳远、跳高、推铅球、掷铁饼和链球、撑杆跳高场地；足球运动场地尺寸105m×68m，可采用天然草坪或人工草坪。
R=20M,,,即20.30M 直道L ＝61.285M 弯道L ′＝63.742M 400米起点，1直道南端线北移24.94M ，第2道向南移10.556M ，第3道开始依次向前推进11.498M ， 以弦线定弧长从第4道开始依次为：⑷直道2.919M+弧8.579M ; ⑸5道弧20.077M 、⑹6道弧长31.575M. 用拉直线弦法测量：从直弯交接点内道20CM 处引弦线切离内弧 20CM 弧，并沿此点连接圆心延长线为起跑线。依次拉弦长：4道—8.49M ；5道—19.55m ；6道—29.73m. 处 要跑2.47弯道——弦长2.47m ；第5道直道向南推1.36M ，第6道依次向前推进直道3.833M ，即直道向南推进5.19M 弦线定200M 点，分别为内侧弧1道30CM ，其它离内弧20CM 处。 50M 半径线画弧，
人民路校区250米6道次田径场4×100米第二、四接力区画法示意每道弯道半径分别是R1=20.30M,R2=21.42M,R3=22.64M,R4=23.86M,R5=25.08M,R6=26.30M.
用拉直线弯道定点：弦长算法C＝2〃[sin(90°L/Rπ)〃R]，其中R为半径（从内向外各道依次半径+1.12、+1.22、+1.22……），L为弧长（各道向前推进弧长）。 百桃校区200米6道次田径场画法示意 第三棒10米弧各道量法： 1道弦长：9.73m 2道弦长：9.77m 3道弦长：9.81m 4道弦长：9.84m 5道弦长: 9.86m 6道弦长: 9.88m
R=12M,,,即 12.30M 弯道L′＝38.64M 400米起点，以第1道为参照，要跑154.57米弯道——弦长 0M；第2道减跑14.07M弯道——弦长13.44M；第3道减跑 29.41M弯道——弦长24.71M（2道外20 cm处前拉直线 14.52m）；第4道少跑44.74M弯道——弦长31.31m（3道外 20 cm处前拉直线14.51m）；第5道减跑60.06M弯道——由 上一道外20cm处向前15.31m，第6道减跑75.40M弯道—— 由上一道向前再推进15.33m（由直弯道交界向前推25.57M） 50M起点。8000M起点线画4×100M接力，第1棒为400米起点，第3棒为200M后退 10米起点（再前推进10M终） 4×100M接力，第2、第4棒交接线区域
《辽宁商贸职业学院塑胶跑道投标文件》 组长：李一楠 组员：包玲、周迪、邢华、 王继旭、白杨、邓厚伟、张迟 目录 第一章、企业简介 第二章、施工组织及设计 第一节工程概况 第二节跑道工程施工组织步骤图 第三节现场施工组织机构网络图 第四节施工准备 第五节施工方案 一、建立平面控制网 二、运动场地基处理 三、排水沟建造 四、跑道及半圆区基础建造 1、碎石垫层 2、水泥石粉稳定层 3、沥青混凝土层 五、运动场聚氨酯塑胶（PU）面层 1、聚氨酯塑胶(PU)弹性层 2、划线部分 六、人造草场地施工 七、铅球、铁饼投掷区、跳远助跑道及砂坑工程、跳高场地 第六节施工组织措施 第三章、现场施工规章管理制度 第四章、塑胶场地保养说明 第五章、人造草场的保养说明 第六章、评标、定标实施细则 第一章企业简介 略 第二章施工组织及设计
第一节 工 程 概 况 1、 工程名称：标准400米混合型塑胶跑道（13㎜）工程 第二节 球场工程施工组织步骤图 第三节 施 工 准 备 1、技术准备 （1 （2（32、现场准备 （1 （2）与甲方确认进场需要的施工场地和要完成的工作面，以便甲方提早做好准备。在适当位置设一处工地临时办公室和临时材料仓库，并设夜间值班处； （3）与甲方落实施工现场水电的供应及接驳点、运输通道等施工条件； （4）划定施工现场，施工人员严格在现场内施工；严禁非施工人员进入，确保质量与安全。 3、生产准备 （1）要取得建设单位配合及时办理施工许可证等手续。 （2）根据施工总平面布置，搭设临时设施和工人临时宿舍。并布置施工机具和材料的堆放场地。 （3）按照经审核批准的临电、临水布置图，建立临时供电、供水系统，系统敷设完毕后应依手续办理验收并备案待查。 （4）进行施工材料、机具、劳动力的组织就位工作。开工前制定材料进场计划，特殊材料和设计指定的材料尽早落实货源，及时组织进场，并提前进行原材料检验工作和砼及砂浆的试配。模板支顶供应量要充足，以满足施工进度要求。 （5）组织人员进行安全生产教育和技术交底，各部门制定工作计划和作业细则，保证开工前所有准备工作一切准备就绪。
第一章400米环形塑胶跑道田径场4×100米接力赛的画法 400米环形塑胶跑道田径场4×100米接力赛跑的起跑线和各接力区的位置与画法， 400米环形塑胶跑道田径场4×100米接力赛跑全程分道跑进，所以各分道起跑线的位置和画法和400米赛跑的相同。4×100米接力赛跑时，每条分道上要画三个接力区。规则规定：每个接力区的长度为20米。在各个接力区后10米处再画一条“预跑”线，表示接棒运动员可从这条线内起跑，但是传、接棒必须在20米的接力区内进行和完成。各接力区位置的分布情况如下o第一接力区在第二分界线附近，第二接力区在第三分界线附近，第三接力区在第四分界线向后的地方。 从起跑线至第一接力区“预跑”线为80米， 从第一接力区的“项跑”线至第一接力区后沿为10米； 从第一接力区前沿至第二接力区“须跑”线为70米； 从第二接力区“顶跑”线至第二接力区后沿为10米(第一道的 第二接力区“预跑”线至第三分界线的距离为20米分界线至第二接力区前沿为10米)， 从第二接力区前沿至第三接力区“预跑”线的距离为70米， 从第三接力区“预跑”线至第三接力区后沿为10米，至第四分界线的距离为34．04米； 从第三接力区前沿至第四分界线距离为4．04米，至终点线90米。
图28是标准400米环形塑胶跑道田径场(分道宽1．25米)上4×l00米接力赛跑各接力区的位置和有关距离的示意图。
上一页：400米标准塑胶跑道田径场10000米赛跑的画法 下一页：400米环形塑胶跑道田径场4×200、4×400米接力赛跑位置与画法 4*100米接力起跑为400米起跑线，首先在跑道上计算出100米，200米，300米分道起跑线位置，在起跑线的前后各10米画出前后沿，在4*200米，4*400米接力为第一圈和第二圈的第一弯道末端抢道标志线前为完全分道跑。在4*200米，4*400米接力起跑线为（400米起跑线+800米起跑线），在4*200米，接力第1接力区中线为（800米起跑线+200米起跑），接力区为前后各10米在4*200米第2接力区和4*400米第1接力区中线为800米起跑线，前后各10米为接力区，在4*200米第3接力区同4*100米第2接力区的第1道同。在4*400米接力第2，3接力区为平行终点线的前后10米。400米跨栏为起跑同400米起跑，第1栏距起点45米，第2栏开始栏与栏间距为35米，第10栏距终点线距离为40米。200米跨栏为起跑同200米起跑，第1栏距起点16米，第2栏开始栏与栏间距为19米，第10栏距终点线距离为13米。 （四）抢道标志线的画法 在标准半圆式田径场举行正规比赛时，800米跑和4×400米接力跑都是先分道跑，后并道跑。运动员必须先分道后切入。画法是：以直段长为半径，在第二直、曲段分界线处画弧与跑道内、外突沿相交，然后以此线为后沿画5厘米宽的白灰线便是抢道标志线。 （五）接力区的画法 接力区的画法为先在跑道或各条分道上量出各棒距离的起点，然后在第2、3、4棒起点的前、后10米处各画5厘米宽的白灰线构成接力区。接力区为20米，前面的线叫接力区前沿，后面的线叫接力区后沿。线包括在接力区内。4×100米接力还应在各条分道接力区后沿的10米处画出一条虚线为预跑线，预跑线宽5厘米，不包括在10米预跑区内。
球场类型长（m）宽（m）面积备注 5人制度足球场 4020800 新建运动场一般为南北朝向，长90~120m、宽45~90m的场地 均可称为标准足球场，国际通用105m×68m＝7140m2、四周无障 碍区5~6m、线宽（向内翻）12cm 球门宽7.32m、高2.44m、地埋式球门立柱至少埋深1.5~2m， 中圈发球区半径9.15m、大禁区长40.32m、宽16.5m、小禁区长 18.32m、宽5.5m、罚球点至端线11m、角球区半径1m 40.0+｛2.0（缓冲区）×2｝＝4420.0+｛1.0（缓冲区）×2｝＝22968 7人制度足球场 65452925 65.0+｛2.0（缓冲区）×2｝＝6945.0+｛1.0（缓冲区）×2｝＝473243 11人制度足 球场 105 68 7140 105.0+｛2.0（缓冲区）×2｝＝109 68.0+｛2.0（缓冲区）×2｝＝72 7848 网球场 23.77 10.97 260.76 23.77m ×10.97m（单打8.23m）＝260.76m2、无障碍区端线 外≥ 6.4m、边线外≥ 3.66m、上部净空≥10m、线宽（向内翻） 2.5~5cm、端线宽10cm、对角线26.18m、网柱高1.07m网球柱分为 移动式、配重式、插地式 配套设施：网球网、网球中心标志带、网球裁判椅、网球场 地清洁器、 网球网的规格和高度：双打球网长12.8米，单打球网长度是 10米； 网球网挂好后，两端高度（绳或钢丝绳上沿到地面的高度）应为 1.07米，中间的高度为0.914米，并用宽度不超过5厘米的白色中心 带绷紧束于地面。 23.77+｛6.4（缓冲区）×2｝＝36.57 10.97+｛3.65（缓冲区）×2｝＝18.27 668.134 篮球场 28 15 420 标准篮球场：28m×15m＝420m2、四周无障碍区2~3m、 上部净空≥7m、线宽（向外翻）5cm、对角线31.765m，中线向 外各延伸15cm 28.0+｛2.0（缓冲区）×2｝＝32 15.0+｛2.0（缓冲区）×2｝＝19 608 排球场 18916218m ×9m＝162m2、无障碍区端线外≥8m、边线外≥ 3m、上部净空≥12.5m、线宽5cm、对角线20.125m、网高（男子） 2.43m、（女子）2.24m 排球柱：移动式排球柱（配重式）、直插式排球柱、简易羽 排两用架。 排球网：球网为黑色，长9.50米，宽1米，网眼直径10CM 18.0+｛9.0（缓冲区）×2｝＝369.0+｛6.0（缓冲区）×2｝＝21756
200米田径场画法 半圆式200 m 田径场一般以15 m 半径 （一）主要参数（1）面积这种半圆式200 m 田径场的场地面积为94m ×42m，设有4条跑道，每条跑道宽1.22m，场地四周留1m 的余地。（2）直道长=94-2（15+4.88+1）=52.24 （m）（3）直道调整后的长度=52.24- （200.61-200）/2=51.935 （m）（4）弯道总长=2×3.1416×15.30=96.13 （m）（5）周长=2×51.935+96.13=200 （m）（二）径赛各项目起、终点的画法：（1）终点终点设在第1分界线上。（2）100m 起点这种田径场的直道长不足100m，要通过延长直道的一端或两端来解决，否则要采用弯道起跑。若用弯道起跑，其起点在第三分界线向前处；各分道的前伸数是一个弯道的前伸数。（3）200m 起点因为200m 正好跑一圈，所以其起点在第一分界线处向前延伸；各分道前伸数与标准田径场400m 跑道的前伸数完全相同。（4）400m 起点在200m 田径场，400m 要跑两圈，所以采用分道跑两个弯道，然后通过抢道标志线后向里切入里道，再不分道跑的方法。它的起点前伸数等于200m 跑的前伸数加上切入差，所以要在第四分界线处根据第二分道以外各分道差画一条抢道标志线。（5）800m、3000m 起点这三个赛跑项目不分道起跑。它们的起点处是弧形，其画法与标准田径场的不分道跑的起跑线的画法相同，只是跑的圈数不同而已。（6）1500m 起点1500m 跑也是不分道起跑。起跑处呈弧线，画在第三分界线向前处。（7）4 ×100m 接力跑起点、接力区起点其起点同400m 跑的起点，全程共跑两圈。第一接力区为分道接力区，在第三分界线处，它们的距离和弯道的放射线长度见图2-2。第二接力区在第一分界线前后各10m 处。第二棒运动员接棒后跑过第四分界线处的抢道标志线就可切入里道跑不再分道跑，故第一道接力区为公共接力区。第三接力区在第三分界线前后10m的位置，也是公共接力区。 参数： 半径分道宽第一道 直道长 第1道第2道第3道第4道第5道第6道实跑长 度 实跑弧 线长 实跑弧 线长 实跑弧 线长 实跑弧 线长 实跑弧 线长 实跑弧 线长 16 1 200 48.818 51.182 54.008 57.148 60.288 63.428 66.568 一个弯道各道次前伸数 道次画线半径计算半 径 一个弯 弯道起 跑 对应角 度 一个弯 道 一个弯 道 直道起 跑 对应角 度 余弦值 起跑前 伸数 起跑前 伸数前伸数 (直弦丈 量法） (射线丈 量法） 1 16 16.3 0 0 1 0 0 2 17 17.2 2.8 3 9.419 0.987 2.7 4 2.93 3 18 18.2 5.97 18.791 0.957 5.28 5.47 4 19 19.2 9.11 27.188 0.91 8.06 8.1 5 20 20.2 12.25 34.752 0.855 10.77 10.55 6 21 21.2 15.39 41.604 0.794 13.48 12.91 二个弯道各道次前伸数 道次画线半径计算半 径 200米 直道起 跑前伸 数 对应角 度 对应角 度 200米 弯道 200米 弯道 余弦值 起跑前 伸数 起跑前 伸数 (直弦丈(射线丈
非标准田径场画法（300M） 半圆式 300m 田径场周长 300m 半圆式田径场的半径为 22 耀 29 m。这里仅以半径为26m 的半圆式田径场为例进行介绍（图 2-3）。（一）主要参数（1）面积这种田径场需地面积为 141m × 70m，有 6条分道，分道宽 1.22m，每边留有 3m 余地。（2）直道长 =141-2×（26+7.32+3.49）=67.38（m）（3）弯道总长 =2×3.1416×26.30=165.24（m）（4）周长 =165.24+2×67.23（调整后直道长）=300（m）（二）径赛各项目的起终点、接力区的画法（图 1）（1）终点设在第一分界线上。（2）100m 起点在第四分界线向后 32.62m 处。（3）100m 跨栏跑起点同 100m 起点；各栏位根据栏间距直接在直道上丈量确定。（4）110m 跨栏跑起点同 100m 起点；终点在第一分界线前 10m 处，各栏位根据栏间距在直道上直接丈量确定。（5）200m 起点在第二分界线向前的直道上。第一分道起点在第二分界线前 17.38m 处。各分道的前伸数是一个弯道的前伸数。各分道的前伸数与标准 400m 半圆式田径场 200m 跑的各分道前伸数相同（图 2）。（6）男、女 200m 跨栏跑起点同 200m 跑的起点。（7）400m 跑起点，第一分道起点在 100m 起点，以后各分道起点呈阶梯形，各分道都要减去两个弯道的前伸数。其前伸数与标准田径场的 400m 跑的前伸数相同。（8）800m 跑的起点在该场地 200m 直道起点附近，有分道起跑和不分道起跑两种。分道起跑的起点，第一分道起点在 200m 起点，其余各分道要在200 m 起点的前伸数上再加一个切入差，再在第四分界线前画一条抢道标志线。 不分道起跑的起点线是一条弧线。其弧形圆心在第三分界线上离跑道内沿 30cm 处，以 50m 为半径，向外画弧交跑道外沿内侧即是，全程跑两圈再加上 200m。（9）1500m、3000m 起跑点：该两项是不分道起跑，起跑线为弧形，是按渐开线原理画弧形作起跑线。（10）5000m 起点与 800m 跑不分道起跑线画法相同。（11）4×100m 接力跑起点、接力区：起点与 400m 跑相同。各接力区的位置可通过放射式丈量法来确定。（12）4×400m 接力起点、接力区：第一分道的起点在 100 m 跑起点，各分道起点的前伸数是三个弯道的前伸数加切入差。全程跑 5圈，再加 100m。各分道运动员跑完三个弯道后，再抢道切入里道，抢道标志线在第二分界线前。第一接力区在第一分界线前；第二接力区在200m 起点前后各 10m 范围内（公共接力区）；第三接力区在第四分界线后的弯道上。非标准田径场地，除了半圆式之外，还有长方形和四方形等其他形式的田径场，但因使用得少，在此不再介绍。
标准体育场地的内容及标准尺寸

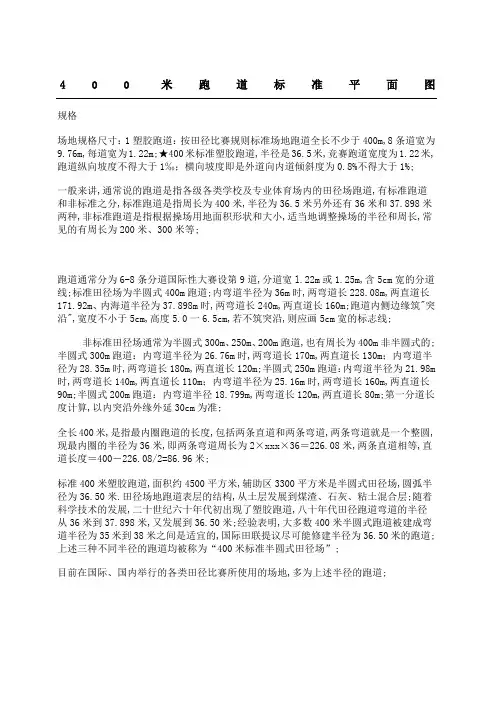

标准体育场地的内容及标准尺寸 运动场尺寸及面积：1、200米跑道：弯道半径16.7米，直道段长46.8米， 共5道，分道宽最小为1．22米，最大为1.25米，分道线宽5厘米，所有分道宽应相同。 标准运动场（400米）：国际田联田径场地设施标准手册规定标准的体育跑道内圈周长400米，其中最内侧弯道半径应为36.5米，直道要沿南北方向避免太阳位置低时的炫目影响。弯道应有8条跑道，8条道宽为9.76m，每道宽为1.22m，直道有10条跑道。跑道内侧边缘筑"突沿"，宽度不小于5cm，高度5.0一6.5cm，若不筑突沿，则应画5cm宽的标志线。 跑道内侧安全区域不少于1米，外侧最好也有1米的安全区，起跑区最少3米，冲刺缓冲段至少17米。跑道左右倾斜度最大不得超过1:1000，跑的方向上的向下倾斜度不得超过1:1000。 计算线是计算跑道周长和各条分道周长的线，在跑道上并不画出来。田径竞赛规则规定，第一道周长的计算线是距离内突沿的外沿0.30米处，其余各条分道的周长计算线是距离里侧分道线的外沿0.20米处。 计算条件：最内侧弯道半径应为36.5米，第一道周长的计算线是距离内突沿的外沿0.30米
第四道计算线长：84.39*2+2*3.1416*(36.5+(4-1)*1.22+0.2)=422. 370m 第五道计算线长：84.39*2+2*3.1416*(36.5+(5-1)*1.22+0.2)=430. 035m 第六道计算线长：84.39*2+2*3.1416*(36.5+(6-1)*1.22+0.2)=437. 701m 第七道计算线长：84.39*2+2*3.1416*(36.5+(7-1)*1.22+0.2)=445. 366m 第八道计算线长：84.39*2+2*3.1416*(36.5+(8-1)*1.22+0.2)=453. 032m

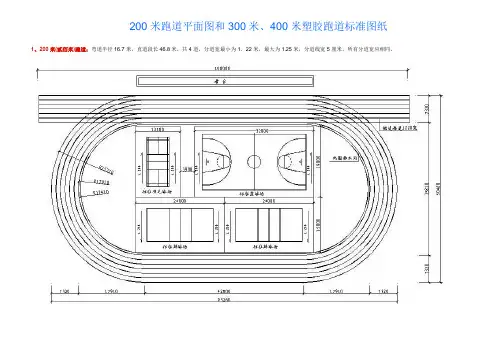

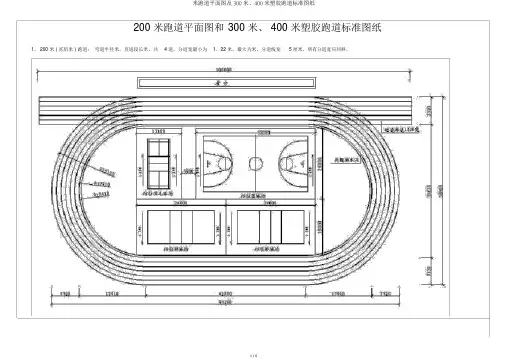

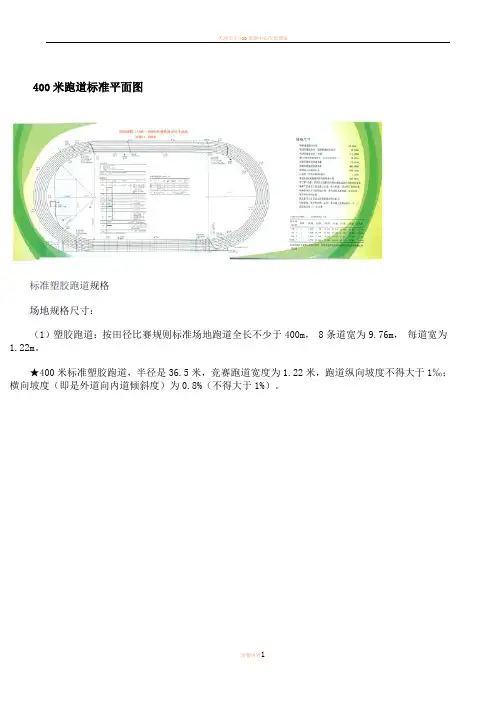

200米跑道平面图和300米、400米塑胶跑道标准图纸1、200米(贰佰米)跑道：弯道半径16.7米，直道段长46.8米，共4道，分道宽最小为1．22米，最大为1.25米，分道线宽5厘米，所有分道宽应相同。
