RC903-V35FE1 V.35 至成帧E1接口转换器
使用手册
北京瑞斯康达科技发展有限公司
目录
第一章 RC903-V35FE1（B版）概述 (3)
第二章连接配置 (5)
第四章安装与准备工作 (7)
第四章开关设置说明 (9)
第五章常见故障解答 (12)
第一章 RC903-V35FE1（B版）概述
一、产品描述
RC903-V35FE1是北京瑞斯康达科技发展有限公司出品的V.35转单路透明E1台式接口转换器，适用于V.35设备基于E1网络传输的接口转换器，或称介质转换器。随着E1线路资源的不断丰富，各种利用E1线路资源用于数据传输的方案被用户普遍接受。
RC903-V35FE1为独立的台式转换器，单独供电，放置与桌面上。
二、产品参数
1、E1接口技术指标
输入阻抗：75Ω（非平衡BNC接口）、120Ω（平衡RJ-45接口）
接口速率：2048Kbps±50ppm
编码类型：HDB3
电气特性：符合ITU-T G.703建议
帧结构：符合ITU-T G.704建议
抖动容限：符合ITU-T G.823建议
功能特性：完备的线路告警指示、故障转移，及智能自动复位功能
2、V.35接口技术指标
物理特性：符合V.35接口标准
接口类型：ISO 2593阴性连接器（34针母口）
工作方式：DCE
接口速率：E1成帧模式时，V.35接口速率N×64Kbps（N=1~31）
E1透明模式时，V.35接口速率2048kbps

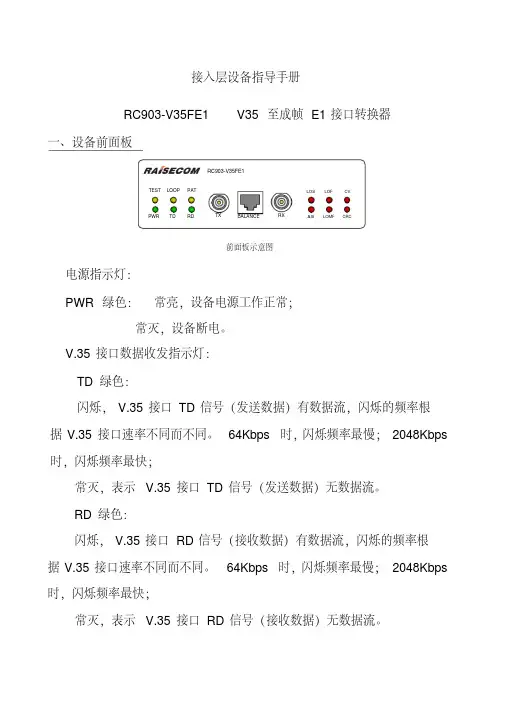

三、前面板及指示灯意义
其中各指示灯表示接口转换器状态如下：
电源指示灯(PWR)：常亮，电源工作正常；反之错误
链路中断告警(LOS)：常灭，E1链路接收有信号；反之E1信号丢失
链路错误告警(LER)：常亮，本端E1接收信号错误时（包括上游E1链路告警AIS、E1
帧失步告警LOF、CRC4校验错）；常灭，正常
远端设备告警(RAL)：常亮，远端转换器有LOS或者LER告警
远端环回测试(RLP)：常亮，远端E1处于环回状态
其中各接口定义如下：
E1接口定义如下：
TX：BNC座，75欧姆非平衡接口，E1信号输出
RX：BNC座，75欧姆非平衡接口，E1信号输入
BALANCE：RJ-45座，120欧姆平衡接口，1、2芯输出，5、6芯输入。
出厂默认为75欧姆BNC接口有效，如想使用BALANCE接口需要用户设定底面开关。
使用120欧姆平衡接口时，BALANCE-RJ45双绞线接口定义
120欧姆平衡接口与其他设备相连时，需明确其他设备的引脚定义。双绞线两端引脚接法如下：
RC系列转换器BALANCE-RJ45 E1传输设备平衡接口
TD＋信号输出＋
TD－信号输出－
RD＋信号输入＋
RD－信号输入－
注意连接双绞线时，要TD＋和TD－的两根双绞线中绞在一起的一对，RD＋和RD－也是绞在一起的一对。
标准V.35（DCE）接口定义
左图为标准V.35接口ISO 2593连接器，本设备采
用的是DCE Connector Face –34 Pin Female连接
器。可与标准DTE线缆连接。
其接口定义如下：
I—输入；O—输出
第二章连接配置
一、设备互联
在进行本公司产品互联时可遵从下表所示的具体连接型号规定，否则会出现链路不通或数据传输不正常等现象。
二、推荐的基本连接方式
RC903-V35FE1转换器具有三种时钟工作方式：
主时钟方式：采用设备内部晶振产生的时钟，作为系统时钟，又称内时钟
从时钟方式：由E1接收线路提供的时钟，作为系统时钟，又称恢复时钟
终端时钟方式：由DTE设备提供的终端时钟，作为系统时钟
时钟方式的选择是通过拨码开关设置的，具体方法见第四章。本设备须点对点应用。E1通道可由PDH、SDH等设备提供，也可直接用电缆连接。
1、点对点成帧模式“主时钟——从时钟”结构
如上图所示，点对点连接路由器或其他V.35接口设备时，路由器需工作在DTE模式。为了安装调试方便，可将本端转换器设置为主时钟方式，远端转换器设置为从时钟方式，时钟源在本端转换器上。
使用“主时钟——从时钟”连接结构时，如果E1链路中串接了DXC、MUX设备，则DXC、MUX和远端转换器都应是从时钟方式（跟随E1线路时钟）。
2、点对点成帧模式“终端时钟——从时钟”结构
时钟源
当您的远端DTE设备必须跟随本端DTE设备的时钟相位时，即本端DTE的TX CLOCK 为内时钟源，可将本端转换器设置为终端时钟方式，远端转换器设置为从时钟方式，本端DTE设备的V.35口必须配置时钟频率。
使用“终端时钟——从时钟”连接结构时，如果E1中串接了DXC、MUX设备，则DXC、MUX和远端转换器都应是从时钟方式（跟随E1线路时钟）。
3、点对点成帧模式“从时钟——从时钟”结构
使用两边都是从时钟方式，需要保证E1链路中有DXC、MUX或其他PCM成帧设备提供了时钟源，并且整个E1通路中有且仅有一个时钟源。
4、点对点透明模式“主时钟——主时钟”结构
在E1透明模式时，两端转换器都设置为主时钟模式。注意E1链路只能由PDH、SDH 或其他提供透明E1通道的设备提供。
5、扩展连接方式
不成对使用，与其他厂家相关设备对通
如果远端采用了E1接口的路由器，需要首先确定E1线路的各种参数，如成帧/透明、PCM30/31、CRC使能/禁止、时钟关系，以及带宽分配和时隙占用等情况。如有一项与转换器的设置不匹配，连通时都会造成问题。
这种连接方式，如果两端设备都工作在成帧模式时，时钟关系往往被忽视。首先确定时钟源在哪台设备上，那么对端的设备都要跟随E1线路时钟。
三、产品兼容性
如果使用本设备和其他厂家成帧E1设备对通（例如V.35至成帧E1接口转换器、E1接口路由器等）；或者本设备成对使用时，中间串接了DXC、MUX等设备，需要注意如下问题：
1．PCM30/31格式必须一致
2．CRC校验功能有效/无效必须一致
3．V.35接口数据在G.704帧格式中的占用必须一致
4．本设备的远端分配带宽功能和远端E1口环回测试功能失效
5．确认整个链路中只能有一个时钟源，其他PCM设备都是从时钟（跟随E1线路时钟）
第四章安装与准备工作
一、上电时注意事项
1.V.35接口严禁热插拔。
2.E1接口建议不要热插拔。
3.E1收发两路线缆连通后，在通电情况下，对于其中一路的短开、接通操作是安全的。
直流-48V电源的设备，建议先接保护地（中间接头）。正负极严禁接反。
二、摆放
1．放于机房内，保持机房洁净，应有空调设备。
2．放置远端转换器。远端转换器一般使用“从时钟方式”。
3．放置本端转换器。本端转换器一般使用“主时钟方式”，特殊情况下需用跟随DTE时使
用“终端时钟方式”。
三、测通
●查看本端设备应无任何告警。
●测试本端DTE设备是否能与远端设备进行数据通信。
如果不能测通，可用以下方法进行逐步测试：
1．本地V.35口环回测试，设置方法见扩展设置开关的说明。若路由器指示成功，证明V.35口正常；若路由器不能指示环回，请先检查本端转换器时钟方式、带宽设置，并可试着调整TX CLK、RX CLK相位选择开关。
2．第1步成功后，检查E1链路通信是否正确。如果本设备成对使用，并且E1通道中不阻断第0时隙，可进行远端环回测试，如果远端E1口环回成功，则本端RLP灯亮。本端路由器应指示环回成功。
3．如果本设备不是成对使用，则需要将另一端的其他厂家设备E1接口参数和本端转换器设置完全一致，包括PCM30/31格式，CRC使能/禁止，时钟方式的匹配等。如果这些参数设置好后，需要注意的就是V.35数据在帧格式中的占用问题了，见1.3.4节确认时隙的占用情况，保证两端设备的时隙占用完全一致。
4．第2步成功后（或保证第3步设置完全正确后），说明本端到远端的E1通路通信正常。
此时如果对方V.35接口线接好，但依然不能正常通信，请调整远端转换器的TX CLK 或RX CLK相位选择。
四、故障转移
如果转换器出现LOS或LER告警，说明E1接收侧故障，则V.35接口的DCD信号被关闭，DTE设备应有反映。
如果转换器出现RAL，说明E1发送侧故障，则V.35接口CTS信号被关闭，DTE设备应有反映。
五、运行环境：
工作温度：0-45℃
工作湿度：5%~90%无冷凝
六、电源适配要求：交流/直流可选
AC：交流220V/50Hz（输入范围165至265V）
DC：直流－48V（输入范围－36至－72V）
设备功耗：≤ 3W
七、外型尺寸：
外型尺寸：120（宽）×39（高）×156（深）单位：mm
第四章 开关设置说明
一、 前面板设置开关（常用设置）定义 1、前面板设置开关为常用设置开关，即开通前必须进行设置。
第1~5位： V .35接口带宽设定 第6位： 带宽主控/带宽被控设定 第7、8位： 时钟方式选择
2、第1~5位开关：V.35接口带宽的设置
E1成帧模式时，V .35速率N ×64Kbps （N=1~31）；E1透明模式时，V.35速率2048Kbps 。速率设置对应表如下，这5位开关实际上是设置N 值的二进制编码。当设置N 为0时，
ON OF
上表中，―1‖表示开关拨向OFF，―0‖表示开关拨向ON。例如，384Kbps带宽的设置状态为―00110‖，那么开关设置的方法就应该是―ON,ON,OFF,OFF,ON‖。建议您先抄下您需要的带宽对应的二进制编码，再对应―1为OFF，0为ON‖的规则。
注意A：本端和远端的带宽分配必须一致！
―最大带宽1‖是PCM30情况下允许设置的最大带宽
―最大带宽2‖是PCM31情况下允许设置的最大带宽
3、第6位：V.35
要实现远端跟随本端带宽设置功能需要保证以下几个前提条件：
1．本设备点对点，成对使用（或与本公司其他N×64K V.35接口设备对通）
2．E1链路中不串接占用第0时隙的PCM设备（例如DXC、MUX等）
3．两端设备都不能设置为透明模式，即N值设置不可为0
同时满足以上条件后，可将其中一端设置为带宽主控，另一端设置为带宽被控。被控端的前5位带宽设置开关不能设置为N=0透明模式，建议设置为全OFF。E1线路连通后，被控端的实际带宽是和主控端的设置完全一样的。
此位开关与时钟方式的设置无任何联系，因此我们即可以选择主时钟一端为带宽主控，也可以选择从时钟一端为带宽主控。大多数用户可能习惯将主时钟一端设为带宽主控。
如果不满足以上条件中的任意一条，那么两端转换器的此位开关都必须为主控状态，然后用前5位设置实际带宽。尤其注意当N=0透明模式时，此位开关应设置为主控状态，并且对通的两台设备都应这样设置。
环回测试的内容请见底面开关第5位的定义说明。
4、第7、8
接口也应设置：与主、从时钟方式相连的V.35口，Tx Clock和Rx Clock都应为External，即一般的默认状态；与终端时钟方式连接的V.35口，Tx Clock应为Internal，Rx Clock应为External。
ON OF
二、设备底面设置开关（扩展设置）定义
设备底面同样也有一组设置开关，为不常用开关。
注意这组开关与前面板开关设置的最大区别是：前面板开关拨到下是ON ；而底面开关拨到上是ON 。
位关系不尽相同而提供的选项。TX CLK 和RX CLK 在都设置为正向时，在Cisco 系列路由器的V.35同步W AN 口上测试通过。
TX CLK 正向：TCK 时钟下降沿对TD 信号采样 TX CLK
反向：TCK 时钟上升沿对TD 信号采样 RX CLK 正向：RCK 时钟下降沿向RD 信号发数 RX CLK 反向：RCK 时钟上升沿向RD 信号发数
● PCM30/31选择是当E1通道中其他设备（如DXC 、MUX 等）要求通道帧格式为PCM30
时，则转换器应设置为PCM30有效（N ≤30）；要求为PCM31时，应设置PCM31有效（N ≤31）。此位开关，本端和远端的设置必须一致！
● CRC 校验选择也是根据通道的需求，使能或禁止校验功能的。此位开关，本端和远端
的设置必须一致！
● 环回测试功能，是为用户调试设备，测试链路时提供的辅助功能。当设置了环回状态后，
可根据前面板开关第6位来选择环回类型。
要进行远端E1环回测试，必须同时满足以下前提条件：
1． 本设备点对点，成对使用（或与本公司其他N ×64K V.35接口设备对通） 2． E1链路中不串接占用第0时隙的PCM 设备（例如DXC 、MUX 等） 3． 两端设备都不能设置为透明模式，即N 值设置不可为0 4． 只能在设置为“主时钟方式”、“终端时钟方式”的转换器上使用。
如上图。确认满足以上条件后，在本端的转换器上设置主时钟方式或终端时钟方式，将
底面开关第5位拨至ON ，前面板开关第6位拨至OFF ，实现远端E1环回测试。如果E1连接正确，本端RLP 黄灯常亮，说明远端E1口环回成功。本端接的路由器上进行端口查询时，可显示环回状态。
要进行本地V .35口环回测试，只能在设置为“主时钟方式”、“终端时钟方式”的转换器上进行。如上图，在本端的转换器上设置主时钟方式或终端时钟方式，将底面开关第5位拨至ON ，前面板开关第6位拨至ON ，前面板第1~5位设置为您需要的带宽，实现本地V .35环回测试。本端接的路由器上进行端口查询时，可显示环回状态。本地V .35口环回测试通常是用来检验V .35线缆是否连好，路由器端口是否开始工作，以及转换器与路由器之间的时钟与数据相位关系是否对应成功等指标。
前面提到过本设备前面板开关第6位在正常工作时，定义为带宽主控/被控选择，在环回测试时，定义为远端环回/本地环回选择。那么在设置本地环回状态后，本地带宽设置自动为主控，不受前面板第6位开关的控制，请用户放心。
2、第6~8位开关：E1接口类型选择
或
注意：请严格按照上表设置，否则E1接口异常。
第五章 常见故障解答
您如果在安装和使用的过程中遇到问题，请试着通过如下的建议去解决。 ● 电源指示灯（PWR ）灭 答：电源出现故障
● E1链路中断告警灯（LOS ）亮
答：LOS 告警提示您E1接口无法接收到信号。请检查输入线缆是否接好。若使用120欧姆
E1通道
双绞线接口，线序是否正确。请检查收发线缆是否接反，注意尽量避免热插拔。请将接口用线缆自环，若仍有告警，说明转换器E1接口损坏。
●E1接收信号错误告警灯（LER）亮
答：LER灯亮可能是由于设备出现上游E1链路告警（AIS）、帧失步告警（LOF）、CRC校验错误告警（CRC）。说明E1链路接收到的信号有错误，请检查E1接收侧线路质量以及对端设备的E1帧格式参数，如PCM30/31、CRC使能/禁止。
●远端告警灯（RAL）亮
答：本端出现RAL是由于远端（对端）设备出现LOS或LER。说明远端设备的E1接收侧，即本端设备发送侧有问题。
●DTE设备丢包严重，如何解决？
答：可能是以下原因造成网络系统丢包严重：
1．设备时钟方式设置不正确。
2．查看路由器的V.35口状态，如有数据输入或输出错误，说明TX CLK和RX CLK相位关系需要调整。可进行本地V.35口环回测试。
3．E1接口线缆松动，或线序错误。
●与其他厂家功能类似产品兼容性
答：本设备可与其他厂家功能类似转换器对通，可与成帧E1接口路由器对通，但须保证时隙占用情况相同，PCM30/31、CRC等设置相同。但带宽被控功能和远端转换器E1环回测试功能不能使用。
●本公司V35接口产品兼容性
答：您使用的RC903-V35FE1、RC904-V35FE1还可与本公司其他产品对通，并且功能类似，而适合了更丰富的组网环境。它们包括：
1．可安装在RC800-240B系列独立式光端机上的SUBM-FV35型N×64K V.35接口模块；2．将RC903-V35FE1和RC800-30B型单路E1光端机功能合二为一的RC800-30B-FV35系列N×64K V.35接口光端机。
