对架空线路导线的连接有以下几项基本要求：
（1）接触良好紧密，接触电阻小。
（2）连接接头的机械强度应不低于导线抗拉强度的
90%。
（3）在线路连接处改变导线截面或由线路向下作T
形连接时，应采用并沟线夹续接。
（4）导线的连接一般可实行压接、插接、绕接或者
焊接。但高压架空导线不宜实行焊接，因为焊接时必须将
导线加热，导线加热后会造成退火，其机械强度降低，焊
接处将成为薄弱环节。而高压架空线所承受的张力一般都
较大，该薄弱环节往往断裂而造成事故。
（5）导线的接头随导线材料不同而异。钢芯铝线、铝绞线相互连接时，一般采用插接法、钳压法或爆炸压接法；而铜线与铜线的连接一般采用绕接法或压接法。
请在此位置输入品牌名/标语/slogan
Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion
导线连接的方法与基本要求 一、导线连接的基本要求 导线连接是电工作业的一项基本工序，也是一项十分重要的工序。导线连接的质量直接关系到整个线路能否安全可靠地长期运行。对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。 二、常用连接方法 需连接的导线种类和连接形式不同，其连接的方法也不同。常用的连接方法有绞合连接、紧压连接、焊接等。连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。 1．绞合连接 绞合连接是指将需连接导线的芯线直接紧密绞合在一起。铜导线常用绞合连接。 （1）单股铜导线的直接连接。小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。
图1 大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。 图2
不同截面单股铜导线连接方法如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。 （2）单股铜导线的分支连接。单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。 图3 图4 单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。可以将上下支路芯线的线头向一个方向缠绕[见图5(a)]，也可以向左右两个方向
各种不同导线的连接方法及电工接线标准，非常值得收藏 1、下面是第一种接法。注意:在家装中是不应有接头的，特别是在线管内更不能有接头，如果有接头也应该是在电线盒内。通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象。 下面是第二种接法(防火胶布隔离法)，多用于吊项内，或比较高能的工程中，主线不能能弄断，符线绕主线6--8周，
吊顶内的射灯，一路上要有很多灯就是这样接法，用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要。外面再用绝缘胶布缠绕。
下面是第三种接法，就是压线冒接线法，这种方法是最规范和最实用的，但是它需要专用工具来做，压线冒的压线钳来压线，把压电线用的专用钳子，套在压线冒上，用力压紧就行了。另外还要说一下，压线冒的大小根据所压线经的大小与根数有关我们常用的是T4型的，就是直径毫米的，能压四根四平方毫米的电线。
各种不同导线的连接方法1.剖削导线绝缘层
可用剥线钳或钢丝钳剥削导线的绝缘层，也可用电工刀剖削塑料硬线的绝缘层。 用电工刀剖削塑料硬线绝缘层时，电工刀刀口在需要剖削的导线上与导线成450夹角，斜切入绝缘层，然后以250度角倾斜推削。最后将剖开的绝缘层折叠，齐根剖削。剖削绝缘时不要削伤线芯。 2.单股铜芯导线的直线连接和T形分支连接 (1) 单股铜芯导线的直线连接先将两线头剖削出一定长度的线芯，清除线芯表面氧化层，将两线芯作X形交叉，并相互绞绕2~3圈，再扳直线头。将扳直的两线头向两边各紧密绕6圈，切除余下线头并钳平线头末端。 (2) 单股铜芯导线的T 形分支连接将剖削好的线芯与干线线芯十字相交，支路线芯根部留出约3~5mm，然后顺时针方向在干线线芯上密绕6~8圈，用钢丝钳切除余下线芯，钳平线芯末端。

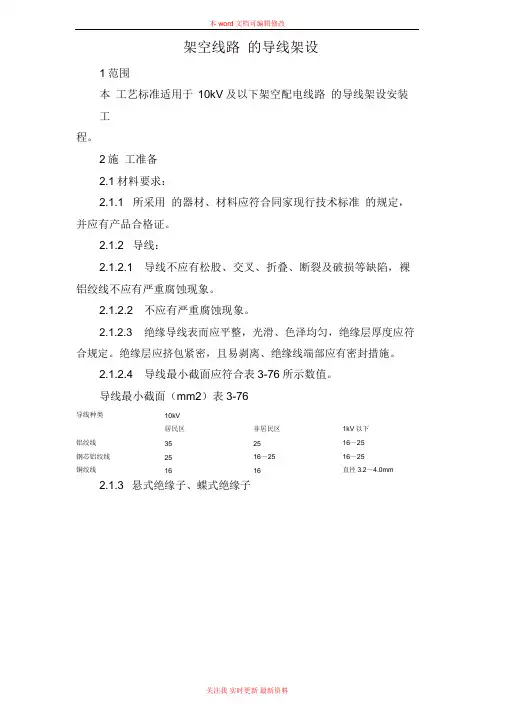

10kV及以下架空线路的导线架设施工方案(转贴) 架空线路的导线架设 1 范围 本工艺标准适用于10kV及以下架空配电线路的导线架设安装工程。 2 施工准备 2.1 材料要求： 2.1.1 所采用的器材、材料应符合同家现行技术标准的规定，并应有产品合 格证。 2.1.2 导线： 2.1.2.1 导线不应有松股、交叉、折叠、断裂及破损等缺陷，裸铝绞线不应 有严重腐蚀现象。 2.1.2.2 不应有严重腐蚀现象。 2.1.2.3 绝缘导线表而应平整，光滑、色泽均匀，绝缘层厚度应符合规定。 绝缘层应挤包紧密，且易剥离、绝缘线端部应有密封措施。 2.1.2.4 导线最小截面应符合表3-76所示数值。 导线最小截面（mm2）表3- 76 10kV 居民区非居民区 铝绞线钢芯铝绞线铜绞线35 25 16 25 16～25 16 16～25 16～25 直径3.2～4. 0mm 2.1.3 悬式绝缘子、蝶式绝缘子 2.1. 3.1 瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。 2.1. 3.2 瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。 2.1. 3.3 弹簧销、垫的弹力适宜。 2.1. 3.4 高压绝缘子的交流耐压试验结果必须符合施工规范的规定。 2.1.4 绑线：裸导线的绑线应选用与导线同金属的单股线，直径不应小于2.0 mm，绝缘导线应选用绝缘绑线。 2.1.5 耐张线夹、并沟线夹、钳压管、铝带 2.1.5.1 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。 2.1.5.2 线夹转动灵活，与导线接触面符合要求。 2.1.5.3 碗头挂板、平行挂板、直角挂板、U型挂环、球失挂环、拉板、连扳、 曲型垫等。 2.1.5.4 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。 2.1.5.5 应热镀锌，镀锌良好，镀锌层无剥落，锈蚀现象。 2.1.6 螺栓： 2.1.6.1 螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。 2.1.6.2 螺杆与螺母的配合应良好，加大尺寸的内螺纹与有镀层的外螺纹配 合，其公差应符合现行国家标准《普通螺纹直径1～300mm公差》的粗牙三级标准。 2.1.6.3 螺栓宜有防松装置，防松装置弹力应适宜，厚度应符合规定。
