电气工程安装与调试分析
随着社会经济的发展，电力行业作为其中的支柱产业起着非常重要的作用，而其中电气设备的安装与调试直接关系到电气系统运行的安全性与稳定性，因此电气工程安装与调试是电力行业发展建设中的重中之重。本文通过对我国的电气工程中电气设备安装与调试的现状进行分析，探讨其安装与调试的技术要点以及相关的措施。
【关健词】电气工程；电气设备安装与调试；技术要点；措施
电气工程是电力行业中最基本，也是最重要的系统工程之一，而这其中变电站工程是电气工程的重要组成部分，因此，其电气设备的安装与调试就相当重要，直接影响到电气工程系统的安全稳定运行，本文主要探究电气设备安装与调试的技术要点以及其提高措施。
一、我国电气工程的电气安装与调试现状
电力是当前人类生活与工作的重要物质资源，而自从我国改革开放以来，电力行业的发展便是日新月异，不仅提高了人们的生活质量水平，也提高了各行各业的建设能力以及工作效率。而这其中电气设备安装与调试的质量直接影响到电气工程的建设以及电力行业的发展应用，然而由于电气设备的安装调试具备操作流程复杂，专业技术性强以及工作量大等特点[1]，其在具体的安装调试的过程中存在许多问题，主要表现如下：
1.电气设备以及安装材料本身存在质量问题
在电气设备安装与调试的过程中，其设备材料一旦本身出现质量问题，其施工建设的质量将会下降，造成这一局面的主要设备材料的开发商以及相关采购人员，首先设备材料的开发商为了节约成本，获得更高的利润，往往会将制造成本一压再压，这样一来，生产制造出来电气设备以及安装材料难免会出现质量问题，其次相关的设备材料采购人员为了从中谋利故意采购一些质量差的设备材料，施行欺上瞒下的策略从中获取暴利，导致采购回来的设备材料没有达到施工标准，从而造成施工建设的质量不达标；另外电气设备以及安装材料出现质量问题主要表现在变压器等设备工作状态不稳定，出现跳闸或停止运行的现状，更有甚者还会出现漏电的现象，给电力的生产运用造成了很大的安全隐患。
2.安装调试过程中管理不严格，技术不成熟
电气设备的安装调试整个过程是影响其施工质量的重要环节，只有在这个过程中做好施工监督，管理以及运用成熟过硬的技术手段才能保证电气设备的安装调试质量，而对施工过程进行监督管理是保证安装调试质量达到标准要求的前提，否则一旦出现疏忽，就出现各种各样的问题，主要表现有变压器的尺寸与基座的尺寸出现不吻合的现象，还有电缆建造的孔洞不符合线缆的铺设要求等；另外成熟合格的施工建设技术是影响安装调试质量重要指标，通常情况下一些施工技术人员的专业素养不够或者没有经过专业的技术培训，使施工人员的整体技术水平不达标，导致在电气设备的安装调试没有达到质量要求[1]。
二、电气工程的电气安装与调式的技术要点
根据上文所述，电气工程中电气设备的安装与调试仍然存在许多问题，正是这些问题直接导致电气设备安装与调试没有达到质量要求，因此在其施工过程中，应根据其相应的技术要点对安装调试质量予以控制：
1.安装前的图纸校验与技术交底
电气工程中电气设备的安装与调试首先应建立一个技术负责小组，此小组的责任就是在安装开始之前对设计的图纸进行校验以及技术交底，提前对相应的施工标准与规范进行了解，校验其与实际的施工标准规范以及设计要求是否相符合，同时相关的施工人员对需要参与的项目进行了解，对质量要求以及安装设计要求进行了解，避免出现某些误差，以保证电气设备的安装达达到相应的质量要求[2]。
2.安装过程中的质量控制要点
电气工程中电气设备的安装过程是保证电气工程质量的关健所在，因此在其过程中其首要任务就是提高施工现场的安全防护，对施工人员进行安全方面以及质量方面的教育，提高施工人员的安全意识与质量意识，同时还要促使施工人员严格按照设计图纸以及施工规范进行安全作业，保证施工质量[2]。
3.安装后期调试的质量控制要点
电气设备安装之后便是调试阶段，电气设备的调试主要包括设备测试以及运行测试，调试人员需在调试之前根据设计图纸以及试验报告对调试现场进行详细了解，制定适用的调试方案，然后再根据调试方案对调试过程即将出现或者有可能出现的问题作出预处理措施，最后则是开始进行调试；一般调试主要是测验电气设备的绝缘强度以及绝缘特性，检验其可靠性以及发生问题的可能性，另外还要测试电气设备的运行情况，也就是继电保护装置的灵活性与准确性，避免出现机器设备停止运行的局面以及保护装置拒动或者误动[2]。
三、提高电气工程中电气安装与调式的相关措施
电气工程中，电气设备安装与调试的质量应得到有效控制，除了上述所说的技术要点需要注意之外，还应该提高其相应的控制措施，主要表现如下：
1.建立独立的监督机构
国家的法律法规是监督施工质量的有力武器，因此在电气工程中电气设备的安装与调试首要就要建立一个独立的监督机构，以此机构为依据，制定明确的质量标准以及严格的实施计划。
2.规范行业管理
当前许多的电气工程中电气设备的安装与调试质量不达标的主要原因就是施工操作没有按照要求进行，而且整个行业的管理薄弱，许多所谓的技术人员都是一些滥竽充数，冒牌顶规的人员，他们没有相关的从业资格证书，无证作业，因此对于这些现象严格进行行业的整
顿管理，做到监督落到实处，积极改善当前行业的整体环境[3]。
3.严格控制电气设备及其安装材料的质量
上文已经论述过，电气工程中电气设备与安装材料的质量问题已经是影响整体质量的一个关健因素，因此要想控制其质量应从两点入手，一是从源头上对电气设备以及安装材料的质量进行监管，禁止采购质量差，“便宜”的材料；二是在施工过程中进行监管，对需要用到的电气设备以及安装材料进行质量检测，防止“以次充好”的材料进行施工现场。
4.制定详细的现场施工监管方案
在施工现场进行监管是控制电气设备安装与调试质量的有效方法，因此要针对电气设备的安装与调试现场的实际情况制定出合适的现场监管方案，从管理人员的选拔培训上，以及施工现场的管理规范制定上都要仔细考虑，只有这样才能保证电气设备的安装与调试符合质量要求。
5.培养高新的施工技术人才
电气工程的建设相对来说是一个比较严谨的工程，它除了需要有好的施工方案设计之外，还需要有施工技术过硬的人才，因此培养高新的施工技术人才也非常重要，成熟过硬的施工技术不仅可以提高施工的质量，同时也能提高施工过程的安全系数，而我国有许多电气工程的建设都有很大的随意性，并且对技术方面不是很重视，针对这些问题首先要对施工技术重视起来，其次就是要加大技术人才的培养力度[3]。
四、结束语
在电气工程中，电气设备的安装与调试质量直接关系到整个电气系统的运行性能，因此对电气设备的安装与调试的质量控制就极其重要，主要可以从安装前的图纸校验以及技术交底，安装时以及调试时这三个技术要点进行有效控制，实现电气系统安全稳定地运行。综上所述，本文通过对我国的电气工程中电气设备安装与调试的现状进行分析，探讨其安装与调试的技术要点以及相关的措施，以期对我国的电气工程提供相应的帮助。
参考文献
[1]辜水金.变电站电气工程的安装与调试研究[J].华东科技:学术版,2015(11):274-274.
[2]梁红.关于送变电电气工程安装及调试的研究[J].通讯世界,2014(9):45-46.

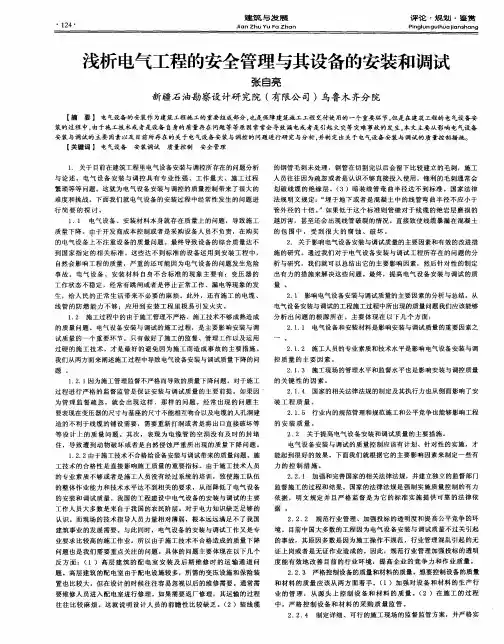

[3]张自亮.浅析电气工程的安全管理与其设备的安装和调试[J].商品与质量:建筑与发展,2012(5):124-125.
