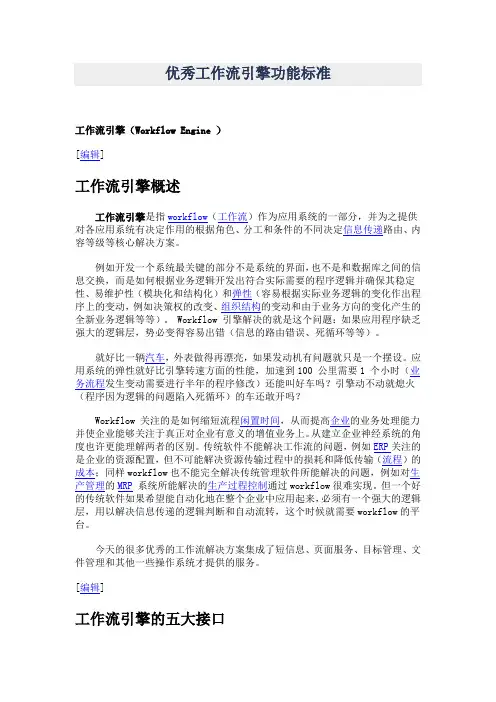

工作流引擎（Workflow Engine ）
所谓工作流引擎是指workflow作为应用系统的一部分，并为之提供对各应用系统有决定作用的根据角色、分工和条件的不同决定信息传递路由、内容等级等核心解决方案。
工作流引擎（Workflow Engine ）
什么是工作流引擎（Workflow Engine ）
例如开发一个系统最关键的部分不是系统的界面，也不是和数据库之间的信息交换，而是如何根据业务逻辑开发出符合实际需要的程序逻辑并确保其稳定性、易维护性（模块化和结构化）和弹性（容易根据实际业务逻辑的变化作出程序上的变动，例如决策权的改变、组织结构的变动和由于业务方向的变化产生的全新业务逻辑等等）。 Workflow 引擎解决的就是这个问题：如果应用程序缺乏强大的逻辑层，势必变得容易出错（信息的路由错误、死循环等等）。
就好比一辆汽车，外表做得再漂亮，如果发动机有问题就只是一个摆设。应用系统的弹性就好比引擎转速方面的性能，加速到100 公里需要1 个小时（业务流程发生变动需要进行半年的程序修改）还能叫好车吗？引擎动不动就熄火（程序因为逻辑的问题陷入死循环）的车还敢开吗？
工作流解决方案与传统管理软件的关系
传统的管理软件注重解决企业应用层现存的问题（例如提高企业的资源配置率或提高单一员工的生产效率）。例如：EXCEL 可以提高员工画表格的效率、财务软件可以规范财务人员的工作并提高账目查询的效率、CRM 可以规范客户管理从而使客户资源掌握在公司手中而不是被一部分业务人员把持并提高客户响应时间、ERP 解决的是如何配置企业资源：使企业的人力资源、财力资源和物资资源能够根据业务的需求实现最大化配置。workflow 关注的是如何缩短流程闲置时间，从而提高企业的业务处理能力并使企业能够关注于真正对企业有意义的增值业务上。从建立企业神经系统的角度也许更能理解两者的区别。传统软件不能解决工作流的问题，例如ERP 关注的是企业的资源配置，但不可能解决资源传输过程中的损耗和降低传输（流程）的成本；同样workflow也不能完全解决传统管理软件所能解决的问题，例如对生产管理的MRP 系统所能解决的生产过程控制通过workflow很难实现。但一个好的传统软件如果希望能自动化地在整个企业
中应用起来，必须有一个强大的逻辑层，用以解决信息传递的逻辑判断和自动流转，这个时候就需要workflow的平台。
workflow的优势
1.workflow 和传统管理软件不是同一种软件，不具可比性；
2.workflow 对于已经有传统管理软件的企业的作用非常明显，可以籍此平台整合企业的各种应用系统，使之成为一个完整的企业级应用，也就是通常所说的EAI.
3. 具备workflow功能的管理软件（workflow与传统管理软件的结合）对于传统管理软件有绝对的优势；
4.workflow可以根据企业的需要开发解决信息传递问题的流程以及帮助企业开发与现有应用系统的接口
编辑本段
详细介绍
工作流自动化并不复杂因为下述几个原因，工作流自动化业界有" 适合处理复杂业务流程" 的名声。
常规工作流自动化软件包及其部署
常规工作流自动化软件包及其部署相当昂贵。通常，伴随产品的是长时期的咨询关系。所以为了非常简单的业务流程购买和部署软件是被不被采纳的。这些软件通常只被用于复杂、关键和控制成本相对较高而工作流自动化带来的效益明显的量产型工作流应用。因此经销商和用户都会不自觉地关注于将复杂的业务问题自动化。
复杂的业务流程
处于类似原因，工作流研究人士首先会关注解决了哪些复杂的业务流程问题。而对于大多数案例而言，为解决简单工作流程问题部署自动化软件的成本显然是不经济的。这里遵循一条简单的道理：走之前必须先会爬，跑之前必须先会走。
解决复杂问题的能力
最后一条原因，也是"IT 业的尴尬".总经理对IT部门经理工作衡量的标准就是：能够解决复杂问题的能力。自然，IT经理就会不遗余力地解决那些复杂的问题，他们的方案通常也就复杂而且昂贵。
所有这些目前都在改变。针对桌面电脑的应用方案快速发展以及工作流解决方案的发展使解决日常工作流程问题成为可能。费用不再昂贵，部
署更为简便。事实上，企业越来越意识到工作流的重要性，同时在部署复杂关键的流程自动化之前，愿意从一些简单的流程入手积累经验。
工作流会成为操作系统的一部分吗？
有人认为工作流会成为操作系统平台（例如WINDOWS 平台）的一部分。我们的观点是，基于下述几个原因，在可预见的未来，工作流不会成为操作系统的一部分：
1. 扩展表格、文字处理程序和数据库存在了20多年，成了家喻户晓的名词。这些技术被广泛理解和应用，也相应形成了各自的标准和相关术语。然而因为很多原因，直到今天这些技术也没有成为操作系统的一部分。最重要的原因之一是用户需要差异和选择的自由。相比较而言，工作流自动化软件是较新的技术，也更有差异性、不易被广泛理解并且比这些技术更为先进。因为工作流程的差异性和复杂性，工作流自动化的用户需要更多的选择空间。
2.财务软件包从电脑发明后就迅速普及了。这是实施、术语和规则被普遍接受的另一个领域。然而至今也没有哪种操作系统吹嘘集成了多少财务软件的功能。而工作流自动化软件比财务软件更为复杂和有差异性。
3. 操作系统提供商，例如微软和Sun ，不会为了使其系统具备工作流自动化的功能而大量改变他们现有的系统。他们有什么必要为工作流自动化软件投入开发和支持的成本呢？
4. 操作系统是为常规条件设计并使之最优化。正因如此，目前操作系统的开发成本几乎都要上亿美元。业务流程十分复杂并充满了例外情况，如在操作系统中内嵌工作流自动化程序会极大地增加开发成本和难度。因此，即便操作系统提供商决定做工作流软件，也会是巨额投入开发一套新的操作系统，而不是将工作流嵌入。
事实上，今天的很多优秀的工作流解决方案集成了短信息、页面服务、目标管理、文件管理和其他一些操作系统才提供的服务。
工作流自动化
工作流自动化的主要成分工作流自动化如今成了管理的一句时髦话。市面上也有很多号称能激活工作流的自动化产品。只要他们的应用程序支持基本的E-mail功能，卖主就会随意地把" 激活工作流" 作为标签贴在产品上。然而，这类产品和真正工作流自动化软件之间的差别就如同写字版和Word之间的差别。
工作流自动化解决方案
我们相信，应用程序只有具备了下列主要特征，才能称其为工作流自动化解决方案：
能够画出工作流程图，当然以图形化界面设计的为佳；
能为每个步骤设计电子表格；
能将外部应用程序结合为工作流自动化的一部分；
能与电子表格及企业数据库相连接；
能设计基于复杂业务规则的条件型路由的工作流程图，最好无须编程；
能根据功能、用户名称或上下级关系按规则传递信息；
能够监控工作流执行状况；
能够对工作流进行调节；
能够模拟并测试工作流的行为；
工作流的应用必须支持多用户并具高度可靠性；
工作流的应用必须支持内部网或英特网及跨多种平台。
工作流所处的位置
网友讨论工作流应该是一个中间件而不应该是一个完整的系统。工作流应该整合到其他系统中而不是单独使用。
我觉得工作流与其说是中间件，还不如说是一个应用整合和集成的框架。类似在j2ee规范下各产商开发的应用服务器，工作流也应当是在wfmc 标准下开发出来的" 容器" ，只要是满足了标准的应用程序或组件都能够在这个" 容器" 中按照预定的规则被调度和执行。我认为理想情况下工作流系统不应该提供API 作二次开发，工作流的内部对基于工作流的应用程序应当是完全不透明的，工作流应当提供给开发者的是一个类似于J2EE那样的标准，一套编程模型和接口模型。开发者在这个模型下去实现那些接口，开发出应用组件，再利用工作流提供的管理器进行" 注册".总而言之，对开发者而言，工作流是黑箱，他需要做的事情是开发标准组件，在工作流提供的UI管理工具中配置业务流程，包括业务过程、资源、权限、时间、规则等等。
1. j2ee 应用服务器也是中间件的一种。
2. 工作流要做成j2ee哪样的标准还是比较困难的，j2ee 重点在于提供开发全新系统的能力，所以可以制定比较好的容器- 组件标准，而工作流的重点是整合已经存在的系统，要在这些各式各样的老系统上强加标准是不现实的。
3.工作流应该提供api ，因为其他系统中的一些事件可能会启动一个流程，或者触发其他与流程相关的东西
工作流要完成的核心功能
工作流要完成的核心功能有流程设计，流程执行，流程和线程的调度，任务的分派与通知，集成已有信息系统（很多人忘了）。
工作流应该提供对组织机构，用户，权限管理，流程，任务的管理能力，但是对这些管理能力最基本实现方式是提供API ，而不是一个管理系统，即使把这些管理作为一个管理系统来实现（A ），也主要是用于演示，因为当工作流用于其它系统（B ），因为B 需要一个统一的管理界面，所以通常不会直接使用A.而表单设计，报表之类根本就是外围功能，是二次开发商的任务。
工作流的分类
工作流分为两种类型，一种是嵌入式的，另一种是非嵌入式的。这在WFMC的文档中已经有所介绍，大家可以找找看一下。按照工作流管理联盟的文档，大家说的都没有什么错误，只是侧重点不同。
我的看法并不是趋向于嵌入式工作流。我理解的工作流提供的api 并不是一般软件包的API ，而是一种服务方式的API ，类似于操作系统中的系统调用。
我们在软件中大量使用了操作系统提供的系统调用API ，但是操作系统并不是嵌入到我们软件系统中的。我认为工作流系统与操作系统有很强的可比性，只是工作流层次更高。比如流程设计相当于编程，模型相当于程序，流程实例相当于进程，流程分支相当于线程，操作系统要对进程和线程进行调度，工作流引擎要对流程实例和分支进行调度，操作系统和工作流系统都应该对内存进行管理避免耗尽系统内存，操作系统提供系统调用API 而工作流引擎提供工作流API.何其相似。
工作流的功能
从功能的角度看：工作流系统的本职工作就是管理和控制业务流程，例如：流程实例的启动、停止；环节实例的启动、结束；任务的分配等等。从工作流系统的组成看：工作流系统应该包括流程引擎、流程定义工具、运行管理工具、api 系统。工作流系统应该不包括表单定义、组织机构定义及其管理、权限管理、数据流管理等等。
工作流与传统管理软件的交互关系
工作流系统虽然不包括上述功能，但是工作流系统一定会和上述功能发生交互关系，所以好的工作流产品并不是一个包办上述功能的产品，而是一个设计良好的能够和上述功能交互的系统。从和其他系统的关系看待工作流：如果站在基础业务平台的角度，那么，工作流系统、组织机构管理系统、表单自定义系统、权限管理系统、数据流管理系统、报表系统都是这个基础业务平台的服务。业务功能系统在运行的过程中会调用这些服务，这些服务之间本身也可能互相调用。例如：工作流服务和组织机构管
理服务之间的关系就非常密切，尽管如此，如果认为工作流系统一定包含组织机构管理系统应该是不正确的。在oa系统中，表单自定义好像比较重要，而且流程常常需要引用表单上的数据，但是表单自定义绝对不是工作流系统的组成部分。流程在运行的过程中可能跨多个数据库系统，任务在流转的过程中需要“携带”大量的业务数据，但是这些也不是工作流要做的事情，完成这些工作的系统我称之为“数据流管理系统”。总之：从功能的角度，所有的功能都是必要的，但是从技术的角度，这些功能不可以做到一个“铁板一块”的所谓的“工作流”里面去。从技术发展的趋势看：工作流系统很可能发展成为一个类似关系型数据库管理系统的专职的系统。我那个工作流东东还在改进中，希望作出一个设计合理的（决对不是强行coding出来的），工程实用的东西出来
Activiti入门教程详解完整教程 1.A ctiviti介绍 Activiti是由Alfresco软件在2010年5月17日发布的业务流程管理(BPM)框架,它是覆盖了业务流程管理，工作流，服务协作等领域的一个开源，灵活的，易扩展的可执行流程语言框架。 Activiti基于Apache许可的开源BPM平台，创始人Tom Baeyens是JBoss JBPM的项目架构师，它的特色是提供了eclipse插件，开发人员可以通过插件直接绘画出业务流程图。 1.1工作流引擎 ProcessEngine对象，这是Activiti工作的核心。负责生成流程运行时的各种实例及数据，监控和管理流程的运行。 1.2BPMN 业务流程建模与标注（Business Process Model and Notation,BPMN），描述流程的基本符号，包括这些图元如何组合成一个业务流程图(Business Process Diagram)
2.准备环境 2.1Activiti软件环境 1)JDK1.6或者更高版本 2)支持的数据库有:h2,mysql,oracle,mysql,db2等 3)支持Activiti运行的jar包，可以通过maven依赖引入 4)开发环境为Eclipse3.7或者以上版本，myeclipse为8.6版本2.2安装流程设计器(eclipse插件) 1）打开Help →Install New Software →Add 输入Name: Activiti Designer Location: https://www.doczj.com/doc/2a14999840.html,/designer/update/ 输入完成后，单击OK按钮等待下载完成后安装。 安装完成后在菜单选项中会出现Activiti的目录选项
工作流引擎 产品功能介绍V0.07
目录 1.1工作流引擎简介 (4) 1.1.1产生背景 (4) 1.1.2发展阶段 (5) 1.1.2.1EDF(电子数据流)阶段 (5) 1.1.2.2TPF(事务处理流)阶段 (5) 1.1.2.3IMF(整体集成管理流)阶段 (5) 1.1.2.4CPF(知识共享和持续改进)阶段 (6) 1.1.3主要特点 (6) 1.1.4流程定义和运行 (7) 1.1.5流程运转模式 (7) 1.1.6工作流引擎不等于OA系统 (9) 1.2XX工作流引擎 (10) 1.2.1XX工作流引擎简介 (10) 1.2.2产品设计 (11) 1.2.2.1工作流是XX电子政务平台的组件之一 (11) 1.2.2.2工作流引擎设计思想 (12) 1.2.2.3工作流引擎产品架构 (14) 1.2.3产品功能 (15) 1.2.3.1支持流程运转模式 (15) 1.2.3.2设计工具 (19) 1.2.3.3控制平台 (21) 1.2.3.4任务列表 (22) 1.2.3.5流程与用户 (24) 1.2.3.6工作流数据 (25) 1.2.3.7事务处理 (26) 1.2.3.8异常处理 (26) 1.2.4产品安全能力 (26) 1.2.5产品集成扩展 (26)
1.2.6运行环境 (27) 1.3XX工作流引擎适应复杂应用的要求 (27) 1.3.1多机构联合作业 (28) 1.3.2流程的定义集中管理 (29) 1.3.3嵌套子流程和和引用子流程 (29) 1.4XX工作流应用实施方法 (29) 1.4.1点面结合，全面推进 (29) 1.4.2分步实施，适当激励 (30) 1.4.3持续改进，形成文化 (30) 1.5XX工作流引擎成功案例 (30) 1.5.1广州移动广州公务机管理系统 (31) 1.5.1.1实现功能 (31) 1.5.1.2实施效果 (32) 1.5.2广州外经贸网上政务-发文管理 (33) 1.5.2.1实现功能 (33) 1.5.2.2实施效果 (35)
Activiti工作流使用说明文档 V1.0 2019年8月9日
目录 一、模型设计器 (4) 1.1任务 (5) 1.1.1 用户任务 (5) 1.1.2 服务任务 (5) 1.1.3 脚本任务 (6) 1.1.4 业务规则任务 (7) 1.1.5 接收任务 (7) 1.1.6 手动任务 (7) 1.1.7 邮件任务 (8) 1.1.8 Camel任务 (8) 1.1.9 Mule任务 (8) 1.1.10 决策任务 (9) 1.2构造 (10) 1.2.1 子流程 (10) 1.2.2 事件子流程 (11) 1.3泳道列表 (11) 1.4分支 (12) 1.4.1 排他分支 (12) 1.4.2 并行分支 (12) 1.4.3 包容分支 (13) 1.4.4 事件分支 (13) 1.5事件 (14) 1.5.1 定时器事件 (14) 1.5.2 信号事件 (14) 1.5.3 消息事件 (16) 1.5.4 错误事件 (16) 1.5.5 边界事件 (17) 1.5.6 中间事件 (18)
1.5.7 开始事件 (18) 1.5.8 结束事件 (18) 1.6属性元素 (18) 1.6.1 异步 (18) 1.6.2 排他 (19) 1.6.3 补偿 (19) 1.6.4 中断任务 (20) 1.6.5 分配 (21) 1.6.6 到期时间 (22) 1.6.7 表单 (22) 1.6.8 表达式 (24) 1.6.9 多实例 (25) 1.7监听器配置 (28) 1.7.1 执行监听器 (29) 1.7.2 任务监听器 (30) 1.7.3 事件监听器 (32) 1.7.4 全局事件监听器 (33) 二、workflow-service (34) 2.1数据更新逻辑 (34) 2.2方法表达式配置 (35) 2.3自定义外置表单 (36) 2.4事件监听器配置 (37) 2.5方法调用说明 (37) 三、常见问题 (37)
工作流引擎产品功能介绍
目录
1.1工作流引擎简介 1.1.1产生背景 随着我国信息化建设的不断深入，越来越多的政府部门和企事业单位都清醒地认识到信息化对于自身的生存与发展的重要性，以IT 系统建设为基础提高工作效率，增强竞争能力，已经成为共识。 在过去的若干年中，许多企业以当时的IT 发展水平为基础，针对不同的业务需求搭建了种类繁多的应用系统。回顾这一阶段，我们可以发现长期以来IT 系统的建设一直跟随着技术的革新和业务需求的增长而被动地发展着。不论技术手段如何变化，企业仍旧习惯于沿着功能分析的思路为特定的需求开发专有应用。随着时间的推移，企业内部逐渐积累了许多相互孤立的筒仓式应用系统。不可否认，正是这些应用系统共同构成了当今企业的主要IT 运行环境并有效地支撑了企业早期的业务发展，但是我们也必须清醒地认识到，在这些缺乏前期规划、互连性极差的应用系统之间信息不能被有效地共享且难于保持一致，业务过程也无法顺畅地流转，它们是造成“信息孤岛”现象的根源。一些企业也曾经尝试采用整理、合并各种需求、统一数据接口、规范业务过程等方式来降低集成的复杂度，但是在经过一番实践后，人们又发现仅仅依靠规范静态信息的交换格式，集合局部的需求等方法并不足以支持更大范围内的应用整合。因此当前的企业迫切需要一个能够支持在不同的应用系统之间完成协作任务的具有前瞻性的应用集成框架。 当前，企业面对的是一个多变且难以预测的市场，要在这样的环境中生存和
发展，就必需具备对外部变化做出迅速响应的能力。同样，政府部门也面临着转变工作职能，适应市场经济发展要求的压力，需要不断地为大众提供各种高效的公共服务。各项独立调查表明: 对业务系统和IT 基础设施进行快速调整和扩展一直是政府部门和企事业单位应对外部环境变化的重要手段。然而在早期的IT 系统设计过程中，人们往往更加关注于系统的稳定性而不是迅速应对变化的能力，原先那种僵硬的基于硬编码实现的系统功能扩展和集成方式已远远不能满足要求。“采用什么样的技术来搭建能够实现跨部门、跨企业、跨地理范围的支持流程协作和流程自动化的IT 基础设施”，“如何能够从被动地应对变化到预见变化进而实现前瞻性地主动变化”…这些都是当前每一个政府部门和企事业单位必须面对的挑战。 通过工作流系统把各业务部门的孤立应用系统整合起来是IT技术发展的必然趋势，而我国从上实际八十年代大量建设基础信息系统至今，工作流技术的发展可以分成以下几个阶段。 1.1.2发展阶段 1.1. 2.1EDF(电子数据流)阶段 此阶段的工作流在信息技术中的应用,仅着眼于利用信息技术减轻人们在流程中的计算强度最主要的特点是仅对企业单项业务进行处理,基本不涉及管理的内容。国内最早成功的产品是财务管理产品，为了配合产生正确的数据，可能要设计一个流程用来协调多个会计统计帐目。 此阶段仅仅停留在诸如文档处理、公文流转以及信息发布等这些简单的业务
Activiti数据表结构 目录 1ACTIVITI数据库表结构 ----------------------------------------------------------------------------------------------- 2 1.1数据库表名说明 ------------------------------------------------------------------------------------------------ 2 1.2数据库表结构---------------------------------------------------------------------------------------------------- 3 1.2.1Activiti数据表清单: ---------------------------------------------------------------------------------------- 3 1.2.2表名:ACT_GE_BYTEARRAY （通用的流程定义和流程资源）-------------------------------- 3 1.2.3表名:ACT_GE_PROPERTY （系统相关属性） ----------------------------------------------------- 4 1.2.4表名:ACT_HI_ACTINST （历史节点表） ------------------------------------------------------------ 5 1.2.5表名:ACT_HI_ATTACHMENT （附件信息）-------------------------------------------------------- 6 1.2.6表名:ACT_HI_COMMENT （历史审批意见表）-------------------------------------------------- 6 1.2.7表名:ACT_HI_DETAIL （历史详细信息）----------------------------------------------------------- 7 1.2.8表名:ACT_HI_IDENTITYLINK （历史流程人员表） ---------------------------------------------- 8 1.2.9表名:ACT_HI_PROCINST（历史流程实例信息）核心表---------------------------------------- 8 1.2.10表名:ACT_HI_TASKINST（历史任务流程实例信息）核心表------------------------------ 9 1.2.11表名:ACT_HI_VARINST（历史变量信息） ------------------------------------------------------ 9 1.2.12表名:ACT_ID_GROUP（用户组表） ------------------------------------------------------------ 10 1.2.13表名:ACT_ID_INFO （用户扩展信息表） ---------------------------------------------------- 10 1.2.14表名:ACT_ID_MEMBERSHIP（用户用户组关联表） -------------------------------------- 11 1.2.15表名:ACT_ID_USER（用户信息表） ------------------------------------------------------------ 11 1.2.16表名:ACT_RE_DEPLOYMENT（部署信息表）------------------------------------------------ 12 1.2.17表名:ACT_RE_MODEL (流程设计模型部署表) ----------------------------------------------- 12 1.2.18表名:ACT_RE_PROCDEF （流程定义表） ---------------------------------------------------- 13 1.2.19表名:ACT_RU_EVENT_SUBSCR (运行时事件) ------------------------------------------------- 14 1.2.20表名:ACT_RU_EXECUTION （运行时流程执行实例） ----------------------------------- 15 1.2.21表名:ACT_RU_IDENTITYLINK（身份联系） --------------------------------------------------- 15 1.2.22表名:ACT_RU_JOB（运行中的任务）---------------------------------------------------------- 16 1.2.23表名:ACT_RU_TASK(运行时任务数据表) ------------------------------------------------------ 16 1.2.24表名:ACT_RU_VARIABLE(运行时流程变量数据表) ----------------------------------------- 17 2ACTIVITI中主要对象的关系 -------------------------------------------------------------------------------------- 18
什么是工作流引擎，工作流引擎有什么作用，为什么需要工作流管理系统，在这里我们主要研究它的好处，你想要理解它的好处，就得知道不使用它会带来什么样的坏处。 现在我们来讲工作流，什么是工作流？所谓的工作流就是通常所说的业务流程，那么所谓的业务流程换句话来讲就是多个人在一起去完成一件事情。这就可以称之为工作流。流程的本质就是一个参与者参与到一个过程里面来 那么现在我们就想为什么需要工作流管理系统，工作流管理系统能给我们带来什么好处。我们就从这个角度出发来了解JBPM 工作流引擎 下面我们就来看关于为什么需要工作流管理系统，以及它给我们带来的好处。 实际上它带来的好处就是使某些容易变化的东西抽象出去，我们能够通过某种方式改变它，然后你就可以对你的某些核心部分不需要做什么变动 现在就通过一个小例子来讲这个工作流引擎到底是一个什么东西 举个请假流程的例子 一个请假的过程 重点讲解UML 里面的内容，确定UML 里面流程图的讲解顺序 请假流程 现在只看左边的内容，右边的后面再讲，我是方便讲解就将这点东西放到这个空白的地方 一个简单的流程图Main 模拟出请假的过程
对提交请假单进行分析 用一个用户来表示普通用户和审批者，只不过他们的权限不同，他们都能够登录到这个系统 现在我们来看用户和请假单，分析他们之间的关系，用户和请假单之间的联系有请假，用户填了一个请假单就创建了一个请假单对象，他们之该是一对多的关系。因为某一个用户可以请多次假 对吧（其实一般是一个请假单对应一个请假者，这个需求就应该得到客户的确定，客户说了算）那么用户和这个请假单之间还有没有其他联系？ 接下来是提交请假单。我首先将请假单提交给张三，那么张三就能够看到这个请假单，如果用户将请假单提交给张三，那么就可以在张三和请假单之间建立一个待审关系 他们之间的关系也是一对多的关系，因为张三可以同时审核几个请假单，就是这意思，一个请假单等待的用户是一个，从现在的需求来看。那么两者之间还有另外一个联系那就是已审，一个用户可以审批过多个请假单，请假单也可以被多个用户审批 比如张三审批以后交给李四审批，李四审批以后交给王五审批，其实这个已审就是记录审批信息的，比如审批时间，审批意见，把它放在审批关联里边 这个就是一个基本的概念，了解这个概念之后我们就考虑它的设计，JBPM 实际上就是协助我们把这个请假单从一个用户手上转递到另一个用户手上。当把这个模型分析清楚了我们就要去实现它。 这里重点分析提交，怎样去提交，在SSH 架构体下，提交请假单这个业务逻辑，你可能就需要这样一个业务逻辑类，里边可能有这么一个方法专门来进行提交操作的，那么这个方法怎样设计，以及这个方法怎样去实现。了解这点你就可以了解JBPM 干什么的，能给我们带来什么好处 (用自己的话说明一下提交请假单的过程 <读一下那段伪代码>) 在这个过程里边写这些代码是比较麻烦的，现在还只是一个固定的流程，假设我现在在这里边变化一下 那么整个方案都要变动。 我现在希望有一个会签的功能 比如我现在要将这个这样的功能，把这个请假单同时提交给多个审批者审批。 那这个时候你就不能够在请假单中间增加一个外键， 把它整成审批者什么的，
1.1 工作流引擎技术 工作流概念的提出是人们注意到了隐藏在业务处理的过程控制的共性，并从业务处理操作中分离出过程逻辑单独加以研究，从而可以实现过程优化配置和重组。但是，多年来，不同的研究者和产品供应商从不同的角度给出了工作流的定义。下面分别从工作流定义及工作流相关术语进行解释，并分析工作流应用中所遇到的多种模式，提出了工作流参考引擎、处理模型、体系结构等。 1.1.1工作流定义 WfMC给出的工作流的定义[21]：工作流（Workflow）是一类能够完全或者部分自动执行的经营过程，根据一系列过程规则，文档、信息或任务能够在不同的执行者之间传递、执行。 工作流是指业务领域的流程，它描述了业务过程中的各个要素以及要素之间的关系。 业务过程则是对工作流的抽象，通过对业务过程中各要素的描述形成过程定义。过程定义是过程自动化的基础数据，它通过工作流引擎进行管理。 下面将对工作流引擎技术中涉及到的一些基本概念给出其定义。这些概念包括：工作流引擎、业务过程、过程定义、活动、自动活动、人工活动、实例、过程实例、活动实例、工作流参与者、工作项、工作项列表等。 1.工作流引擎 工作流引擎是一个软件系统，它定义、创建和管理工作流的执行，并且运行在一个或多个工作流引擎之上。工作流引擎能够解释过程定义、实现与工作流参与者的交互并且调用各种外部IT工具和应用。 2.业务过程 一个包含一个或多个相关程序或活动的集合，这些程序或活动共同实现一个业务或决策目标。通常地，业务过程存在于一个定义了职能角色和业务关系的组织结构中。 3.过程定义 过程定义是对业务过程的描述，这种描述形式支持诸如建模、通过工作六管理系统执行等操作的自动化处理。过程定义有活动和它们之间的关系组成，这些活动和关系形成了一个网状结构，并且还包含过程开始和结束条件和各活动的详细信息，如活动参与者、相关应用和数据等。 4.活动 活动是对一份工作的描述，它是过程中的一个逻辑步聚。一个活动可以是
主流三维引擎对比分析 随着计算机可视化、虚拟现实技术的飞速发展,人们对实时真实感渲染以及场景复杂度提出了更高的要求。传统的直接使用底层图形接口如OpenGL、DirectX开发图形应用的模式越来越暴露出开发复杂性大、周期性长、维护困难的缺陷。为此国外出现了许多优秀的三维渲染引擎,比如Delta3D,OGRE,OSG,Unity3d,VTK等。渲染引擎的作用就是要优化遍历与显示三维模型。本文主要对OGRE与OSG这两个三维图形渲染引擎做个简单的比较,介绍她们在运行效率、场景管理、功能支持、可扩展性等方面的异同。通过了解两者差异后,可以根据不同的项目需求,选择合适的渲染引擎。 ogre OGRE(Object-Oriented Graphics Rendering Engine,面向对象图形渲染引擎) 又叫做OGRE 3D。OGRE就是面向场景的、灵活的图像引擎。OGRE仍然在发展中,如果就功能与商业游戏引擎还有一定差距。在OGRE的论坛网站上您可以得到更多的信息,里面谈论到OGRE的一些格外的插件,如声音,UI ,物理检测,还有网络应用。采用C++开发,以MIT许可证发布,可以在Windows、Linux、Mac上运行。OGRE自己也说明本身不就是游戏引擎。 其主要特征如下: 面向对象,插件扩展架构,具有文档支持。 支持脚本。可以通过脚本管理材质资产并进行多路渲染。 支持物理碰撞检测。 支持顶点灯光、像素灯光、灯光映射。 支持阴影映射、三维阴影。 支持多纹理、凹凸贴图、多重材质贴图、立体投影。 支持顶点、像素、高级着色。 支持场景管理,具有多种数据结构。 支持逆向运动动画、骨架动画、变形动画、混合动画及姿态动画。 支持网格加载、皮肤、渐进网格。 支持环境映射、镜头眩光、公告牌、粒子、运动模糊、天空、水、雾、丝带轨迹、透明对象。支持XML文件转换。 引擎特性全面( ),稳定性好( ),支持全面( ),不容易上手与使用( )。
根据activiti官方提供的编写 1.财务部门填写月财务报告 2.股东审核月财务审计报告 流程图： 流程配置： <;?xml version=";1.0"; encoding=";UTF-8";?>; <;definitions xmlns=";https://www.doczj.com/doc/2a14999840.html,/spec/BPMN/20100524/MODEL"; xmlns:xsi=";https://www.doczj.com/doc/2a14999840.html,/2001/XMLSchema-instance"; xmlns:activiti=";https://www.doczj.com/doc/2a14999840.html,/bpmn"; xmlns:bpmndi=";https://www.doczj.com/doc/2a14999840.html,/spec/BPMN/20100524/DI"; xmlns:omgdc=";https://www.doczj.com/doc/2a14999840.html,/spec/DD/20100524/DC"; xmlns:omgdi=";https://www.doczj.com/doc/2a14999840.html,/spec/DD/20100524/DI"; typeLanguage=";https://www.doczj.com/doc/2a14999840.html,/2001/XMLSchema"; expressionLanguage=";https://www.doczj.com/doc/2a14999840.html,/1999/XPath"; targetNamespace=";https://www.doczj.com/doc/2a14999840.html,/bpmn20";>; <;process id=";financialReport"; name=";Monthly financial report reminder process";>; <;startEvent id=";startevent1"; name=";月财务报告审核开始";>;<;/startEvent>; <;!-- 采用用户组为accountancy编写财务报告 -->; <;userTask id=";usertask1"; name=";财务编写月财务报告"; activiti:candidateGroups=";accountancy";>;<;/userTask>; <;userTask id=";usertask2"; name=";股东审核月财务审计报告"; activiti:candidateGroups=";management";>;<;/userTask>; <;endEvent id=";endevent1"; name=";月财务报告审核结束";>;<;/endEvent>; <;sequenceFlow id=";flow1"; name=";"; sourceRef=";startevent1"; targetRef=";usertask1";>;<;/sequenceFlow>; <;sequenceFlow id=";flow2"; name=";"; sourceRef=";usertask1"; targetRef=";usertask2";>;<;/sequenceFlow>; <;sequenceFlow id=";flow3"; name=";"; sourceRef=";usertask2"; targetRef=";endevent1";>;<;/sequenceFlow>; <;/process>; <;bpmndi:BPMNDiagram id=";BPMNDiagram_financialReport";>; <;bpmndi:BPMNPlane bpmnElement=";financialReport"; id=";BPMNPlane_financialReport";>; <;bpmndi:BPMNShape bpmnElement=";startevent1"; id=";BPMNShape_startevent1";>; <;omgdc:Bounds height=";35"; width=";35"; x=";30"; y=";200";>;<;/omgdc:Bounds>; <;/bpmndi:BPMNShape>; <;bpmndi:BPMNShape bpmnElement=";usertask1"; id=";BPMNShape_usertask1";>;
Activiti数据表结构和核心对象关系 西安创富电子科技有限公司 二〇一三年九月
版本历史
目录 1ACTIVITI数据库表结构--------------------------------------------------------------------------------------- 4 1.1 数据库表名说明 ---------------------------------------------------------------------------------------- 4 1.2 数据库表结构 ------------------------------------------------------------------------------------------- 4 2ACTIVITI中主要对象的关系 -------------------------------------------------------------------------------- 5
1Activiti数据库表结构 1.1数据库表名说明 Activiti工作流总共包含23张数据表，所有的表名默认以“ACT_”开头。并且表名的第二部分用两个字母表明表的用例，而这个用例也基本上跟Service API匹配。 ◆ACT_GE_* : “GE”代表“General”（通用），用在各种情况下； ◆ACT_HI_*: “HI”代表“History”（历史），这些表中保存的都是历史数 据，比如执行过的流程实例、变量、任务，等等。当系统中配置history的信息记录级别为“none”时，这一类表也可以不用； ◆ACT_ID_* : “ID”代表“Identity”（身份），这些表中保存的都身份信 息，如用户和组以及两者之间的关系。如果Activiti被集成在某一系统当中的话，这些表可以不用，可以直接使用现有系统中的用户或组信息； ◆ACT_RE_* : “RE”代表“Repository”（仓库），这些表中保存一些‘静 态’信息，如流程定义和流程资源（如图片、规则等）； ◆ACT_RU_*: “RU”代表“Runtime”（运行时），这些表中保存一些流程实 例、用户任务、变量等的运行时数据。Activiti只保存流程实例在执行过程中的运行时数据，并且当流程结束后会立即移除这些数据，这是为了保证运行时表尽量的小并运行的足够快； 1.2数据库表结构 Activiti数据表清单:
1.1工作流引擎技术 工作流概念的提出是人们注意到了隐藏在业务处理的过程控制的共性，并从业务处理操作中分离出过程逻辑单独加以研究，从而可以实现过程优化配置和重组。但是，多年来，不同的研究者和产品供应商从不同的角度给出了工作流的定义。下面分别从工作流定义及工作流相关术语进行解释，并分析工作流应用中所遇到的多种模式，提出了工作流参考引擎、处理模型、体系结构等。 1.1.1工作流定义 WfMC给出的工作流的定义[21]：工作流（Workflow）是一类能够完全或者部分自动执行的经营过程，根据一系列过程规则，文档、信息或任务能够在不同的执行者之间传递、执行。 工作流是指业务领域的流程，它描述了业务过程中的各个要素以及要素之间的关系。 业务过程则是对工作流的抽象，通过对业务过程中各要素的描述形成过程定义。过程定义是过程自动化的基础数据，它通过工作流引擎进行管理。 下面将对工作流引擎技术中涉及到的一些基本概念给出其定义。这些概念包括：工作流引擎、业务过程、过程定义、活动、自动活动、人工活动、实例、过程实例、活动实例、工作流参与者、工作项、工作项列表等。 1.工作流引擎 工作流引擎是一个软件系统，它定义、创建和管理工作流的执行，并且运行在一个或多个工作流引擎之上。工作流引擎能够解释过程定义、实现与工作流参与者的交互并且调用各种外部IT工具和应用。 2.业务过程 一个包含一个或多个相关程序或活动的集合，这些程序或活动共同实现一个业务或决策目标。通常地，业务过程存在于一个定义了职能角色和业务关系的组织结构中。 3.过程定义 过程定义是对业务过程的描述，这种描述形式支持诸如建模、通过工作六管理系统执行等操作的自动化处理。过程定义有活动和它们之间的关系组成，这些活动和关系形成了一个网状结构，并且还包含过程开始和结束条件和各活动的详细信息，如活动参与者、相关应用和数据等。 4.活动 活动是对一份工作的描述，它是过程中的一个逻辑步聚。一个活动可以是
国内外主流工作流引擎及规则引擎分析2013年2月创新研发部
目录 国内外主流工作流引擎及规则引擎分析 (1) 一.背景 (4) 二.原则 (4) 三.工作流功能分析点 (6) 4.1.标准类 (6) 3.1.1BPMN2.0标准支持 (6) 4.2.开发类 (7) 3.1.1业务模型建模工具 (7) 3.1.2工作流建模工具 (7) 3.1.3人工页面生成工具 (8) 3.1.4仿真工具 (9) 4.3.功能类 (9) 4.1.1流程引擎 (9) 4.1.2规则引擎 (10) 4.1.3组织模型与日期 (10) 4.1.4对外API的提供 (11) 4.1.5后端集成/SOA (11) 4.1.6监控功能 (12) 四.中心已有系统工作流功能点分析 (13) 4.1.备付金系统工作流分析 (13) 4.1.1联社备付金调出流程 (13)
4.1.2联社备付金调入流程 (16) 4.1.3资金划入孝感农信通备付金账户业务流程 (18) 4.1.4备付金运用账户开立流程 (20) 4.1.5备付金沉淀资金运用流程 (23) 4.1.6备付金沉淀资金支取流程 (26) 4.2.多介质项目工作流分析 (28) 4.1.1开卡审批流程 (28) 4.3.新一代农信银资金清算系统工作流分析 (29) 4.4.电子商票系统工作流分析 (29) 4.5.OA系统工作流分析 (32) 五.工作流产品分析 (32) 六.分析结论 (44) 4.4.对比 (44) 4.5.建议 (45)
一.背景 目前中心建成的“一大核心系统，七大共享平台”以及OA系统，对工作流应用程度高，但各系统实现工作流程管理没有建立在统一的工作流平台上，导致流程割裂、重复开发、不易于管理等问题。 备付金管控项目涉及多个岗位之间工作的审核步骤，同时还要与多个系统进行交互，因此，为了提高管理效率，降低业务流转时间，同时还要结合农信银中心的总体IT战略规划，备付金管控项目技术组决定选择一款先进的工作流引擎和一款规则引擎，作为备付金管控项目的核心技术架构。 二.原则 备付金管控项目组通过梳理各信息系统流程现状和未来需求，形成农信银中心工作流平台的发展规划，从而更全面的满足农信银各项关键业务、更好的支撑现有和未来的信息系统建设。项目组充分研究国内外领先的工作流产品和案例，同厂商交流。从用户界面生成、流程建模、流程引擎、规则引擎、组织模型、模拟仿真、后端集成/SOA、变更及版本管理、移动设备解决方案、监控分析能力等多方面考察工作流产品，进行工作流产品选型。 目前国内外的工作流引擎层出不穷，行业标准多种多样，通过对比不同工作流公司产品，本次工作流技术选型决定分析商业工作流引擎4款，开源工作流引擎2款。其中国际知名厂商的商业工作流引擎2款，本土厂商的商业工作流引擎2款。由于本次技术选型是以工作流引擎为主，选型工作将不再单独分析规则
工作流引擎平台解决方案 工作流引擎平台在实际系统中的应用一般分为三个阶段，即模型建立阶段、模型实例化阶段和模型执行阶段。模型建立阶段利用工作流建模工具完成各种企业经营过程或者项目管理流程模型的建立，将企业的实际经营过程或项目管理流程转化为计算机可处理的工作流模型。模型的实例化阶段为每个过程设定运行所需的参数，并分配每个活动执行所需的资源（设备、人员等）。模型执行阶段完成经营过程的执行，在这个过程中重要的任务是完成人机交互和应用的执行，并对过程与活动的执行情况进行监控与跟踪 WorkFlow的设计理念是致力于企业的业务流程自动化解决方案，为企业的业务流程自动化以及企业流程再造提供坚实的基础平台，成为业界领先的企业业务流程自动化的基础平台产品以及企业流程再造的核心产品。有力的简化应用开发的步骤，降低应用开发的难度，提高应用开发的效率及灵活性，节约应用开发的成本，从而极大的提高应用开发的生产力。WorkFlow产品构成分为三块：模型定义工具、工作流引擎、客户端应用。模型定义工具提供图形化的过程定义工具，而工作流引擎则实现了工作流的后台驱动。后台工作流引擎以COM组件方式实现，为应用系统的集成提供了方便的编程接口。客户端应用是人机交互的界面、与业务系统的具体应用。 1.模型定义工具 Workflow建模工具以图形界面为建模人员提供了一个友好、方便的建模环境。一个工作流的定义包括模板和实例两个部分，模板用于描述工作流定义，用于工作流应用的设计阶段；实例是将模板定义用于特定工作流程时对模板的拷贝。这样做是为了在模板使用过程中对模板可随时进行修改而不影响已启动的流程。一个工作流程称为一个工作（Job），组成工作的每个执行单元称为活动（Activity），组成活动的更小单位称为任务（Task），活动的入口称为主表单（MasterForm）。每个工作都是由一系列具有逻辑关系的活动组成，这些逻辑关系构成活动的路由信息。因此，一个工作实际上可以看作是一系列具体工作和它们之间的逻辑关系构成的一个有机整体。每个工作都有一个创建者，他是启动此工作的人。每个工作可以有多个拥有者，拥有者具有撤销、挂起、强行终止工作的权力。每个活动都有一个拥有者，他是模板中定义的活动执行人，活动拥有者
国外主流工作流引擎及规则引擎分析2013年2月创新研发部
目录 国外主流工作流引擎及规则引擎分析 (1) 一. 背景 (3) 二. 原则 (3) 三. 工作流功能分析点 (5) 4.1. 标准类 (5) 3.1.1 BPMN2.0标准支持 (5) 4.2. 开发类 (6) 3.1.1 业务模型建模工具 (6) 3.1.2 工作流建模工具 (6) 3.1.3 人工页面生成工具 (7) 3.1.4 仿真工具 (8) 4.3. 功能类 (8) 4.1.1 流程引擎 (8) 4.1.2 规则引擎 (9) 4.1.3 组织模型与日期 (9) 4.1.4 对外API的提供 (10) 4.1.5 后端集成/SOA (10) 4.1.6 监控功能 (11) 四. 中心已有系统工作流功能点分析 (12) 4.1. 备付金系统工作流分析 (12) 4.1.1 联社备付金调出流程 (12) 4.1.2 联社备付金调入流程 (15) 4.1.3 资金划入农信通备付金账户业务流程 (17) 4.1.4 备付金运用账户开立流程 (19) 4.1.5 备付金沉淀资金运用流程 (22) 4.1.6 备付金沉淀资金支取流程 (25) 4.2. 多介质项目工作流分析 (27) 4.1.1 开卡审批流程 (27) 4.3. 新一代农信银资金清算系统工作流分析 (28) 4.4. 电子商票系统工作流分析 (28) 4.5. OA系统工作流分析 (31) 五. 工作流产品分析 (31) 六. 分析结论 (42) 4.4. 对比 (42) 4.5. 建议 (43)
一.背景 目前中心建成的“一大核心系统，七大共享平台”以及OA系统，对工作流应用程度高，但各系统实现工作流程管理没有建立在统一的工作流平台上，导致流程割裂、重复开发、不易于管理等问题。 备付金管控项目涉及多个岗位之间工作的审核步骤，同时还要与多个系统进行交互，因此，为了提高管理效率，降低业务流转时间，同时还要结合农信银中心的总体IT战略规划，备付金管控项目技术组决定选择一款先进的工作流引擎和一款规则引擎，作为备付金管控项目的核心技术架构。 二.原则 备付金管控项目组通过梳理各信息系统流程现状和未来需求，形成农信银中心工作流平台的发展规划，从而更全面的满足农信银各项关键业务、更好的支撑现有和未来的信息系统建设。项目组充分研究国外领先的工作流产品和案例，同厂商交流。从用户界面生成、流程建模、流程引擎、规则引擎、组织模型、模拟仿真、后端集成/SOA、变更及版本管理、移动设备解决方案、监控分析能力等多方面考察工作流产品，进行工作流产品选型。 目前国外的工作流引擎层出不穷，行业标准多种多样，通过对比不同工作流公司产品，本次工作流技术选型决定分析商业工作流引擎4款，开源工作流引擎2款。其中国际知名厂商的商业工作流引擎2款，本土厂商的商业工作流引擎2款。由于本次技术选型是以工作流引擎为主，选型工作将不再单独分析规则引擎，
A c t i v i t i工作流入门详 解完整教程 Prepared on 24 November 2020
Activiti入门教程详解完整教程 1.Activiti介绍 Activiti是由Alfresco软件在2010年5月17日发布的业务流程管理(BPM)框架,它是覆盖了业务流程管理，工作流，服务协作等领域的一个开源，灵活的，易扩展的可执行流程语言框架。 Activiti基于Apache许可的开源BPM平台，创始人TomBaeyens是JBossJBPM 的项目架构师，它的特色是提供了eclipse插件，开发人员可以通过插件直接绘画出业务流程图。 1.1工作流引擎 ProcessEngine对象，这是Activiti工作的核心。负责生成流程运行时的各种实例及数据，监控和管理流程的运行。 1.2BPMN 业务流程建模与标注（BusinessProcessModelandNotation,BPMN），描述流程的基本符号，包括这些图元如何组合成一个业务流程图(BusinessProcessDiagram) 2.准备环境 2.1Activiti软件环境 1)或者更高版本 2)支持的数据库有:h2,mysql,oracle,mysql,db2等 3)支持Activiti运行的jar包，可以通过maven依赖引入 4)开发环境为或者以上版本，myeclipse为版本 安装流程设计器(eclipse插件) 1）打开HelpInstallNewSoftwareAdd
输入Name:ActivitiDesigner designer/update/ 输入完成后，单击OK按钮等待下载完成后安装。 安装完成后在菜单选项中会出现Activiti的目录选项 设置eclipseactivit插件的画流程图选项 打开菜单Windows-->Preferences-->Activiti-->Save下流程图片的生成方式 勾选上Createprocessdefinitionimagewhensavingthediagram操作，勾选上这个操作后在画流程图后保存eclipse会自动生成对应的流程图片。 准备开发环境 Activiti依赖 在eclipse左边工作栏右键New选择创建MavenProject项目，创建一个名为ActivitiTest的项目 点击Finish完成。 右键项目选择Properties，选择ProjectFacets勾选上图中的选项，点击Apply，再点击OK 然后将项目转换成web项目,右键项目选择Properties,在ProjectFacets中做如下勾选,然后点击Appy应用和OK确定 然后右键项目Properties，选择DeploymentAssembly,将test相关目录Remove掉之保留main下面需要发布的内容，如下图 然后点击Appply和OK 然后在文件中添加以下依赖
activiti工作流数据库表详细介绍（23张表） Activiti的后台是有数据库的支持，所有的表都以ACT_开头。第二部分是表示表的用途的两个字母标识。用途也和服务的API对应。ACT_RE_*: 'RE'表示repository。这个前缀的表包含了流程定义和流程静态资源（图片，规则，等等）。 ACT_RU_*: 'RU'表示runtime。这些运行时的表，包含流程实例，任务，变量，异步任务，等运行中的数据。Activiti 只在流程实例执行过程中保存这些数据，在流程结束时就会删除这些记录。这样运行时表可以一直很小速度很快。ACT_ID_*: 'ID'表示identity。这些表包含身份信息，比如用户，组等等。 ACT_HI_*: 'HI'表示history。这些表包含历史数据，比如历史流程实例，变量，任务等等。 ACT_GE_*: 通用数据，用于不同场景下，如存放资源文件。资源库流程规则表 1) act_re_deployment 部署信息表 2) act_re_model 流程设计模型部署表 3) act_re_procdef 流程定义数据表运行时数据库表 1) act_ru_execution运行时流程执行实例表 2) act_ru_identitylink运行时流程人员表，主要存储任务
节点与参与者的相关信息 3) act_ru_task运行时任务节点表 4) act_ru_variable运行时流程变量数据表历史数据库表 1) act_hi_actinst 历史节点表 2) act_hi_attachment历史附件表 3) act_hi_comment历史意见表 4) act_hi_identitylink历史流程人员表 5) act_hi_detail历史详情表，提供历史变量的查询 6) act_hi_procinst历史流程实例表 7) act_hi_taskinst历史任务实例表 8) act_hi_varinst历史变量表 组织机构表 1) act_id_group用户组信息表 2) act_id_info用户扩展信息表 3) act_id_membership用户与用户组对应信息表 4) act_id_user用户信息表 这四张表很常见，基本的组织机构管理，关于用户认证方面建议还是自己开发一套，组件自带的功能太简单，使用中有很多需求难以满足通用数据表 1) act_ge_bytearray二进制数据表 2) act_ge_property属性数据表存储整个流程引擎级别的数
