备战中考物理家庭电路故障综合练习题附答案

备战中考物理家庭电路故障综合练习题附答案
备战中考物理家庭电路故障综合练习题附答案

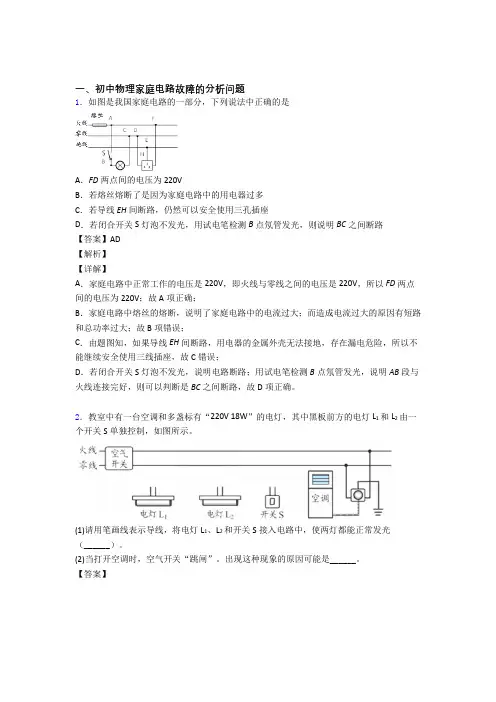

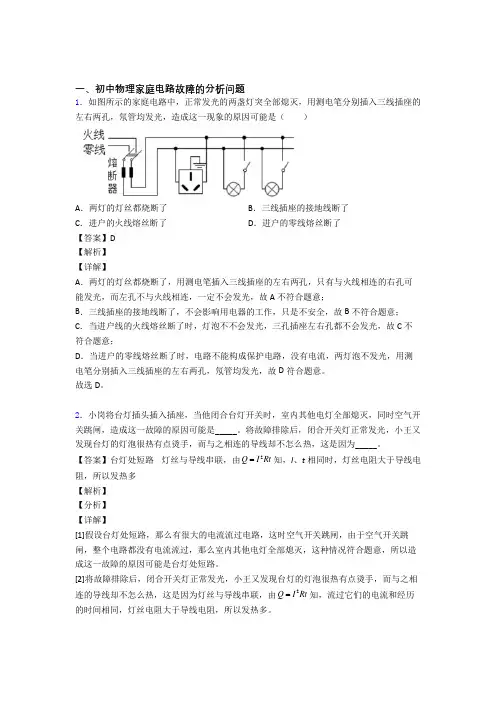

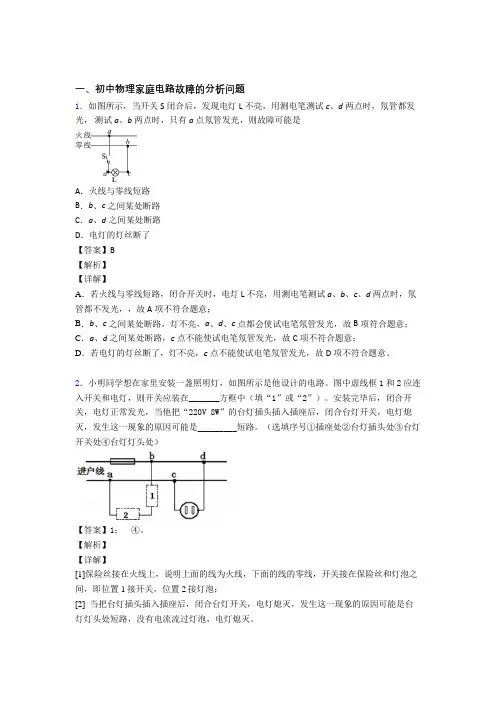

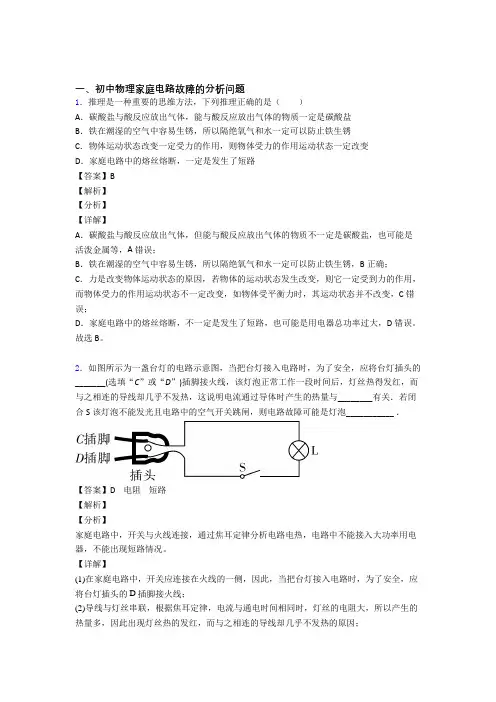

一、初中物理家庭电路故障的分析问题

1.如图是某同学家中的部分电路,开始时各部分工作正常,将电饭煲的插头插入电源的三孔插座后,正在烧水的电热壶突然不能工作、灯泡也熄灭了,拔出电饭煲的插头,电热壶仍不能工作,把测电笔分别插入插座的左、右孔,氖管均发光。下列说法正确的是

()

A.和灯泡连接的开关接法正确

B.一定是B、D两点间经电热壶所在的电路部分出现短路

C.C、D两点间零线断路

D.入户零线至C点间导线断路

【答案】C

【解析】

【分析】

【详解】

A.开关应连接在火线与灯泡之间,而由图示知,开关接在灯泡与零线间,故A错误;B.由题意知,拔出插头后,电灯能工作,若电路中出现短路,则保险丝会烧毁或空气开关跳闸,即使拔出电饭煲的插头,灯泡也不会再发光,故B错误;

CD.由以上分析知,电路中不会出现短路,那么是电路出现了部分断路,而拔出插头后,测电笔插入插座的左右孔,氖管均发光,说明出现火线没断开,断开的是零线,而灯泡后来能发光,则入户零线到C点间没有断开,断开的应是C、D间的零线。故C正确,D错误。

故选C。

2.如图所示,闭合开关S后,发现电灯L不亮,且保险丝没有熔断.用试电笔测试灯头的两端C、D,发现这两处都能使试电笔的氖管发光,再用试电笔测试B处氖管不发光.若电路中只有一处故障,则()

A.AC段某处断路B.BD段某处断路C.电灯L断路D.电灯L短路

【答案】B

【解析】

【分析】

【详解】

AC段某处断路时,则试电笔接触D点时,氖管不发光,故A错误;

BD段某处断路,则试电笔接触CD点时,氖管发光,接触B点时不发光,故B正确;

电灯L断路,则试电笔接触D点时,氖管不发光,故C错误;

D、电灯L短路,则电源短路,电路中电流过大,保险丝会熔断,与题意不符,故D错误;故应选B。

3.小明家火线上的熔丝熔断,小明检查时,断开所有的开关,将一只完好的白炽灯L接到图示位置;下列说法正确的是()

A.只闭合S、S1,若灯L正常发光,说明L1支路无故障

B.只闭合S、S2,若灯L正常发光,说明L2支路短路

C.只闭合S、S1,若灯L发光较暗,说明L1支路断路

D.只闭合S、S2,若灯L不发光,说明L2支路短路

【答案】B

【解析】

【分析】

【详解】

A.只闭合S、S1,若灯L正常发光,灯泡两端的电压为电源电压,说明L1支路短路,故A 错误;

B.只闭合S、S2,若灯L正常发光,灯泡两端的电压为电源电压,说明L2支路短路,故B 正确;

C.只闭合S、S1,若灯L发光较暗,表示检验灯泡与另一灯泡串联接在火线与零线之间,这是一正常现象,故C错误;

D.只闭合S、S2,若灯L不发光,表示该电路中有断路现象,说明L2支路断路,故D错误。

故选B。

4.小卓同学想在家里安装一盏照明灯,如图是他设计的电路,当安装完毕后,闭合开关S,电灯L不亮,用测电笔分别测试零线a、b、c、d、e点时,测电笔的氖管都发光,则电路的()

A.火线断路

B.零线断路

C.灯泡断路

D.灯泡短路

【答案】B

【解析】

【分析】

【详解】

A.若火线断路,则所有点均与火线断开连接,试电笔应测试每个点时都不发光,故A不符合题意;

B.若零线断路,则闭合开关后,灯泡无法与火线、零线形成闭合回路,灯泡不发光,各点均与火线连接,则用测电笔分别测试零线a、b、c、d、e点时,测电笔的氖管都发光,故B符合题意;

C.若灯泡断路,闭合开关后,a、d两点与火线断开连接,测电笔测试时不发光,故C不符合题意;

D.若灯泡短路,闭合开关后,火线与零线直接相连,灯泡不发光,测电笔测试d点不发光,故D不符合题意。

故选B。

5.下列关于生活用电常识,正确的是()

A.发现有人触电时,应立即用手将触电者拉开

B.控制电灯的开关应该接在火线和灯泡之间

C.空气开关跳闸,一定是电路中用电器的总功率过大

D.正常使用测电笔检测线路时,没有电流通过人体

【答案】B

【解析】

【分析】

【详解】

A.发现有人触电应该先切断电源,不能直接用手拉开,否则施救者也会触电。故A错误;

B.为了安全,开关要接在火线上,这样在断开开关之后,接触灯泡就不会有触电危险了。故B正确;

C.家庭电路空气开关跳闸,可能是发生的短路,也可能是总功率过大。故C错误;D.在正确使用试电笔辨别火线时,试电笔的氖管发光,电流需要经过人体形成回路,所以有电流经过人体,故D错误。

故选B。

6.如图所示,是正确连接的家庭电路的一部分,下列说法正确的是()

A.电冰箱的插头插入三孔插座能使电冰箱的外壳与大地连接

B.站在地上的人接触a点或b点都会触电

C.导线A与大地间的电压为0V

D.用测电笔正确接触b点,测电笔的氖管会发光

【答案】A

【解析】

【分析】

【详解】

A.电冰箱的插头插入三孔插座能使电冰箱的外壳与大地连接,当用电器漏电时,避免触电事故,故A正确;

B.站在地上的人接触a点,人直接接触火线,人站在大地和火线之间,会发生触电事故;接触b点,是人接触零线不会触电,故B错误;

C.火线与零线之间的电压为220V,火线与大地间的电压为也为220V,故C错误;

D.b点所在的位置为零线,用测电笔正确接触b点,测电笔的氖管不会发光,故D错误。故选A。

7.在家庭电路中原来各用电器都在正常工作,当把手机充电器的插头插入插座时,家里所有的用电器立即停止工作,其原因可能是()

A.这个插座的火线和零线原来相接触形成了短路

B.插头与这个插座接触不良形成了断路

C.插头插入这个插座时,导致火线和零线相接触形成了短路

D.用电器的总功率过大,导致干路电流过大,漏电保护器自动切断电源

【答案】C

【解析】

【分析】

【详解】

A.若是这个插座处原来有短路,则在没有插入手机充电器之前,电路就已经出现了短路,空气开关跳闸,室内所有用电器早就停止了工作,故A不符合题意;

B.若是插头与这个插座接触不良形成了断路,则手机充电器不工作,不会影响室内其它的用电器,故B不符合题意;

C.若是插头插入这个插座时,导致火线和零线相接触形成了短路,空气开关跳闸,室内所有的用电器全部停止了工作,符合题意,故C符合题意;

D.手机充电器的功率很小,使用后对干路电流的影响比较小,不会导致干路中总电流过大,空气开关跳闸,故D不符合题意。

故选C。

8.如图所示的电路出现故障,总开关S跳闸后,复位时又立即跳闸。电工检修时断开所有开关,拔去保险丝,并在此处接入一只普通的白炽灯泡L0,当闭合开关S、S1时,L0正常发光,L1不发光;当闭合开关S、S2时,L0和L2都发出暗红色光;则可以确定电路故障是

A.灯L1断路B.灯L1短路C.灯L2断路D.灯L2短路

【答案】B

【解析】

【分析】

将电灯L0按表格中提供的接法接入电路,是把此灯串联接入电路;若电灯L0恰能正常发光,说明开关闭合的那条支路短路,使该灯直接接在电源上;若电灯L0比正常发光暗,说明开关闭合的那条支路的灯与该灯串联接入电路,所分电压低于220V,这条支路正常;若电灯L0不发光,说明开关闭合的那条支路有开路;据此分析判断。

【详解】

当闭合开关S、S1时,L0和 L1串联,L0正常发光,L1不发光,说明灯L1短路;当闭合开关S、S2时,L0和L2串联,L0和L2都发出暗红色光说明灯L2正常。

故选B。

【点睛】

电路故障是中考必考题型,本题根据灯L0的发光情况判断电路故障,不太难。

9.“注意安全”是同学们日常生活中必须具有的意识,下列有关安全的说法错误的是()

A.家庭电路中空气开关跳闸一定是发生了短路

B.使用验电笔时,手必须接触笔尾金属部分

C.雷雨天,人不能在高处打伞行走,否则可能会被雷击中

D.如果发生触电事故,应立即切断电源,然后施救

【答案】A

【解析】

【分析】

(1)家庭电路中电流过大的原因是总功率过大和短路;

(2)使用测电笔时,手必须接笔尾金属体;

(3)雷电容易击中地面上尖端的突起物;

(4)发现有人触电或电引起的火灾,首先切断电源。

【详解】

A.家庭电路中空气开关跳闸,可能是发生了短路,也可能是用电器的总功率过大,故A 错误,符合题意;

B.使用验电笔时,手必须接触笔尾金属部分,不能接触其笔尖部分,故B正确,不符合题意;

C.雷雨天打伞是很危险的,可能会被雷击,故C正确,不符合题意;

D.发生触电事故,切断电源是首先要做的,然后施救,故D正确,不符合题意。

故选A。

10.在下列情况中,不可能

...引起家庭电路中空气开关跳闸的是()

A.开关中的两个线头相碰B.插头中的两个线头相碰

C.电路中增加了大功率的用电器D.电线的绝缘皮损坏

【答案】A

【解析】

【分析】

【详解】

A.造成空气开关跳闸的原因是:电路中的电流过大,而引起电流过大有两个方面:短路和总功率过大。开关中的两个线头相碰,只会造成开关无法控制用电器,但不会引起空气开关跳闸,故A符合题意;

B.插头中的两个线头相碰也会造成短路,从而引起空气开关跳闸,故B不符合题意;C.电路中增加了大功率用电器会造成总功率过大,从而引起空气开关跳闸,故C不符合题意;

D.电线的绝缘皮损坏,会引起零火线直接接触,造成短路,从而引起空气开关跳闸,故D 不符合题意。

故选A。

【点睛】

11.如图所示的家庭电路中当开关都闭合时,灯L不亮,用试电笔测试插座的左、右孔,氖管都发光,电路中只有一处故障,下列说法正确的是()

A.可能引起家庭电路中空气开关跳闸的是开关中的两个线头相碰

B.三孔插座是为了防止用电器外壳带电发生触电事故

C.若在导线a和b之间接一个灯泡,则它和L是串联的

D.根据测试结果,应该是m与j之间断路

【答案】B

【解析】

【分析】

【详解】

A.开关中的两个线头相碰,相当于开关处于闭合状态,它不会造成空气开关的跳闸,故A 错误;

B.三孔插座是为了防止用电器外壳带电发生触电事故,故B正确;

C.若在导线a和b之间接一个灯泡,则它和L是并联的,故C错误;

D.如果是m与j之间发生断路,用试电笔测试插座的左孔时,氖管不会发光,故D错误。

故选B。

12.晚上,小强家的灯均正常发光,突然灯全部熄灭,经检查保险丝完好,用测电笔检测插座的两孔,氖管均发光,发生这一现象的原因可能是()

A.某盏灯灯丝断了B.某开关处短路了

C.进户线的零线断了D.插座处短路了

【答案】C

【解析】

【分析】

【详解】

A.家庭电路为并联电路,某盏灯灯丝断了,不会对其它用电器产生干扰,故A不符合题意;

B.某处开关短路,相当于此开关一直处于闭合状态,其对应的现象是由该开关控制的用电器会一直工作,故B不符合题意;

C.进户线的零线断了,家中所有灯全部熄灭,电路中没有电流,所以保险丝也安全无恙;

用测电笔试触插座的两个插孔时,火线、试电笔、人体、大地构成通路,所以氖管均发光。故C符合题意;

D.插座处短路了,整个家庭电路都被短路,电流过大,保险丝会被熔断,故D不符合题意。

故选C。

13.如图所示是一种空气开关原理图,当电流超过限制电流时,会自动切断电路。

(1)空气开关的原理是当电流超过限制电流时,会自动切断电路,电流过大的原因是:一、短路;二、___;

(2)当电流超过限制电流时,衔铁N被电磁铁M吸引过去,匀质的金属杆OA在弹簧拉力作用下绕O点转动,电路断开刚转动时,杠杆OA属于_________杠杆。

【答案】用电器总功率过大省力

【解析】

【分析】

【详解】

(1)[1]电流过大的原因有短路或者用电器总功率过大。

(2)[2]金属杆OA可看作杠杆,支点是O,弹簧的拉力是动力,杠杆OA的重力是阻力,这时杠杆的动力臂大于阻力臂,所以OA属于省力杠杆。

14.如图是小黄家的部分电路,开始时各部分工作正常.火线和零线间的电压值是

_____.将电饭煲的插头插入三孔插座后,正在烧水的电热壶突然不能工作,但电灯仍正常发光.拔出电饭煲的插头,电热壶仍不能工作,把测电笔分别插入插座的左、右孔,氖管均能发光.则故障是下列选项中的________.

A.电热壶所在电路的BD两点间断路

B.电路的CD两点间导线断路

C.插座的接地线断路

D.电路的AB两点间导线断路

【答案】220V B

【解析】

【分析】

【详解】

火线和零线间的电压值是220V;电灯仍正常工作,说明不是保险丝烧坏了,没有发生短路,而把测电笔分别插入插座的左、右插孔,氖管均能发光,说明火线有电,而零线开路了,且是在C、D之间开路。

15.如图所示是小明家的一部分电路,当闭合开关S后发现电灯L不亮,且熔丝没有熔断,某同学用验电笔测试C、D两点时氖管发光,测试A点时氖管发光,测试B点时氖管不发光。那么可以判定故障是___________;小明家所使用的交流电的周期是

___________s。

【答案】BD间开路 0.02

【解析】

【分析】

解决此题要知道保险丝没有熔断,说明没有发生电流过大的情况;测量火线氖管发光,证明进户火线正常;测量零线不发光,说明零线也正常;交流电完成一次周期性变化需要的时间叫周期,单位时间内完成周期性变化的次数叫频率。

【详解】

[1]如果电路发生短路,则电路中电流过大会把保险丝烧断,而题目中保险丝没有问题,所以没有出现短路问题;如果A、C处有断路,则用氖管测D点时不会发光;由以上分析可知,A至D处都没有问题,当用测电笔测B时不发光,说明零线是正常的,那么只有BD

段某处断路,会造成题干的现象。

[2]交流电是电流方向周期性改变的电流,我国使用的是交流电,在一个周期之内电流方向变化两次,频率为50Hz,周期为0.02s。

二、初中物理电路类问题

16.如图所示,两盏相同的电灯在闭合开关后都能发光.过了一会儿,两盏电灯突然同时都不亮了,且电压表和电流表的示数均变为零.如果电路中只有一处故障,则故障可能是( )

A.电灯L1断路B.电灯L2断路

C.电灯L1短路D.电灯L2短路

【答案】A

【解析】

【分析】

电路故障分为短路和断路.如图灯L1和灯L2串联,电压表测灯L2两端电压.在闭合开关后两盏电灯突然同时都不亮了,且电压表和电流表的示数均变为零.如果是电路短路,电路中还有电流.则电路为断路,电路中无电流.

【详解】

A.电灯L1断路,则整个电路中都没有电流,灯都不亮,电表无示数.符合题意;

B.电灯L2断路.则电压表会与灯L1串联,电压表分担电源电压有示数,灯不亮,电流表无示数.不合题意;

C.电灯L1短路,灯L2会分担电源电压,会变亮,电表有示数.不合题意;

D.电灯L2短路,电压表也短路无示数.但灯L1会分担电源电压,会变亮,电流表有示数.不合题意;

故选A。

17.如图甲所示的电路,电源电压不变,R2为定值电阻,R1为热敏电阻,其阻值随温度的变化如乙图.闭合开关S,当监控区的温度升高时,电压表示数U与电流表示数I的关系图像是()

A.B.

C.D.

【答案】B

【解析】

【详解】

由电路图可知,R1与R2串联,电压表测R1两端的电压,电流表测电路中的电流。根据串联电路的电压特点和欧姆定律可得,电压表示数

U1=U总-U2=U总-IR2,

因U 总、R 2是定值,所以,电压表示数U 1与I 为一次函数,其图像是一条倾斜的直线,且电流增大时,电压变小,故选B 。

18.某同学利用如图甲所示的电路图测定小灯泡电阻,电路中电源电压保持4.5V 不变,灯泡上标有“2.5V ,?A ”字样,滑动变阻器上标有“50Ω 1A ”。闭合开关,将滑片P 滑到某一位置时,两电表的示数如图乙所示,则下列说法不正确的是( )

A .此时灯泡的电阻为8Ω

B .此时灯泡和滑动变阻器的阻值之比为8∶7

C .该电路能探究串联电路电流的特点

D .该电路能探究电流与电压的关系

【答案】D

【解析】

【分析】

由图示电路图可知,灯泡与滑动变阻器串联,电流表测电路电流,电压表测灯泡两端电压;由图示电表确定其量程与分度值,读出其示数,应用串联电路特点与欧姆定律分析答题。

【详解】

A .此时灯泡电阻

L 2.4V 8Ω0.3A

U R I =

== 故A 正确,不符合题意;

B .滑动变阻器两端电压 L = 4.5V 2.4V 2.1V U U U -=-=滑

此时灯泡与滑动变阻器的阻值之比

L L 2.4V 82.1V 7

R U R U ===滑滑 故B 正确,不符合题意;

C .利用该电路可以探究串联电路电流特点,故C 正确,不符合题意。

D .探究电流与电压的关系,应控制电阻阻值不变,而灯泡电阻随温度升高而增大,因此该电路不能探究电流与电压的关系,故D 错误,符合题意。

故选D 。

19.如图所示的电路中,电源电压保持不变,闭合开关后,A1 示数为 0.4A,A2示数为 0.5A 若灯 L 2断路,则电流表 A1、A2、A 的示数分别为

A.0.4A、0A、0.9A

B.0.4A、0.5A、0.9A

C.0.9A、0A、0.9A

D.0.4A、0A、0.4A

【答案】D

【解析】

【分析】

【详解】

所示电路为并联电路,L1、L2两端的电压相等,若灯 L 2断路,通过L2的电流为0,由于电源电压不变,L1的电阻不变,所以通过L1的电流不变, A1的示数仍为0.4A, A1、A串联,所以示数相同,故选D.

20.如图所示是一个利用电磁继电器的温度自动控制装置。关于该装置,下列说法正确的是()

A.装置中的温度计使用的水银是绝缘体

B.装置中的电磁继电器与电动机原理相同

C.当温度达到90℃时,铃响灯不亮

D.当温度低于90℃时,铃响灯不亮

【答案】C

【解析】

【详解】

A.装置中的温度计使用的水银是导体,这样才符合条件,使电路能够导电,A错误;B.装置中的电磁继电器是利用电流的磁效应,电动机的原理是通电线圈在磁场中受力而

转动,这两个原理不同,B错误;

C.从图中可以看到,当温度达到90℃时,电路接通,电磁铁会把上面的金属吸下来,此时工作电路中电铃接通,电铃会响,灯没有接入电路,灯不亮,C正确;

D.当温度低于90℃时,控制电路断开,电磁铁不会把上面的金属吸下来,此时工作电路中灯接入电路,电铃没有接入电路,灯亮,电铃不响,D错误。

21.如图所示的电路中,电源电压保持不变。闭合开关S,电路正常工作。过了一会儿,灯熄灭了,两个电表中只有一个电表的示数变大,则下列判断中正确的是()

A.可能灯短路

B.一定灯断路

C.电阻R断路

D.以上情况都有可能

【答案】C

【解析】

【详解】

假设灯短路,那么灯会不亮,电压表测的是电阻R两端的电压,此时大小等于电源电压大

小,电压表的示数变大,根据欧姆定律

U

I

R

可知,流过电阻R的电流变大,即电流表的

示数变大,两表的示数都变大,这与题意不符合,所以不可能灯短路;假设灯断路,那么没有电流流过灯泡,灯会不亮,电流表没有示数,电压表也没有示数,两表的示数都变小,这与题意不符合,所以不可能灯断路;假设电阻R断路,那么没有电流流过灯泡,灯会不亮,电流表没有示数,电压表此时测的是电源电压,电压示数变大,这与题意相符合;故选C。

22.某银行金库大门是由电动机控制的,钥匙(电路开关)分别由两名工作人员保管,一把钥匙无法打开,要两把钥匙同时使用才能使电动机工作从而把大门打开.下图中符合这一要求的电路图是

A.B.

C.D.

【答案】A

【解析】

A 两个钥匙是串联的,只要都闭合时,电路才接通,只闭合一个是断路.符合题意

B 开关是并联的,只要闭合一个开关,电路就接通,电动机就工作了,不符合要求

C 只闭合钥匙1的开关,电路就接通了,两开光都闭合了,就短路了,不符合要求

D 只能用钥匙1来控制电动机工作,钥匙2只要闭合,电路就短路了,不符合要求

23.如图新型落地扇有一个电源开关S1,闭合S1,电动机正常作,其内部还有个防倾倒开关S2,S2处于常闭状态,当落地扇倾斜时S2能自动断开,使电动机停止工作,图中电路中符合这一功能的是

A.B.

C.D.

【答案】C

【解析】

【详解】

ABCD.由题意可以得出,当开关S1和S2同时闭合时,电动机工作,当开关S2断开时,电动机就停止工作,因此两开关应该为串联关系,故ABD选项不符合题意,C选项符合题意。

故选C。

24.如图所示,两个规格不同的电灯L1、L2接在电路中.闭合开关,以下判断正确的是()

A.L1、L2串联B.通过L1、L2的电流相等

C.电流表测干路中的电流D.电流表测通过L2的电流

【答案】C

【解析】

【详解】

由图示可知,当开闭合后,两个灯泡是并联的,电流表测通过两个灯泡的总电流,由于两个灯泡不相同,电压相等,所以通过它们的电流是不相等的,故应选C.

25.如图所示是一种定时课间音乐播放装置的原理图,“播放器”是有电流通过时会播放音乐的装罝;“定时开关”是到达设定时间会自动断开的开关.闭合开关S,当“定时开关”处于闭合状态时,指示灯① (填“会”或“不会”)亮,播放器② (填“会”或“不会”)播放音乐;到达设定时间定时开关”处于③ (填“闭合”成“断开”)状态,“播放器”播放音乐,下列选项中正确的是( )

A.①会,②不会,③断开B.①不会,②会,③闭合

C.①不会,②会,③断开D.①会,②不会,③闭合

【答案】A

【解析】

【分析】

【详解】

由题意知,闭合开关S,当“定时开关”处于闭合状态时,播放器被短路,指示灯会亮,则播放器中没有电流通过,播放器不会播放音乐;到达设定时间“定时开关”处于断开状态,播放器与指示灯串联,“播放器”有电流通过,“播放器”播放音乐,故选A.

中考物理专题复习家庭电路故障题及答案

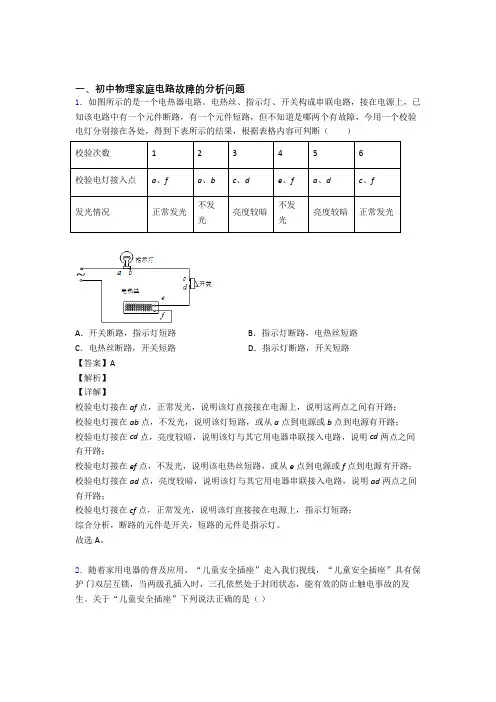

一、初中物理家庭电路故障的分析问题 1.如图所示的是一个电热器电路。电热丝、指示灯、开关构成串联电路,接在电源上,已知该电路中有一个元件断路,有一个元件短路,但不知道是哪两个有故障,今用一个校验电灯分别接在各处,得到下表所示的结果,根据表格内容可判断() 校验次数123456 校验电灯接入点a、f a、b c、d e、f a、d c、f 发光情况正常发光不发 光 亮度较暗 不发 光 亮度较暗正常发光 A.开关断路,指示灯短路B.指示灯断路,电热丝短路 C.电热丝断路,开关短路D.指示灯断路,开关短路 【答案】A 【解析】 【详解】 校验电灯接在af点,正常发光,说明该灯直接接在电源上,说明这两点之间有开路; 校验电灯接在ab点,不发光,说明该灯短路,或从a点到电源或b点到电源有开路; 校验电灯接在cd点,亮度较暗,说明该灯与其它用电器串联接入电路,说明cd两点之间有开路; 校验电灯接在ef点,不发光,说明该电热丝短路,或从e点到电源或f点到电源有开路;校验电灯接在ad点,亮度较暗,说明该灯与其它用电器串联接入电路,说明ad两点之间有开路; 校验电灯接在cf点,正常发光,说明该灯直接接在电源上,指示灯短路; 综合分析,断路的元件是开关,短路的元件是指示灯。 故选A。 2.小刚晚上做作业时,把台灯的插头插入插座,闭合台灯开关后,他家所有的照明灯都突然熄灭,检查发现总开关已跳闸,故障可能是() A.台灯插头处出现了短路 B.台灯灯泡处出现了短路 C.台灯开关的两接线碰线
