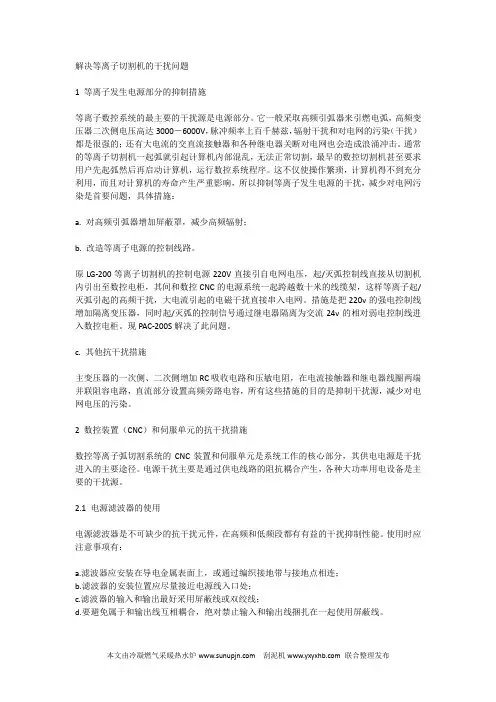

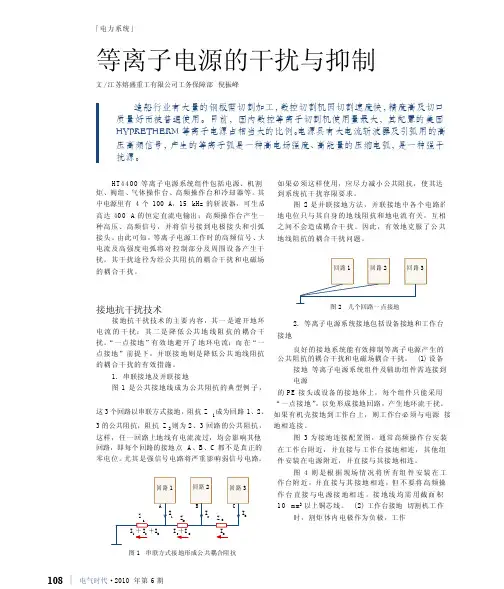

等离子发生电源部分的抑制措施
导读：等离子发生电源部分的抑制措施等离子数控系统的最主要的干扰源是电源部分。它一般采取高频引弧器来引燃电弧，高频变压器二次侧电压高达3000－6000V，脉冲频率上百千赫兹，辐射干扰和对电网的污染（干扰）...
等离子数控系统的最主要的干扰源是电源部分。它一般采取高频引弧器来引燃电弧，高频变压器二次侧电压高达3000－6000V，脉冲频率上百千赫兹，辐射干扰和对电网的污染（干扰）都是很强的；还有大电流的交直流接触器和各种继电器关断对电网也会造成浪涌冲击。通常的等离子切割机一起弧就引起计算机内部混乱，无法正常切割，最早的数控切割机甚至要求用户先起弧然后再启动计算机，运行数控系统程序。这不仅使操作繁琐，计算机得不到充分利用，而且对计算机的寿命产生严重影响，所以抑制等离子发生电源的干扰，减少对电网污染是首要问题，具体措施：
a.对高频引弧器增加屏蔽罩，减少高频辐射；
b.改造等离子电源的控制线路。
原LG-200等离子切割机的控制电源220V直接引自电网电压，起/灭弧控制线直接从切割机内引出至数控电柜，其间和数控CNC的电源系统一起跨越数十米的线缆架，这样等离子起/灭弧引起的高频干扰，大电流引起的电磁干扰直接串入电网。措施是把220v的强电控制线增加隔离变压器，同时起/灭弧的控制信号通过继电器隔离为交流24v的相对弱电控制线进入数控电柜。现PAC-200S解决了此问题。
c.其他抗干扰措施
主变压器的一次侧、二次侧增加RC吸收电路和压敏电阻，在电流接触器和继电器线圈两端并联阻容电路，直流部分设置高频旁路电容，所有这些措施的目的是抑制干扰源，减少对电网电压的污染。
2 数控装置（CNC）和伺服单元的抗干扰措施
数控等离子弧切割系统的CNC装置和伺服单元是系统工作的核心部分，其供电电源是干扰进入的主要途径。电源干扰主要是通过供电线路的阻抗耦合产生，各种大功率用电设备是主要的干扰源。
2.1 电源滤波器的使用
电源滤波器是不可缺少的抗干扰元件，在高频和低频段都有有益的干扰抑制性能。使用时应注意事项有：
a.滤波器应安装在导电金属表面上，或通过编织接地带与接地点相连；
b.滤波器的安装位置应尽量接近电源线入口处；
c.滤波器的输入和输出最好采用屏蔽线或双绞线；
d.要避免属于和输出线互相耦合，绝对禁止输入和输出线捆扎在一起使用屏蔽线。
2.2 电源变压器的使用
使用带屏蔽的电源变压器，屏蔽层要与一次侧绕组的交流零线相连，可阻止干扰进入电源变压器的二次侧，数控装置和伺服单元所用带屏蔽的电源变压器分开还可防止相互干扰。其中数控装置可改用净化交流稳定器，或增加用频谱均衡法原理制成的干扰抑制器，会起到增强其抗电网干扰的能力的作用。
2.3 柜内强弱电严格分开走线
强电线中的电压、电流的变化率大，产生激烈的电场变化，形成电磁波干扰，对附近的信号线、弱电控制线形成严重影响。使信号线远离强电线，并合理选用屏蔽线、双绞线，能避免信号传输当中的干扰信号。
2.4 电源进线采用屏蔽线
数控等离子弧切割系统的电源线。割具的阴极线和等离子起/灭弧控制线一起悬挂在滑动支架上，相当于平行走线几十米，而起/灭弧控制线、割具的阴极线来自等离子电源，割具的阴极线上直流电流上百安培，它产生的电磁场及高频引弧器的高频信号通过耦合会对数控装置（CNC）和伺服单元的电源引起电磁干扰。
以铜和铝为屏蔽层的屏蔽电缆能有效抑制高频电磁干扰，屏蔽层接地后还能抑制变化电场对芯线的静电感应。
2.5 柜与柜之间信号线采用屏蔽电缆
选用屏蔽电缆可抑制由杂散电浮空磁场通过电磁感应和静电感应进入传输线的干扰。而且屏蔽层的接地使用正确的单端接地方式。
2.6 可靠的接地系统
对数控等离子弧切割系统的接地工艺，应该引起足够重视，因为它的CNC部分和伺服单元都使在轨道上的运动部分，干扰强弱与系统的接地方式有很大的关系。
a.交流地和直流地的分开
避免由于地电阻把交流电力线引进的干扰传输到控制装置，既保证控制系统装置内部器件的安全性，又能提高系统的可靠性和稳定性，减少强电流设备的地电流干扰。
b.将逻辑地浮空并和模拟地分开
浮空是指将控制装置的逻辑地、模拟地与大地之间无导体连接，以浮空的“地”作系统的参考电平。这使等离子弧等外部辐射干扰和静电干扰等都可以在很大程度上得到抑制。
由于逻辑地浮空明显增加了模拟电路的干扰感应，一种好的方法是将模拟地和逻辑地分开接在各自的汇流排，然后再将模拟地的汇流排通过一个电容在一点的接地点。对模拟量来说，形成直流浮地，交流共地的系统。
c.机柜良好接大地
数控等离子弧切割机床的占地面积较大，最好单独铺设接大地装置（接地下至少3米）；而且接地装置应和机床的导轨、机柜甚至线缆滑动支架可靠连接。这样使机壳上的感应的高频干扰电压有一个低阻抗的泄漏通道，使之不存在蓄积电荷而使机壳电压升高的可能，对人员则更安全，而且有利于抑制干扰冲击。
2.7 其他的辅助性措施
条件许可的情况下，数控装置的电源使用照明电，因为照明电相对干净；直流继电器线圈并续流二级管，交流继电器线圈并RC阻容电路，抑制瞬变干扰
问题描述：
等离子切割机用来切割钢板，XY两个轴为步进电机，传动方式为同步带加滑块导轨，割枪头的末端为等离子发生器。现在的问题为等离子切割机在加工过程中，等离子发生器开弧的瞬间，X轴会向左偏移十几个毫米的距离。
分析原因：
关掉等离子发生器的电源，让等离子切割机照常加工，软件执行开关弧操作，X轴不会偏移。说明等离子软件和控制卡没有问题。
解决方案：
等离子电源对外界的干扰是非常严重的，尤其是在引弧击穿钢板的瞬间最为明显。解决方法就是在可能受到干扰而影响加工的部分接地线。
1.计算机主机外壳接地。最好将地线接于转接线和控制卡连接部位的螺栓上。
2.等离子切割机外壳接地
3.转接板供电开关电源接地
4.等离子电源外壳接地
5.等离子电源的电压输入端接滤波器，防止对外界供电电路造成干扰
电源变压器的使用
使用带屏蔽的电源变压器，屏蔽层要与一次侧绕组的交流零线相连，可阻止干扰进入电源变压器的二次侧，数控装置和伺服单元所用带屏蔽的电源变压器分开还可防止相互干扰。其中数控装置可改用净化交流稳定器，或增加用频谱均衡法原理制成的干扰抑制器，会起到增强其抗电网干扰的能力的作用。
可靠的接地系统
对数控等离子弧切割系统的接地工艺，应该引起足够重视，因为它的CNC部分和伺服单元都使在轨道上的运动部分，干扰强弱与系统的接地方式有很大的关系。
a.交流地和直流地的分开
避免由于地电阻把交流电力线引进的干扰传输到控制装置，既保证控制系统装置内部器件的安全性，又能提高系统的可靠性和稳定性，减少强电流设备的地电流干扰。
b.将逻辑地浮空并和模拟地分开
浮空是指将控制装置的逻辑地、模拟地与大地之间无导体连接，以浮空的“地”作系统的参考电平。这使等离子弧等外部辐射干扰和静电干扰等都可以在很大程度上得到抑制。
由于逻辑地浮空明儿增加了模拟电路的干扰感应，一种好的方法使将模拟地和逻辑地分开接在各自的汇流排，然后再将模拟地的汇流排通过一个电容在一点街道打底的接地点。对模拟量来说，形成直流浮地，交流共地的系统。
c.机柜良好接大地
2.8 柜内强弱电严格分开走线
强电线中的电压、电流的变化率大，产生激烈的电场变化，形成电磁波干扰，对附近的信号线、弱电控制线形成严重影响。使信号线远离强电线，并合理选用屏蔽线、双绞线，能避免信号传输当中的干扰信号。
2.9 柜与柜之间信号线采用屏蔽电缆
选用屏蔽电缆可抑制由杂散电浮空磁场通过电磁感应和静电感应进入传输线的干扰。而且屏蔽层的接地使用正确的单端接地方式。
数控等离子弧切割机床的占地面积较大，最好单独铺设接大地装置；而且接地装置应和机床的导轨、机柜甚至线缆滑动支架可靠连接。这样使机壳上的感应的高频干扰电压有一个低阻抗的泄漏通道，使之不存在蓄积电荷而使机壳电压升高的可能，对人员则更安全，而且有利于抑制干扰冲击。
2.10 其他的辅助性措施
条件许可的情况下，数控装置的电源使用照明电，因为照明电相对干净；直流继电器线圈并续流二级管，交流继电器线圈并RC阻容电路，抑制瞬变干扰。
3 结论
通过对系统进行综合的抗干扰设计后，数控等离子弧切割系统的可靠性得到民向的改善，并且在实现自动起弧/灭弧控制，系统研究成功后，故障率大大减少，系统达到了等离子弧切割系统所要求的很强的抗干扰性能。

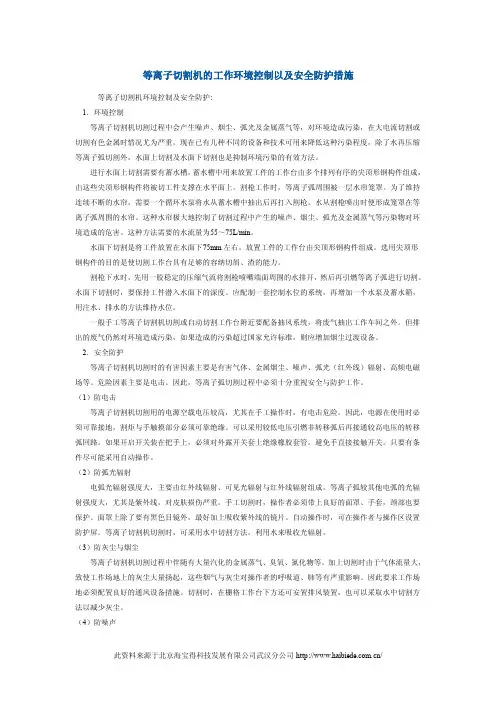

数控等离子切割机安全操作规程 一、等离子切割机的开机、关机：操作人员每天按照以下开关机的顺序 进行操作： ( 1) 启动空压机、空气干燥机； (2)启动机床控制柜； (3)启动等离子电源； (4)设置好所有参数后启动程序进行切割。 (5)工作完成后，关闭所有电源、气源。 二、等离子切割机的工作流程： (1)用AUTOCA制图或用已有Solidworks文件直接转换为DXF 格式 (2)将DXF格式的零件图导入FastCAM中进行套料、转换程序，为方便程序的调用及管理，将程序名称保存为该零件的图号； (3)将转化好的程序用U盘拷入机床的控制柜上。 ( 4)根据所选择程序的材料及厚度，设置工艺参数； ( 5)调整好割枪在板材上的位置，启动程序进行切割； ( 6)结束切割，下料、清渣。 三、等离子切割的注意事项： ( 1 )切割前确认设置的工艺参数与所切割的板材材料、厚度相匹
（2）工件首件切割后，必须经检验合格后方可进行批量切割。 （3）切割过程中随时观察所有气体的气压及流量，如有异常情况应及时停止切割，排除故障后再进行切割。 （4）切割过程中随时观察零件的切割质量，如切割质量明显下降，应停止切割，检查工艺参数、易损件等，如有问题应及时排除。 （5）严禁在切割机导轨、工作面放置物品。不得在上面敲打、校直和修整工件。 （6）．设备附近禁止存放易燃易爆物品，并应备有消防器材。 （7）．工作时，操作人员不得离开岗位，注意观察机床运行情况，以免切割机走出有效行程范围 四、操作人员的安全防护等离子电弧会产生危害眼睛和皮肤的紫外线和红外线，同时在切割过程中还会产生很高的噪音，产生大量的烟雾。因此必须安排以下防护措施： （1）操作人员必须戴口罩、穿安全鞋； （2 ）戴用于观察切割过程的具有中等暗度的防护眼镜；（3）佩戴耳塞； （4）当按下开始按钮时，高电压作用于电极和喷嘴间，此时不要用手触摸割枪。 （5）吊装板材时确保人员和设备的安全； 五、数控等离子切割机的维护保养 （1）每天：
数控等离子切割机使用 手册 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】
数控等离子切割机 使 用 手 册 济南阿尔法数控设备有限公司 目录
注意 警示标志：应总是留心与下列警示标志相关联的事项： 电气可能引起危险常规警告常规提示 在安装和开始应用前请首先阅读本文档，错误的操作会造成财物和人身伤害。你必须始终检查系统规格和技术条件（参阅设备标签和相关的文档）。 本说明书仅见略介绍操作步骤，更详尽内容请参阅数控系统说明书、等离子电源说明书、弧压调高器说明书和电容调高器说明书。我公司保留对设备配置进行修改的权利，本书内容可能与设备实际情况不符，具体以设备为准。 我公司对不符合操作要求而引起的设备损坏不负保修责任。设备出现故障，请勿擅自更换配件，请先于我公司联系。 1、验收 小心损坏或有故障的产品不可投入使用。 2、运输与储存
注意运输与储存中应注意防潮，不可在产品上攀爬或站立，不可在上面放置重物，前面板和显示屏应特别注意防止碰撞与划伤。 3、安装 小心数控系统的外壳非防水设计，安装时应防止日晒及雨淋。 注意数控系统安装应防止尘埃、腐蚀性气体、导电物体、液体及易燃物侵入。 数控系统应安装在远离易燃、易爆物品、及强电磁干扰的场所。 数控系统安装必须牢固，避免振动。 4、接线 警告参与接线或检查的人员都必须具有做此项工作的充分能力；连接电线不可有破损，不可受挤压，不可带电打开数控系统机箱。 小心任何一个接线插头上的电压值和极性都必须符合说明书的规定。 在插拨插头或扳动开关前，手应保持干燥。 注意所有接线必须正确、牢固。 数控系统必须可靠接地。 5、调试运行 小心运行前，应先检查参数设置是否正确。

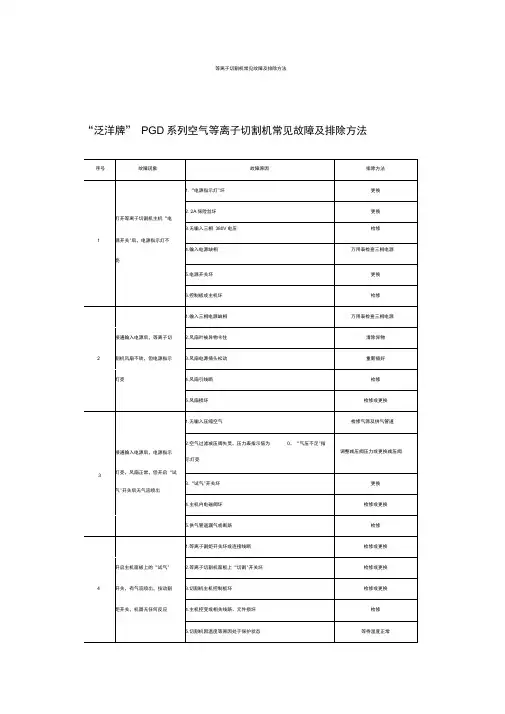

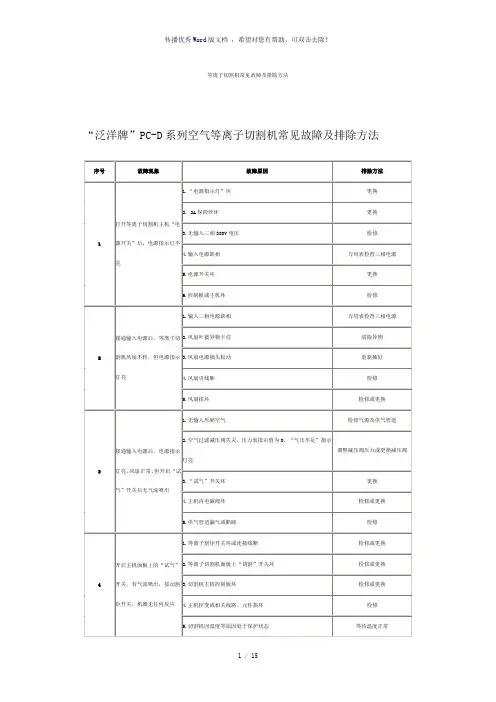

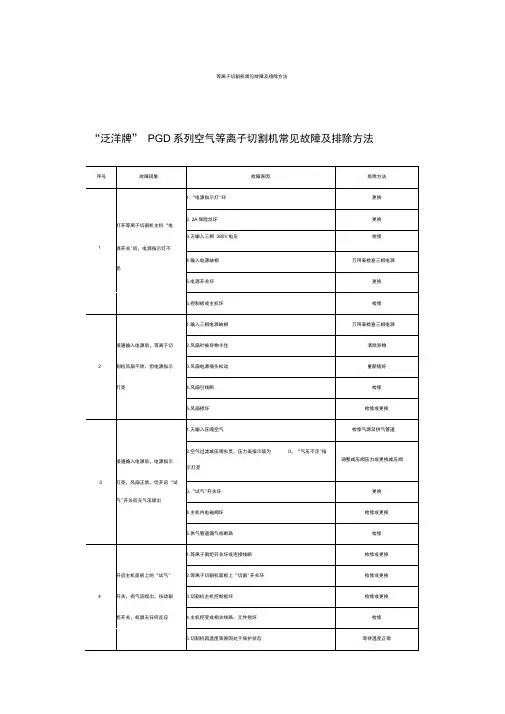

等离子切割设备的一般故障以及排除方法 序号故障现象故障原因排除方法 1 打开等离子 切割机主机“电 源开关”后，电 源指示灯不亮 1.“电源指示”灯坏更换 2.2A保险丝坏更换 3.无输入三相380V电压检修 4.输入电源缺相万用表检查三相 电源 5.电源开关坏更换 6.控制板或主机坏检修 2 接通输入电 源后，等离子切 割机风扇不转， 但“电源指示” 灯亮。 1.输入三相电源缺相万用表检测电源 2.风扇页被异物卡住清除异物 3.风扇电源插头松动重新插好 4.风扇引线断检修 5.风扇损坏更换或检修 3 接通输入电 源后，电源指示 灯亮，风扇正常， 但开启“试气” 开关后无气流喷 出！ 1.无输入压缩空气检修气源及供气 管道 2.空气过滤减压阀失灵，压力表指示 值为0，“气压不足”指示灯亮 调整减压阀压力 或更换减压阀 3.“试气”开关坏更换 4.主机内电磁阀坏检修或更换 5.供气管道漏气或断路检修 4 开启等离子 切割机面板上试 气开关，有气喷 出，开启微动开 关，机器无任何 动作。 1.等离子切割机割炬开关坏，连线断更换或检修 2.等离子切割机面板上“切割”开 关坏 更换 3切割机主机控制板坏. 检修 4.主机控变或相关线路或元件损坏检修 5.切割机因温度等原因处于保护状 态 等待温度下降 6.水路工作不正常，引起水压过低保 护 检查水路和水压 阀 5 开启等离子 切割机割炬开 关，喷嘴中有气 流，但“高档” 与“低档”均不 能切割。 1.输入电源缺相检修 2.空气压力不足0.45Mpa 调节减压阀压力 3.输入空气流量过小保证0.3m3/min 4.“切割地线”与工件接触不良重新夹紧或更换 5.割炬中电极喷嘴或其他零件损坏跟换新零件 6.切割方法不正确将喷嘴、工件放 正确 7.等离子切割机割炬电缆断裂更换或连接好
工作原理： 等离子是加热到极高温度并被高度电离的气体，它将电弧功率将转移到工件上，高热量使工件熔化并被吹掉，形成等离子弧切割的工作状态。 压缩空气进入割炬后由气室分配两路，即形成等离子气体及辅助气体。等离子气体弧起熔化金属作用，而辅助气体则冷却割炬的各个部件并吹掉已熔化的金属。 切割电源包括主电路及控制电路两部分，电气原理方框图见图所示： 主电路包括接触器，高漏抗的三相电源变压器，三相桥式整流器，高频引弧线圈及保护元件等组成。由高漏抗引成陡将的电源外特性。控制电路通过割炬上的按钮开关来完成整个切割工艺过程： 预通气—主电路供电—高频引弧—切割过程—息弧—停止。 主电路的供电由接触器控制；气体的通短由电磁阀控制；由控制电路控制高频振荡器引燃电弧，并在电弧建立后使高频停止工作。 此外，控制电路尚具备以下内部锁定功能： 1.热控开关动作，停止工作。 切割故障 1）割不透： a:板材厚度超过设备适用范围。 b：切割速度太快。 c:割炬倾度过大。 d:压缩空气压力过大或过小。 e：电网电压过低。 2）等离子弧不稳定： a:割炬移动太慢。 b:电源两相供电，工作电压减小。 c:压缩空气压力过大。 割炬的安装、维护及零件更换： 1.安装或更换割炬零件时，将割炬头朝上，然后按保护罩—导电喷咀—气体分配器—电极—割炬体的顺序拆卸；按相反顺序装配。安装喷咀时，要保持与电极的同心度。保护罩要拧紧，喷咀要压紧，若有松动，不能切割。
2.合理使用割炬，将喷咀与工件接触后在引弧；而切割结束时，应先松开手把按钮断弧，再将割炬从工件表面移开，这样可延长零件的使用寿命。当喷咀因中心空大而影响切割质量时应及时更换。 3.电极中心凹陷深达2毫米以上或不能引弧时，可将电极反向安装使用或更新。 4.发现保护罩、分配器裂开或严重损坏时应及时更换。 5.发现割炬体绝缘、人造革外套、电缆线绝缘、气管损坏破裂时，应及时修复或更换。 6.若要卸下割炬，将人造革外套后退，拆开开关连接接线，向后退出手把，再拆割炬体的连接接头。 7.更换新的陶瓷保护罩时，将割炬体上的O形密封圈涂少许凡士林油再旋入，可延长密封圈使用时间。 八、常见故障原因及排除方法：
数控等离子切割机 使 用 手 册 济南阿尔法数控设备有限公司
目录 注意 (3) 1、验收 (3) 2、运输与储存 (3) 3、安装 (3) 4、接线 (4) 5、调试运行 (4) 6、使用 (4) 7、故障处理 (5) 8、电源供应 (5) 设备安装篇 (7) 对切割机主体和电控柜的连接电缆建议采用地槽走线方式铺设，既保护电缆,又方便维护. (8) 四、电源 (8) 五、气源 (9) 切割操作篇 (9) 一、关于准备 (9) 二、自动调高器的设定 (10) （一）弧压调高器 (10) 三、伺服系统测试 (12) 四、编制切割图形 (12) 1、运用专业绘图软件（如AUTOCAD）绘制切割图形。 (12) 2、使用系统自带图库编辑。 (12) 4、使用系统自带钢板套料功能。 (12) 五、切割参数设定 (12) 1、修改切割参数。 (12) 2、系统设置。 (12) 六、切割过程 (12) 七、切割完毕 (14) 维护保养篇 (15) 附录 (17) 附1、等离子弧切割规范 (17) 1．切割电流 (17) 2．气体流量 (18) 3．割嘴高度 (18) 4．切割速度 (18) 5.切割厚度与工艺 (19) 6.钢板表面预处理 (19) 附2、弧压调高器当前参数设定 (20)
注意 警示标志：应总是留心与下列警示标志相关联的事项： 电气可能引起危险 常规警告常规提示 在安装和开始应用前请首先阅读本文档，错误的操作会造成财物和人身伤害。你必须始终检查系统规格和技术条件（参阅设备标签和相关的文档）。 本说明书仅见略介绍操作步骤，更详尽内容请参阅数控系统说明书、等离子电源说明书、弧压调高器说明书和电容调高器说明书。 我公司保留对设备配置进行修改的权利，本书内容可能与设备实际情况不符，具体以设备为准。 我公司对不符合操作要求而引起的设备损坏不负保修责任。设备出现故障，请勿擅自更换配件，请先于我公司联系。 1、验收 小心损坏或有故障的产品不可投入使用。 2、运输与储存 注意运输与储存中应注意防潮，不可在产品上攀爬或站立，不可在上面放置重物，前面板和显示屏应特别注意防止碰撞与划伤。 3、安装 小心数控系统的外壳非防水设计，安装时应防止日晒及雨淋。

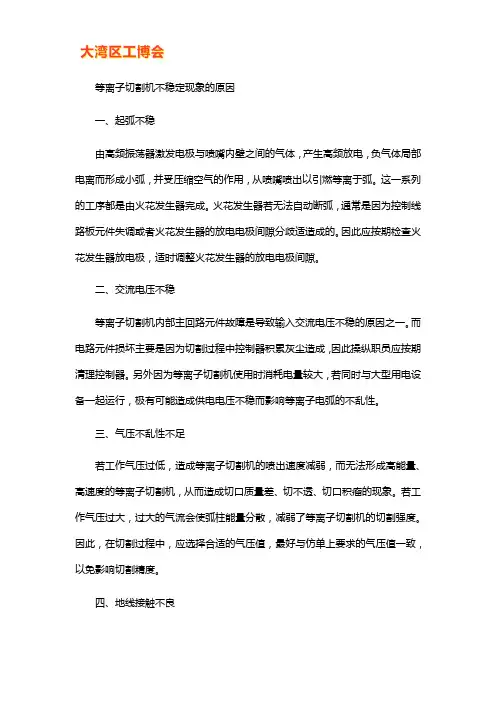

对等离子切割机电弧不稳定故障分析及解决方案 等离子切割机电弧的稳定性直接影响着切割质量，等离子电弧不稳定现象，会导致切口参差不齐、积瘤等缺陷，也会导致控制系统的相关元件寿命降低，喷嘴、电极频繁更换。针对此现象，进行分析并提出解决办法。 1.气压过低 等离子切割机工作时，如工作气压远远低于说明书所要求的气压，这意味着等离子弧的喷出速度减弱，输入空气流量小于规定值，此时不能形成高能量、高速度的等离子弧，从而造成切口质量差、切不透、切口积瘤的现象。 气压不足的原因有：空压机输入空气不足，切割机空气调节阀调压过低，电磁阀内有油污，气路不通畅等。 解决方法：使用前注意观察空压机输出压力显示，如不符合要求，可调整压力或检修空压机。如输入气压已达要求，应检查空气过滤减压阀的调节是否正确，表压显示能否满足切割要求。否则应对空气过滤减压阀进行日常维护保养，确保输入空气干燥、无油污。如果输入空气质量差，会造成电磁阀内产生油污，阀芯开启困难，阀口不能完全打开。另外，割炬喷嘴气压过低，还需更换电磁阀;气路截面变小也会造成气压过低，可按说明书要求更换气管。 2.气压过高 若输入空气压力远远超过0.45MPa，则在形成等离子弧后，过大的气流会吹散集中的弧柱，使弧柱能量分散，减弱了等离子弧的切割强度。造成气压过高的原因有：输入空气调节不当、空气过滤减压阀调节过高或者是空气过滤减压阀失效。 解决方法：检查空压机压力是否调整合适，空压机和空气过滤减压阀的压力是否失调。开机后，如旋转空气过滤减压阀调节开关，表压无变化，说明空气过滤减压阀失灵，需更换。 3.割炬喷嘴和电极烧损 因喷嘴安装不当，如丝扣未上紧，设备各挡位调整不当，需用水冷却的割炬在工作时，未按要求通入流动的冷却水以及频繁起弧，都会造成喷嘴过早损坏。 解决方法：按照切割工件的技术要求，正确调整设备各挡位，检查割炬喷嘴是否安装牢圄，需通冷却水的喷嘴应提前使冷却水循环起来。切割时，根据工件的厚度调整割炬与工件之间的距离。 4.输入交流电压过低 等离子切割机的使用现场有大型用电设施，切割机内部主回路元件故障等，会使输入交流电压过低。 解决方法：检查等离子切割机所接入电网是否有足够的承载能力，电源线规格是否符合要求。等离子切割机安装地点，应远离大型用电设备和经常有电气干扰的地方。使用过程中，要定期清理切割机内灰尘和元件上的污垢，检查电线是否有老化现象等。 5.地线与工件接触不良
