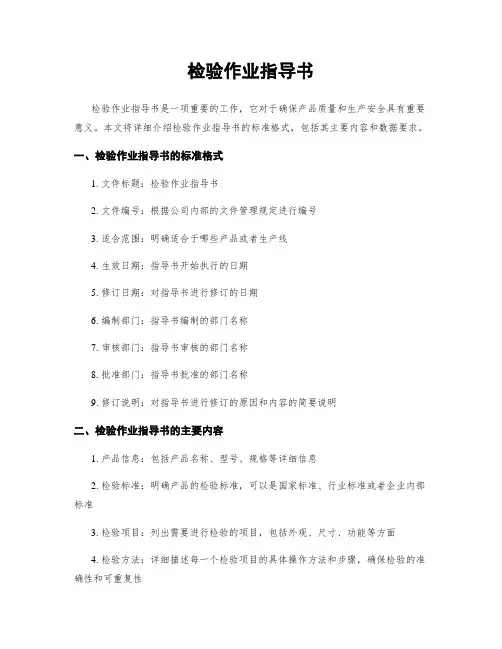

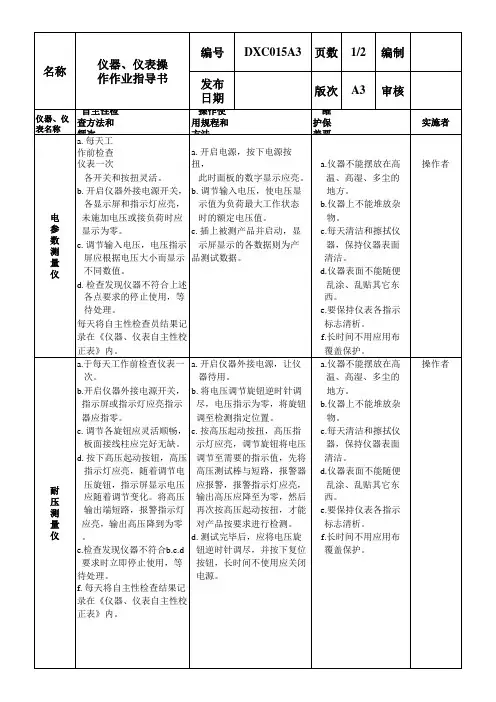

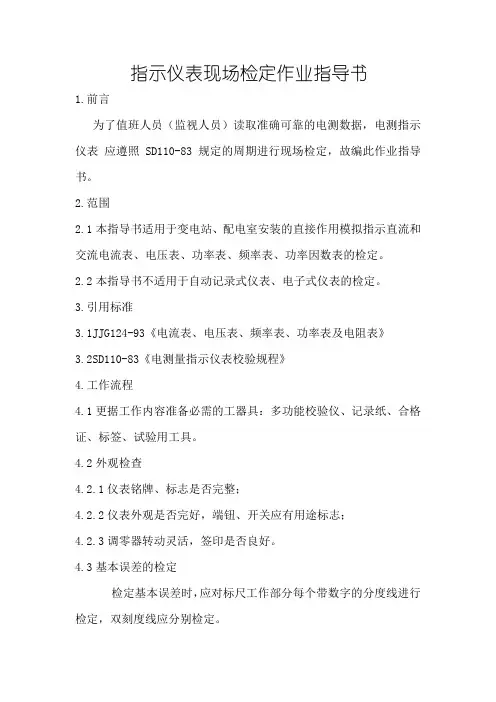

仪器仪表检定作业指导书
1.目的
规范仪器仪表自检,保证检测精度,确保仪器仪表安全使用。
2.范围
适用于各管理处对非国家强制检定仪器仪表的自检。
3.定义
无
4.职责
5.方法及过程控制
5.1检定方法
5.1.1品质管理部按照各管理处仪器仪表的类别,制备经过国家法定检测机构检定的标准检测仪器仪表(母表),用于各管理处非国家强制检定仪器仪表的自检。
5.1.2万用表的检定
检定内容:交流电压500V的档位及电阻档*1K的档位
公司各管理处的万用表只用来检测交流电压220V、380V的电压,因此万用表电压档只需要检定交流电压500V的档位;各管理处工程部万用表的电阻档一般只
用于线路通断的测量,,因此各管理处万用表电阻档只需要检测×1K的档位。
5.1.3钳形电流表的检定
5.1.4兆欧表的检定
热控仪表校验作业指导书附件修改
热控仪表校验作业指导书 一、编制依据 1.1 中南电力设计院关于华电发电有限公司2×600MW级机组安装工程 施工图册; 1.2《电力建设施工质量验收及评价规程》(热工仪表及控制装置)DL/T 5210.4- ; 1.3《电力建设施工及验收技术规范》(热工自动化); 1.4《电力建设安全工作规程》第1部分:火力发电厂; 1.5 省电力建设第二工程公司管理体系文件()及管理作业文件汇编。 二、作业任务 2.1 工程概况及作业范围 华电发电有限公司2×600MW级机组安装工程,我公司主要承建3#机组及公用系统的安装,涉及的热工仪表主要有弹簧管式压力表、智能压力/差压变送器、压力/差压控制器、超声波液位计、铂热电阻、K型热电偶、流量计、双金属温度计及各类工业水质计量器具。 2.2 工程量
三、作业准备及作业环境条件 3.1 作业人员的资格要求、劳动力组织 3.1.1 参加各项单体调校的人员,应经过上级计量主管部门的考核取得 所从事各项检定的合格证书。能够及时做好各项记录正确填写试验报告。 3.1.2 班组长要具备组织协调能力,合理安排各调校项目的人力及施工 进度,对本班的各项工作要全面熟悉。 3.2 校验仪器、仪表配备 3.3 作业环境及应具备条件
3.3.1 校验场所环境达到所需要的要求,校验台搭建完毕满足正常使用需要; 3.3.2 标准仪表齐全达到仪表校验所要求的精度并具有检验证书,使用时在有效期范围内; 3.3.3 工具材料完备,设备清册、校验记录本准备齐全; 3.3.4 校验电源符号规定(有稳压电源装置),开关定值单已下达; 3.3.5 热工仪表及控制装置设备间作好防止破损、受潮、受冻、过热及灰尘侵污措施。 四、施工进度安排 根据热控专业调试需要,根据现场施工情况和设备到货情况,计划于05月15日开工,计划工期82天,于08月05日完工,施工过程见缝插针,合理布置,在保障安全的前提下,确保施工质量工艺与施工进度。为保证整个工程的进度,保证热控设备安装的进度和分系统调试的时间,将在热控相关设备安装开工前完成仪表的校验工作。 五、作业方法及施工要求 5.1 工艺流程图 校验流程图
目录 一、雷氏夹校验作业指导书 ............................... - 2 - 二、水泥胶砂流动度跳桌校验作业指导书............... - 2 - 三、水泥胶砂试模校验作业指导书 ..................... - 3 - 四、水泥胶砂试体养护箱检定作业指导书................ - 3 - 五、水泥快速养护箱校验作业指导书.................... - 5 - 六、水泥标准筛校验作业指导书 ....................... - 6 - 七、水泥负压筛析仪校验作业指导书.................... - 7 - 八、透气法比表面积仪检定作业指导书.................. - 9 - 九、抗折夹具校验作业指导书 ........................ - 12 - 十、火焰光度计校验作业指导书 ...................... - 13 - 十一、测硫仪校验作业指导书 ........................ - 14 - 十二、氯离子测定仪校验作业指导书................... - 15 - 十三、水泥组分测定仪校验作业指导书................. - 16 - 十四、水泥游离钙测定仪校验作业指导书............... - 16 - 十五、灰分挥发分测定仪校验作业指导书............... - 17 -
十六、硫钙铁分析仪校验作业指导书................... - 18 -十七、X荧光分析仪校验作业指导书................... - 19 -十八、常用玻璃量器得校验作业指导书................. - 20 -十九、玻璃液体温度计校验作业指导书................. - 25 -一、雷氏夹校验作业指导书 本方法适用于新购与使用中以及检修后得雷氏夹得校验。 1、技术要求 1、1雷氏夹应由铜质材料制成,外表光滑,无变形。 1、2环模直径30mm,高30mm,模厚0、5mm,切口1、0 mm。 1、3指针长150mm,间距10mm,针直径 2、0mm。 1、4校验时两指针针尖距离增加范围为17、5mm± 2、5mm,且能恢复至原来状态。 2、校验项目及条件 2、1校验项目 2、1、1外观。 2、1、2雷氏夹尺寸。 2、1、3针距及状态。 2、2校验用器具 2、2、1游标卡尺:量程300mm,分度值0、02mm。 2、2、2钢直尺:量程500mm,分度值1mm。 2、2、3砝码:300g。
电能表校验作业指导书 1、适用范围 适用于一般三相三线,三相四线制非直通电能表的校验 2、安全措施 a)保证人身和设备安全,要求校验现场操作人员必须分辨好被 校验电能表的各个端子的位置名称相序等操作时要严谨仔细,防止发生相间短路和触电事故。 b)在校验过程中,如果发现电压或者电压无显示或者显示不全的情况应当立即停止校验,在于被校验电能表断开所有连接线后在进行检查,并用合适的工具测量被校验电表的电压,电流。 C)校验电能表的过程是带电作业,必须设监护人,一人操作,一人监护。校验人员应穿戴好安全帽、绝缘鞋等个人防护用具并要佩戴验电笔钳流表等测量用具。 3、仪器设备 本部门配置的仪器:QY Z-5813便携式多功能三相电能表校验仪。其生产单位是秦皇岛洋洲电器机械有限公司。 4、电能表校验步骤 4.1电能表校验仪的操作流程
首先开启校验仪器电源接好仪器端测试线接好电能表端测试线以及钳表------ 设置检验参数 ------- 校验------ 保 存校验结果——拆除电能表端测试线以及钳表——关闭仪器——拆除仪器端测试线——收拾好放回手提箱 4.2校验电能表的分类 现阶段我公司使用的电能表有两类一是三相四线制的电能表 另一种是三相三线制电能表下面分开介绍校验的接线方法 4.2.1三相三线制电能表接线方法 校验仪的Ua Uc Ub (三相三线测量时B相电压必须接到电压端子的公共端COM电压端子分便接所校电能表的Ua Uc Ub校验仪的AC两项电流分别接入电能表的la Ic .脉冲输入装置插入电能表光电借口,两外一端接入仪器光电端口.接线图如下图所示
4.2.2校验三相四线制电能表的接线方法 校验三相四线制电能表时,将仪器的Ua Ub Uc COM四个电压端子分别接入电能表Ua Ub Uc和Un .仪器的A B C三项电流分别接入la lb Ic 脉冲输入装置接入电能表的光电输出端子上。 接线图如下图所示

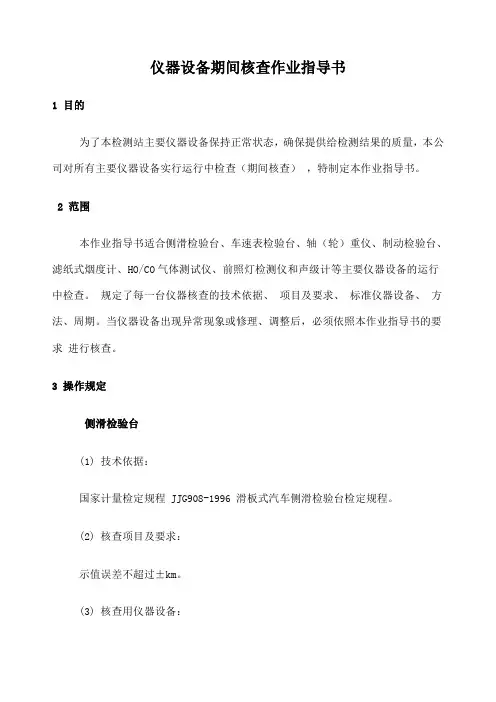

实验室仪器期间核查作业指导书 1、目的 对检测用设备在两次检定之间的技术指标进行期间核查以保持设备校准状态的可信度,确保检测结果准确可靠。 2、适用范围 本中心主要或重要检测仪器设备、现场检测仪器设备的期间核查。 3、职责 3.1质量负责人负责编制年度期间核查计划。 3.2项目负责人具体实施期间核查,检测室负责人负责对核查结果进行确认。 3.3质量监督员负责督促完成期间核查计划。 4、期间核查时机 仪器的期间核查时间间隔一般在仪器的检定或校准周期内进行1~2次核查为宜,当出现以下情况应考虑实施期间核查。 4.1因使用环境条件发生变化,如温度、湿度变化较大,有可能影响仪器的准确性; 4.2在检测过程中,发现可疑数据,对仪器设备提出怀疑时; 4.3遇到重要的检测,如发生重大水质污染事故或委托用户对检测结果有争议时。 5、期间核查方法
5.1使用有证标准物质进行核查,标准物质包括各种标准样品,如pH计、电导率仪等采用定值溶液进行核查。使用标准物质核查时应注意所用的标准物质的量值能够溯源,并且有效。 5.2使用仪器附带设备核查,仪器带有的自动校准系统可以用来核查。如电子天平自带的标准工作砝码能够自动校准。 5.3仪器设备之间的比对,实验室中有多台相同或类似的仪器设备,可以同另一台相同或更高精度的仪器设备进行比对。 5.4使用不同检测方法进行比对,如溶解氧仪采用碘量法进行比对。 5.5对保留样品量值重新测量,只要保留的样品性能稳定,可以用来作为期间核查的核查标准。如对无校准源的放射性检测仪器使用特定的样品。 5.6检测标准方法、技术规定中有关要求和方法,可以直接作为期间核查的方法。 5.7期间核查可以参照仪器设备检定规程操作,采用其中需要核查的部分(常用仪器设备检定规程见表1)。如果没有该类仪器设备的检定规程,还可以参照类似仪器设备的检定规程。 表1
电能表现场检验作业指导书 1适用范围 本作业指导书适用于电能表的现场首检、周期检验和用户申验。 2检验依据 国家电网公司电力安全工作规程(国家电网安监[2009]664号) 关于印发《低压电能表装拆安全措施(试行)》的通知(营计〔2011〕57号) 电能计量装置技术管理规程 DL/T 448-2000 关于规范用户申验业务电能表现场检验工作的通知(闽电营销(2009)884号)3检验条件 3.1环境温度:(0~35)℃相对湿度:≤85% 3.2现场检验时,当负荷电流低于被检电能表标定电流的10%或功率因数低于0.5时,除误差检验不宜开展外,其它检验项目,如电能表接线正确性、电能表功能检查等仍应开展。 3.3负荷相对稳定。 4安全工作要求 4.1填用工作票(含低压工作任务单等),并严格遵守《国家电网公司电力安全工作规程》相关规定。 4.2参照《低压电能表装拆安全措施(试行)》要求做好安全措施。 4.3至少有两人一起工作,其中一人进行监护。 4.4配置并正确使用合格的安全工器具。 4.5测试仪和试验端子之间的连接导线应有良好的绝缘,中间不允许有接头。 4.6在接通和断开电流端子时,必须用仪表进行监控。 4.7电压互感器二次回路严禁短路,电流互感器二次回路严禁开路。 4.8现场检验应使用具有漏电及过流保护功能的电源插座。 5检验设备 5.1 0.05级及以上三相电能表现场测试仪(以下简称测试仪); 5.2 0.2级及以上单相电能表现场测试仪(以下简称测试仪) 5.3数字万用表; 5.4相序相位表。 6工作程序 -3-
6.1首检 6.1.1办理第二种工作票(或工作任务单)。 6.1.2注意工作区域与带电设备应保持足够的安全距离。防止误碰开关等操作设备。 6.1.3检查电能表、失压仪等设备是否完好无损。外观整洁无裂痕,标志清晰,螺 丝、接线等接触良好。 6.1.4检查被检电能表接线是否正确,推荐用双钳相位伏安表,六角图法检查。 6.1.5具备辅助电源的测试仪,先打开电源开关通电预热。 6.1.6按极性、相别标志将测试仪测试导线接入电压、电流回路。 6.1.7用万用表检查测试仪的电压、电流回路,电流二次回路不应开路,电压二次 回路不应短路。 6.1.8根据现场电能表的电压、最大电流(最大值)规格,手动选择测试仪合适的 电压、电流量程,接线方式,设置电表脉冲常数,选择误差测量功能。 6.1.9打开试验接线盒罩壳,先串联接入测试仪电流回路,再并联接入电压回路, 确认接线正确、牢固可靠。 6.1.10逐相缓慢打开接线盒电流回路的短路片,同时监视测试仪的电流指示,确认 电流回路未开路后,再完全打开短路片,记录电压、电流值。 6.1.11待电压、电流值稳定后,再次手动选择合适的电压、电流量程或切换回自动 量程模式,采用光电或脉冲取样方式进行现场检验。 6.1.12在测试仪达到热稳定后,且在负荷相对稳定的状态下,测量误差。测量次数 一般不得少于2次,取其平均值作为测量结果。当测量结果在最大允许值的80%~120%时,至少应再增加2次测量,取多次测量数据的平均值作为测量结果。测量结果不应超过被检表等级指标。 6.1.13恢复接线盒电流回路的短路片,并确认短接可靠。 6.1.14先拆除电压回路,再拆除电流回路接线,恢复试验接线盒罩壳。 6.1.15拆下脉冲线,检查被检电能表的显示是否正常。 6.1.16关闭测试仪电源。 6.1.17电能表功能检查(适用于多功能表) (1)检查电能表的显示、按钮是否正常。 (2)电能表内部时钟检查。检查被检电能表内的日历时钟,日历应与当前日期一致,时间与北京时间相差应小于等于3min。 (3)电池检查。检查电能表是否存时钟电池欠压、停电抄表电池欠压指示。 (4)失压记录检查。检查多功能电能表事件记录寄存器,并记录所计的失压次-4-
目录 1.编制依据 (3) 2.目的及适用范围 (3) 3.工程进度及工程量 (3) 4.资源配置 (3) 5.检定程序和检定方法 (4) 6.质量要求及控制标准 (7) 7.安全、环境措施 (8) 8.记录 (8)
1.编制依据 1.1压力变送器检定规程(JJG882-94)。 1.2火电施工及验收技术规范(SDJ279-90)。 1.3火电施工质量检验及评定标准。 1.4电力建设施工工作规程、有关设计图纸及说明书。 2.目的及适用范围 2.1目的: 本作业指导书编制的目的是为了规范调试人员的工作过程,减 小人为误差。 2.2使用范围:适用范围涵盖各工程设计安装的所有压力、差压及流量变 送器。 3.工程进度及工程量 3.1工程进度 根据工程决定其工程进度,用横道图表示。 3.2工程量 主要参考图纸 F253S-K0107 4.资源配置 4.1人员配置 整个调试过程应配置有压力、差压及流量变送器检定资格的检定员2-4人。 4.2仪器仪表配置
5.检定程序和检定方法 5.1技术要求 5.1.1变送器的标牌应完整、清晰、应注明产品名称、型号、规格、测量 范围等主要技术指标,高、低压容室应有明显标记。还应标明制造 厂名、出厂编号。 5.1.2变送器的各部件应装配牢固,不得有影响计量性能的松动、损伤等 缺陷。 5.1.3变送器的最大允许基本误差和回程误差不应超过准确度等级的要 求。 5.1.4变送器的测量部分在承受测量上限压力(差压变送器为额定工作压 力)时,不得有泄漏和损坏现象。 5.1.5差压变送器静压影响应不超过制造厂企业标准的规定值。 5.2检定条件
测量仪器操作规程
测量仪器操作规程 2016年3月
目录 水准仪操作规程 (2) 经纬仪操作规程 (4) 全站仪操作规程 (8) GPS操作规程 (11)
水准仪操作规程 1.目的和适用范围 为了正确使用测量仪器,确保仪器的完好率和利用率,适用于本项目所有水准仪的操作。 2.引用标准:使用说明书 3.进行水准标高测量时,应按以下操作规程使用: 3.1整平 先将三脚架两只铁脚踩入土中,观测者操纵三脚架的一条腿前、后、左、右移动,直到圆水准气泡基本居中时,固定这条腿不动,然后调节三个脚螺旋使气泡完全居中(仪器内设自动安平)。 3.2瞄准 先转动目镜对光螺旋,使十字丝的成像清晰,然后放松固定螺旋,用望远镜筒外的缺口和准星瞄准水准尺,粗略地进行物镜对光,当在望远镜内看到水准尺像时,即将固定螺旋固定,转动微动螺旋,使十字丝纵丝靠近水准尺的一侧。 3.3读数 读数时要按由小到大的方向,应先用十字丝横丝估读出毫米数,然后再读米、分米、厘米数。 4.进行水准标高测量前注意事项: 4.1检查水准仪及配套工具是否带齐,包括测量尺、脚架、水准点标高资料等。 4.2架设时,应先把脚架螺旋旋紧,在地面上踩紧脚架。对水准仪进行精平调整,对后视水准点后进行标高测量。 4.3在标高测量时,须转点搬移过程中,应检查好仪器的螺旋是否拧紧,防止掉损仪器。 5.水准仪自检规程 5.1圆水准器的检验和校正: 5.1.1检验方法:
①转动脚螺旋使圆水准气泡居中; ②将仪器旋转180度,如气泡居中,则正常,否则需校正。 5.1.2校正方法: ①首先整平仪器,使圆水准气泡居中,旋转180度,调整脚螺 旋,使气泡退回到偏离量的一半; ②松开圆水准仪的固定螺旋,用拔针,拔动圆水准器的校正螺 丝,使气泡居中; 重复第②步直到,仪器转到任何位置,圆水准气液始终居中。 5.2I角的检验与校正 5.2.1检验方法: ①在平坦地面上选取相距100m的高差为ΔHA、ΔHB两点; ②将水准仪置于A、B两点之间,在距A或B点,1m处测其高差Δ H′ ③若ΔH=ΔH′则正常,否则需校正。 5.2.2校正方法: ①将需校正的仪器整平置于A、B之间的A 端或B 端,在A 尺 上读出a1; ②然后读出B尺,其读数为a1+ΔH′,用拔针拔动校正螺旋使 a1+ΔH′=a1+ΔH 重复以上步骤,使仪器放任一位置,a1+ΔH′=a1+ΔH。 5.3十字丝的检验与校正 5.3.1检验方法: ①整平仪器,将横丝对准一固定点;
一、工程概况 热电厂新建工程2*480t/h锅炉设备设有锅炉本体、烟风系统、主汽、抽汽、凝结水、循环水、加热器疏水、汽机油、汽机发电机本体、除氧给水、电动给水泵本体、压缩空气、工业水等热工检测控制系统。 本工程仪表包括:压力/差压变送器、热阻、热偶温度仪表、执行机构、分析仪表、压力/差压开关、压力表、料位、机械量测量仪表和集散控制系统部分等。仪表及集散控制系统由锅炉、汽机厂家,北京和利时工控公司和其它单位成套供货。 二、编制目的: 为了保证国家有关计量量值的正确传递,试验过程的受控,检测方法的规范化;针对试验人员特编制该套作业指导书,以此实现试验结果的有效性、准确性和正确性;为机组正常、安全运行打下基础。 三、编制依据: 1、《自动化仪表工程施工及验收规范》GB50093—2002 2、《自动化仪表质量检验及评定标准》GB1309 3、《电力建设施工及验收技术规范》热工自动化篇 DL/T5190.5—2004 4、《火电施工质量检验及评定标准》(热工仪表及控制装置篇)1996年版 5、《火电发电厂热工自动化试验室设计标准》DL5004-91 6、工程中设计院所提供仪表专业图纸、设计技术文件 7、工程所选用仪表的技术说明书、所随技术资料及对应检定规程。 四、试验应具备的条件及要求: 1试验用的标准仪表和仪器应具备有效的检定合格证书,其基本误差的绝对值不应超过被校仪表基本误差绝对值的1/3,当被校仪表准确度等级高于0.5级时按0.5级选择标准器;现场试验人员 应具有国家计量部门颁发的计量试验资格证书。 2仪表的检查校准和试验应在室内进行,现场试验室应具备下列条件:室内清洁、安静、光线充足、无振动、无对仪表及线路的电磁干扰;室内温度应保持在20±5℃,相对湿度不大于85%RH; 仪表试验的电源应稳定220VAC、48VDC电源波动不应超过±10%,24VDC电源波动不应超过±5%; 气源应清洁、干燥、露点至少比最低环境温度低10℃,气源压力波动不应超过额定值的±10%。 33、仪表及装置在试验前应作检查并达到下列要求:外观完整无损、附件齐全、表内零件无脱落和 损坏、铭牌清楚、封印完好、型号和材质应符合设计规定;检验用的连接线路、管路正确可靠; 电气绝缘符合国家标准、国家计量规程或仪表安装使用说明书的规定。 五、安全生产要点: 1、合理利用安全三宝,本着“安全第一, 预防为主”的原则,精心施工. 2、所有用电设备必须加漏电保护器,以防触电. 3、在仪器仪表搬运过程中应小心谨慎,以免造成不必要的损坏. 4、严格按照仪表校验程序进行作业,并有人监护以免发生人身伤害和设备损坏事故. 5、试验所产生的废弃物要严格按照国家有关规定分类妥善处理,以免对环境造成污染。
0.05级三相电能表现场校验仪技术规范 1、适用范围 本技术规范规定了0.05级三相电能表现场校验仪的功能、性能等技术要求,适用于广东电网公司云浮供电局0.05级三相电能表现场校验仪的评价、检测以及验收等,其他等级的电能表现场校验仪可参照使用。 2、应遵循的主要标准 除本招标书中规定的技术参数和要求外,其余均应遵循最新版本的国家标准、电力行业标准,这是对设备的最低要求。如果供方有自己的标准或规范,应提供标准或规范文本,但原则上采用更高要求的标准。 参照标准: DL/T826-2002 《交流电能表现场测试仪》 JJF1055-1997 《交流电能表现场校准技术规范》 DL/T 585-1995《电子式标准电能表技术条件》 DL/T 645-1997《多功能电能表通信规约》 DL/T 645-2007《多功能电能表通信协议》 广东电网公司负荷管理终端通讯规约 广东电网公司配变监测计量终端通讯规约 电能计量装置现场检验作业指导书 3、技术要求 3.1 标准的电量值 3.1.1 标准参比电压:三相:57.7,100,220,380V,可自动换档。 3.1.2 标准的基本电流: 1,5A。 3.1.3 额定输入电流(I) 端子直接输入:0-5A 电能准确度:0.05% 功率准确度:0.05% 电流准确度:0.05% 钳表标准配置:0-5A 电能准确度:0.2% 功率准确度:0.2% 电流准确度:0.2% 钳表可选配:100A,500A,1000A 3.2 功能要求 3.2.1基本测量功能 比较法校验电能表、终端的误差。可以现场检验三相各类电子式、感应式有功、无功电能表;也可现场检验单相电子式、感应式电能表。 可实现主副电能表误差同时校验。 多功能电能表的有功和无功误差同时校验,可通过485或红外接口抄读电表数据(电能读数、日期、时间等)并保存。 负荷管理终端、配变监测计量终端的有功和无功误差同时校验,可通过485或红外接口抄读终端数据(电能读数、日期、时间等)并保存。 误差校验方式应有手动控制、光电控制、电脉冲控制三种方式。 3.2.2 具有RS485、RS232、远红外、USB等标准通信接口。 3.2.3触摸屏手写输入。要求触摸灵敏度高、手写识别率高,并支持汉字识别,方便现场录入客户资料。

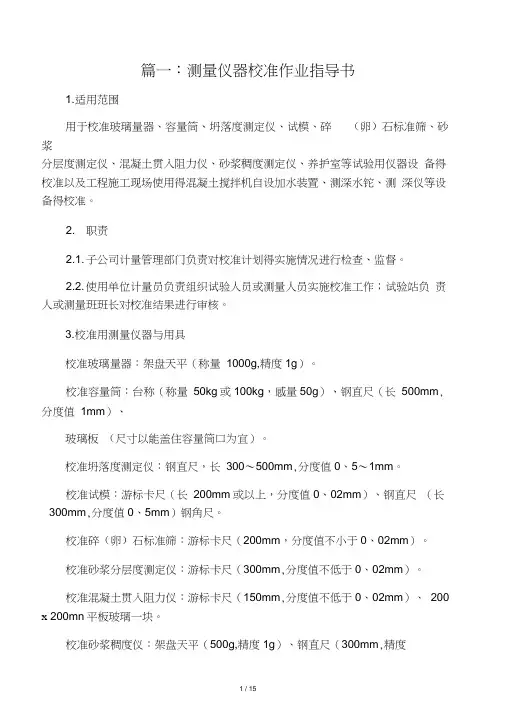

篇一:测量仪器校准作业指导书 1 适用范围 用于校准玻璃量器、容量筒、坍落度测定仪、试模、碎(卵)石标准筛、砂浆分层度测定 仪、混凝土贯入阻力仪、砂浆稠度测定仪、养护室等试验用仪器设备的校准以及工程施工现场使用的混凝土搅拌机自设加水装置、测深水铊、测深仪等设备的校准。 2 职责 2.1 子公司计量管理部门负责对校准计划的实施情况进行检查、监督。 2.2 使用单位计量员负责组织试验人员或测量人员实施校准工作;试验站负责人或测 量班班长对校准结果进行审核。 3 校准用测量仪器和用具 校准玻璃量器:架盘天平(称量1000g,精度1g)。 校准容量筒:台称(称量50kg或100kg,感量50g)、钢直尺(长 500mm,分度值 1mm)、 玻璃板(尺寸以能盖住容量筒口为宜)。 校准坍落度测定仪:钢直尺,长300~500mm,分度值0.5~1mm。 校准试模:游标卡尺(长200mm或以上,分度值0.02mm)、钢直尺(长 300mm,分度值 0.5mm)钢角尺。 校准碎(卵)石标准筛:游标卡尺(200mm,分度值不小于0.02mm)。 校准砂浆分层度测定仪:游标卡尺(300mm,分度值不低于0.02mm)。 校准混凝土贯入阻力仪:游标卡尺(150mm,分度值不低于0.02mm)、200×200mm 平板玻璃一块。 校准砂浆稠度仪:架盘天平(500g,精度1g)、钢直尺(300mm,精度1mm)。 校准混凝土搅拌机加水装置:台称、秒表(或带秒针的手表)、铁桶(或容器)。 校准养护室温度、相对湿度:干、湿温度计和时钟。 校准测深水铊、测深仪:钢卷尺(30m)1把。 校准用测量仪器需经确认合格。 4 玻璃量器校准实施步骤 4.1 外观检查:目测检查玻璃量器有无损坏,是否干净,刻度线是否清淅。 4.2 玻璃量器容积的校准: ⑴记录校准环境温度(最好控制在20±3℃范围内)。准备校准用的蒸馏水或食用自来水。 ⑵量器称重; ⑶将校准用水装入量器内至标称容积的刻线处,称重。⑷⑵、⑶项操作不少于2次,取其平均值为最终值。 4.3 结果评定: 量器无损坏,刻度线清晰,容积偏差在±1%以内为合格。结果评定应予以标识。 4.4玻璃量器的校准为一次性校准。 5 容量筒校准实施步骤 5.1 外观检查:目测检查容量筒有无损坏变形。 5.2 容量筒尺寸测量:用钢直尺在相互垂直的方向测量容量筒直径,取平均值。沿容量筒内边沿测量容量筒高度,每120°测量一点,共测三点,取平均值。 5.3 容量筒容积校核:记录环境温度(最好控制在 20±3℃范围内)称取容量筒和玻璃板重量;然后将容量筒装满饮用水,用玻璃板紧贴筒口滑移排去多余的水和水泡,擦干筒外壁水份后称重。进行2次,取平均值。 5.4 结果评定: 以5.2测得的容量筒尺寸计算其容积,参照以5.3称重法校核的容积,容积偏差在±1%以
电子式电能表检定作业指导书
电子式电能表检定作业指导书 1人员组织:两人以上作业,持有上岗证及电能表检定员证;一人操作,一人监护。 2工作条件: 2.1检定工作场所应光线充分、清洁。 2.2检定各级电能表时条件及其偏差允许值应不超过JJG596-1999的规定。 2.3无可觉察的振动。 2.4无较强的电磁干扰,如电火花、辐射源等。 2.5检定三相电能表时,三相电流、电压相序应符合接线图的规定。三相电流、 电压系统应基本对称,对称度符合超过JJG596-1999的规定。 2.6用标准表法检定电能表所用的检定装置的误差以及装置对电能的测量误差 和评定测量重复性的标准偏差估计值不超过JJG596-1999的规定。 2.7各监视仪表的准确度等级和各仪表常见示值的相对误差及每次测量期间的 负载功率稳定度满足JJG596-1999的规定。 2.8确定日计时误差、时段投切误差和需量周期误差时,标准时钟的准确度应 优于被检误差的1/10。 3 主要工、器具及材料:
(1)万用表1块; (2)2、4寸十字螺丝刀各1把; (3) 2、4寸一字螺丝刀各1把; (4)尖嘴钳1把; (5)斜口钳1把; (6)镊子1把; (7)毛刷1把。 4检查校验设备的控制部分、调节部分、监视部分、电源并比对设备。 5直观检查被试表是否符合规定。 6潜动试验:电压回路加参比电压(对三相电能表加对称的三相参比电压), 电流回路中无电流时,电子式电能表在启动电流下产生1个脉冲的10倍时间 内,输出不得多于一个脉冲。 7启动试验:标准电能表和安装式电能表,在参比电压、参比频率和功率因数 为1的条件下,负载电流升到下表的规定值后,标准电能表应启动并连续累 计计数,安装式电能表应有脉冲输出或代表电能输出的指示灯闪烁。 电能表启动电流
篇一: 测量仪器校准作业指导书 1.适用范围 用于校准玻璃量器、容量筒、坍落度测定仪、试模、碎(卵)石标准筛、砂浆分层度测定 仪、混凝土贯入阻力仪、砂浆稠度测定仪、养护室等试验用仪器设备的校准以及工程施工现 场使用的混凝土搅拌机自设加水装置、测深水铊、测深仪等设备的校准。 2.职责 2.1.子公司计量管理部门负责对校准计划的实施情况进行检查、监 督。 2.2.使用单位计量员负责组织试验人员或测量人员实施校准工作; 试验站负责人或测 量班班长对校准结果进行审核。 3.校准用测量仪器和用具 校准玻璃量器: 架盘天平( 称量1000g, 精度1g) 。 校准容量筒: 台称( 称量50kg或100kg, 感量50g) 、钢直尺( 长500mm, 分度值 1mm) 、 玻璃板(尺寸以能盖住容量筒口为宜) 。 校准坍落度测定仪: 钢直尺, 长300~500mm, 分度值0.5~1mm。
校准试模: 游标卡尺( 长200mm或以上, 分度值0.02mm) 、钢直尺( 长 300mm, 分度值 0.5mm) 钢角尺。 校准碎(卵)石标准筛: 游标卡尺( 200mm, 分度值不小于0.02mm) 。校准砂浆分层度测定仪: 游标卡尺( 300mm, 分度值不低于 0.02mm) 。 校准混凝土贯入阻力仪: 游标卡尺( 150mm, 分度值不低于 0.02mm) 、200×200mm 平板玻璃一块。 校准砂浆稠度仪: 架盘天平( 500g, 精度1g) 、钢直尺( 300mm, 精度1mm) 。 校准混凝土搅拌机加水装置: 台称、秒表( 或带秒针的手表) 、 铁桶( 或容器) 。 校准养护室温度、相对湿度: 干、湿温度计和时钟。 校准测深水铊、测深仪: 钢卷尺( 30m) 1把。 校准用测量仪器需经确认合格。 4.玻璃量器校准实施步骤 4.1.外观检查: 目测检查玻璃量器有无损坏, 是否干净, 刻度线是 否清淅。 4.2.玻璃量器容积的校准: ⑴ 记录校准环境温度( 最好控制在20±3℃范围内) 。准备校准用的蒸馏水或食用自来水。
电能表现场检验作业指导书 一、总则 1、适应范围 本作业指导书适应于新装及运行中高供高计的电力用户和发、供电企业间用于电量交易的电能计量装置的现场检验。 2、引用的标准和规程 a.JJG313-1994《测量用电流互感器检定规程》 b.JJG314-1994《测量用电压互感器检定规程》 c.JJG169-1993《互感器校验仪检定规程》 d.JJG1027-1991《测量误差及数据处理》 e.DL409-1991《电业安全工作规程》 f.DL/T448-2000《电能计量装置技术管理规程》 g.SD109-83《电能计量装置检验规程》 h.DL/T614-1997《多功能电能表》 i.DL/T725-2000《电力用电流互感器订货技术条件》 j.DL/T726-2000《电力用电压互感器订货技术条件》 k.JB/T5473-1991《仪用电压互感器》 3、名词和术语 3.1电能计量装置: 直接与电网连接用于计量电能量的一套装置,包括了电能表、计量用电压、电流互感器以及连接它们的二次回路的全部或其中的一部分。 3.2电能计量装置现场检验: 对电能计量装置在安装现场实际工作状态下实施的在线(电能表、电压互感器二次压降)或离线(电流、电压互感器)检测。 3.3电压互感器二次实际负荷: 电压互感器在实际运行中,二次所接的测量仪器以及二次电缆问及其与地线间电容组成的总导纳。
3.4电流互感器二次实际负荷: 电流互感器在实际运行中,二次所接测量仪器的阻抗、二次电缆和接点电阻的总有效阻抗。 3.5电压互感器二次回路压降 由于电压互感器二次回路电缆的电阻、刀闸和接点电阻造成相对于电压互感器二次端子与接入电能表对应端子之间的电压差,它是一个交流向量。 3.6合成误差: 计量用电流、电压互感器的比差和角差以及计量用电压互感器二次回路压降的正交分量、同相分量在测量功率时的误差合成。 3.7综合误差: 电能表误差和计量用互感器以及计量用电压互感器二次回路压降合成误差的代数和。 二、安全工作的一般要求 1、基本要求 1.1为了保证工作人员在现场试验中的人身安全和电力系统发、供、配电气设备的安全运行,必须严格执行《国家电网公司电力安全工作规程(变电站和发电厂电气部分)》。 1.2电气设备分为高压和低压两种: 高压电气设备:电压等级在1000V及以上者: 低压电气设备:电压等级在1000V以下者。 1.3工作人员工作中正常活动范围与带电设备的安全距离 电压等级(kV〉安全距离(m) 10及以下 0.35 20一35 0.60 60-110 1.50 220 3.00 330 4.00
