《房屋钢结构》课程复习资料

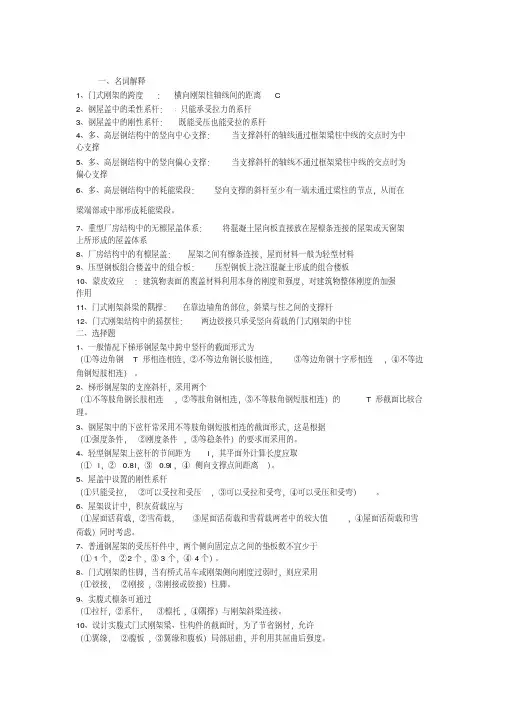

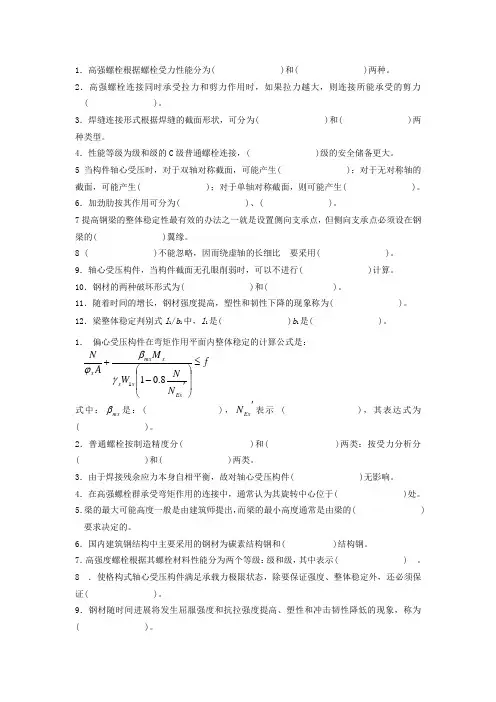

一、填空题：
1.门式刚架轻型房屋屋面坡度宜取，在雨水较多的地区取其中的较大值。
2.在设置柱间支撑的开间，应同时设置，以构成几何不变体系。
3.当端部支撑设在端部第二个开间时，在第一个开间的相应位置应设置系杆。
4.冷弯薄壁构件设计时，为了节省钢材，允许板件，并利用其强度进行设计。
5.当实腹式刚架斜梁的下翼缘受压时，必须在受压翼缘两侧布置。
6.钢屋架中的杆件一般是由双角钢组成，为使两个角钢组成的杆件起整体作用，应设置。
7.屋架上弦杆为压杆，其承载能力由控制；下弦杆为拉杆，其截面尺寸由确定。
8.梯形钢屋架，除端腹杆以外的一般腹杆，在屋架平面内的计算长度L ox= L，在屋架平面外的
计算长度L oy= L，其中L为杆件的几何长度。
9.拉条的作用是。
10.实腹式檩条可通过檩托与刚架斜梁连接，设置檩托的目的是。
11.屋架的中央竖杆常和垂直支撑相连，一般做成十字形截面，这时它的计算长度是。
12.设计吊车梁时，对于构造细部应尽可能选用疲劳强度高的连接型式，例如吊车梁腹板与上翼缘的连接
应采用焊缝。
13.屋架上弦横向水平支撑之间的距离不宜大于。
14.桁架弦杆在桁架平面外的计算长度应取之间的距离。
15.能承受压力的系杆是系杆，只能承受拉力而不能承受压力的系杆是系杆。
16.普通钢屋架的受压杆件中，两个侧向固定点之间的垫板数不宜少于个。
17.吊车梁承受桥式吊车产生的三个方向荷载作用，即、和。
18.门式刚架的构件和围护结构温度伸缩缝区段规定为：纵向不大于，横向不大于，
超过规定则需设置。
19.高层建筑一般由荷载控制设计，大跨度结构一般由荷载控制设计。
20.压型钢板组合楼板中，钢梁上翼缘通长设置栓钉连接件，主要目的是保证楼板和钢梁之间能可靠地传
递。
21.钢屋架的外形主要有、和三种形状。
22.螺栓球节点的球径由、和等决定。
23.钢屋架中的杆件一般是由双角钢组成，为使两个角钢组成的杆件起整体作用，应设置。
24.屋架节点板上，腹杆与弦杆以及腹杆与腹杆之间的间隙应不小于。
二、不定项选择题：
1.梯形钢屋架受压杆件．其合理截面形式，应使所选截面尽量满足( )的要求。 [ ]
A.等稳定
B.等刚度
C.等强度
D.计算长度相等
2.普通钢屋架的受压杆件中，两个侧向固定点之间 [ ]
A.垫板数不宜少于两个
B.垫板数不宜少于一个
C.垫板数不宜多于两个
D.可不设垫板
3.梯形钢屋架节点板的厚度，是根据( )来选定的。 [ ]
A.支座竖杆中的内力
B.下弦杆中的最大内力
C.上弦杆中的最大内力
D.腹杆中的最大内力
4.槽钢檩条的每一端一般用下列哪一项连于预先焊在屋架上弦的短角钢(檩托)上？ [ ]
A.一个普通螺栓
B.两个普通螺栓
C.安装焊缝
D.一个高强螺
5.十字交叉形柱间支撑，采用单角钢且两杆在交叉点不中断，支撑两端节点中心间距(交
叉点不作为节点)为L.,按拉杆设计时，支撑平面外的计算长度应为下列何项所示？ [ ]
A.0.5L
B.0.7L
C.0.9L
D.1.0L
6.屋架上弦横向水平支撑之间的距离不宜大于 [ ]
A.120m
B.80m
C.60m
D.40m
7.门式刚架的柱脚，当有桥式吊车或刚架侧向刚度过弱时，则应采用( )柱脚。 [ ]
A.铰接
B.刚接
C.刚接或铰接
8.当实腹式刚架斜梁的下翼缘受压时，必须在受压翼缘两侧布置 [ ]
A.拉杆
B.系杆
C.檩托
D.隅撑
9.门式刚架轻型房屋屋面坡度宜取( )，在雨水较多的地区取其中的较大值。 [ ]
A.1/20—1/8
B.1/30—1/8
C.1/20—1/5
D.1/30—1/5
10.螺栓排列应符合构造要求，通常螺栓端距不应小于( )倍螺栓孔径，两排螺栓之间的最小距离为( )
倍螺栓直径。 [ ]
A.2
B.3
C.4
D.5
11.梯形屋架下弦杆常用截面形式是两个 [ ]
A.不等边角钢短边相连，短边尖向下
B.不等边角钢短边相连，短边尖向上
C.不等边角钢长边相连，长边尖向下
D.等边角钢相连
12.根据吊车梁所受荷载作用，对于吊车额定起重量Q≤30t，跨度l≤6m，工作级别为Al～A5的吊车梁，
宜采用( )的办法，用来承受吊车的横向水平力。 [ ]
A.加强上翼缘
B.加强下翼缘
C.设制动梁
D.设制动桁架
13.当采用压型钢板轻型屋面时,屋面竖向均布活荷载的标准值(按水平投影面积计算)应取( )；对受荷水
平投影面积超过 60m2的刚架结构，计算时采用的竖向均布活荷载标准值可取 [ ]
A.0.5kN／m2
B.0.4kN／m2
C.0.3kN／m2
D.0.2kN／m2
14.屋架下弦纵向水平支撑一般布置在屋架的 [ ]
A.端竖杆处
B.下弦中间
C.下弦端节间
D.斜腹杆处
15.实腹式檩条可通过( )与刚架斜梁连接。 [ ]
A.拉杆
B.系杆
C.檩托
D.隅撑
16.屋架设计中，积灰荷载应与( )同时考虑。 [ ]
A.屋面活荷载
B.雪荷载
C.屋面活荷载和雪荷载两者中的较大值
D.屋面活荷载和雪荷载
17.在设置柱间支撑的开间，应同时设置( )，以构成几何不变体系。 [ ]
A.屋盖纵向支撑
B.屋盖横向支撑
C.刚性系杆
D.柔性系杆
18.屋架上弦杆为压杆，其承载能力由( )控制；下弦杆为拉杆，其截面尺寸由( )确定。 [ ]
A.强度
B.刚度
C.整体稳定
D.局部稳定
三、问答题：
1.试述屋面支撑的种类及作用。
2.试述空间杆系有限元法的基本假定。
3.试述上弦横向水平支撑的作用及布置要求。
4.简述轻型门式钢架结构中屋面檩条的布置原则
5.简述轻型门式钢架结构中支撑和刚性系杆的布置原则。
6.为何冷弯薄壁构件在其强度和稳定性计算公式中截面特性以有效截面为准。
7.为什么上弦杆采用不等边角钢短肢相并的T型截面；为什么支座斜腹杆采用不等边角钢长肢相并的T型
截面。
8.简述单层门式刚架结构和钢筋混凝土结构相比具有的特点。
9.举出两种常见的网壳结构的基本形式，并简述其特点。
10.高层钢结构体系的主要类型。
11.在进行梯形屋架设计时，为什么要考虑半跨荷载作用？
12.变截面门式刚架为什么不能用塑性设计?
13.为减小风压作用，多高层房屋结构应采用怎样的平面形式，为减小风荷载下扭转振动呢?
四、作图题：
1.完成下列主次梁铰接和刚接连接。
2.分别绘出铰接和刚接柱脚节点。
3.完成下图中的下弦拼接节点。
4.完成下图中的上弦拼接节点。
五、计算题：
1.图示梯形物架由Q235钢材制作。已知斜腹杆AB 所受拉力为150kN ，几何长度L=3400mm ，杆件采用2L50 X
5角钢，其截面面积A=9.6cm 2，绕x ，y 轴的回转半径分别为i x =1.53cm ，i y =2.38cm ，设计强度f=215N/mm 2，
[λ]=350，试确定在此条件下AB 杆是否能够满足要求。
2.如图所示，一梁柱刚接节点，钢材均为Q235，梁截面尺寸如图所示。其翼缘经焊透的对接焊缝与柱相连（焊接时未用引弧板），腹板通过10.9及摩擦型高强螺栓M20和角钢连接于柱.计算时可假定翼缘焊缝与腹板螺栓孔在同一截面,该截面弯矩与剪力设计值分别为100kN·m和42kN 。焊缝抗拉、抗压和抗弯
强度设计值均为215kN/mm 2,抗剪强度设计值为125kN/mm 2，螺栓预应力为155kN ，抗滑移系数为0.45。
（1）试验算翼缘焊缝的连接是否满足强度要求；
（2）试验算腹板螺栓的连接是否满足强度要求。 M20高强螺栓
厚10垫板do=22δ=8L =80*82009090454512
200200
6
3.轴心受压柱，轴心压力设计值（包括自重）为3000kN，两端铰接。钢材为Q235钢，要求确定底板尺寸B 及靴梁高度h。已知：基础混凝土局部承压强度设计值fc=8N/mm2,底板单个锚栓孔面积A0=594mm2,靴梁厚度14mm，与柱焊接角焊缝h f=10mm,f w f=160N/mm2。
4.一实腹式轴心受压柱，承受轴压力3500kN（设计值），计算长度l ox=10m，l oy=5m，截面为焊接组合工字形，尺寸如图所示，翼缘为剪切边，钢材为Q235，容许长细比［λ］＝150。要求：
（1）验算整体稳定性
（2）验算局部稳定性
参考答案
一、填空题：
1.1/20-1/8
2.屋盖横向支撑
3.刚性
4.受压屈曲，屈曲后强度
5.隅撑
6.垫板
7.稳定，强度
8.0.8，1.0
9.防止檩条变形和扭转并且提供x轴方向的中间支撑10.为了防止檩条端部截面的扭转，以增强其整体稳定性。 11.0.9L 12.焊透的k型坡口焊缝13.60m 14.横向支撑点 15.刚性，柔性 16.2 17.竖向荷载，横向水平荷载、纵向水平荷载18.300m、150m、伸缩缝 19.水平、竖向 20.水平剪力 21.三角形、梯形、平行弦杆
22.螺栓直径、螺栓拧入球体的长度、相邻圆钢管杆件轴线夹角 23.垫板 24.20mm
二、不定项选择题：
1.A
2.A
3.D
4.B
5.D
6.C
7.B
8.D
9.A 10.AB
11.A 12.A 13.AC 14.C 15.C 16.C 17.B 18.C
三、问答题：
1.试述屋面支撑的种类及作用。
答：种类：上弦横向水平支撑、下弦横向水平支撑、下弦纵向水平支撑、竖向支撑、系杆。
作用：1.保证屋盖结构的几何稳定性；
2.保证屋盖结构的空间刚度和整体性；
3.为受压弦杆提供侧向支撑点；
4.承受和传递纵向水平力；
5.保证结构在安装和架设过程中的稳定性。
2.试述空间杆系有限元法的基本假定。
答：(1)网架的节点为空间铰接节点，杆件只承受轴力；
(2)结构材料为完全弹性，在荷载作用下网架变形很小，符合小变形理论。
3.试述上弦横向水平支撑的作用及布置要求。
答：作用：承受山墙传来的风荷载。
布置要求：上弦横向水平支撑的间距不宜超过60m。当房屋纵向长度较大时，应在房
屋长度中间再加设置横向水平支撑。
4.简述轻型门式钢架结构中屋面檩条的布置原则。
答：当檩条跨度大于4m时，应在檩条跨中位置设置拉条。当檩条跨度大于6m时，应在檩条跨度三分点处各设置一道拉条。
5.简述轻型门式钢架结构中支撑和刚性系杆的布置原则。
答：在房屋（或每个温度区段或分期建设区段）的端部第一或第二个开间，设置柱间支撑；柱间支撑的间距一般取30-45m，当房屋较长时，应在中部增设柱间支撑；当房屋宽度大于60m时，内列柱宜适当设置柱间支撑；当房屋高度较大时，柱间支撑应分层设置。在设置柱间支撑的开间，应同时设置屋盖横向支撑（沿刚架横梁上表面）。
在边柱柱顶、屋脊、及多跨刚架的中柱柱顶，应沿房屋全长设置刚性系杆；若端部支撑设在端部第二开间，在第一开间的相应位置应设置刚性系杆。
6.为何冷弯薄壁构件在其强度和稳定性计算公式中截面特性以有效截面为准。
答：压型钢板和用于檩条，墙梁的卷边槽钢和Z形钢都属于冷弯薄壁构件，这类构件允许板件受压屈曲并列用其屈曲后强度。因此，在其强度和稳定性计算公式中截面特性一般以有效截面为准。
7.为什么上弦杆采用不等边角钢短肢相并的T型截面？为什么支座斜腹杆采用不等边角钢长肢相并的T型
截面？
答：为了使两个主轴的回转半径与杆件在屋架平面内和平面外的计算长度相配合，而使两个方向的长细比接近，以达到用料经济、连接方便，且具有较大的承载能力和抗弯刚度。
8.简述单层门式刚架结构和钢筋混凝土结构相比具有的特点。
答：单层门式刚架结构和钢筋混凝土结构相比具有以下特点：
(1)质量轻；
(2)工业化程度高，施工周期短；
(3)综合经济效益高；
(4)柱网布置比较灵活。
9.举出两种常见的网壳结构的基本形式，并简述其特点。
答：平面桁架系网架：此类网架上下弦杆长度相等，上下弦杆与腹杆位于同一垂直平面内。一般情况下竖杆受压，斜杆受拉。斜腹杆与弦杆夹角宜在40°－60°之间。
四角锥体系网架：四角锥体系网架是由若干倒置的四角锥按一定规律组成。网架上下弦平面均为方形网格，下弦节点均在上弦网格形心的投影线上，与上弦网格四个节点用斜腹杆相连。通过改变上下弦的位置、方向，并适当地抽去一些弦杆和腹杆，可得到各种形式的四角锥网架。
10.高层钢结构体系的主要类型？
答：框架结构体系，框架—剪力墙结构体系，框架—支撑结构体系，框架—核心筒结构体系。
11.梯形屋架设计时为什么靠考虑半跨荷载作用？
答：屋架中部某些斜杆，在全跨荷载时受拉而在半跨荷载时可能变成受压，半跨荷载是指活荷载、雪荷载或某些厂房的积灰荷载作用在屋盖半边的情况，以及施工过程中由一侧开始安装大型屋面板所所产生的情况。所以内力计算除按满跨荷载计算外，还要按半跨荷载进行计算，以便找出各个杆件可能的最不利内力。
12.变截面门式刚架为什么不能采用塑性设计？
答：变截面门式刚架达到极限承载力时，可能会在多个截面处形成塑性铰而使刚架瞬间形成机动体系。
13.为减小风压作用，多高层房屋结构应采用怎样的平面形势，为减小风荷载下扭转振动呢？
答：减小风压作用：首选用光滑曲线构成的凸平面形式，以减小风荷载体型。
减小风荷载下的扭转振动：采用中心对称或双轴对称的平面形式。
四、作图题：
1.分别绘出梁柱刚接和铰接节点。
梁柱铰接梁柱刚接
2.分别绘出铰接和刚接柱脚节点。
3.完成下图中的下弦拼接节点。
4.完成下图中的上弦拼接节点。
五、计算题：
1.解：强度要求 σ=156.3N/mm 2 长细比要求l ox =2720mm l oy =3400mm λx=177.8<[λ]=350 λy=142.8<[λ]=350 强度、刚度都满足要求。 计算支撑加劲肋整体稳定性时，面积包括两侧各y f 235t 15w 范围内腹板。 对于本题仅右侧15x10=150mm 范围。 此时：A=170x16+150x10=4220mm 2。 设水平对称轴为x ：I x =6.55x106mm 4 I x =(Ix/A))1/2=39.4mm ，λx=l 0/I x =32.5。 T 型截面属C 类，查表得ψ=0.887 N/(ψA)=205.7N/mm 2 所以整体稳定满足要求。 2.解：（1）翼缘焊缝及腹板螺栓受力： 腹板分担的弯距按 计算，剪力全部由腹板承担。 梁截面惯性矩：I=21609cm 4 梁腹板惯性矩：I w =3544cm 4 梁腹板连接处弯矩为：M w =16.4kN·m 梁翼缘连接处弯矩为：M 1=83.6kN·m （2）验算翼缘焊缝强度 翼缘分担的弯矩由上下两条焊缝受拉或受压来承担 一侧翼缘焊缝所承受的轴力为：N=215.5kN б=94.52N/mm 2 翼缘焊缝强度满足要求。 （3）验算腹板高强螺栓强度 10.9级，M20高强螺栓，预应力P=155kN ，该高强螺栓的抗滑移系数μ=0.45 a.高强螺栓受力V=42kN ，M=16.4kN·m b.验算高强螺栓的强度 扭矩产生的螺栓中的最大水平剪力值为：N x =54667N 剪力产生的每个螺栓的剪力为：N y =10.5kN 因此一个螺栓承受的最大剪力为55.7kN 一个高强螺栓的抗剪承受力：［N v b ］=0.9n f μP=62.775kN 此处角钢为单面连接，承受能力需乘系数0.85，所以此处每个高强螺栓实际承载力为62.776x0.85=53.4kN ，略小于单个螺栓所受到的最大剪力，不安全。 3.解：mm B mm B mm A f N B c 620,3.613,37618825948103000223 02 ===?+?=?+≥取得 靴梁计算： 靴梁受到的均布反力mm N q /1042.2620 210300033 ?=??= 靴梁与柱焊接处弯矩、剪力最大，此时， N V N V N V mm N M 3max 33333723103871038710363104 3000103631501042.21072.2150102 42.2?=?=?-?=?=??=??=??= 或 根据靴梁与柱的焊缝连接，需要靴梁的高度h 为： w f f f f h h N ≤-?=)10(7.04τ 16010(107.041030003 ≤-????）即h 得mm h 680≥ 222223 max 22 7/5.2361.1/0.373/1.27680145.1103875.1/2.256801461072.2mm N f mm N mm N A V mm N W M zs =<=+==???===???==τσστσ 经验算，靴樑强度满足要求，所以靴樑高度为680mm 。 4.解：（1）验算整体稳定性 2410210400220400mm A ?=?+??= 4832310595.74001012 12)2102040020400121(mm I x ?=??+???+??= 483310134.21040012 1240020121mm I y ?=??+???= mm A I i x x 87.19410 210595.748 =??== mm A I i y y 30.10310210134.248 =??== 150][32.510=<==λλx x x i l 150][40.480=<==λλy y y i l 对x 轴为b 类截面，对y 轴为c 类截面，查表：785.0850.0=>=y x ?? 22/215/9.222mm N f mm N A N y =>=?，如果承受静力荷载，材料为镇静钢，则在允许范围之内。 （2）验算局部稳定性 a.翼缘 13.1532.511.010235)1.010(75.9=?+=+<=y f t b λ b.腹板 66.5032.515.025235)5.025(400=?+=+<=y w f t h λ 所以局部稳定均满足。 毕业设计 建筑设计 1.前言 如今，钢结构建筑在人们的生活中被广泛应用；钢结构的高层建筑、大型厂房、大跨度桥梁、造型复杂的新式建筑物等如雨后春笋般的出现在世界各地，这足以表明钢结构的发展趋势和美好的未来。 钢结构建筑相比于混凝土结构在环保、节能、高效等方面具有明显优势，且具有材料强度高、重量轻、材质均匀、塑性韧性好、结构可靠性高、制作安装机械化程度高、抗震性能良好、工期短、工业化程度高、外形多样美观等优点，并符合可持续发展的要求。目前，国内大约每年有上千万平米的钢结构建筑竣工，国外也有大量钢结构制造商进入中国，市场竞争日趋激烈，为此通过该项设计，达到能够理论联系实际地将学到的专业理论做一次全面的应用目的。 毕业设计是这大学四年来对所学土木工程知识的一次系统的、全面的考察和总结，是大学重要的总结性教育。通过做毕业设计，使我对钢结构的学习和研究更为的深入，深化了我对土木工程专业知识的认知和理解。在做毕设的过程中通过查阅各种文献资料、规范案例，不仅拓展了我的知识面，也培养了我独立思考、查阅资料的能力。 2.设计概况 本工程为青岛市华原纺织厂职工宿舍楼，采用钢结构框架支撑体系，共5层，各层层高均为3.5m，采用造型时尚的四坡屋顶，建筑结构总高度为19.7（加屋顶），每层建筑面积约为619.92㎡，总建筑面积3099.6㎡，维护结构采用ALC板（150mm）；本建筑设计采用横向8跨，9根柱；纵向2跨，3根柱的柱网布置；室内外高差为0.45m，建筑主要功能为集体居住。 总平面图见图2-1。 图2-1 总平面布置图 3.设计条件 3.1 工程地质条件 （1）拟建场地地型平坦，自然地表标高36.0m 。 （2）地基基础方案分析：宜采用天然地基，全风化角砾岩、强风化角 砾岩或中风化角砾岩为地基持力层，建议采用-1.0m ～-3.0m 柱下独立基 础；其中全风化角砾岩，土层平均厚度 2.1m ，地基承载力特征值 kPa ak f 220 ，可 作为天然地基持力层。 （3）抗震设防烈度为6度，拟建场地土类型为中硬场地土，场地类别为 Ⅱ类。 3.2 气象条件 （1）降水。平均年降雨量777.4mm ，年最大降雨量1225.2mm ；雨量集中期： 7月中旬至8月中旬，月最大降雨量140.4mm ；基本雪压：0.6kN/㎡。 （2）主导风向：夏季为东南风，冬季为西北风；基本风压：0.6kN/㎡。 3.3 楼面基本荷载 荷载一组。恒载：5.0kN/㎡，活载：2.0kN/㎡。 荷载二组。恒载：5.5kN/㎡，活载：2.0kN/㎡。 3.4 其他技术条件 建筑等级：耐久等级、耐火等级均为Ⅱ级，采光等级为Ⅲ级。 4 设计方案 4.1.1柱网布置 本方案采用横向3排柱形式，共两跨且不对称；纵向9排柱，柱距分 两种，即3.6m 和7.2m ，纵向柱网对称布置。该方案主要采用大柱距且3 排两跨的柱网，充分节约钢材以及发挥钢结构宜于应用到大跨度的优点； 并且结构形式简单，计算简图简单，受力分析简便，合理可行。（柱网布置 见图4-1-1）。 图4-1-1 结构柱网布置图 4.1.2 建筑结构形式分析选定 多层钢结构房屋的体系有纯框架体系、框架支撑—-支撑体系、框架剪力墙体系、 职工培训教材——结构专业 第三讲钢结构房屋设计 （2009.10.31） 内容提要 随着国民经济的迅速发展，钢结构房屋的设计已成为我国设计工作的主要内容之一。本文在总结多个项目钢结构房屋设计的基础上，全面介绍了单层门式刚架轻型钢结构房屋、单层排架普通钢结构房屋和多、高层钢结构房屋设计的特点和经验，仅供今后钢结构房屋设计的参考。 1.我国钢结构建筑的发展现状 近十年来，随着国民经济的迅速发展，钢结构在我国得到了广泛的应用，单层门式刚架轻型钢结构房屋大量应用于工业建筑中，空间网架、立体桁架钢结构广泛应用于大跨度工业与民用建筑中，高层钢结构房屋越来越多地成为超高层建筑的首选方案。现在，钢结构房屋的设计已成为我国设计工作的主要内容之一。与砼结构相比，钢结构具有许多优点： （1）钢材是一种可以回炉循环使用的环保型材料，钢结构对环境保护具有很大的优点； （2）钢结构一般均在工厂生产，现场安装，对建筑业实现工业化提供了良好的条件； （3）钢结构施工快捷，施工工期短，特别是单层门式刚架轻型钢结构房屋，3—6个月就可以建成投产； （4）钢结构更适合在大跨度、大柱网建筑中的应用。 （5）钢结构与混凝土结构相比较，门式钢架比混凝土单层厂房要相对便宜点。但多层、高层钢结构则造价要高于混凝土结构，大约高20%~30%。 随着钢结构在我国的广泛应用，钢结构的生产厂家也越来越多，生产能力也越来越强。目前，生产钢结构构件的工厂如浙江的东南、杭萧、精工三大公司，年产量均在30万吨以上；他们不仅能生产轻型钢结构，还能生产重型钢结构，如复杂的、板厚在4 0 mm以上的工型柱、箱型柱、双向工型柱、异型柱、工型梁、箱型梁、异型梁等，有的还实现了在工厂生产线上连续机械化生产作业，这就为钢结构的广泛应用创造了良好的条件。 毕业设计(论文)任务书 专业(班级)： 姓名： 指导教师： 下发日期： 题 目 某给水设备厂生产车间 专 题 轻型门式刚架单层工业厂房 一、主要内容、任务及要求 拟在某开发区内建造一生产车间。结构形式：采用轻钢结构单层工业厂房形式，围护结构采用双面复合彩钢夹心板。立面应时尚、简洁、美观；平面应满足生产工艺的制作要求。应认真贯彻“适用、安全、经济、美观的设计原则，设计中应掌握建筑与结构设计全过程的基本方法和步骤，认真考虑影响设计的各项因素，认真处理好结构与建筑的总体与细部关系，了解和掌握与本设计有关的设计规范和规定，并在设计中正确运用它们。选择合理的结构与构造型式、结构体系和结构布置，掌握工业建筑钢结构的计算方法和基本构造要求。 养成独立分析思考的习惯，勇于创新，小组成员方案有所不同。 图1 厂区总平面图 玩具厂 拟建 人民路 民主路 农田 北 图2 平面布置图 图2 平面布置图 二、主要技术参数 (一)工程概况 1、建筑面积：2000m 2 ±10%，土建总投资：250万元。 2、建筑等级：结构安全等级Ⅱ级，耐火等级为Ⅱ级，采光等级为Ⅲ级。 3、结构形式与结构体系：单层带吊车的轻钢结构体系，跨度24m 。 4、生产工艺概况 (1) 工艺流程如下：材料库 → 机械加工(包括焊接) → 部件组装，半成品检验 → 总装 → 成品检验。平、立面布置图见附图1。 (2) 定员：车间一班制，总人数200人，其中女工占20％，管理人员占10％。 (3) 生活间设计要求：按照工作人员人数设置卫生间和淋浴室。 (4) 层高、层数：生产区为单层，生活区为二层，层高自定。室内外高差自定。 (5) 生产特征：采光可选用自然采光与人工采光相结合。生活间每层设有男女厕所、存衣室、盥洗室及办公室等，生活间要与车间联系方便。 (二) 自然条件 1、 气温：冬季采暖计算温度－7℃，夏季通风计算温度27℃。 2、 风向：夏季主导风向东南，冬季主导风向西北。 3、 降雨量：年降雨量767.4mm ，小时最大降雨量120.4mm 。 19.2t 吊车总重附图3 5t大车轮距示意图中级 级别台数1 起重量5t 22.5m 吊车跨度软钩 钩制小车重1.8t 8.5t 最大轮压19.2t 吊车总重附图3 5t大车轮距示意图 中级 级别台数1 起重量5t 22.5m 吊车跨度软钩 钩制小车重 1.8t 学习指南 1、课程的重要性和学习目标 本课程是土木工程专业的一门重要的专业课，是一门理论和实际结合较强的课程。通过本课程的学习，在钢结构基本原理的基础上掌握常用钢结构的设计计算方法，为今后从事钢结构设计、施工与安装等奠定坚实的基础，养成基本的工程设计能力。 2、前导课程 材料力学、结构力学、房屋建筑学、土力学与地基基础、建筑结构与选型、荷载与结构设计方法、建筑施工、建筑结构CAD、工程抗震、钢结构基本原理。 3、后续课程 后续课程为钢结构课程设计、钢结构毕业设计实践教学环节，通过课程学习掌握钢结构构件及整体结构的内力计算及组合、杆件验算、节点计算、钢结构图纸绘制及表达，具备从事钢结构设计的基本素质和能力。 4、必要学习工具 绘图工具：AutoCAD； 计算分析工具：Ansys、Sap、Abaqus； 设计工具：PKPM、MTS、天正等建筑、结构分析软件。 5、课程能力点 在学习“钢结构基本原理”的基础上，走向应用阶段，即通过本课程的学习，系统地掌握钢结构的基本计算方法和应用技能，具备进行轻型门式刚架结构、重型单层工业厂房钢结构、多层房屋钢结构及高层房屋钢结构等设计计算的能力，了解相关的设计依据、成果及施工验收等知识，同时也为从事建筑钢结构制造、安装及施工管理打下必要的基础。 6、学习方法 以规范为依据，以教材为基础，借助课堂和网络资源，结合理论课、案例实训课及已完成的实习实践环节，认真做好预习、复习、作业、阅读等课外学习，积极参与课堂或课下讨论、科技创新活动、结构设计大赛等活动，提高综合应用能力。 7、与课程相关的国家标准及图集 [1] 钢结构设计规范GB 50017-2003.北京：中国计划出版社，2003 [2] 建筑结构荷载规范GB 50009-2012.北京：中国建筑工业出版社，2012 [3] 建筑抗震设计规范GB 50011-2010. 北京：中国建筑工业出版社，2010 [4] 冷弯薄壁型钢结构技术规范GB 50018-2002. 北京：中国计划出版社，2002 [5] 门式刚架轻型房屋钢结构技术规程CECS 102：2002. 北京：中国计划出版社，2003 [6] 高层民用建筑钢结构技术规程 JGJ 99-98. 北京：中国建筑工业出版社，1998 [7] 钢结构工程施工质量验收规范GB50205_2001.北京：中国建筑工业出版社，2002 [8] 建筑钢结构焊接技术规程JGJ 81-2002. 北京：中国建筑工业出版社，2002 [9] 12m实腹式钢吊车梁-轻级工作制05G514-1 [10] 12m实腹式钢吊车梁-中级工作制05G514-2 [11] 12m实腹式钢吊车梁-中级工作制05G514-3 [12] 12m实腹式钢吊车梁-重级工作制05G514-4 [13] 单层房屋钢结构节点构造详图(工字型截面钢柱柱脚连接)06SG529-1 [14] 吊车轨道联结及车挡05G525 [15] 多高层民用建筑钢结构节点构造详图01(04)SG519 [16] 钢吊车梁(H型钢_工作级别A1-A5)08SG520-3 [17] 钢结构建筑构造图集CDI02J [18] 钢抗风柱10SG533 [19] 钢梯02J401 [20] 轻型屋面梯形钢屋架（圆钢管、方钢管）06SG515-1 [21] 轻型屋面梯形钢屋架（剖分T型钢）06SG515-2 [22] 轻型屋面梯形钢屋架01SG515 [23] 梯形钢屋架05G511 [24] 柱间支撑05G-336 [25] 压型钢板、夹芯板屋面及墙体建筑构造01J925-1 [26] 《钢结构设计手册》编辑委员会.钢结构设计手册(上册).北京：北京：中国建筑工业出版社，2004 [27] 《钢结构设计手册》编辑委员会.钢结构设计手册(下册).北京：北京：中国建筑工业出版社，2004 目录 第一部分编制综合说明 (3) 1、工程概况 (3) 2、现场施工平面布置 (3) 3、编制依据 (4) 第二部分施工方案 (5) 1、施工顺序与流向 (5) 2、地基基础工程施工方案 (5) 2.1地基基础的施工流向 (5) 2.2基坑降水 (5) 2.3基础混凝土要求 (5) 2.4施工机械配备 (6) 2.5土方外运及渣土垃圾处置措施 (6) 3、地下一层结构和上部主体工程施工方案 (6) 3.1测量方案 (6) 3.2模板工程 (7) 3.3钢结构工程 (8) 3.4混凝土工程 (11) 3.5砌块工程 (13) 3.6上部结构屋面防水施工 (13) 3.7脚手架工程 (14) 4、装饰工程施工方案 (14) 4.1施工步骤 (14) 4.2装饰施工 (15) 5、质量保证措施 (16) 6、安全保证措施 (19) 7、文明施工 (20) 第三部分施工进度计划编制 (20) 1、基础工程 (20) 2、主体工程双代号网络图 (22) 第四部分施工平面布置图 (22) 第五部分鸣谢 (24) 第一部分编制综合说明 1.工程概况 本工程为一钢结构工业厂房，该厂房平面外轮廓总长为48m、总宽为30m，层高4.2m,厂房分上下两层，总建筑面积1440m2，其中，在厂房的南、北、西各有两个 入口，由坡道进入厂内，厂房四周有散水。建筑结构安全等级为二级，计算结构可靠度采用的设计基准期为50年，建筑设计使用年限50年。建筑类别属于三类；耐火等级为二级；设计抗震烈度为8度；屋面防水等级Ⅲ级。 主要建设内容：本工程为一钢结构工业厂房。地上一层，主要采用双坡门式轻型钢架结构，采用独立柱基础。 本工程为一般工业建筑物，主结构采用双坡门式刚架轻型钢结构。1、采用轻型彩色型钢板作为维护材料，以焊接H型钢变截面钢架作为承重体系。2屋盖体系--C 型钢檀条及十字交叉圆钢支撑组成的屋面横向水平支撑。柱系统--柱为H型焊接实腹柱。地上标准层高为0.000m，截面框架柱主要有是500×500，上部结构主要墙体厚有:300mm、200mm、100mm。上部结构主要楼板厚分别为100mm和120mm。 基础类型--钢下架采用C20钢筋混凝土独立基础，墙下采用C15毛石混凝土条形基础。 厂房采用一般标准装饰,具体施工做法详见装饰施工。 2、现场施工平面布置 2.1临建项目安排 为保证施工场地周围区域的宁静、卫生，使用围墙与周围环境分隔开来，形成独立的施工场地。根据场地特点，施工现场设办公室、会议室及材料、工具堆放场等。 办公室及会议室等办公用房采用彩板房或者帐篷。钢筋加工区、木工加工区各两个与材料堆放场地均用40厚砼硬化,主路采用100厚C20混凝土硬化。 2.2 主要施工机械的选择： 在砼框架结构施工阶段，因工期短，用钢量大，钢筋工、木工均配备两套机械，汽车砼输送泵一台（30米），履带式塔吊2台，其它详见施工机械设备计划表。 钢结构住宅建筑设计探讨吴啟东 发表时间：2019-07-24T11:30:51.380Z 来源：《防护工程》2019年8期作者：吴啟东[导读] 本文对上述问题进行了分析,并对住宅平面进行了研究,推出几种适合钢结构体系的住宅单体平面。 广东天元建筑设计有限公司 528237 摘要：钢结构住宅的建筑设计是钢结构住宅设计的重要组成部分,钢结构住宅除了要将钢结构建筑的特点体现出来之外,同时又要满足多样化的住宅功能需求，使人们对多样化住宅功能的需求得到满足，故设计人员应该着力解决钢结构结构体系和住宅房型功能需求之间的冲突，同时还应与住宅建筑设计相结合，基于此，本文对钢结构住宅建筑设计进行了分析和介绍，着力解决住宅房型功能需求与钢结构结构体系的矛盾,并结合住宅建筑设计,采用标准化、模数化的方式对连接部件和结构构件进行设计。本文对上述问题进行了分析,并对住宅平面进行了研究,推出几种适合钢结构体系的住宅单体平面。 关键词：钢结构；住宅；建筑设计；标准化;模数化 前言：在我国住宅建筑工程高速发展的今天，有越来越多的住宅工程开始采用钢结构体系，整个住宅建筑工程的质量在很大程度上受到了设计质量的影响，因此在住宅工程设计中钢结构住宅建筑设计具有十分重要的地位，正因为如此住宅建筑设计人员开始重视钢结构的设计工作并全面的提升住宅建筑工程的整体质量。钢结构住宅跟传统的砌筑式住宅不同,具有自重轻、强度高、抗震性能好、施工快等优点,钢构件以工厂加工为主,易实现标准化、模数化、系列化,同时,其结构体系及维护体系也有别于传统的住宅同时也是钢结构住宅的建筑设计是钢结构住宅设计的重要组成部分。因此杜宇钢结构住宅,需要针对钢结构建筑的特点,在建筑设计方面进行研究,并对一些特殊问题进行深入探讨。 1钢结构住宅建筑的优势 (1)便于功能区间的合理布置钢结构住宅本身具有较强的钢材强度，因此在布置的时候可以采用大开间柱的方式，灵活地分割建筑平面，通过其非承重墙体可以对室内空间进行灵活分割，从而实现开放式住宅。同时，由于钢结构具有连接简单的优势，因此可以将跃层或错层结构更好地应用在垂直平面内。在结构布置条件相同的情况下，通过改造可以根据需要改成2室2厅2卫或者2室2厅1卫两种形式。 (2)具有较高的抗震性能和承载强度在荷载相同的情况下，采用钢结构具有最小的截面；在截面相同的情况下，采用钢结构具有最大的承载力。因为钢结构本身具有较轻的重量，4层砖混结构的重量相当于6层轻钢住宅的重量，所以地震对钢结构的影响作用比较小。 (3)具有较短的设计制造周期通过对专业化结构分析软件和计算机的运用，钢结构住宅建筑设计中能够极大地缩短设计周期，而且还可以很方便地进行设计修改和调整。由于可以实现工厂预制和现场安装，因此设计人员在工作室完成钢结构住宅的设计工作之后，工厂的生产线就可以将后续的产品制作完成，因此其可以有效的缩短项目建设周期[1]。 (4)钢结构重量轻、强度高。从国内外震害调查结果看,钢结构住宅建筑倒塌数量最少。钢结构构件、墙板及有关部品在工厂制作,减少现场工作量,缩短施工工期,钢结构住宅在工地的施工实质上是工厂产品的组装和集成,再补充少量无法在工厂进行的工序项目,符合产业化的要求。钢材可以回收,建造和拆除时对环境污染较少。符合推进住宅产业化,发展节能省地型住宅的国家政钢结构工厂制作质量可靠,尺寸精确,安装方便,易与相关部品配合。 2存在的主要问题 (1)钢结构住宅的研发投入不够如对钢结构住宅防火、防腐性能研究及施工集成的研究还不系统配套。当前要集中力量解决多层(4～6层)、小高层(11～12层)、高层(12层以上)与钢结构住宅配套使用的外墙板性能、生产、施工和价格的难题。 (2)缺乏政策的配套和支持,缺乏系统合理的协调与分工,使产业总体发展不协调没有制订废物处理、有效利用资源、建筑材料回收等政策法律。建筑业应对砂石开采应有严格政策和措施、对水泥工业的发展、对水的利用等应有总量控制。应建立“钢结构住宅产业体系技术开发补助金制度”、“钢结构住宅产业化基金”、对钢结构住宅试点工程应给予补贴,对钢结构住宅也应制订专门的经济技术考核指标等。 (3)钢结构住宅数量少钢结构住宅在住宅建筑中的比例不足1%,虽有部分房地产开发商也开始研究钢结构住宅,但广大住宅开发商还未投入钢结构住宅中来,成本高、防火、防锈问题,影响他们的积极性。没有从钢结构住宅综合效益和“终生成本”来考虑也是原因之一。 (4)住宅单元的标准化设计与建筑空间造型多样化的矛盾按照钢结构特点,在钢框架范围内可按照使用需求对内部空间进行分割,但对钢结构的外部维护结构的处理,由于受到钢框架结构的限制而无法象传统住宅一样有较大的选择余地。钢结构住宅单元或套型模块设计要综合考虑柱、梁、楼板、外墙板、屋面板和隔墙板及设备、管线的优化选型,但不能因此完全简单划一,要尽量避免钢结构带来的建筑平、立面单调呆板,创造形式丰富多样的钢结构住宅造型。 3提高钢结构住宅设计的建议 (1)建筑设备要考虑钢结构住宅的特点,各种管线和设备是住户一进门首先遇到的问题。要选用和开发适合钢结构住宅的各项设备,选用先进的技术和设备用于钢结构住宅。 (2)钢结构设计要做到安全合理。选择合理结构体系、可靠方便的节点构造、尽量减少构件规格品种;现场焊接工作量较少、为构件制作、运输、吊装创造条件。 (3)钢结构住宅建筑要以建筑设计为主导,其他专业紧密互动配合。改变目前仅有结构工程师的积极性,而没有建筑师声音。钢结构住宅建筑除要遵循住宅建筑设计一般原则外,还要注重解决:如何发挥钢结构的优势?梁跨度可增大、开间更灵活、为住户创造更大的空间和面积;如何避免钢结构带来的建筑平、立面单调呆板的问题。目前在钢结构住宅设计中建筑师的智慧和积极性发挥不够。要发挥建筑师与结构、水、电、设备等专业协调能力,如解决钢结构住宅建筑防火、防腐蚀问题,做到成本增加不多而效果较好。 (4)从试点工程和国外的经验看,要发展钢结构住宅体系,宜釆用研究开发、设计制造、施工维修、管理一条龙的模式。以企业为核心,院校、设计、研究单位发挥各自优势,相互配合解决关键技术和产品的研发生产,组成专业的钢结构房屋开发公司或房地产开发公司来实施。如莱钢建设集团公司、北京赛博思金属结构工程有限责任公司、天津市建委、北新建材集团、杭萧钢构、浙江宝业集团等公司的做法。各企业要找到钢结构住宅突破口,长远规划,分步实施,以取得较好的经济效益。 一．建筑设计说明 一、工程概况 1.工程名称：青岛市某重型工业厂房； 2.工程总面积：3344㎡ 3.结构形式：钢结构排架 二、建筑功能及特点 1.该拟建的建筑位于青岛市室内，设计内容：重型钢结构厂房，此建筑占 地面积3344㎡。 2.平面设计 建筑物朝向为南北向，双跨厂房，每跨跨度为21m，柱距为6m，采用柱网为21m ×6m，纵向定位轴线采用封闭式结合方式。 3.立面设计 该建筑立面为了满足采光和美观需求，设置了大面积的玻璃窗。 4.剖面设计 吊车梁轨顶标高为 6.9m，柱子高度H=6.9+3.336+0.3=10.536,取柱子高度为10.8m。 5.防火 防火等级为二级丁类，设一个防火分区，安全疏散距离满足房门只外部出口或封闭式楼梯间最大距离。 室内消火栓设在两侧纵墙处，两侧及中间各设两个消火栓，满足间距小于50m 的要求。 6.抗震 建筑的平面布置规则，建筑的质量分布和刚度变化均匀，满足抗震要求。 7.屋面 屋面形式为坡屋顶：坡屋顶排水坡度为10%，排水方式为有组织内排水。屋面做法采用《01J925-1压型钢板、夹芯板屋面及墙体建筑构造》中夹芯钢板屋面。 8.采光 采光等级为Ⅳ级，窗地比为1/6,窗户面积为1160㎡，地面面积为3344平方米，窗地比满足要求，不需开设天窗。 9.排水 排水形式为有组织内排水，排水管数目为21个。 三、设计资料 1.自然条件 2.1工程地质条件：场区地质简单，无不利工程地质现象，条件良好， 地基承载力标准值1000Kpa，为强风化花岗岩，场区内无地下水。 冻土深度为0.5m。 2.2抗震设防：6度 2.3防火等级：二级 2.4建筑物类型：丙类 2.5基本风压:W=0.6KN/㎡，主导风向：东南风 附件B： 毕业设计（论文）开题报告 1、课题的目的及意义（含国外的研究现状分析或设计方案比较、选型分析等）1.1 国外钢结构的应用和研究现状 钢结构是土木工程的主要结构种类之一，它在房屋建筑、地下建筑、桥梁、水工建筑、气柜油罐和容器管道中都得到广泛采用。与其他结构如钢筋混凝土结构、砌体结构、木结构等相比，钢结构具有材料强度高、塑性韧性好、重量轻、材质均匀、工业化程度高、施工周期短、密闭性好等综合优势。 钢结构在国外的发展：钢结构建筑在欧美等国家和地区发展较早。18 世纪欧洲革命兴起后, 由于工业上钢铁冶炼技术的发展，钢产量和质量不断提高和改善，钢结构在欧美的应用增长很快，陆续出现了采用钢结构的工业和民用建筑物，不但在数量上日渐增多，而且应用围也不断地扩大，美国、瑞典、日本等国家钢结构建筑用钢量已占钢材产量的30%以上，钢结构建筑面积已占到总建筑面积的40%以上。世界上许多发达国家都非常重视发展钢结构技术，以建造超高层的钢结构摩天大厦及造型优美、功能完善的大跨度公用建筑和高度高、跨度大的钢结构工业厂房, 来显示其经济实力和现代化的建筑技术水平。 钢结构在国的发展：我国钢结构的发展历史比较悠久，早在公元一世纪五六十年代，就成功的建造了一些铁链桥。近代又建造了一些拱桥、跨度较大的铁链桥和一些铁塔。近百年来。在我国各地也出现了少量的工业建筑钢结构和铁路、公路桥梁结构，但这些同欧美等国家和地区相比，差距还是比较大的。新中国成立伊始，百废待兴，当时钢产量很低，每年仅135万吨（2012年已达9.5亿吨以上）。钢结构建设只能依靠联经济及技术援助，当时联援建156项重型工业工厂，包括冶金、重型机械、飞机汽车等工业。上世纪60年代中后期至70年代是钢结构发展的低潮阶段。这个时候国家各部门刚才需求量增多，但钢产量仍然不多，国家提出节约钢材的政策，当时有人片面理解为不用钢结构，于是钢结构工程数量少了。在文化大革命时期更是一切都停下来了。接下来的20年应当是钢结构发展的兴盛时间，由于钢结构具备一些独特优点，已成为建设工程中的主要结构，特别是钢产量持续上升，在1997年达到了1亿吨，给我们发展钢结构创造了有利条件。1998年我国已能生产轧制H型钢，为钢结构提供了新的钢型系列。近10年是钢结构发展的强盛时期，在全国各地已经建造了许多规模巨大而且结构复杂的钢结构厂房、大跨度钢结构民用建筑及铁路桥梁等，我国的人民大会堂钢屋架，和等地的体育馆的钢网架，始皇兵马佣列馆的三铰钢拱架和的鸟巢等。其发展之快、围之广，是空前的，中国也堪称是世界钢结构大国。钢结构建筑的多少，标 潍坊学院本科毕业设计（论文） 目录 目录 (Ⅰ) 摘要及关键词 (1) Abstract and Keywords (2) 前言 (3) 1、结构设计基本资料 (4) 1.1 工程概况 (4) 1.2 设计基本条件 (4) 1.3 本次毕业设计主要内容 (6) 2、结构选型与初步设计 (7) 2.1 设计资料 (7) 2.2 网架形式及几何尺寸 (7) 2.3 网架结构上的作用 (9) 2.3.1静荷载 (9) 2.3.2活荷载 (9) 2.3.3地震作用 (10) 2.3.4荷载组合 (10) 3、结构设计与验算 (11) 3.1 檩条设计 (11) 3.2 网架内力计算与截面选择 (18) 3.3 网架结构的杆件验算 (20) 3.3.1 上弦杆验算 (20) 3.3.2 下弦杆验算 (21) 3.3.3 腹杆验算 (23) 3.4 焊接球节点设计 (24) 3.5 柱脚设计 (27) 3.6 钢柱设计与验算 (29) 3.7钢筋混凝土独立基础设计 (32) 3.8网架变形验算 (39) 潍坊学院本科毕业设计（论文） 结束语 (41) 参考文献 (43) 附录（文献翻译） (44) 谢辞 (49) 摘要及关键词 摘要本次毕业设计为合肥地区加油站钢结构设计，此次设计主要进行的是结构设计部分。本次设计过程主要分为三个阶段： 首先，根据设计任务书对本次设计的要求，通过查阅资料和相关规范确定出结构设计的基本信息，其中包括荷载信息、工程地质条件等。 然后，根据设计信息和功能要求进行结构选型并利用空间结构分析设计软件MST2008进行初步设计。本次设计主体结构形式采用正放四角锥网架结构，节点形式采用焊接球节点，支撑形式采用四根钢柱下弦支撑，基础形式采用柱下混凝土独立基础。 最后，通过查阅相关规范和案例进行檩条、节点、支座等部分的设计，并通过整理分析得出的数据，进行了杆件、结构位移等的相关验算，最终确定了安全、可行、经济的结构模式。 关键词结构设计，网架结构，构件验算 毕业设计总结 为期十三周的毕业设计即将结束，在老师的指导下我独立完成 了门式刚加轻型钢结构单层工业厂房建筑、结构施工图的设计。通过这段时期的学习，我对整个钢结构门式钢架单层工业厂房的设计有了一个较为全面的理解，毕业设计作为大学教育的最后一个环节，也是最重要的实践教学环节，既是所学理论知识巩固深化的过程，也是理论与实践相结合的过程。 毕业设计的目的是培养我们的独立学习能力和综合运用所学知 识和技能，分析与解决工程实际问题的能力，使我们受到工程技术 和科学技术的基本训练以及工程技术人员所必需的综合训练，建立 扎实的工程专业理论和实践能力，并相应地提高其他相关的能力， 如调查研究、理论分析、设计计算、绘图、试验、技术经济分析、 撰写论文和说明书等。在设计中进一步加强工程制图、理论分析、 结构设计、计算机应用、文献检索和外语阅读等方面的能力，毕业 设计还使我进一步熟悉和掌握道路设计的方法和步骤，从中掌握了 建筑平立面设计，结构上的檩条、墙梁、抗风柱、吊车梁、牛腿、刚架、节点、基础、支撑等设计，以及CAD、天正制图BIM建模等技术。 经过此次毕业设计，我掌握了工程设计的基本程序和方法，具有调查研究、中外文献检索、阅读、翻译的能力。依据使用功能要求、经济技术指标、工程地质和水文地质等条件，具有综合运用专业理论与知识分析、解决实际问题的能力。能够设计与制定工程和试验方案， 选择、安装、调试、测试仪器设备，计算并处理工程数据，具有定性、定量相结合的独立研究与论证实际问题能力。掌握施工图纸和试验图形的绘制方法，具有逻辑思维与形象思维相结合的文字及口头表达的能力，包括使用计算机的能力。具有设计、施工中对各种因素进行权衡、决策的能力和创新意识。能对研究结果进行综合分析和解释，得出有效结论，并应用于工程实践。能够利用现代技术、资源和工具对复杂工程问题进行模拟与预测，并对结果的有效性和局限性进行分析。能够适应行业发展，具有主动提出问题、跟踪土木工程专业学科前沿的能力 毕业设计的经历对我日后的工作、学习将会起到很大的帮助。 通过毕业设计，我获益匪浅，使我初步形成经济、环境、市场、管 理等大工程意识，培养实事求是、谦虚谨慎的科学态度和刻苦钻 研、勇于创新的科学精神。提高了我综合分析解决问题的能力、搜 集和查阅相关工程资料的能力、组织管理和社交能力，使我在独立 工作能力方面上一个新的台阶。 门式刚架轻型房屋钢结构设计及施工 (1) 自《门式刚架轻型房屋钢结构技术规程》（CECS 102：98）公布已来，此类工程发展很快，但也陆续听到一些令人不安的情况。去年雨水较大，降雪较多，有些地方雪特别大，结构被压坏恐怕很难避免，但有的地方雪不大房子也有垮的，漏水的更多。另外，也看到一些工程，有的框架梁太细，令人担心，遇到大雪很可能出问题。有的骨架立起来摇摇晃晃，没有支撑，说装上墙板就好了，好象有了墙板就可以不支撑。现在排架多起来。用钢筋砼柱、轻钢梁，造价较低，但有的严重不合规定。以下就轻钢结构设计及施工谈自己的几点体会。 关键词：门式刚架钢结构 一。设计方面 1.屋面活荷载取值 框架荷载取0.3kN/m2 已经沿用多年，但屋面结构，包括屋面板和檩条，其活荷载提高到0.5kN/m2.《钢结构设计规范》规定不上人屋面的活荷载为0.5kN/m2，但构件的荷载面积大于60m2的可乘折减系数0.6.门式刚架一般符合此条件，所以可用0.3kN/m2，与钢结构设计规范保持一致。国外这类，考虑0.15 -0.5N/m2的附加荷载，而我们无此规定，遇到超载情况，就出安全问题。设计时可适当提高至0.5kN/m2.现在有的框架梁太细，檩条太小，明显有人为减少荷载情况，应特别注意，决不允许在有限的活荷载中“偷工减料”。 2.屋脊垂度控制 框架斜梁的竖向挠度限值一般情况规定为1/180，除验算坡面斜梁挠度外，是否验算跨中下垂度？过去不明确，可能不包括屋脊点垂度。现在应该是计算的。一般是将构件分段，用等截面程序计算，每段都计算水平和竖向位移，不能大于允许值，等于验算跨中垂度。跨中垂度反映屋面竖向刚度，刚度太小竖向变形就大。的度本来就小，脊点下垂后引起屋面漏水，是漏水的原因 钢结构课程设计 学生姓名： 学号： 所在学院：机电工程学院 专业班级： 指导教师： 2013年7月 《钢结构设计》课程设计任务书 1. 课程设计题目普通钢屋架设计 2. 课程设计的目的和要求 课程设计的目的是加深学生对钢结构课程理论基础的认识和理解，并学习运用这些理论知识来指导具体的工程实践，通过综合运用本课程所学知识完成普通钢屋架这一完整结构的设计计算和施工图的绘制等工作，帮助学生熟悉设计的基本步骤，掌握主要设计过程的设计内容和计算方法，培养学生一定的看图能力和工程图纸绘制的基本技能，提高学生分析和解决工程实际问题的能力。 3. 课程设计内容和基本参数（各人所取参数应有不同） （1）结构参数：屋架跨度18m，屋架间距6m, 屋面坡度1／10 （2）屋面荷载标准值（kN/m2） （3）荷载组合1）全跨永久荷载＋全跨可变荷载 2）全跨永久荷载＋半跨可变荷载 （4）材料钢材Q235B.F，焊条E43型。 屋面材料采用1.5m×6.0m太空轻质大型屋面板。 4. 设计参考资料（包括课程设计指导书、设计手册、应用软件等） （1）曹平周，钢结构，科学文献出版社。 （2）陈绍蕃，钢结构（下）房屋建筑钢结构设计，中国建筑工业出版社。 5. 课程设计任务 完成普通钢屋架的设计计算及施工图纸绘制，提交完整规范的设计技术文档。 5.1设计说明书（或报告） （1）课程设计计算说明书记录了全部的设计计算过程，应完整、清楚、正确。 （2）课程设计计算说明书应包括屋架结构的腹杆布置，屋架的内力计算，杆件的设计计算、节点的设计计算等内容。 5.2技术附件（图纸、源程序、测量记录、硬件制作） （1）施工图纸应包括杆件的布置图、节点构造图，材料明细表等内容。 （2）图面布置要求合理，线条清楚，表达正确。 5.3图样、字数要求 （1）课程设计计算说明书应装订成一册，包括封面、目录、课程设计计算说明书正文、参考文献等部分内容。 （2）课程设计计算说明书可以采用手写。 （3）施工图纸要求采用AutoCAD绘制或者手工绘制。 6. 工作进度计划（19周～20周） 宁波某轻型钢结构门式刚架厂房毕业设计 专业：土木工程 姓名：张骁 学号：3020913094 指导教师：吴姗姗，查支详 前言 毕业设计是大学本科教育培养目标实现的重要阶段，是毕业前的综合学习阶段,是深化、拓宽、综合教和学的重要过程,是对大学期间所学专业知识的全面总结。 本组毕业设计题目为《宁波市某厂房设计》。在毕业设计设前期，我温习了《房屋建筑学》、《结构力学》、《钢结构设计》等知识，并借阅了《钢结构设计规范》、《混凝土结构设计规范》、《建筑结构荷载规范》、《建筑地基基础设计规范》、《轻型钢结构设计手册》等规范。在毕业设计中期，我们通过所学的基本理论、专业知识和基本技能进行建筑、结构设计，本组在校成员齐心协力、分工合作，发挥了大家的团队精神。在毕业设计后期，主要进行设计手稿的电脑输入，并得到老师的审批和指正，使我圆满的完成了任务，在此表示衷心的感谢。 毕业设计的三个月里，在指导老师的帮助下，经过资料查阅、设计计算、论文撰写以及外文的翻译，加深了对新规范、规程、手册等相关内容的理解。巩固了专业知识、提高了综合分析、解决问题的能力。在进行内力组合的计算时，进一步了解了Word,Excel。在绘图时熟练掌握了AutoCAD，天正，PKPM，STS，以上所有这些从不同方面达到了毕业设计的目的与要求。 轻型门式刚架结构设计的计算工作量很大，在计算过程中以手算为主，辅以一些计算软件的校正。由于自己水平有限，难免有不妥和疏忽之处，敬请各位老师批评指正。 二零零六年六月十五日 内容摘要 本设计主要进行了结构方案中横向框架2、3、7、8轴框架的抗震设计。在确定框架布局之后，先进行了层间荷载代表值的计算,接着利用顶点位移法求出自震周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。接着计算竖向荷载（恒载及活荷载）作用下的结构内力，。是找出最不利的一组或几组内力组合。选取最安全的结果计算配筋并绘图。此外还进行了结构方案中的室内楼梯的设计。完成了平台板，梯段板，平台梁等构件的内力和配筋计算及施工图绘制。 关键词：框架结构设计抗震设计 Abstract The purpose of the design is to do the anti-seismic design in the longitudinal frames of axis 2、3、7、8. When the directions of the frames is determined, firstly the weight of each floor is calculated .Then the vibrate cycle is calculated by utilizing the peak-displacement method, then making the amount of the horizontal seismic force can be got by way of the bottom-shear force method. The seismic force can be assigned according to the shearing stiffness of the frames of the different axis. Then the internal force (bending moment, shearing force and axial force ) in the structure under the horizontal loads can be easily calculated. After the determination of the internal force under the dead and live loads, the combination of internal force can be made by using the Excel software, whose purpose is to find one or several sets of the most adverse internal force of the wall limbs and the coterminous girders, which will be the basis of protracting the reinforcing drawings of the components. The design of the stairs is also be approached by calculating the internal force and reinforcing such components as landing slab, step board and landing girder whose shop drawings are completed in the end. Keywords : frames, structural design,anti-seismic design 轻钢结构建筑设计理念思考 【摘要】近年来，随着我国经济的飞速发展和城市化建设进程的不断加快，进一步推动了建筑业的发展，各类建筑工程如雨后春笋般拔地而起。轻钢结构以其施工周期短、性价比较高、环保性良好、抗震性能力强等优点被广泛应用于建筑领域当中。基于此点，本文就轻钢结构建筑设计理念进行浅谈。 【关键词】轻钢结构；建筑；设计 一、轻钢结构简介 所谓的轻钢结构具体是指结构主要构件的钢板厚度大于等于 10mm。从某种角度上讲，轻钢属于一个不太精确的名词，在建筑领域中，对它的解释有两种：其一，按照我国现行的gb50017-2003中的有关规定指出圆钢、小角钢的轻型钢结构是指采用圆钢和小于l45×4与l56×36×4的角钢制作而成的轻型钢结构，这种结构在钢材匮乏的年代用于不适宜钢混结构制造的小型结构当中，目前已经不叫少见；其二，按照《门式刚架轻型房屋钢结构技术规程》中的有关规定指出具有轻型屋盖和轻型外墙的单层实腹门式钢架结构，这里的轻型主要是围护结构是以轻质材料为主。由于目前我国现行的规范和技术文件当中都没有重钢结构一说，为了区别轻型钢结构建筑，更准确一点的说法应当是普钢结构。这是因为普钢结构的范围相对要更广一些，既可以包含各种类型的钢结构且无论荷载大小，而且还能包括轻钢结构的许多内容。轻型钢结构建筑技术规程仅仅是针对该结构“轻”的特点规定了一些具体的内容，这些内 容的范围只局限在单层门式刚架。可见，轻钢与重钢之分并不在于结构本身的轻重，而是在于所承受的围护材料的轻重。 二、轻钢结构建筑的设计理念研究 （一）轻钢结构建筑的设计理念 由于轻钢结构自身所具备的特殊性，使其在设计理念上也与一般建筑结构有所不同，轻钢结构建筑的设计理念具体体现在以下几个方面上： 1.一体化的结构设计理念。大部分传统钢结构建筑在进行设计时，一般遵循的都是先建筑设计再结构设计的理念，而轻钢结构建筑因其自身材质的特殊性以及相关设计软件的先进性，使得整个轻钢结构建筑设计程序实现了一体化的设计，简而言之，就是建筑设计与结构设计能够在同一时间内完成。现阶段，国际上一些知名的设计公司都是遵循这一理念对轻钢结构建筑进行设计，但由于国内设计单位缺少先进的设计软件，从而使得轻钢结构建筑在设计过程中仍旧按照传统的理念新进行设计，这不但无法体现出该结构形式的风格，而且还破坏了此类结构建筑独有的特色。为此，对于国内的设计单位而言，在今后一段时期内有必要引入一些先进的设计软件，并在此基础上进行完善，相信在不久的将来，国内设计出来的轻钢结构建筑也能充分体现出一体化的设计理念。 2.主体与围护结构的一体化设计理念。目前，国内的轻钢结构建筑通常都是主体结构与围护结构分开设计，而合理的做法应当是两者一并设计，即主体与围护结构的一体化设计，为进一步确保轻 基于大跨度单层厂房钢结构设计 摘要: 随着社会经济的迅速发展，钢结构在建筑领域起到了举足轻重的作用，也得到广泛的应用。下文就某单层厂房钢结构设计，探讨了大跨度单层厂房钢结构在中柱抽柱时的一些想法。 关键词: 结构耐久性；结构体系；轻型钢结构屋面 1 工程概况 单层厂房采用的结构形式，随着吊车起重量、厂房跨度．高度及屋面材料材质的不同，主要采用钢筋混凝土结构和钢结构体系两种。当吊车起重量超过20t，跨度大于36m。屋面采用双层彩钢板时，则—般采用实腹式工字形钢梁、钢柱的全钢结构。这种厂房自重轻，跨度大，施工周期短。 某单层联合厂房由2个连续的40m跨组成．厂房总高21m，南北向长80m，东西向长210m，柱距7.5m；设单层吊车。吊车轨顶标高15.00m。每跨均设2台A5级100t桥式吊车。工程总建筑面积1.68×104m2。该项目是“十五”期间国家新型建筑材料实验急需的重点项目。上部主体结构采用全钢结构；屋面采用双面镀锌彩钢板；墙面围护采用双层镀锌彩钢板。 2 荷载和作用 结构耐久性设计年限为50a，安全等级为二级，结构重要性系数为1.0。抗震设防烈度为6度，谢寸地震分组为第一组，设计基本地震加速度为0.05g。场地土类别为Ⅱ类。水平地震影响系数最大值取0.04；建筑结构阻尼比取0.05；特征周期为0.35s。50a—遇的基本风压ωo=0.35kN／m2，地面粗糙度为B类。根据50a—遇的基本雪压ωs=0.40kN／m2，屋面活荷载取值为0.5kN／m2。 3 结构体系选型 根据厂房工艺要求，屋面采用双面镀锌彩钢板。结构体系有(1)预制钢筋混凝土柱，轻型屋面梯形钢屋架和(2)钢梁钢柱两种体系可选择。按照当前市场实际情况，预制构件加工时间长、运输不方便，自重较大、吊装不方便等情况。采用钢梁钢柱的全钢结构体系。钢柱部分。由于柱距边柱采用7.5m，中柱为15m，排架柱分二段，下段柱采用格构式钢柱，上段柱采用实腹式工字形钢柱。吊车粱采用实腹式工字形钢吊车梁，并没制动体系。边歹|胜吊车梁距辅助粱(热轧H型钢)中心线较小，制动体系为吊车梁上翼缘、制动板和辅助梁组成。中列柱吊车梁制动依系为相邻吊车梁上缘和上弦制动板和下层水平支撑及中间二遭垂直支撑组成的制动体系。 按委托方要求，屋面采用双面镀锌彩钢板．鉴于屋面板自重较小，约为25kg；钢结构毕业设计论文
