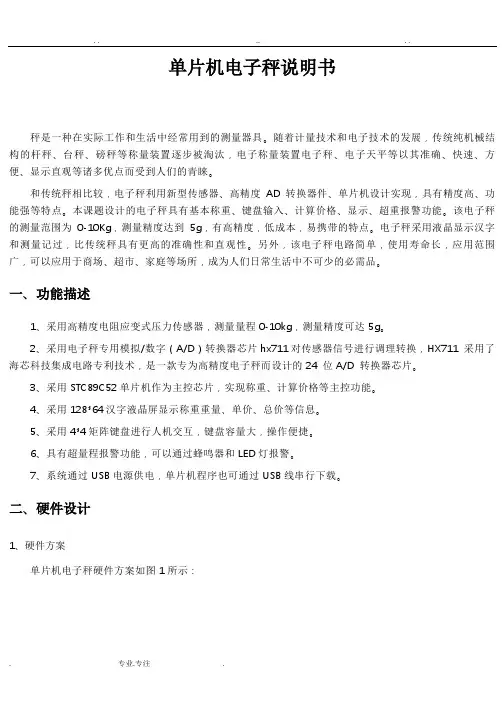

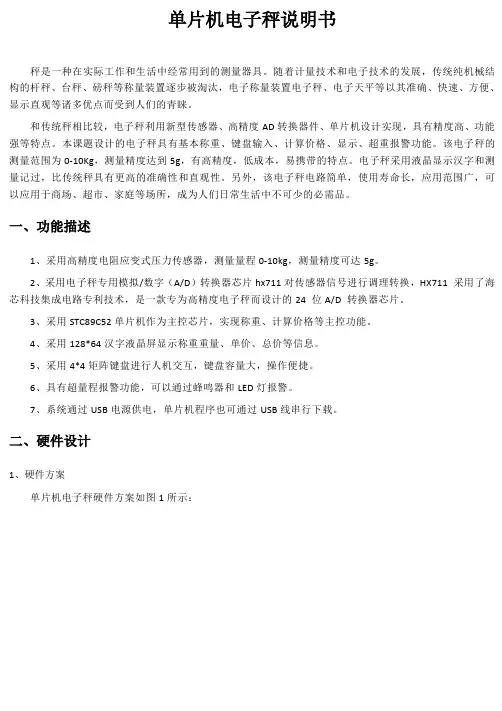

单片机电子秤说明书
秤是一种在实际工作和生活中经常用到的测量器具。随着计量技术和电子技术的发展，传统纯机械结构的杆秤、台秤、磅秤等称量装置逐步被淘汰，电子称量装置电子秤、电子天平等以其准确、快速、方便、显示直观等诸多优点而受到人们的青睐。
和传统秤相比较，电子秤利用新型传感器、高精度AD转换器件、单片机设计实现，具有精度高、功能强等特点。本课题设计的电子秤具有基本称重、键盘输入、计算价格、显示、超重报警功能。该电子秤的测量范围为0-10Kg，测量精度达到5g，有高精度，低成本，易携带的特点。电子秤采用液晶显示汉字和测量记过，比传统秤具有更高的准确性和直观性。另外，该电子秤电路简单，使用寿命长，应用范围广，可以应用于商场、超市、家庭等场所，成为人们日常生活中不可少的必需品。
一、功能描述
1、采用高精度电阻应变式压力传感器，测量量程0-10kg，测量精度可达5g。
2、采用电子秤专用模拟/数字（A/D）转换器芯片hx711对传感器信号进行调理转换，HX711 采用了海芯科技集成电路专利技术，是一款专为高精度电子秤而设计的24 位A/D 转换器芯片。
3、采用STC89C52单片机作为主控芯片，实现称重、计算价格等主控功能。
4、采用128*64汉字液晶屏显示称重重量、单价、总价等信息。
5、采用4*4矩阵键盘进行人机交互，键盘容量大，操作便捷。
6、具有超量程报警功能，可以通过蜂鸣器和LED灯报警。
7、系统通过USB电源供电，单片机程序也可通过USB线串行下载。
二、硬件设计
1、硬件方案
单片机电子秤硬件方案如图1所示：
图1 单片机电子秤硬件方案
称重传感器感应被测重力，输出微弱的毫伏级电压信号。该电压信号经过电子秤专用模拟/数字（A/D）转换器芯片hx711对传感器信号进行调理转换。HX711 采用了海芯科技集成电路专利技术，是一款专为高精度电子秤而设计的24 位A/D 转换器芯片，内置增益控制，精度高，性能稳定。HX711芯片通过2线串行方式与单片机通信。单片机读取被测数据，进行计算转换，再液晶屏上显示出来。
矩阵键盘主要用于计算金额。当被测物体重量得到后，用户可以通过矩阵键盘输入单价，电子秤自动计算总金额并在液晶屏显示。电源系统给单片机、HX711电路及传感器供电。
2、称重传感器
传感器是测量机构最重要的部件。称重传感器本身具有单调性，其主要参数指标是灵敏度、总误差和温度漂移。
(1) 灵敏度
称重传感器的电灵敏度为满负荷输出电压与激励电压的比值，典型值是2mV/V。当使用2 mV/V灵敏度和5 V激励电压的传感器时，其满度输出电压为10 mV。通常，为了使用称重传感器线性度最好的一段称重范围，应当仅使用满度范围的三分之二。因此满度输出电压应当大约为6mV。当电子秤应用于工业环境时，在6mV满度范围内测量微小的信号变化并非易事。
(2) 总误差
总误差是指输出误差和额定误差的比值。典型电子秤的总误差指标大约是0.02%，这一技术指标相当重要，它限制了使用理想信号调节电路所能达到的精确度，决定了ADC分辨率的选择以及放大电路和滤波器的设计。
(3) 漂移
称重传感器也产生与时间相关的漂移。
稳定行、精度登记、寿命和安装环境要求考虑，其主要特点如下：
(1) 电容式压力传感器稳定性较差，精度和灵敏度较高，寿命较短，对环境要求苛刻，不易长距离传输。
(2) 压电式压力传感器稳定性好，精度和灵敏度高，寿命长，但大量程的压力传感器尚待进一步研究。
(3) 电阻应变式压力传感器稳定性较好，精度和灵敏度较高，寿命较长，对测量环境要求不太严格。
综上所述，选用电阻应变式压力传感器作为电子秤称重传感器是最为合适的。电阻应变式压力传感器主要由弹性体、电阻应变片电缆线等组成，内部线路采用惠更斯电桥，当弹性体承受载荷产生变形时，电阻应变片（转换元件）受到拉伸或压缩应变片变形后，它的阻值将发生变化（增大或减小），从而使电桥失去平衡，产生相应的差动信号，供后续电路测量和处理。电阻应变式传感器测量原理如图2所示。
图2 电阻应变式传感器测量原理
当垂直正压力P作用于梁上时，梁产生形变，电阻应变片R1、R3受压弯拉伸，阻值增加；R2、R4受压缩，阻值减小。电桥失去平衡，产生不平衡电压，不平衡电压与作用在传感器上的载菏P成正比，从而将非电量转化成电量输出。
R1、R2、R3和R4组成惠更斯电桥，将2对电阻应变片的阻值变化转变成输出电压，其工作原理如图3所示。
图3 测量电桥原理
与同类型其它芯片相比，该芯片集成了包括稳压电源、片内时钟振荡器等其它同类型芯片所需要的外围电路，具有集成度高、响应速度快、抗干扰性强等优点。降低了电子秤的整机成本，提高了整机的性能和可靠性。
该芯片与后端MCU 芯片的接口和编程非常简单，所有控制信号由管脚驱动，无需对芯片内部的寄存器编程。输入选择开关可任意选取通道A 或通道B，与其内部的低噪声可编程放大器相连。通道A 的可编程增益为128 或64，对应的满额度差分输入信号幅值分别为±20mV或±40mV。通道B 则为固定的32 增益，用于系统参数检测。芯片内提供的稳压电源可以直接向外部传感器和芯片内的A/D 转换器提供电源，系统板上无需另外的模拟电源。芯片内的时钟振荡器不需要任何外接器件。上电自动复位功能简化了开机的初始化过程。 HX711内部方框图如图4所示。其外部管脚如图5所示。
图4 HX711内部方框图
图5 HX711外部管脚图
图5为HX711芯片应用于计价秤的一个参考电路图。该方案使用内部时钟振荡器(XI=0)，10Hz的输出数据速率(RATE=0)。电源（2.7～5.5V）直接取用与MCU 芯片相同的供电电源。通道A与传感器相连，通道B通过片外分压电阻与电池相连，用于检测电池电压。
图6 HX711计价秤应用参考电路图
本课题设计的HX711电路如图7所示：
图7 HX711电路
4、单片机STC89C52及其电路
(1) STC89C52 单片机概述
STC89C52系列单片机是宏晶科技生产的单时钟/机器周期(1T)的单片机，是高速/低功耗/超强抗干扰的新一代8051单片机，指令代码完全兼容传统8051,但速度快8-12倍，内部集成MAX810专用复位电路。
●工作电压： 5.5V - 3.5V（5V单片机）；
●工作频率范围：0～40MHz，相当于普通8051的 0～80MHz；
●用户应用程序空间 4K//8K/16k/32K/64K字节；
●片上集成1280字节 RAM；
●通用I/O口（32/36个），复位后为准双向口/弱上拉（普通8051传统I/O口）；
●ISP（在系统可编程）/IAP（在应用可编程），无需专用编程器/仿真器。
●每个I/O口驱动能力均可达到20mA，但整个芯片最大不要超过120mA；
●可通过串口（P3.0/P3.1）直接下载用户程序，数秒即可完成一片；
●有EEPROM功能；
●看门狗；
●内部集成MAX810专用复位电路（外部晶体12M以下时，复位脚可直接1K电阻到地）；
●时钟源：外部高精度晶体/时钟，内部R/C振荡器；
●用户在下载用户程序时，可选择是使用内部R/C 振荡器还是外部晶体/ 时钟；
●常温下内部R/C 振荡器频率为：5.0V 单片机为： 11MHz ～ 17MHz；
●共4个16位定时器，两个与传统8051兼容的定时器/计数器,16位定时器T0和T1，没有定时器2，
但有独立波特率发生器做串行通讯的波特率发生器,再加上2路PCA模块可再实现2个16位定时器；
●外部中断I/O口4路,传统的下降沿中断或低电平触发中断,并新增支持上升沿中断的PCA模块，Power
Down模式可由外部中断唤醒；
●通用全双工异步串行口(UART) ；
●工作温度范围：-40 ~ +85℃(工业级) / 0 ~ 75℃(商业级) ；
●封装：PDIP-40, PLCC-44。
(3) STC89C52 单片机管脚及封装
STC89C52单片机有多种封装形式，本设计中选用40DIP封装，其管脚定义如图8所示。
图8 STC89C52 管脚图本课题设计的电子秤的单片机应用电路如图9所示：
图9 STC89C52单片机电路
图中DOUT和PDSCK为单片机与HX711的AD转换电路交换数据的通信线。beep为蜂鸣器报警信号线，alert 为报警灯信号线，RXD和TXD为串口通信线，也可以用于单片机程序的串行ISP下载。
5、液晶屏电路
图10 LCD显示电路
液晶屏电路如图10所示。LCD_CS、LCD_RES、LCD_RS、LCD_SDA、LCD_SCK为液晶模块与单片机接口的控制线。CS_ZK、SCK_ZK、SO_ZK和SI_ZK为字库和单片机接口的控制线。
该液晶为晶讯联公司的128*64汉字屏JLX12864G-086-PC显示信息。该显示模块既可以当成普通的图像型液晶显示模块使用（即显示普通图像型的单色图片功能），又含有JLX-GB2312 字库IC，可以从字库IC 中读出内置的字库的点阵数据写入到LCD 驱动IC 中，以达到显示汉字的目的。其接口引脚功能介绍：
表一液晶模块接口引脚功能
6、矩阵键盘电路
矩阵键盘电路如图11所示：
图11 矩阵键盘电路
图中4*4矩阵键盘可以显示0-9数字、小数点和五个功能键。键盘行扫描信号为ROW1—ROW4，列扫描信号为COL1—COL4。行信号为输入信号，低电平有效；列信号为输出信号。当没有键按下时，即使行扫描输入低电平信号，列信号仍为高电平；当行扫描为低电平并且有键按下时，相应的列输出低电平。该低电平信号
7、声光报警电路
声光报警电路如图12所示。
图12 声光报警电路
当测量重量超过量程时，beep和alert给出低电平信号，驱动蜂鸣器鸣响，报警灯亮。
8．电源电路
本设计采用USB接口供电，电源电压5V。同时，USB接口通过内含PL2303芯片的转换电路对单片机进行程序编写。其电路原理如图所示。
图16 供电及程序下载电路
三、Protel硬件开发软件
Protel是目前国内最流行的通用EDA软件，它是将电路原理图设计、PCB板图设计、电路仿真和PLD设计等多个实用工具软件组合后构成的EDA工作平台，是第一个将EDA软件设计成基于Windows的普及型产品。它集成了软件界面、仿真功能和PLD设计和信号完整性分析，在此基础上
计领域占有极其重要的地位。它以其强大功能和实用性，逐渐获得广大硬件设计人员的青睐，是目前众多EDA设计软件中用户最多的产品之一。
1．Protel软件组成
Protel软件主要由电路原理图设计模块、印制电路板设计模块（PCB设计模块）、电路信号仿真模块和PLD逻辑器件设计模块等组成，各模块具有强大的功能，可以很好的实现电路设计与分析。
(1) 原理图设计模块（Schematic模块）
电路原理图是表示电气产品或电路工作原理的重要技术文件，电路原理图主要由代表各种电子器件的图形符号、线路和结点组成。图4.1所示为一张电路原理图。该原理图是由Schematic模块设计完成的。Schematic模块具有如下功能：丰富而灵活的编辑功能、在线库编辑及完善的库管理功能、强大的设计自动化功能、支持层次化设计功能等。
(2) 印制电路板设计模块（PCB设计模块）
印制电路板（PCB）制板图是由电路原理图到制作电路板的桥梁。设计了电路原理图后，需要根据原理图生设计成印制电路板的制板图，然后在根据制板图制作具体的电路板。印制电路板设计模块具有如下主要功能和特点：可完成复杂印制电路板（PCB）的设计；方便而又灵活的编辑功能；强大的设计自动化功能；在线式库编辑及完善的库管理；完备的输出系统等。
(3) 电路信号仿真模块
电路信号仿真模块是一个功能强大的数字/模拟混合信号电路仿真器，能提供连续的模拟信号和离散的数字信号仿真。它运行在Protel的EDA/Client集成环境下，与Protel Advanced Schematic原理图输入程序协同工作，作为Advanced Schematic的扩展，为用户提供了一个完整的从设计到验证仿真设计环境。
在Protel中进行仿真，只需从仿真用元器件库中放置所需的元器件，连接好原理图，加上激励源，然后单击防真按钮即可自动开始。
2．PCB板设计
(1) 定元件的封装
①打开网络表（可以利用一些编辑器辅助编辑），将所有封装浏览一遍，确保所有元件的封装都正确无误并且元件库中包含所有元件的封装，网络表中所有信息全部大写，一面载入出问题，或PCB BOM不连续。
②标准元件全部采用公司统一元件库中的封装。
③④⑥⑤元件库中不存在的封装，应自己建立元器件库。
①根据PCB结构图，或相应的模板建立PCB文件，包括安装孔、禁布区等相关信息。
②尺寸标注。在钻孔层中应标明PCB的精确结构，且不可以形成封闭尺寸标注。
(3) 载入网络表
①载入网表并排除所有载入问题，具体请看《PROTEL技术大全》。其他软件载入问题有很多相似之处，可以借鉴。
②如果使用PROTEL，网表须载入两次以上（没有任何提示信息）才可以确认载入无误。
(4) 布局
①首先要确定参考点。
一般参考点都设置在左边和底边的边框线的交点（或延长线的交点）上或印制板的插件的第一个焊盘。
②一但参考点确定以后，元件布局、布线均以此参考点为准。布局推荐使用25MIL网格。
③根据要求先将所有有定位要求的元件固定并锁定。
④布局的基本原则
A. 遵循先难后易、先大后小的原则。
B. 布局可以参考硬件工程师提供的原理图和大致的布局，根据信号流向规律放置主要原器件。
C. 总的连线尽可能的短，关键信号线最短。
D. 强信号、弱信号、高电压信号和弱电压信号要完全分开。
E. 高频元件间隔要充分。
F. 模拟信号、数字信号分开。
⑤相同结构电路部分应尽可能采取对称布局。
⑥按照均匀分布、重心平衡、版面美观的标准来优化布局。
(5) PCB设计遵循的规则
①地线回路规则：
图17 地线回路规则
环路最小规则，即信号线与其回路构成的环面积要尽可能小，环面积要尽可能小，环面积越小，对外的辐射越少，接收外界的干扰也越小。针对这一规则，在地平面分割时，要考虑到地平面与重要信号走线的分布，防止由于地平面开槽等带来的问题；在双层板设计中，在为电源留下足够空间的情
关键信号尽量采用地线隔离，对一些频率较高的设计，需特别考虑其地平面信号回路问题，建议采用多层板为宜。
②窜扰控制
窜扰（CrossTalk）是指PCB上不同网络之间因较长的平行布线引起的相互干扰，主要是由于平行线间的分布电容和分布电感的作用。克服窜扰的主要措施是：
A.加大平行布线的间距，遵循3W规则。
B.在平行线间插入接地的隔离线。
C.减少布线层与地平面的距离
③屏蔽保护
图18 屏蔽保护
对应地线回路规则，实际上也是为了尽量减小信号的回路面积，多用于一些比较重要的信号，如时钟信号，同步信号；对一些特别重要，频率特别高的信号，应该考虑采用铜轴电缆屏蔽结构设计，即将所布的线上下左右用地线隔离，而且还要考虑好如何有效的让屏蔽地与实际地平面有效结合。
④走线方向控制规则
相邻层的走线方向成正交结构，避免将不同的信号线在相邻层走成同一方向，以减少不必要的层间窜扰；当由于板结构限制（如某些背板）难以避免出现该情况，特别是信号速率较高时，应考虑用地平面隔离各布线层，用地信号线隔离各信号线。
⑤电源与地线层的完整性规则
对于导通孔密集的区域，要注意避免孔在电源和地层的挖空区域相互连接，形成对平面层的分割，从而破坏平面层的完整性，并进而导致信号线在地层的回路面积增大。
四、软件设计
1、软件流程图
本设计主程序使用了定时器，用来实现每0.5秒称重一次的功能，流程图如图19所示。键盘扫描程序如图20所示。
图19 时钟中断程序流程图图20 键盘扫描程序流程图主程序软件流程如图21所示。
图21 主程序流程图
3、主程序
下面介绍main.c主程序编写，其他程序略。
(1) 头文件和一些宏定义
#include
#include
#include
#include "lcd.h"
#include "hx711.h"
#include "keyboard.h"
(2) 管脚、常量、变量定义
//定义标识
volatile bit FlagTest = 0; //定时测试标志，每0.5秒置位，测完清0 volatile bit FlagKeyPress = 0; //有键按下标志，处理完毕清0
volatile bit FlagSetPrice = 0; //价格设置状态标志，设置好为1。
//管脚定义
sbit LedA = P2^2;
sbit beep = P1^0;
sbit alert = P1^1;
//显示用变量
int Counter;
uchar idata str1[6] = "000000";
int i, iTemp;
//称重用变量
unsigned long idata FullScale; //满量程AD值/1000
unsigned long AdVal; //AD采样值
unsigned long weight; //重量值，单位g
unsigned long idata price; //单价，长整型值，单位为分
unsigned long idata money; //总价，长整型值，单位为分
//键盘处理变量
uchar keycode;
uchar DotPos; //小数点标志及位置
(3) 函数声明
void int2str(int, char *);
void Data_Init();
void Port_Init();
void Timer0_Init();
void Timer0_ISR () ;
void INT1_Init();
void KeyPress(uchar);
void To_Zero();
void Display_Price();
void Display_Weight();
void Display_Money();
(4) 各子程序
//整型转字符串的函数，转换范围0--65536
void int2str(int x, char* str)
{
int i=1;
int tmp=10;
while(x/tmp!=0)
{
tmp=x;
str[i]='\0';
while(i>1)
{
str[--i]='0'+(tmp%10);
tmp/=10;
}
str[0]=tmp+'0';
}
//重新找回零点，每次测量前调用
void To_Zero()
{
FullScale=ReadCount()/1000;
price=0;
}
//显示单价，单位为元，四位整数，两位小数void Display_Price()
{
unsigned int i,j;
display_GB2312_string(5,44," ");
i = price/100; //得到整数部分
j = price - i*100;//得到小数部分
int2str(i,str1);
//显示整数部分
if (i>=1000)
{
display_GB2312_string(5,44,str1);
}
else if (i>=100)
{
display_GB2312_string(5,52,str1);
}
else if (i>=10)
{
display_GB2312_string(5,60,str1);
}
else
{
display_GB2312_string(5,68,str1);
}
//显示小数点
display_GB2312_string(5,76,".");
//显示小数部分
display_GB2312_string(5,84,"0");
display_GB2312_string(5,92,str1);
}
else
{
display_GB2312_string(5,84,str1);
}
}
//显示重量，单位kg，两位整数，三位小数void Display_Weight()
{
unsigned int i,j;
display_GB2312_string(3,60," ");
//weight单位是g
i = weight/1000; //得到整数部分
j = weight - i*1000;//得到小数部分
int2str(i,str1);
if (i>=10)
{
display_GB2312_string(3,60,str1);
}
else
{
display_GB2312_string(3,68,str1);
}
display_GB2312_string(3,76,".");
int2str(j,str1);
if (j<10)
{
display_GB2312_string(3,84,"00");
display_GB2312_string(3,100,str1);
}
else if (j<100)
{
display_GB2312_string(3,84,"0");
display_GB2312_string(3,92,str1);
}
else
{
display_GB2312_string(3,84,str1);
}
}
unsigned int i,j;
display_GB2312_string(7,44," ");
if (money>999999) //超出显示量程
{
display_GB2312_string(7,44,"-------");
return;
}
i = money/100; //得到整数部分
j = money - i*100;//得到小数部分
int2str(i,str1);
//显示整数部分
if (i>=1000)
{
display_GB2312_string(7,44,str1);
}
else if (i>=100)
{
display_GB2312_string(7,52,str1);
}
else if (i>=10)
{
display_GB2312_string(7,60,str1);
}
else
{
display_GB2312_string(7,68,str1);
}
//显示小数点
display_GB2312_string(7,76,".");
//显示小数部分
int2str(j,str1);
if (j<10)
{
display_GB2312_string(7,84,"0");
display_GB2312_string(7,92,str1);
}
else
{
display_GB2312_string(7,84,str1);
}
}
//数据初始化
void Data_Init()
}
//管脚配置
void Port_Init()
{
}
//定时器0初始化
void Timer0_Init()
{
ET0 = 1; //允许定时器0中断
TMOD = 1; //定时器工作方式选择
TL0 = 0x06;
TH0 = 0xf8; //定时器赋予初值
TR0 = 1; //启动定时器
}
//定时器0中断
void Timer0_ISR (void) interrupt 1 using 0
{
TL0 = 0x06;
TH0 = 0xf8; //定时器赋予初值
//每0.5秒钟刷新重量
Counter ++;
if (Counter >= 200)
{
FlagTest = 1;
Counter = 0;
}
}
//按键响应程序，参数是键值
//返回键值：
// 7 8 9 10(清0)
// 4 5 6 11(删除) // 1 2 3 12(未定义) // 14(未定义) 0 15(.) 13(确定价格)
void KeyPress(uchar keycode)
{
switch (keycode)
{
case 5:
case 6:
case 7:
case 8:
case 9:
//目前在设置整数位，要注意price是整型，存储单位为分if (DotPos == 0)
{
//最多只能设置到千位
if (price<100000)
{
price=price*10+keycode*100;
}
}
//目前在设置小数位
else if (DotPos==1) //小数点后第一位
{
price=price+keycode*10;
DotPos++;
}
else if (DotPos==2)
{
price=price+keycode;
}
Display_Price();
break;
case 10: //清零键
To_Zero();
Display_Price();
FlagSetPrice = 0;
DotPos = 0;
break;
case 11: //删除键，按一次删除最右一个数字
if (DotPos==2)
{
price=price/10;
price=price*10;
DotPos--;
}
else if (DotPos==1)
{
price=price/100;
price=price*100;
DotPos--;
}
1 引言 在生活中我们经常需要用秤来测量物体的重量，由于秤在我们日常生活中的应用十分广泛，我们对其的设计要求就需要操作方便、易于识别。随着计量技术和电子技术的发展，传统纯机械结构的杆秤、台秤、磅秤等称量装置逐步被淘汰，电子称量装置电子秤、电子天平等以其准确、快速、方便、显示直观等诸多优点而受到人们的青睐。电子秤向提高精度和降低成本方向发展的趋势引起了对低成本、高性能模拟信号处理器件需求的增加。 1.1 称重技术的发展与成果 电子称的发展过程经历了由简单到复杂、又粗糙到精密、由机械到机电结合再到全电子化、由单一功能到多功能的过程[1]。特别是近30年以来，工艺流程中的现场称重、配料定量称重、以及产品质量的监测等工作，都离不开能输出信号的电子衡器。近年来电子称已愈来愈多地参与到数据的处理和控制过程中。现代称重技术和数据系统已经成为工艺技术、储运技术、预包装技术、收货业务及商业销售领域中不可或缺的组成部分。随着称重传感器各项性能的不断突破[2]，为电子称的发展奠定了基础，国外如美国、西欧等一些国家在20世纪60年代就出现了0.1%称量准确度的电子称，并在70年代中期约对75%的机械称进行了机电结合式改造。 我国的衡器在20世纪40年代以前还全是机械式的，40年代开始发展了机电结合式的衡器，50年代开始出现了以称重传感器为主的电子衡器，80年代以来，我国通过自行研究引进消化吸收和技术改造，已由传统的机械式衡器步入集传感器、微电子技术、计算机技术与一体化的电子衡器发展阶段[3]。随着称重传感器技术以及超大规模集成电路和微处理器的进一步发展，电子称重技术及其应用范围将更进一步的发展，并被人们越来越重视。根据近些年来电子称重技术和电子衡器的发展情况及电子衡器市场的需求，电子称的发展动向为：小型化、模块化、智能化、集成化；其技术性能趋向于速率高、准确度高、可靠性高；其应用性趋向综合性、组合性[4]。 1.2 电子秤的组成 1.2.1电子秤的基本结构 电子秤是利用物体的重力作用来确定物体质量（重量）的测量仪器，也可用来确定与质量相关的其它量大小、参数、或特性。不管根据什么原理制成的电了秤均由以
目录 一、绪论 (1) 1.0引言 (1) 1.1问题的提出 (1) 1.2任务与分析 (1) 二、总体方案设计 (2) 2.1设计任务 (2) 2.2 系统设计框图 (3) 三、系统硬件设计 (3) 3.1 5V直流电源设计模块 (3) 3.2 传感器数据采集模块 (5) 3.3信号电路放大模块 (8) 3.4 A/DC0832数模转换模块 (9) 3.5 AT89C51单片机控制模块 (11) 3.6 LED显示模块 (13) 四、系统软件设计 (14) 4.1 C语言在单片机中的用 (14) 4.2电子称的软件设计与实现 (15) 4.3主程序流程图 (15) 4.4 子程序设计 (16) 4.4.1 A/DC0832采样程序 (16) 4.4.2 LED显示程序 (16) 五、Protues仿真调试 (17) 5.1 仿真调试结果 (17) 设计总结 (19) 参考文献 (20) 附录A程序清单 (20) 附录B 原理图 (26) 附录C PCB图 (27)
一、绪论 1.0引言 在我们生活中经常都需要测量物体的重量，于是就用到秤，但是随着社会的进步、科学的发展，我们对其要求操作方便、易于识别。随着计量技术和电子技术的发展，传统纯机械结构的杆秤、台秤、磅秤等称量装置逐步被淘汰，电子称量装置电子秤、电子天平等以其准确、快速、方便、显示直观等诸多优点而受到人们的青睐。通过分析近年来电子衡器产品的发展情况及国内外市场的需求，电子衡器总的发展趋势是小型化、模块化、集成化、智能化；其技术性能趋向是速率高、准确度高、稳定性高、可靠性高；其功能趋向是称重计量的控制信息和非控制信息并重的“智能化”功能；其应用性能趋向于综合性和组合性。 1.1问题的提出 电子秤是电子衡器中的一种，衡器是国家法定计量器具，是国计民生、国防建设、科学研究、内外贸易不可缺少的计量设备，衡器产品技术水平的高低，将直接影响各行各业的现代化水平和社会经济效益的提高。称重装置不仅是提供重量数据的单体仪表，而且作为工业控制系统和商业管理系统的一个组成部分，推进了工业生产的自动化和管理的现代化，它起到了缩短作业时间、改善操作条件、降低能源和材料的消耗、提高产品质量以及加强企业管理、改善经营管理等多方面的作用。随着时代科技的迅猛发展，微电子学和计算机等现代电子技术的成就给传统的电子测量与仪器带来了巨大的冲击和革命性的影响。经现今电子衡器制造技术及应用得到了新发展：电子称重技术从静态称重向动态称重发展；计量方法从模拟测量向数字测量发展；测量特点从单参数测量向多参数测量发展。常规的测试仪器仪表和控制装置被更先进的智能仪器所取代，使得传统的电子测量仪器在远离、功能、精度及自动化水平定方面发生了巨大变化，并相应的出现了各种各样的智能仪器控制系统，使得科学实验和应用工程的自动化程度得以显著提高。 1.2任务与分析 本设计基于单片机技术原理，以单片机芯片AT89C51作为核心控制器，通过
一、设计任务及要求： 设计任务： 完成一个简单的使用数字电子秤的硬件与软件部分的设计。 设计要求： 1.利用单片机实现对所设计的电子秤的各项功能的控制。 2.电子秤能够LCD液晶显示出商品的名称、价格，重量、总价等信息。 3.电子秤具有储存几种简单商品价格的功能。 4.电子秤的测量范围要求达到5KG，测量精度要求达到0.001。 5.电子秤能够自动完成商品的价格计算。 指导教师签名： 2010 年6月16 日二、指导教师评语： 指导教师签名： 2010 年7月3日三、成绩 验收盖章 2010 年7 月日
基于单片机的实用电子秤的设计 1 设计目的 单片机以其功能强，体积小，功耗低，易开发等很多优势被广泛应用。本 次数字电子秤的设计就是需要通过选择合适的单片机来进行主控，再结合A/D 转换、键盘、液晶显示、复位电路和蜂鸣器报警驱动电路的知识，同时在软件 的设计过程中用到键盘扫描、液晶显示驱动、模数转换程序及汉字库的的设计， 做到对我们所学数电、模电、单片机等知识的综合应用，最终实现所设计数字 电子秤的各项功能，达到“巩固知识，培养技能，学而用之”的实践目的。通过这次课程设计，不但要提高我们在工作中的学习能力、探究能力、应用能力和动 手能力，还要历练我们不畏艰难、不懂便学、有漏必补的认真严谨的工作态度，强化我们的社会适应力和社会竞争力，为走向社会提前试水，完善自我。 2 设计的主要内容及要求 本设计主要完成一个简单实用数字电子秤的硬件电路部分和软件部分的设计。硬件部分包括数据采集、最小系统板、人机交互界面三大部分。其中，数 据采集部分由压力传感器和A/D 转换部分组成；人机界面部分为键盘输入、 液晶显示。软件部分应用单片机 C 语言实现了本设计的全部控制功能。本设 计的数字电子秤要求能够显示商品的名称、价格、总量、总价等；能够自动完 成商品的价格计算；能够储存几种简单商品的价格；能够具有超重提醒功能， 一旦重量超出了自身重量的测量的范围，发出警报；同时对数字电子秤的测量 范围要达到5KG，测量精度要求达到0.001。 3 整体设计方案 整个数字电子秤电路由压力传感电路(ADC0832采样）、模数转换系统、单 片机主控制电路、LM4229显示电路、蜂鸣器报警电路和4*4键盘电路6 个部
沈阳航空航天大学 课程设计 （说明书） 数字电子称的设计 班级 学号 学生姓名 指导教师胡乃瑞
沈阳航空航天大学 课程设计任务书 课程名称电子技术综合课程设计 课程设计题目数字电子称的设计 课程设计的内容及要求： 一、设计说明与技术指标 设计一个一个具有数字显示功能的数字电子称，具体技术要求如下： （1）测量范围0~0.99kg（0~0.99V）1~1.99kg（1~1.99V）。 （2）用3 位数码管显示测量结果。 （3）直流电源输出的微弱信号作为该系统的输入信号。 （4）发挥部分：设计测量量程，进一步扩大测量量程和减小测量误差。 二、设计要求 1．在选择器件时，应考虑成本。 2．根据技术指标，通过分析计算确定电路和元器件参数。 3．画出电路原理图（元器件标准化，电路图规范化）。 三、实验要求 1．根据技术指标制定实验方案；验证所设计的电路，用multisim软件仿真。 2．进行实验数据处理和分析。 四、推荐参考资料 1. 童诗白，华成英主编．模拟电子技术基础．[M]北京：高等教育出版社，2006年 五、按照要求撰写课程设计报告
成绩评定表： 指导教师签字： 年月日
一．概述 电子秤是日常生活中常用的电子衡器，广泛应用于超市、大中型商场、物流配送中心。电子秤在结构和原理上取代了以杠杆平衡为原理的传统机械式称量工具。相比传统的机械式称量工具，电子秤具有称量精度高、装机体积小、应用范围广、易于操作使用等优点，在外形布局、工作原理、结构和材料上都是全新的计量衡器。目前市场上使用的称量工具，或者是结构复杂，或者运行不可靠，且成本高，精度稳定性不好，调整时间长，易损坏，维修困难，装机容量大，能源消耗大，生产成本高。而且目前市场上电子秤产品的整体水平不高，部分小型企业产品质量差且技术力量薄弱，设备不全，缺乏产品的开发能力，产品质量在低水平徘徊。因此，有针对性地开发出一套有实用价值的电子秤系统，从技术上克服上述诸多缺点，改善电子秤系统在应用中的不足之处，具有现实意义。 从20世纪70年代开始，在世界范围内掀起了一股“电子秤热”，各先进工业国都很重视传感技术和电子秤的研究、开发和生产。传感技术已经成为重要的现代科技领域，电子秤及其系统生产已经成为了重要的新兴行业。我国生产的电子秤产品主要是属于静态衡器电子秤，在计量要求、功能和外形上已经达到了国外同类产品的先进水平，而且在价格上又低于国外的同类产品，具有较好的出口潜力；但动态衡器电子秤，与国外的同类产品还有一定的差距，尤其是在动态稳定性上存在较大的距离，我国进口的电子秤大多数就是这类产品。我国的电子衡量器要想打入国际市场，参与国际竞争。这就要求企业必须以技术为先导、以质量为中心、以管理为基础，努力提高制造技术与制造工艺水平，稳定产品
目录 一、引言········ 二、设计课题········· 三、系统总体方案········· 四、系统硬件设计······ 1.硬件电路原理图 2.元件清单 五、系统软件设计········· 1.软件流程图 2.程序清单 六、系统实物图········ 七、课程设计体会········ 八、参考文献及网站········· 九、附录·········
一．引言 单片机因将其主要组成部分集成在一个芯片上而得名，就是把中央处理器、随机存储器、只读存储器、中断系统、定时器/计数器以及I/O接口电路等部件集成在一个芯片上。 基于单片机设计的数字钟精确度较高，因为在程序的执行过程中，任何指令都不影响定时器的正常计数，即便程序很长也不会影响中断的时间。 数字钟是采用数字电路实现对日期、时、分、秒，数字显示的计时装置，由于数字集成电路的发展和石英晶体振荡器的广泛应用，使得数字钟的精度，远远超过老式钟表，钟表的数字化给人们生产生活带来了极大的方便，而且大大地扩展了钟表的报时功能。数字钟已成为人们日常生活中的必需品，广泛应用于家庭、车站、码头、剧院、办公室等场所，给人们的生活、学习、工作带来极大的方便。不仅如此，在现代化的进程中，也离不开电子钟的相关功能和原理，比如机械手的控制、家务的自动化、定时自动报警、按时自动打铃、时间程序自动控制、定时广播、自动起闭路灯、定时开关烘箱、通断动力设备、甚至各种定时电气的自动启用等，所有这些，都是以钟表数字化为基础的。而且是控制的核心部分。因此，研究数字钟及扩大其应用，有着非常现实的意义。 本设计使用12MHZ晶振与单片机AT89C51相连接，以AT89C51芯片为核心，采用动态扫描方式显示，通过使用该单片机，加之在显示电路部分使用HD74LS373驱动电路，实现在8个LED数码管上显示时间，通过4个按键进行调时、复位等功能，在实现各功能时数码管进行相应显示。软件部分用C语言实现，分为显示、延迟、调时、复位等部分。通过软硬件结合达到最终目的。
基于单片机的电子秤 单片机电子秤设计报告 秤是一种在实际工作和生活中经常用到的测量器具。随着计量技术和电子技术的发展，传统纯机械结构的杆秤、台秤、磅秤等称量装置逐步被淘汰，电子称量装置电子秤、电子天平等以其准确、快速、方便、显示直观等诸多优点而受到人们的青睐。 和传统秤相比较，电子秤利用新型传感器、高精度AD转换器件、单片 机设计实现，具有精度高、功能强等特点。本课题设计的电子秤具有基本称重、键盘输入、计算价格、显示、超重报警功能。该电子秤的测量范围为 0-10Kg，测量精度达到 5g，有高精度，低成本，易携带的特点。电子秤采用液晶显示汉字和测量记过，比传统秤具有更高的准确性和直观性。另外，该电子秤电路简单，使用寿命长，应用范围广，可以应用于商场、超市、家庭等场所，成为人们日常生活中不可少的必需品。 一、功能描述 1、采用高精度电阻应变式压力传感器，测量量程 0-10kg ，测量精度可 达 5g 。 2、采用电子秤专用模拟 / 数字（ A/D）转换器芯片 hx711 对传感器信号进行调理转换， HX711 采用了海芯科技集成电路专利技术，是一款专为高精度电子秤而设计的 24 位 A/D 转换器芯片
3、采用 STC89C52单片机作为主控芯片，实现称重、计算价格等主控功 4、采用 128*64 汉字液晶屏显示称重重量、单价、总价等信息。 5、采用 4*4 矩阵键盘进行人机交互，键盘容量大，操作便捷。 6、具有超量程报警功能，可以通过蜂鸣器和 LED灯报警。 7、系统通过 USB电源供电，单片机程序也可通过 USB线串行下载。 二、硬件设计 1、硬件方案 单片机电子秤硬件方案如图 1 所示： 图 1 单片机电子秤硬件方案称重传感器感应被测重力，输出微弱的毫伏级电压信号。该电压信号经过电子秤专用模拟 /数字(A/D)转换器芯片hx711 对传感器信号进行调理转换。 HX711 采用了海芯科技集成电路专利技术，是一款专为高精度电子秤而设计的 24 位 A/D 转换器芯片，内置增益控制，精度高，性能稳定。 HX711芯片通过 2 线串行方式与单片机通信。单片机读取被测数据，进行计算转换，再液晶屏上显示出
测控技术与仪器专业 《传感器技术》课程设计任务书 淮阴工学院电子与电气工程学院 2014年06月
专业方向课程设计 课题：电阻应变式电子称 班级测控1111 学生姓名金梦磊学号 1111203115 指导教师张青春 淮阴工学院电子与电气工程学院
目录1.系统方案设计 1.1 概述 1.2 检测原理 1.3 系统原理框图 2.系统硬件设计 2.1 传感器选择及其特性 2.2 测量电路 2.3 信号采集电路 2.4 单片机及外围电路 2.5 总体电路图 3.系统软件设计 3.1 软件设计方法 3.2 软件流程图 3.3 软件清单及说明 4.系统调试与验证 4.1 调试过程 4.2调试结果（仿真结果）截图4.3 误差分析 5．课程设计体会与总结 附录：1、参考资料 2、元器件表
基于电阻式应变片式传感器的电子称设计 ` 1.系统方案设计 1.1概述 随着时代的进步和科技的发展，电子称已经成为现代生活中不可或缺的一部分。无论是做生意确定货物的重量，还是菜市场买菜看斤看两，还是没事减肥看看自己体重有没有减少，我们都需要使用称量道具，电子称以其便携，准确等优点占据着市场。 早期的电子称是通过模拟电路实现的，其抗干扰能力不足，准确也比较低。现在的电子称都是通过微控制器，采用数字信号的方式，这样就克服了以前的缺点，还可以实现键盘控制以及超额报警等更能。在学习了传感器，单片机，测控电路几门课程之后，我们可以自己设计出一个电子称了。 在我的设计中，我将采用电阻式应变片传感器进行测量，并采用放大器对传感器转换出的电压信号进行放大、达到A/D转换器输入电压的要求，采用8位A/D转换器将放大器产生的模拟信号转换成数字信号，单片机将接收到的数字处理后显示在4个数码管上（量程为0-1.999kg，所以只需要4个数码管），还需要蜂鸣器进行超量程报警，led灯显示电源的通断，两个拨位开关实现电源通断的控制，以及单片机的复位功能。 1.2检测原理 电阻式应变片传感器是通过电阻的应变效应进行测量。
XXXX大学 毕业设计说明书 学生姓名：学号： 学院： 专业： 题目：基于AT89S52单片机的电子称的设计指导教师：职称: 职称: 20**年12月5日
摘要 该设计以51系列单片机AT89S52为控制核心，实现电子秤的基本控制功能。在设计系统时，为了更好地采用模块化设计法，分步的设计各个单元功能模块，系统的硬件部分可以分为最小系统、数据采集、人机交互界面和系统电源四大部分。最小系统部分主要包括AT89S52和扩展的外部数据存储器；数据采集部分由压力传感器、信号的前级处理和A/D转换部分组成，包括运算放大器AD620和A/D转换器ICL7135；人机交互界面为键盘输入和点阵式液晶显示，主要使用ZLG7289键盘控制芯片和OCM4x8C显示器，可以方便的输入数据和直观的显示中文。系统电源以LM317和LM337为核心设计电路以提供系统正常工作电源。软件部分应用单片机C语言进行编程，实现了该设计的全部控制功能。该电子秤可以实现基本的称重功能（称重范围为0～9.999Kg，重量误差不大于±0.005Kg）,并发挥部分的显示购物清单的功能，可以设置日期和设定十种商品的单价，还具有超量程和欠量程的报警功能。整个系统结构简单，使用方便，功能齐全，精度高，具有一定的开发价值。 关键词：单片机；采样电路；A/D转换器；液晶显示
目录 第一章绪论 (1) 1.1 引言 (1) 1.2选题背景与意义 (2) 1.3 研究现状 (2) 1.3.1 影响因素 (2) 1.3.2产品质量 (3) 1.3.3发展方向 (3) 1.3.4电子秤的智能化 (3) 1.4 本文的结构 (4) 第二章系统方案的设计 (5) 2.1 电子秤的设计要求 (5) 2.1.1 基本要求 (5) 2.1.2 发挥部分 (5) 2.1.3 创新部分 (5) 2.2 系统工作原理及设计基本思路 (5) 2.2.1 系统工作原理 (5) 2.2.2 系统设计基本思路 (6) 2.3 系统总体设计方案比较与论证 (6) 2.4 单片机的选型 (8) 2.5 数据采集部分的方案确定 (9) 2.5.1 传感器 (9) 2.5.2 前级放大器部分 (12) 2.5.3 A/D转换器 (15) 2.6 人机交互部分 (17) 2.6.1 键盘输入 (17) 2.6.2 输出显示 (17) 2.7 系统电源 (18) 2.8 具体实施方案简介 (20) 第三章系统硬件设计 (22) 3.1 基于AT89S52的主控电路 (22) 3.1.1 芯片介绍 (22) 3.1.2 主控电路 (26)
单片机电子称课程设计1
————————————————————————————————作者：————————————————————————————————日期： 2
单片机技术及其应用原理课程设计报告 设计题目:电子秤的设计 专业年级:08电子信息工程本科 小组成员: 杨婷(200800802035 华娟(200800802041 王尹怿(200800802048 成绩: 完成时间:20110702 【设计题目】电子称的设计 【设计要求】 (1设计一款电子秤,用LED液晶显示器显示被称物体的质量(2可以设定该秤所称的上限 (3当物体超重时,能自动报警 【设计过程】 1.【方案设计】 3
4 在设计系统时,针对各个模块实现的功能来设计电子秤的方案有以下几种: 方案一 结构简图如下图所示: 图1 带有键盘输入的结构简图 此方案设计的电子秤,可以实现称物计价功能,但是局限于数码管的功能,在显示时只能显示单价、购物总额以及简单的货物代码等。在显示重量时,如果数码管没有足够的位数,那么称量物体重量的精度必受到限制,所以此方案需要较多的数码管接入电路中。这样在处理输入输出接口时需要另行扩展足够多的I/O 接口供数码管使用,比较麻烦。 方案二前端信号处理时,选用放大、信号转换等措施, 尤其在显示方面采用具有字符图文显示功能的LCD 显示器。这种方案不仅加强了人机交换的能力,而且满足设计要求,可以显示购物清单、所称量的物体信息等相关内容。 结构简图如下图所示: 图2 LCD 显示的方案
目前单片机技术比较成熟,功能也比较强大,被测信号经放大整形后送入单片机,由单 片机对测量信号进行处理并根据相应的数据关系译码显示出被测物体的重量。单片机控制适合于功能比较简单的控制系统,而且其具有成本低,功耗低,体积小算术运算功能强,技术成熟等优点。但其缺点是外围电路比较复杂,编程复杂。使用这种方案会给系统设计带来一定的难度。 方案三采用现场可编程门阵列(FPGA为控制核心 采用现场可编程门阵列(FPGA为控制核心,利用EDA软件编程,下载烧制实现。系统集成于一片Xilinx公司的SpartanⅡ系列XC2S100E芯片上,体积大大减小、逻辑单元灵活、集成度高以及适用范围广等特点,可实现大规模和超大规模的集成电路。 采用FPGA测频测量精度高,测量频率范围大,而且编程灵活、调试方便,设计要求的精度较高,所以要求系统的稳定性要好,抗干扰能力要强。 从下图中可以看到系统的基本工作流程和各单元电路所用到的核心器件。其中控制器采用Xilinx公司可编程器件FPGA为核心,基于ISE软件平台,采用VHDL编程实现数据处理、LED和LCD驱动、时钟芯片的I2C通讯、键盘控制等模块。 结构简图如下图所示 : 5
单片机电子秤设计报告 秤是一种在实际工作和生活中经常用到的测量器具。随着计量技术和电子技术的发展，传统纯机械结构的杆秤、台秤、磅秤等称量装置逐步被淘汰，电子称量装置电子秤、电子天平等以其准确、快速、方便、显示直观等诸多优点而受到人们的青睐。 和传统秤相比较，电子秤利用新型传感器、高精度AD转换器件、单片机设计实现，具有精度高、功能强等特点。本课题设计的电子秤具有基本称重、键盘输入、计算价格、显示、超重报警功能。该电子秤的测量范围为0-40Kg，测量精度达到5g，有高精度，低成本，易携带的特点。电子秤采用液晶显示汉字和测量记过，比传统秤具有更高的准确性和直观性。另外，该电子秤电路简单，使用寿命长，应用范围广，可以应用于商场、超市、家庭等场所，成为人们日常生活中不可少的必需品。 一、功能描述 1、采用高精度电阻应变式压力传感器，测量量程0-40kg，测量精度可达5g。 2、采用电子秤专用模拟/数字（A/D）转换器芯片hx711对传感器信号进行调理转换，HX711 采用了海芯科技集成电路专利技术，是一款专为高精度电子秤而设计的24 位A/D 转换器芯片。 3、采用STC89C52单片机作为主控芯片，实现称重、计算价格等主控功能。 4、采用128*64汉字液晶屏显示称重重量、单价、总价等信息。 5、采用4*4矩阵键盘进行人机交互，键盘容量大，操作便捷。 6、具有超量程报警功能，可以通过蜂鸣器和LED灯报警。 7、系统通过USB电源供电，单片机程序也可通过USB线串行下载。
二、硬件设计 1、硬件方案 单片机电子秤硬件方案如图1所示： 图1 单片机电子秤硬件方案 称重传感器感应被测重力，输出微弱的毫伏级电压信号。该电压信号经过电子秤专用模拟/数字（A/D）转换器芯片hx711对传感器信号进行调理转换。HX711 采用了海芯科技集成电路专利技术，是一款专为高精度电子秤而设计的24 位A/D 转换器芯片，内置增益控制，精度高，性能稳定。HX711芯片通过2线串行方式与单片机通信。单片机读取被测数据，进行计算转换，再液晶屏上显示出来。 矩阵键盘主要用于计算金额。当被测物体重量得到后，用户可以通过矩阵键盘输入单价，电子秤自动计算总金额并在液晶屏显示。电源系统给单片机、HX711电路及传感器供电。 2、称重传感器 传感器是测量机构最重要的部件。称重传感器本身具有单调性，其主要参数指标是灵敏度、总误差和温度漂移。 (1) 灵敏度 称重传感器的电灵敏度为满负荷输出电压与激励电压的比值，典型值是2mV/V。当使用2 mV/V灵敏度和5 V激励电压的传感器时，其满度输出电压为10 mV。通常，为了使用称重传感器线性度最好的一段称重范围，应当仅使用满度范围的三分之二。因此满度输出电压应当大约为6mV。当电子秤应用于工业环境时，在6mV满度范围内测量微小的信号变化并非易事。 (2) 总误差 总误差是指输出误差和额定误差的比值。典型电子秤的总误差指标大约是0.02%，这一技术指标相当重要，它限制了使用理想信号调节电路所能达到的精确度，决定了ADC分辨率的选择以及放大电路和滤波器的设计。
BPS（贴片省电）系列内部设置，标定说明 一：内部设置 1；按住[1]，[9]键不放开机, 显示888888 888888 888888 2；放开[1]，[9]键，当电子秤自检的同时按住[去皮]键一秒后， 显示—CAL— 3；按[3]键，进入显示速度设置， 显示SP=0 SP=0显示速度快 SP=1显示速度 SP=2显示速度稍慢 SP=3显示速度慢 按[累计]键循环选择 4；按[去皮]键进入零点跟踪设置， 显示AO=1 AO=0无零点跟踪 AO=1零点跟踪1 AO=2零点跟踪2 AO=3零点跟踪3 按[累计]键可循环选择 5；按[去皮]键进入背光设置（仅限示BPS液晶显示）， 显示BL=3 BL=0无背光 BL=1一直背光 BL=2自动背光 BL=3按背光键背光 按[累计]键可循环选择 6；按[去皮]键进入强制回零设置， 显示CT=1 CT=0无强制回零 CT=1有强制回零 按[累计]键可循环选择 7；按[去皮]键进入输入方式设置， 显示DJ=0 DJ=0输入单价时以元位起显示 DJ=1输入单价时以分位起显示 按[累计]键可循环选择 8；按[去皮]键进入省电速度设置（仅限于BPSR灯管显示）， 显示SH=1 SH=0省电时 0.000 0.00 0.00 SH=1省电时 0 SH=2省电时 0 0 SH=3省电时 0 0 0 按[累计]键可循环选择
按[去皮]键进入LED亮度设置，（仅限于BPSR灯管显示）， 显示LD=2 LD=1 LED亮度较暗 LD=2 LED亮度较亮 LD=3 LED亮度亮 按[累计]键可循环选择 9，按[去皮]键 显示—CAL— 10内部设置完华，重新开机。 二：标定说明 1，按住[1]，[9]键不放同时开机， 显示888888 888888 888888 2，放开[1]，[9]键，当电子秤自检的同时按住[去皮]键一钞后 显示—CAL— 3，依次按[7]，[8]，[9]，[4]键，电子秤自动搜索内码，并伴有“哗”“哗”声，且显示14068 14068 --------- 重量栏，单价栏数字在跳动， 4，当搜索完毕后，“哗”“哗”声止， 显示14068 14068 ----------- 5，按[置零]键，显示 0 14068 ----------- 6，此时放上欲标定的标准砝码于秤盘的中央 7，待稳定后，在数字键上输入与放在秤盘中央的标定砝码相符的数字，如：5KG 则输入“5”“0”“0”“0” 8，待稳定后，按[去皮]键，显示5.000 0.00 0.00 9，标定完毕
四川信息职业技术学院 毕业设计阐明书(论文) 设计(论文)题目： 基于单片机电子秤设计 专业：应用电子技术 班级：应电12-3 学号： 1111111 姓名：某某某 指引教师：某某某
二〇一四年十一月二十五日
四川信息职业技术学院毕业设计（论文）任务书
目录 摘要................................................................................................... 错误!未定义书签。绪论................................................................................................... 错误!未定义书签。第一章方案设计与论证................................................................... 错误!未定义书签。 1.1方案选取 ............................................................................ 错误!未定义书签。 1.2方案论证 ............................................................................ 错误!未定义书签。第二章硬件设计与分析................................................................... 错误!未定义书签。 2.1单片机最小系统 ................................................................ 错误!未定义书签。 2.1.1 芯片简介.............................................................. 错误!未定义书签。 2.1.2 时钟电路设计...................................................... 错误!未定义书签。 2.1.3 复位电路设计...................................................... 错误!未定义书签。 2.2信号采集模块 .................................................................... 错误!未定义书签。 2.2.1 传感器选取.......................................................... 错误!未定义书签。 2.2.2 传感器选取.......................................................... 错误!未定义书签。 2.3数据转换电路 .................................................................... 错误!未定义书签。 2.3.1 A/D转换器选取................................................... 错误!未定义书签。 2.3.2 ADC0832简介 ..................................................... 错误!未定义书签。 2.3.3单片机对ADC0832控制原理 ............................ 错误!未定义书签。 2.4声光报警电路 .................................................................... 错误!未定义书签。 2.5显示电路 ............................................................................ 错误!未定义书签。 2.6整机电路 ............................................................................ 错误!未定义书签。
电子秤的正确使用方法: 1 请将电子秤置于稳固平坦之桌面或地面使用,不要放在震动不稳的桌面或台架上。 2 电源开关位置电子秤的右下方的底部。当电源开启时,请勿将物品置放在秤盘上,使用前先热机2分钟以上(热机时间越长精度越高)。如果刚开机重量不就是零的话,稍等一会,或者重新开机置零。 3 电子秤上的“置零”就就是称过一种物品后,下一次又称不同的物品,将置零,电子秤将重新计量,计价。 4 去皮[扣重]就是电子秤的基本功能,它的准确用处就是把秤台上的帮助秤重的容器,比如说小盆,等辅助的物品,将帮助称重的辅助性的容器放在秤上,之后按“去皮”键,重量值置换成电子秤的零,,随后放上的物品重量显示为净重值。 5 电子秤就是公斤秤,1公斤=1000克=1千克=2斤。50g=1两。 使用注意事项: 1 严禁雨淋或用水冲洗,若不慎沾水则用干布擦拭干净,当机器功能不正常时要尽速送修 2 严禁敲打撞击及重压 3 勿置放在高温及潮湿环境场所(专用防水防腐秤除外) 4 电子秤若长期不用时须将机器擦拭干净,放入干燥剂用塑料袋包好,有使用干电池应出。否则电池生锈,会腐蚀电子秤。
电子称的结构与原理 1.电子秤的基本结构电子秤就是利用物体的重力作用来确定物体质量(重量)的测量仪器,也可用来确定与质量相关的其它量大小、参数、或特性。不管根据什么原理制成的电子秤均由以下三部分组成: 图2-1 电子秤的基本结构(1)承重、传力复位系统 它就是被称物体与转换元件之间的机械、传力复位系统,又称电子秤的秤体,一般包括接受被称物体载荷的承载器、秤桥结构、吊挂连接部件与限位减振机构等。 (2)承重、传力复位系统它就是被称物体与转换元件之间的机械、传力复位系统,又称电子秤的秤体,一般包括接受被称物体载荷的承载器、秤桥结构、吊挂连接部件与限位减振机构等。 (2)称重传感器腔谐振器式等)与应变传感器(电阻应变式、声表面谐振式)或就是利用磁弹性、压电与压阻等物理效应的传感器。即由非电量(质量或重量)转换成电量的转换元件,它就是把支承力变换成电的或其它形式的适合于计量求值的信号所用的一种辅助手段。按照称重传感器的结构型式不同,可以分直接位移传感器(电容式、电感式、电位计式、振弦式)。对称重传感器的基本要求就是:输出电量与输入重量保持单值对应,并有良好的线性关系;有较高的灵敏度;对被称物体的状态的影响要小;能在较差的工作条件下工作;有较好的频响特性;稳定可靠。(3)测量显示与数据输出的载荷测量装置即处理称重传感器信号的电子线路(包括放大器、模数转换、电流源或电压源、调节器、补尝元件、保护线路等)与指示部件(如显示、打印、数据传输与存贮器件等)。这部分习惯上称载荷测量装置或二次仪表。在数字式的测量电路中,通常包括前置放大、滤滤、运算、变换、计数、寄存、控制与驱动显示等环节。图2 电子秤测量系统的结构框图 当被称物体放置在秤体的秤台上时,其重量便通过秤体传递到称重传感器,传感器随之产生力－电效应,将物体的重量转换成与被称物体重量成一定函数关系(一般成正比关系)的电信号(电压或电流等)。此信号由放大电路进行放大、经滤波后再由模/数(A/D)器进行转换,数字信号再送到微处器的CPU处理,CPU不断扫描键盘与各种功能开关,根据键盘输入内容与各种功能开关的状态进行必要的判断、分析、由仪表的软件来控制各种运算。运算结果送到内存贮器,需要显示时,CPU发出指令,从内存贮器中读出送到显示器显示,或送打印机打印。一般地信号的放大、滤波、A/D转换以及信号各种运算处理都在仪表中完成。电子秤的计量性能涉及的主要技术指标有:量程、分度值、分度数、准确度等级等。(1)量程:电子衡器的最大称量Max,即电子秤在正常工作情况下,所能称量的最大值。(2)分度值:电子秤的测量范围被分成若干等份,每份值即为分度值。用e或d来表示。(3)分度数:衡器的测量范围被分成
1.前言 电子称重技术是现代称重计量和控制系统工程的重要基础之一，电子衡器经过40年的不断改进和完善，从60年代的机电结合型发展到现在的全电子型和数字化智能型。由于它具有称量准确、快速，读取方便，环境适应性强，便于与电子计算机结合而实现称重计量与过程控制自动化等特点，在工商贸易、能源交通、轻工食品、医药卫生、航空航天等部门得到了广泛的应用。本课题本着电子秤向高精度、高可靠方向研究,讲述了用单片机控制A/D转换、键盘输入和数据显示，对如何实现键盘中断、A/D采样进行研究。设计特别适用于测量精度要求较高的场合, 具有较高的实用价值和推广价值。本文中第一章讲述了电子秤的发展情况及其工作原理，第二章讲述了电子秤的硬件电路组成部分,第三章介绍了电子秤各部分功能实现的软件设计。 1.1研究本文的意义 物料计量是工业生产和贸易流通中的重要环节。称重装置或衡器是不可缺少的计量工具。随着工农业生产的发展和商品流通的扩大，衡器的需求也日益增多，过去沿用的机械杠杆秤己不能适应生产自动化和管理现代化的要求。自六十年代以来，由于传感器技术和电子技术的迅速发展，电子称重技术日趋成熟，并逐步取代机械秤。尤其是七十年代初期，微处理机的出现使电子称重技术得到了进一步的发展。快速、准确、操作方便、消除人为误差、功能多样化等方面已成为现代称重技术的主要特点。称重装置不仅是提供重量数据的单体仪表，而且作为工业控制系统和商业管理系统的一个组成部分，推进了工业生产的自动化和管理的现代化，它起到了缩短作业时间、改善操作条件、降低能源和材料的消耗、提高产品质量以及加强企业管理、改善经营管理等多方面的作用。称重装置的应用已遍及到国民经济各领域，取得了显著的经济效益。同时对称重仪表的要求也越来越高，要求仪表有更高抗干扰能力、更高的精度。 基于电子秤的现状，本文拟研究一种用单片机控制的高精度数字电子秤设计方案。这种高精度数字电子秤计量准确、携带方便，集质量称量功能与价格计算功能于一体，能够满足商业贸易和居民家庭的使用需求。 1.2 电子秤的发展 1.电子技术渗入衡器制造业 随着第二次世界大战后的经济繁荣，为了把称重技术引入生产工艺过程中去，对称重技术提出了新的要求，希望称重过程自动化，为此电子技术不断渗入衡器制造业。在1954年使用了带新式打印机的倾斜杠杆式秤，其输出信号能控制商用结算器，并且用电磁铁机构与代替人工操作的按键与办公机器联用。在1960年开发出了与衡器相联的专
智能重量变送器 使 用 说 明 书
一．概述 随着电子称重技术在工业生产过程中的广泛应用，为了使重量信号可以直接输送到工业控制计算机及其它控制仪表，实现生产过程的远距离集中控制，用户迫切需要一种能将重量信号转换成标准模拟量信号或数字信号并能进行设定控制的重量变送器。 该智能重量变送器是本公司为适应这一需求而专门研制的一种集设定控制技术和数字变送器功能于一身的新颖智能重量变送器，适用于冶金、石化、水泥、建材、饲料等需要配料、定值控制的计量控制装置中。 二．技术参数、规格及功能 1．技术参数 ●线性度：0.01%F.S ●输入灵敏度：0.25μv/d ●输入信号范围：0.1mV~20mV ●A/D转换速度：100次/秒 ●A/D转换码数：100万码 ●显示分度数：≤60000码 ●零点温度影响：≤0.2μV/℃ ●满度温度影响：≤10ppm/℃ ●传感器激励电源：电压：DC5V±0.3V ●最大激励电流： 200mA 2．模拟量输出信号 ●一路独立的可编程标准电流信号（可选配两路模拟量输出） ●准确度： 0.1%F.S
●模拟量输出种类： 4~20mA(负载电阻≤750Ω) 0~10mA(负载电阻≤1.5kΩ) 3．通讯口（可选配） 一路串行数字接口 信号种类：标准RS-232、RS-485、20mA电流环（单向）及电台接口。 （用户可在上述信号接口中任选一种，可同具有相应输入接口及格式的计算机、显示器等使用。）4．设定控制信号 二路（常开）继电器触点：容量AC250V 2.5A（可选配四路） 5．显示器 5.1 A型 ●主显示器5位红色0.5英寸LED，显示称量值、提示符。 ●付显示器6位绿色0.3英寸LED，显示累加值。 ●指示灯8只LED显示工作状态及内容。 5.2 B型 ●主显示器5位红色0.8英寸LED，显示称量值、提示符。 ●付显示器6位红色0.5英寸LED，显示累加值。 ●指示灯8只LED显示工作状态及内容。 6．一般规格及使用环境 ●环境温度：0 ~40℃； ●相对温度：40℃（20 ~90）%RH； ●大气压强：86 ~106 KPa； ●供电电压：AC220 +22-33V ●供电频率：50±1Hz；
电 子 设 计 实 验 报 告 电子科技大学 设计题目：电子称姓名：
学生姓名 任务与要求 一、任务 使用电阻应变片称重传感器，实现电子秤。用砝码作称重比对。 二、要求 准确、稳定称重； 称重传感器的非线性校正，提高称重精度； 实现“去皮”、计价功能； 具备“休眠”与“唤醒”功能，以降低功耗。
电子秤 第一节绪论 摘要：随着科技的进步，在日常生活以及工业运用上，对电子秤的要求越来越高。常规的测试仪器仪表和控制装置被更先进的智能仪器所取代，使得传统的电子测量仪器在远离、功能、精度及自动化水平定方面发生了巨大变化，并相应的出现了各种各样的智能仪器控制系统，使得科学实验和应用工程的自动化程度得以显著提高。影响其精度的因素主要有:机械结构、传感器和数显仪表。在机械结构方面,因材料结构强度和刚度的限制,会使力的传递出现误差,而传感器输出特性存在非线性,加上信号放大、模数转换等环节存在的非线性,使得整个系统的非线性误差变得不容忽视。因此,在高精度的称重场合,迫切需要电子秤能自动校正系统的非线性。此外,为了保证准确、稳定地显示,要求所采用的ADC具有足够的转换位数,而采用高精度的ADC,自然增加了系统的成本。基于电子秤的现状,本文提出了一种简单实用并且精度高的智能电子秤设计方案。通过运用很好的集成电路,使测量精度得到了大大提高,由于采用数字滤波技术,使稳态测量的稳定性和动态测量的跟随性都相当好。并取得了令人满意的效果。 关键词：压力传感器，AD620N放大电路，ADC模数转换，STM32单片机，OLED 显示屏，矩阵键盘，电子秤。 1.1引言 本课程设计的电子秤以单片机为主要部件，利用全桥测量原理，通过对电路输出电压和标准重量的线性关系，建立具体的数学模型，将电压量纲（V）改为重量纲（g）即成为一台原始电子秤。其中测量电路中最主要的元器件就是电阻应变式传感器。电阻应变式传感器是传感器中应用最多的一种，本设计采用全桥测量电路，是系统产生的误差更小。输出的数据更精确。而AD620N放大电路的作用就是把传感器输出的微弱的模拟信号进行一定倍数的放大，以满足A/D 转换器对输入信号电平的要求。A/D转换的作用是把模拟信号转变成数字信号，进行模拟量转数字量转换，然后把数字信号输送到显示电路中去，最后由OLED
