工具钢热处理工艺-组织-性能的系统分析
(综合性实验)
一、实验目的
1.掌握工具钢热处理中成分—工艺—组织—性能内在关系；
2.通过实验，掌握材料的系统分析方法。
3.了解工具钢不同工艺条件下的常见组织。
二、实验原理
工具钢主要用于制造各种切削刀具，模具和量具。所以要有高的硬度和耐磨性、高的强度和冲击韧性等。常用的工具钢有T10、9CrSi、Cr12MoV、W18Cr4V 等。T10是普通碳素工具钢，淬火－回火态组织为：回火马氏体＋颗粒状碳化物渗碳体＋少量残余奥氏体。9CrSi是低合金工具钢，淬火－回火态组织为：回火马氏体＋颗粒状碳化物渗碳体。Cr12MoV是模具钢，淬火－回火态组织为：回火马氏体＋块状碳化物渗碳体。下面以高速钢为例，介绍其热处理工艺特点,显微组织与性能的关系。
铸态的高速钢的显微组织黑色组织为δ共析相；白色组织是马氏体和残余奥氏体；鱼骨状组织是共晶莱氏体。铸态高速钢的显微组织中，碳化物粗大，且很不均匀，不能直接使用，必须进行反复锻造。锻造后还须进行退火。退火的目的：①消除锻造应力，降低硬度便于切削加工；②为淬火组织做好组织上的准备。因为原组织为马氏体、屈氏体、或索氏体的高速钢，未经退火，淬火时可能引起萘状断口。退火温度宜为860～880℃，加热时间为3～4小时左右，为了缩短退火时间，一般采用等温退火，即：860～880℃加热3～4小时，炉冷到700～750℃等温4～6小时。锻造退火组织：在索氏体基体上分布着粗大的初生碳化物和较细的次生碳化物（碳化物呈白亮点）。
高速钢的淬火工艺的特点：主要是加热淬火温度高。目的是尽可能多的使碳和合金溶入奥氏体。高速钢的淬火方法有油淬、分级、等温、空冷等。以W18Cr4V 为例，淬火温度在1270℃～1290℃，淬火组织是由（60～70%）马氏体和（25～30%）残余奥氏体及接近10%的加热时未溶的碳化物组成，晶粒度9～10级。硬度63～64HRC。当淬火温度不足，在1240℃～1260℃时，碳化物大部分未溶入奥
氏体，晶粒度为11～12级。硬度62～63HRC。当淬火温度过高，在1300℃～1310℃时，碳化物数量减少，晶粒度7～8级。硬度64～65HRC。当淬火加热温度达1320℃左右时，晶界开始熔化，出现共晶莱氏体和δ共析相，此时过烧。当两次淬火之间未经充分退火，易产生萘状断口，断口呈鱼鳞状白色闪光，如萘光，晶粒粗大，或大小不匀。为了进一步减少变形并提高韧性，对于形状复杂，碳化物偏析严重的刀具可用等温淬火。等温温度为240～280℃左右，其组织为40～50%下贝氏体和20%马氏体和35～45%残余奥氏体及未溶碳化物。
高速钢回火工艺的特点，主要是回火温度高，回火次数多，回火温度在560～570℃时，硬度和强度可达到最大值。由于淬火高速钢中残余奥氏体数量较多，经一次回火后，仍有10%的未转变，硬度64～65HRC。再进行两次回火，才能基本转变完。第一次回火对淬火马氏体起回火作用，而在回火冷却中残余奥氏体转变成马氏体时又产生了新的应力，所以需要第二次回火，而第二次回火后由产生新的应力，还需要第三次回火进一步消除应力，有利于提高钢的强度和韧性，所以高速钢的典型回火规定是560℃，回火三次，每次1小时，回火后钢的硬度比淬火后略高，约在63～66HRC，得到组织是回火马氏体和未溶碳化物和1～2%残余奥氏体。
三、实验设备及试样
1.设备：4X型金相显微镜；洛氏硬度计。
2.试样： 1）9CrSi、Cr12MoV的金相试样一套；
2）W18Cr4V经不同温度淬火—回火的硬度试样一套。
3）W18Cr4V经不同温度回火的硬度试样一套。
四、实验内容
1．观察分析工具钢不同温度淬火-回火下的显微组织，见表1。观察分析高速钢不同温度淬火下的显微组织，见表2。
2．硬度测试：不同淬火温度的W18Cr4V试样，相同淬火温度不同回火温度的W18Cr4V试样。将试验结果填空入表3和表4。
表1工具钢不同热处理工艺制度下的显微组织
表2 W18Cr4V高速钢不同温度淬火后的金相试样
五、实验报告与综合分析
1.实验目的。
2.画出所观察试样的显微组织示意图，并标明材料、状态、显微组织、腐蚀剂、放大倍数。
3.绘出高速钢的硬度与不同淬火加热温度，以及不同回火温度的关系曲线。
4.根据成分特点，以高速钢为例对热处理工艺—组织—性能进行系统分析。
（1）通过对W18Cr4V各种状态显微组织的观察，在组织上如何区别铸态和过烧组织、退火和回火组织、不同温度的淬火组织、充分回火与不充分回火的组织，并进行分析其原因。
（2）高速钢W18Cr4V的A C1在800℃左右，但淬火加热温度一般在1250~1280℃，淬火加热温度为什么这样高?
（3）高速钢在淬火加热时，有可能会产生欠热、过热和过烧现象，根据金相组织上的特征，进行分析?
（4）W18Cr4V在560℃长时间一次回火，是否可以代替3次回火？
表 3 硬度与淬火温度关系表
表 4 硬度与回火温度关系

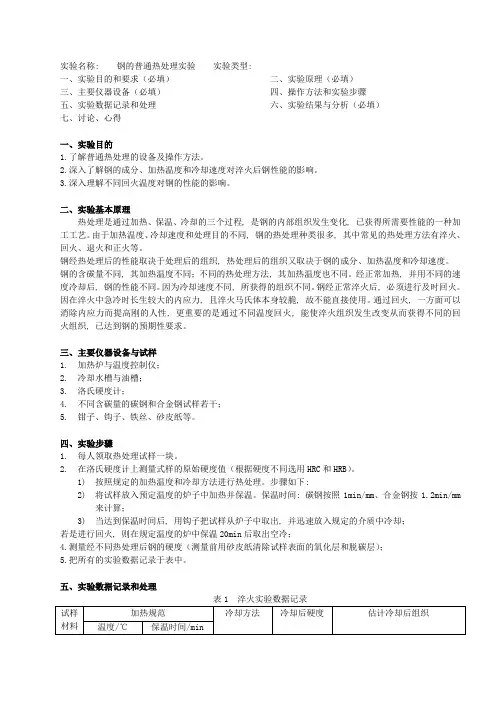

实验五碳钢的热处理操作、组织观察及硬度测定 实验学时：4 实验类型：综合 实验要求：必修 一、实验目的 1. 了解碳钢的热处理工艺操作； 2. 研究碳钢加热温度、冷却速度、回火温度对钢性能的影响； 3. 观察热处理后的显微组织变化； 4. 了解硬度计的原理、初步掌握洛氏硬度计的使用。 二、实验内容 1．按表1中的热处理工艺进行操作，并对热处理后的各样品进行硬度测定，将硬度值填入表1中。 表1 各种热处理工艺 注：保温时间可按1分钟/每毫秒直径计算；回火保温时间均为30分钟，然后取出空冷。
实验五碳钢的热处理操作、组织观察及硬度测定 2. 观察下列表2热处理后的金相试样，并画出组织示意图。 表2 热处理后的金相试样 三、实验原理、方法和手段 （一）钢的热处理工艺： 钢的热处理基本工艺有退火、正火、淬火和回火。进行热处理时，加热是第一道工序，目的是为了得到奥氏体，因为钢的最终组织珠光体、贝氏体和马氏体都是由奥氏体转变来的。二是保温、目的使奥氏体均匀化。三是冷却，是改变组织和性能的重要因素。因此，正确选择三个基本因素是热处理成功的基本保证。 1．加热温度的选择 C相图确定。对亚共析钢，其加热温度为； （1）退火加热温度：根据Fe-Fe 3 共析钢和过共析钢加热至A +（20～30）℃（球化退火），目的是得到球状渗碳体， C1 降低硬度，改善切削性能。 +（30～50）℃；过共析钢加热（2）正火加热温度：一般亚共析钢加热至A C3 至+（30～50）℃，即加热到奥氏体单相区。 +（30～50）℃，淬火后的组织（3）淬火加热温度：一般亚共析钢加热至A C3 ）,则淬火组织中将出现铁为均匀细小的马氏体。如果加热温度不足（如低于A C3
华尔泰经贸有限公司铸钢件产品热处理艺规范 随着铸造件产品种类增多，对外业务增大，方便更好的管理铸造件产品，特制定本规定，要求各部门严格按照规定执行。 1目的： 为确保铸钢产品的热处理质量，使其达到国家标准规定的力学性能指标，以满足顾客的使用要求，特制定本热处理工艺规范。2范围 本规范适用于本公司生产的各种精铸、砂铸产品的热处理，材质为各种低碳钢、中碳钢、低合金钢、中合金钢、高合金钢、铸铁及有色合金。 3术语 3.1退火：指将铸钢产品加热到规定的温度范围，经保温一段时间后， 降温出炉的操作工艺。 3.2正火：指将铸钢产品加热到规定的温度范围，经保温一段时间后， 从炉中取出，在空气中冷却下来的操作工艺。 3.3淬火：指将铸钢产品加热到规定的温度范围，经保温一段时间后， 快速冷却的操作工艺。 3.4回火：指将淬火后的铸钢产品加热到规定的温度范围，经保温一 段时间后出炉，冷却到室温的操作工艺。 3.5调质：淬火＋回火 4 职责
4.1热处理操作工艺由公司技术部门负责制订。 4.2热处理操作工艺由生产部门负责实施。 4.3热处理操作者负责教填写热处理记录，并将自动记录曲线转换到 热处理记录上。 4.4检验员负责热处理试样的力学性能检测工作，负责力学性能检测 结论的记录以及其它待检试样的管理。 5 工作程序 5.1每次装炉前应对设备进行检查，把炉底板上的氧化渣清除干净， 错位炉底板应将其复位后再装，四周应留有足够的间隙，轻拿轻放，装炉应结实，摆放合理。 5.2装炉时大铸件产品放在下面，对易产生热处理变形的铸件，必须 作好防变形或反变形处理，力学性能试样应装在高温区，对特别小的铸件采用铁桶或其它框类工装集中盛放。 5.3炉车上的铸钢件入炉时，应缓慢推进，仔细观察铸钢件是否与炉 壁碰撞，关闭炉门，通电后应经常观察炉内工作状况。 5.4作好铸件产品后续热处理的准备工作，严格控制出炉温度，对水 淬铸件应控制入水时间，水池应有足够水量，以保证淬火质量。 5.5作业计划应填写同炉热处理铸件产品的材质、名称、规格、数量、 时间等要素，热处理园盘记录纸可多次使用，但每处理一次都必须与热处理工艺卡上的记录曲线保持一致。 6 不合格品的处置 6.1热处理试样检验不合格，应及时通知相关部门。
热处理工艺 摘要：现代机器制造对金属材料的性能不断提出更高的要求，如果完全依赖原材料的原始性能来满足这些要求，常常是不经济的，甚至是不可能的。热处理可提高零件的强度、硬度、韧性、弹性，同时，还可改善毛胚或原材料切削性能，使之易于加工。可见，热处理是改善原材料或毛胚的工艺性能、保证产品质量、延长使用寿命、挖掘材料潜力不可缺少的工艺方法。热处理在机械制造业中的应用极其广泛。钢铁是机械工业中应用最广的材料，钢铁显微组织复杂，可以通过热处理予以控制，所以钢铁的热处理是金属热处理的主要内容。 Modern machine manufacturing of metal material performance continuously put forward higher requirements, if totally dependent on the raw performance of the raw materials to meet these requirements, often not economical, even is impossible. Heat treatment can improve the strength, hardness, toughness and elasticity of the parts, and it also can improve the cutting performance of hair germ or raw material, so it is easy to be processed. Heat treatment is an essential method to improve the processing performance of raw materials or hair germ, guarantee the product quality, extend the service life and excavate the potential of material. Heat treatment in the mechanical manufacturing industry is very extensive. Iron and steel is the most widely used material in mechanical industry. The microstructure of steel is controlled by heat treatment, so the heat treatment is the main content of metal heat treatment. 关键词：热处理退火正火淬火回火温度 Heat treatment ，Annealing ，Normalizing ，Quenching ，Tempering ，Temperature 正火是将工件加热到适宜的温度后在空气中冷却，正火的效果同退火相似，只是得到的组织更细，常用于改善材料的切削性能，也有时用于对一些要求不高的零件作为最终热处理。 淬火是将工件加热保温后，在水、油或其它无机盐、有机水溶液等淬冷介质中快速冷却。淬火后钢件变硬，但同时变脆。 为了降低钢件的脆性，将淬火后的钢件在高于室温而低于650℃的某一适当温度进行长时间的保温，再进行冷却，这种工艺称为回火。 退火、正火、淬火、回火是整体热处理中的“四把火”，其中的淬火与回火关系密切，常常配合使用，缺一不可。 “四把火”随着加热温度和冷却方式的不同，又演变出不同的热处理工艺。为了获得一定的强度和韧性，把淬火和高温回火结合起来的工艺，称为调制。某些合金淬火形成过饱和固溶体后，将其置于室温或稍高的适当温度下保持较长时间，
铸造 1.熔融的液态金属填满型腔冷却。制件中间易产生气孔。 2.把金属加热熔化后倒入砂型或模子里，冷却后凝固成为器物。 3.铸造对被加工才料有要求，一般铸铁、铝等的铸造性能较好。铸造不具备锻造的诸多优点，但它能制造形状复杂的零，因此常用于力学性能要求不高的支称件的毛丕制造。例如机床外壳等。 锻造 1.主要是在高温下用挤压的方法成型。可以细化制件中的晶粒。 2.用锤击等方法，使在可塑状态下的金属材料成为具有一定形状和尺寸的工件，并改变它的物理性质。 3.锻造时，金属经过塑性变形，有细化晶粒的做用，切纤维连续，因此常用于重要零件的毛丕制造，例如轴、齿论等。 热处理 热处理是将工件在介质中加热到一定温度并保温一定时间，然后用一定速度冷却，以改变金属的组织结构，从而改变其性能（包括物理、化学和力学性能）的工艺。改善钢的力学性能或加工性能。1.退火 操作方法：将钢件加热到Ac3+30~50度或Ac1+30~50度或Ac1以下的温度（可以查阅有关资料）后，一般随炉温缓慢冷却。 目的： 1.降低硬度，提高塑性，改善切削加工与压力加工性能； 2.细化晶粒，改善力学性能，为下一步工序做准备；
3.消除冷、热加工所产生的内应力。 应用要点： 1.适用于合金结构钢、碳素工具钢、合金工具钢、高速钢的锻件、 焊接件以及供应状态不合格的原材料；2.一般在毛坯状态进行退火。 2.正火 操作方法：将钢件加热到Ac3或Accm 以上30~50度，保温后以稍大于退火的冷却速度冷却。 目的： 1.降低硬度，提高塑性，改善切削加工与压力加工性能； 2.细化晶粒，改善力学性能，为下一步工序做准备； 3.消除冷、热加工所产生的内应力。 应用要点： 正火通常作为锻件、焊接件以及渗碳零件的预先热处理工序。对于性能要求不高的低碳的和中碳的碳素结构钢及低合金钢件，也可作为最后热处理。对于一般中、高合金钢，空冷可导致完全或局部淬火，因此不能作为最后热处理工序。 3.淬火 操作方法：将钢件加热到相变温度Ac3或Ac1以上，保温一段时间，然后在水、硝盐、油、或空气中快速冷却。 目的：淬火一般是为了得到高硬度的马氏体组织，有时对某些高合金钢（如不锈钢、耐磨钢）淬火时，则是为了得到单一均匀的奥氏
常用材料热处理工艺 Prepared on 22 November 2020
常用材料热处理工艺二、ASTM A182 F22 1．退火（A）≥90±10℃炉冷； 2．回火（T）≥675℃ 3．HB≤170（一级）156~207（三级） 三、ASTM A694 F60，F52 1．N+T或Q+T N（Q）：920±10℃保温，空冷（水淬） T：≥540±10℃保温，空冷 2．HB实测 四、16MnJB4726-2000 或N+T N：930±10℃保温，空冷 T：≥600±10℃保温空冷 2．HB：121~178 五、16MnDJB4727-2000 1．Q+T Q：930±10℃保温，水冷 T：≥600±10℃保温空冷 2．HB实测 六、A105ASTM A105-2002 1．正火（N）：900±10℃保温，空冷
2：HB：137~187 七、20# JB4726-2000 1．正火（N）：910±10℃保温，空冷 2．HB：106~159 八、LF2ASTM A350 LF2 1．淬火+回火（Q+T） Q：870~940℃保温，水冷 T：540~665℃保温，空冷 2．HB≤197 九、LF3ASTM A350-2002b 1．淬火+回火（Q+T） Q：870~940℃保温，水冷 T：540~665℃保温，空冷 2．HB≤197 十、15CrMo JB4726-2000 1．淬火+回火（Q+T） Q：900±10℃保温，水冷 T：≥620℃保温，空冷 2．HB：118~180 十一、1Cr5Mo JB4726-2000 1．淬火+回火： Q：880~900℃，保温，水冷
标准：GB/T 1220-1992 ●特性及应用： 0Cr17Ni4Cu4Nb是由铜、铌/钶构成的沉淀、硬化、马氏体不锈钢。0Cr17Ni4Cu4Nb有较高的强度、耐蚀性、抗氧化性，0Cr17Ni4Cu4Nb这个等级具有高强度、硬度(高达300℃/572℉)和抗腐蚀等特性。经过热处理后，产品的机械性能更加完善，可以达到高达1100-1300MPa(160-190 ksi) 的耐压强度。这个等级不能用于高于300℃(572℉) 或非常低的温度下，它对大气及稀释酸或盐都具有良好的抗腐蚀能力，它的抗腐蚀能力与304和430一样。 ●应用领域: 1.海上平台、直升机甲板、其他平台 2.食品工业 3.纸浆及造纸业 4.航天(涡轮机叶片) 5.机械部件 6.核废物桶 ●化学成分： 0Cr17Ni4Cu4Nb化学成分： C Si Mn P S Ni Cr Mo Cu Nb 其他 ≤0.07 ≤1.00 ≤1.00 ≤0.035 ≤0.030 3.00-5.00 15.5-17.5 - 3.00-5.00 0.15-0.45 - 美国ASTMS17400，AISI630,UNS630化学成分 C Si Mn P S Ni Cr Mo Cu Nb 其他 ≤0.07 ≤1.00 ≤1.00 ≤0.040 ≤0.030 3.00-5.00 15.5-17.5 - 3.00-5.00 0.15-0.45 - 日本SUS630化学成分 C Si Mn P S Ni Cr Mo Cu Nb+Tao 其他 ≤0.07 ≤1.00 ≤1.00 ≤0.040 ≤0.030 3.00-5.00 15.5-17.5 - 3.00-5.00 0.15-0.45 - 欧洲X5CrNiCuNb16-4化学成分 C Si Mn P S Ni Cr Mo Cu Nb+Tao 其他 ≤0.07 ≤1.00 ≤1.00 ≤0.040 ≤0.030 3.00-5.00 15.5-17.5 - 3.00-5.00 0.15-0.45 - ●力学性能： 抗拉强度σb (MPa)：480℃时效,≥1310; 550℃时效,≥1060; 580℃时效,≥1000; 620℃时效,≥930 条件屈服强度σ0.2 (MPa)：480℃时效,≥1180;550℃时效,≥1000;580℃时效,≥865;620℃时效,≥725 伸长率δ5 (％)：480℃时效,≥10;550℃时效,≥12;580℃时效,≥13;620℃时效,≥16 断面收缩率ψ (％)：480℃时效,≥40;550℃时效,≥45;580℃时效,≥45;620℃时效,≥50 硬度：固溶,≤363HB和≤38HRC;480℃时效,≥375HB和≥40HRC; 550℃时效,≥331HB和≥35HRC;580℃时效,≥302HB和≥31HRC;620℃时效,≥277HB和 ≥28HRC ●热处理规范及金相组织： 热处理规范：1)固溶1020～1060℃快冷;2)480℃时效,经固溶处理后,470～490℃空冷; 3)550℃时效,经固溶处理后,540～560℃空冷; 4)580℃时效,经固溶处理 后,570～590℃空冷;5)620℃时效,经固溶处理后,610～630℃空冷。 金相组织：组织特征为沉淀硬化型。 ●交货状态：一般以热处理状态交货，其热处理种类在合同中注明；未注明者，按不热处理状态交货。
常用材料热处理
材料热处理中的特性： 淬透性（可淬性）：指钢接受淬火的能力 零件尺寸越大，内部热容量也越大，淬火时冷却速度越慢，因此，淬透层越薄，性能越差，这种现象叫做“钢材的尺寸效应”。但淬透性大的钢，尺寸效应不明显。 由于碳钢的淬透性低，在设计大尺寸零件时用碳钢正火比调质更经济。 常用钢种的临界淬透直径De mm 常用材料的工作条件和热处理 渗碳钢：（含碳量0.1～0.25％） 10、15、20、 15Cr、20Cr、20Mn2、20CrMn、20CrMnVB 25MnTiB、18CrMnTi、20CrMnTi、20CrMnMo 30CrMnTi、20Cr2Ni4A、12CrNi3A、18Cr2Ni4W A
渗碳钢在高温下长时间保温，晶粒易于长大，恶化钢的性能。 表面含碳量在0.85～1.05％，表层硬度≥56～65(HRC) 心部含碳量在0.18～0.25％，HRC30~45 含碳量在0.3％时，HRC30~47 常用渗碳钢渗碳后的硬度 调质钢（含碳量0.25～0.5％） 40、45、40Cr、50Mn2、35CrMo、30CrMnSi、 40CrMnMo、40MnB、40MnVB、40CrNiMoA 38CrMoAlA 碳素调质钢淬透性低。 常用调质钢的调质硬度 调质钢对表面耐磨性要求较高时还需高频淬火，要求耐磨性更高时则需渗氮。
弹簧钢含碳量：碳素弹簧钢0.6～0.9％ 合金弹簧钢0.45-0.7％ 弹簧钢的选用： 钢丝直径<12～15mm 65、75 弹簧≤25mm 65Mn、55Si2Mn 60Si2Mn、70Si3MnA 钢丝直径≤30mm 50CrVA、50CrMnVA 重要弹簧 60Si2CrVA、65Si2MnVA 弹簧钢的热处理一般是淬火加中温回火 热处理的硬度一般为 HRC41-48 对于一般小弹簧（钢丝截面D<10mm）不淬火，只作250～300去应力处理。 65Mn淬硬性好，硬度≥HRC59。 轴承钢含碳量0.95～1.10％ 含铬量0.5～1.65％ GCr9 GCr15 GCr15SiMn GsiMnV GMnMoVRE GSiMnMoV GSiMnVRE GSiMnMoVRE GMnMoV 轴承承受高压集中周期性交变载荷，由转动和滑动产生极大的摩擦。 轴承钢一般首先进行球化退火—淬火—低温回火，硬度为HRC61-65。
《热处理工艺课程设计》教学大纲 （Design of Heat Treating Processes） 课程编号：050251002 学时/学分：3周/6学分 一、大纲说明 本大纲根据金属材料工程专业2017年教学计划制订 （一）适用专业：金属材料工程 （二）课程设计性质：金属材料工程专业必修课、考查课。 （三）主要先修课程和后续课程 1、先修课程：材料的力学性能，材料工程基础，材料的现代检测方法，材料科学基础 2、后续课程：工程材料学，热处理设备设计，材料的表面处理 二、课程设计目的及基本要求 1. 课程设计目的 （1）培养学生综合运用所学的热处理课程的知识去解决工程问题的能力，并使其受到卓越工程师基本的训练。 （2）学习热处理工艺设计的一般方法、热处理设备选用和装夹具设计等。 （3）进行热处理设计的基本技能训练，如计算、工艺图绘制和学习使用设计资料、手册、标准和规范。 2. 基本要求 在指导教师的指导下，独立完成2个典型零件的热处理工艺设计，写出设计说明书。两个热处理工艺的类型为：（1）设计典型零件的一个普通热处理工艺；（2）钢的化学热处理工艺设计、表面热处理工艺设计、特种热处理工艺设计、铸铁热处理工艺设计和有色金属材料热处理工艺设计，任选其一。 热处理工艺制定以学生生产实习的企业为设计依据，包括零件图纸、材料种类、设备条件、管理规程等。 三、课程设计内容及安排 第一周钢的普通热处理工艺设计 第二周钢的化学热处理工艺设计、表面热处理工艺设计、特种热处理工艺设计、铸铁热处理工艺设计和有色金属材料热处理工艺设计，任选其一。 第三周周一~周三撰写设计说明书 周四~周五答辩 四、指导方式 教师面对面指导设计工作，解答疑难问题。 五、课程设计考核方法及成绩评定
工具钢热处理工艺-组织-性能的系统分析 (综合性实验) 一、实验目的 1.掌握工具钢热处理中成分—工艺—组织—性能内在关系； 2.通过实验，掌握材料的系统分析方法。 3.了解工具钢不同工艺条件下的常见组织。 二、实验原理 工具钢主要用于制造各种切削刀具，模具和量具。所以要有高的硬度和耐磨性、高的强度和冲击韧性等。常用的工具钢有T10、9CrSi、Cr12MoV、W18Cr4V 等。T10是普通碳素工具钢，淬火－回火态组织为：回火马氏体＋颗粒状碳化物渗碳体＋少量残余奥氏体。9CrSi是低合金工具钢，淬火－回火态组织为：回火马氏体＋颗粒状碳化物渗碳体。Cr12MoV是模具钢，淬火－回火态组织为：回火马氏体＋块状碳化物渗碳体。下面以高速钢为例，介绍其热处理工艺特点,显微组织与性能的关系。 铸态的高速钢的显微组织黑色组织为δ共析相；白色组织是马氏体和残余奥氏体；鱼骨状组织是共晶莱氏体。铸态高速钢的显微组织中，碳化物粗大，且很不均匀，不能直接使用，必须进行反复锻造。锻造后还须进行退火。退火的目的：①消除锻造应力，降低硬度便于切削加工；②为淬火组织做好组织上的准备。因为原组织为马氏体、屈氏体、或索氏体的高速钢，未经退火，淬火时可能引起萘状断口。退火温度宜为860～880℃，加热时间为3～4小时左右，为了缩短退火时间，一般采用等温退火，即：860～880℃加热3～4小时，炉冷到700～750℃等温4～6小时。锻造退火组织：在索氏体基体上分布着粗大的初生碳化物和较细的次生碳化物（碳化物呈白亮点）。 高速钢的淬火工艺的特点：主要是加热淬火温度高。目的是尽可能多的使碳和合金溶入奥氏体。高速钢的淬火方法有油淬、分级、等温、空冷等。以W18Cr4V 为例，淬火温度在1270℃～1290℃，淬火组织是由（60～70%）马氏体和（25～30%）残余奥氏体及接近10%的加热时未溶的碳化物组成，晶粒度9～10级。硬度63～64HRC。当淬火温度不足，在1240℃～1260℃时，碳化物大部分未溶入奥
热处理工艺的特点 金属热处理是机械制造中的重要工艺之一，与其他加工工艺相比，热处理一般不改变工件的形状和整体的化学成分，而是通过改变工件内部的显微组织，或改变工件表面的化学成分，赋予或改善工件的使用性能。其特点是改善工件的内在质量，而这一般不是肉眼所能看到的。 为使金属工件具有所需要的力学性能、物理性能和化学性能，除合理选用材料和各种成形工艺外，热处理工艺往往是必不可少的。钢铁是机械工业中应用最广的材料，钢铁显微组织复杂，可以通过热处理予以控制，所以钢铁的热处理是金属热处理的主要内容。另外，铝、铜、镁、钛等及其合金也都可以通过热处理改变其力学、物理和化学性能，以获得不同的使用性能。 热处理的发展史 在从石器时代进展到铜器时代和铁器时代的过程中，热处理的作用逐渐为人们所认识。早在公元前770至前222年，中国人在生产实践中就已发现，铜铁的性能会因温度和加压变形的影响而变化。白口铸铁的柔化处理就是制造农具的重要工艺。 公元前六世纪，钢铁兵器逐渐被采用，为了提高钢的硬度，淬火工艺遂得到迅速发展。中国河北省易县燕下都出土的两把剑和一把戟，其显微组织中都有马氏体存在，说明是经过淬火的。 随着淬火技术的发展，人们逐渐发现淬冷剂对淬火质量的影响。三国蜀人蒲元曾在今陕西斜谷为诸葛亮打制3000把刀，相传是派人到成都取水淬火的。这说明中国在古代就注意到不同水质的冷却能力了，同时也注意了油和尿的冷却能力。中国出土的西汉(公元前206～公元24)中山靖王墓中的宝剑，心部含碳量为0.15～0.4%，而表面含碳量却达0.6%以上，说明已应用了渗碳工艺。但当时作为个人“手艺”的秘密，不肯外传，因而发展很慢。 1863年，英国金相学家和地质学家展示了钢铁在显微镜下的六种不同的金相组织，证明了钢在加热和冷却时，内部会发生组织改变，钢中高温时的相在急冷时转变为一种较硬的相。法国人奥斯蒙德确立的铁的同素异构理论，以及英国人奥斯汀最早制定的铁碳相图，为现代热处理工艺初步奠定了理论基础。与此同时，人们还研究了在金属热处理的加热过程中对金属的保护方法，以避免加热过程中金属的氧化和脱碳等。 1850～1880年，对于应用各种气体（诸如氢气、煤气、一氧化碳等）进行保护加热曾有一系列专利。1889～1890年英国人莱克获得多种金属光亮热处理的专利。 二十世纪以来，金属物理的发展和其他新技术的移植应用，使金属热处理工艺得到更大发展。一个显著的进展是1901～1925年，在工业生产中应用转筒炉进行气体渗碳；30年代出现露点电位差计,使炉内气氛的碳势达到可控，以后又研究出用二氧化碳红外仪、氧探头等进一步控制炉内气氛碳势的方法；60年代，热处理技术运用了等离子场的作用，发展了离子渗氮、渗碳工艺；激光、电子束技术的应用，又使金属获得了新的表面热处理和化学热处理方法。
热处理工艺规程（工艺参数） 编制： 审核： 批准： 生效日期：
受控标识处： 分发号： 目录 1.主题内容与适用范围 (1) 2.常用钢淬火、回火温度 (1) 2.1要求综合性能的钢种 (1) 2.2要求淬硬的钢种 (4) 2.3要求渗碳的钢种 (6) 2.4几点说明 (6) 3.常用钢正火、回火及退火温度 (7) 3.1要求综合性能的钢种 (7) 3.2其它钢种 (8) 3.3几点说明 (8) 4.常用钢去应力温度 (10) 5.各种热处理工序加热、冷却范围 (12) 5.1淬火………………………………………………………………………………………………1 2 5.2 正火及退火 (14) 5.3回火、时效及去应力 (15) 5.4工艺规范的几点说明 (16) 6.化学热处理工艺规范 (17) 6.1氮化 (17) 6.2渗碳 (20)
7.锻模热处理工艺规范 (22) 7.1锻模及胎模 (22) 7.2切边模 (24) 7.3锻模热处理注意事项 (25) 8.有色金属热处理工艺规范 (26) 8.1铝合金的热处理 (26) 8.2铜及铜合金 (26) 9.几种钢锻后防白点工艺规范 (27) 9.1第Ⅰ组钢 (27) 9.2第Ⅱ组钢 (28) 1.主题内容与适用范围 本标准为“热处理工艺规程”（工艺参数），它主要以企业标准《金属材料技术条件》B/HJ－93年版所涉及的金属材料和技术要求为依据（不包括高温合金），并收集了我公司生产常用的工具、模具及工艺装备用的金属材料。 本标准适用于汽轮机、燃气轮机产品零件的热处理生产。 2.常用钢淬火、回火温度 2.1 要求综合性能的钢种：

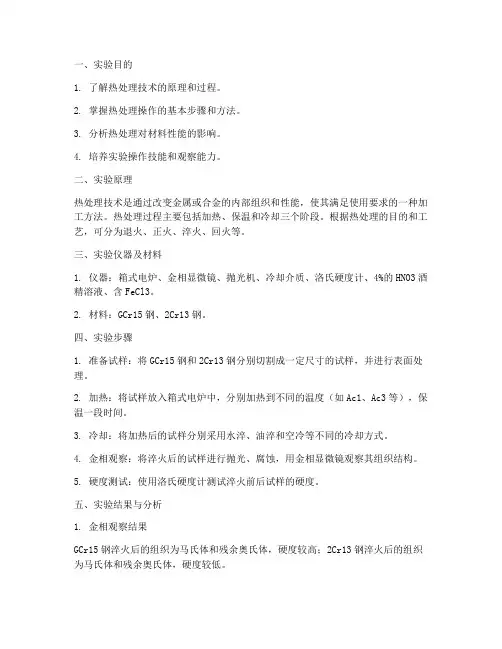

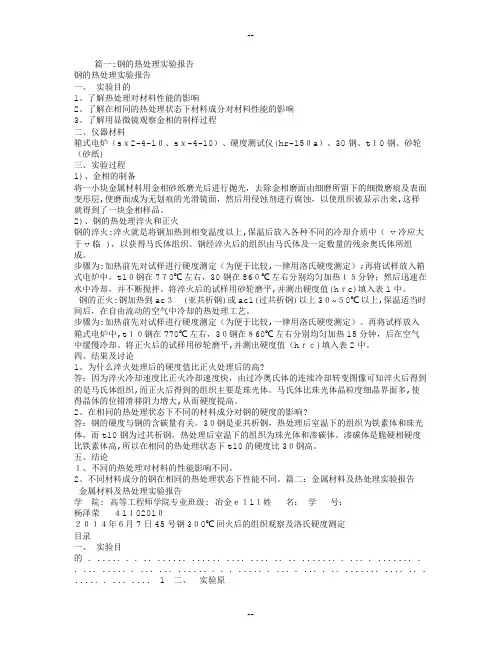

金属材料及热处理实验报告 学院：高等工程师学院 专业班级： 姓名： 学号： 2015年6月4日
目录 1．实验目的 (3) 2．实验原理 (3) 2.1 加热温度 (3) 2.2 淬火保温 (3) 2.3冷却速度 (3) 3．实验材料与设备 (4) 3.1实验材料 (4) 3.2实验设备 (4) 4.实验步骤 (4) 4.1淬火处理 (5) 4.2冷却处理 (5) 4.3硬度测定 (6) 4.4样品制备 (6) 4.5显微组织观察与记录 (6) 5.实验结果分析 (7) 六、结论 (7)
1．实验目的 1. 了解热处理设备和几种热处理工艺（正火，回火，淬火）的实际操作。 2. 了解材料成分、热处理工艺、组织和性能之间的关系。 3. 熟悉冷却条件对钢组织与性能的影响。 4. 初步熟悉洛氏硬度计的使用方法。 5. 利用金相显微镜观察钢组织。 2．实验原理 钢的热处理就是利用钢在固态范围内的加热、保温和冷却，以改变其内部组织，从而获得所需要的物理、化学、机械和工艺性能的一种操作。一般热处理的基本操作有退火、正火、淬火、回火等。 钢的淬火：钢的淬火是将钢加热到临界温度Ac3（亚共析钢）或Ac1（过共析钢）以上温度，保温一段时间，使之全部或部分奥氏体化，然后以大于临界冷却速度的冷速快冷到Ms 以下（或Ms附近等温）进行马氏体（或贝氏体）转变的热处理工艺。淬火的目的是使过冷奥氏体进行马氏体或贝氏体转变，得到马氏体或贝氏体组织，然后配合以不同温度的回火，以大幅提高钢的强度、硬度、耐磨性、疲劳强度以及韧性等，从而满足各种机械零件和工具的不同使用要求。 钢的回火：回火是将淬火后的工件加热到Ac1以下的某一温度，保温一定时间，然后冷却到室温的热处理工艺。 钢的淬火有三个重要的影响因素：加热温度，保温时间，冷却速度。 2.1 加热温度 亚共析钢加热温度为Ac3温度以上30～50℃。高温下钢的状态处在单相奥氏体(A)区内，故称为完全淬火。如亚共析钢加热温度高于Ac1、低于Ac3温度，则高温下部分先共析铁素体未完全转变成奥氏体，即为不完全(或亚临界)淬火。过共析钢淬火温度为Ac1温度以上30～50℃，这温度范围处于奥氏体与渗碳体(A+C)双相区。因而过共析钢的正常的淬火仍属不完全淬火，淬火后得到马氏体基体上分布渗碳体的组织。 2.2 淬火保温 淬火保温时间由设备加热方式、零件尺寸、钢的成分、装炉量和设备功率等多种因素确定。对整体淬火而言，保温的目的是使工件内部温度均匀趋于一致。对各类淬火，其保温时间最终取决于在要求淬火的区域获得良好的淬火加热组织。加热与保温是影响淬火质量的重要环节，奥氏体化获得的组织状态直接影响淬火后的性能。-般钢件奥氏体晶粒控制在5～8级。 2.3冷却速度 要使钢中高温相——奥氏体在冷却过程中转变成低温亚稳相——马氏体，冷却速度必须大于钢的临界冷却速度。工件在冷却过程中，表面与心部的冷却速度有-定差异，如果这种差异足够大，则可能造成大于临界冷却速度部分转变成马氏体，而小于临界冷却速度的心部不能转变成马氏体的情况。为保证整个截面上都转变为马氏体需要选用冷却能力足够强的淬
第四章工具钢 对各种材料进行加工，需要采用各种工具，主要是各种刃具与模具。 工具钢按用途分为刃具钢、模具钢及量具钢。按成分可分为碳素工具钢，低合金工具钢，高合金工具钢（高速钢）。 刃具钢要求高硬度，高耐磨性，一定韧性和塑性，有时需热硬性。如车刀，刨刀，铣刀，钻头，丝锥，锉刀，锯条。常用钢种为T7~T12，Cr，Cr2，9Mn2V，CrWMn，W18Cr4V。 模具钢为两类：一类为热作模具钢，要求高温下的硬度的强度，抗热疲劳和良好的韧性。如锤锻模，挤压模，压铸模。常用钢种为T8~T12，MnSi，5CrW2Si，Cr12V，Cr12MoV。另一类为冷作模具钢，要求具有高硬度，耐磨性和一定的韧性。如冲切模，冷镦模，搓丝模，拉丝，剪刀片。常用钢种有5CrNiMo，3Cr2W8V。 量具钢要求高硬度，高耐磨和尺寸稳定性如量规，样板，卡尺。 工具钢要求的基本性能有：（1）使用性能，如强度，塑性，韧性，耐磨性，热硬性，热疲劳性能；（2）工艺性能，如淬透性，变形与开裂倾向，脱C敏感性，磨削性，切削加工性。 §4．1 碳素及低合金工具钢 一、碳素工具钢 1．成分：高C钢，0.65-1.35% 2．组织：高C回火马氏体+细粒状K，HRC58-64 3．牌号：T7~T13 高牌号者，硬度高，耐磨性好，但韧性较低；低牌号者，硬度较低，但韧性较好。可选择不同场合具体运用。 4．热处理：球化退火（粒状P组织，便于切削加工）+淬火与低温回火 球化退火采用等温球化退火工艺。 5．性能：成本低，冷热性能较好，热处理简单，应用范围较宽。 不足处：（1）淬透性低，盐水中淬火，变形开裂倾向大。 （2）组织稳定性差，热硬性低，工作温度小于200℃。 6．应用：制作工件尺寸较小、受热温度不高、形状简单、不受较大冲击的工具如低速切削的刃具和简单的冷冲模。 二、低合金工具钢 加入M，如Si，Mn，Cr，W，Mo，V。与碳素钢相比，具有淬透性高，耐磨性好，淬火变形少，回火稳定性好，切削速度也较高。 合金元素作用：提高耐磨性，V，W，Mo, Cr；提高淬透性；减少淬火变形； 细化晶粒提高韧性；增大热硬性。 常用钢种：Cr06，Cr，Cr2，9Cr2，9SiCr，8MnSi，CrMn，CrWMn，CrW5，W，V 但由于热硬性仍较差，难以满足高速切削的需要。 §4．2 高速工具钢 高速工具钢适用于高速切削刀具。由于合金度高，可保证刃部在650℃时实际硬度仍高于HRC50，从而具有优良的切削性和耐磨性。
20CrMnTi 齿轮钢的热处理工艺 1.前言 1.120CrMnTi钢概述 20CrMnTi是低碳合金钢，该钢具有较高的机械性能，零件表面渗碳0.7-1.1mm。在渗碳淬火低温回火后，表面硬度为58-62HRC，心部硬度为30-45HRC。20CrMnTi的工艺性能较好，锻造后以正火来改善其切削加工性。此外，20CrMnTi 还具有较好的淬透性，由于合金元素钛的影响，对过热不敏感，故在渗碳后可直接降温淬火。且渗碳速度较快，过渡层较均匀，渗碳淬火后变形小。适合于制造承受高速中载及冲击、摩擦的重要零件，因此根据齿轮的工作条件选用20CrMnTi 钢是比较合适的。经过910-940℃渗碳，870℃淬火，180-200℃回火后机械性能的抗拉强度≥1100Mpa、屈服强度≥850Mpa、延伸率≥10％、断面收缩率≥45％，冲击韧性≥680，硬度为58-62HRC。 20CrMnTi合金成分表1.1 C Si Mn Cr S P Ni Cu Ti 0.17～0.230.17～0.370.80～1.10 1.00～1.30≤0.035≤0.035≤0.030≤0.0300.04～0.10 1.220CrMnTi泵体齿轮的的工艺流程： 1.320CrMnTi钢常见的热处理工艺 表1.2 20CrMnTi钢常见的热处理工艺表 热处理工 艺工艺参数硬度要 求 工艺特点 完全退火加热860~880℃，保温，炉 冷 ≤ 217HB S 消除残余应力，降低硬度 正火加热920~950℃，保温，空 冷156~2 07HBS 加热温度在Ac3825℃线之上，细化晶 粒，消除组织缺陷，以获得珠光体+少 量铁素体组织 淬火加热860~900℃，保温，油 冷48~54 HRC 淬火温度高，淬透性中等，变形较大， 硬度不高，耐磨性差 回火加热500~650℃，保温2h， 油冷30~36 HRC 回火索氏体组织 下料锻造正火清洗淬火回火 加工渗碳 包装 清洗检验
金属材料与热处理技术课程设计 题目：T12钢热处理工艺课程设计 院（系）：冶金材料系 专业年级：材料1201 负责人：陈博 唐磊，杨亚西， 合作者：谭平，潘佳伟，多杰仁青 指导老师：罗珍 2013年12月
热处理工艺课程设计任务书 系部冶金材料系专业金属材料与热处理技术 学生姓名陈博，杨亚西，唐磊，谭平，多杰仁青，潘佳伟 课程设计题目T12 设计任务： 1，课程设计的目的：为了使我们更好地了解碳素工具钢的性能及其热处理工艺流程。培养学生综合运用所学的热处理课程的知识去解决工程问题的能力，并使其所学知识得到巩固和发展。学习热处理工艺设计的一般方法，热处理设备选用和装夹具设计等进行热处理设计的基础技能训练。 2.课程设计的任务分组（碳素工具钢T12） ①：锉刀的热处理工艺（唐磊） ②：热处理后的组织金相分析（陈博） ③：淬火（潘佳伟） ④：回火（多杰仁青） ⑤：局部淬火（谭平） ⑥：缺陷分析（杨亚西） 3.课程设计的内容： T12钢热处理工艺设计流程 4参考文献： 【1】詹艳然，吴乐尧，王仲仁．金属体积成形过程中温度场的分析．塑性工程学报，2001，8(4) 【2】叶卫平，张覃轶．热处理实用数据速查手册．机械工业出版社．2005，59---60 【3】许天己钢铁热处理实用技术．化学工业出版社2005，134"～136 设计进度安排： 第一周周一~周二钢的普通热处理工艺设计理论学习 周三~周五分组进行典型金属材料的热处理工艺设计第二周周一~周三撰写设计说明书 周四~周五答辩 指导教师（签字）： 年 月日
热处理工艺卡 热处理工艺卡材料牌 号 T12 零件重 量 锉刀400g 工艺路 线 热轧钢板冲压下料——退火——校直——铣或刨侧 面——粗磨——半精磨——剁齿——淬火加回火。 技术条件检验方法 硬度HRC60-62，HB≤207 洛氏硬度计，布氏硬度计 金相组 织 珠光体，马氏体和 渗碳体 金相观察 力学性 能 硬度：退火，≤ 207HB，压痕直径≥ 4.20mm；淬火：≥ 62HRC 布氏法，洛氏法 工 序号工序名称设备 装炉方式 及数量 加热温 度℃ 保温 时min 冷却 介 质 温 度 ℃ 冷却时间 min 1 预热加热炉- 550-65 加热 时间 的5-6 倍 - - - 2 球化退火退火炉- 760-77 0 2-4h 空 气 550 -60 4h 3 淬火保护气 氛炉- 770-78 - 水150 -20 10 4 低温回火回火炉- 160-18 0 0.75- 1h 空 气 150 60 编制人陈博编制日期2013.12.11 审核日期
常用材料热处理工艺 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
常用材料热处理工艺二、ASTM A182 F22 1．退火（A）≥90±10℃炉冷； 2．回火（T）≥675℃ 3．HB≤170（一级）156~207（三级）三、ASTM A694 F60，F52 1．N+T或Q+T N（Q）：920±10℃保温，空冷（水淬） T：≥540±10℃?保温，空冷 2．HB实测 四、16MnJB4726-2000 或N+T N：930±10℃保温，空冷 T：≥600±10℃保温空冷 2．HB：121~178 五、16MnDJB4727-2000 1．Q+T Q：930±10℃?保温，水冷 T：≥600±10℃保温空冷 2．HB实测 六、A105ASTM A105-2002
1．正火（N）：900±10℃保温，空冷 2：HB：137~187 七、20# JB4726-2000 1．正火（N）：910±10℃保温，空冷 2．HB：106~159 八、LF2ASTM A350 LF2 1．淬火+回火（Q+T） Q：870~940℃?保温，水冷 T：540~665℃?保温，空冷 2．HB≤197 九、LF3ASTM A350-2002b 1．淬火+回火（Q+T） Q：870~940℃?保温，水冷 T：540~665℃?保温，空冷 2．HB≤197 十、15CrMo JB4726-2000 1．淬火+回火（Q+T） Q：900±10℃?保温，水冷 T：≥620℃?保温，空冷 2．HB：118~180 十一、1Cr5Mo JB4726-2000 1．淬火+回火：
汽车变速箱齿轮固体渗碳工艺设计的实验方案 (2) 1 变速箱齿轮的材料选择 (2) 1.1 汽车变速齿轮的服役条件 (2) 1.2 汽车变速齿轮常见的失效形式 (2) 1.3 汽车变速齿轮的性能要求 (2) 1.4 汽车变速齿轮的材料的选择 (3) 2 渗碳工艺的确定 (4) 2.2 渗碳温度 (4) 2.3 渗碳保温时间 (5) 2.4 渗碳过程 (5) 2.5 渗碳后的淬火、回火处理 (6) 3 渗碳热处理后的检测 (6)
汽车变速箱齿轮固体渗碳工艺设计的实验方案 1 变速箱齿轮的材料选择 1.1 汽车变速齿轮的服役条件 齿轮是机械工业中应用最广泛的重要零件之一。其主要作用是传递动力,改变运动速度和方向。其服役条件如下: 1）齿轮工作时，通过齿面的接触来传递动力。两齿轮在相对运动过程中，既有滚动，又有滑动。因此，齿轮表面受到很大的接触疲劳应力和摩擦力的作用。在齿根部位受到很大的弯曲应力作用； 2）在运转过程中的过载产生振动，承受一定的冲击力或过载; 3）变速齿轮在换档时，端部受冲击，承受一定冲击力; 4）在一些特殊环境下，受介质环境的影响而承受其它特殊的力的作用。 1.2 汽车变速齿轮常见的失效形式 根据其服役条件，常见的失效形式为： 1）疲劳断裂：齿轮在交变应力和摩擦力的长期作用下，导致齿轮点面接疲劳断裂。其产生是由于当齿轮受到弯曲应力超过其持久极限就出现疲劳破坏而超过材料抗弯强度时，就造成断裂失效； 2）表面损伤 a 点蚀：是闭式齿轮传动中最常见的损坏形式，点蚀进一步发展，表现为蚀坑至断裂 b 硬化层剥落：由于硬化层以下的过渡区金属在高接触应力作用下产生塑性变形，使表 面压应力降低，形成裂纹造成碳化层剥落； 3）磨损失效 a摩擦磨损：汽车、拖拉机上变速齿轮属于主载荷齿轮，受力比较大，摩擦产生热量较大，齿面因软化而造成塑性变形，在齿轮运转时粘结而后又被撕裂，造成齿面摩擦磨损失效。 b 磨粒磨损：外来质点进入相互啮合的齿面间，使齿面产生机械擦伤和磨损，比正常磨 损的速度来得更快。另外，齿轮除上述失效形式外，还有在换档时，齿端相互撞击，而造成的齿端磨损，或因换档过猛或过载造成断裂以及齿面塑性变形，崩角等失效形式。 1.3 汽车变速齿轮的性能要求 根据变速齿轮服役条件及失效形式，对齿轮的性能作如下要求： 1 ) 有较高的弯曲疲劳强度；
简述常用热处理工艺的原理与特点。 热处理是指材料在固态下，通过加热、保温和冷却的手段，以获得预期组织和性能的一种金属热加工工艺。 热处理工艺原理 1、正火：将钢材或钢件加热到临界点AC3或ACM以上的适当温度保持一定时间后在空气中冷却，得到珠光体类组织的热处理工艺。 2、退火：将亚共析钢工件加热至AC3以上20—40度，保温一段时间后，随炉缓慢冷却(或埋在砂中或石灰中冷却)至500度以下在空气中冷却的热处理工艺。 3、淬火：将钢奥氏体化后以适当的冷却速度冷却，使工件在横截面内全部或一定的范围内发生马氏体等不稳定组织结构转变的热处理工艺。 4、回火：将经过淬火的工件加热到临界点AC1以下的适当温度保持一定时间，随后用符合要求的方法冷却，以获得所需要的组织和性能的热处理工艺。 5、调质处理：一般习惯将淬火加高温回火相结合的热处理称为调质处理。调质处理广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。调质处理后得到回火索氏体组织，它的机械性能均比相同硬度的正火索氏体组织更优。它的硬度取决于高温回火温度并与钢的回火稳定性和工件截面尺寸有关，一般在HB200—350之间。 特点：金属热处理是机械制造中的重要工艺之一，金球的热处理工艺与其他加工工艺相比，热处理一般不改变工件的形状和整体的化学成分，而是通过改变工件内部的显微组织，或改变工件表面的化学成分，赋予或改善工件的使用性能。 比较钢材与非金属材料热处理的异同点。 热处理有金属材料热处理和非金属材料热处理 相同点：热处理的原理基本一样，都是一般不改变工件的形状和整体的化学成分，而是通过改变工件内部的显微组织，或改变工件表面的化学成分，赋予或改善工件的使用性能。 不同点： 1.钢的表面热处理有两大类：一类是表面加热淬火热处理，另一类是化学热处理。 非金属材料的表面热处理：喷漆、着(染)色、抛光、化学镀后再电镀(如ABS)等。 2.金属材料热处理包括：退火、正火、淬火和回火。 非金属材料热处理包括碳纤维预氧化、碳化、石墨化设备，石墨化烧结等；复合材料成形以及空间环境模拟，包括热压罐，热压机，KM系列模拟罐，用户分布于汽车、模具、工具、碳纤维加工和其他高端应用领域。
热处理实习报告2篇 昨天参观了工具加工的车削、磨、铣的精加工车间，今天我们开始了，热处理的学习。到底在精加工和刃磨角度之前或者在冷拔、冲压之前，工具经过了怎样的热处理呢?今天工具厂的老厂长，为我们做了详细的介绍。 热处理是指将钢在固态下加热、保温和冷却，以改变钢的组织结构，从而获得所需要性能的一种工艺。世界工业发展表明，制造技术的先进性是产品竞争能力的保证，而热处理技术的先进程度，则是保证机械产品质量的关键性因素。老师提到了美国历经数年形成并制订的“美国热处理2020年技术发展路线图”，这是目前国际上最先进的热处理技术发展路线，资料显示，美国对于热处理技术设想目标是能源消耗减少80%，工艺周期缩短50%，生产成本降低75%，热处理实现零畸变和最低的质量分散度，加热炉使用提高到原先的10倍(增加9倍)，加热炉价格降低50%，实现生产零污染。而我国的热处理相对于制造业发达的美国仍然存在20年的差距。 在上工具厂，主要的产品有：齿轮刀具、螺纹刀具、拉销刀具、孔加工刀具、硬质合金刀具、铣刀、铰刀类刀具、量具类刀具、非标准特殊刀具。而每一种产品在加工过程中都要依据其材料及工艺要求的不同接受不同方式的热处理。根据加热、冷却的方式及钢组织性能的变化特点不同，热处理可以分为以下几种：1、普通热处理：退火、1 / 10
正火、淬火和回火;2、表面热处理：表面淬火、化学热处理;3、其他热处理：真空热处理、变形热处理、控制气氛热处理、激光热处理等。 随后，师傅为我们介绍了上海工具厂的热处理设备。在上海工具厂，有四台真空炉。热处理真空炉是具有高压(压力0.6-1.0mpa)气冷功能的真空热处理设备，适用于高速钢、高合金工模具钢、不锈钢等精密零件的真空气淬、退火、钎焊以及磁性材料的烧结及快速冷却等。在机床厂这四台真空炉中，有三台是91年从波兰引进的、美国技术制造的高压气淬真空炉，它由5bar的氮气进行冷却;有效零件炉塞尺寸为600600900mm、可承受最大重量为500kg;加热方式为高频辐射加热;真空度达到50~100pa(大气压为11000000pa。而另外一台真空炉是ipsen的12bar高温气淬真空炉，这台设备属于国际领先技术，由着名的德国ipsen公司生产。其特点有：1、低温对流循环加热，温度范围是150~850℃;循环加热对于型号大的模具便能达到均匀处理的效果。2、分级等温冷却，可以减少工件的变形和开裂;3、冷却风机可以在真空状态下启动，以达到快书冷却的目的。(普通的风机要在冲气0.4bar以后才能启动);4、功率因数高，普通炉在升温时功率因数0.85、保温时0.5而ipsen在升温时功率因数也是0.85而保温的功率因数可以达到0.83;5、ipsen的水冷风机可以超载250%，正常装机容量为115kw在最大超载状态下可以达到287.5kw。ipsen 公司是国际上知名的工业炉制造公司，总部设在德国kleve，在欧洲、美洲、亚洲多个国家设有制造厂，在我国上海也设有制造厂，在北京2 / 10
