大型化工装置拆除
运输方案

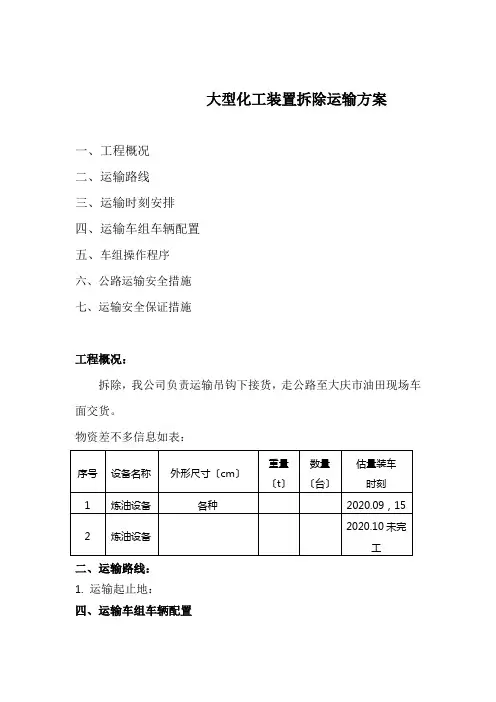

大型化工装置拆除运输方案
一、工程概况
二、运输路线
三、运输时间安排
四、运输车组车辆配置
五、车组操作程序
六、公路运输安全措施
七、运输安全保证措施
工程概况:
拆除, 我公司负责运输吊钩下接货, 走公路至大庆市油田现场车面交货。
货物基本信息如表:
二、运输路线:
1. 运输起止地:
四、运输车组车辆配置
序号1运输车组车辆配置
1号车组参数表1
低平板参数表2
车组参数表3
序号2运输车组车辆配置
2号车组参数表1
低平板参数表2
车组参数表3
五、车组操作程序
( 1) 挂车的组装
接货前, 按设备的参数配备好适合的牵引头, 拼好所需轴线板。( 2) 挂车组装载流程
按照既定路线在厂方人员带领下进入车间指定地点接货, 接货时板车纵向中心线对齐货物纵向中心线, 货物重心与板车承载中心重叠, 并在设备与板车接触地放上薄橡胶皮, 封固货物, 苫好苫布
( 3) 封车加固
在设备的每个吊点处采用下压式八字加固法进行捆扎, 每个捆扎点用5吨手拉葫芦和钢丝绳捆扎。加固时钢丝绳、手拉葫芦等与变压器接触点用垫好以防摩擦刮伤设备表面油漆。所用工装、索具与变压器有接触的部位都要用胶皮片进行隔离。
( 4) 捆扎加固措施
要切实可行的做好捆扎加固工作, 捆扎前要检查捆扎索具的完好度, 如有索具磨损严重情况, 坚决禁止使用。捆扎要牢固可靠, 同时又不得损伤设备, 在设备与车辆之间要加垫薄橡胶皮增大摩擦系数, 无吊点设备应征求业主方技术人员的意见。
六、公路运输安全措施
( 1) 车组装载后, 起步前司机及施工人员再次检查装载、封车等情况。清除影响行车中的不安全因素, 确认牵引车和板车状况正常后方可起车。行驶一公里再次检查装载、封车等情况。并在运输途中适时安排车况检查及货物绑扎情况。
( 2) 参加运输的所有人员( 项目经理、驾驶员、乘员) 应提前沟通确定, 所使用的指挥信号, 如: 起车、慢行、缓行、停车等, 并在运输过程中正确使用。用对讲机联络时, 要事先调整好频道, 检查试用无误后再使用。
( 3) 在主变运输途中, 板车前后布置开道车辆和联络人员, 勤和交警、路政人员联络安排好行车、会车、超车等问题, 发现问题及时处理。
( 4) 开道车与大件运输车辆应密切联系, 遇到道路施工、道路狭窄、路肩不实等特殊情况, 严禁靠边行驶, 。必要时与有关部门联系封道单线居中通行, 防止造成交通堵塞, 保证板车顺利行驶。
