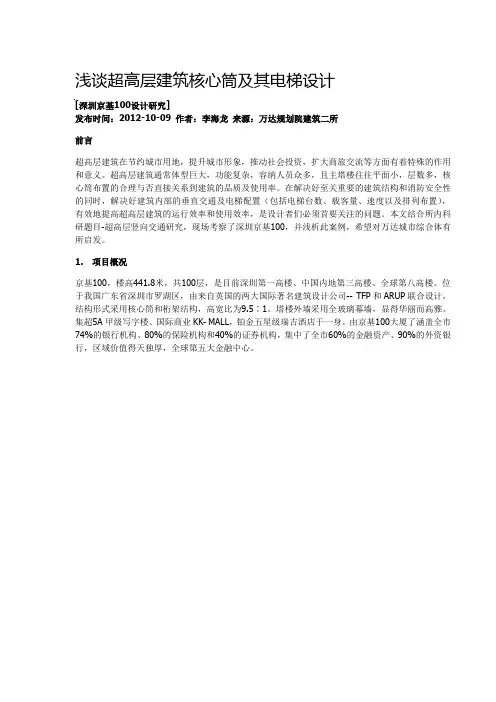

浅谈超高层建筑核心筒及其电梯设计
[深圳京基100设计研究]
发布时间：2012-10-09 作者：李海龙来源：万达规划院建筑二所
前言
超高层建筑在节约城市用地，提升城市形象，推动社会投资，扩大商旅交流等方面有着特殊的作用和意义。超高层建筑通常体型巨大，功能复杂，容纳人员众多，且主塔楼往往平面小，层数多，核心筒布置的合理与否直接关系到建筑的品质及使用率。在解决好至关重要的建筑结构和消防安全性的同时，解决好建筑内部的垂直交通及电梯配置（包括电梯台数、载客量、速度以及排列布置），有效地提高超高层建筑的运行效率和使用效率，是设计者们必须首要关注的问题。本文结合所内科研题目-超高层竖向交通研究，现场考察了深圳京基100，并浅析此案例，希望对万达城市综合体有所启发。
1. 项目概况
京基100，楼高441.8米，共100层，是目前深圳第一高楼、中国内地第三高楼、全球第八高楼。位于我国广东省深圳市罗湖区，由来自英国的两大国际著名建筑设计公司-- TFP和ARUP联合设计，结构形式采用核心筒和桁架结构，高宽比为9.5∶1。塔楼外墙采用全玻璃幕墙，显得华丽而高雅。集超5A甲级写字楼、国际商业KK- MALL，铂金五星级瑞吉酒店于一身。由京基100大厦了涵盖全市74%的银行机构、80%的保险机构和40%的证券机构，集中了全市60%的金融资产、90%的外资银行，区域价值得天独厚，全球第五大金融中心。
京基100日景
精选资料
400高空红酒吧可修改编辑
瑞吉75-96层共享空间
精选资料
主入口
2. 京基100核心筒设计
2.1 京基100垂直功能分区
京基金融中心大厦共100层，高度为441.8m，功能甲级办公楼和白金五星级豪华酒店。1-72层为办公，建筑面积约为17.6万㎡；75-100层为酒店，建筑积约为4.6万㎡，拥有客房298间客房，围绕中庭环形布局，酒店接待大厅设于94层，其上为独具特色的鹅蛋形餐饮空间。大厦在18层及19层两层、37层及38层两层、55层及56层两层、73层及74层、91层及92层设置了避难区及设备层，用敞开楼梯将18层及19层、37层及38层、55层及56层连接成两层敞开避难空间。
2.2 京基100核心筒设计
京基金融中心大厦办公层平面近似为长方形，南北两个长边为向外的弧形，长边长57.6m，短边长约为44-49m，核心筒位于中部；低区核心筒尺寸为37.8×23.1m，到了高区由于取消了从负一层及首层往返于39层及40层的办公4穿梭电梯，核心筒尺寸缩小为34.4×23.1m。
办公标准层建筑面积约为2400-2600㎡，核心筒建筑面积为715-872㎡,整个核心筒位于平面中部，周边形成采光良好、视野开阔的办公空间，办公进深为9-13m，含公共走道面积的办公使用率达到66%-73.5%，不含公共走道面积的办公使用率约为60%。
可修改编辑
地下一层平面图
一层平面图
精选资料
11~16层平面图
39层（转换层）平面图可修改编辑
40层转换层平面图
78~86层平面图
经统计，该超高层建筑核心筒内各项服务配套功能的指标包括：办公标准层最多的电梯井道有34个，
