广联达土建算量高频问题集广联达西安呼叫中心高频反馈问题
广联达土建组通过对2012年西安呼叫中心数百万个电话反馈进行分析，精心挑选了用户咨询反馈最多的问题，给出详细解答，并编制成册，希望带给用户最有效的实战手册
广联达土建组出品
目录
前言 (4)
1、条基、独基、桩承台、地沟构件相对底标高的涵义，与底标高的区别 (5)
2、砖胎膜怎么处理 (5)
3、条形基础的大放脚怎么设置和计算？ (5)
4、不同的基础构件需要布置哪些垫层？ (6)
5、独立基础、条形基础的做法一般套在哪里？ (7)
6、集水坑的单边放坡和出边距离如何调整？ (7)
7、筏板基础的防水工程量如何提量？ (8)
8、凸出筏板底部的下翻基础梁、独基、承台的防水怎么计算？是否需要并入到筏板底部防水？8
9、如何利用工程量代码提取集水坑构件的防水工程量？ (9)
10、如何利用工程量代码提取桩承台构件的防水工程量？ (9)
11、如何利用工程量代码提取独立基础构件的防水工程量？ (10)
12、如何利用工程量代码提取条形基础构件的防水工程量？ (11)
13、清单和定额计价中对于土方的计算有什么区别呢？ (11)
14、什么是土方的放坡系数？ (12)
15、挖土方工程量计算时，放坡系数该如何确定？ (12)
16、放坡起始位置是从垫层底开始，还是垫层顶开始呢？ (12)
17、土方的工作面是从垫层边开始计算，还是基础边开始的？ (13)
18、基础构件和垫层布置完后，如何自动生成土方？ (13)
19、自动生成土方时，如何选择土方类型？ (13)
20、自动生成土方后，土方的挖土深度如何调整？ (14)
21、自动生成土方后，土方的各边工作面不一致时如何调整？ (14)
22、自动生成土方后，土方的各边放坡系数不一致时如何调整？ (15)
23、大开挖、基坑、基槽的计算时，相互扣减的优先级是怎样的？ (15)
24、计算土方工程量时，放坡重叠部分的工程量是否需要扣减？ (16)
25、基础回填土和房心回填土有什么区别，在软件中如何处理？ (16)
26、基础回填土方中的素土和灰土各是什么意思，有什么区别？ (17)
27、回填土是如何计算的？ (17)
28、素土回填或灰土回填体积工程量计算时为什么会扣“房间”？ (18)
29、素土和灰土分别是怎么扣减“房间”的 (18)
30、卫生间立面防水怎么设置 (19)
31、图形算量GCL2008软件中地沟怎么画？ (19)
32、集水坑的垫层如何布置？ (20)
33、图形算量GCL2008软件中是否需要绘制暗柱 (20)
34、偏心柱如何绘制？ (21)
35、单梁的抹灰怎么设置 (22)
36、变截面梁如何绘制 (22)
37、悬挑梁怎么设置？ (23)
38、拱过梁的设置 (24)
39、过梁悬挑部分是否会计算？ (24)
40、梁的竖向加腋怎么设置？ (25)
41、现浇板【是否是楼板】的属性，是否影响计算？ (26)
42、平齐板顶可以找哪些板？ (26)
43、墙、梁、柱构件中【顶板顶标高】的属性和平齐板顶有何区别？ (26)
44、螺旋板的垫层如何布置？ (27)
45、图形算量中，现浇板套了【投影面积】的代码为什么不出量 (27)
46、保温墙在什么情况下使用？ (27)
47、墙的类别与材质不匹配会导致哪些工程量计算不正确？ (28)
48、砖墙为什么不计算外墙内脚手架面积？ (28)
49、房间如何添加依附构件？ (28)
50、房间内有多种材质的墙，如何添加依附墙面？ (29)
51、墙面抹灰和墙面块料的区别？ (29)
52、外墙面为什么智能布置不上？ (30)
53、楼地面的绘制是否影响计算(墙内边线、墙轴线、墙中心线绘制)？ (30)
54、房间点画时可以找哪些构件围成的封闭区域？ (30)
55、点画房间时为什么会提示被分割成几个独立的图元 (30)
56、墙面选择所附墙材质后依附给房间点画提示找不到父图元？ (31)
57、楼地面套了防水面积的代码但为什么没有出做法工程量？ (31)
58、墙面装修的工程量是否加了柱外露 (31)
59、有吊顶时墙面怎么计算 (31)
60、在土建算量GCL2013中，有吊顶时内墙面装修能否算到板底？ (32)
61、有墙裙时墙面抹灰怎么计算？ (32)
62、图形算量GCL2008中，阳台构件怎么定义？ (32)
63、钢筋人防墙构件导入图形后是什么构件？ (33)
64、剪力墙计算时会不会扣减填充墙？ (33)
65、土建GCL2013中可以导入哪些版本的钢筋工程？ (33)
66、软件中的填充墙在什么情况下使用？ (33)
67、填充墙与框架间填充墙的区别 (33)
68、土建GCL2013中，怎么设置拱板？ (34)
69、与墙平齐的柱工程量能否单独提出？ (34)
70、墙面抹灰和块料面积是否增加了门窗侧壁 (35)
71、墙面装修工程量里面“区分材质”是什么意思？ (35)
72、墙面装修工程量里面“不分材质”是什么意思？ (35)
73、什么是墙上梁？ (36)
74、墙上板下梁的侧面和底面装修是算给墙面还是天棚？ (36)
75、墙上梁、柱的装修工程量能否能平齐和凸出的分开提量？ (37)
76、建筑面积的原始面积&建筑面积工程量计算有什么区别？ (37)
77、如何快速提取全楼某一名称构件的工程量？ (37)
78、楼梯都需要计算哪些工程量？套哪些代码？ (38)
79、如何剔除组合到组合构件里的构件工程量？ (38)
80、如何绘制女儿墙？ (39)
81、怎么组合楼梯构件？ (40)
82、怎么组合飘窗？ (40)
83、土方的清单工程量和定额工程量为什么不一样 (40)
84、楼地面的防水工程量如何把平面和里面的完全分开 (40)
85、软件绘图界面，所有的功能按钮都是灰显的 (40)
86、工程量表模式和纯做法模式的区别？ (41)
87、如何找到备份工程文件的路径？ (41)
88、如何打开备份文件夹里的工程？ (41)
89、屋面的防水怎么建模？ (42)
90、屋面面积和卷边面积的区别。 (42)
91、构件套用的做法能否保存起来，方便下次直接使用？ (43)
92、楼地面立面防水面积大于最低立面防水高度和小于最低立面防水高度有什么区别？.. 44
93、软件中余土外运的工程量该怎么提量？ (45)
94、在报表预览中为什么看不到模板的清单或子目？ (45)
95、圆形的现浇板如何定义斜板？ (45)
96、构件在套做法时，如何查看项目特征？ (46)
97、图形算量的工程为什么无法导入GBQ4.0软件中？ (46)
98、如何快速检查工程中哪些构件为套取做法： (46)
99、如何快速删除全楼做法？ (47)
100、怎么批量删除全楼未使用的构件？ (47)
广联达服务服务渠道介绍： (48)
前言
自广联达西安呼叫中心运营以来，越来越多的用户通过拨打呼叫中心客服电话来解决软件问题，巨大的电话量说明了广大用户在使用软件过程中还存在很多问题，为了用户更快、更方便的解决使用软件的各种问题，免去拨打电话的麻烦，广联达土建组对2012年全年的电话记录进行了详细的分析，从中筛选出用户咨询最多的问题，深入探索，仔细研究，精心编制，形成广联达钢筋高频问题集，以供用户学习使用。

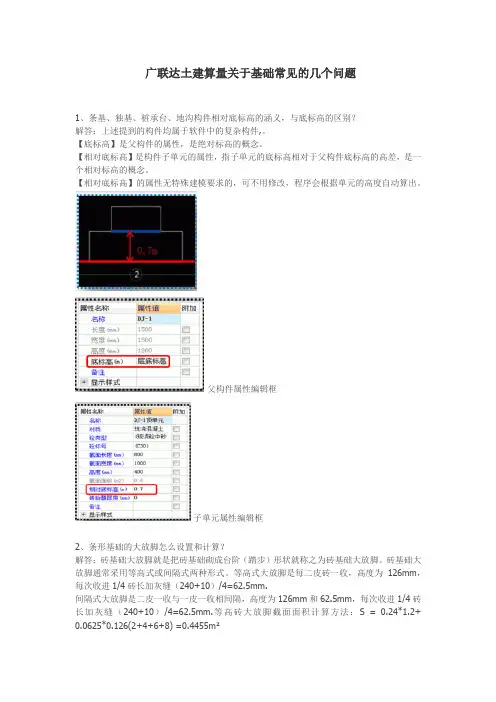

1、条基、独基、桩承台、地沟构件相对底标高的涵义，与底标高的区别
解答：
上述提到的构件均属于软件中的复杂构件,。 【底标高】是父构件的属性，是绝对标高的概念。
【相对底标高】是构件子单元的属性，指子单元的底标高相对于父构件底标高的高差，是一个相对标高的概念。
【相对底标高】的属性无特殊建模要求的，可不用修改，程序会根据单元的高度自动算出。
2、砖胎膜怎么处理
3、条形基础的大放脚怎么设置和计算？
解答：
砖基础大放脚就是把砖基础砌成台阶（踏步）形状就称之为砖基础大放脚。砖基础大放脚通常采用等高式或间隔式两种形式。
等高式大放脚是每二皮砖一收，高度为126mm ，每次收进1/4砖长加灰缝（240+10）/4=62.5mm. 间隔式大放脚是二皮一收与一皮一收相间隔，高度为126mm 和62.5mm ，每次收进1/4砖长加灰
缝（240+10）/4=62.5mm.
等高砖大放脚截面面积计算方法：S = 0.24*1.2 +
0.06252
不等高砖大放脚截面面积计算方法：S = 0.24*1.2 + 0.0625*0.0625(2+6) +0.0625*0.126*(4+8)= 0.414m2
4、不同的基础构件需要布置哪些垫层？
解答：
图形算量软件中，垫层构件根据形式可以分为点式、线式、面式和集水坑柱墩垫层四种类型。
应用技巧：
1>、点式基础构件、面式基础构件建议优先选用面式垫层，且不会影响计算结果；
2>、线式基础构件如条形基础、基础梁等宜优先选用线式垫层，不建议使用面式垫层；
3>、所有的垫层均可使用智能布置的方式，方便快捷；
5、独立基础、条形基础的做法一般套在哪里？
解答：
复杂构件的做法是套在父构件上，还是子单元，是由工程量代码决定。复杂构件的父构件一般不会计算混凝土、模板相关的工程量。只有子单元才会计算，才有
相应的工程量代码，因此需要在子单元套用相应的做法并选用正确的代码。
图形算量软件中的复杂构件，套做法提量时一般都是套在子单元上，有多个子单元时每个单元都需要套上。
6、集水坑的单边放坡和出边距离如何调整？
解答：
1>、在图形算量软件GCL2008中可以使用【调整集水坑放坡】的功能调整集水坑的单边放坡和出边距离；
2>、在土建算量GCL2008软件586及更高的版本中，可以使用【调整放坡和出边距离】(位置相同)
7、筏板基础的防水工程量如何提量？
解答：
筏板防水面积=底部面积+直面面积+斜面面积+外墙外侧筏板平面面积
8、凸出筏板底部的下翻基础梁、独基、承台的防水怎么计算？是否需要并入
到筏板底部防水？
解答：独基和承台构件也可以根据实际施工工艺，通过计算规则将其外露部分的面积并入筏板底部防水面积中。
9、如何利用工程量代码提取集水坑构件的防水工程量？
解答：
集水坑的坑外与地基直接接触的面通常需要做防水，根据集水坑放坡形式的不同，坑外做防水的面分别为：底部平面、底部立面、底部斜面。可以直接选用集水坑各面相应的代码即可。集水坑的内壁四周和坑内底板也有需要做防水的，可以利用坑内的模板面积代码提取防水面积的工程量。
10、如何利用工程量代码提取桩承台构件的防水工程量？
解答：
桩承台防水面积=底面面积+侧面面积+顶面面积
11、如何利用工程量代码提取独立基础构件的防水工程量？解答：独基防水面积=底面面积+侧面面积+顶面面积
12、如何利用工程量代码提取条形基础构件的防水工程量？
解答：条基防水面积=底面面积+侧面面积+顶面面积
13、清单和定额计价中对于土方的计算有什么区别呢？
解答：
工程量清单的工程量一般指净用量，它是按照国家统一颁布的计算规则，根据设计图纸计算得出的工程净用量。它不包含施工过程中的操作损耗量和采取技术措施的增加量，计算时不考虑工作面和放坡。
定额计价的工程量不仅包含净用量，还包含施工操作的损耗量和采取技术措施的增加量，计算工程量时要考虑工作面和放坡。
定额计价的工程量计算规则全国各地都不相同，差别较大。而工程量清单的计算规则全国基本上是统一的。
GCL2008中同时选择清单和定额规则时，可以实现一模多算。同一个构件既可以计算清单工程量，也可以计算定额工程量。对于土方构件，可以根据清单、定额计算设置的差异，自动考虑是否加工作面和计算放坡。
14、什么是土方的放坡系数？
解答：
土方施工中，为防止开挖土壁崩塌，当挖土超过一定深度时，应将土方边壁修成一定的倾斜度，称作放坡。
土方放坡系数（K)：（如下图所示）是指土壁边坡坡度的底宽B与基高H之比，即K=B/H计算
15、挖土方工程量计算时，放坡系数该如何确定？
解答：放坡系数通常与挖土深度、土壤类别、作业方式等有关。
放坡的起点依土壤的类别不同而不同（土壤类别的确定看相关部门的检测，一般施工图纸或施工组织设计上会有），其放坡系数则要看经批准的施工组织设计。如果施工组织设计没有特别规定的，参照定额的规定。
16、放坡起始位置是从垫层底开始，还是垫层顶开始呢？
解答：关于挖土方时，是从垫层底放坡，还是垫层顶放坡需要参照当地的定额计算规则。
在GCL2013中，放坡起点的位置需要自己判断，在垫层构件界面选择【自动生成土方】时，可以选择按照垫层底或垫层顶自动生成土方。
17、土方的工作面是从垫层边开始计算，还是基础边开始的？
解答：
基础施工时根据基础类型的不同会设置不同大小的工作面，工作面是从垫层边开始，还是从基础边开始，要看当地定额的规定，部分情况下还要结合实际工程情况。
原槽做基础垫层时，基础的工作面和放坡应自垫层的上表面开始计算。
18、基础构件和垫层布置完后，如何自动生成土方？
解答：
在GCL2008中土方可以按照垫层和基础构件自动生成，这也是比较符合业务习惯的。通常需要做基础的地方都需要先进行土方施工，按照基础构件下的垫层自动生成土方的方式简便快捷，而且准确。
GCL2008中可以自动生成土方的构件大致可以分成两类，垫层构件和基础构件。所有形式的垫层都可以自动生成土方，基础类构件主要指基础梁、筏板基础、独立基础、条形基础、桩承台、柱墩、集水坑，还有一些会出现在地下结构部分的构件，梁、连梁、圈梁。
使用建议：没有特殊需要时建议采用按照垫层生成土方的方式，选择按照垫层底或者垫层顶生成即可。选择按照垫层顶生成土方时，垫层部分也会生成一个土方。原槽做垫层时，通常需要按照垫层顶生成土方，垫层部分生成的土方不需要工作面。
19、自动生成土方时，如何选择土方类型？
解答：
土方的类型会影响工程量计算，不同类型的土方其单价可能也不一样，需要正确选择。具体如何判断需要参照当地定额计算规则，部分情况下还要结合实际施工工艺。
使用建议：通常情况下，筏板基础或面积较大的独立基础、桩承台下面的土方可以选择生成大开挖土方；条形基础、基础梁下面的土方可以选择生成基槽土方；独立基础、柱墩、集水坑或桩承台下面的土方可以选择生成基坑土方。
20、自动生成土方后，土方的挖土深度如何调整？
解答：
自动生成土方的功能，是一个反建构件的过程。生成时可以支持输入土方的放坡系数和工作面宽度，挖土深度值取顶底标高的差值，自动反算给出。如果有特殊需要调整土方的顶标高目前需要通过修改深度的值来实现。深度的属性为私有属性，修改反建构件生成的土方构件需要选中土方图元再修改。
21、自动生成土方后，土方的各边工作面不一致时如何调整？
解答：
土方施工现场不满足条件，单边没有空间，不适合做工作面时，往往需要调整工作面。软件中在土方构件属性中给出了“工作面宽”的属性，土方的各个工作面宽一致时，可以统一输入。个别边不同时需要做手动调整，各个类型的土方构件处理方法不同。大开挖土方是通过功能实现的，基槽土方可以在属性编辑框直接修改。
22、自动生成土方后，土方的各边放坡系数不一致时如何调整？
解答：
土方施工现场不满足条件，单边没有空间，不适合做放坡或放坡不宜过大时，往往需要调整放坡系数。软件中在土方构件属性中有“放坡系数”的属性。个别边不同时需要做手动调整大开挖土方和基坑土方是通过功能实现的，基槽土方可以在属性编辑框直接修改。
23、大开挖、基坑、基槽的计算时，相互扣减的优先级是怎样的？
解答：GCL2008中土方扣减计算的优先级是，大开挖土方 ＞ 基坑土方 ＞ 基槽土方。以筏板基础的下翻土
方为例解释一下这种扣减过程。
图示为筏板基础及其下的基础梁和独基，分别按照各自垫层生成了大开挖土方、基槽土方和基坑土方。基槽和基坑可视为局部加深土方，自动生成时土方的顶标高均为同一值。算量时，基坑和基槽需要算致大开挖底部，即基坑土方和基槽土方会扣减与大开挖相交部分的土方体积。另，大开挖与基坑仅放坡部分相交时，一般放坡重叠部分互不扣减。
24、计算土方工程量时，放坡重叠部分的工程量是否需要扣减？
解答：
解答：
回填土分松填、夯填两种，其范围有：沟槽回填、基坑回填、管道沟槽回填和室内地坪回填（房心回填）等。
粗略的讲，设计室外地坪以下的回填可以称为基础回填；室外地坪和室内地坪之间的回填可以称为房心回填。
但也有地区定额规则中有明确的规定。
根据回填的位置和范围，可以在软件中分别定义大开挖、基坑、基槽类型的回填土方。
26、基础回填土方中的素土和灰土各是什么意思，有什么区别？
解答：
1)素土是天然沉积形成的土层中没有掺杂白灰、河流带来的砂石的土，密度均匀，有一定粘稠度。
2)灰土是将熟石灰粉和黏土按一定比例拌和均匀，在一定含水率条件下夯实而成。石灰粉用量常为灰土总
重的10%~30%，即一九灰土、二八灰土和三七灰土。夯实后的灰土具有很好的强度和整体性。
3)软件中对于素土和灰土的处理方式不太一样，灰土根据回填的土方构件类型区分为大开挖灰土回填、基
槽灰土回填和基坑灰土回填三个构件。
4)素土回填通常也可以认为是一种原土回填，即挖土的地方都会计算回填。在大开挖、基槽、基坑土方构
件里计算素土回填的体积工程量。
27、回填土是如何计算的？
解答：
以清单工程量计算规则为例，介绍一下回填土的计算方式。
室内回填：主墙间净面积乘以回填厚度。
房心回填土工程量=主墙之间的净面积×回填土厚度
基础回填：挖方体积减去设计室外地坪以下埋设的基础体积(包括基础垫层及其他构筑物)。
基础回填土工程量=挖土体积－室外地坪以下埋设的基础、垫层等所占的体积大开挖灰土回填土方在计算时扣减了土方内“埋设”的垫层和“基础”类构件
*注：这里提到的“基础”类构件是广义的概念，不仅指筏板、条基、独基等地下基础构件，还包括出现在地下的墙、梁、板、柱等一切主体构件，相交部分不会重复扣减。
28、素土回填或灰土回填体积工程量计算时为什么会扣“房间”？
解答：
工程施工中，完成基础等地面以下隐蔽工程施工后，会将土方返还填实以保护基础等地下结构。地下部分通常也有一些要加以利用的功能房间，如电梯厅或机房等。这些由墙体围成的封闭区域是不需要回填的，所以回填土在计算时会扣减掉这些房间所占用的空间。
29、素土和灰土分别是怎么扣减“房间”的
解答：
说明：
1>、灰土和素土之间计算时，也存在扣减的优先级。素土与灰土相交部分算作灰土，素土会扣减灰土。
主要是考虑了施工习惯和材料的价格；
2>、所谓的扣“房间”实际是扣减由墙体围成的封闭筒体；
3>、素土回填扣减基础层的“房间”时需要定义并绘制“房间”构件，可以不用依附装修构件；
30、卫生间立面防水怎么设置
解答：卫生间防水的处理方式：
第一步：新建并绘制楼地面(属性中是否计算防水——选‘是’)；
第二步：在防水立面高度不同的地方设置夹点；
第三步：定义立面防水高度- - -设置多边；
31、图形算量GCL2008软件中地沟怎么画？解答：
