课程设计题目套筒加工工艺课程设计 系机械工程系 专业机电一体化 学生姓名班级 指导教师职称(务) 完成日期年 12 月 25 日
课程设计任务书 学年第一学期 机械工程学院机械工程专业班级 课程名称：机械制造课程设计 设计题目：套筒的制造 完成期限：自年12 月22日至年12月28 日 内容及任务设计内容：（一）对零件（中等复杂程度）进行工艺分析，画零件图。 （二）选择毛坯的制造方式。 （三）制订零件的机械加工工艺规程 1．选择加工方案，制订工艺路线； 2．选择定位基准； 3．选择各工序所用的机床设备和工艺装备（刀具、夹具、量具等）； 4．确定加工余量及工序间尺寸和公差； 5．确定切削用量 （四）填写工艺文件 1．填写机械加工工艺卡片； 2．填写机械加工工序卡片。 （五）编写设计说明书。 设计任务：掌握机械制造过程中的加工方法、加工装备等基本知识，提高学生分析和解决实际工程问题的能力，为后续课程的学习及今后从事科学研究、工程技术工作打下较坚实的基础。 每个学生应在教师指导下，独立完成以下任务： 1．机械加工工艺卡片一张； 2．机械加工工序卡片一套； 3．设计说明书一份。 进度安排 起止日期工作内容2011.12.22-2011.12.22 熟悉课题、查阅资料2011.12.23-2011.12.25 零件分析，画零件图2011.12.26-2011.12.27 制订零件加工工艺规程2012.12.27-2011.12.28 填写工艺文件，编写设计说明书 主要参考资料【1】张世昌，李旦主编，机械制造技术基础［Ｍ］.北京：高等教育出版社，2006.1 【2】狄瑞坤，潘晓红主编.机械制造工程［Ｍ］.杭州：浙江大学出版社，2001.1. 【3】杨梳子主编，机械机械加工工艺师手册.北京：机械工业出版社，2004.1 【4】赵如福主编.金属机械加工工艺人员手册.上海：上海科学技术出版社，2006.11
典型轴类零件的数控加工工艺设计(doc 29页)
摘要 数控技术是用数字信息对机械运动和工作过程进行控制的技术，数控装备是以数控技术为代表的新技术对传统制造产业和新兴制造的渗透形成的机电一体化产品，即所谓的数字化装备。 本次设计就是进行数控加工工艺设计典型轴类零件，主要侧重于该零件的数控加工工艺和编程，包括完成该零件的工艺规程，主要工序工装设计，并绘制零件图、夹具图等。 通过本次毕业设计，对典型轴类零件的设计又有了深的认识。从而达到了巩固、扩大、深化所学知识的目的，培养和提高了综合分析问题和解决问题的能力以及培养了科学的研究和创新能力。 关键词：数控技术典型轴类零件加工工艺毕业设计
1.引言 数控技术集传统的机械制造技术、计算机技术、成组技术与现代控制技术、传感检测技术、信息处理技术、网络通讯技术、液压气动技术、光机电技术于一体，是现代先进制造技术的基础和核心。数控车床己经成为现代企业的必需品。随着数控技术的不断成熟和发展及市场日益繁荣，其竞争也越来越激烈，人们对数控车床选择也有了更加广阔的范围，对数控机床技术的掌握也越来越高。随着社会经济的快速发展，人们对生活用品的要求也越来越高，企业对生产效率也有相应的提高。数控机床的出现实现了广大人们的这一愿望。数控车削加工工艺是实现产品设计、保证产品的质量、保证零件的精度，节约能源、降低消耗的重要手段。是企业进行生产准备、计划调度、加工操作、安全生产、技术检测和健全劳动组织的重要依据。也是企业对高品质、高品种、高水平，加速产品更新，提高经济效益的技术保证。这不但满足了广大消费者的目的，即实现了产品多样化、产品高质量、更新速度快的要求，同时推动了企业的快速发展，提高了企业的生产效率。 数控工艺规程的编制是直接指导产品或零件制造工艺过程和操作方 法的工艺文件，它将直接影响企业产品质量、效益、竞争能力。本文通过对典型轴类零件数控加工工艺的分析，对零件进行编程加工，给出了对于典型零件数控加工工艺分析的方法，对于提高制造质量、实际生产具有一定的意义。根据数控机床的特点，针对具体的零件，进行了工艺方案的分析，工装方案的确定，刀具和切削用量的选择，确定加工顺序和加工路线，数控加工程序编制。通过整个工艺的过程的制定，充分体现了数控设备在保证加工精度，加工效率，简化工序等方面的优势。 本人以严谨务实的认真态度进行了此次设计，但由于知识水平与实际经验有限。在设计中会出现一些错误、缺点和疏漏，诚请各位评审老师提出批评和指正。
轴类零件的加工工艺 绪论 本课题主要研究轴类零件加工过程，加工工艺注意点及改进的方法，通过总结非标件的加工以及典型半成品轴类零件的加工实例来加以说明。现在许多制造最终成品的工厂为了提高机器的某些性能或者降低成本，需要找机械加工厂定做的，常常会因为设备、技术或者工艺规程制定的不是很好，加工出来的部件无法满足使用要求，所以需要一次次的总结，改进加工工艺，从而完善产品。经过总结了生产上出现的问题，写下了这篇论文。 轴类零件是机器中经常遇到的典型零件之一。它在机械中主要用于支承齿轮、带轮、凸轮以及连杆等传动件，以传递扭矩。按结构形式不同，轴可以分为阶梯轴、锥度心轴、光轴、空心轴、曲轴、凸轮轴、偏心轴、各种丝杠等。 图轴的种类 a)光轴 b)空心轴 c)半轴 d)阶梯轴 e)花键轴 f)十字轴 g）偏心轴 h)曲轴 i) 凸轮轴 1 轴类零件的功用、结构特点 轴类零件是机器中经常遇到的典型零件之一。它在机械中主要用于支承齿轮、带轮、凸轮以及连杆等传动件，以传递扭矩。按结构形式不同，轴可以分为阶梯轴、锥度心轴、光轴、空心轴、曲轴、凸轮轴、偏心轴、各种丝杠等。它主要用来支承传动零部件，传递扭矩
和承受载荷。轴类零件是旋转体零件，其长度大于直径，一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。根据结构形状的不同，轴类零件可分为光轴、阶梯轴、空心轴和曲轴等。 轴的长径比小于5的称为短轴，大于20的称为细长轴，大多数轴介于两者之间。 1.1轴类零件的毛坯和材料 1.1.1轴类零件的毛坯 轴类毛坯常用圆棒料和锻件；大型轴或结构复杂的轴采用铸件。毛坯经过加热锻造后，可使金属内部纤维组织沿表面均匀分布，获得较高的抗拉、抗弯及抗扭强度。 根据生产规模的不同，毛坯的锻造方式有自由锻和模锻两种。中小批生产多采用自由锻，大批大量生产时采用模锻。 1.1.2轴类零件的材料 轴类零件材料常用45钢，精度较高的轴可选用40Cr、轴承钢GCr15、弹簧钢65Mn，也可选用球墨铸铁；对高速、重载的轴，选用20Mn2B、20Cr等低碳合金钢或38CrMoAl氮化钢。 45钢是轴类零件的常用材料，它价格便宜经过调质（或正火）后，可得到较好的切削性能，而且能获得较高的强度和韧性等综合机械性能，淬火后表面硬度可达45～52HRC。 40Cr等合金结构钢适用于中等精度而转速较高的轴类零件，这类钢经调质和淬火后，具有较好的综合机械性能。 轴承钢GCr15和弹簧钢65Mn，经调质和表面高频淬火后，表面硬度可达50～58HRC，并具有较高的耐疲劳性能和较好的耐磨性能，可制造较高精度的轴。 精密机床的主轴（例如磨床砂轮轴、坐标镗床主轴）可选用38CrMoAIA氮化钢。这种钢经调质和表面氮化后，不仅能获得很高的表面硬度，而且能保持较软的芯部，因此耐冲击韧性好。与渗碳淬火钢比较，它有热处理变形很小，硬度更高的特性。 2 轴类零件一般加工要求及方法 2.1 轴类零件加工工艺规程注意点

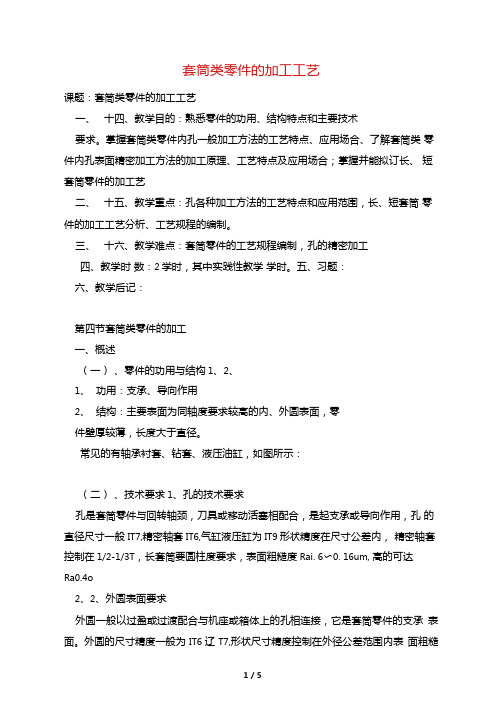

摘要 零件的加工工艺编制，在机械加工中占有非常重要的地位，零件工艺编制得合不合理，这直接关系到零件最终能否达到质量要求；夹具的设计也是不可缺少的一部分，它关系到能否提高其加工效率的问题。因此这两者在机械加工行业中是至关重要的环节。 套筒零件的主要加工表面为孔和外圆表面。外圆表面加工根据精度要要求可选择车削和磨削。孔加工方法的选择比较复杂，需要考虑零件的结构特点、孔径大小、长径比、精度和粗糙度要求以及生产规模等各种因素。对于精度要求较高的孔往往还要采用几种不同的方法顺次进行加工。本次设计的油缸，为保证孔的精度和表面质量将先后经过粗镗、半精镗、精镗和滚压等四道工序加工。 在机床上对零件进行机械加工时，为保证工件加工精度，首先要保证工件在机床上占有正确的位置，然后通过夹紧机构使工件在正确位置上固定不动，这一任务就是由机床夹具完成。对于单件、小批量生产，应尽量使用通用夹具，这样可以降低工件的生产成本。但是由于通用夹具适用各种工件的装夹，所以夹紧时往往比较费时间，并且操作复杂，生产效率低，也难以保证加工精度，为此需设计专用夹具。 关键词：工艺设计、基准选择、切削用量、定位误差
A BSTRCT Is the components craft establishment, holds the very important status in the machine-finishing, the components craft establishes reasonable, whether do this direct relation components achieve the quality requirement finally; Jig's design is also an essential part, whether does it relate raises its processing efficiency the question. Therefore this both in the machine-finishing profession are the important links. Sleeve components main processing surface for hole and outer annulus surface. The outer annulus face work needs to request according to the precision to be possible to choose the turning and the grinding. The hole processing method's choice is quite complex, needs to consider the components the unique feature, the aperture size, the length to diameter ratio, the precision and roughness request as well as the scale of production and so on each kind of factor. Often must use several different methods regarding the accuracy requirement high hole to carry on the processing in order. This design's cylinder, will pass through half finished boring, the finished boring, the fine articulation and the trundle successively for the guarantee hole's precision and the surface quality and so on four working procedure processings When the engine bed carries on the machine-finishing to the components, is guaranteed that the work piece working accuracy, first needs to guarantee the work piece holds the correct position on the engine bed, then causes the work piece in the correct position through the clamp organization fixed motionless, this duty is completes by the engine bed jig. Regarding the single unit, the small batch production, should use the universal jig as far as possible, like this may reduce the work piece the production cost. But because the universal jig is suitable each kind of work piece the attire to clamp, therefore time clamp often compares spends the time, and operates complex, the production efficiency is low, also guarantees the working accuracy with difficulty, for this reason must design the unit clamp. Key word: Craft, datum, cutting specifications, localization datum, position error.
山东华宇职业技术学 院 毕业论文 题目：数控轴类零件加工工艺设计 姓名：高攀 所在学院：山东华宇职业技术学院 专业班级：机械制造及自动化 学号： 20082410127 指导教师：马合 日期：2010.10.25
摘要 随着数控技术的不断发展和应用领域的扩大，数控加工技术对国计民生的一些重要行业（IT、汽车、轻工、医疗等）的发展起着越来越重要的作用，因为效率、质量是先进制造技术的主体。高速、高精加工技术可极大地提高效率，提高产品的质量和档次，缩短生产周期和提高市场竞争能力。而对于数控加工,无论是手工编程还是自动编程，在编程前都要对所加工的零件进行工艺分析，拟定加工方案，选择合适的刀具，确定切削用量，对一些工艺问题(如对刀点、加工路线等)也需做一些处理。并在加工过程掌握控制精度的方法,才能加工出合格的产品。 本文根据数控机床的特点，针对具体的零件，进行了工艺方案的分析，工装方案的确定，刀具和切削用量的选择，确定加工顺序和加工路线，数控加工程序编制。通过整个工艺的过程的制定，充分体现了数控设备在保证加工精度，加工效率，简化工序等方面的优势。 关键词工艺分析加工方案进给路线控制尺寸
目录 第1章前言 (4) 第2章工艺方案分析 (5) 2.1 零件图 (5) 2.2 零件图分析 (5) 2.3 确定加工方法 (5) 2.4 确定加工方案 (6) 第3章工件的装夹 (7) 3.1 定位基准的选择 (7) 3.2 定位基准选择的原则 (7) 3.3 确定零件的定位基准 (7) 3.4 装夹方式的选择 (7) 3.5 数控车床常用的装夹方式 (7) 3.6 确定合理的装夹方式 (7) 第4章刀具及切削用量 (8) 4.1 选择数控刀具的原则 (8) 4.2 选择数控车削用刀具 (8) 4.3 设置刀点和换刀点 (8) 4.4 确定切削用量 (9) 第5章典型轴类零件的加工 (10) 5.1 轴类零件加工工艺分析 (10) 5.2 典型轴类零件加工工艺 (12) 5.3 加工坐标系设置 (15) 5.4 手工编程 (16)
重庆科创职业学院 毕 业 设 计 题目：数控平面槽类零件的设计与加工方法 学院：机电工程学院 专业：机电一体化（数控方向） 班级：数控zb421201 姓名：申先文 学号： 2012122874 指导老师：金江 年月日
一、设计任务书 1.设计题目 加工如图所示零件,材料为45钢，毛坯为120*150*50的立方体。外轮廓光滑，无需再加工。
2.设计任务 (1)零件图工艺分析。 (2)确定装夹方案。 (3)确定加工顺序。 (4)选择加工刀具。 (5)合理选择切削用量。 (6)拟定数控车削加工工艺卡片。 (7)根据加工工序步骤编写加工程序。 3.应完成的技术资料 (1)绘制装夹方式图。 (2)填写数控加工工序卡片。 (3)编写加工程序清单。 (4)毕业设计说明书。
目录 一、绪论 (5) 二、工艺分析 (5) 1.零件图工艺分析 (6) 2.装夹方案的分析 (6) 3.加工顺序的安排 (6) 4.刀具的选择 (7) 5.切削用量的选择 (7) 6.拟定数控铣削加工工序卡片 (8) 三、数控编程 (9) 1、确定编程原点 (9) 2、基本代码的解析 (9) 3、对刀 (11) 4、该零件的加工程序及解析 (11) 四、按工序编制的部分路线图 (13) 五、3D造型展现 (18) 设计小结 (18) 致谢 (19) 参考文献 (20) 平面槽类零件的数控加工工艺
9．绪论 装备工业的技术水平和现代化程度决定着整个国民经济的水平和现代化程度，数控技术及装备是发展新兴高新技术产业和尖端工业（如信息技术及其产业、生物技术及其产业、航空、航天等国防工业产业）的使能技术和最基本的装备。马克思曾经说过“各种经济时代的区别，不在于生产什么，而在于怎样生产，用什么劳动资料生产”。制造技术和装备就是人类生产活动的最基本的生产资料，而数控技术又是当今先进制造技术和装备最核心的技术。当今世界各国制造业广泛采用数控技术，以提高制造能力和水平，提高对动态多变市场的适应能力和竞争能力。此外世界上各工业发达国家还将数控技术及数控装备列为国家的战略物资，不仅采取重大措施来发展自己的数控技术及其产业，而且在“高精尖”数控关键技术和装备方面对我国实行封锁和限制政策。总之，大力发展以数控技术为核心的先进制造技术已成为世界各发达国家加速经济发展、提高综合国力和国家地位的重要途径。 随着社会的进步，我国逐渐由农业大国向工业大国转变，社会对高技能人才需求的呼声越来越高。为适应社会对高技能人才的迫切需求，满足高技能人才培养需要，其中设计说明书包含了加工准备条件、工艺分析、数控机床加工与零件自检数据分析三大部分。加工准备条件介绍了零件加工的必要工艺装备；工艺分析分别对零件进行分析，加工技巧、刀具选择及刀具号设置、工艺路线拟定、零件工序简图、加工工步顺序、切削用量的选择、工序工艺卡、零件加工程序；数控机床加工与零件自检数据介绍了数控铣床操作及注意事项，工件、刀具的装夹及对刀操作的相关要点，零件加工，零件的自检及数据分析等内容。 由于本人水平有限，加之编写时间紧迫，书中难免存在不妥之处，恳请各位指导老师和同行给予批评、指正。 二、工艺分析
阶梯轴加工工艺过程分析 图6—34为减速箱传动轴工作图样。表6—13为该轴加工工艺过程。生产批量为小批生产。材料为45热轧圆钢。零件需调质。
（一）结构及技术条件分析 该轴为没有中心通孔的多阶梯轴。根据该零件工作图，其轴颈M、N，外圆P,Q及轴肩G、H、I有较高的尺寸精度和形状位置精度，并有较小的表面粗糙度值，该轴有调质热处理要求。 （二）加工工艺过程分析 1．确定主要表面加工方法和加工方案。
传动轴大多是回转表面，主要是采用车削和外圆磨削。由于该轴主要表面M,N,P,Q的公差等级较高（IT6），表面粗糙度值较小（Ra0.8μm），最终加工应采用磨削。其加工方案可参考表3-14。 2．划分加工阶段 该轴加工划分为三个加工阶段，即粗车（粗车外圆、钻中心孔），半精车（半精车各处外圆、台肩和修研中心孔等），粗精磨各处外圆。各加工阶段大致以热处理为界。 3．选择定位基准 轴类零件的定位基面，最常用的是两中心孔。因为轴类零件各外圆表面、螺纹表面的同轴度及端面对轴线的垂直度是相互位置精度的主要项目，而这些表面的设计基准一般都是轴的中心线，采用两中心孔定位就能符合基准重合原则。而且由于多数工序都采用中心孔作为定位基面，能最大限度地加工出多个外圆和端面，这也符合基准统一原则。 但下列情况不能用两中心孔作为定位基面： （1）粗加工外圆时，为提高工件刚度，则采用轴外圆表面为定位基面，或以外圆和中心孔同作定位基面，即一夹一顶。 （2）当轴为通孔零件时，在加工过程中，作为定位基面的中心孔因钻出通孔而消失。为了在通孔加工后还能用中心孔作为定位基面，工艺上常采用三种方法。 ①当中心通孔直径较小时，可直接在孔口倒出宽度不大于2mm的60o内锥面来代替中心孔；
