消防定位布置图实施导则
1.目的
为加强各单位消防管理水平，提高消防设施及应急通道布置的规范化及可视化，增强各单位应对火灾等相应险情时的应急能力及避险能力，有利于现场消防安全管理。
2.范围
适用于各三级单位消防定位布置图的编制、实施、监督和检查。
3.定义
消防定位布置图是指各三级单位在所属现场或办公楼等划分后的各区域图上将消防设施、应急通道及应急出口、所在位置等详细信息标出，然后进行制作并在各区域主要入口及通道处悬挂张贴。
4.管理要求
4.1.消防定位布置图包括以下主要信息：
灭火器、消防栓、安全通道、安全出口、当前位置、疏散方向、消防水桶等信息。
消防管理人及消防责任人姓名与联系方式。
现场火警电话及项目部值班领导电话。
4.2.消防定位布置图应符合以下要求：
《中华人民共和国消防法》
建设工程安全生产管理条例
核电厂消防安全监督管理规定
消防设施工程设计与施工资质标准
集团公司相关消防程序及要求
通过各单位相关部门审批通过的消防设施布置方案及火灾应急预案
4.3.消防定位布置图布置要求
布置在各对应区域的主要入口及主要通道的明显位
置。
消防定位布置图的制作尺寸及样式应符合各单位的标准样式进行制作。
消防定位布置图有专门负责人进行定期维护和更新。
5.实施要求
5.1.消防定位布置图执行流程
5.1.1.各单位应编制符合国家法律法规要求的现场消防设
施布置方案及火灾应急预案，并报送相关负责部门对上
述方案进行审核。
5.1.2.消防设施布置方案及火灾应急预案通过审核单位审
核之后，各单位根据统一编制要求制作每个区域的消防
定位布置图（详见附件1），要求消防定位布置图上需
标出灭火器、消防栓、安全通道、当前位置、疏散方向、消防水桶等信息，同时需标出消防管理人及消防责任人
姓名与联系方式，并在明显位置标注现场火警电话及项
目部值班领导电话。
5.1.3.将消防定位布置图布置在各对应区域主要入口处及
主要通道处，并注意日常维护，在消防设施及应急通道等信息发生变更时及时更新已消防定位布置图。
5.1.4.在日常应急演练过程中注意正确利用消防定位布置
图。
5.1.5.在发生火灾时，应根据消防定位布置图就近使用消
防设施进行灭火并根据布置图所标疏散方向进行有序
疏散。
5.2.监督检查
5.2.1.各单位HSE部或消防管理部门注意对各区域的消防
定位布置图进行维护。
5.2.2.各单位HSE部或消防管理部门在现场应经常检查消
防设施是否与消防定位布置图相符，若不符合将要求进行整改。
6.附录

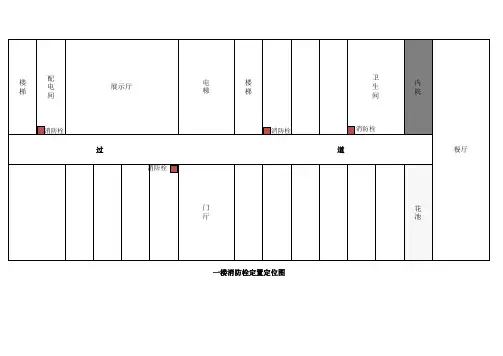

6.1.附件1 消防定位布置图模板
