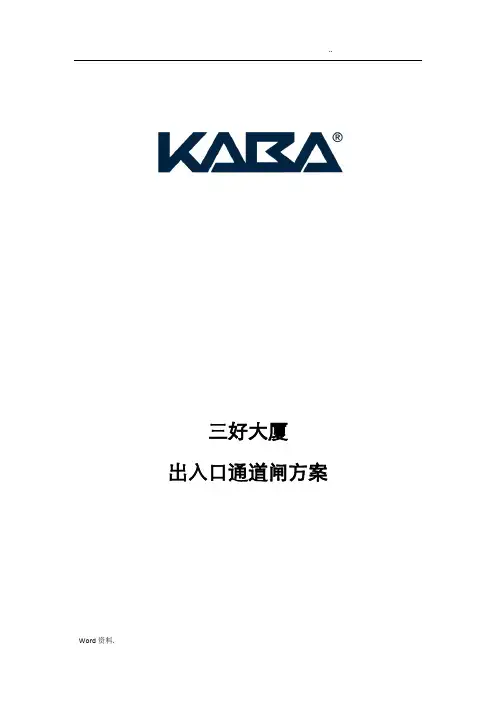

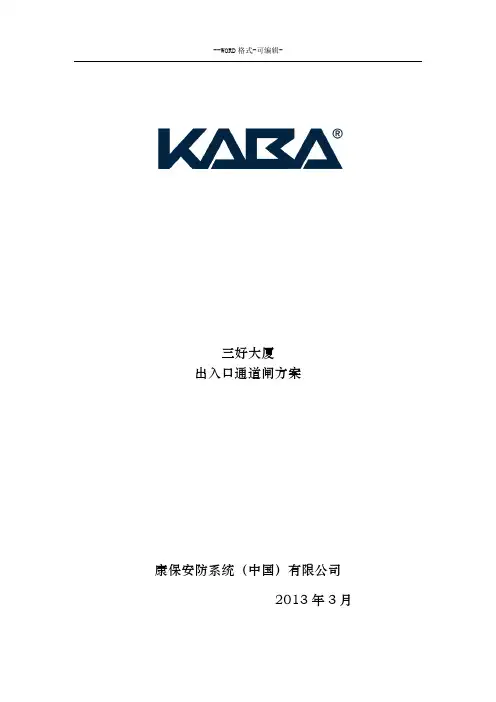

三好大厦
出入口通道闸方案
康保安防系统（中国）有限公司
2013年3月
目录
一、公司简介 (3)
1.1、KABA集团介绍 (3)
1.2、公司介绍 (3)
二、需求分析 (4)
2.1、系统概述 (4)
2.2、系统定位 (5)
2.3、建设目标 (5)
2.4、系统建设内容 (6)
三、通道闸摆放方案 (6)
四、主要设备介绍 (10)
4.1、速通门介绍 (10)
4.2、平推门介绍 (16)
五、案例图片 (21)
一、公司简介
1.1、KABA集团介绍
KABA集团是总部设在瑞士的全球性公司，是世界第三大安防设备供应商。业务领域主要涉及自动门系统、数据采集、出入口控制、锁系统等方面，在德国、英国、美国、澳大利亚设有生产基地。在全球众多国家设有分公司、代表处、服务中心。KABA Gallenschütz GmbH公司是KABA集团在德国的自动门系统生产基地，有50多年的安全门生产历史，在该领域占全球市场57%的份额，公司拥有全球员工10000余人，在全球20多个国家设有分支机构、代表处、服务中心。公司年生产安全通道产品20000余台，设有全球制造中心3处，分别覆盖欧洲、亚太、美洲地区。公司在德国巴登设有全球研发中心。主要客户遍及世界500
强公司、欧盟各办事机构、奥运会体育场、各国政府机构、各大体育场馆。国内安装使用KABA产品的知名企事业单位有：中央军委、中国公安部、国家环保总局、国家体育场（鸟巢）、北京-天津高速铁路、石家庄-太原高速铁路、中国移动集团、中国联通集团、中国石油天然气集团、中国石油化工集团、中国工商银行、中国建设银行、中国银行、北京银行、北京世纪财富中心、上海环球金融中心等等。
1.2、公司介绍
康保环亚安全防范技术（北京）有限公司，是注册于中国境内的高科技企业，公司由业界资深人士创办，数年来与欧洲发展活跃的技术公司有着极为密切的合作关系,并在香港、上海、广州、沈阳、天津、成都设有分支机构。基于德国KABA 安全门技术的世界领先的出入口控制解决方案同时服务于中国的各大企事业单位、体育场馆、楼宇、机场、边境等各大型公共场所。公司以其深厚的实力先后获质量体系认证、高新技术企业证书、软件企业认证等，为中国安防协会常务理事单位。
凭借力量雄厚的技术团队和合作伙伴，处于世界发展前沿的活跃技术渠道，严谨有效的管理，康保环亚安全防范技术（北京）有限公司近年来为世界500强中的许多国内外企业如中国工商银行、中国建设银行、中国农业银行、中国银行、中国石油、中国石化、中冶集团、通用电气、可口可乐、联合利华、宝马汽车，大众汽车等提供了产品和服务；为许多政府机关、银行、电视台、印钞厂的大型智能办公楼宇提供了高安全的出入口系统解决方案；基于以太网的售检票系统广泛地运行于南起西双版纳，北至亚布力，东起山海关，西至天山的各大旅游景区，为奥运第一场馆国家体育场（鸟巢）也提供了具有国际水准的设施。康宝环亚作为德国KABA公司PAS系统在华的唯一授权商务代表，从机场到公共交通（津京高铁、石太客运专线、深圳湾自助通关系统）,从办公楼宇到大型体育场馆,高效安全的出入口系统每天疏散着难以计数的人流,以自身优越的品质给无数人创造了一个高效、舒适的环境。
2011年9月8日世界网发布了由若斯特沙利文(Frost & Sullivan)咨询公司对中国安防市场的统计分析结果，康宝环亚夺得了中国物理出入口控制系统市场的份额占有率第一的骄人成绩。
二、需求分析
2.1、系统概述
目前高层办公大厦的安全管理问题已经愈加得到社会各界的重视，如何营造安全、和谐、舒适、安静的办公环境，以及应对公共突发事件，加强内部安全管理，满足现代安全信息化管理的需求，加强出入口控制和访客管理是不可缺少的重要工作。通过对国内外著名大楼的出入口管理模式进行深入分析、比较，针对大厦出入口的特点，我们拟建立一套出入口通道闸管理控制系统，对进出大厦的人员进行综合管理和控制。
2.2、系统定位
KABA闸机系统作为大厦门禁系统的一个组成部分，是门禁系统的延伸和拓展，因此其设计定位须服从业主对整个门禁系统的整体要求，其通行授权和管理模式也要服从门禁系统的统一管理。
系统立足建设一个全方位、立体的、可持续拓展的大厦出入口信息管理控制系统，实现全天24小时对所有进出大厦的人员的进行控制和管理，构建大厦第一道安全屏障，以进一步保证大厦始终处在可控和安全状态。
2.3、建设目标
由于进出三好大厦的主要途径为塔楼电梯间区域的出入口，因此要对大厦的进出人员进行管理，必须对以上区域的出入口和必经通道实施有效控制，建立大楼出入口防御层。
基于此，系统在塔楼的电梯厅出入口安装闸机，设立快速通道，人员必须通过刷卡验证才能进出大厦。
对进出大厦的人员，我们主要分为三类，
●第一类为大厦物业管理及辅助人员（如保洁、装修、快递、送餐等人员）
●第二类为大厦内的办公人员
●第三类为临时的外来访问人员
因此需要对各类人员所持有的卡进行不同权限的设置。设置第一、二类人员所持有的卡设为长期卡，此卡在有效期内能够长期、多次使用，直到管理人员设置此卡为无效为止。
第三类人员进入大楼时，须前往访客登记处，凭有效证件领取临时访客专用卡，系统激活该卡有效，才能够进入大楼，客人离开大厦时通过收卡装置回收该卡，同时该卡自动失效。
2.4、系统建设内容
通过对大厦塔楼的电梯厅出入口建立出入口控制管理系统，达到有效控制人员进出的目的：在各通道建立出入口闸机，进入或者离开都需要进行刷卡，经过系统验证，方可进出。
具体安装方案：
三好大厦安装速通道出入控制系统的建设旨在区分工作区域与公共区域，有效阻止擅自闯入、潜入大厦等非法行为。保护大厦内人员及财务不受侵害。被授权人员经过身份认证后可快速通过，访客以及其他未被授权人员须经授权并取得授权卡后方可通过。
速通道出入控制系统具有防尾随、防闯入、防潜返（需与门禁控制系统配合）功能。在收到消防信号且有电源供应状态下速通门门翼可处于自由状态或自动打开（需具有UPS供电），如在断电的情况下速通门门翼处于自由状态。速通门具有通道状态和读卡状态指示灯。
如有未经授权的非法者欲尾随进入或反向进入，速通门可检测到该企图并报警，同时关闭通道。
速通门具有安全防夹人功能，在门翼摆动过程中可手动停止保证安全。三、通道闸摆放方案
三好大厦通道闸由标准宽度人行速通门和加宽物流通道组成，闸机的摆放由一层，地下一层，地下二层，地下三层，地下四层组成。
一层在电梯厅的外侧安装通道闸，所有进入电梯厅的人员必须在通道闸上进行刷卡验证后才能通过，如下图所示：
正常人员通行时经标准通道进出通道闸，VIP、携带大件行李、物流人员通过通道闸中间的超宽通道进出。超宽通道同样采用刷卡进出的方式。
地下一层、地下二层、地下三层、地下四层采用相同的布局，在进出电梯厅的通道口安装两个通道闸，其中一个为标准通道，供正常人员刷卡通行，一个为加宽通道，供携带行李或VIP人员刷卡通行，如下图：
方案特点：
速通门具备防尾随功能，保证每次刷卡只能单人通行一次，未刷卡人员非法闯入或尾随进入都不能通过速通门，门翼可自动关闭或门体报警。
当遇到紧急情况或是火警时，在紧急切断电源的情况下速通门门翼可停在原位置并可手动推动, 并且在上电前，门翼不会自动复位，一直保持打开状态形成疏散通道；如不切断电源,也可由FAS系统（消防系统）给出控制信号，可控制速通门门翼全部打开形成疏散通道，保障大厦内人员的安全疏散。
在市面上的摆动式速通门中KABA凭借着技术优势占有一定的市场比例，与其他摆动式速通门相比KABA摆动式安全速通门具有以下特点：
标准门禁接口，标准串口，CAN总线接口等多种接口可
9 数据接口
与各类门禁无缝衔接
10 通行控制可连续记忆超过10个刷卡信号，方便密集人流通过。
11 产品认证ISO9000 CE TUV(电气设备性能及安全性认证)
所有KABA通道控制设备采用标准的通信接口，能与各种标准门禁系统无缝连接。设备主要留有RS232接口及无源干结点信号接口。设备均有与消防信号联动、紧急信号联动的功能。
四、主要设备介绍
4.1、速通门介绍
HSB-E07DN简约时尚型速通门
外形及材料
?门体金属部分采用AISI 304拉丝不锈钢或镜面不锈钢?门体材料也可以根据客户具体需求改变
?门翼采用防火亚克力材料，外型为方形或带圆弧。
门体结构
?由高质量的不锈钢外壳及导杠精确装配而成，驱动和控制部分集成度高，体积小巧。
?采用不锈钢箱体，既保证通道安全坚固性，又不易攀爬。
安装方式
预埋管线，完全地面安装。
门体尺寸
?门体长度：1760mm（可调）
?通道净宽：650 mm(可调)
?通道宽度：1050mm
门体高度：1020mm
操作过程
带伺服驱动，同轴控制门翼转动机构
门翼以2×90?旋转开放和关闭
安全级别
●基本形体识别等级——单人双向通行；
●借助光电传感开关原理感应穿行物体；
●识别强行闯入并报警
●识别并区分正常尾随及非法尾随；
●识别方向闯入并报警
操作模式
门翼有两种方式可选：
●常开状态（白天常开）。门翼在非授权人员通过时关闭
●常闭状态（夜间常闭）。门翼在已授权人员通过时打开
保护装置
门翼旋转范围受到传感器的实时监测
电机集成高精度编码器，码盘精度可达到210个
断电状态与消防联动
断电状态下门翼处于自由开放状态
消防信号可设置为门翼打开或者门翼关闭
电气规格
设备控制和网络部分集成于同一单元
供电：110－230 VAC 50/60 Hz
技术参数
●门体开关速度: 小于1秒，速度可以根据客户需要进行设定●供电电源：110-230V AC 50Hz
●通讯速度：≤ 27 ms
●门翼摆动速度：0.3-0.6秒
●通道通行速度：20-40人/分钟
●灵活的时段设置：通道的各种功能均可设置不同的时间
●驱动力矩：5NM 符合最新欧洲标准Pr EN 12650安全性
和低功耗要求
●系统反应时间：15ms
●锁死力矩：min. 120 Nm
●功耗：待机状态基本无功耗，工作时不超过100W/通道数据界面和接口：标准门禁接口，标准串口，CAN总线接口，或特殊定制需求。
4.2、平推门介绍
Argus HSD-E03-无障碍VIP通道/残障通道/货物通道
HSD-E03半高平推门是一款功能强大、外观时尚的高性能安防设备，它可以根据需求设置的个性化操作。
功能介绍
伺服功能:
门翼可以自动转动，不需要手动推动。在外力的冲击挤压下，门翼可
以打开，不会因为拥堵造成人员受伤。
门翼张开角度调节功能:
门翼打开角度可以通过软件进行设置，满足多种情况下的需求。
双向开启功能:
门翼可以朝着进入或者出去两个方向打开，符合人们的通行习惯。
防止夹人功能:
平推门开关过程中遇到阻挡后，门翼会自动停止摆动，并且门翼的动
作在人们的视线之内，因此可以有效防止夹人现象。
断电保护功能:
断电时，门翼处于自由状态，方便人们进出。
扩展联动功能:
具备冗余I/O标准化接口，可以和其它控制系统（如消防、视频监控
等）联动。
紧急疏散功能:
当发生紧急情况（火灾、恐怖袭击、骚乱等），可以通过紧急疏散按
钮，平推门就可以变成一个紧急疏散通道，方便人员等快速离开。
自检功能:
每次重新上电后，平推门都会进行一次自我检测。
自动复位功能:
由于某种原因门翼处于非标准位置（闭合位置、完全打开位置）时，
电机能自动驱动门翼返回标准位置。
HSD-E03平推门技术参数：
●尺寸：立柱直径140mm；
●材质：材质采用不锈钢；
●门翼：10mm钢化玻璃
●电源：AC220+10%～-15％，50Hz±4%
●开门速度：可以调节
●运行功耗：250 VA；
●温度要求：-25℃~+85℃
●湿度要求：5%～95%RH
HSD-E03安全门门体尺寸
1）详细尺寸图（单位：毫米）
HSD－E03主视图HSD－E03俯视图
2）门翼宽度（单位：毫米）
门翼宽度 A 650 700 750 800 850 900
通道宽度 B 630 680 730 780 830 880
HSD-E03安全门工作模式
可设置的操作模式
●释放：门翼锁打开成自由通道，门翼可以双向自由转动；
●锁闭：门翼锁闭，通道禁行；
●连续进入：进入方向门翼打开，客流连续通过；
●连续出门：出门方向门翼打开，客流连续通过；
●单次进入：进入方向门翼打开一次，人员通过后自动关门；
●单次出门：出门方向门翼打开一次，人员通过后自动关门；
