图解直升机原理之一－－－涡轮轴发动机工作
原理
航空涡轮轴发动机
航空涡轮轴发动机，或简称为涡铀发动机，是一种输出轴功率的涡轮喷气发动机。法国是最先研制涡轴发动机的国家。50年代初，透博梅卡公司研制成一种只有一级离心式叶轮压气机、两级涡轮的单转于、输出轴功率的直升机用发动机，功率达到了206kW(280hp)，成为世界上第一台直升机用航空涡轮轴发动机，定名为“阿都斯特—l”(Artouste—1)。首先装用这种发动机的直升机是美国贝尔直升机公司生产的Bell 47(编号为X H—13F)，于1954年进行了首飞。
涡轴发动机的主要机件
与一般航空喷气发动机一样，涡轴发动机也有进气装置、压气机、燃烧室、涡轮及排气装置等五大机件，涡轴发动机典型结构如下图所示。
进气装置
由于直升机飞行速度不大，一般最大平飞速度在3 50km/h以下，故进气装置的内流进气道采用收敛形，以便气流在收敛形进气道内作加速流动，以改善气流流场的不均匀性。进气装置进口唇边呈圆滑流线，适合亚音速流线要求，以避免气流在进口处突然方向折转，引起气流分离，为压气机稳定工作创造一个好的进气环境。有的涡轴发动机将粒子分离器与进气道设计成一体，构成“多功能进气道”，以防止砂粒进入发动机内部磨损机件或者影响发动机稳定工作，这种多功能进气道利用惯性力场，使含有砂粒的空气沿着一定几何形状的
通道流动。由于砂粒质量较空气大，在弯道处使砂粒获得较大的惯性力，砂粒便聚集在一起并与空气分离，排出机外(见下图)。
压气机
压气机的主要作用是将从进气道进入发动机的空
气加以压缩，提高气流的压强，为燃烧创造有利条件。根据压气机内气体流动的特点，可以分为轴流式和离心式两种。轴流式压气机，面积小、流量大；离心式结构简单、工作较稳定。涡轴发动机的压气机，其结构形式几经演变，从纯轴流式、单级离心、双级离心到轴流与离心混装一起的组合式压气机。当前，直升机的
涡轴发动机大多采用的是若干级轴流加一级离心所构
成的组合压气机。例如，国产涡轴6、涡轴8发动机为l级轴流加1级离心构成的组合压气机；“黑鹰”直升机上的T700发动机其压气机为5级轴流加上l级离心。压气机部件主要由进气导流器、压气机转子、压气机静子及防喘装置等组成。压气机转子是一个高速旋转的组合件，轴流式转子叶片呈叶栅排列安装在工作叶轮周围，离心式转子叶片则呈辐射形状铸在叶轮外部，见下图。压气机静于由压气机壳体和静止叶片组成。转于旋转时，通过转子叶片迫使空气向后流动，不仅加速了空气，而且使空气受到压缩，转于叶片后面的空气压强大于前面的压强。气流离开转于叶片后，进入起扩压作用的静于叶片。在静于叶片的通道、空气流速降低，压强升高，得到进一步压缩。一个转子加一个静于称为一级。衡量空气经过压气机被压缩的程度，常用压缩后与压缩前的压强之比，即增压比来表示。
增压比是评估压气机性能的重要指标。现代直升机装用的涡轴发动机，要求压气机的总增压比越来越高，有的已使增压比达到20，以使发动机获取尽可能高的热效率和轴功率。
喘振是压气机的一种有害、不稳定工作状态。当压气机发生喘振时，空气流量、空气压力和速度发生骤变，甚至可能出现突然倒流现象。喘振的形成通常由于进气方向不适，引起压气机叶片中的气流分离并失速。喘振的后果，轻者降低发动机功率和经济性，重者引起发动机机械损伤或者使燃烧室熄火、停车。为防止发动机发生喘振，保证压气机稳定可靠地工作，可在压气机前面采用角度可变的导流片，也可在压气机中部通道处设置放气装置。除了在发动机结构设计时要考虑采取防喘措施外，还要求飞行使用中注意避免因为操纵不当致使压气机发生喘振。
燃烧室
燃烧室是发动机内燃油与空气混合、燃烧的地方。燃烧室一般由外壳、火焰筒组成，气流进口处还设有燃油喷嘴，起动时用的喷油点火器也装在这里。燃烧室的工作条件十分恶劣，由于气体流速很高(一般流速为5 0一100m／s之间)，混合气燃烧如大风中点火，因此保持燃烧稳定至关重要。为了保证稳定燃烧，在燃烧室结构设计上采取气流分流和火焰稳定等措施(见下图)。
经过压气机压缩后的高压空气进入燃烧室，被火焰筒分成内、外两股，大部分空气在火焰筒外部，沿外部通道向后流动，起着散热、降温作用；小部分空气进
入火焰筒内与燃油喷嘴喷出(或者甩油盘甩出)的燃油混合形成油气混合气，经点火燃烧成为燃气，向后膨胀加速，然后与外部渗入火焰筒内的冷空气掺合，燃气温度平均可达1500℃，流速可达230m／s，高温、高速的燃气从燃烧室后部喷出冲击涡轮装置。
工作时，先靠起动点火器点燃火焰筒内的混合气，正常工作时靠火焰筒内的燃气保持稳定燃烧。由于燃烧室的零件工作在高温、高压下，工作中常出现翘曲、变形、裂纹、过热烧穿等故障，为此燃烧室采用热强度高、热塑性好的耐高温合金。
按照燃气在燃烧室的流动路线，燃烧室可分为直流和回流式两种。直流燃烧室形状细且长，燃气流动阻力小，回流燃烧室燃气路线回转，燃气流动阻力大，但可使发动机结构紧凑，缩短转于轴的长度，使发动机获得较大的整体刚度。图2．2—34为国产祸轴8发动机的燃烧室，是介于以上两者之间的一种折流燃烧室，使燃气折流适应甩油盘甩出燃油的方向，以提高燃油雾化质量及燃烧室工作效率。
涡轮
涡轮的作用是将高温、高压燃气热能转变为旋转运动的机械能。它是涡抽发动机的主要机件之一，要求尺寸小、效率高。涡轮通常由静止的导向叶片和转动的工作叶轮组成。和压气机恰好相反，祸轮的导向叶片在前，工作叶片在后。从燃烧室来的燃气，先经过导向叶片、由于叶片间收敛形通道的作用，提高速度、降低压强，燃气膨胀并以适当的角度冲击工作叶轮，使叶轮高速旋转。现代涡轴发动机进入涡轮前的温度可高达1500℃，涡轮转速超过50000r／min。由于涡轮工作时要承受巨大的离心力和热负荷，所以涡轮一般选用耐高温的高强度合金钢，此外，还要为祸轮的散热和轴承的润滑进行周密设计。
与一般涡轮喷气发动机不同，直升机用涡轴发动机的涡轮既要带动压气机转动，又要带动旋翼、尾桨工作。现在大多数涡轴发动机将涡轮分为彼此无机械连接的前、后两段，见上图。前段带动压气机工作，构成发动机的燃气发生器转子；后段作为动力轴，即自由涡轮，输出铀功率带动旋翼、尾桨等部件工作。前、后两段虽不发生机械连接关系，却有着气体动力上的联系，可以使得燃气发生器涡轮与自由涡轮在气体热能分配
上随飞行条件改变作适当调整，这样就能使涡轴发动机性能与直升机旋翼性能在较宽裕的范围内得到优化组。
排气装置
根据涡轴发动机工作特点，一般排气装置呈圆筒扩散形，以便燃气在自由涡轮内充分膨胀作功，使燃气热能尽可能多地转化为轴功率。现代涡轴发动机的排气装置能做到使95％以上的燃气可用膨胀功通过自由祸轮转变为轴功率，而余下不到5％的可用膨胀功仍以动能形式向后嚎出转变为推力。发动机排气装置历排出的热流是直升机主要热辐射源之一，其热辐射的强度与排气热流、的温度和温度场的分布有关。现代军用直升机为了在战场上防备敌方红外制导武器的攻击，减小自身热辐射强度，采用红外抑制技术。该技术除设法降低发动机外露热部件的表面温度外，主要是将外界冷空气引入排气装置内，掺进高温徘气热流中，降低温度并冲淡徘气热流中所含二氧化氯的浓度，以降低红外信号源能量。先进的红外抑制技术往往要将排气装置、冷却空气道以及发动机的安装位置通盘考虑，形成了一个完整、有效的红外抑制系统．(见下图)。
图解直升机原理之二－－－直升机的空气动力
特点
旋翼的空气动力特点
(1)产生向上的升力用来克服直升机的重力。即使直升机的发动机空中停车时，驾驶员可通过操纵旋翼使其自转，仍可产生一定升力，减缓直升机下降趋势。
(2)产生向前的水平分力克服空气阻力使直升机前进，类似于飞机上推进器的作用(例如螺旋桨或喷气发动机)。
(3)产生其他分力及力矩对直升机；进行控制或机动飞行，类似于飞机上各操纵面的作用。旋翼由数片桨叶及一个桨毂组成。工作时，桨叶与空气作相对运
动，产生空气动力；桨毂则是用来连接桨叶和旋翼轴，以转动旋翼。桨叶一般通过铰接方式与桨毂连接(如下图所示)。
旋翼的运动与固定翼飞机机翼的不，因为旋翼的桨叶除了随直升机一同作直线或曲线动外，还要绕旋翼轴旋转，因此桨叶空气动力现象要比机翼的复杂得多。
先来考察一下旋翼的轴向直线运动这就是直升机
垂直飞行时旋翼工作的情况，它相当于飞机上螺旋桨的情况。由于两者技术要求不同，旋翼的直径大且转速小；螺旋桨的直径小而转速大。在分析、设计上就有所区别设一旋冀，桨叶片数为k，以恒定角速度Ω 绕轴旋转，
并以速度Vo沿旋转轴作直线运动。如果在想象中用一中心轴线与旋翼轴重合，而半径为r的圆柱面把桨叶裁开(参阅图2，1—3)，并将这圆柱面展开成平面，就得到桨叶剖面。既然这时桨叶包括旋转运动和直线运动，对于叶剖面来说，应有用向速度(等于Ωr)和垂直于旋转平面的速度(等于Vo)，而合速度是两者的矢量和。显然可以看出(如图2．1—3)，用不同半径的圆柱面所截出来的各个桨叶剖面，他们的合速度是不同的：大小不同，方向也不相同。如果再考虑到由于桨叶
运动所激起的附加气流速度(诱导速度) )，那么桨叶各个剖面与空气之间的相对速度就更加不同。与机翼相比较，这就是桨叶工作条件复杂，对它的分析比较麻烦的原因所在。
旋翼拉力产生的滑流理论
现以直升机处于垂直上升状态为例，应用滑流理论说明旋翼拉力产生的原因。此时，将流过旋翼的空气，或正确地说，受到旋翼作用的气流，整个地看做一根光滑流管加以单独处理。假设：
空气是理想流体，没有粘性，也不可压缩；
旋转着的旋冀是一个均匀作用于空气的无限薄
的圆盘(即桨盘)，流过桨盘的气流速度在桨盘处各点为一常数；
气流流过旋翼没有扭转(即不考虑旋翼的旋转影
响)，在正常飞行中，滑流没有周期性的变化。
根据以上假设可以作出描述旋翼在：垂直上升状态下滑流的物理图像，如下图所示，图中选取三个滑流截面，So、S1和S2，在So面，气流速度就是直升机垂直上升速度Vo，压强为大气压Po，在S1的上面，气流速度增加到V1= Vo+v1，压强为P1上，在S1 的下面，由于流动是连续的，所以速度仍是V1，但压强有了突跃Pl下＞P1上，P1下一P1上即旋翼向上的拉力。在S2面，气流速度继续增加至V2=Vo+v2，压强恢复到大气压强Po。
这里的v1是桨盘处的诱导速度。v2是下游远处的诱导速度，也就是在均匀流场内或静止空气中所引起的速度增量。对于这种现象，可以利用牛顿第三用动定律来解释拉力产生的原因。
旋翼的锥体
在前面的分析中，我们假定桨叶位：桨毂旋转平面内旋转。实际上，目前的直升机都具水平铰。旋翼不旋转时，桨叶受垂直向下的本身重力的作用(如下图左)。旋翼旋转时，每片叶上的作用力除自身重力外，还有空气动力和惯性离心力。空气动力拉力向上的分(T)方向与重力相反，它绕水平铰构成的力矩，使桨叶上挥。
惯性离心力(F离心)相对水乎铰所形成的力矩，力求使桨叶在桨毂旋转平面内旋转(如下图右)。在悬停或垂直飞行状态中，这三个力矩综合的结果，使得桨叶保持在与桨毂旋转平面成某一角度的位置上，翼形成一个倒立的锥体。桨叶从桨毂旋转平面扬起的角度叫锥角。桨叶产生的拉力约为桨叶本身重量的10一15倍，但桨叶的惯性和离心力更大(通常约为桨叶拉力的十几倍)，所以锥角实际上并不大，仅有3度一5度。
悬停时功率分配
从能量转换的观点分析，直升机在悬停状态时(如下图) 发动机输出的轴功率，其中约90％用于旋翼，分配给尾桨、传动装置等消耗的轴功率加起来约占1 0％。旋翼所得到的90％的功率当中，旋翼型阻功率又用去20％，旋翼用于转变成气流动能以产生拉力的诱导功率仅占70％。
旋翼拉力产生的涡流理论
根据前面所述的理论，只能宏观地确定不同飞行状态整个旋翼的拉力和需用功率，但无法得知沿旋翼桨叶径向的空气动力载荷，无法进行旋设计。为此，必须进一步了解旋翼周围的流场，即旋冀桨叶作用于周围空气所引起的诱导速度，特别是沿桨叶的诱导速度，从而可计算桨叶各个剖面的受力分布。
在理论空气动力学中，涡流理论就是求解任一物体(不论飞机机翼或旋翼桨叶)作用于周围空气所引起的诱导速度的方法。从涡流理论的观点来看，旋翼桨叶
对周围空气的作用，相当于某一涡系在起作用，也就是说，旋翼的每片桨叶可用一条(或几条)附着涡及很多由桨叶后缘逸出的、以螺旋形在旋翼下游顺流至无限远的尾随涡来代替。
按照旋翼经典涡流理论，对于悬停及垂直上升状态(即轴流状态)，旋翼涡系模型就像一个半无限长的涡拄，由一射线状的圆形涡盘的附着涡系及多层同心的圆柱涡面(每层涡面由螺旋涡线所组成)的尾迹涡系两部分所构成(如下图所示)。
直升机旋停、垂直上升状态的涡柱
这套涡系模型完全与推进螺旋桨的情况相同。至于旋冀在前飞状态的涡系模型，可以合理地引伸为一个半无限长的斜向涡柱，由一圆形涡盘的附着涡系及多层斜向螺旋涡线的斜向涡面的尾迹涡系两部分所构成(如下图所示)。
直升机前飞状态的涡柱
图解直升机原理之三……直升机的反扭矩
直升机的反扭矩
一、活塞式发动机 航空活塞式发动机是利用汽油与空气混合，在密闭的容器（气缸）内燃烧，膨胀作功的机械。活塞式发动机必须带动螺旋桨，由螺旋桨产生推（拉）力。所以，作为飞机的动力装置时，发动机与螺旋桨是不能分割的。主要由气缸、活塞、连杆、曲轴、气门机构、螺旋桨减速器、机匣等组成。气缸是混合气（汽油和空气）进行燃烧的地方。气缸内容纳活塞作往复运动。气缸头上装有点燃混合气的电火花塞（俗称电嘴），以及进、排气门。发动机工作时气缸温度很高，所以气缸外壁上有许多散热片，用以扩大散热面积。气缸在发动机壳体（机匣）上的排列形式多为星形或V形。常见的星形发动机有5个、7个、9 个、14个、18个或24个气缸不等。在单缸容积相同的情况下，气缸数目越多发动机功率越大。活塞承受燃气压力在气缸内作往复运动，并通过连杆将这种运动转变成曲轴的旋转运动。连杆用来连接活塞和曲轴。曲轴是发动机输出功率的部件。曲轴转动时，通过减速器带动螺旋桨转动而产生拉力。除此而外，曲轴还要带动一些附件（如各种油泵、发电机等）。气门机构用来控制进气门、排气门定时打开和关闭。 二、涡轮喷气发动机 在第二次世界大战以前，所有的飞机都采用活塞式发动机作为飞机的动力，这种发动机本身并不能产生向前的动力，而是需要驱动一副螺旋桨，使螺旋桨在空气中旋转，以此推动飞机前进。这种活塞式发动机＋螺旋桨的组合一直是飞机固定的推进模式，很少有人提出过质疑。到了三十年代末，尤其是在二战中，由于战争的需要，飞机的性能得到了迅猛的发展，飞行速度达到700－800公里每小时，高度达到了10000米以上，但人们突然发现，螺旋桨飞机似乎达到了极限，尽管工程师们将发动机的功率越提越高，从1000千瓦，到2000千瓦甚至3000千瓦，但飞机的速度仍没有明显的提高，发动机明显感到“有劲使不上”。问题就出在螺旋桨上，当飞机的速度达到800公里每小时，由于螺旋桨始终在高速旋转，桨尖部分实际上已接近了音速，这种跨音速流场的直接后果就是螺旋桨的效率急剧下降，推力下降，同时，由于螺旋桨的迎风面积较大，带来的阻力也较大，而且，随着飞行高度的上升，大气变稀薄，活塞式发动机的功率也会急剧下降。这几个因素合在一起，决定了活塞式发动机＋螺旋桨的推进模式已经走到了尽头，要想进一步提高飞行性能，必须采用全新的推进模式，喷气发动机应运而生。 喷气推进的原理大家并不陌生，根据牛顿第三定律，作用在物体上的力都有大小相等方向相反的反作用力。喷气发动机在工作时，从前端吸入大量的空气，燃烧后高速喷出，在此过程中，发动机向气体施加力，使之向后加速，气体也给发动机一个反作用力，推动飞机前进。事实上，这一原理很早就被应用于实践中，我们玩过的爆竹，就是依*尾部喷出火药气体的反作用力飞上天空的。早在1913年，法国工程师雷恩．洛兰就获得了一项喷气发动机的专利，但这是一种冲压式喷气发动机，在当时的低速下根本无法工作，而且也缺乏所需的高温耐热材料。1930年，弗兰克．惠特尔取得了他使用燃气涡轮发动机的第一个专利，但直到11年后，他的发动机在完成其首次飞行，惠特尔的这种发动机形成了现代涡轮喷气发动机的基础。现代涡轮喷气发动机的结构由进气道、压气机、燃烧室、涡轮和尾喷管组成，战斗机的涡轮和尾喷管间还有加力燃烧室。涡轮喷气发动机仍属于热机的一种，就必须遵循热机的做功原则：在高压下输入能量，低压下释放能量。因此，从产生输出能量的原理上讲，喷气式发动机和活塞式发动机是相同的，都需要有进气、加压、燃烧和排气这四个阶段，不同的是，在活塞式发动机中这4个阶段是分时依次进行的，但在喷气发动机中则是
航空发动机原理 航空发动机的主要功用是为飞行器提供推进动力或支持力，是飞行器的心脏。自从飞机问世以来的几十年中，发动机得到了迅速的发展，从早期的低速飞机上使用的活塞式发动机，到可以推动飞机以超音速飞行的喷气式发动机，还有运载火箭上可以在外太空工作的火箭发动机等，时至今日，航空发动机已经形成了一个种类繁多，用途各不相同的大家族。 航空发动机常见的分类原则有两种：按空气是否参加发动机工作和发动机产生推进动力的原理。按发动机是否须空气参加工作，航空发动机可分为两类 1、吸空气发动机简称吸气式发动机，它必须吸进空气作为燃料的氧化剂（助燃剂），所以不能到稠密大气层之外的空间工作，只能作为航空器的发动机。一般所说的航空发动机即指这类发动机。如根据吸气式发动机工作原理的不同，吸气式发动机又分为活塞式发动机、燃气涡轮发动机、冲压喷气式发动机和脉动喷气式发动机等。 2、火箭喷气式发动机是一种不依赖空气工作的发动机，航天器由于需要飞到大气层外，所以必须安装这种发动机。它也可用作航空器的助推动力。按形成喷气流动能的能源不同，火箭发动机又分为化学火箭发动机、电火箭发动机和核火箭发动机等。 按产生推进动力的原理不同，飞行器的发动机又可分为 1、直接反作用力发动机 直接反作用力发动机是利用向后喷射高速气流，产生向前的反作用力来推进飞行器。直接反作用力发动机又叫喷气式发动机，这类发动机有涡轮喷气发动机、冲压喷气式发动机，脉动喷气式发动机，火箭喷气式发动机等。 2、间接反作用力发动机两类。 间接反作用力发动机是由发动机带动飞机的螺旋桨、直升机的旋翼旋转对空气作功，使空气加速向后（向下）流动时，空气对螺旋桨（旋翼）产生反作用力来推进飞行器。这类发动机有活塞式发动机、涡轮螺旋桨发动机、涡轮轴发动机、涡轮螺旋桨风扇发动机等。而涡轮风扇发动机则既有直接反作用力，也有间接反作用力，但常将其划归直接反作用力发动机一类，所以也称其为涡轮风扇喷气发动机。 附图: 活塞式发动机 航空活塞式发动机是利用汽油与空气混合，在密闭的容器（气缸）内燃烧，膨胀作功的机械。活塞式发动机必须带动螺旋桨，由螺旋桨产生推（拉）力。所以，作为飞机的动力装置时，发动机与螺旋桨是不能分割的。 为航空器提供飞行动力的往复式内燃机。发动机带动空气螺旋桨等推进器旋转产生推进力。 从1903年第一架飞机升空到第二次世界大战末期，所有飞机都用活塞式航空发动机作为动力装置。40
各类飞机引擎原理飞机引擎 飞机引擎
飞机引擎的发动原理 前言 汽车在高速公路上定速行驶於平坦路面上所消耗的汽油，主要都是用来克服空气阻力。在空中飞行的飞机同样承受阻力，因此飞机必须有「推进系统」，否则阻力将使飞机愈来愈慢终至坠毁。飞机的推进系统常见的有「往复式内燃机」和「涡轮引擎」二类。 「往复式内燃机」是最传统的飞机动力源，莱特兄弟的第一架飞机就是采用四冲程的内燃机。通常是使用螺旋桨把往复式内燃机的输出马力转变成推进力。「涡轮引擎」可分为:「涡轮喷射」、「涡轮扇喷射」和「涡轮轴引擎」三大类。 往复式内燃机和汽车、机车使用者的原理相同，除了模型飞机之外，绝少使用二冲程引擎者。四冲程引擎分为进气、压缩、爆炸、排气四个冲程，其原理在今日已成常识，不多说明。「涡轮引擎」由前面吸入空气，经由压缩器增压之后，即将油与气混合并於燃烧室引燃。燃烧后的高温排气流经涡轮产生转动的力量，此力量经过传动轴去驱动压缩器。此时排气仍含有甚多热能，即经由喷嘴高速喷出，依反作用定律产生推力。上述为「涡轮喷射引擎」。 扇式喷射是把压缩器或涡轮叶片延长成为类似较短的螺旋桨叶片。压缩器叶片延长者叫作前扇式，涡轮叶片延长者叫作后扇式。
一般活塞式燃油引擎 强劲的动力和雄浑的引擎声，简直魅力没法挡！与实物相同的机构和工作原理造成强劲转动的模型发动机（俗称模型引擎），它本身可以说是模型爱好者梦寐以求的东西。事实上，翻开无线电遥控模型的历史，可知机动模型的出现要早过电动模型，强劲的动力打破了传统模型那种冷漠的面孔，为模型的发展注入新的生命力。再者，燃油之消耗可由目测判断，它与电动模型不同，操纵者能正确估计模型之正确动作时间，燃油用完後只需加油，模型又能重新奔驰或飞翔。总之，机动模型予人明快，爽朗的印象。 如上图所示：无线电遥控模型用的发动机与实物一样，既有2冲程发动机，也有4冲程发动机，甚至还有转子发动机和喷射发动机。因为零件配换等问题，建议采用2冲程或4冲程的电热式发动机(glow engine)，电热式发动机不需要复杂的电气机构,具有简单，轻量，易用等优点；而且又能提供强大的动力,所以成为机动模型的最佳动力源。实际上,它的转速超过每分钟30,00转，如其排气量作公升换算，相当於输出200匹马力以上的动力,功率之强劲令人咋舌！ 其原因是由於采取电热(glow)方式，仅仅在起动时让电热塞通电以产生最初的
《气体动力学基础》试卷 一、 填空（30分，每空1分） 1. 气体密度是指_单位容积内气体的质量_。从微观上讲，密度的大小代表了_气体分子的疏密程度_。气体流过航空发动机的喷管时，其密度的变化规律是__减小__。 2．从微观上讲，气体压力是_大量气体分子无规则运动碰撞器壁的总效应_。在比容一定的情况下，气体温度升高，引起气体压力的变化规律是_增大 。 3．定压比热是指_在压力一定的条件下，1kg 气体温度升高或降低1℃，所需吸收或放出的热量_；定压比热与定容比热的关系式可以写成 R c c v p +=。 4．绝热过程是指 气体在和外界没有任何热交换的前提下，所进行的热力过程 ；在该过程中压力和比容的关系式可以写成k v v p p )(2 112=；该过程的外（容积）功的计算式可以写成)(1 11122v p v p k l --=。 5．“一维定常流”中“一维”是指_气流参数是一维坐标的函数_。 6.可压流的连续性方程可以写成 常数=V A ρ ，它说明_在一维定常流的条件下，流过各截面的气体流量相等_。 7. 一维定常流能量（焓）方程的一般形式是 1221222 i i V V l q -+-=±±外 。气体流过发动机的涡轮时，能量方程可以改写成 l V V i i +-=-2 212221 ，此方程表示的能量转换关系是 气体焓的下降，用来对外作功和增加气体的动能 ；气体流过发动机进气道时，能量方程可以改写成常数=+2 2 V i ，此方程表示的能量转换关系是_焓和动能之和保持不变 。 8.滞止压力（总压）是指_理想绝能条件下，将气流滞止到速度为零时的压力_。气体流过发动机的进气道时，在不考虑流动损失的情况下，总压的变化规律是 不变_的。
1、以双梁式直机翼为例，说明气动载荷是如何传递的。(18分) （1）蒙皮把气动载荷分别传给长桁和翼肋：蒙皮受气动吸力时，桁条和翼肋通过铆钉受拉对蒙皮提供支反力；蒙皮受气动压力时，蒙皮直接压在桁条和翼肋上，根据作用力与反作用力的原理，蒙皮把外载传递给了翼肋和长桁。 （2）长桁把自身承受的初始气动载荷传给翼肋 桁条与翼肋直接用角片（或间接通过蒙皮）相连，此时载荷方向垂直于长桁轴线，翼肋向长桁提供支持。此时，桁条可以看成支持在翼肋上的多点连续梁，长桁把气动载荷传递给了翼肋。至此，作用在蒙皮上的气动载荷直接或由长桁间接地全部传给了翼肋。 （3）翼肋把气动载荷转换成了垂直载荷和力矩，并相应的传到了梁腹板和组成封闭翼盒的各元件上 （4）翼梁将剪流往根部传递 由于梁腹板的抗弯能力比梁的缘条小的多，可略去其承弯能力，因而腹板以平板受剪的形式平衡，并将剪流往根部传递。最后在根部有机翼—机身对接接头提供垂直方向的支反力来平衡。 （5）蒙皮、腹板承受扭矩。机翼的第三个总体内力扭矩以蒙皮和腹板受剪的形式，向根部传递，总扭矩到机翼根部应通过加强肋将一圈剪流转换成适合于机翼—机身对接接头承受的一对集中力，再通过接头传给机身。 2、说明双梁式直机翼的普通翼肋的作用。(10分) （1）用以承受蒙皮传来的局部气动载荷 （2）把局部气动载荷转换成适合于主受力盒段各组成元件受力特性的载荷形式 （3）然后把它们传到这些主要元件上，向机翼根部传递，并进而通过对接接头传给机身 3、比较分析机翼各典型受力型式的结构受力特点。(20分) （1）梁式机翼：翼梁是主要受力构件，梁式机翼便于开口而不致破坏原来的主要传力路线；机翼、机身通过几个集中接头连接，所以连接简单、方便；主要依靠翼梁承受弯矩（2）单块式机翼：上、下壁板为主要受力构件。这种机翼比梁式机翼的刚度特性好。同时，由于结构分散受力，能更好的利用剖面高度，在某些情况下材料利用率较高，重量可能较轻，缺点是不便于大开口。 （3）多腹板式机翼：主要由上、下蒙皮承受弯矩，与梁式、单块式机翼相比，材料分散性更大。一般来说，多腹板式机翼的刚度大，材料利用率也更好些，然而也存在类似单块式机翼的缺点 4、以桁条式机身后段上的一个垂直集中力Pz为例，分析说明载荷是如何传给机身结构，又是如何在机身结构中传递的？(10分) 桁条式机身的一个加强隔框和水平尾翼的接头相连接，该加强隔框受到由接头传来的P z力，该框受到P z力后，要有向上移动的趋势，对此桁条起不了直接的限制作用，而由蒙皮通过沿框缘的连接铆钉给隔框以支反剪流q。q的分布与机身的受力型式，更明确地说，是和该框平面处机身壳体上受正应力面积的分布有关。对桁条式机身，假设只有桁条承受正应力，而蒙皮只受剪切时，剪流沿周缘按阶梯形分布。若蒙皮也受正应力，则在两桁条间的剪流值将不是等值，而成曲线分布。又因为蒙皮与桁条连接，蒙皮因剪流q受剪时将由桁条提供轴向支反剪流平衡，也即蒙皮上的剪流q将在桁条上产生拉、压的轴向力。 作用在框平面内的集中力：（1）由加强框承受该集中载荷（2）加强框将集中力扩散，以剪流的形式传给蒙皮。（3）剪流在蒙皮中向机身中段传递时，其剪切内力通过蒙皮连续向前传递；而弯曲内力则通过桁条的轴向拉、压力向前传递。 5、阐述飞机起落架减震机构中油气式减震器工作原理。(12分)
《飞机构造基础》课程教学大纲 课程名称：飞机构造基础计划学时：48 计划学分：2.5 先修课程：工程力学、飞行技术基础课程性质：专业课 课程类型：必修课适用专业：飞机机电维修专业 编制单位：广州民航职业技术学院机务工程系编制时间：2001年11月 一、课程的性质和任务 本课程是飞机机电专业的一门重要专业课，其主要任务是使学生初步了解飞机的结构及飞机各系统的基本知识，为进行实际维护工作及故障诊断打下基础。本课程也是后续课程《飞机系统与附件》的基础课程 二、课程特色 本课程突出技能和能力培养，配合双证书制，使学生在校期间即可获得岗位资格证书。 本课程可利用现有737飞机附件，飞行操纵摸拟器及飞机电源系统示教板，采用现场教学方法使学生加深对飞机各系统的理解． 三、知识能力培养目标 （一）基本知识 飞机结构、载重与平衡、飞行操纵系统、液压系统、起落架系统、座舱环境控制系统、防冰排雨系统、飞机燃油系统、飞机防火系统、飞机电子系统等。 （二）应用能力 通过本课程的学习，使学生了解飞机组成、结构形式及受力特点，飞机载重与平衡的基本知识，掌握飞机飞行操纵系统、液压系统、起落架系统、座舱环境控制系统、飞机燃油系统的基本组成及工作原理；了解防冰排雨系统、飞机防火系统、飞机电子系统的基本知识。 （三）自学能力 培养学生具有对飞机构造及各系统的总的认识，为以后的飞机维护和排故工作打下基础。 四、课程内容和要求 见附表 五、考核方法和成绩评定 （一）考核方法 本课程的考核以平时作业、平时测验和期末笔试为主，平时占总成绩的40%，期34
末占总成绩的60%。 （二）成绩评定 1．基本知识，应知考核（书面、闭卷）成绩 2．上课的出勤率，学习态度 3．平时实践操作情况 六、教学参考书 ⑥《飞机构造基础》宋静波·王洪涛主编，广州民航职业技术学院出版 ⑥《航空电气》盛乐山主编 ⑥《民用航空器维修人员指南》（机体部分） 七、说明与建议 1．本大纲的总学时为48学时，学习本门课，应具有《飞行技术基础》、《工程力学》的基本知识。 2．本大纲由机务工程系宋静波老师编写。 附表： 35
《航空发动机原理》复习 一、单项选择题（共20题每题2分共40分） 1.以下哪个是衡量发动机经济性的性能参数（ A ）。 A EPR B FF C SFC D EGT 2.涡轮风扇发动机的涵道比是（ D ）。 A流过发动机的空气流量与流过内涵道的空气流量之比 B流过发动机的空气流量与流过外涵的空气流量之比 C流过内涵道的空气流量与流过外涵道的空气流量之比 D流过外涵道的空气流量与流过内涵道的空气流量之比 3.高涵道比涡扇发动机是指涵道比大于等于（ C ）. A 2 B 3 C 4 D 5 4.涵道比为4的燃气涡轮风扇发动机外涵产生的推力约占总（C ）。 A20％ B40％ C80％ D90％ 5.涡桨发动机的喷管产生的推力约占总推力的（ B ） A.85-90％ B.10-15％ C.25% D. 0 6.涡桨发动机使用减速器的主要优点是：( C ) A能够增加螺旋桨转速而不增加发动机转速 B螺旋桨的直径和桨叶面积可以增加 C可以提高发动机转速而增大发动机的功率输出又能使螺旋桨保持在较低转速而效率较高 D在增大螺旋桨转速情况下，能增大发动机转速 7.双转子发动机高压转子转速Ｎ2与低压转子转速Ｎl之间有（ C ） A Ｎ2＜Ｎl B Ｎ2＝Ｎl C Ｎ2＞Ｎl D设计者确定哪个大 8.亚音速进气道是一个（ A ）的管道。 A扩张形B收敛形 C先收敛后扩张形 D圆柱形 9.亚音速进气道的气流通道面积是（ D ）的。 A扩张形 B收敛形 C先收敛后扩张形 D先扩张后收敛形10.气流流过亚音速进气道时，（ D ）。 A速度增加，温度和压力减小 B速度增加，压力增加，温度不变 C速度增加，压力减小，温度增加 D速度减小，压力和温度增加11.在离心式压气机里两个起扩压作用的部件是（ D ）。 Ａ涡轮与压气机Ｂ压气机与歧管Ｃ叶片与膨胀器Ｄ叶轮与扩压器12.轴流式压气机的一级由（ C ）组成。 A转子和静子 B扩压器和导气管 C工作叶轮和整流环 D工作叶轮和导向器 13. 空气流过压气机工作叶轮时, 气流的（ C ）。 A相对速度增加, 压力下降B绝对速度增加, 压力下降
专题 飞机飞行的力学原理 ? 飞机用途 民用（运输、勘探、农用、消防、拯救等） 军用（歼击、轰炸、侦察、反潜、运输等） ? 飞机动力 螺桨式（活塞螺桨、涡轮螺桨、涡轮轴） 喷气式（涡轮喷气、涡轮风扇、、冲压、火箭等） ? 机翼类型 固定翼（双翼、单翼、矩形翼、后掠翼、前掠翼、三角翼、双三角翼、鸭翼、可变后掠翼等） 旋翼（单旋翼、双旋翼、可倾转旋翼等） ? 举例 歼10飞机：军用歼击机，采用涡轮风扇发动机，机翼类型为鸭翼。 飞机的机翼在飞行中产生升力和阻力 机翼的升力： 2 21Sv C F Y Y ρ= 机翼的阻力： 2 21Sv C F X X ρ= 升力系数C Y 和阻力系数C X ：
C Y和C X都与气流方向和机翼运动方向（航向）的夹角有关，这一角度称为迎角。 一般来说，迎角越大，升力和升力系数越大，阻力和阻力系数也越大。当迎角大于某一角度时，升力和升力系数会急剧下降。这一角度称为失速角。 飞机飞行的受力分析：质点情况 ?考虑飞机为一质点，其受力情况为： 升力F Y 阻力F X 重力mg 发动机的推力（或拉力）F ?若飞机在水平方向进行匀速直线运动，则： F = F X F Y = mg 若飞机进行滑翔飞行，其受力情况为：
升力 F Y 阻力 F X 重力 mg 很明显，在理想情况下，升力、阻力、重力三者矢量和为零，滑翔飞机做匀速直线运动。即： R F F mg Y X =+= 2 2 一点奥秘 ?由于：221Sv C F Y Y ρ= 2 21Sv C F X X ρ= 在稳定飞行时：F Y = mg F = F X ?结论： ? 高速飞行器的翼面积较小，低速飞机的翼面积较大。 ? 重型飞机的翼面积较大，轻型飞机的翼面积较小。 ? 高速飞行器阻力系数较小，升力系数也不大。 ? 低速飞行器升力系数较大，阻力系数也较大。 速度和升阻比的测量和计算

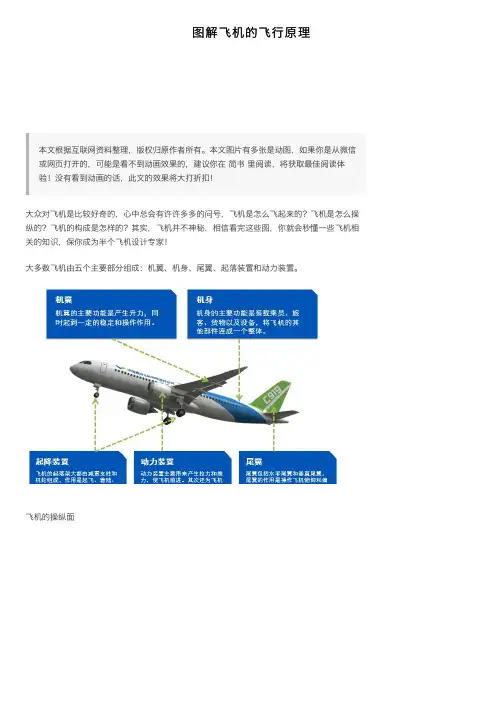

飞机飞行的原理图解 飞机是指具有一具或多具发动机的动力装置产生前进的推力或拉力，由机身的固定机翼产生升力，在大气层内飞行的重于空气的航空器。 飞机飞行原理： 1、飞机上升是根据伯努利原理，即流体（包括炝骱退流）的流速越大，其压强越小；流速越小，其压强越大。 2、飞机的机翼做成的形状就可以使通过它机翼下方的流速低于上方的流速，从而产生了机翼上、下方的压强差（即下方的压强大于上方的压强），因此就有了一个升力，这个压强差（或者说是升力的大小）与飞机的前进速度有关。 3、当飞机前进的速度越大，这个压强差，即升力也就越大。所以飞机起飞时必须高速前行，这样就可以让飞机升上天空。当飞机需要下降时，它只要减小前行的速度，其升力自然会变小，小于飞机的重量，它就会下降着陆了。
飞机的组成： 大多数飞机都是由机翼、机身、尾翼、起落装置和动力装置五个主要部分组成。 机翼：主要功用是为飞机提供升力，以支持飞机在空中飞行，也起一定的稳定和操纵作用。在机翼上一般安装有副翼和襟翼。操纵副翼可使飞机滚，放下襟翼能使机翼升力系数增大。另外，机翼上还可安装发动机、起落架和油箱等。 1.机身：主要功用是装载乘员、旅客、武器、货物和各种设备，还可将飞机的其它部件如尾翼、机翼及发动机等连接成一个整体。
2.尾翼：包括水平尾翼（平尾）和垂直尾翼（垂尾）。水平尾翼由固定的水平安定面和可动的升降沧槌伞４怪蔽惨碓虬括固定的垂直安定面和可动的方向舵。尾翼的主要功用是用来操纵飞机俯仰和偏转，以及保证飞机能平稳地飞行。 3.起落装置：飞机的起落架大都由减震支柱和机轮组成，作用是起飞、着陆滑跑，地面滑行和停放时支撑飞机。 4.动力装置：主要用来产生拉力和推力，使飞机前进。其次还可为飞机上的其他用电设备提供电源等。除了发动机本身，动力装置还包括一系列保证发动机正常工作的系统。
发动机原理部分 进气道 1.进气道的功用： 在各种状态下, 将足够量的空气, 以最小的流动损失, 顺利地引入压气机; 2.涡轮发动机进气道功能 冲压恢复—尽可能多的恢复自由气流的总压并输入该压力到压气机。提供均匀的气流到压气机使压气机有效的工作.当压气机进口处的气流马赫数小于飞行马赫数时, 通过冲压压缩空气, 提高空气的压力 3.进气道类型： 亚音进气道：扩张型、收敛型；超音速：内压式、外压式、混合式 4.冲压比：进气道出口处的总压与远前方气流静压的比值∏i=P1*/P0*。 影响进气道冲压比的因素：流动损失、飞行速度、大气温度。 5.空气流量：单位时间流入进气道的空气质量称为空气流量。 影响因素:大气密度, 飞行速度、压气机的转速 压气机 6.压气机功用：对流过它的空气进行压缩，提高空气的压力。供给发动机工作时所需 要的压缩空气，也可以为坐舱增压、涡轮散热和其他发动机的起动提供压缩空气。7.压气机分类及其原理、特点和应用 （1）离心式压气机：空气在工作叶轮内沿远离叶轮旋转中心的方向流动. （2）轴流式压气机：空气在工作叶轮内基本沿发动机的轴线方向流动. （3）混合式压气机： 8.阻尼台和宽叶片功用 阻尼台：对于长叶片，为了避免发生危险的共振或颤振，在叶身中部带一个减振凸台。 宽弦叶片：大大改善叶片减振特性。与带减振凸台的窄弦风扇叶片比，具有流道面积大，喘振裕度宽，及效率高和减振性好的优点。 9.压气机喘振： 是气流沿压气机轴向发生的低频率、高振幅的气流振荡现象。 10.喘振的表现: 发动机声音由尖锐转为低沉，出现强烈机械振动. 压气机出口压力和流量大幅度波动，出现发动机熄火. 发动机进口处有明显的气流吞吐现象，并伴有放炮声. 11.造成喘振的原因 气流攻角过大，使气流在大多数叶片的叶背处发生分离。 燃烧室 12.燃烧室的功用及有几种基本类型 功用：用来将燃油中的化学能转变为热能，将压气机增压后的高压空气加热到涡轮前允许的温度，以便进入涡轮和排气装置内膨胀做功。 分类：单管（多个单管）、环管和环形三种基本类型 13.简述燃烧室的主要要求点火可靠、燃烧稳定、燃烧完全、燃烧室出口温度场符合要 求、压力损失小、尺寸小、重量轻、排气污染少 14.环形燃烧室的结构特点、优缺点 结构特点：火焰筒和壳体都是同心环形结构，无需联焰管 优点：与压气机配合获得最佳的气动设计，压力损失最小；空间利用率最高，迎风面积最小；可得到均匀的出口周向温度场；无需联焰管，点火时容易传焰。 缺点：调试时需要大型气源； 采用单个燃油喷嘴，燃油—空气匹配不够好； 火焰筒刚性差；
1. 涵道比：外涵道与内涵道空气流量的比值 2. 增压比：压气机出口静压与周围大气压力之比 3. 加热比：燃烧室出口温度与外界大气温度之比 4. 热效率：加入每千克空气的热量中所产生的可用功与所加热量之比 5. 比功：单位质量空气所做的功 6. 最佳增压比：使比功达极大值的增压比 7. 最经济增压比：使热效率达极大值的增压比 8. 有效推力：从计算推力中扣除附加阻力，波阻，外表摩擦阻力后得到的发动机实际推力 9. 单位燃油消耗率：每小时产生1N推力所消耗的燃油量 10. 总效率：加入发动机的燃料完全燃烧所放出的热量转变为推进功的量 11. 攻角：流入叶栅的气流方向与叶型中弧线前缘切线之间的夹角 12. 喘振裕度：压气机的工作点与喘振边界线之间的距离值 13. 巡航状态调节规律；在一定的飞行状态下，发动机从最大工作状态减小推力的循环规律 14. 发动机压比：涡轮后压力与压气机进口压力之比 15. 对转涡轮：使高低压涡轮相反旋转而省去低压涡轮导向器 16. 燃气发生器：各类燃气轮机的热机部分，包括压气机，燃烧室，带动压气机的那一部分 涡轮 17. 旋转失速：在地面观察时，失速区附着在压气机工作轮上以较低转速，相同方向旋转运 动 18. 转速悬挂：由于燃油增加过猛使发动机转速停滞在某一转速上无法上升的现象 19. 复燃加力：在涡轮后面再喷入燃油进行燃烧 20. 功分配系数：传给外涵可用功与全部可用功之比 1. 理想燃气轮机循环的3个结论 答：①热效率只与增压比有关，随增压比增大而单调增加 ②在加热比一定的条件下，存在最佳增压比。最佳增压比随加热比的增加而增大③在增压比相同的条件下，比功随加热比增大而增加 2. 实际燃气轮机循环的4个结论 答：①热效率与增压比，加热比都有关 ②存在最经济增压比 ③在加热比一定的条件下，存在最佳增压比。实际循环增压比小于理想循环增压比。各增压比下，实际循环比功都小于理想循环比功 ④加热比越大，热效率越大，最佳增压比和最经济增压比也越高 3．双轴发动机的优点
For personal use only in study and research; not for commercial use 纸飞机飞行原理 纸飞机要飞得远、飞得快，有几点要注意：? 1）要尽量折得两边对称，如果不对称得话，飞机容易转弯，就飞不远了；? 2）翅膀和机身的比例要恰当。机身小翅膀大，飞机升力是够了，但重心上抬，投出去的飞机容易发飘；机身大翅膀小，重心过于下移，飞机就像飞镖一样，惯性十足，但却失去了飞行滑翔的行程，仿佛是扔出去的纸团。正确合理的翅膀和机身比例要根据纸飞机的形状和纸张的质地决定，多试几次就能找到最佳比例；? 3）注意前后的平衡。机头太重，飞机容易一头扎在地上；机头太轻，又容易造成机头上翘，导致失速。通过调整纸飞机的外形，或用纸条或胶带进行适当的加载（如果允许的话）可以调节飞机的平衡；? 4）最后说一点，纸飞机的投掷也很有讲究：不要侧风投飞，不然容易被刮偏；顺风投掷也没有足够的动力；最好是迎着不太强的正面逆风投掷，投出的角度稍大于水平角度，约15度左右，飞机要平稳向前送出，到最后一刻才自然脱手，那样飞得最远。 纸飞机的原理 2、机头不能太重，否则一下就载下去了；? 3、机头不宜太尖。阻力小，速度快，在空中停留的时间自然就短；? 4、机翼适当大一些，这与空气中的浮力成正比；? 5、后翼两侧向上折一下，但注意适度；如果迎面有微风吹来，有时还能向上飞；? 6、折时两边尽量对称，如果是开阔地，可以适当将左或右侧重一点点，使飞机在空中盘旋，可以一定程度上增加飞机在空中的滞留时间。? 7、折完后将两侧机翼向上，形成一定度数的v字夹角，注意不要太向上，稍有一点就行了。之后检查机翼两侧是否对称；? 8、先试飞，观察飞行情况做调整。（比如：飞起来机头向前一点一点的，说明机头轻了）?
航空发动机原理与构造知识点 1.热力系 2.热力学状态参数 3.热力学温标表示方法 4.滞止参数在流动中的变化规律 5.连续方程、伯努利方程 6.激波 7.燃气涡轮发动机分类及应用 8.燃气涡轮喷气发动机即使热机也是推进器 9.涡喷发动机结构、组成部件及工作原理 10.涡扇发动机结构、组成部件及工作原理 11.涡桨发动机结构、组成部件及工作原理 12.涡轴发动机结构、组成部件及工作原理 13.EPR、EGT、涡轮前燃气总温含义 14.喷气发动机热力循环（理想循环、实际循环） 15.最佳增压比、最经济增压比 16.热效率、推进效率、总效率 17.喷气发动机推力指标 18.发动机中各部件推力方向 19.喷气发动机经济指标 20.涡扇发动机中N1、涡扇发动机涵道比的定义 21.涡扇发动机的优缺点及质量附加原理 22.发动机的工作原理（涡喷、涡扇、涡轴和涡桨） 23.发动机各主要部件功用和原理，各部件热力过程和热力循环 24.进气道的分类及功用 25.总压恢复系数和冲压比的定义 26.超音速进气道三种类型 27.超音速进气道工作原理（参数变化） 28.离心式压气机组成部件 29.离心式压气机增压原理 30.离心式压气机优缺点 31.轴流式压气机组成部件 32.轴流式压气机优缺点 33.压气机叶片做成扭转的原因 34.压气机基元级速度三角形及基元级增压原理 35.扭速 36.多级轴流式压气机特点 37.喘振现象原因及防喘措施（原因） 38.轴流式压气机转子结构形式、优缺点 39.鼓盘式转子级间连接形式 40.叶片榫头类型、优缺点
41.减振凸台的作用以及优缺点 42.压气机级的流动损失 43.多级轴流压气机流程形式，机匣结构形式 44.压气机喘振现象、根本原因、机理过程 45.压气机防喘措施、防喘措施原理 46.燃烧室的功用和基本要求 47.余气系数、油气比、容热强度的定义 48.燃烧室出口温度分布要求 49.燃烧室分类及优缺点 50.环形燃烧室的分类及区别 51.燃烧室稳定燃烧的条件和如何实现 52.燃烧室分股进气作用 53.燃烧室的组成基本构件及功用 54.旋流器功用 55.涡轮的功用和特点（与压气机比较） 56.涡轮叶片的分类和结构 57.一级涡轮为何可以带动更多级压气机 58.提高涡轮前温度措施 59.带冠叶片优缺点 60.间歇控制定义、发动机在起动巡航、停车时间隙变化情况 61.如何实现涡轮主动间隙控制 62.涡轮叶片冷却方式 63.喷管功用 64.亚音速喷管工作原理（参数变化） 65.亚音速喷管三种工作状态（亚临界、临界和超临界）的判别 66.超音速喷管形状 67.发动机噪声源及解决措施 68.发动机的基本工作状态 69.发动机特性（定义、表述） 70.涡喷发动机稳态工作条件（4个）举例说明如何保持稳态工作 71.稳态下涡轮前温度随转速变化规律 72.剩余功率的定义 73.发动机加速的条件 74.联轴器的分类及作用 75.封严装置的作用、基本类型 76.双转子、三转子支承方案 77.中介支点、止推支点作用 78.封严件作用和主要类型 79.燃油系统功用和主要组件功用 80.燃油泵分类和特点 81.燃油喷嘴分类和特点 82.发动机控制系统分类 83.滑油系统功用、主要部件及分类，滑油性能指标 84.起动过程的定义
第一章空气动力学基本知识 空气动力学是一门专门研究物体与空气作相对运动时作用在物体上的力的一门科学。随着航空科学事业的发展，飞机的飞行速度、高度不断提高，空气动力学研究的问题越来越广泛了。航模爱好者在制作和放飞模型飞机的同时，必须学习一些空气动力学基本知识，弄清楚作用在模型飞机上的空气动力的来龙去脉。这将有助于设计、制作、放飞和调整模型飞机，并提高模型飞机的性能。 第一节什么是空气动力 当任何物体在空气中运动，或者物体不动，空气在物体外面流过时(例如风吹过建筑物)，空气对物体都会有作用力。由于空气对物体作相对运动，在物体上产生的这种作用力，就称为空气动力。 空气动力作用在物体上时，不是只作用在物体上的一个点或一个部分，而是作用在物体的整个表面上。空气动力表现出来的形式有两种，一种是作用在物体表面上的空气压力，压力是垂直于物体表面上的。另一种虽然也作用在物体表面上，可是却与物体表面相切，称为空气与物体的摩擦力。物体在空气中运动时所受到的空气作用力就是这两种力的总和。 作用在物体上的空气压力也可以分两种，一种是比物体前面的空气压力大的压力，其作用方向是从外面指向物体表面(图1-1)，这种压力称为正压力。另一种作用在物体表面的压力，比物体迎面而来的空气压力小，压力方向是从物体表面指向外面的，这种压力称为负压力，或吸力（图1-1）。空气对物体的摩擦力与物体对空气之间相对运动的方向相反。这些力量作用在物体上总是使物体向气流流动的方向走。如果是空气不动，物体在空气中运动，那么空气 摩擦力便是与物体运动的方向相反，阻止物体向 前运动。 很明显，空气动力中由于粘性产生的空气摩 擦力对模型飞机飞行是有害的。可是空气作用在 模型上的压力又怎样呢?总的看来，空气压力对模 型的飞行应该说是有利的。事实上模型飞机或真 飞机之所以能够克服本身的重量飞起来，就是因图1-1作用在机翼上的压强分布 为机翼上表面产生很强的负压力，下表面产生正压力，由于机翼上、下表面压力差，就使模型或真飞机飞起来。可是作用在物体上的压力也并不是完全有利的。一般物体前面的压力大，后面的压力小，由于物体前后压力差便会阻碍物体前进，产生很多困难。只有物体的形状适当才可以获得最大的上、下压力差和最小的前后压力差，也就是通常所说的最大的升力和最小的阻力。所以空气压力对于物体的运动有
航空活塞式发动机组成及工作原理 航空活塞式发动机是利用汽油与空气混合,在密闭的容器(气缸)内燃烧,膨胀作功的机械。活塞式发动机必须带动螺旋桨,由螺旋桨产生推(拉)力。所以,作为飞机的动力装置时,发动机与螺旋桨是不能分割的。(一)活塞式发动机的主要组成
主要由气缸、活塞、连杆、曲轴、气门机构、螺旋桨减速器、机匣等组成。气缸是混合气(汽油和空气)进行燃烧的地方。气缸内容纳活塞作往复运动。气缸头上装有点燃混合气的电火花塞(俗称电嘴),以及进、排气门。发动机时气缸温度很高,所以气缸外壁上有许多散热片,用以扩大散热面积。气缸在发动机壳体(机匣)上的排列形式多为星形或V形。常见的星形发动机有5个、7个、9个、
14个、18个或24个气缸不等。在单缸容积相同的情况下,气缸数目越多发动机功率越大。活塞承受燃气压力在气缸内作往复运动,并通过连杆将这种运动转变成曲轴的旋转运动。连杆用来连接活塞和曲轴。曲轴是发动机输出功率的部件。曲轴转动时,通过减速器带动螺旋桨转动而产生拉力。除此而外,曲轴还要带动一些附件(如各种油泵、发电机等)。气门机构用来控制进气门、排气门定时打开和关 zbc6e 通用航空 https://www.doczj.com/doc/296558524.html,
闭。 (二)活塞式发动机的原理 活塞顶部在曲轴旋转中心最远的位置叫上死点、最近的位置叫下死点、从上死点到下死点的距离叫活塞冲程。活塞式航空发动机大多是四冲程发动机,即一个气缸完成一个循环,活塞在气缸内要经过四个冲程,依次是进气冲程、压缩冲程、膨胀
冲程和排气冲程。发动机开始时,首先进入“进气冲程”,气缸头上的进气门打开,排气门关闭,活塞从上死点向下滑动到下死点为止,气缸内的容积逐渐增大,气压降低——低于外面的大气压。于是新鲜的汽油和空气的混合气体,通过打开的进气门被吸入气缸内。混合气体中汽油和空气的比例,一般是1比15即燃烧一公斤的汽油需要15公斤的空气。 zbc6e 通用航空 https://www.doczj.com/doc/296558524.html,
飞行原理论文 ——张兴鹏 要了解飞机的飞行原理就必须先知道飞机的组成以及功用，飞机的升力是如何产生的等问题。这些问题将分成几个部分简要讲解。 一、飞行的主要组成部分及功用 到目前为止，除了少数特殊形式的飞机外，大多数飞机都由机翼、机身、尾翼、起落装置和动力装置五个主要部分组成： 1. 机翼——机翼的主要功用是产生升力，以支持飞机在空中飞行，同时也起到一定的稳定和操作作用。在机翼上一般安装有副翼和襟翼，操纵副翼可使飞机滚转，放下襟翼可使升力增大。机翼上还可安装发动机、起落架和油箱等。不同用途的飞机其机翼形状、大小也各有不同。 2. 机身——机身的主要功用是装载乘员、旅客、武器、货物和各种设备，将飞机的其他部件如：机翼、尾翼及发动机等连接成一个整体。 3. 尾翼——尾翼包括水平尾翼和垂直尾翼。水平尾翼由固定的水平安定面和可动的升降舵组成，有的高速飞机将水平安定面和升降舵合为一体成为全动平尾。垂直尾翼包括固定的垂直安定面和可动的方向舵。尾翼的作用是操纵飞机俯仰和偏转，保证飞机能平稳飞行。 4.起落装置——飞机的起落架大都由减震支柱和机轮组成，作用是起飞、着陆滑跑，地面滑行和停放时支撑飞机。 5.动力装置——动力装置主要用来产生拉力和推力，使飞机前进。其次还可为飞机上的其他用电设备提供电源等。现在飞机动力装置应用较广泛的有：航空活塞式发动机加螺旋桨推进器、涡轮喷气发动机、涡轮螺旋桨发动机和涡轮风扇发动机。除了发动机本身，动力装置还包括一系列保证发动机正常工作的系统。 飞机上除了这五个主要部分外，根据飞机操作和执行任务的需要，还装有各种仪表、通讯设备、领航设备、安全设备等其他设备。 二、飞机的升力和阻力 飞机是重于空气的飞行器，当飞机飞行在空中，就会产生作用于飞机的空气动力，飞机就是靠空气动力升空飞行的。在了解飞机升力和阻力的产生之前，我们还要认识空气流动的特性，即空气流动的基本规律。流动的空气就是气流，一种流体，这里我们要引用两个流体定理：连续性定理和伯努利定理： 流体的连续性定理：当流体连续不断而稳定地流过一个粗细不等的管道时，由于管道中任何一部分的流体都不能中断或挤压起来，因此在同一时间内，流进任一切面的流体的质量和从另一切面流出的流体质量是相等的。
飞行器发动机的分类及工作原理 飞行器发动机的主要功用是为飞行器提供推进动力或支持力,是飞行器的心脏。自飞机问世以来的几十年中,发动机得到了迅速的发展,从早期的低速飞机上使用的活塞式发动机,到可以推动飞机以超音速飞行的喷气式发动机,还有运载火箭上可以在外太空工作的火箭发动机等。时至今日,飞行器发动机已经形成了一个种类繁多,用途各不相同的大家族。飞行器发动机常见的分类原则有两个:按空气是否参加发动机工作和发动机产生推进动力的原理。按发动机是否需要空气参加工作,飞行器发动机可分为两类:吸气式发动机和火箭喷气式发动机。吸空气发动机简称吸气式发动机,它必须吸进空气作为燃料的氧化剂 (助燃剂,所以不能到稠密大气层之 外的空间工作,只能作为航空器的发动机。一般所说的航空发动机即指这类发动机。根据吸气式发动机工作原理的不同,吸气式发动机又分为活塞式发动机、燃气涡轮发动机、冲压喷气发动机和脉动喷气发动机等。火箭喷气发动机是——种不依赖空气工作的发动机。航天器由于需要飞到大气层外,所以必须安装这种发动机。它也可用作航空器的助推动力。按形成喷气流动能的能源不同,火箭喷气发动机又分为化学火箭发动机、电火箭发动机和核火箭发动机等。按产生推进动力的原理不同,飞行器发动机又可分为直接反作用力发动机和间接反作用力发动机两类。直接反作用力发动机是利用向后喷射高速气流,产生向前的反作用力来推进飞行器。直接反作用力发动机又叫喷气式发动机,这类发动机有涡轮喷气发动机、冲压喷气式发动机,脉动喷气式发动机,火箭喷气式发动机等。间接反作用力发动机是由发动机带动飞机的螺旋桨、直升机的旋翼旋转对空气作功,使空气加速向后(向下流动时,空气对螺旋桨(旋翼产生反作用力来推进飞行器。这类发动机有活塞式发动机、涡轮螺旋桨发动机、涡轮轴发动机、涡轮螺旋桨风扇发动机等。而涡轮风扇发动机则既有直接反作用力,也有间接反作用力,但常将其划归直接反作用力发动机一类,所以也称其为涡轮风扇喷气发动机。活塞式发动机空活塞式发动机是利用汽油与空气混合,在密闭的容器(气缸内燃烧,膨胀作功的机械。活塞式发动机必须带动螺旋桨,由螺旋桨产生推(拉力。所以,作为飞机的动力装置发动机与螺旋桨是不能分割的。主要组成主要由气缸、活塞、连杆、曲气门机构、螺旋桨减速器、机匣等组成。气缸是混合气(汽油和空气进行燃烧的地方。气缸内容纳活塞作往复运动。气缸头上装有点

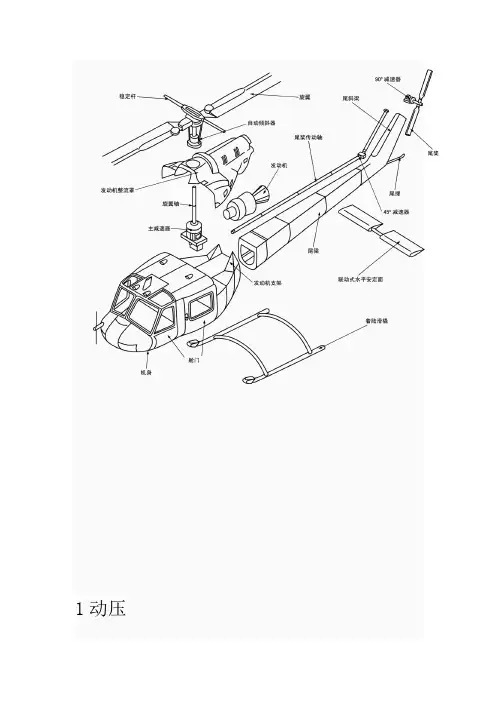

直升飞机构造及飞行原理构造简图
