摘要
本论文是针对龙华里和顺园旧楼改造的火灾自动报警系统设计，对高层建筑的火灾报警及联动控制系统的一些学习心得。
随着我国经济建设的迅速发展，人民生活水平不断提高，城市用地日益紧张，促使建筑物正朝着高层化、密集化方向发展。高层建筑的特点决定其火灾的危险性和高层建筑的火灾自动报警系统的重要性，一套完整的火灾自动报警系统是高层建筑发生火灾时人们生命财产的有利保障，是能否快速准确地发现火情，把火灾扑灭在萌芽状态的关键所在。文章通过消防设计，论述了火灾自动报警及消防联动系统。除了这一大系统中所包括的编码感温探测器、编码感烟探测器、火灾紧急报警电话、地址式报警按钮、报警指示灯、手动报警按钮等外，水流指示器、带监视信号的检修阀、防火卷帘门等。
关键词：火灾自动报警；联动控制；火灾探测器；高层建筑
ABSTRACT
This thesis is just for the Automatic Fire Alarming System of The Building of rebuild of Long hua li he shun yuan.
Along with the quick economic development of our country and continuous increasing of the people’s life level, the city is increasingly nervous with the ground, urging the buildings just develop in the direction of high and density. The architectural characteristics of high buildings decides the risk of fire and the importance of the automatic fire alarming system. A set of integrity automatic fire alarming system is the beneficial guarantee of the people’s life and property when a high building fire occurs and it’s the key of if people can discover the fire quickly and accurately to put it out at the embryotic place of the appearance of fire. The project design for fire protection that mainly was consisted autoalarm of fire and fire control link the system. Add to designing the code temperature sensing detector that includes in these two major systems, the sense cigarette detector of the code , urgent alarm call of fire , address type alarm button , warning indicator lamp , manual alarm button , for instance: Rivers indicator,overhaul valve of monitoring signal, fire prevention rolling screen door etc.
Keywords : Automatic fire alarming system; detection devices of automatic fire alarming system; risk; high buildings
毕业设计（论文）原创性声明和使用授权说明
原创性声明
本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：
指导教师签名：日期：
使用授权说明
本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：
目录
第一章引言.............................................................................................................................................. - 1 -
1.1建筑情况及方案确定 .................................................................................................................... - 1 -
1.2火灾自动报警系统的作用 ............................................................................................................ - 1 - 第二章火灾自动报警系统简介 ................................................................................................................ - 3 -
2.1 火灾自动报警系统概述 ............................................................................................................... - 3 -
2.2 火灾自动报警系统的组成 ........................................................................................................... - 3 -
2.3 火灾自动报警系统功能 ............................................................................................................... - 5 - 第三章火灾自动报警系统的设置 ............................................................................................................ - 6 -
3.1 区域报警控制系统 ....................................................................................................................... - 6 -
3.2 集中报警控制系统 ....................................................................................................................... - 6 -
3.3 控制中心报警系统 ....................................................................................................................... - 7 - 第四章火灾自动报警系统设计 .............................................................................................................. - 10 -
4.1系统选型...................................................................................................................................... - 10 -
4.2 防火区域和报警区域 ................................................................................................................. - 10 -
4.2.1 防火分区定义 .................................................................................................................. - 10 -
4.2.2 防火分区的划分 .............................................................................................................. - 11 -
4.2.3 报警区域的划分 .............................................................................................................. - 14 -
4.3 火灾探测器................................................................................................................................. - 14 -
4.3.1火灾探测器种类 ............................................................................................................... - 14 -
4.3.2 火灾探测器的选择 .......................................................................................................... - 16 -
4.3.3 火灾探测器的设置 .......................................................................................................... - 20 -
4.4 手动报警按钮的设置 ................................................................................................................. - 21 -
4.5 火灾应急广播扬声器的设置 ..................................................................................................... - 21 -
4.6 火灾自动报警装置 ..................................................................................................................... - 22 -
4.7 消防专用电话的设置 ................................................................................................................. - 24 - 第五章消防联动的设计 .......................................................................................................................... - 26 -
5.1 消防水泵..................................................................................................................................... - 26 -
5.2 电动防火卷帘 ............................................................................................................................. - 27 -
5.3 防烟、排烟设施 ........................................................................................................................ - 28 - 结束语........................................................................................................................................................ - 30 - 致谢.......................................................................................................................................................... - 31 - 参考文献.................................................................................................................................................... - 32 -
第一章引言
消防是防火和灭火的总称。我国消防工作执行“预防为主，防消结合”的方针。为使这一方针得到贯彻，每个与消防有关的人员都应认真做好消防工作，力求制止火灾的发生，同时充分做好灭火准备。每当发生火灾，尽快扑灭，尽可能地减少火灾所造成的人员伤亡和财产损失。防，可以减少火灾的发生。消，可能减少损失和伤亡，两者相辅相成，融为一体。
随着我国建设事业的发展，高层建筑及建筑群体越来越多，从而，促进了消防事业的快速发展。尤其是火灾报警和灭火系统已引起广泛的关注，其自动化程度逐渐完善，在建筑防火中发挥着越来越大的作用，已成为一门新技术学科，独树一帜。随着我国建筑业的发展，消防（防灾）系统也正以迅猛的速度向前迈进。
1.1建筑情况及方案确定
工程名称龙华里和顺园（焦化厂）危旧平房改造工程。基地位于唐山市路北区东部边缘，介于南北向的缸窑路与铁路之间，基地西侧隔缸窑路与湾道山公园相望；南侧为多家与陶瓷制品相关的生产、加工和机械设备工厂；北侧紧邻缸窑里；东侧跨铁路主要是为国煤矿和部分临时建筑。楼栋高度为12到26层，建筑以高层住宅楼为主。小区总建筑面积约为53万平方米，地上建筑面积约43万平方米，地下约9.7万平方米。其中住宅建筑面积约为37万平方米，商业建筑面积约为6万平方米。
在设计火灾自动报警及消防联动控制系统时，首先明确建筑物本身建筑特点和功能特点，了解该建筑的防火工程设计中其它专业的设施，尤其是设备（通风、水）专业对于电气专业的设计要求，然后根据有关规范对建筑物定性，确定系统的总体结构。根据《高层民用建筑设计防火规范》和《火灾自动报警系统设计规范》，该工程为二类高层建筑，是二级火灾自动报警保护对象。本建筑的火灾自动报警及消防联动控制系统采用集中报警系统。
1.2火灾自动报警系统的作用
火灾自动报警及消防联动系统,作为智能建筑中的一个重要子系统, 其重要性是
众所周知的。要在智能建筑中创造一个安全舒适的环境,消防安全是其中的一个重要的方面。火灾自动报警及消防联动系统,作为火灾的先期预报、火灾的及时扑灭、保障人身和财产安全,起到了不可替代的作用。火灾自动报警系统是人们为了早期发现火灾，并及时采取有效措施，控制和扑灭火灾，而设置在建筑物中或其他场所的一种自动消防设施，是人类同火灾作斗争的有力工具。
第二章火灾自动报警系统简介
火灾自动报警系统是为了尽早探测到火灾的发生并发出火灾警报、启动有关防火、灭火装置而在建筑物中设置的一种自动消防设施。通过设置在建筑物中的自动火灾探测装置和手动报警装置，火灾自动报警系统可以在火灾发生的初期自动探测到火灾，并通过警报装置发出火灾警报，组织人员撤离，同时启动防烟、排烟及防火、灭火设施，以便于人员撤离，防止火灾发展和蔓延，控制和扑灭火灾。
2.1 火灾自动报警系统概述
火灾报警系统在现代智能建筑中起着极其重要的安全保障作用。它属于智能大厦系统的一个子系统，但其又在完全脱离其他系统或网络的情况下独立正常运行和操作，完成自身所具有的防灾和灭火的功能，具有绝对的优先权。以计算机网络和通信为基础的城市火灾自动报警信息系统，通过对建筑物内的消防设施运行状态远程监控，实时接收并快速处理报警信息，缩短火灾报警时间，并使防火监督工作深入到单位的每一个消防监测设备。该系统的建立，对加强消防安全监督管理，防止重特大火灾的发生有着十分重大的意义。
火灾自动报警系统能够在火灾初期，将燃烧产生的烟雾、热量和光辐射等物理量，通过感温、感烟和感光等火灾探测器变成电信号，传输到火灾报警控制器，并同时显示出火灾发生的部位，记录火灾发生的时间。
2.2 火灾自动报警系统的组成
火灾自动报警系统的组成形式多种多样，它的发展目前可分为三个阶段：
（1）多线制开关量式火灾探测报警系统。这是第一代产品，目前国内极少数厂家生产外，它基本上已处于被淘汰状态。
（2）总线制可寻址开关量式火灾探测报警系统。这是第二代产品，尤其二总线制开关量式探测报警系统目前正被大量使用。
（3）模拟量传输式智能火灾报警系统。这是第三代产品。目前我国已经开始从传统的开关量式火灾探测报警技术，跨入具有先进水平的模拟量式智能火灾探测报警技术
的新阶段，它的系统的误报率降低到最低限度，并大幅度地提高了报警的准确度和可靠性。
目前火灾自动报警系统有智能型、全总线型以及综合型等，这些系统不分区域报警系统或集中报警系统，可达到对整个火灾自动报警系统进行监视。但是在目前的实际工程当中传统型的区域报警系统、集中报警系统和控制中心报警系统仍得到较为广泛的应用。火灾自动报警系统的工作原理如图1所示。安装在保护区的探测器不断的向所监视的现场发出巡检信号，监视现场的烟雾浓度、温度等，并不断反馈给报警控制器，控制器将接到的信号与内存的正常整定值比较、判断确定火灾。当发生火灾时，发出声光报警，显示火灾区域或楼层房号的地址编码，并打印报警时间、地址等。同时向火灾现场发出警铃报警，在火灾发生楼层的上下相邻层或火灾区域的相邻区域也同时发出报警信号，以显示火灾区域。各应急疏散指示灯亮，指明疏散方向。
2.3 火灾自动报警系统功能
（1）报警功能：一旦有火警发生，立即发出报警，能准确到具体楼层、具体房间、具体探测器，并在彩色显示器上以平面图的形式显示出来。
（2）自动记录功能：即时记录异样情况，以中文打印。
（3）资料档案功能:能储存历史火警资料，为做好防火工作提供依据。
（4）状态指示功能：对一切消防设备的工作状态进行显示。
（5）信息反馈功能：可对任何楼层的火警信息由计算机喇叭或电铃发出火警报警声以引起值班人员的警觉。
（6）疏散指示功能：一旦发生火警，能将火灾楼层按设定的疏散方案及时显示于电脑的显示屏上，协助指挥员分析火情，指导疏散。
（7）灭火准备功能：一旦发生火警，能自动启动消防水泵投入运行，为消防栓的灭火提供充足的水源。
第三章火灾自动报警系统的设置
火灾自动报警系统设计时，应根据自动报警系统的不同类型以及不同的设备选型，设计相应的报警、联动线路和设备。报警规范，将火灾报警系统划分为三种基本形式:区域报警系统，集中报警系统和控制中心报警系统。
3.1 区域报警控制系统
区域报警控制系统是火灾自动报警系统组成的一种形式，它是由电子元件组成的自动报警和监控装置。当探测器检测到火灾信号，电子线路将火灾信号转换为电压或数字信号，通过导线传输到区域报警器，经过处理后发出声光报警信号，同时将火灾部位传输给集中报警控制器，适用于较小范围的保护。有些区域报警控制器可单独组成系统进行消防灭火自动处理。区域报警控制器的设置应该符合以下的规定：
（1）一个报警区域宜设置一台区域报警控制器，系统中区域报警控制器不应该超过3台。
（2）当用一台区域报警控制器警戒数个楼层时，应在每层各楼梯口明显部位装设识别楼层的灯光显示区域。
（3）区域报警控制器安装在墙上时，其底边距地的高度不应小于1.5m。靠近门轴的侧面距墙不应小于0.5m.正面操作距离不应小于1.2m。
（4）区域报警控制系统宜设在有人值班的房间或宾馆每层服务台。
3.2 集中报警控制系统
集中报警控制系统是由电子线路组成的集中自动监控报警装置，各个区域报警巡回检测带的信号均集中到这一总的监控报警装置。它具有部位指示、区域显示、巡检、自检、火灾报警音响、计时、故障报警、记录打印等一系列功能，在发出报警信号同时可自动采取系统的消防功能控制动作，达到消防的目的和手段，适用于较大范围内多个区域的保护。集中报警控制器的设置应该满足以下规定：
（1）系统中应设有一台集中报警控制器和两台以上区域报警控制器。
（2）集中报警控制器的容量不宜小于保护范围内探测区域总数。
（3）集中报警控制器距墙不应小于1m，正面的操作距离不应小于2m。
（4）区域报警控制器的设置应符合上述区域报警控制系统的有关要求。
3.3 控制中心报警系统
由消防控制室的消防控制设备、集中火灾报警控制器、区域火灾报警控制器和火灾自动报警探测器等组成，或由消防控制室的消防控制设备、火灾报警控制器、区域显示器和火灾自动报警探测器等组成，是功能复杂的火灾自动报警系统。系统的容量较大，消防设施控制功能较全，适用于大型建筑的保护。
（1）系统中应至少设置一台集中报警控制器和必要的消防控制设备；
（2）设在消防控制室以外的集中报警控制器，均应将火灾报警信号和消防联动控制信号送至消防控制室；
（3）区域报警控制器和集中报警控制器的设置，应符合上述控制中心报警系统的有关要求。
（1）监控终端
监控终端安装在用户单位，与建筑物内的火灾探测报警系统相连接，通过直接采集和串行数据通信两种方式来采集数据，监测火灾探测报警系统的运行状态，并将各类报警信息通过通信网络传送至信息中心。该火灾探测报警系统通讯采用消防标准协议，能够和其他消防设备稳定兼容。可扩展的RS232/RS422/HS485通讯模块，支持各类消防控制器的信息转换。预留网络接口，支持TCP/IP协议，支持基于Internet的远程控制和信息交互功能;支持消防国际协议;具有支持各类消防控制器转换协议功能。其通过对数据通信A口输出的数据进行协议分析，就能得到被监设备详细的信息，包括报警部件的编号、报警类型、系统运行状态等。由于目前我国还没有相关的通信协议实施标准，因此国内外儿百个厂家设备的通信协议都不一样各厂家的通信协议均有缺点，如告警信息只送出一次，并且不能通过询问来得到数据。这样，如果采接收数据时发生差错，就会造成告警信息丢失。因此对有通信接口输出数据的设备，同时也采用直接采集的方式，使告警信息的采集有冗余，确保不漏失告警信号。
（2）通信网络结构
通信网络系统结构可在集中智能或分布智能系统基础上形成，特殊之处是将计算机数据通信技术应用于火灾报警控制器，使控制器之间能够通过Ethernet及Token Ring,TokenBus等通信协议，以及专用通信线或总线（RS232,422总线,485总线）交换数据信息，实现火灾监控系统层次功能设定、远程数据调用管理和网络通信服务等功能。显然，网络通信系统结构既可专用通信网络实现，也可基于开放式的现场总线技术实现，再配以分布智能数据处理方式，能适应高性能火灾监控系统的发展需要，为城市消防数据信息网络系统建设奠定基础并满足未来发展需要。有线通信线路可能会由于火灾被烧毁，因此系统同时采用有线和无线两种通信方式，可根据用户的具休情况来选用。系统可以采用B/S与C/S相结合的系统架构，监控中心通过DDN专线与联通、移动的中心服务器相连，同时通过网关管理为119报警指挥系统及集团用户提供服务接口。系统符合国家标准《消防通信指挥系统设计规范》的要求。
火灾自动报警监控器与各单位的火灾自动报警控制系统连接，通过CDMA无线VPN专网与城市火灾自动报警监控管理中心相连，整体构架成火灾自动报警监控网络管理系统。
（3）信息处理中心
信息处理中心采用分布式结构，通过局域网把功能分布的工作站联成一体。这种分布式结构提高了系统的灵活性和可扩展性。系统对关键设备(包括通信前置机、数据库服务器、告警处理工作站和网络交换机)采用冗余配置，其他辅助设备（包括维护工作站、录音工作站等）的运行可以有停顿，因此采用样机工作方式。
系统将联网用户消防报警设备所发出的报警信息，自动发送到监控服务中心，经过监控中心对报警信息的确认后转发到119接警中心。
系统可以对联网用户的消防报警设备运行情况进行监测、记录、统计，及时地通知联网用户对设备进行维护、清洗、更换确保消防报警设备处在最佳工作状态。
第四章火灾自动报警系统设计
火灾自动报警与消防联动控制系统是建筑物防火综合监控系统，由火灾报警系统和消防联动控制系统组成。在实际工程应用中，系统的组成是多种多样的，设备量的多少、设备种类都会有很大的不同。但是，决定系统特征的是火灾自动报警和消防联动控制这两个系统的实现方式。
火灾自动报警系统一般由探测器、手动报警按钮、火灾应急广播扬声器、火灾报警装置及消防专用电话等部分组成。
4.1系统选型
火灾自动报警系统的保护对象是建筑物或建筑物的一部分。不同的建筑物，其使用性质、重要程度、火灾危险性、建筑结构形式、耐火等级、分布状况、环境条件以及管理形式等各不相同。在设计中应仔细研究这些情况，根据不同的情况选择不同的火灾自动报警系统。
根据《高层民用建筑设计防火规范》和《火灾自动报警系统设计规范》，该工程为二类高层建筑，是二级火灾自动报警保护对象。本建筑的火灾自动报警及消防联动控制系统采用集中报警系统。
4.2 防火区域和报警区域
4.2.1 防火分区定义
所谓防火分区是指采用防火分隔措施划分出的、能在一定时间内防止火灾向同一建筑的其余部分蔓延的局部区域（空间单元）。在建筑物内采用划分防火分区这一措施，可以在建筑物一旦发生火灾时，有效地把火势控制在一定的范围内，减少火灾损失，同时可以为人员安全疏散、消防扑救提供有利条件。
防火分区，按照防止火灾向防火分区以外扩大蔓延的功能可分为两类：其一是竖向防火分区，用以防止多层或高层建筑物层与层之间竖向发生火灾蔓延；其二是水平防火
分区，用以防止火灾在水平方向扩大蔓延。
竖向防火分区是指用耐火性能较好的楼板及窗间墙（含窗下墙），在建筑物的垂直方向对每个楼层进行的防火分隔。
水平防火分区是指用防火墙或防火门、防火卷帘等防火分隔物将各楼层在水平方向分隔出的防火区域。它可以阻止火灾在楼层的水平方向蔓延。防火分区应用防火墙分隔。如确有困难时，可采用防火卷帘加冷却水幕或闭式喷水系统，或采用防火分隔水幕分隔。
4.2.2 防火分区的划分
从防火的角度看，防火分区划分得越小，越有利于保证建筑物的防火安全。但如果划分得过小，则势必会影响建筑物的使用功能，这样做显然是行不通的。防火分区面积大小的确定应考虑建筑物的使用性质、重要性、火灾危险性、建筑物高度、消防扑救能力以及火灾蔓延的速度等因素。
我国现行的《建筑设计防火规范》、《人民防空工程设计防火规范》、《高层民用建筑设计防火规范》等均对建筑的防火分区面积作了规定，在设计、审核和检查时，必须结合工程实际，严格执行。
（一）单层、多层民用建筑防火分区的划分
单层、多层民用建筑防火分区面积是以建筑面积计算的（如表4-1）。
在进行防火分区划分时应注意以下几点：
1．防火分区间应采用防火墙分隔，如有困难时，可采用以背火面温升作耐火极限判定条件的防火卷帘（耐火极限3小时以上）、不以背火面温升作耐火极限判定条件的防火卷帘加闭式自动喷水灭火系统和防火水幕带分隔。防火墙上设门窗时，应采用甲级防火门窗，并应能自行关闭。
2．建筑内设有自动灭火系统时，每层最大允许建筑面积可按表4-1增加1倍。局部设置时，增加面积可按该局部面积1倍计算。
3．建筑物内如设有上下层相连通的走马廊、自动扶梯等开口部位时，应按上、下连通层作为一个防火分区，其建筑面积之和不宜超过表1的规定。
但多层建筑的中庭，当房间、走道与中庭相通的开口部位，设有可自行关闭的乙级防火门或防火卷帘；与中庭相通的过厅、通道等处设有乙级防火门或卷帘；中庭每层回廊设有火灾自动报警系统和自动喷水灭火系统；以及封闭屋盖设有自动排烟设施时，中庭上下各层的建筑面积可不叠加计算。
4．地下室、半地下室发生火灾时，人员不易疏散，消防人员扑救困难，故对其防火分区面积应控制得严一些，规定建筑物的地下室、半地下室应采用防火墙划分防火分
区，其面积不应超过500平方米。
（二）高层民用建筑防火分区的划分
根据高层民用建筑的火灾危险性及高层建筑的特点，结合我国的实际情况，参考国外对高层民用建筑防火分区的划分，我国《高层民用建筑设计防火规范》规定，高层民用建筑每个防火分区的最大允许建筑面积不应超过表4-1的规定。
在进行防火分区划分时应注意以下几点：
1．划分防火分区的防火分隔物除防火墙外，还可根据具体情况采用防火卷帘和防火水幕带等。
2．设有自动灭火系统的防火分区，其允许最大建筑面积可按表1增加1倍；当局部设置自动灭火系统时，增加面积可按该局部面积的1倍计算。
3．高层建筑内的商业营业厅、展览厅等，当设有火灾自动报警系统和自动灭火系统，且采用不燃烧或难燃烧材料装修时，地上部分防火分区的允许最大建筑面积为4000平方米，地下部分防火分区的允许最大建筑面积为2000平方米。
4．当高层建筑与其裙房之间设有防火墙等防火分隔设施时，其裙房的防火分区允许最大建筑面积不应大于2500平方米，当设有自动喷水灭火系统时，防火分区允许最大建筑面积可增加1倍。
5．高层建筑内设有上下层相连通的走廊、敞开楼梯、自动扶梯、传送带等开口部位时，应按上下连通层作为一个防火分区，其允许最大建筑面积之和不应超过表1的规定。当上下开口部位设有防火卷帘或水幕等分隔设施时，其面积可不叠加计算。
6．高层建筑中庭防火分区面积应按上下层连通的面积叠加计算，当超过一个防火分区面积时，应采取本节中有关中庭防火分隔的措施。
7．设在变形逢处附近的防火门，应设在楼层数较多的一侧，且门开启后不应跨越变形缝。
8．设置防火墙有困难的场所，可采用防火卷帘作防火分隔，当采用以背火面温升作耐火极限判定条件的防火卷帘时，其耐火极限不应小于3h；当采用不以背火面温升作耐火极限判定条件的防火卷帘时，其卷帘两侧应设独立的闭式自动喷水系统保护，系统喷水延续时间不应小于3h。喷头的喷水强度不应小于0.5L/S.M ，喷头间距应为2m至2.5m，喷头距卷帘的垂直距离宜为0.5m。
9．设在疏散走道上的防火卷帘应在卷帘的两侧设置启闭装置，并应具有乍动、手动和机械控制的功能。
本工程地上住宅部分每层每个单元楼一个防火分区。地下部分设有自动灭火系统。各防火分区用防火墙分隔，地下防火分区间用甲级防火门连接，可满足疏散要求。
4.2.3 报警区域的划分
报警区域是指人们在设计中将火灾自动报警系统的警戒范围按防火分区或楼层划分的部分空间，是设置区域火灾报警控制器的基本单元。一个报警区域可以由一个防火分区或同楼层相邻几个防火分区组成；但同一个防火分区不能在两个不同的报警区域内；同一报警区域也不能保护不同楼层的几个不同的防火分区。
4.3 火灾探测器
火灾探测器是系统的“感觉器官”，它的作用是监视环境中有没有火灾的发生。一旦有了火情，就将火灾的特征物理量，如温度、烟雾、辐射光强等转换成电信号，并立即动作，向火灾报警控制器发送报警信号。对于易燃易爆场合，火灾探测器主要探测其周围空间的气体浓度，在浓度达到爆炸下限以前报警。在个别场合下，火灾探测器也可探测压力和声波。
4.3.1火灾探测器种类
火灾探测器的分类比较复杂。实用的分类方法有结构造型分类法、探测火灾参数分类法和使用环境分类法等。
(一)结构造型分类法
按火灾探测器的结构造型分类，可以分成线型和点型两大类。
线型火灾探测器：这是一种响应某一连续线路周围的火灾参数的火灾探测器，其连续线路可以是“硬”的，也可以是“软”的。如空气管线型差温火灾探测器，是由一条细长的铜管或不锈钢管构成“硬”的连续线路。又如红外光束线型感烟火灾探测器，是由发射器和接受器二者中间的红外光束构成“软”的连续线路。
点型探测器：这是一种响应某一点周围的火灾参数的火灾探测器。大多数火灾探测器，属于点型火灾探测器。
(二)探测火灾参数分类法
根据火灾探测器探测火灾参数的不同，可以划分为感温、感烟、感光和复合式等几大类。
感温火灾探测器：主要通过感应辐射热来探知火灾的发生。此类探测器包括很多形式，但其应用原理只有两个，要么是利用热膨胀；要么是利用熔点低的金属受热熔化。这类探测器工作可靠不易发生误报。它所探测的是火灾的火焰阶段并且当辐射热达一定能量时探测器才动作。它的缺点是探测火灾比较晚，也可以说其灵敏度不高。比较而言差温式(或称温度速升式)，灵敏度要高一点。
感烟火灾探测器：主要是感应悬浮微粒和烟气来探知火灾的发生。比如常用的离子室式探测器其原理是当有悬浮微粒或烟雾进入离子室时，离子流通阻力加大，因此电流表的电流就大大降低，电流的变化预示着火灾的发生。其他形式的感烟探测器其核心部件通常是由光敏电阻或光敏电池组成的平衡电桥。当有悬浮微粒和烟雾存在时，要么一个光电阻被遮挡，要么一个光电池由于烟粒子的折射发散而得到光照，因此电桥失去平衡，电路中就有电流产生，电流的产生预示着火灾的发生。
感烟探测器探测的是火灾的初期阶段和发烟阶段，它的优点是比较早地探知火灾的发生，灵敏度高。其缺点是容易发生误报，而且对环境条件要求较高，一般其探头必须设在室内。它适宜探测纤维素火灾及其他产生大量烟雾火灾。离子室式可探测火灾的初期阶段，预报最早，所以在居住区目前使用离子室式的最多。
感光探测器：都是利用光电原理而制成的。也就是说设法把光信号变为电信号，电信号经处理后就能推动报警。现阶段在平台上常用的是紫外线、红外线探测器，他们所感应的是频率较低的火光中的紫外线和红外线。而不感应阳光中的紫外线和红外线。常安装延时器以防止电内引起的假警报。它的特点是比较可靠，不受风雨等环境的影响，适宜室外安装和探测气体火灾。但对浓烟滚滚的火灾不易探测。
感光类和感热类虽然感应的都是火陷阶段，但感光类探测器比感热的要灵敏，也就是说探测得比较快比较早。
复合式火灾探测器：这是一种响应两种以上火灾参数的火灾探测器。主要有感温感烟火灾探测器、感光感烟火灾探测器、感光感温火灾探测器等。
其他火灾探测器：有探测泄漏电流大小的漏电流感应型火灾探测器；有探测静电电位高低的静电感应型火灾探测器；还有在一些特殊场合使用的，要求探测极其灵敏、动作极为迅速，以至要求探测爆炸声产生的某些参数的变化(如压力的变化)信号，来抑
制消灭爆炸事故发生的微差压型火灾探测器；以及利用超声原理探测火灾的超声波火灾探测器等等。
(三)使用环境分类法
陆用型：一般用于内陆、无腐蚀性气体的环境，其使用温度范围为—10℃一+15℃，相对温度在85％以下。在现有产品中，凡没有注明使用环境型式的都为陆用型。
船用型：船用型火灾探测器主要用于舰船上，也可用于其他高温、高湿的场所，其特点是耐高温、高湿，在50℃以上的高温和90-100％的高湿的环境中，可以长期正常工作。
耐寒型：这种火灾探测器特点是耐低温。它能在-40℃以下的高寒环境中长期正常工作。它适用于北方无采暖的仓库和冬季平均温度低于—10℃的地区。
耐酸型：该火灾探测器不受酸性气体的腐蚀，适用于空间经常停滞有较重含酸性气体的工厂区。
耐碱型：该火灾探测器不受碱性气体的腐蚀，适用于空间经常停滞有较重碱性气体的场合。
防爆型：该火灾探测器适用于易燃易爆的场合。其结构符合国家防爆有关规定。(四)其他分类法
火灾探测器按探测到火灾后的动作，可划分为延时型和非延时型两种。目前国产的火灾探测器大多为延时型探测器。其延时时间范围为3-10秒。
火灾探测器按安装方式还可分为外露型和埋入型两种。一般场所采用外露型，在内部装饰讲究的场所采用埋入型。
4.3.2 火灾探测器的选择
探测器的选择应该说是火灾自动报警及联动系统设计人员最基本的常识，设计何种探测器应取决于所保护对象的功能是什么，可燃物特点是什么，现场有何特点等等。在设计中，火灾报警装置主要是根据整个系统的规模大小，合理选择火灾报警器。另外在选择火灾报警器时必须考虑能满足手动控制消防控制设备的功能要求，也就是说消防水泵、防烟和排风机重要消防设备，它们的可靠性要求极高，除能接收火灾报警信号后，可以自动启动外（包括手动操作键盘上发生的编码控制启动信号），还应能在消防控制
毕业设计 学生姓名学号 系(部) 专业机电一体化技术 题目火灾报警器毕业设计 指导教师 （姓名）（专业技术职称/学位） （姓名）（专业技术职称/学位） 2017 年9 月
摘要：随着现代家庭用火、用电量正在逐年增加，家庭火灾发生的频率越来越高，火灾烟雾报警器也随之被广泛应用于各种场合。本设计是利用单片机结合传感器技术而开发了这一火灾烟雾报警系统。论文中主要烟雾报警器系统各个组成部分进行了介绍，对它的主控电路和外围设备电路之间的接口技术，还有软件方面进行了重点介绍。 关键词：报警器，80C51，声光传感器 目录 1 绪论 (3) 1.1声光报警器的发展及现状 (3) 1.2论文研究的目的及意义 (4) 1.3论文内容 (4) 2 基于C51单片机的声光报警的设计方案 (5) 2.1任务分析 (5) 2.2设计方案 (5) 3 系统硬件实现 (6) 3.1主控电路设计 (6) 3.2外围接口电路设计 (10) 3.3总电路设计 (16) 4 软件实现 (18) 4.1编程KEIL环境介绍 (18) 4.2程序流程 (18) 4.3程序 (19) 5 调试 (21) 5.1调试的步骤 (21) 5.2调试过程中遇到的问题及解决方法 (22) 结论 (24) 致谢 (25) 参考文献 (26)
1 绪论 1.1 声光报警器的发展及现状 1.1.1 火灾探测技术 火灾作术为一种在时空上失去控制的燃烧所引发的灾害，对人类生命财产和社会安全构成了极大的威胁。由此引发的重大安全事故比比皆是，所以人类一直也未停止过对它的研究。 火灾的发生和发展是一个非常复杂的非平稳过程，它除了自身的物理化学变化以外还会受到许多外界的干扰，火灾一旦产生便以接触式(物质流)和非接触式〔能量流)的形式向外释放能量。接触式形式包括可燃气体、燃烧气体和烟雾、气溶胶等。非接触式如声音、辐射等。火灾探测技术就是利用敏感元件将火灾中出现的物理化学特征转换为另外一种易于处理的物理量。各种探测器对应的火灾物理参量及探测器如图1-1所示。 图1-1 各种探测器对应的火灾物理参量及探测器 1.1.2 火灾探测器的发展趋势 探测器朝新探测技术的发展进一步拓展了火灾探测的应用领域，为一些传统探测器无法胜任的环境提供了有效的手段。相关技术的发展，如傅立叶近红外光谱技术弱信号处理技术、低功耗MCU技术进一步促进了传统探测技术的改进，使得传统探测器在技术和性能上有了显著的提高。火灾着极早期探测、多传感器复合探测和探测器小型化、智能化的方向发展迈出了更快的步伐。 近几年来，单片机已逐步深入应用到工农业生产各部门及人们生活的各个方面。各种类型的单片机也根据社会的需求而开发出来。单片机是器件级计算机系统，实际上它是一个微控制器或微处理器。[2]由于它功能齐全，体积小，成本低，因此它可以应用到任何

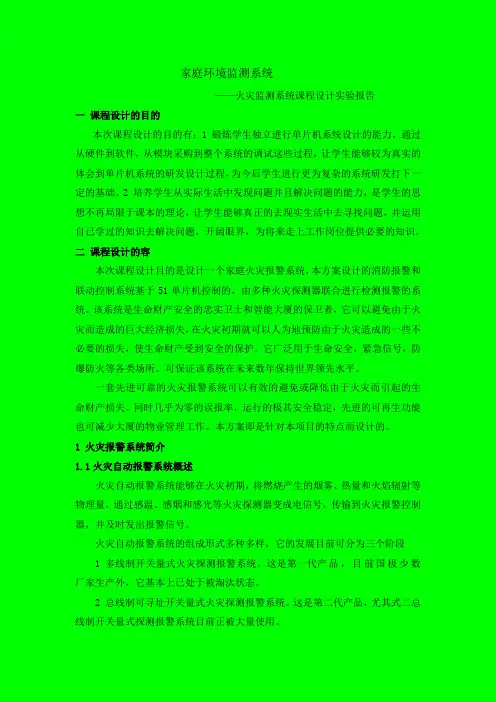

家庭环境监测系统 ——火灾监测系统课程设计实验报告 一课程设计的目的 本次课程设计的目的有：1 锻炼学生独立进行单片机系统设计的能力，通过从硬件到软件，从模块采购到整个系统的调试这些过程，让学生能够较为真实的体会到单片机系统的研发设计过程，为今后学生进行更为复杂的系统研发打下一定的基础。2 培养学生从实际生活中发现问题并且解决问题的能力，是学生的思想不再局限于课本的理论，让学生能够真正的去现实生活中去寻找问题，并运用自己学过的知识去解决问题，开阔眼界，为将来走上工作岗位提供必要的知识。二课程设计的内容 本次课程设计目的是设计一个家庭火灾报警系统，本方案设计的消防报警和联动控制系统基于51单片机控制的，由多种火灾探测器联合进行检测报警的系统。该系统是生命财产安全的忠实卫士和智能大厦的保卫者，它可以避免由于火灾而造成的巨大经济损失，在火灾初期就可以人为地预防由于火灾造成的一些不必要的损失，使生命财产受到安全的保护。它广泛用于生命安全，紧急信号，防爆防火等各类场所。可保证该系统在未来数年内保持世界领先水平。 一套先进可靠的火灾报警系统可以有效的避免或降低由于火灾而引起的生命财产损失。同时几乎为零的误报率，运行的极其安全稳定，先进的可再生功能也可减少大厦的物业管理工作。本方案即是针对本项目的特点而设计的。 1 火灾报警系统简介 1.1火灾自动报警系统概述 火灾自动报警系统能够在火灾初期，将燃烧产生的烟雾、热量和火焰辐射等物理量，通过感温、感烟和感光等火灾探测器变成电信号，传输到火灾报警控制器，并及时发出报警信号。 火灾自动报警系统的组成形式多种多样，它的发展目前可分为三个阶段 1 多线制开关量式火灾探测报警系统。这是第一代产品，目前国内极少数厂家生产外，它基本上已处于被淘汰状态。 2 总线制可寻址开关量式火灾探测报警系统。这是第二代产品，尤其式二总线制开关量式探测报警系统目前正被大量使用。
