12.8初三科学-电功和电热

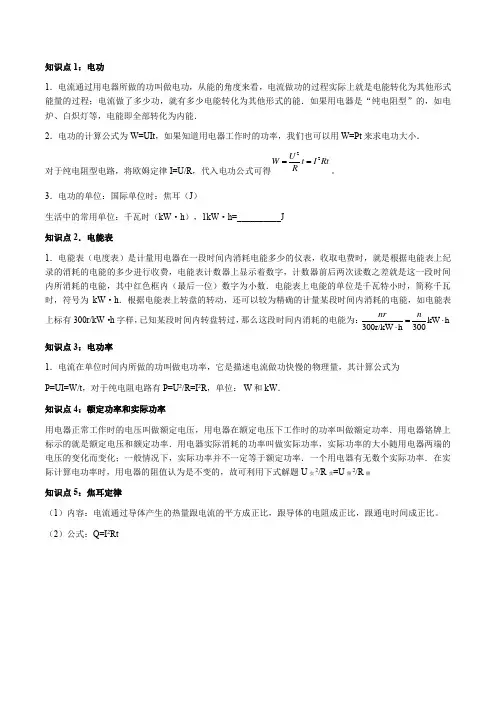

电功、电功率、电热复习

1.(2012江西)如图6

所示,电源电压保持不变时,闭合开关后,当滑动变阻器滑片P 向右滑动过程中,则(

) A .电压表V 示数变大?

B .电流表A 2示数变小

12.8初三科学-电功和电热

C .电压表V 与电流表A 2示数比值不变

D .变阻器接入电路部分消耗的电功率变大

2.(2012年盐城市)在右图所示电路中,电源电压保持不变。闭合开关S ,将滑动变阻器的滑片P 向左移动,下列说法中正确的是: ( )

12.8初三科学-电功和电热

12.8初三科学-电功和电热

A .电压表V 的示数不变,电流表A 1的示数变大

B .电压表V 的示数变大,电流表A 2的示数变大

C .电流表A 1的示数与电流表A 2的示数同时变大

D .电流表A

1的示数与电流表A 2的示数同时变小

3.(省盐城市市直六校联考)如图所示,物理实验中经常需要对物体加热,下列描述中与实际吻合的是:( ) A .甲图中,加热时磁铁吸引铁钉的数

12.8初三科学-电功和电热

12.8初三科学-电功和电热

12.8初三科学-电功和电热

12.8初三科学-电功和电热

12.8初三科学-电功和电热

量将增多 B .乙图中,对沸腾的水继续加热,温度计的示数将不断增大

C .丙图中,对电阻丝加热,灯泡将变暗

D .丁图中,用完全相同的装置给初温、质量均相同的水和花生油加热,水的温度升高得快一些

4.(2012鸡西)标有“6V 6W ”、“3V 3W ”的灯L 1和L 2(假设灯丝电阻不变),若将它们并联接在某电源上,两灯都发光,下列说法正确的是

( ) A.灯L 1比灯L 2亮 B.灯L 1、L 2的实际功率之比为2﹕1

12.8初三科学-电功和电热

C.电源电压为3V 时,灯L 2正常发光

D.

电源电压为9V 时,灯L 1 、L 2都正常发光

5.(2012年桂林)如图6所示,是研究电流热效应的部分实验电路,甲电阻丝的阻值小于乙电阻丝的阻值。比较通电后两根电阻丝各自两端的电压U 甲、U 乙以及它们在相同时间内分别产生的热量Q 甲、Q 乙的大小,下面关系中正确的是:( )

12.8初三科学-电功和电热

A .U 甲=U 乙,Q 甲=Q 乙

B .U 甲<U 乙,Q 甲>Q 乙

C .U 甲<U 乙,

Q 甲<Q 乙 D .U 甲>U 乙,Q 甲<Q 乙

6.(2012包头)如图6所示电路,开关S 闭合后,若L1的灯丝突然烧断,会发生的现象是( )

12.8初三科学-电功和电热

A.L1、L2、L3均熄灭,电压表、电流表示数均为零

B.L1、L2均熄灭,L3仍发光,电压表、电流表示数均变大

C.除L1不亮外,其余一切无任何变化

D.L1、L2、L3均熄灭,电压表示数变大,电流表示数几乎为零

7 (2012?山东泰安)电烙铁通电一段时间后变得很烫,而连接电烙铁的导线却没有明显发热,这是主要是因为(

) A .导线的绝缘皮隔热

B .导线散热比电烙铁快

C .通过导线的电流小于通过电烙铁的电流

D .导线的电阻远小于电烙铁电热丝的电阻

8.(2012鸡西)标有“6V 6W ”、“3V 3W ”的灯L 1和L 2(假设灯丝电阻不变),若将它们并联接在某电源上,两灯都发光,下列说法正确的是 ( )

A.灯L 1比灯L 2亮

B.灯L 1、L 2的实际功率之比为2﹕1

C.电源电压为3V 时,灯L 2正常发光

D.电源电压为9V 时,灯L 1 、L 2都正常发光

12.8初三科学-电功和电热

9.(2012绵阳)用电高峰期,会看到家里的白炽灯泡比正常发光要暗一些。这是因为,用电高峰期并联用电器增多,造成( ) A .电路中的总电阻增大 B .电路中的总电流减小

C .白炽灯泡的实际功率减小 C .白炽灯泡的额定功率减小

10.(2012宜宾)灯泡L 上标有“6V 6W ”字样,测得该灯的电流随电压变化关系如图6(甲)所示。现把灯泡L 接入如图6(乙)所示的电路中,若电源电压为10V

图6

乙 甲 丙 丁 生

不变,电流表的量程为“0——0.6A”,电压表的量程为“0—15V”。则下列说法正确的是()A.灯泡L正常发光时,电压表的示数为6V

B.当电流表示数为0.4A时,电压表的示数为9V

C.灯泡L的电阻值随电压表的示数的增大而增大

D.为保证电路安全,整个电路消耗的最大功率为6W

二、实验

1、(2012武汉)某同学测量一只额定电压为2.5V的小灯泡的电功率,他设计的电路图如图甲所示(1)请根据图甲将图乙中的实物电路连接完整(导线不允许交叉)

12.8初三科学-电功和电热

(2)闭合开关前,滑动变阻器的滑片应滑

最(填“左”或“右”)端。闭合

开关后,调节滑动变阻器,当电压表的示

数为2.5V时,电流表的示数为0.28A,小

灯泡的额定功率为 W。继续调节滑动

变阻器,当它连入电路的电阻值最小时,

电压表的示数为2.7V,电流表的示数为

0.29A,小灯泡的实际功率为 W。

2.(2012苏州)按图示的电路图做“测量小电灯的功率”的实验.所用器材有:标有“3.8V”字样的待测小电灯、电压恒为6V的电源、标有“20Ω 1A”的滑动变阻器、电流表(量程为0~0.6A、0~3A)、电压表(量程为0~3V、0~15V)、开关及导线若干.

12.8初三科学-电功和电热

(1)某学生在实验时,把电流表与电压表的位置交换连接了,闭合开

关后会造成____________.(填选项前的字母)

A.电流表烧坏B.电压表烧坏C.小电灯烧坏D.小电灯不亮

(2)另一学生按图连接电路后,闭合开关,将滑动变阻器的滑片移到最

左端时,灯不亮,电压表有较大的示数.经检查,导线连接完好,则电路故障

是:____________.排除该故障换用新元件后,闭合开关时,观察到灯闪亮一

下后立即熄灭,该学生在操作过程中的不当之处是:____________.

(3)小明同学按电路图正确连接电路后,闭合开关,从大到小调节滑动变阻器的阻值,并将正确操作

12.8初三科学-电功和电热

_______;

②当小电灯正常工作时,连入电路的滑动变阻器的阻值为____________Ω.

③将两个这样的相同规格的小电灯串联后直接接在6V电源的两端,两灯消耗的总功率为________W.(4)若电压表的0~15V量程已损坏,只能使用0~3V量程,其它器材不变,如何测出小电灯的额定功率?

①在虚线框中画出测量电路图;

②若小电灯两端最大可加4.5V电压,为保证实验时你所设计的测量电路中各元件的安全,参照小明的实验数据,估算滑动变阻器接入电路的阻值范围应为____________Ω~____________Ω.

12.8初三科学-电功和电热

计算题

1.(2012绍兴)如图甲是小敏设计的一个红、绿两灯能交替发光的未完成电路,电源的电压是可以变化的,两灯规格相同,额定电压是

2.5伏,灯的电阻R1和保护电阻R2的电流和两端电压的关系如图乙所示。电路连接完成后,两灯交替工作时的任一电路如图丙所示。电磁铁电阻不计。为方便计算,不计衔铁在触点间来回时间。求:

(1)灯在额定电压时的电阻值 (2)灯的额定功率 (3)请完成电路的连接

(4)闭合开关S,灯正常工作5分钟,电路消耗的总电能。

12.8初三科学-电功和电热

2.(2012义乌)如图所示,已知电源电压保持不变,滑动变阻器的阻值范围0~20欧。闭合开关,当滑片P位于A端时,电压表的示数为2伏;当滑片P位于B端时,电流表的示数为0.3安。

12.8初三科学-电功和电热

求当滑片P位于A端时:

(1)电流表的示数;

(2)小灯泡的电功率。

3.(2011?连云港)如图是研究电流热效应的实验装置图.两个相同的烧瓶中均装入0.1kg的煤油,烧瓶A中电阻丝的阻值为4Ω,烧瓶B中的电阻丝标识已看不清楚.当闭合开关,经过210s的时间,烧瓶A中的煤油温度由20℃升高到24℃,烧瓶B中的煤油温度由20℃升高到22℃.假设电阻丝产生的热量全部被煤油吸收,

12.8初三科学-电功和电热

电阻丝的阻值不随温度变化,电源电压保持不变,已知煤油的比热容c=2.1×103J/

(kg?℃).求:

(1)在此过程中烧瓶A中煤油吸收的热量;

(2)烧瓶B中电阻丝的阻值;

(3)电源的电压及电路消耗的总功率.

4.(2012常州)小明家电热吹风机的铭牌如表格(甲)所示,其工作原理如图(乙)所示.由于使用了多年,吹风机中的电热丝明显氧化导致其电阻发生了变化,电动机性能仍保持不变.为准确测量氧化电热丝的实际电阻值,小明在家中把该吹风机单独接入家庭电路并使其吹热风,发现电能表的转盘6min内转过132圈,电能表规格如图(丙)所示.问:

12.8初三科学-电功和电热

(1)氧化电热丝的实际电阻值是多少?

(2)为恢复电热吹风机的铭牌功率,应与

氧化电热丝串联还是并联一段新电热丝?

(3)新电热丝的阻值是多少?

64.(2012达州)2、小刚观察了市场上的“测重仪”后,画出了图21所示的原理图:A为托盘,P为金属滑片且固定在托盘下的轻质弹簧上,并能随轻质弹簧一起上下滑动,当托盘中不放物体时,P位于R的最上端。已知R

=5Ω,

12.8初三科学-电功和电热

R的最大阻值为25Ω,电源电压恒为3V。问:

(1)图中的质量表应该用什么电表改装? 。

(2)当开关S闭合,不称量物体时,通电5min电阻R消耗的电能是多少?

(3)当称量物体质量达到最大值时,R

消耗的功率是多少?

73.(2012南宁)如图甲所示电路,电源电压恒为1.5V,闭合开关后,把滑动变阻器R2的滑片P从最右端向左移动.由于滑动变阻器某处发生断路,滑片P向左移动一段距离后,电流表才有读数,此时电压表的示数为1.35V.且电流表读数I与滑片P移动的距离x的关系如图乙所示.求:

(1)当电流表开始有读数时,滑片P移动的距离x的值

12.8初三科学-电功和电热

和R2接入电路的阻值;

(2)电阻R1的阻值;

(3)当滑片P移到x等于10cm处时,R2消耗的电功率.

电功、电功率、电热复习

1-5 CDCCC 6-10 DDCA

实验

2,(1)D (2)小电灯断路开关闭合前没有将滑片放在阻值最大值处

(3)1.14 灯丝电阻随温度的升高而增大 7.3 1.5

(4)①如右图所示② 4.7 12

计算

1、(1)R=U/I=2.5V/O.28A=8.9Ω

12.8初三科学-电功和电热

(2)P=UI=2.5V×0.28A=0.7W

(3)如图

(4)W=UIt=(2.5V+7V)×0.28A×300s=798J

⑴ 10 ⑵ 0.2 ⑶ 4

12.8初三科学-电功和电热

3答:(1)在此过程中烧瓶A中煤油吸收的热量为840J;

(2)烧瓶B中电阻丝的阻值2Ω;

(3)电源的电压为6V,电路消耗的总功率6W

4答:(1)氧化电热丝的实际电阻值为121Ω;

(2)为恢复电热吹风机的铭牌功率,应与氧化电热丝并联一段新电热丝;

(3)新电热丝的阻值是605Ω.

5答案】解:(1)图中的质量表应用电流表改装。

(2)当开关S闭合,不称量物体时,R0与R串联,此时电路中的电流I为:

I=U/(R+ R0)=3V/(25Ω+5Ω)=0.1A

则R消耗的电能W为:

W=I2Rt =(0.1A)2×25Ω×300S=75J

(3)当称量物体质量达到最大时,只有R0接入电路,则R0消耗的电功率P为:

P=U2/R0=(3V)2/5Ω=1.8W

6、【答案】解:(1)由电路图可知,两电阻串联,电流表测电路中的电流,电压表测滑动变阻器两端的电压;由图乙当电流表开始有读数即I=0.15A时,滑片P移动的距离x=5cm;

R2接入电路的阻值:

R2=U2/I=1.35V/0.15A=9Ω.

(2)R

1两端的电压:

U1=U-U2=1.5V-1.35V=0.15A,

R1=U2/I=0.15V/0.15A=1Ω.

(3)由乙图可知,当滑片P移到x等于10cm处时,电路中的电流I′=0.3A;

R1两端的电压:

U1′=I′R1=0.3A×1Ω=0.3V,

R2两端的电压:

U2′=U-U1′=1.5V-0.3V=1.2V,

R2消耗的电功率:

P2=U2′I′=1.2V×0.3A=0.36W.

答:(1)当电流表开始有读数时,滑片P移动的距离x的值为5cm,R

2接入电路的阻值为9Ω;

(2)电阻R

1的阻值为1Ω;

(3)当滑片P移到x等于10cm处时,R

2消耗的电功率为0.36W.
