第2节电流和电路
一、课前提问
有如下器材：小灯泡、小电动机、蜂鸣器
各一个，一个开关、一节电池和一些导线，如图1所示。
先后三次连接电路，分别使小灯泡亮、电动机转、蜂鸣
器发声。并分别受开关控制。
二、新课内容
1．电流（electric current）
（1）电路的形成：________________________________。
（2）电流的方向：________________________________。
在电源外部其方向就是沿着“______→______→______”的方向，
如图2所示。
利用发光二极管判断电流的方向，如图3所示。
①特性：____________________。
②应用：____________________。
2．电路（electric circuit）
所谓电路，就是把_______、_______、_______用_______连接起来组成的电流的_______．（1）电源（power supply）
像干电池这样能够提供_______的装置，叫做电源。电池有
两个极，一个_______极，一个_______极。电源的作用是
_____________________。
干电池和蓄电池是_______能转化为电能。
大量用电时的电源，是发电站里的发电机。发电机把
_______能转化为电能。
（2）用电器的作用：_____________________。
（3）开关的作用：_____________________。
图5
（4）导线的作用：_____________________。
图
3
图
2
图
1
图
4
（5）几种电路
①通路：___________________________________________________。如图6所示。 ②断路：___________________________________________________。如图7所示。 ③短路：___________________________________________________。如图8所示。
3．电路图（electric diagram ）
（1）电路图：__________________________________________。 （2）电路图中用统一规定的符号来代表电路中的各种元件。 （3）画电路图的要求：
① 导线要画成直线，拐弯处要画成直角，灯泡等用电器不要画在拐角处。
② 交叉连接的导线交叉处画上“●”,交叉不相连的导线交叉处没有“●”
③ 电路图与实际电路要严格，即元件位置要对应，顺序不能错。
______________________
_____________________________________
图6
图7
图8
图9 图
9
1、图12是玩具电风扇的电路图，请在图乙中连接它的电路。
甲图12 乙
2、在图13中连接电子门铃的电路，并画出它的电路图。
图13
3、图14是常用手电筒的剖面图，观察他的结构，电路是怎样连接的，画出它的电路图。
图14
4、画出图15所示电路的电路图，各有一根导线接错而使小灯泡被短接，请把这根导线找出来，在上面打一个“×”。
图15
15.2 电流和电路配套练习
1．电源是在电路中提供_______的装置，电源对用电器供电过程，从能量转化的观点来看，干电池是把_______能转化成_______能，而用电器——灯泡，是把_______能转化成_______能．2．简单电路是由_______、_______、_______和_______等元件组成的电流的路径．
3．请写出元件名称或画出元件符号：
（1）_______ （2）_______电动机（3）_______
（4）_______ 电灯（5）_______
4．电路中的电源的作用是能够，它是提供的装置，消耗电能的装置是______，如，，______，它们消耗电能工作的同时（填“会”或“不会”）把电能转化为其他能量，如电风扇把______能转化为______能．
5．直接把导线接在电源上，电路中会有_______电流，可能会把电源_______，这是不能允许的．
6．干电池的正极物质是_______，负极物质是_______．
7．下列说法中不正确的是（）
A．只要电路中有电源，电路就会有电流B．电源是提供电能的装置
C．用电器是消耗电能的装置D．电源是维持电路中有持续电流的装置
8．下列物体都是我们身边的一些常见的物体，其中全是导体的一组是（）
A．小刀，铅笔芯，塑料三角板B．硬币，图钉，橡皮
C．玻璃杯，橡皮，小刀D．小刀，硬币，图钉
9．几个同学在讨论什么样的电路中会有电流，你同意哪个同学的看法（）
A．只要电路中有电源就行B．电路中要有电源和用电器
C．不仅有电源电路还要闭合D．导线中有自由电子就行
10．在图1所示电路中，若要使小灯泡L发光，应该闭合开关_______．在图中标出电流方向．
11．图2，开关S1控制的用电器名称是_______，开关S2控制的用电器名称是_______．
图1 图2 图3
12．如图3所示的电路：
（1）如果使L A灯亮，必须闭合开关_______，如果使L B灯亮，必须闭合开关_______．（2）开关S1、S2、S3都闭合时，L A、L B灯都亮，当只断开S1时，_______灯熄灭；当只断开S2时，_______灯熄灭；当只断开S3时，_______灯熄灭．
13．在图4所示的电路中，下列说法正确的是( )
A．S1闭合、S2断开，电路为通路B．S1断开、S2闭合，电路为断路
C ．S 1、S 2都闭合，L 2被短接，L 1不亮
D ．S 1、S 2都闭合，L 1被短接，L 2不亮 14．如图5所示的电路中，只连通S 2时_______灯亮；若同时连通S 1、S 2、S 3时，电路将发生_______．
15．如图6所示，要使灯泡L 2发光，必须闭合的开关是 ( ) A ．S 2
B ．S 2、S 3
C ．S 1、S 3
D ．S 1、S 2、S 3
16．如图7所示电路中，当开关S 1、S 2都闭合时，下列说法正确的是 ( ) A ．只有L 1发光 B ．只有L 2发光 C ．L 1、L 2都发光 D ．L 1、L 2都不发光
17．根据图8的实物图画出电路图．
图8
18．如图9所示，请你根据电路图用笔画线代替导线连接实物图．
图8
图5
图6
图7
图4
第十五章电流和电路 5.1两种电荷 一、电荷 1、物体有了吸引轻小物体的性质，我们就说物体带了电荷；换句话说，带电体具有吸引轻小物体的性质。 2、用摩擦的方法使物体带电叫摩擦起电； 3、摩擦起电的实质：摩擦起电并不是创生了电，而是电子从一个物体转移到了另一个物体，失去电子的带正电；得到电子的带负电。 二、两种电荷： 1、把用丝绸摩擦过的玻璃棒带的电荷叫正电荷；电子从玻璃棒转移到丝绸。 2、把用毛皮摩擦过的橡胶棒带的电荷叫负电荷；电子从毛皮转移到橡胶棒。 3、基本性质：同种电荷相互排斥，异种电荷相互吸引； 4、带电体排斥带同种电荷的物体;带电体吸引带异种电荷的物体和轻小物体。 例：1、A带正电，A排斥B，B肯定带正电； 2、A带正电，A吸引B，B可能带负电也可能不带电。（B是轻小物体） 三、验电器 1、用途：用来检验物体是否带电；从验电器张角的大小，可以粗略的判断带电体所带电荷的多少。 2、原理：同种电荷相互排斥； 四、电荷量（电荷） 电荷的多少叫电荷量，简称电荷；单位：库仑（C）简称库； 五、原子的结构 质子（带正电） 原子核 原子中子（不带电） 电子（带负电） 原子核所带的正电荷与核外所有电子总共带的负电荷数在数量上相等，整个原子呈中性，原子对外不显带电的性质。 六、元电荷 1、最小的电荷叫做元电荷，用符号e表示，e=1.6×10-19C。 2、电子电荷量的大小是最小的。 七、导体、绝缘体 1、善于导电的物体叫导体；如：金属、人体、大地、石墨、酸碱盐溶液； 2、不善于导电的物体叫绝缘体，如：橡胶、玻璃、塑料、陶瓷、油、空气等； 3、导体和绝缘体在一定条件下可以相互转换；例如：1、干木头（绝缘体）、湿木头（导体）2、玻璃通常是绝缘体，加热到红炽状态（导体）。 5.2电流和电路 一、电流 1、电荷的定向移动形成电流；（电荷包括正电荷和负电荷定向移动都可以形成电流） 3、规定：正电荷定向移动的方向为电流的方向（负电荷定向移动的方向与电流方向相反，尤其注意电子是负电荷，电子的移动方向与电流的方向相反） 4、在电源外部，电流的方向从电源的正极流向用电器，再回到负极； 5、二极管是半导体，具有单向导电性，即电流只能从它的一端流向另一端，不能反向流动。
【最新整理，下载后即可编辑】 第五章 《电流和电路》复习提纲 一、电荷 1、带了电（荷）：摩擦过的物体有了吸引物体的轻小物体的性质，我们就说物体带了电。 轻小物体指碎纸屑、头发、通草球、灰尘、轻质球等。 2、使物体带电的方法： ②接触带电：物体和带电体接触带了电。如带电体与验电器 金属球接触使之带电。 ③感应带电：由于带电体的作用，使带电体附近的物体带电。 3、两种电荷： 正电荷：规定：用丝绸摩擦过的玻璃棒所带的电。 实质：物质中的原子失去了电子 负电荷：规定：毛皮摩擦过的橡胶棒所带的电。 实质：物质中的原子得到了多余的电子 4、电荷间的相互作用规律：同种电荷相互排斥，异种电荷相 互吸引。 5、验电器：构造：金属球、金属杆、金属箔 作用：检验物体是否带电。 原理：同种电荷相互排斥的原理。 6、电荷量： 定义：电荷的多少叫电量。 单位：库仑（C ） 元电荷 e 7、中和：放在一起的等量异种电荷完全抵消的现象 扩展：①如果物体所带正、负电量不等，也会发生中和现象。 这时，带电量多的物体先用部分电荷和带电量少的物体中和，剩余的电荷可使两物体带同种电荷。 定义：用摩擦的方法使物体带电 原因：不同物质原子核束缚电子的本领不同 实质：电荷从一个物体转移到另一个物体使正负电荷分开 能的转化：机械能-→电能 ①摩擦起电 1e=1.6×10-19 C
②中和不是意味着等量正负电荷被消灭，实际上电荷总量保 持不变，只是等量的正负电荷使物体整体显不出电性。 二、电流 1、形成：电荷的定向移动形成电流 注：该处电荷是自由电荷。对金属来讲是自由电子定向移动形成电流；对酸、碱、盐的水溶液来讲，正负离子定向移动形成电流。 2、方向的规定:把正电荷移动的方向规定为电流的方向。 注：在电源外部，电流的方向从电源的正极到负极。 电流的方向与自由电子定向移动的方向相反 3、获得持续电流的条件： 电路中有电源电路为通路 4、电流的三种效应。 (1) 、电流的热效应。如白炽灯，电饭锅等。(2)、电流的磁效应，如电铃等。(3)、电流的化学效应，如电解、电镀等。注:电流看不见、摸不着，我们可以通过各种电流的效应来判断它的存在,这里体现了转换法的科学思想。 （物理学中，对于一些看不见、摸不着的物质或物理问题我们往往要抛开事物本身，通过观察和研究它们在自然界中表现出来的外显特性、现象或产生的效应等，去认识事物的方法，在物理学上称作这种方法叫转换法） 5、单位：(1)、国际单位：A (2)、常用单位：mA 、μA (3)、换算关系：1A=1000mA 1mA=1000μA 6、测量： (1)、仪器：电流表，符号： (2)、方法： ㈠读数时应做到“两看清”即看清接线柱上标的量程，看清每大格电流值和每小格电流值 ㈡使用时规则：两要、两不 ①电流表要串联在电路中； ②电流要从电流表的正接线柱流入，负接线柱流出，否则指
第十一章《电流和电路》 知识梳理 知识点一：两种电荷 考点1 ?摩擦起电：“强得弱失” 例1、甲、乙两种干燥的绝缘物体，甲的原子核对核外电子的束缚能力较强?将它们相互摩擦后分开, 下列叙述正确的是（ ） A. 乙得到了电子带负电 B .甲失去了电子带正电 C. 甲、乙靠近会相互吸引 D ?甲、乙靠近会相互排斥 变式训练 1、用丝绸摩擦过的玻璃棒去靠近甲、乙两个轻小物体，结果甲被排斥，乙被吸引，由此我们可以判定 （） A. 甲带正电，乙带负电 B .甲带负电，乙带正电 C.甲带负电，乙不带电或带正电 D .甲带正电，乙不带电或带负电 2、如图所示，把一根塑料绳一端扎紧，从另一端撕开许多细丝，用干燥的手向下捋几下，发现细丝张 考点2.物体带电情况的判断 A. B 一定带正电，C 带负电 B. B 可能不带电，C 带负电 C. B 可能带正电，C 带正电 D. B 一定不带电，C 带正电 变式训练“若吸引有两种情况，若排斥只有一种情况 ” 1、 一个轻质小球靠近用丝绸摩擦过的玻璃棒时，它们相互吸引，则这个小球（ ） A. —定不带电 B. —定带负电 C. 一定带正电 D.可能不带电 2、 用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，两者互相排斥，可判定（ ） A.小球一定带正电 B .小球一定不带电 C.小球一定带负电 D .小球可能带负电，也可能不带电 考点3.检验物体是否带电的方法 例1、现有一根玻璃棒，不知其是否带电，请简要写出几种判断方法 （1） 用玻璃棒靠近轻小物体（如通草球），若吸引，说明玻璃棒带电.若不吸引，说明玻璃棒不带电. （2） 用玻璃棒靠近带电体，若相互排斥，说明玻璃棒带同种电荷；若相互吸引，说明玻璃棒带异种电 荷；若没有吸引或排斥现象，说明玻璃棒不带电. （3） 将玻璃棒与验电器上的金属球接触；若金属箔出现张角，则说明玻璃棒带电；若金属箔没有出现 张角，则说明玻璃棒不带电 变式训练 1、用化纤布料做成的衣服穿在身上，很容易吸附灰尘.其主要原因是化纤布料经摩擦后容易 因而会 细小尘土使衣服变脏.丝绸摩擦过的玻璃棒带 电，靠近碎纸片时，会发现碎纸片会被 ，这是因为 。 知识点二：电流和电路 考点1.电流方向的判断 开了，细丝张开的原因是（ ） A. 大气压的作用 B .静摩擦的作用 C.分子间有斥力D .同种电荷互相排斥 3、下列现象中，由于摩擦起电造成的是（ A. 演奏二胡时，琴弓的弓毛与琴弦摩擦产生声音 C.干燥的天气里脱毛衣，会听到轻微的噼啪声 B .冬天手冷时，双手摩擦会使手变暖和 D .钢针沿磁体摩擦几下，钢针能吸引铁屑 例1、A B C 三个轻质小球，已知 A 带负电，A 和B 互相吸引，C 和A 互相排斥，则（
第五章电流和电路 第二节电流和电路 新课寄语 “电”对于我们并不陌生，随着社会的发展，科技的进步，家用电器的使用越来越广泛，家里买来的新电器，我们能否顺利安装使用，家用电器出现了小的故障，如灯泡不亮、保险公司丝烧断了等，我们能否迅速的排除故障呢？实际上这些看起来复杂的东西都是由最简单的电路组成的，让我们走进这个世界看一看，试一试吧！ 一分耕耘，一分收获，要收获得好，必须耕耘得好。 学习目标 1、知识与技能 ①列举日常生活中常见的电源，知道电源是提供电能的装置；列举日常生活中常见的用电器，知道用电器是消耗电能的装置。 ②认识电路中常用元件的符号，会用这些符号来表示相关元件。 ③知道电池也有正极和负极、电流的方向是由电池正极通过用电器流向电池负极的。 ④了解发光二极管具有单向导电性。 2、过程与方法 ①观察简单的电路，尝试用开关控制一个用电器的工作。 ②尝试用符号来表示电路中的元件，绘制最简单的电路图。 3、情感态度和价值观 乐于在周围生活中发现所学过的电源、开关和用电器，敢于动手做物理课的电路实验，在实验中养成严谨的科学态度。 教学重点：电路的组成和电路图；识别通路、开路和短路 教学难点：根据实物连接图画电路图和根据电路图连接实物图 一、超前自主学习（在家独立完成） 1、请同学们阅读课本98—100页，落实学习目标，说出自己明白了什么？ 知道了什么？ 2、自己通过什么实验验证了什么？你的最大收获是什么？ 3、请你进行自我评价，说出你还存在什么问题？
二、自主课堂 （一）、正确认识电流、电路 1、小组合作展示 （1）请同学们阅读教材“想想做做”明确实验器材和实验目的，尤其是实验警钟部分。 （2）先后三次连接电路，分别使电灯泡发光、电机转动、门铃发出响声； （3）强调：在以后的实验中尤其要注意不能把电池的两端直接接在一起。（4）讨论：电铃有电流通过，满足什么条件？针对有些组灯不亮的现象，及时讨论提问。那你分析一下灯泡不亮的原因。一个最简单的电路，必不可缺的是哪些元件？如果把电池和小灯泡直接连接起来，会发生什么现象？ 2、互动交流认定 为什么闭合电路后灯泡就会亮？在发光的灯泡两端并联一跟导线，灯泡为什么不亮呢？在前面的动手实验过程中，有的同学把小灯泡、导线、开关连接起来后，闭合开关，灯却没亮，这是什么原因呢？ 交流：灯泡不亮，可能是什么原因造成的？ 3、应用训练 练习一：在电路中，供电，输电，用电，用 来控制电路通断。 练习二：下列说法中正确的是（） A、电路中只要有电源，电路中就有电流 B、拉线开关是一个用电器 C、用最短的导线连接的电路叫做短路 D、在开路的情况下，电路中无电流 （二）、学会画电路图 在日常生活中的实际电路，用电器各种各样，而且不容易辨别电路元件的连接情况，因而不便于我们分析它们，而且如果用电器如全部照样画出是很麻烦的，更不便于研究，为此我们用一种简单的方法来表示——电路图，这时实际的用电器我们用符号代替。电路图：用符号表示电路连接的图叫电路图。 1、请同学们参看教材104页图5. 2-8几种常用的元件及其符号分别画出下列电路元件的符号 电池组；电灯；开关；电铃；交叉连通的导线 2、请同学们结合刚学的电路的知识，仔细思考教材104页的“想想议议”，并画出正确的连接方法。 3、通过讨论105页“动手动脑学物理”第4题，全班总结根据实物图画电路图的经验。 4、指出下列各图中的错误： L L1L2
第15章电流和电路 一、选择题（共18小题） 1.（2013?娄底）如图所示的电路中，闭合开关时，下列说法正确的是（ A. 两灯泡串联 B.电流表测的是总电流 C.电流表测的是L 1的电流D.开关只能控制L 2 2. （2013?莆田）下列物质中，通常情况下全是导体的一组是（ ） A.金属、盐水、石墨 B.金属、塑料、橡胶 C.金属、大地、玻璃 D.大地、盐水、陶瓷 3. （2013?聊城）下列选项中，通常情况下都属于绝缘体的是（ ） A.汽油和食盐水 B.塑料和玻璃 C.人体和大地 D.黄铜和石墨 4. （2013?菏泽）下列学习用品中，通常情况下属于绝缘体的是（ A.铅笔芯 B.塑料尺 C.铁质铅笔盒 ） D.金属小刀片 5. （2013?兰州）如图所示的电路中，闭合开关 S 和$,则（ A.灯泡L 1亮，L 2不亮 B .灯泡L 2亮，L 1不亮 C ?灯泡L 1、L 2都不亮 D .灯泡L 1、L 2都亮 6. （2013?泉州）一般情况下，下列物体中容易导电的是（ A.玻璃杯 B.塑料尺 C.铅笔芯 7. （2013?柳州）如图所示的甲、乙两个实物电路中，两个 小灯泡的接法（ ） A.甲是串联 B .乙是串联 C ?甲、乙都是串联 D .甲、乙都是并联 D.橡胶轮胎 装在（ ) hl A. a 处 b 处 c 处 d 处 L 8. （2013?嘉兴）如图是某取暖器的工作电路图.为了安全起见，取暖器一般 都要安装一个跌倒开关S,使取暖器倾倒时整个电路断开.则跌倒开关 S 应安 ：$ & 9. (2013?娄底) 下列餐具中，通常情况下属于导体的是（ ) A.玻璃杯 B.不锈钢汤匙 C.瓷碗 D.竹筷 10. （2013?宁德）下列物质中属于导体的是（ ） A.橡胶 B.玻璃 C.塑料 D.金属 11. （2013?内江）据某媒体报道：在2009年10月建国60周年之际，天安门广场将举行盛大的阅兵 式，整个天安门广场会用各种彩灯装饰得焕然一新.这些彩灯和路灯之间的连接方式是（ ） A. —定串联 B .一定并联 C .可能串联，可能并联 D .无法判定 12. （2013?南京）如图所示，电路元件及导线连接均完好，闭合开关 （ ） A. L 1不能发光，L 2能发光B. L 1能发光，L 2不能发光 C. L 1、1_2都能发光 D. L 1、L 2都不能发光
第二节电流和电路 知识梳理 1、电荷的形成电流，在物理学里，把定向移动的方向规定为电流的方向，那么负电荷定向移动的方向跟电流的方向；在电源外部，电流的方向是由电源的极流向极。 2、把、、用连接而成的电流的路径叫做电路；其中是提供电压的装置；是消耗电能的装置；对电路起控制作用。常见的电路状态有路、路、路。 3、用专用的符号代表电路中的元件画出来的图叫做图。 重点难点 1、导体中的自由电荷，在电源电压的作用下，发生定向移动，形成了电流，定向移动的可以是正电荷，也可以是负电荷。也可以是两者同时向相反的方向定向移动形成的。所以把正电荷定向移动的方向规定为电流的方向，那么负电荷定向移动的方向就跟电流的方向相反了。 2、电路中的电源是提供电能的；用电器是消耗电能的；开关是控制电路的；导线是连接的桥梁，是缺一不可的。 3、画电路图时，要求电路元件的符号要正确、规范，元件的位置要分布均匀，不能把元件画到拐角处，图形要做到简洁、整齐、规范。长方形为最好。 典型例题 例1 关于电流的方向，下列说法中正确的是（） A、电流的方向就是电荷移动的方向； B、电流的方向与电子的定向移动的方向相反； C、电流的方向是从电源的正极流向负极； D、电荷的移动形成电流。 例2：如图所示的电路，当电键K闭合后，两盏灯都不亮，电流表没有示数。如果只有一盏灯出了故障，其余元件都完好，则下列方法中不能查出故障的是（） A 用一根导线接在A、B两点之间。 B 用一根导线接在B、C两点之间。 C 用电压表接在A、B两点之间。 D 用电压表接在A、C两点之间。 例3、图4中的电路图和实物图相对应的是（） 能力测试 1．要使电路中形成持续电流的条件是：①电路中有__ _____；②电路必须_ ___. 。
第十五章电流和电路 复习学案 一、复习目标： 1、知道摩擦起电现象，知道两种电荷及它们之间的相互作用。知道电量及其单位。 2、常识性了解原子结构，理解摩擦起电原因。会区分导体和绝缘体。 3、知识电流是如何形成的及电流方向的规定。知道电路各组成部分的基本作用和常用电路元件的符号。知道什么是通路、开路和短路。 4、知道什么是串联电路和并联电路。会联接简单的串、并联电路。会画简单的串、并联电路图。 5、会用电流表测电流。知道串联电路和并联电路的电流的特点 二、知识梳理 一、电荷： 1．物体具有了的性质，我们就说物体带了电，用的方法能够使物体带电。 2．两种电荷 （1）正电荷和负电荷 正电荷：指被摩擦过的棒所带的电荷，可用“+”表示。 负电荷：指被摩擦过的棒所带的电荷，可用“-”表示。 （2）电荷间的相互作用：。 3．检验物体是否带电的方法 用验电器来检验的原理：。金属箔片的张角越大，说明物 体带的电荷越多。 4．电荷的多少叫，用字母Q表示。电量的单位是，简称库，符号是。5．电荷来自哪里 （1）一切物质都是由分子、原子组成的。原子是由和组成的。原子核带电， 电子带电。电子是带电最小的微粒。人们把最小的电荷量叫，常用符号表 示。1e= C （2）通常情况下，原子核所带的与核外所有电子的负电荷在数量上，整个 原子呈中性。在摩擦起电实验中，哪个物体的原子核束缚电子的本领强，就会得到电子从而带 电， 6.电荷在导体中定向移动 取两个验电器A和B。用金属杆把A和B连接起来，用毛皮摩擦过的橡胶棒接触验电器A， 能够看到A和B的金属箔都张开了。改用橡胶棒把A和B连接起来，重做上面实验，能够看 到只有验电器A的金属箔张开，而B仍然闭合。 实验现象说明：电荷在金属杆中移动。
第五章电流和电路 5.1电荷 一、电荷 1、物体有了吸引轻小物体的性质，我们就说物体带了电荷；换句话说，带电体具有吸引轻小 物体的性质。 2、用摩擦的方法使物体带电叫摩擦起电； 3、摩擦起电的实质：摩擦起电并不是创生了电，而是电子从一个物体转移到了另一个物体，失 去电子的带正电；得到电子的带负电。 二、两种电荷： 1、把用丝绸摩擦过的玻璃棒带的电荷叫正电荷；电子从玻璃棒转移到丝绸。 2、把用毛皮摩擦过的橡胶棒带的电荷叫负电荷；电子从毛皮转移到橡胶棒。 3、基本性质：同种电荷相互排斥，异种电荷相互吸引； 4、带电体排斥带同种电荷的物体;带电体吸引带异种电荷的物体和轻小物体。 例：1、A带正电，A排斥B，B肯定带正电； 2、A带正电，A吸引B，B可能带负电也可能不带电。（A、B都是轻小物体） 三、验电器 1、用途：用来检验物体是否带电；从验电器张角的大小，可以粗略的判断带电体所带电荷的多少。 2、原理：利用同种电荷相互排斥； 四、电荷量（电荷）电荷的多少叫电荷量，简称电荷；单位：库仑（C）简称库； 五、原子的结构 原子核 原子 电子（带负电） 原子核所带的正电荷与核外所有电子总共带的负电荷数在数量上相等，整个院子呈中性，原子对外不显带电的性质。 六、元电荷 1、最小的电荷叫做元电荷，用符号e表示，e=1.6*10-19C。 2、电子电荷量的大小是最小的。 七、导体、绝缘体 1、善于导电的物体叫导体；如：金属、人体、大地、石墨、酸碱盐溶液； 2、不善于导电的物体叫绝缘体，如：橡胶、玻璃、塑料、陶瓷、油、空气等； 3、导体和绝缘体在一定条件下可以相互转换； 例如：1、干木头（绝缘体）、湿木头（导体）2、玻璃通常是绝缘体、加热到红炽状态（导体）。 5.2电流和电路 一、电流 1、电荷的定向移动形成电流；（电荷包括正电荷和负电荷定向移动都可以形成电流） 3、规定：正电荷定向移动的方向为电流的方向（负电荷定向移动的方向与电流方向相反，尤其注意电子是负电荷，电子的移动方向与电流的方向相反） 4、在电源外部，电流的方向从电源的正极流向用电器，再回到负极； 5、二极管是半导体，具有单向导电性，即电流只能从它的一端流向另一端，不能反向流动。 二、电路 电路：用导线将用电器、开关、用电器连接起来就组成了电路； 1、电源：提供持续电流，把其它形式的能转化成电能； 电路2、用电器：消耗电能，把电能转化成其它形式的能（电灯、风扇等）； 的构成3、导线：，连接电路的各个元件，输送电能； 4、开关：控制电路的通断；
［基础训练］ 一、填空题 1. 一个完整的电路是由提供电能的、消耗电能的、控制电路通断的和提供电的流动路径的四部分组成。 2．电路中的电流是由电子的形成的，电流是有方向的，其方向就是沿着“电源的正极过到电源的负极”的方向。 3．同学们在连接实物电路时，开关应。 4．任何情况下都绝对不允许不经过而直接将电源两极连接在一起。 5．我们平常所说的“把灯开开”，实际是将电路中的开关______，使电路形成______。 6．如图所示，要使灯EL A发光，EL B不发光,则应闭合电键__________，断开电键_______；若要使EL A不发光，EL B发光，则应闭合电键__________，断开电键_______；如果电键SA1和SA3闭合，SA2断开，则灯EL A_______、灯EL B_______。 (填“亮”或“不亮”) 7．如图所示，A、B两处分别接有电铃和电池组，要求：电键闭合时，电灯亮，电铃同时响；电键断开时，电灯不亮，电铃不响，则电铃应接在______处，电池组应接在处。 8．干电池的锌筒是_____极，中央碳棒是_____极。用导线把灯泡连接到干电池的两极间时，导线中电流方向是从干电池的____ 极流向____ 极。 9．使用干电池的时候，决不允许用导线直接把_______连接起来，因为那样做_______太大，会损坏干电池。这种情况叫做__________。 10．如图所示的电路中，通过小灯泡中的电流方向是_______，通过小灯泡的自由电子定向移动方向是_______（选填“向左”或“向右“）。 二、选择题 11．在图中，要使电灯EL2、EL3亮，必须闭合的电键是( ) A．SA3 B．SA2、SA3 C． SA1、SA3 D．SA l、SA2、SA 12．下列说法正确的是( ) A．正、负电荷定向移动都能形成电流 B．电流方向总是从电源正极流向负极 C．金属导体中的电流方向与自由电子定向移动方向一致 D．以上说法都不正确 13．在图所示的电路中，三个灯泡始终完好，当开关S闭合时( ) A．L 1 、L 3 亮，L 2 不亮 B．L 1 亮，L 2 、L 3 不亮 C．L1、L2、L3都不亮 D．L1、L2、L3都亮 14．在图所示电路中的甲乙两处分别接有电源和电灯EL1，根据图中已标出的 电流方向，可以判断灯EL2中的电流方向为( ) A．一定向上流动 B．一定向下流动 C．向上和向下均有可能 D．不能确定 15. 下列物体中，哪些是导体 ( ) A．铅球 B．自行车轮胎 C．食盐水溶液 D．纯净水 16. 当把用电器接在电池的正负极时，电流的方向正确的是 ( ) A．正极→用电器→负极 B．用电器→正极→负极 C．负极→用电器→正极 D．正极→负极→用电器 17. 下列说法不正确的是 ( ) A．电源是提供电能的装置，是将其他形式的能转化为电能 B．用电器是消耗电能的装置，是将电能转化为其他形式的能 C．开关控制用电器的工作，导线起连接作用 D．可以用导线直接把电池的正、负极连接起来 18. 关于电流和电源，下列说法正确的是 ( ) A．电路中只要有电源，就一定能产生电流 B．电流是由带电粒子杂乱无章的运动形成的 C．电源的外部，电流方向总是从电源的正极流向负极 D．电源是消耗电能的装置 19. 关于导体和绝缘体的说法中正确的是 ( ) A．空气是绝缘体，任何情况下都不会导电 B．玻璃常温下是绝缘体，烧红时却能导电

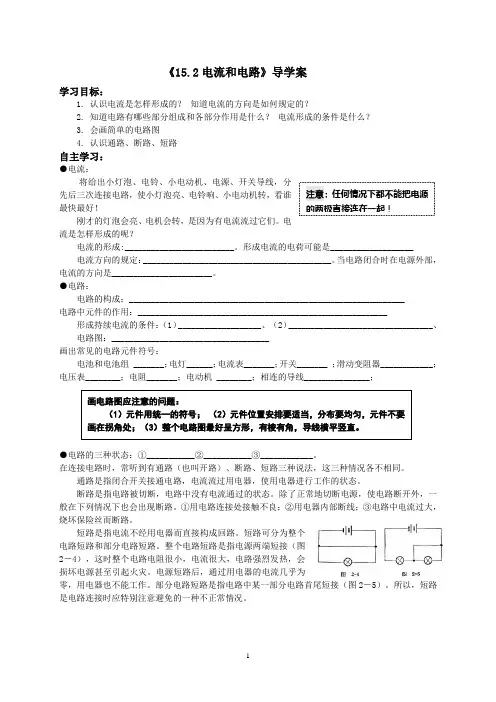

第二节 电流和电路（导学案） 班级： 姓名： 学习目标： 1. 认识电流是怎样形成的？ 知道电流的方向是如何规定的？ 2. 知道电路有哪些部分组成和各部分作用是什么？ 电流形成的条件是什么？ 3. 会画简单的电路图 4. 认识通路、断路、短路 学习重点：电流、电路及电路的判断 学习难点：电流的形成和电路的作图 自主学习 ●电流： 将给出小灯泡、电铃、小电动机、电源、开关导线，分先后三次连接电路，使小灯泡亮、电铃响、小电动机转，看谁最快最好！ 刚才的灯泡会亮、电机会转，是因为有电流流过它们。电流是怎样形成的呢？ 电流的形成： 。形成电流的电荷可能是___________________ 电流方向的规定： 。当电路闭合时在电源外部，电流的方向是_______________________。 ●电路： 电路的构成： 电路中元件的作用： 形成持续电流的条件：（1）、 （2）、 电路图： 画出常见的电路元件符号： 电池和电池组 _______、________ ；电灯______；电流表_______；开关_______ ； 滑动变阻器_____________；电压表________；电阻_______；电动机 ________；相连的导线_______________； ●电路的三种状态：①___________②___________③____________。 在连接电路时，常听到有通路（也叫开路）、断路、短路三种说法，这三种情况各不相同。 通路是指闭合开关接通电路，电流流过用电器，使用电器进行工作的状态。 断路是指电路被切断，电路中没有电流通过的状态。除了正常地切断电源，使电路断开外，一般在下列情况下也会出现断路。①用电路连接处接触不良；②用电器内部断线；③电路中电流过大，烧坏保险丝而断路。 短路是指电流不经用电器而直接构成回路。短路可分为整个 电路短路和部分电路短路。整个电路短路是指电源两端短接（图2 －4），这时整个电路电阻很小，电流很大，电路强烈发热，会损 坏电源甚至引起火灾。电源短路后，通过用电器的电流几乎为零， 用电器也不能工作。部分电路短路是指电路中某一部分电路首尾短接（图2－5 ）。所以，短路是电
本资源的初衷，是希望通过网络分享，能够为广大读者提供更好的服务，为您水平的提高提供坚强的动力和保证。内容由一线名师原创，立意新，图片精，是非常强的一手资料。 电流和电路 课型:新授 一【教学目标】: 【知识与技能】:知道电流的形成及其条件,知道电流方向的规定.通过动手实验,认识断路,通路,短路;知道电流的组成,认识电源和用器的作用;从电流的组成认识开关的作用;能画常见的电路元件符号.结合小灯泡的实际连接,学会按实物连接画出对应的电路图. 【过程与方法】:在动手实验的过程中,学习观察实验现象,学习从现象中分析归纳规律的方法,知道用电器符号, 电路图可以把具体的电路连接情况简洁明了地概括性表达出来. 【情感、态度与价值观】:激发学生对认识电路组成,研究各元件的作用有强烈的兴趣,在学习连接电路,画电路图等基本技能的实践活动中,培养竞争意识,合作精神,安全操作意识. 二【教学重点、难点】:认识电路的形成, 电路的组成,正确连接电路和画电路图. 三【实验器材】:多媒体课件,干电池,开关,导线,灯泡 四【课堂导学】: 一电流 将小灯泡、电铃、小电动机、电源、开关导线,分先后三次连接电路,使小灯泡亮、电铃响、小电动机转,看谁最快最好！ 注意:任何情况下都不能把电源的两极直接连在一起！（为什么?） 刚才的灯泡会亮、电机会转,是因为有电流流过它们.电流是怎样形成的呢?. 金属里面有大量可以自由移动的电子,这些电子平时运动方向_______________,接上电源之后,它们就受到了推动力,出现了_________移动,形成了电流. 1 电流的形成:电荷的 .（形成电流的电荷可能是正电荷也可能是_______________） 2 电流方向的规定: . 电路闭合时在电源外部,电流的方向是:沿着_________→_________→_________的方向流动的. 3 电流只能从它的一端流向另一端,不能反方向流动的电子原件叫做__________,电流流过电视机,收录机等许多家用电器上的指示灯时,指示灯会发光, 这种指示灯是 . 二电路的构成 1 电路的构成:电源、____________、__________、导线按照一定的顺序连接起来,就组成了电路.只有电路闭合时,电路中才有电流. 2 在电路中形成持续电流的条件是_____________和_________________. 3 电路中个元件的作用: 电源的作用是______________________________. 工作时能量的转化情况是___________________________________________. 用电器的作用是_____________________________________, 工作时能量的转化情况是______________________________________________. 开关的作用是______________________. 导线的作用是____________________________. 4 同学们阅读课本P103小资料,回答下列问题: 1)为什么电池报废后不能随意丢弃 ? (2)学生电源与干电池相比有哪些优点? 三电路图 画图时,画实物麻烦又不清楚…… 1 电路图:利用规定的符号代替实物,把电路表示出来的就是电路图. 预习课本P104页“几种常用的元件及其符号” 电路图是指用____________________________________来表示电路连接的图. 常用的元件符号, 如代表__________,代表__________,代表__________, 代表__________,滑动变阻器___________；电压表_________； 开关______________,相连的导线_______________. 2 画电路图应注意的问题: 元件位置安排要适当,分布要均匀,元件不要画在拐角处.整个电路图最好呈长方形,有棱有角,导线横平竖直. 3 电路的三种状态:（重点） 1 通路:接通的电路叫通路.这时,电路是闭合的,且处处有持续的电流. 2. 断路:断开的电路叫断路,这时电路某处断开了,电路中就没有了电流. 3. 短路:直接用导线把电源的两极（或用电器的两端）连接起来的电路叫短路. 难点:（1）短路的分类:短路有两种形式: 一是整体短路,也称电源短路,它是指用导线直接连接在电源的正负极上,此时电流不通过任何用电器而直接构成回路,电流会很大,可能把电源烧坏. 二是局部短路,它是指用导线直接连接在用电器的两端.此时电流不通过电器而直接通过这根导线.发生局部短路时会有很大的电流.因此,短路状态是绝对不允许出现的. （2）短路的实质:无论是整体短路还是局部短路,都是电流直接通过导线而没有通过用电器,使电路中的电阻减小从而导致电流增大.这就是短路的实质. 五【拔高训练】 1 在如图所示电路中,正确的是:【】
九年级物理第15章电流和电路单元测试卷 学科 物理 年级 九年级 班级 班 姓名： 一、填空题（10小题，每空1分，共26分） 1、电荷的多少叫 ，实验室常用来检验物体是否带电的仪器叫做 ，它是利用同种电荷相互 的原理制成的。 2、电荷的 形成电流，被毛皮摩擦过的橡胶棒所带的电荷叫做 电荷。 34 5678 910 11 1213、下列电路中不属于并联电路的是（ ） A B C D
b c 14、下列关于发光二极管，说法错误的是（ ）A ．电视机上的指示灯，街道上的红绿灯都用到发光二极管B ．发光二极管只允许电流从它的某一端流入，另一端流出C ．发光二极管是一种半导体电子元件D ．当将发光二极管接入电路中时，电路中电流的方向是负极→发光二极管→正极 15、A 、A 三个电流表的电流分别为I 、I 、I ，则它们之间的关系为（ ） A C 16A C 17（18A 19短路 D ．灯L 2断路 20 A ．I 1三、21点电流的电路图，并标明分） 22 图8
23、某同学用如图的连线来测灯泡L 1的电流。（5分） （1）在该图中，电流表的连接有什么错误？ （2）现要测L 2灯的电流，但只允许变动原图中一根导线中 28、（5分）芳芳家里有一盏电灯不亮了，是停电了还是灯泡坏了？芳芳采用了以下两种办法进行判断，请你分析每一种办法的理由： （1）打开电视机可以正常观看电视节目，这说明： 。 （2）取下灯泡用电池做电源连接电流表，观察电流表发现指针无偏转， 这说明：____________________ ____________ 。 （3）如果让你来判断，你的做法是：________________________________。
第五章电荷和电路 考点及命题趋势 1、电学部分是初中物理相对独立的一部分，在中考中的占分比例仅次于力部分，综观历年中考试题，本章考点主要分布在①电流的概念及方向；②能区分导体和绝缘体；③区分串、并联电路并据要求设计电路；④串、并联电路的电流特点；⑤电流表的使用。 2、题型几乎都有涉及，以选择题、填空题、实验题和计算题为主。其中电学实验每年必考。 知识点概要 5.1电荷 一、电荷 1．带了电（荷）：摩擦过的物体有了吸引物体的轻小物体的性质，我们就说物体带了电。带电体的基本性质：吸引轻小物体。（轻小物体指：碎纸屑、头发、通草球、灰尘、轻质球等。）2．使物体带电的方法： ①摩擦起电 定义：用摩擦的方法使物体带电。 原因：不同物质原子核束缚电子的本领不同。 实质：电荷从一个物体转移到另一个物体使正负电荷分开。 能的转化：机械能→电能。 ②接触带电：物体和带电体接触带了电。如带电体与验电器金属球接触使之带电。 ③感应带电：由于带电体的作用，使带电体附近的物体带电。 3．两种电荷： 正电荷：规定：用丝绸摩擦过的玻璃棒所带的电。 实质：物质中的原子失去了电子。 负电荷：规定：毛皮摩擦过的橡胶棒所带的电。 实质：物质中的原子得到了多余的电子。 4．电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。 5．验电器：构造：金属球、金属杆、金属箔 作用：检验物体是否带电。（还能检验物体带电多少） 原理：同种电荷相互排斥。 6．电荷量：定义：电荷的多少叫电荷量，简称电量。 单位：库仑（C） 元电荷e 练习:多少个电子所带电量是1 C？ 7．中和：放在一起的等量异种电荷完全抵消的现象。 扩展： ①如果物体所带正、负电量不等，也会发生中和现象。这时，带电量多的物体先用部分电荷和带电量少的物体中和，剩余的电荷可使两物体带同种电荷。 ②中和不是意味着等量正负电荷被消灭，实际上电荷总量保持不变，只是等量的正负电荷使物体整体显不出电性。 二、导体和绝缘体 1．导体： 定义：善于导电的物体。 常见材料：金属（不要忘了水银）、石墨（铅笔芯）、人体、大地、酸碱盐溶液、含杂质的水。 导电原因：导体中有大量的可自由移动的电荷。

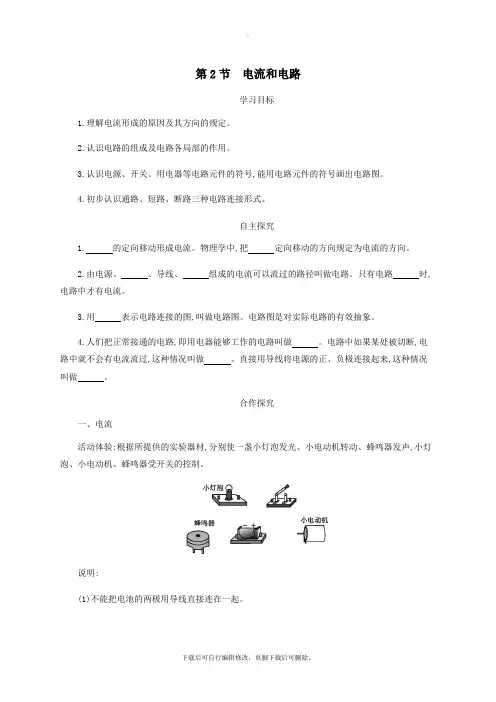

第2节电流和电路 一、自主探究 1.电荷的形成电流。把定向移动的方向规定为电流的方向。 2.把、、等用导线连接起来组成的电流的路径叫电路。用符号表示电路连接的图叫。 3.只有电路连通时，电路中才有电流，接通的电路叫；如果电路没有闭合，或者导线没有连接好，电路在某处断开，这种状态叫做；不经用电器而直接用导线将电源两级连接起来叫做。 4.电路中能产生持续电流的条件是：、 。 5.当电路闭合时，在电源外部，电流方向是从电源的 出发，经过，流向。 二、合作释疑 知识点1:电流 1.电流的形成 导体中大量的自由电荷，平时它们的运动方向是杂乱无章，可是接上电池之后，它就受到了推动力，出现了定向移动，电荷的定向移动形成了电流。形成电流的电荷，可以是正电荷，也可以是负电荷。在金属导体内，定向移动的是带负电的自由电子，在酸碱盐的水溶液里，定向移动的有带正电的离子和带负电的离子。 2.电流的方向 物理学中，把正电荷定向移动的方向规定为电流方向。正、负电荷的定向移动都可以形成电流。那么按照定义，负电荷的定向移动的方向与电流的方向相反，如金属导线中的电流，主
电路是用导线把电源、用电器、开关等连接起来组成的电流的路径。一个完整的电路应该包括电源、用电器、开关和导线四种电路元件，缺一不可。 电路的各组成部分的作用： ⑴电源：电源是供电的器件，它能提供电能。电源在工作时是将其他形式的能转化为电能。常见的电源除干电池外，还有蓄电池和发电机。 ⑵用电器：用电器是利用电来工作的器件。用电器在工作时将电能转化为其它形式的能。常见的用电器除灯泡外、还有电炉、电视机、电铃、电冰箱等。 ⑶开关：开关是控制电路通断的器件。常见的开关除闸刀开关外，还有拉线开关、拨动开关等。 ⑷导线：导线是将电源、用电器、开关连接起来，形成让电荷移动的通路。常见的导线是金属导线，导线的外壳包一层塑料、橡胶等绝缘材料。 从能量的角度分析：电源提供电能，用电器消耗电能，开关控制电能，导线输送电能。 2.电路中有持续电流的条件及电路中的电流方向 电路中要有持续电流需要两个条件：一是电路中要有电源；二是要使电路形成通路。 在外部电路中电流方向的确定：在实际电路中，开关闭合后，在电源外部，电流方向为电源正极用电器电源负极。 【引申拓展】 只有电路闭合时，电路中 才有电流。连接电路时注意不 要将电路连成断路或短路。不 能不经过电器将电源的两端直 接用导线连接起来。 知识点3：电路图 把构成电路的各个 部分原样画出，这是很不 方便的。我们也可以用电 路图来表示电路。用规定 的符号来表示电源、用电
第2节电流和电路 一、课前提问 有如下器材：小灯泡、小电动机、蜂鸣器 各一个，一个开关、一节电池和一些导线，如图1所示。 先后三次连接电路，分别使小灯泡亮、电动机转、蜂鸣 器发声。并分别受开关控制。 二、新课内容 1．电流（electric current） （1）电路的形成：________________________________。 （2）电流的方向：________________________________。 在电源外部其方向就是沿着“______→______→______”的方向， 如图2所示。 利用发光二极管判断电流的方向，如图3所示。 ①特性：____________________。 ②应用：____________________。 2．电路（electric circuit） 所谓电路，就是把_______、_______、_______用_______连接起来组成的电流的_______．（1）电源（power supply） 像干电池这样能够提供_______的装置，叫做电源。电池有 两个极，一个_______极，一个_______极。电源的作用是 _____________________。 干电池和蓄电池是_______能转化为电能。 大量用电时的电源，是发电站里的发电机。发电机把 _______能转化为电能。 （2）用电器的作用：_____________________。 （3）开关的作用：_____________________。 图5 （4）导线的作用：_____________________。 图 3 图 2 图 1 图 4
第15章电流和电路单元综合测试 一．选择题 1．如图甲是无风条件下铝箔气球的静止状态，图乙是用带正电的a棒靠近气球时的情景，图丙是用b棒靠近气球时的情景，则（） A．气球可能不带电B．气球带负电 C．b棒可能不带电D．b棒带正电 2．如图用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动；用餐巾纸摩擦吸管的一端使其带电，然后把丝绸摩擦过的玻璃棒放在吸管带电一端的附近，发现它们互相吸引，下面有关说法正确的是（） A．吸管与餐巾纸摩擦后，失去电子带正电 B．将丝绸摩擦过的玻璃棒靠近吸管的另一端，它们也互相吸引 C．丝绸的原子核对电子的束缚能力比玻璃棒的原子核的弱 D．将毛皮摩擦过的橡胶棒靠近吸管的另一端，它们将互相排斥 3．下列选项中的电路图与实物图对应的是（）
A．B． C．D． 4．关于电流和电路下列说法正确的是（） A．只要有电荷移动，就一定会形成电流 B．电路中有电流就一定有电荷发生了移动 C．电路中只要有电源就一定有电流 D．电流的方向总是从电源正极流向负极 5．如图所示，若要使R1、R2并联，则（） A．只闭合S1B．只闭合S3 C．只闭合S2、S3D．只闭合S1、S2 6．如图所示，用丝绸摩擦过的玻璃棒a去接触不带电的验电器金属球b后，验电器的两片金属箔张开，则下列说法正确的是（） A．用丝绸摩擦过的玻璃棒带负电荷 B．丝绸与玻璃棒a摩擦过程中创造出了新电荷
C．a、b接触时，a上的一些电子转移到b上，瞬时电流方向b→a D．验电器的两片金属箔张开时，金属箔都带正电荷 7．如图所示电路，探究并联电路中电流的关系。L1与L2是两个不同规格的小灯泡，闭合开关后，通过a、b、c、d四处电流的大小关系正确的是（） A．I a＝I b B．I a＝I c C．I b＝I c D．I a＝I d 8．将灯泡L和小电动机M接入如图所示的电路中，下列说法中正确的是（） A．开关S1只控制灯泡L B．开关S2只控制灯泡L C．先闭合S1，再闭合S2时，灯泡L短路 D．同时闭合S1、S2，灯泡L和电动机M并联 9．如图所示电路中，三个电阻器中有两个的阻值相等，电流表内阻不计，如果电流表A1、A2的示数分别为0.2A和0.3A，则通过电源的电流可能是（） A．0.1 A B．0.3A C．0.4A D．0.5A 10．如图所示，三个不同规格的灯泡连入电路，闭合开关S，三个灯泡都发光，三个电流表
1、电学部分是初中物理相对独立的一部分，在中考中的占分比例仅次于力部分，综观历年中考试题，本章考点主要分布在①电流的概念及方向；②能区分导体和绝缘体；③区分串、并联电路并据要求设计电路；④串、并联电路的电流特点；⑤电流表的使用。 2、题型几乎都有涉及，以选择题、填空题、实验题和计算题为主。其中电学实验每年必考。 5.1电荷 一、电荷 1．带了电（荷）：摩擦过的物体有了吸引物体的轻小物体的性质，我们就说物体带了电。带电体的基本性质：吸引轻小物体。（轻小物体指：碎纸屑、头发、通草球、灰尘、轻质球等。）2．使物体带电的方法： ①摩擦起电 定义：用摩擦的方法使物体带电。 原因：不同物质原子核束缚电子的本领不同。 实质：电荷从一个物体转移到另一个物体使正负电荷分开。 能的转化：机械能→电能。 ②接触带电：物体和带电体接触带了电。如带电体与验电器金属球接触使之带电。 ③感应带电：由于带电体的作用，使带电体附近的物体带电。 3．两种电荷： 正电荷：规定：用丝绸摩擦过的玻璃棒所带的电。 实质：物质中的原子失去了电子。 负电荷：规定：毛皮摩擦过的橡胶棒所带的电。 实质：物质中的原子得到了多余的电子。 4．电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。 5．验电器：构造：金属球、金属杆、金属箔 作用：检验物体是否带电。（还能检验物体带电多少） 原理：同种电荷相互排斥。 6．电荷量：定义：电荷的多少叫电荷量，简称电量。 单位：库仑（C） 元电荷e 练习:多少个电子所带电量是1 C？ 7．中和：放在一起的等量异种电荷完全抵消的现象。 扩展： ①如果物体所带正、负电量不等，也会发生中和现象。这时，带电量多的物体先用部分电荷和带电量少的物体中和，剩余的电荷可使两物体带同种电荷。 ②中和不是意味着等量正负电荷被消灭，实际上电荷总量保持不变，只是等量的正负电荷使物体整体显不出电性。 二、导体和绝缘体 1．导体： 定义：善于导电的物体。 常见材料：金属（不要忘了水银）、石墨（铅笔芯）、人体、大地、酸碱盐溶液、含杂质的水。 导电原因：导体中有大量的可自由移动的电荷。
