目的：规范沸腾干燥岗位的标准操作。
适用范围：片剂胶囊剂车间沸腾干燥岗位。
责任：1.技术开发部工艺员、质量管理部质检员负责操作规程的监督和检查。
2.生产班长负责指导操作工正确实施本规程。
3.操作工按本规程正确操作。
程序：
1.岗位标准操作程序
工作前的准备检查
1.1.1检查生产场所是否清洁，有无与生产无关的文件、物料等，确保生产场所清洁。
1.1.2检查所用的容器、工具是否齐全、清洁。
1.1.3检查电源、气源、各种仪表是否正常，检查上、下气缸密封圈及顶升是否正常，确保设备处于完好状态。
1.1.4检查捕集布袋有无破损，将检查合格的捕集袋用75%酒精浸泡5分钟后甩干。
消毒
1.2.1按照《车间消毒灭菌操作规程》要求的方法对料车、主塔、捕集袋及料撮、工器具、双手等部位进行消毒。按照要求的方法对地漏消毒。
1.2.2消毒工作结束，由班长和质检员检查，检查合格后，岗位负责人填写《工序状态标识》，班长在检查人一栏签字, 并将《工序状态标识》置于本工序入口的状态栏上，作为可正常生产标志。
生产操作
1.3.1 FL—150型沸腾干燥锅的操作
1.3.1.1开启气源阀门，调节电控箱内气源三联体，使气压为，打开油水分离放水阀放净管内积水，调节顶升气缸压力为。
1.3.1.2将进风口套上初滤布袋。将捕集袋系在清灰器上，注意连接牢固。
1.3.1.3闭合电源开关，设定：自动清灰周期 30秒；自动清灰时间2秒；自动清灰次数3次。
1.3.1.4预热：将空沸腾干燥料车推入主塔，按“顶升”键顶升料车，并旋紧顶丝。调节气密封压力为 MPa，按“风机开”键，调节引风风门位置。将自动-手动开关旋至手动，检查左右风门、清灰部分是否灵活。然后将自动-手动开关旋至自动，按“加热开”键，设定进风温度为100-105℃，出风口温度为50-70℃，开启自动清灰。
1.3.1.5加料生产：摇摆好的湿颗粒通过管道被吸进沸腾干燥机内。调节引风风门使物料均匀抛起而不吸进布袋。根据生产工艺及环境要求设定出风口温度为50-70℃，进行生产。
1.3.1.6待物料干燥至工艺规定要求时（观察出风温度），按“加热关”键停止加热，当进风口温度降至70℃时，按“引风关”键关闭引风机，敲打锅壁，关闭左风门点动左清灰，关闭右风门点动右清灰，打开右风门，关闭
气密封，点动“顶降”键落下料车出料。
1.3.1.7注意：两台沸腾干燥机同时运行时，当需停止其中一台时，应先关闭加热开关，待进风口温度降至70℃时，关闭进风阀门，然后停止引风机。
1.3.2 FL—250型生产操作
1.3.
2.1开启气源阀门，调节电控箱内气源三联体，使气压为，打开油水分离放水阀放净管内积水，调节顶升气缸压力为。
1.3.
2.2闭合电源开关，触摸屏显示初始画面，按“参数设置”键进行如下设置：自动清灰周期 30秒
自动清灰时间 2秒
自动清灰次数 3次
按“开始工作”键，触摸屏进入工作界面。
1.3.
2.3安装捕集布袋：按下左右锁紧，清灰器落下，将消毒后的捕集布袋，系在清灰器挂钩上，（保证捕集袋袋筒不扭曲，需成直筒状）同时将袋的边缘紧勒在锅沿外，手动将清灰器摇至顶部，然后拔出左右锁紧。将进风口套上初滤布袋。
1.3.
2.4预热：将空沸腾干燥料车推入主塔，按“顶升”键顶升料车，调节气密封压力为 MPa，按“风机开”键，调节引风机变频器，设定参数35-50Hz。点动左右手动清灰，确定清灰器起落正常后，按“加热开”键，设定进风温度为100-105℃，出风口温度为50-70℃，开启自动清灰。
1.3.
2.5加料生产：待出风温度达到设定温度时，开始加料生产，摇摆好的湿颗粒通过管道被吸进沸腾干燥机内。调节引风机频率使物料均匀抛起而
不吸进布袋。根据生产工艺及环境要求设定出风口温度为50-70℃，进行生产。
1.3.
2.6待物料干燥至工艺规定要求时（观察出风温度），按“加热关”键停
止加热，当进风口温度降至70℃时，按“引风关”键关闭引风机，敲打锅壁，关闭左风门点动左清灰，关闭右风门点动右清灰，打开右风门，关闭气密封，点动“顶降”键落下料车出料。
操作注意事项
1.4.1操作时要密切注意沸腾锅内物料温度，并做好记录。
2.卫生标准操作程序
设备及工器具的清洗：工作结束后关闭电源，把料车、主塔、捕集袋及料撮、等直接接触物料部位冲洗干净，然后用抹布将机体及其他部件的灰尘擦洗干净，做到设备内外无油污，无物料遗留物，设备见本色。
清理场地及其他：将本批的中间品、废弃物、剩余物料、工艺文件等清离现场，并清洁门窗、天花板、地板、墙壁。
清场检查验收
2.3.1清场结束后，由清场人员进行自检，自检合格后清场人员填写《清场检查记录》，包括清场工序、清场产品名称、调换产品名称、规格、生产批号、生产日期、清场者。
2.3.2班长和质检员检查后填写检查情况、结论并签字。质检员检查合格后，发放《清场合格证》。未领到《清场合格证》不得进行下一品种或下一批号产品的生产。
《清场检查记录》、《清场合格证》纳入批生产记录中。
3.安全操作程序
沸腾干燥机安全操作程序
3.1.1日常维护保养
3.1.1.1检查上、下密封圈是否有凸起，平头螺丝是否松脱，防止料车推入时撞坏。
3.1.1.2检查密封气压是否在以下，气压过高容易引起密封爆裂，
过低起不到密封作用，影响生产效率。
3.1.1.3各气缸的工作气压不能过高，否则容易造成风门气缸冲力过大，使风门活接折断或密封胶损坏、漏气，影响干燥效果，布袋柜架气缸推力过大，推杆容易弯曲。
3.1.2定期维护保养
3.1.2.1初效过滤布每周更换清洗一次，中效过滤袋每两周清洗一次。清洗时先用清洁剂浸泡30分钟，再用清水冲洗、烘干。
3.1.2.2油水分离器每6个月清洗一次，清洗时，过滤器拆开用软刷洗刷全部零件，每次运转前除尽下部积水。
3.1.2.3布袋随时检查其透气性能，一旦堵塞，应清洗。停机和更换品种时，亦应清洗。
3.1.2.4高效过滤器堵塞，将造成进风量严重不足，影响沸腾效果时应予以更换。
安全操作注意事项
3.2.1生产过程中，操作者要注意加热部位谨防烫伤，顶升、顶降前要确认安全无误后方可执行操作。
3.2.2设备工作期间，操作者要随时检查空气高效过滤器以及设备加热部位，消除火灾隐患。
3.2.3料锅进行顶升、顶降操作之前一定要先关闭气密封。
常见故障及处理
1、干燥速度快，完成只需数秒钟; 2、适宜于热敏性物料干燥; 3、使用范围广:根据物料的特性，可以用于热风干燥、离心造粒和冷风造粒，大多特性差异很大的产品都能用此机生产; 4、由于干燥过程是在瞬间完成的，产成品的颗粒基本上能保持液滴近似的球状，产品具有良好的分散性，流动性和溶解性; 5、生产过程简化，操作控制方便。喷雾干燥通常用于固含量60%以下的溶液，干燥后，不需要再进行粉碎和筛选，减少了生产工序，简化了生产工艺。对于产品的粒径、松密度、水份，在一定范围内，可改变操作条件进行调整，控制、管理都很方便; 6、为了使物料不受污染和延长设备寿命，凡是与物料接触部分，均可以采用不锈钢材料制造。 喷雾干燥塔的主要类型1离心喷雾 高速离心喷雾干燥是液体工艺成形和干燥工业中最广泛应用的工艺。 最适用于从溶液、乳液、悬浮液和糊状液体原料中生成粉状、颗粒状固体产品。因此，当成品的颗粒大小分布、残留水份含量、堆积密度和颗粒形状必须符合精确的标准时，喷雾干燥是一道十分理想的工艺。
性能特点： 1）干燥速度快，料液经雾化后表面积大大增加，在热风气流中，瞬间就可蒸发95%-98%的水份，完成干燥时间仅需数秒钟，特别适用于热敏性物料的干燥。 2）产品具有良好的均匀度、流动性和溶解性，产品纯度高，质量好。 3）生产过程简化，操作控制方便。对于含湿量40-60%(特殊物料可达90%)的液体能一次干燥成粉粒产品，控制和管理都很方便。 适应物料： ?化学工业: 氟化钠(钾)、碱性染料颜料、染料中间体、复合肥、甲醛硅酸、催化剂、硫酸剂、氨基酸、白炭黑等。 ?塑料树脂：AB，ABS乳液、尿醛树脂、酚醛树脂、密胶(脲)甲醛树脂、聚乙烯、聚氯乙烯等。 ?食品工业：富脂奶粉、胳朊、可可奶粉、代乳粉、猎血粉、蛋清(黄)等。 ?食物及植物：燕麦、鸡汁、咖啡、速溶茶、调味香料肉、蛋白质、大豆、花生蛋白质、水解物等。 ?糖类: 玉米浆、玉米淀粉、葡萄糖、果胶、麦芽糖、山梨酸钾等。 ?陶瓷：氧化铝、瓷砖材料、氧化镁、滑石粉等。

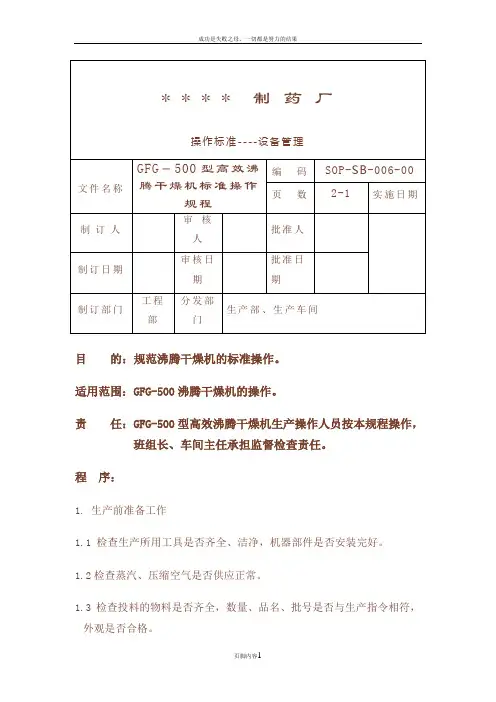

目的：规范沸腾干燥机的标准操作。 适用范围：GFG-500沸腾干燥机的操作。 责任：GFG-500型高效沸腾干燥机生产操作人员按本规程操作，班组长、车间主任承担监督检查责任。 程序： 1. 生产前准备工作 1.1 检查生产所用工具是否齐全、洁净，机器部件是否安装完好。 1.2检查蒸汽、压缩空气是否供应正常。 1.3检查投料的物料是否齐全，数量、品名、批号是否与生产指令相符，外观是否合格。
