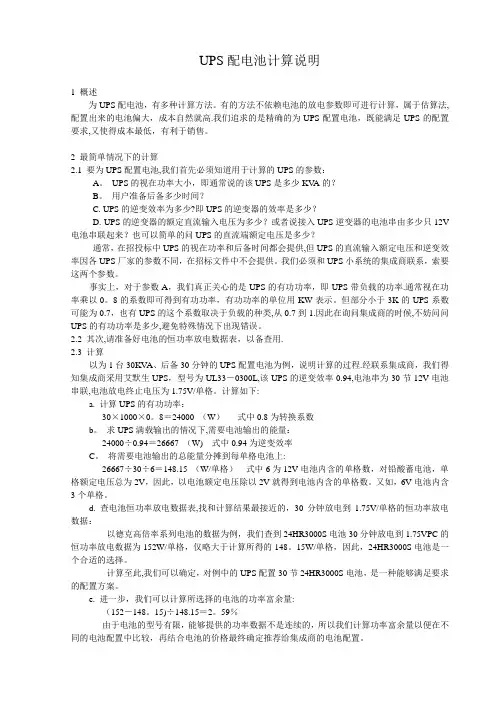

一、UPS电源蓄电池配置
1.普通计算方法
说明：此方法是最简单的计算公式，优点：计算简便，缺点：计算不精确。例：科华FR-UK3360 后备4小时计算
因此可以选择6组12V/100AH蓄电池
2.终止电压计算法
说明：UPS单节蓄电池终止电压为10.5V。UPS电源在放电过程中当蓄组电压下降到一定程度后，UPS电源会进行保护性关机。以科华大功率UPS为例，直流电压是348V，关机保护电压=29节*10.5V=304.5V。电池放电效率通常按0.92计算。此计算方法计算相对准确，但大功率UPS短延时配置不准确。
例：科华FR-UK3360 后备4小时计算
因此可以选择7组12V/100AH蓄电池
3.查表计算法
根据如下电池放电电流及放电时间速查表查得所需电池后备时间需配置的电池组。
4.放电电流及放电时间速查表
例：科华FR-UK3360 后备4小时计算
查放电电流与放电时间速查表（如上），如果配置100AH电池后备4小时，电池放电电流为22A。故150A/22A=6.8组，因此后备4小时需选择7组12V/100A蓄电池。
注：如果用户对后备时间要求较严格可采用此计算方法。
二、线径及断路器配置
1.常用线径规格
常用线径规格有1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300等；
2.相线、零线、保护接地线的截面选取原则
根据JGJ/T 16-1992《民用建筑电气设计规范》
1)相线与零线等径
2)当相线截面≤16mm2，PE（接地）线与相线等径。
3)当16mm2＞相线截面≤35mm2，PE（接地）线最小截面为16mm2。
4)当35＜相线截面≤400，PE（接地）线最小截面为相线截面的1/2。
5)当400＜相线截面≤800，PE（接地）线最小截面为200mm2。
6)当800＜相线截面，PE（接地）线最小截面为相线截面的1/4。3.铜芯线载流量表：
4.线径估算法：
1.5、
2.5、4、6、10mm2的导线可将其截面积数乘以5倍。
16、25mm2的导线可将其截面积数乘以4倍。
35、50mm2的导线可将其截面积数乘以3倍。
70、95mm2的导线可将其截面积数乘以2.5倍。
120、150、185mm2的导线可将其截面积数乘以2倍
5.电流计算
6.如何选择UPS输入输入线径及断路器
下面以科华FR-UK3360和科华FR-UK3140为例作计算。（1） FR-3360计算
FR-UK3360输入输出线径选择：
根据铜芯线载流量表
输入124A电流：选择25mm2铜芯线，线缆规格（4*25mm2+1*16 mm2）
输出91A电流：选择16 mm2或25mm2铜芯线(为保证线缆有足够余量，建议选择25mm2铜芯线) ，线缆规格（4*25mm2+1*16 mm2）
FR-UK3360电池连接线线径选择：
根据铜芯线载流量表150A电流可选择35mm2多股铜芯软线
FR-UK3360输入输断路器选择：
为了保证UPS输入输入断路器不会出现误动作，我们一般按UPS电源输入输出是大电流的1.3~1.5倍来选择。
输入断路器：123A*1.5=181.5A 因此可以选择200A/3P断路器
输出断路器：91A*1.5=136.5A 因此可以选择150A/3P断路器
蓄电池组断路器：150A可以选择200A/2P直流断路器
（2） FR-3140计算
注：三进三出UPS和三进单出UPS线径和空开选择有所不同，因为必须考虑UPS 电源出现故障转旁路工作的情况，由于三单UPS输出是单相，一旦UPS转输旁路工作，输出的所有负载电流就会转换到输入端三相中的一相上面，此时输入端其中一相电流会接近正常工作电流的三倍，会导致输入断路器跳闸。所以三进单出型UPS输入线径和断器应根据输出电流选择。
FR-UK3140输入输出线径选择：
根据铜芯线载流量表FR-UK3140 UPS输入输出线径我们可以选择50mm2铜芯线。输入线缆规格：4*50mm2+1*25mm2
输出线缆规格：2*50mm2+1*25mm2
FR-UK3140电池连接线线径选择：
根据铜芯线载流量表FR-UK3140 UPS电池连接线线径我们可以选择25mm2多股铜芯软线。
FR-UK3140输入输断路器选择：
为了保证UPS输入输入断路器不会出现误动作，我们一般按UPS电源输入输出是大电流的1。3~1.5倍来选择。
输入断路器：145A*1.5=217A 因此可以选择250A/3P断路器
输出断路器：145A*1.5=217A 因此可以选择250A/2P断路器
蓄电池组断路器：100A*1.5=150A因此可以选择150A/1P直流断路器
计算方法及数据来源：
《科华UPS用户手册》、JGJ/T 《艾默生大功率UPS工程指导手册》、
《现代建筑电气设计指南》、
16-1992《民用建筑电气设计规范》、网络。
沈勋
2012年4月6日
