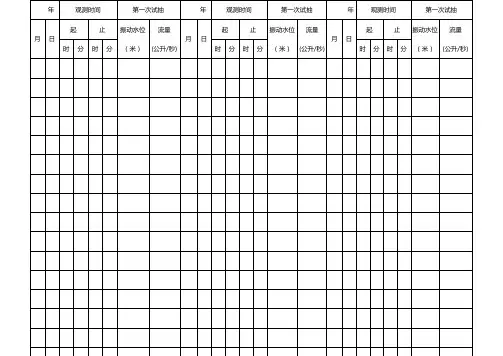

抽水试验观测记录表
海口地区 ZK19 号第④⑤层（试段）第落程抽水试验
观测者：地质员：检查员：
抽水试验观测记录表
海口地区 ZK19 号第④⑤层
（试段）第落程抽水试验
抽水试验主要技术要求 一、钻探技术要求： 1、抽水孔的孔位应由地质、钻探、测量人员共同在现场确定。 2、钻探完成后应及时测量孔（管）口高程及孔位坐标，孔内所有测深均应从一个固定点算起。 3、抽水孔应采用跟管法钻进，也可采用能保证抽水孔平直，孔身附近不受扰动，孔壁不被覆盖和堵塞的其他钻进方法。严禁采用泥浆和植物胶冲洗液钻进。 4、抽水孔孔径不宜小于200mm；过滤器直径不宜小于127mm，测压管内径不小于25mm。 5、取1-3组颗粒分析试验试样。 二、设备安装主要技术要求： 1、下过滤器前，应用清水将孔内泥质物质冲洗干净，详细记录过滤器各部分的规格和实际长度（其中沉降管长度宜为2-3m）和实际下入深度，并及时绘制抽水孔结构图。 2、采用包网过滤器。 3、抽水孔的测压管应固定在过滤器外壁上，与过滤器同步下入孔内，并应采取适当措施，保证过滤器处于居中位置下到孔内预定深度。 4、抽水孔过滤器骨架的空隙率不小于30%。 5、抽水时，应将抽出的水排至影响范围以外。 6、用水表测定流量前，应准确测定起始读数。 三、抽水试验： 1、采用单孔稳定流抽水试验，3次降深，以在抽水孔测压管内测得的降深为准，各次降深间的差值宜相等，降深宜从小到大，最小降深不宜小于0.5m。 2、试验前应对抽水孔进行清洗，直到水清、砂净、无沉淀时止。 3、洗孔后即可进行试验抽水，其降深宜逐渐增大，达到最大降深后的持续时间不应少于2h。抽水试验过程中，应观测抽水孔出水量及水位变化，检查抽水设备运行是否正常；确定稳定流抽水的最大降深。 4、正式抽水前，静水位观测应每30min观测一次，2h内变幅不大于2cm，且无连续上升或下降趋势时，即可视为稳定。
抽水试验规范 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
1、一般要求 .抽水试验是煤炭资源地质勘探的重要手段，其目的是研究含水层重要水文地质特征，取得含水层水文地质参数，评价含水层的富水性，并为预计矿井涌水量与对地下水综合利用的评价提供资料。 .抽水试验工作应在分析勘探区及邻区已有的水文地质资料的基础上，根据《煤炭资源地质勘探规范》的要求进行合理布置。对富水性不均一的含水层，应注意选择遇有漏（涌）水的地质勘探钻孔改作抽水试验孔。根据水文地质条件复杂程度、水量大小和设计目的，可分别选择单孔、群孔、孔组进行抽水试验。.抽水试验空必须编制施工设计书。内容包括：抽水试验任务及要求；试验含水层（段）的起、止深度；孔径大小、止水套管的直径及下入层位、下入深度以及止水方法；简易水文地质观测；所采用的抽水设备；抽水试验质量要求等。.抽水试验的段距应根据抽水的目的确定，以能分别获得各含水层（带）的水位、流量、水质、渗透性为原则。 .抽水试验层（段）的孔径一般不应小于100mm；下过滤器时，过滤管的直径不应小于108mm。观测孔的孔径不应小于75mm；下过滤器时，过滤管的直径不应小于73mm。 大口径（或孔组、群孔）抽水，其抽水层（段）的孔径一般不应小于200mm。孔深超过300m时，对于非大水矿区，其孔径可减小到168mm。 .抽水试验层（段）与隔离止水层（段）必须取芯，其采取率要求见表1。
抽、止水层（段）岩芯采取率表1 .抽水试验钻孔的孔斜要求，应严于《煤田地质勘探钻孔质量标准》的规定。使用深井泵抽水时，深井泵下放深度以上的钻孔段，其孔斜均不得超过2度。 .抽水试验钻孔与观测孔，一般应采取清水钻进。若必须采用泥浆时，在正式抽水前必须采用活塞洗井或空气压缩机反复抽洗或其它有效的洗井方法，使泥浆排出，至水澄清为止。 .抽水试验钻孔与观测孔的止水层（段）必须选择在岩石完整的隔水层（段）内，且应用可靠的方法检查止水效果，并作正式记录。 .抽水试验所抽放至孔外的水，若有可能重新渗入含水层时，必须有防渗漏措施，保证不抽循环水。 .过滤器应根据含水层的岩性、破碎程度及颗粒组份等情况选择。过滤器上的孔隙应分部均匀，孔隙率一般不小于25%。凡采用缠绕式或包扎式过滤器，其外 壁均应焊有肋条，肋条间距的选择应以能使滤网不接触过滤管为原则。 .施工设计书必须在钻孔施工前下达机组，并由水文地质人员向机组人员交待施工的质量要求、抽水试验的原则、记录方法及注意事项。
附表 1 供水井抽水试验水位观测记录表 抽水井编号： 2 深度(m)：80 静水位: 16.5 m 观测井编号： 1 深度(m)：50 静水位: 16.2 m 序时间间隔累计 抽水井 水位埋深 抽水井 水位降深 三角堰 水头高度 抽水流量气温水温 观测井 水位埋深 号月日时分min min m m cm m3·h1 ℃℃m 915800016.5 002216.515.8 10.50.518.0 1.5 1120.2 2216.517.0 20.5121 4.5 1120.2 2316.517.1 30.5 1.522.58.5 12 25.1 2316.517.2 40.52259.5 12 25.1 2316.518.2 50.5 2.52610.5 13 30.7 2316618.3 60.532711 13 30.7 23.516.618.5 70.5 3.527.512 13 30.7 23.516.618.5 80.5428.514 14 37.0 2416.618.5 91530.516 14 37.0 2416.518.5 101632.516 14 37.0 2416.518.5 111732.516 14 37.0 2416.518.7 121832.519 14 37.0 2416.518.7 1321035.519 14 37.0 2516.518.9 1421235.5 19 15 43.9 2516.518.9 1531535.522 15 43.9 2516.518.9 1652038.522 15 43.9 2516.518.9 1752538.522 15 43.9 2516.518.9 1853038.522 15 43.9 2516.518.9 19104038.523 15 43.9 2516.518.9 20105039.523 16 51.2 2616.520.1 21106039.523 16 51.2 2616.520.1 22157541.525 16 51.2 2616.520.1 23159041.525 16 51.2 2616.520.1 241510541.525 16 51.2 2616.520.1 251512041.525 16 51.2 2716.620.2 263015043.527 17 59.6 2716.620.2 273018043.527 17 59.6 2716.620.2 283021043.527 17 59.6 2716.520.2 293024045.529 17 59.6 2716.520.4 3060 300 45.529 17 59.6 2716.520.4 3160 360 45.529 17 59.6 2716.520.5 3260 420 4730.5 18 68.8 2716.520.5 3360 480 4730.5 18 68.8 2716.520.5 3460 540 4831.5 18 68.8 2716.520.5 35 60 600 4831.5 18 68.8 2616.620.5 36 60 660 4831.5 18 68.8 2516.620.5 3760 720 4831.5 18.1 70 2216.620.5 3860 780 49.5 33 18.1 70 22 16.5 20.5 3960 840 49.5 33 18.1 70 20 16.5 20.8 4060 900 49.5 33 18.1 70 20 16.5 20.8 注：水位埋深自固定点起算，固定点以井口为宜，抽水井水位其距地面高度为15m。 观测：蒋远奎记录：陈浩校核：王静
抽水试验规范 关于颁布《煤炭资源地质勘探抽水试验规程》的通知 （80）煤地字第638号 为了加强煤田水文地质勘探技术管理，提高基础工作质量，经调查研究和广泛征求意见，重新制定了《煤炭资源地质勘探抽水试验规程》、《煤炭资源地质勘探地表水、地下水长期观测及水样采取规程》、《煤田地质勘探钻孔简易水文地质观测规程》和《煤田水文地质测绘规程》（试行），现正式颁布执行。执行中如有问题和意见，请随时报部地质局。 中华人民共和国煤炭工业部 1980年6月 1、一般要求 1.1.抽水试验是煤炭资源地质勘探的重要手段，其目的是研究含水层重要水文地质特征，取得含水层水文地质参数，评价含水层的富水性，并为预计矿井涌水量与对地下水综合利用的评价提供资料。 1.2.抽水试验工作应在分析勘探区及邻区已有的水文地质资料的基础上，根据《煤炭资源地质勘探规范》的要求进行合理布置。对富水性不均一的含水层，应注意选择遇有漏（涌）水的地质勘探钻孔改作抽水试验孔。根据水文地质条件复杂程度、水量大小和设计目的，可分别选择单孔、群孔、孔组进行抽水试验。 1.3.抽水试验空必须编制施工设计书。内容包括：抽水试验任务及要求；试验含水层（段）的起、止深度；孔径大小、止水套管的直径及下入层位、下入深度以及止水方法；简易水文地质观测；所采用的抽水设备；抽水试验质量要求等。 1.4.抽水试验的段距应根据抽水的目的确定，以能分别获得各含水层（带）的水位、流量、水质、渗透性为原则。 1.5.抽水试验层（段）的孔径一般不应小于100mm；下过滤器时，过滤管的直径不应小于108mm。观测孔的孔径不应小于75mm；下过滤器时，过滤管的直径不应小于73mm。 大口径（或孔组、群孔）抽水，其抽水层（段）的孔径一般不应小于200mm。孔深超过300m时，对于非大水矿区，其孔径可减小到168mm。 1.6.抽水试验层（段）与隔离止水层（段）必须取芯，其采取率要求见表1。
抽水压水注水试验技术要求及记录表 格
抽水试验主要技术要求 一、钻探技术要求: 1、抽水孔的孔位应由地质、钻探、测量人员共同在现场确定。 2、钻探完成后应及时测量孔( 管) 口高程及孔位坐标, 孔内所有测深均应从一个固定点算起。 3、抽水孔应采用跟管法钻进, 也可采用能保证抽水孔平直, 孔身附近不受扰动, 孔壁不被覆盖和堵塞的其它钻进方法。严禁采用泥浆和植物胶冲洗液钻进。 4、抽水孔孔径不宜小于200mm; 过滤器直径不宜小于127mm, 测压管内径不小于25mm。 5、取1-3组颗粒分析试验试样。 二、设备安装主要技术要求: 1、下过滤器前, 应用清水将孔内泥质物质冲洗干净, 详细记录过滤器各部分的规格和实际长度( 其中沉降管长度宜为2-3m) 和实际下入深度, 并及时绘制抽水孔结构图。 2、采用包网过滤器。 3、抽水孔的测压管应固定在过滤器外壁上, 与过滤器同步下入孔内, 并应采取适当措施, 保证过滤器处于居中位置下到孔内预定深度。 4、抽水孔过滤器骨架的空隙率不小于30%。 5、抽水时, 应将抽出的水排至影响范围以外。 6、用水表测定流量前, 应准确测定起始读数。
三、 抽水试验: 1、 采用单孔稳定流抽水试验, 3次降深, 以在抽水孔测压管内测得的降深为准, 各次降深间的差值宜相等, 降深宜从小到大, 最小降深不宜小于0.5m 。 2、 试验前应对抽水孔进行清洗, 直到水清、 砂净、 无沉淀时止。 3、 洗孔后即可进行试验抽水, 其降深宜逐渐增大, 达到最大降深后的持续时间不应少于2h 。抽水试验过程中, 应观测抽水孔出水量及水位变化, 检查抽水设备运行是否正常; 确定稳定流抽水的最大降深。 4、 正式抽水前, 静水位观测应每30min 观测一次, 2h 内变幅不大于2cm, 且无连续上升或下降趋势时, 即可视为稳定。 5、 试验时抽水开始后的第5min 、 10min 、 15min 、 20min 、 30min 、 40min 、 50min 、 60min, 宜各观测一次动水位和出水量, 以后每隔30min 观测一次。 6、 动水位稳定标准: 采用地面离心泵和潜水电泵抽水时, 抽水孔的水位波动不应大于3cm; 采用空压机抽水时, 抽水孔的水位波动值不应大于10cm 。 7、 在抽水稳定延续时间内出水量稳定标准: 5%%100Q Q -＜平均出水量最小最大 Q , 且 出水量无持续增大或变小趋势。 8、 稳定延续时间不小于4小时。 9、 试验停止后, 立即观测恢复水位, 应在抽水停止后第1min 、
抽水试验规范 SANY GROUP system office room 【SANYUA16H-
1、一般要求1.1.抽水试验是煤炭资源地质勘探的重要手段，其目的是研究含水层重要水文地质特征，取得含水层水文地质参数，评价含水层的富水性，并为预计矿井涌水量与对地下水综合利用的评价提供资料。 1.2.抽水试验工作应在分析勘探区及邻区已有的水文地质资料的基础上，根据《煤炭资源地质勘探规范》的要求进行合理布置。对富水性不均一的含水层，应注意选择遇有漏（涌）水的地质勘探钻孔改作抽水试验孔。根据水文地质条件复杂程度、水量大小和设计目的，可分别选择单孔、群孔、孔组进行抽水试验。 1.3.抽水试验空必须编制施工设计书。内容包括：抽水试验任务及要求；试验含水层（段）的起、止深度；孔径大小、止水套管的直径及下入层位、下入深度以及止水方法；简易水文地质观测；所采用的抽水设备；抽水试验质量要求等。 1.4.抽水试验的段距应根据抽水的目的确定，以能分别获得各含水层（带）的水位、流量、水质、渗透性为原则。 1.5.抽水试验层（段）的孔径一般不应小于100mm；下过滤器时，过滤管的直径不应小于108mm。观测孔的孔径不应小于75mm；下过滤器时，过滤管的直径不应小于73mm。
大口径（或孔组、群孔）抽水，其抽水层（段）的孔径一般不应小于200mm。 孔深超过300m时，对于非大水矿区，其孔径可减小到168mm。 1.6.抽水试验层（段）与隔离止水层（段）必须取芯，其采取率要求见表1。 抽、止水层（段）岩芯采取率??????????????表1 1.7.抽水试验钻孔的孔斜要求，应严于《煤田地质勘探钻孔质量标准》的规定。使用深井泵抽水时，深井泵下放深度以上的钻孔段，其孔斜均不得超过2度。 1.8.抽水试验钻孔与观测孔，一般应采取清水钻进。若必须采用泥浆时，在正式抽水前必须采用活塞洗井或空气压缩机反复抽洗或其它有效的洗井方法，使泥浆排出，至水澄清为止。 1.9.抽水试验钻孔与观测孔的止水层（段）必须选择在岩石完整的隔水层（段）内，且应用可靠的方法检查止水效果，并作正式记录。 1.10.抽水试验所抽放至孔外的水，若有可能重新渗入含水层时，必须有防渗漏措施，保证不抽循环水。 1.11.过滤器应根据含水层的岩性、破碎程度及颗粒组份等情况选择。过滤器上的孔隙应分部均匀，孔隙率一般不小于25%。凡采用缠绕式或包扎式过滤器， 其外壁均应焊有肋条，肋条间距的选择应以能使滤网不接触过滤管为原则。
1、一般要求 .抽水试验是煤炭资源地质勘探的重要手段，其目的是研究含水层重要水文地质特征，取得含水层水文地质参数，评价含水层的富水性，并为预计矿井涌水量与对地下水综合利用的评价提供资料。 .抽水试验工作应在分析勘探区及邻区已有的水文地质资料的基础上，根据《煤炭资源地质勘探规范》的要求进行合理布置。对富水性不均一的含水层，应注意选择遇有漏（涌）水的地质勘探钻孔改作抽水试验孔。根据水文地质条件复杂程度、水量大小和设计目的，可分别选择单孔、群孔、孔组进行抽水试验。 .抽水试验空必须编制施工设计书。内容包括：抽水试验任务及要求；试验含水层（段）的起、止深度；孔径大小、止水套管的直径及下入层位、下入深度以及止水方法；简易水文地质观测；所采用的抽水设备；抽水试验质量要求等。 .抽水试验的段距应根据抽水的目的确定，以能分别获得各含水层（带）的水位、流量、水质、渗透性为原则。 .抽水试验层（段）的孔径一般不应小于100mm；下过滤器时，过滤管的直径不应小于108mm。观测孔的孔径不应小于75mm；下过滤器时，过滤管的直径不应小于73mm。 大口径（或孔组、群孔）抽水，其抽水层（段）的孔径一般不应小于200mm。孔深超过300m 时，对于非大水矿区，其孔径可减小到168mm。 .抽水试验层（段）与隔离止水层（段）必须取芯，其采取率要求见表1。 .抽水试验钻孔的孔斜要求，应严于《煤田地质勘探钻孔质量标准》的规定。使用深井泵抽水时，深井泵下放深度以上的钻孔段，其孔斜均不得超过2度。 .抽水试验钻孔与观测孔，一般应采取清水钻进。若必须采用泥浆时，在正式抽水前必须采用活塞洗井或空气压缩机反复抽洗或其它有效的洗井方法，使泥浆排出，至水澄清为止。
