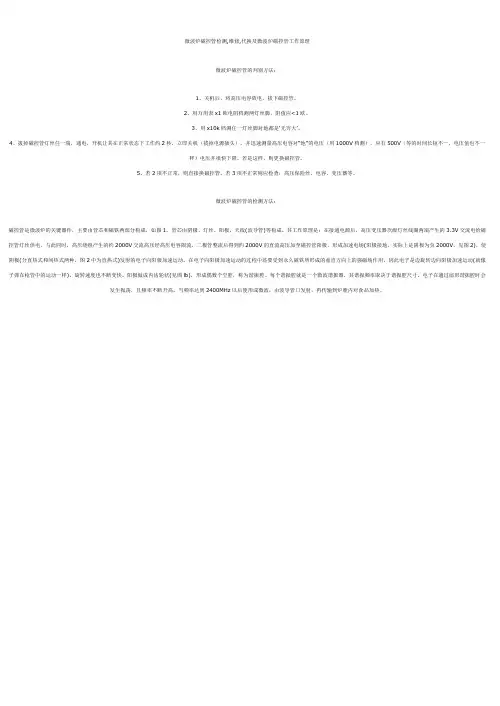

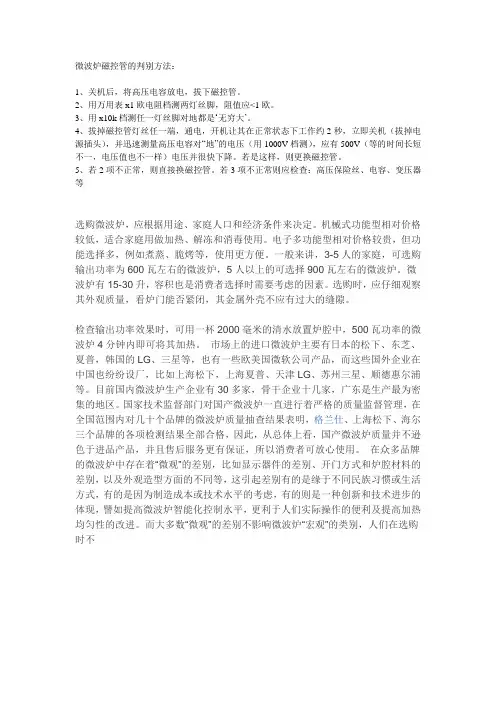

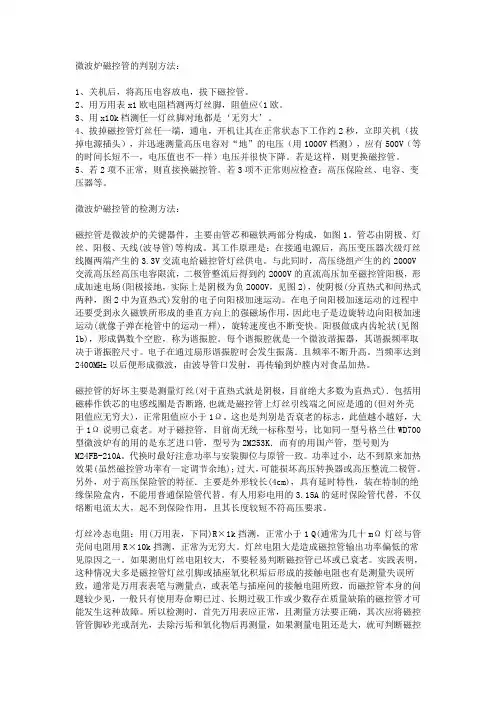

微波炉磁控管的判别方法：
1、关机后，将高压电容放电，拔下磁控管。
2、用万用表x1欧电阻档测两灯丝脚，阻值应<1欧。
3、用x10k档测任一灯丝脚对地都是…无穷大?。
4、拔掉磁控管灯丝任一端，通电，开机让其在正常状态下工作约2秒，立即关机（拔掉电源插头），并迅速测量高压电容对“地”的电压（用1000V档测），应有500V（等的时间长短不一，电压值也不一样）电压并很快下降。若是这样，则更换磁控管。
5、若2项不正常，则直接换磁控管。若3项不正常则应检查：高压保险丝、电容、变压器等。
微波炉磁控管的检测方法：
磁控管是微波炉的关键器件，主要由管芯和磁铁两部分构成，如图1。管芯由阴极、灯丝、阳极、天线(波导管)等构成。其工作原理是：在接通电源后，高压变压器次级灯丝线圈两端产生的3.3V交流电给磁控管灯丝供电。与此同时，高压绕组产生的约2000V交流高压经高压电容限流，二极管整流后得到约2000V的直流高压加至磁控管阳极，形成加速电场(阳极接地，实际上是阴极为负2000V，见图2)，使阴极(分直热式和间热式两种，图2中为直热式)发射的电子向阳极加速运动。在电子向阳极加速运动的过程中还要受到永久磁铁所形成的垂直方向上的强磁场作用，因此电子是边旋转边向阳极加速运动(就像子弹在枪管中的运动一样)，旋转速度也不断变快。阳极做成内齿轮状(见图lb)，形成偶数个空腔，称为谐振腔。每个谐振腔就是一个微波谐振器，其谐振频率取决于谐振腔尺寸。电子在通过扇形谐振腔时会发生振荡．且频率不断升高。当频率达到2400MHz以后便形成微波，由波导管口发射，再传输到炉膛内对食品加热。
磁控管的好坏主要是测量灯丝(对于直热式就是阴极，目前绝大多数为直热式)．包括用磁棒作铁芯的电感线圈是否断路,也就是磁控管上灯丝引线端之间应是通的(但对外壳阻值应无穷大)，正常阻值应小于1Ω。这也是判别是否衰老的标志，此值越小越好，大于1Ω说明已衰老。对于磁控管，目前尚无统一标称型号，比如同一型号格兰仕WD700型微波炉有的用的是东芝进口管，型号为2M253K．而有的用国产管，型号则为M24FB-210A。代换时最好注意功率与安装脚位与原管一致。功率过小，达不到原来加热效果(虽然磁控管功率有一定调节余地)；过大，可能损坏高压转换器或高压整流二极管。另外，对于高压保险管的特征．主要是外形较长(4cm)，具有延时特性，装在特制的绝缘保险盒内，不能用普通保险管代替。有人用彩电用的3.15A的延时保险管代替，不仅熔断电流太大，起不到保险作用，且其长度较短不符高压要求。
灯丝冷态电阻：用(万用表，下同)R×1k挡测，正常小于1 Q(通常为几十mΩ灯丝与管壳问电阻用R×10k挡测，正常为无穷大。灯丝电阻大是造成磁控管输出功率偏低的常见原因之一。如果测出灯丝电阻较大，不要轻易判断磁控管已坏或已衰老。实践表明，这种情况大多是磁控管灯丝引脚或插座氧化积垢后形成的接触电阻也有是测量失误所致，通常是万用表表笔与测量点，或表笔与插座问的接触电阻所致，而磁控管本身的问题较少见，一般只有使用寿命期已过、长期过载工作或少数存在质量缺陷的磁控管才可能发生这种故障。所以检测时，首先万用表应正常，且测量方法要正确，其次应将磁控管管脚砂光或刮光，去除污垢和氧化物后再测量，如果测量电阻还是大，就可判断磁控管不良。
灯丝开路大多是磁控管本身损坏，对此一般只好换新管，但少数磁控管灯丝开路是引线脱焊所致。修理时可将灯丝底座撬开，随后用钢丝钳子将引线和连接片夹紧，再用烙铁焊牢就可以了。
表1和表2分别示出部分常用进口磁控管主要技术参数和国产磁控管主要参数及参考代换型号，供维
修代换时参考。需要注意，国产磁控管在早期的国产微波炉中应用较多，近期则多用进口和合资产磁控管，其型号可能变动较大，有些早期磁控管已经或将要停产，所以购买时一定要问清能否代换。
最佳答案 一、微波炉使用常识 A、微波炉不要摆放在卧室，最好放在平稳、干燥、通风的地方。机体背部、顶部及两侧都应该留出大约10厘米的空隙以确保具有良好的通风环境。 B、微波炉里不能使用金属或者带有金属配件的容器，也不能使用木制或竹制器具。同时普通塑料容器由于遇热容易变形并容易污染食物、危害人体健康，因此也不能使用。这里建议大家最好使用耐热的玻璃或者是耐热陶瓷等专用器皿。 C、像是袋装食物需要在开启后放入容器内再放入微波炉内，而蛋类必须要打碎搅拌均匀后再放入微波炉内，否则可能会引起爆炸等事故发生。 D、切忌不能用微波炉加热牛奶，因为牛奶中的氨基酸经过微波炉加热后，通常会有一部分转变成对人体有害的物质。 E、加热食物一定要盛放在指定容器中，不能直接将食物放在微波炉内的玻璃转盘上。 F、拿取食物时应该使用适当的夹具，不要直接用手拿取以防烫伤。 G、用微波炉加热或解冻食物时间不应过长。如果忘记取出，食物在炉内存放时间超过2小时建议将其丢掉，以免食物中毒。 H、使用微波炉加热食物时要使用保鲜薄膜，这样可以将水汽封住使加热迅速均匀。在取出食物前可以将保鲜膜刺破以免粘到食物上。 I、不要使用微波炉油炸食品，因为高温油飞溅可能会导致明火出现，引起炉内起火。这时千万不要打开微波炉，而应先关闭电源，待火熄灭后再开门降温。 J、要注意微波炉内外的清洁卫生，这样能够更好的延长其使用寿命。 K、建议大家要习惯性检查微波炉门开启是否正常，如果异常就应该立刻停止使用并送到专业部门进行检修。这主要是因为如果微波炉的电磁外泄将会对人体造成永远不能治愈的烧伤。 L、当微波炉处于工作状态时，大家应该远离微波炉。 二、微波炉应该放置在何处 用户应该将微波炉放置在干燥、通风的地方，以更好的避免热气或水进到里面。 在掌握微波煮食的时间时，必须考虑以下的重要因素：
格兰仕微波炉的结构特点及原理常见故障及故障检修 微波炉作为现代厨房电器的新宠，越来越普及地走进干家万户。微波炉以其加热速度快，省电且无污染等特点，确实给人们的生活带来方便。目前市场上微波产品很多，但格兰仕微波炉一直是一枝独秀。 一、格兰仕微波炉型号的识别 二、微波炉结构特点和工作原理 微波炉主要由炉腔、炉门和控制电路等几部分组成。 3．控制电路：控制电路如图1所示，又分为低压电路，控制电路和高压电路三部分。 高压变压器次级绕组之后的电路为高压电路，主要包括：磁控管、高压电容器c、高压变压器T、高压二极管D。磁控管是微波炉的心脏，微波能就是由它产生并发射出来的。它的工作需要很高的脉动直流阳极电压和约3～4V的灯丝电压。由高压变压器及高压电容器、高压二极管构成的倍压整流电路为磁控管提供了满足上述要求的工作电压。 高压变压器初级绕组之前至微波炉电源入口之间的电路为低压，电路(也包括了控制电路)主要包括：保险管Fu、热断路器保护开关sw6、sw7、联锁开关swl～sw3、照明灯、定时器及功率分配器开关sw4、sw5、转盘电机M3和风扇电机M2等。 转盘电机与风扇电机为同步电机，即微波炉工作时转盘电机转动并带动玻璃转盘，风扇电机也同步转动，对磁控管及其它主要部件进行冷却。 三、并非微波炉故障的判别 对于微波炉在使用过程中出现的一些现象，有的用户因为对微波炉不太了解，常容易误认为微波炉出了故障。 1．跳闸 微波炉整机的功耗大，整个启动过程要比一般家电时间长，所以启动时的耗电为微波炉输入功率的5～6倍。微波炉的启动电流高时可达7A，工作电流在5A左右。而有的家庭配备的保护闸容量有限或敏感度过高，常因微波炉启动时的电流冲击而出现跳闸，因此最好应配备l0A以上的保护闸。另外，在使用微波炉加热食品时，最好不要同时打开电饭锅之类的大功率用电器具。 2．感觉声音大 微波炉工作时的声音主要来自风扇，而风痢转速的高低和声音的大小成正比。格兰仕微波炉采用高转速风扇电机，以提高对主机的冷却效果，延长磁控管及主机的使用寿命。由此可见，工作时只要声音平稳，没有杂音就是正常的。 3．机械式程控器微波炉工作时有间断的响声 微波炉的火力调整是通过继电器的间断工作来控制的，使磁控管有规则的间断工作，从而达到减小火力的目的。高火则是连续地产生高压，所以微波炉在高火以上的火力位置工作时，会出现有规律的声响，这也是一种正常现象。 4．微波炉工作时有漏风、漏光 根据微波具有的直线性和遇金属的折返性以及在均匀缝隙和均匀网孔的屏蔽特点，在微波炉生产过程中，门和腔体的结全缝隙，并不是控制得越小越好，而只要间隙在规定围，门四周的缝隙越均匀越好。这能使微波在腔体得到绝对的屏蔽。鉴于以上因素，由于冷却风扇的风压，有少量的风和光从结构缝中泄出是完全正常的。 四、常见故障的排除。 1．启动“三无”(无灯亮、无声音、无微波发射) 这一种现象往往是由多种原因造成的。首先检查电源插头与插座是否接触不良，如不是电源问题则检查下列几项容。(1)8A保险丝是否熔断，如是则调换新保险丝；(2)监控开关断不开，造成短路；(3)联锁开关未闭合或门钩断损而不能接触到联锁开关；(4)变压器初、次级
微波炉正确使用方法 1、在使用微波沪之前，应检查所用器皿是否适用于微波炉 (1)微波烹调时切勿使用金属网架及其它金属器皿，不应使用带金边、银边的 器皿，微波炉中通常使用陶瓷、耐热玻璃、耐热塑料等器皿。 (2)使用光波微波组合烹调时，切勿在金属网架上放置铝制或其它金属容器。 金属网架不应接近炉腔内壁，以防止打火。 (3)使用保鲜纸遮盖食物烹调时，请将保鲜纸一角摺上，使蒸汽可以排出。煮 好后将保鲜纸小心拆开，避免蒸汽灼伤。 2、烹调前应先放入转盘支撑及玻璃转盘，再将盛好食物的器皿放在玻璃转盘上 进行烹调。 3、烹调少量食物时，要多加观察，防止过热起火。不要用微波炉储存任何食物。 4、当食物在塑料、纸或其它可燃材料制成的简易容器中加热或烹调时，应随时 注意，防止起火。 5、从微波炉内拿出食物和器皿时，应当使用隔热手套，以免高温烫手。 6、使用烧烤、光波烹调时，炉内温度很高，故翻转食物应戴上隔热起火手套， 且切勿触碰内上板。 7、为防止玻璃转盘损坏，请遵守下列事项： (1)烹调完食物，应先待转盘冷却后再进行清洗。 (2)切勿将冰冷食品或冰冷器皿放置在炽热的转盘上。 (3)转盘的最大负载重量不能超过5公斤 8、如果微波炉因碰撞、跌落引起炉门、门封、铰链、外壳等发生损坏，请勿继 续使用，必须由专业维修人员检修后才可使用。 9、使用微波炉烹调食物时应注意： (1)切勿煮带壳蛋，压力会使蛋爆裂，应先将蛋打破，要用牙签刺破蛋黄、蛋 白数次。 (2)已煮好的汤圆、荷包蛋等，马上取出可能会因其内部液体沸腾爆破而溅伤 人体。应打开炉门后略搁置一会儿，再取出食物。 (3)烹调食物时不要把时间设置过长，因为煮食时间不足可继续，时间过长则 无法补救。 (4)烹调食谱所提供的是烹调的大约时间，影响烹调时间的因素有：依个人喜 好的煮食程度、食物的初温、形状的大小、份量和使用器皿的形状、大小以及食物的排列、遮盖、翻搅等。 (5)表面无孔的食物（如：蛋、板栗、土豆、香肠等），请去皮或在外皮上开 一裂缝或叉几个小孔，否则受热膨胀，可能发生爆裂。 (6)一般情况下不可用微波炉煎炸食物，除非使用质量可靠的特制微波煎碟。 (7)光波，烧烤烹调时，不可遮盖食物，因为食物需要直接吸收光波和烧烤的 热能。 10、微波炉停止使用时，应将炉门稍稍敞开，使炉腔内水蒸汽充分散发，有利 于腔体的保养。 11、在操作时也可参考微波炉机身上的《微波炉简明使用手册》。
微波炉工作原理 普通的微波炉能将电源插座输出的220V电压提升到3,000V以上，在一两分钟内安全地烹饪好食物。而且，我们还能通过透明的炉门观看食物烹饪过程。 微波炉的关键部件是磁控管（magnetron）。这个名字听起来像是某部科幻电影中的军事装备——这种先进真空管所产生的微波确实威力巨大，足够用于军用雷达（这也是研制磁控管的最初目的）。 微波炉不是用火焰或线圈产生的热量从外部加热食物，而是让微波穿透食物，水分子存在于大多数食物中。水分子的“两端”分别带有正电荷和负电荷。电场会使水分子的正电荷端指向同一个方向。微波电场的正、负极方向每秒钟转换49亿次，水分子也不停地随之转换方向。随着水分子不断转向，彼此发生碰撞，相互摩擦进而产生热量。陶瓷和玻璃容器中不含水分，因而不会发热，但变热的食物会通过热传导使它们变热。 变压器、二极管和电容器将民用电从220V提升到3,000V以上，通过导线将高压电送往磁控管。磁控管产生微波，微波由天线送出，经由波导管（waveguide）进入炉腔，炉腔的金
属腔壁不断反射微波。旋转的玻璃托盘会让食物均匀受热。一些型号的微波炉中没有玻璃托盘，但波导管端部有一个旋转小叶片，它能将微波完全散布开。 高压电被传送到阴极灯丝。灯丝变热后便会发射出电子，这些电子被外围带正电的阳极板吸引。一些大磁铁块施加的磁场使向外流动的电子云旋转。在旋转的过程中，电子云形成轮辐
状，从阳极板之间的每一个空腔中穿过。移动着的电子云“轮辐”将负电荷传递给空腔，此后负电荷又会在下一个“轮辐”到达之前流出空腔。负电荷的反复增减在空腔内产生出2.45千兆赫兹的振荡电磁场。磁控管上的天线以这一频率发生谐振，从其顶部尖端发射出微波——这和无线电传输天线的原理几乎一模一样。 微波炉正是利用微波的这些特性制作的。微波炉的外壳用不锈钢等金属材料制成，可以阻挡微波从炉内逃出，以免影响人们的身体健康。装食物的容器则用绝缘材料制成。微波炉的心脏是磁控管。这个叫磁控管的电子管是个微波发生器，它能产生每秒钟振动频率为24.5亿次的微波。这种肉眼看不见的微波，能穿透食物达5cm深，并使食物中的水分子也随之运动，剧烈的运动产生了大量的热能，于是食物"煮"熟了。这就是微波炉加热的原理。用普通炉灶煮食物时，热量总是从食物外部逐渐进入食物内部的。而用微波炉烹饪，热量则是直接深入食物内部，所以烹饪速度比其它炉灶快4至10倍，热效率高达80%以上。目前，其他各种炉灶的热效率无法与它相比。
波/微波+蒸汽 用来输入所需火力。 烹调时间最长可选择到99分99秒。 在烹调过程中，按【微波/微波+蒸汽】键可查询当前火力。各火力相应的显示符号及适用食物如下：
快速解冻 只需输入解冻食物所需的解冻时间，微波炉会自动从中高火至中低火再降至低火操作，烹调时间最长可选择到99分99秒。 光波/组合 按【光波/组合】键有3种光波烹调模式。 1.光波烹调 烹调时间最长可选择到99分99秒。 单一光波管发热，专门用于烹调薄块的肉类，如牛扒、猪扒、串烧、香肠或鸡翼等，也适合烧烘三文治等食物。 2.微波光波组合烹调1 烹调时间最长可选择到99分99秒。 30%时间微波输出，70%时间光波输出，光波效果最佳。 此功能适合烹调如海鲜、布丁等。 3.微波光波组合烹调2 烹调时间最长可选择到99分99秒。
55%时间微波输出，45%时间光波输出，微波煮食速度最快。适用于肉类、整只鸡、鸭、鹅等，可使其内部煮熟。 按重解冻 只需输入食物的重量，微波炉会自动选择解冻时间及火力。 按重解冻的重量范围为0.1千克-2.7千克。 按重解冻的食物范围一般是肉类、家禽类、海鲜类。 停止/取消 在设置程序时，按【停止/取消】键一次可取消已设程序，微波炉恢复为待机状态。 在烹调过程中，按【停止/取消】键一次可暂停烹调程序，再按【启动】键一次继续烹调，若连续按【停止/取消】键二次可取消当前烹调程序，微波炉恢复为待机状态。 设置童锁和解除童锁功能。 微波杀菌 微波杀菌功能可以对陶瓷类、塑胶类、玻璃类餐具，口罩类等物品杀菌，且注意不能对金属类餐具杀菌，杀菌前请将餐具表面的水渍抹干净，口罩要拧干。光波杀菌 光波杀菌功能可以对陶瓷类、金属类、玻璃类餐具等物品杀菌，且注意不能对塑料类餐具杀菌，杀菌前请将餐具表面的水渍抹干净。 预置
微波炉磁控管的判别方法： 1、关机后，将高压电容放电，拔下磁控管。 2、用万用表x1欧电阻档测两灯丝脚，阻值应<1欧。 3、用x10k档测任一灯丝脚对地都是…无穷大?。 4、拔掉磁控管灯丝任一端，通电，开机让其在正常状态下工作约2秒，立即关机（拔掉电源插头），并迅速测量高压电容对“地”的电压（用1000V档测），应有500V（等的时间长短不一，电压值也不一样）电压并很快下降。若是这样，则更换磁控管。 5、若2项不正常，则直接换磁控管。若3项不正常则应检查：高压保险丝、电容、变压器等。 微波炉磁控管的检测方法： 磁控管是微波炉的关键器件，主要由管芯和磁铁两部分构成，如图1。管芯由阴极、灯丝、阳极、天线(波导管)等构成。其工作原理是：在接通电源后，高压变压器次级灯丝线圈两端产生的3.3V交流电给磁控管灯丝供电。与此同时，高压绕组产生的约2000V交流高压经高压电容限流，二极管整流后得到约2000V的直流高压加至磁控管阳极，形成加速电场(阳极接地，实际上是阴极为负2000V，见图2)，使阴极(分直热式和间热式两种，图2中为直热式)发射的电子向阳极加速运动。在电子向阳极加速运动的过程中还要受到永久磁铁所形成的垂直方向上的强磁场作用，因此电子是边旋转边向阳极加速运动(就像子弹在枪管中的运动一样)，旋转速度也不断变快。阳极做成内齿轮状(见图lb)，形成偶数个空腔，称为谐振腔。每个谐振腔就是一个微波谐振器，其谐振频率取决于谐振腔尺寸。电子在通过扇形谐振腔时会发生振荡．且频率不断升高。当频率达到2400MHz以后便形成微波，由波导管口发射，再传输到炉膛内对食品加热。
磁控管的好坏主要是测量灯丝(对于直热式就是阴极，目前绝大多数为直热式)．包括用磁棒作铁芯的电感线圈是否断路,也就是磁控管上灯丝引线端之间应是通的(但对外壳阻值应无穷大)，正常阻值应小于1Ω。这也是判别是否衰老的标志，此值越小越好，大于1Ω说明已衰老。对于磁控管，目前尚无统一标称型号，比如同一型号格兰仕WD700型微波炉有的用的是东芝进口管，型号为2M253K．而有的用国产管，型号则为M24FB-210A。代换时最好注意功率与安装脚位与原管一致。功率过小，达不到原来加热效果(虽然磁控管功率有一定调节余地)；过大，可能损坏高压转换器或高压整流二极管。另外，对于高压保险管的特征．主要是外形较长(4cm)，具有延时特性，装在特制的绝缘保险盒内，不能用普通保险管代替。有人用彩电用的3.15A的延时保险管代替，不仅熔断电流太大，起不到保险作用，且其长度较短不符高压要求。
微波炉原理 概述 微波能量是由微波发生器产生的，微波发生器包括微波管和微波管电源两个部分。其中微波管电源（简称电源或微波源）的作用是把常用的交流电能变成直流电能，为微波管的工作创造条件。微波管是微波发生器的核心，它将直流电能转变成微波能。 微波管有微波晶体管和微波电子管两大类。微波晶体管输出功率较小，一般用于测量和通讯等领域。微波电子管种类很多，常用的有磁控管、速调管、行波管等。它们的工作原理不同、结构不同、性能各异，在雷达、导航、通讯、电子对抗和加热，科学研究等方面都得到广泛的应用。由于磁控管的结构简单、效率高、工作电压低、电源简单和适应负载变化的能力强，因而特别适用于微波加热和微波能的其他应用。磁控管由于工作状态的不同可分为脉冲磁控管和连续波磁控管两类。微波加热设备主要工作于连续波状态，所以多用连续波磁控管。 磁控管是一种用来产生微波能的电真空器件。实质上是一个置于恒定磁场中的二极管。管内电子在相互垂直的恒定磁场和恒定电场的控制下，与高频电磁场发生相互作用，把从恒定电场中获得能量转变成微波能量，从而达到产生微波能的目的。磁控管种类很多，这里主要介绍多腔连续波磁控管。 磁控管由管芯和磁钢（或电磁铁）组成。管芯的结构包括阳极、阴极、能量输出器和磁路系统等四部分。管子内部保持高真空状态。下面分别介绍各部分的结构及其作用。 1 阳极 阳极是磁控管的主要组成之一，它与阴极一起构成电子与高频电磁场相互作用的空间。在恒定磁场和恒定电场的作用下，电子在此空间内完成能量转换的任务。磁控管的阳极除与普通的二极管的阳极一样收集电子外，还对高频电磁场的振荡频率起
着决定性的作用。 阳极由导电良好的金属材料（如无氧铜）制成，并设有多个谐振腔，谐振腔的数目必须是偶数，管子的工作频率越高腔数越多。阳极谐振腔的型式常为孔槽形、扇形和槽扇型，阳极上的每一个小谐振腔相当于一个并联的2C振荡回路。以槽扇型腔为例，可以认为腔的槽部分主要构成振荡回路的电容，而其扇形部分主要构成振荡回路的电感。由微波技术理论可知，谐振腔的谐振频率与腔体的几何尺寸成反比。腔体越大其工作频率越低。于是，我们可以根据腔体的尺寸来估计它的工作频段。磁控管的阳极由许多谐振腔耦合在一起，形成一个复杂的谐振系统。这个系统的谐振腔频率主要决定于每个小谐振腔的谐振频率，我们也可以根据小谐振腔的大小来估计磁控管的工作频段。 磁控管的阳极谐振系统除能产生所需要的电磁振荡外，还能产生不同特性的多种电磁振荡。为使磁控管稳定的工作在所需的模式上,常用"隔型带"来隔离干扰模式.隔型带把阳极翼片一个间隔一个地连接起来,以增加工作模式与相邻干扰模式之间的频率间隔。 另外,由于经能量交换后的电子还具有一定的能量,这些电子打上阳极使阳极温度升高,阳极收集的电子越多(即电流越大),或电子的能量越大(能量转换率越低),阳极温度越高,因此,阳极需有良好的散热能力.一般情况下功率管采用强迫风冷,阳极带有散热片.大功率管则多用水冷,阳极上有冷却水套。 2 阴极及其引线 磁控管的阴极即电子的发射体,又是相互作用空间的一个组成部分。阴极的性能对管子的工作特性和寿命影响极大，被视为整个管子的心脏。 阴极的种类很多，性能各异。连续波磁控管中常用直热式阴极，它由钨丝或纯钨丝绕成螺旋形状，通电流加热到规定温度后就具有发射电子的能力。这种阴极具有加热时间短和抗电子轰击能力强等优点，在连续波磁控管中得到广泛的应用。
微波炉常见故障的维修和技巧 维修技巧微波炉的常见故障有：不启动、不加热、加热慢(火力不足)、转盘不转、间歇工作、有明火出现、火力不可调节等多种，下面分别予以介绍。维修中凡需拆开微波炉检查和修理，除另有说明和检查“不启动”故障的220V电源电压外，均是指在拔下电源插头、断电后，再将高压电容放电之后的情况下进行检修。 1.不启动不启动故障是指微波炉插上电源插头、关闭炉门后，旋转定时旋钮无炉子启动声响，转盘不转，炉子不能启动。不启动是微波炉最多见的故障之一，也是涉及电路面广，检查判断相对较难的一种故障。为了便于大家较快地了解和掌握判断及维修这种故障的方法和技巧，笔者以图1所示典型电路为例，将实践经验精心总结编制为如图2所示的故障判断维修详细流程图。大家可在维修中按图索骥，有序检查，通常很快便可找到故障所在。该图对维修其他故障也有触类旁通、启发思路的作用造成不启动故障常见主要原因有： 保险丝管F1熔断、过热熔断器sT断路、电源电路故障和安全连锁开关s1～s3不良或损坏。其中F1、sT和电源电路的故障判断和处理较为容易，下面还会提及，这里主要谈谈安全连锁开关的故障处理。s1、s2的问题大多引起不启动故障，监控连锁开关s3出问题主要造成开机烧保险丝管F1故障(保险丝管断后也就不能启动了)。例如：主连锁开关S1在炉门关闭时应接通，如果S1开路损坏，无论炉门开还是闭，微波炉都不能接通电源而启动。 通常s1、s2和s3都被装在工程塑料支架上，位置都已在制造中被固定，除硬性变动或固定塑料支架的螺丝松动外，一般不会发生位移，所以由位移而引起的不启动或开机烧保险丝管故障就比较少见。实践中较为多见的是连锁开关及开关触动杆(即炉门上的两个钩状塑杆，亦称门钩)、塑料支架上的开关触片损坏或不良。检查这些零部件时，只要拆下微波炉上盖，就能清楚地看到它们相互间的动作关系，可一边开、关炉门，一边观察它们的动作，若动作都正常，那就再查各开关本身是否正常。 由于s1～S3是为安全所设，而且动作频繁，因而厂商大都选用较耐用可靠的专用微动开关，在正常情况下可使用很长时间，但若开关本身质量欠佳或工作条件恶劣(如过度碰触等)，使用寿命就会明显缩短。如果开关因使用日久或上述原因而损坏，可以先拆开试修，若损坏严重无法修复，应更换新件。注意最好用原型号或可直代的配件若拟选代换件，应注意其外形尺寸是否合适，外形尺寸不符将不能正常装入机内的塑料支架上，要代换就很麻烦，甚至无法代换。此外，sl、s2与s3虽然外形基本相同，但开关功能不同，所以选购及安装时绝不可搞错。不少开关外壳上都标有电气符号，因此很易区分；若没有符号，可用万用表测量，搞清其是常开还是常闭开关和对应的引出端头就行了。 2．不加热 这种故障是指微波炉通电启动后食物不加热，但是一般炉灯能点亮，转盘也会转动。不加热故障主要是微波炉无微波输出所致。炉灯能点亮，转盘会转动，表明高压变压器之前的电路工作基本正常，如果功率控制开关s5也正常，那么故障范围就在高压变压器T及其之后的电路，主要原因只有两个：磁控管供电电路不工作和磁控管接触不良或损坏。 检修不加热故障时，注意不能与不启动故障相混淆。拆开机壳后，首先应排除功率控制开关s5断路的可能性，通常可用万用表测量，也可将功率控制开关s5两端临时短接后试机判断。然后检查高压电路的零部件及其连接端。由于该部分电路总共才4、5个零部件，因此即使逐个检查也很快，通常可先检查磁控管MAG的引脚和接插件间是否松动或接触不良，若正常，再依次检查高压二极管vD、高压电容器c、高压变压器T、磁控管及其相连的接插件和焊点，通常很快便可找到故障所在。实践表明，通常以高压二极管和高压变压器损坏
微波炉的工作原理： 微波炉的工作原理：1946年，斯潘瑟还是美国雷声公司的研究员。一个偶然的机会，他发现微波溶化了糖果。事实证明，微波辐射能引起食物内部的分子振动，从而产生热量。1947年，第一台微波炉问世。 顾名思义，微波炉就是用微波来煮饭烧菜的。微波是一种电磁波。这种电磁波的能量不仅比通常的无线电波大得多，而且还很有"个性"，微波一碰到金属就发生反射，金属根本没有办法吸收或传导它；微波可以穿过玻璃、陶瓷、塑料等绝缘材料，但不会消耗能量；而含有水分的食物，微波不但不能透过，其能量反而会被吸收。微波炉正是利用微波的这些特性制作的。微波炉的外壳用不锈钢等金属材料制成，可以阻挡微波从炉内逃出，以免影响人们的身体健康。装食物的容器则用绝缘材料制成。微波炉的心脏是磁控管。这个叫磁控管的电子管是个微波发生器，它能产生每秒钟振动频率为24.5亿次的微波。这种肉眼看不见的微波，能穿透食物达5cm 深，并使食物中的水分子也随之运动，剧烈的运动产生了大量的热能，于是食物"煮"熟了。这就是微波炉加热的原理。用普通炉灶煮食物时，热量总是从食物外部逐渐进入食物内部的。而用微波炉烹饪，热量则是直接深入食物内部，所以烹饪速度比其它炉灶快4至10倍，热效率高达80%以上。目前，其它各种炉灶的热效率无法与它相比。 而微波炉由于烹饪的时间很短，能很好地保持食物中的维生素和天然风味。比如，用微波炉煮青豌豆，几乎可以使维生素C一点都不损失。另外，微波还可以消毒杀菌。 使用微波炉时，应注意不要空"烧"，因为空"烧"时，微波的能量无法被吸收，这样很容易损坏磁控管。另外，人体组织是含有大量水分的，一定要在磁控管停止工作后，再打开炉门，提取食物。 使用微波炉的9个禁忌 1.忌用普通塑料容器：一是热的食物会使塑料容器变形，二是普通塑料会放出有毒物质，污染食物，危害人体健康。使用专门的微波炉器皿盛装食物放入微波炉中加热， 2.忌用金属器皿：因为放入炉内的铁、铝、不锈钢、搪瓷等器皿，微波炉在加热时会与之产生电火花并反射微波，既损伤炉体又加热不熟食物。 3.忌使用封闭容器：加热液体时应使用广口容器，因为在封闭容器内食物加热产生的热量不容易散发，使容器内压力过高，易引起爆破事故。即使在煎煮带壳食物时，也要事先用针或筷子将壳刺破，以免加热后引起爆裂、飞溅弄脏炉壁，或者溅出伤人。 4.忌超时加热：食品放入微波炉解冻或加热，若忘记取出，如果时间超过2小时，则应丢掉不要，以免引起食物中毒。 5.忌将肉类加热至半熟后再用微波炉加热：因为在半熟的食品中细菌仍会生长，第二次再用微波炉加热时，由于时间短，不可能将细菌全杀死。冰冻肉类食品须先在微波炉中解冻，然后再加热为熟食。 6.忌再冷冻经微波炉解冻过的肉类：因为肉类在微波炉中解冻后，实际上已将外面一层低温加热了，在此温度下细菌是可以繁殖的，虽再冷冻可使其繁殖停止，却不能将活菌杀死。已用微波炉解冻的肉类，如果再放入冰箱冷冻，必须加热至全熟。 7.忌油炸食品：因高温油会发生飞溅导致火灾。如万一不慎引起炉内起火时，切忌开门，而应先关闭电源，待火熄灭后再开门降温。 8.忌将微炉置于卧室，同时应注意不要用物品覆盖微波炉上的散热窗栅。 9.忌长时间在微波炉前工作：开启微炉后，人应远离微波炉或人距离微波炉至少在1米之外。 如何清除微波炉顽垢 微波炉用过后若不随即擦拭，很容易在内部结成油垢，所以只好用特别的招数除垢：将一个装有热水的容器放入微波炉内热两三分钟，让微波炉内充满蒸气，这样可使顽垢因饱含水分而变得松软，容易去除。 清洁时，用中性清洁剂的稀释水先擦一遍，再分别用清水洗过的抹布和干抹布作最后的清洁，如果仍不能将顽垢除掉，可以利用塑料卡片之类来刮除，千万不能用金属片刮，以免伤及内部。最后，别忘了将微波炉门打开，让内部彻底风干。 16、电磁炉必须配用铁制、不锈钢或搪瓷平底锅。电磁灶不能使用诸如玻璃、铝、铜等非铁磁性物质的锅具容器加热食品（这些非铁磁性物质是不会升温的）。且使用的铁制、不锈钢或搪瓷锅具底部直径不得小于12cm，底部凹凸不得大于2mm。（部分双层复合底锅不适用于电磁炉，购置时应注意。）
微波炉的使用方法 悬赏分：50 - 解决时间：2008-3-5 14:17 如何用“美的微波炉（KD23B-DA)”上的菜单按钮烹调？？？ 知道者请速速回复！！！必有重谢！ 提问者：招财使者 - 助理二级最佳答案 1.食物烹调 －－利用微波炉进行食物烹调既方便又快捷。在烹调过程中，微波以每秒24.5亿次的频率使食物中的极性分子（如水分子）震荡摩擦，产生分子热。同时，用微波炉加热不通过器皿等中间介质传递热量和耗散部分热量，且在微波能达到的食物的深度范围内，表里同时受热，因此烹调时间明显缩短，烹调速度快。例如蒸一只切鸡或烤一只鸭只需8分钟。 2.食物解冻 －－冷冻的食物很难在较短的时间里解冻，人们对此往往感到十分麻烦。微波炉能够很好解决这一问题。自然解冻的过程是由表及里进行的，速度慢。利用微波炉解冻，则可在微波所能达到的深度范围内表里同时受热解冻，速度快。微波炉从设计上保证了在解冻档解冻时，能最大限度地限制微生物繁殖，最大限度地保持食物原有的新鲜品味。 3.食物二次加热 －－这是一般消费者使用微波炉感到最实惠、最方便之处。对熟食、剩饭、方便食品、微波炉专用食品等进行再加热，只需几分钟或几十秒，即可加热，且保持原汁原味，加热中不用对食物搅拌，所以还能保持食物的原有形态。对于家里有老人、孩子的双职工，有了微波炉就可免去他们吃午饭不方便的担忧了。您可以事先将饭菜做好放在冰箱里，到时他们只需取出并放进微波炉加热几分钟即可食用。 4.食物干燥、脱水 －－可利用微波炉加热食品能大量蒸发水分的原理，对某此食物进行干燥或脱水处理。以达到防霉变或长期保存的目的。 5.食物保鲜－－ 对于剩菜，为防变质可同盛放的器皿一起经微波炉加热几分钟，冷却后再放入冰箱保存，可相对增加保鲜保质时间。 6.灭菌消毒－－ 试验表明，一定强度的微波能在1分钟内杀灭所有大肠杆菌；6分钟内杀灭沙氏菌、志贺氏菌、葡萄球菌和鼠伤寒沙门氏菌。当然，使用微波炉进行灭菌消毒，不能达到医学标准的杀灭程度，但用于一般家庭的灭菌消毒处理还是具有较好效果的。顺便说明，利用微波炉进行灭菌消毒，掌握好方法要领是很重要的。如对餐具消毒，应将其浸泡在水中或包裹在湿毛巾里进行；如对书籍消毒，最好在炉腔中同时放一杯水，且严格掌握加热时间，防止纸张焦黄；又如对衣物消毒，应在衣物上撒点水，即可提高消毒效果又可防止衣物烧焦。 微波食品弊大于利 （https://www.doczj.com/doc/29161712.html, 2003年11月21日 来源：） 在美国，90％以上的家庭拥有微波炉。微波炉既快又方便，经济实惠，是现代快节奏生活的理想烹
微波炉磁控管结构 微波炉磁控管结构 微波炉加热、烹饪食物所需的微波能量是由核心元件——磁控管产生的。目前广泛应用于微波炉的是连续波强迫风冷型磁控管，其基本结构剖视如图所示。由右图 可见，磁控管是由阴极(灯丝)、阳极、环形磁钢、耦合环、天线(即微波能量输出器)、散热器和灯丝插头等组成。其中阳极呈圆筒状，通常用铜材制成，筒中多个翼片将阳极分割成十几个扇形空间，每个扇形空间就是一个阳极谐振腔，其谐振频率即磁控管的工作频率，一般为2450MHz左右。在阳极的外壳嵌套了一对环形永久磁钢，磁钢形成的磁场用于控制阳极腔内的微波振荡能量。阳极输出的微波能量通过一根环状金属管(即耦合环)传送到天线，再由天线向炉内发送微波能，对食物进行加热。 磁控管的微波转换效率为70％左右，工作时其余30％左右的功率变成了热量，在管子上耗散，因功率大、温升较高，所以微波炉中都设置了冷却风扇，对磁控管进行强迫风冷散热，以防止过热损坏。 微波炉磁控管的灯丝工作电压一般为交流3．3V，电流10A左右；阳极(对阴极)电压为直流4000V左右。磁控管通电工作时，灯丝被加热，同时在阴极(灯丝)与阳极间形成高压电场，在电场作用下，阴极向阳极发射电子，阳极接收到电子而产生阳极电流。电子在到达每个扇形阳极谐振腔时，按其谐振频率振荡，同时因环形磁钢产生的恒定磁场垂直于高压电场方向，在该磁场作用之下，电子沿着阴极、阳极间的圆周空间作摆轮曲线运动，形成一个积聚能量的旋转电子云，并向阳极不断输送，从而在阳极上获得稳定的每秒振动频率约为24．5亿次的微波振荡能量。微波能量的大小主要取决于阳极电压的高低和磁场的强弱，由于环形磁钢的磁场强度恒定，故而微波输出功率主要与阳极电压相关。但若磁钢因故破裂或磁性明显衰退，就会引起磁控管输出功率减小，微波炉加热效果变差，出现加热慢、火力不足等故障，维修时一定要注意这方面的问题。磁控管工作时的动态导通内阻很小，阳极电压的波动对微波输出功率影响很大，这将明显影响微波炉的加热性能。为了避免因电源电
LG微波炉使用说明 微波炉禁忌 (1)忌用普通塑料容器： 一是热的食物会使塑料容器变形 二是普通塑料会放出有毒物质，污染食物，危害人体健康。 三是忌用金属器皿：因为放入炉内的铁、铝、不锈钢、搪瓷等器皿，微波炉在加热时会与之产生电火花并反射微波，既损伤炉体又不能加热食物。 四是忌使用封闭容器：加热液体时应使用广口容器，因为在封闭容器内食物加热产生的热量不容易散发，使容器内压力过高，易引起爆破事故。 五是忌用瓶颈窄小的瓶装食物：就算打开了盖亦因压力而膨胀，引致爆炸。 六是忌用半满开了盖的瓶装婴儿食物或原瓶放入炉内加热，以免瓶子破裂。 七凡竹器、漆器等不耐热的容器，有凹凸状的玻璃制品，均不宜在微波炉中使用。瓷制碗碟不能镶有金、银花边。使用专门的微波炉器皿盛装食物放入微波炉中加热。 (2)忌超时加热：食品放入微波炉解冻或加热，若忘记取出，如果时间超过2小时，则应丢掉不要，以免引起食物中毒。微波炉的加热时间要视材料及用量而定，还和食物新鲜程度、含水量有关。由于各种食物加热时间不一，故在不能肯定食物所需加热时间时，应以较短时间为宜，加热后可视食物的生熟程度再追加加热时间。否则，如时间太长，会使食物变得发硬，失去香、色、味，甚至产生毒素。按照食物的种类和烹饪要求，调节定时及功率（温度）旋钮，可以仔细阅读说明书，加以了解。 (3)忌将肉类加热至半熟后再用微波炉加热：因为在半熟的食品中细菌仍会生长，第二次再用微波炉加热时，由于时间短，不可能将细菌全杀死。冰冻肉类食品须先在微波炉中解冻，然后再加热为熟食。
(4)忌再冷冻经微波炉解冻过的肉类：因为肉类在微波炉中解冻后，实际上已将外面一层低温加热了，在此温度下细菌是可以繁殖的，虽再冷冻可使其繁殖停止，却不能将活菌杀死。已用微波炉解冻的肉类，如果再放入冰箱冷冻，必须加热至全熟。 (5)忌油炸食品：因高温油会发生飞溅导致火灾。如万一不慎引起炉内起火时，切忌开门，而应先关闭电源，待火熄灭后再开门降温。 (6)忌将微炉置于卧室，同时应注意不要用物品覆盖微波炉上的散热窗栅。 (7)忌长时间在微波炉前工作：开启微炉后，人应远离微波炉或人距离微波炉至少在1米之外。 (8)忌与其他电器共用同一插座，要用单一电源而且装接了地线的插座。 (9)忌用微波炉暖婴儿的牛奶，因为牛奶热得不均匀时，容易灼伤婴儿。另外会使牛奶的营养成分破坏。 (10)忌用微波炉去烘干衣服或者把硬化的指甲油煮软，以防起火。 (11)忌徒手去移出微波炉内的食物。盛器及盖子加热后往往积聚了蒸气，又会吸收食物的热气，而变得十分烫手，应该用防热手套或垫子，以防灼伤。 （12）不允许无含水食物放置微波炉内而使微波炉工作，这样会导致微波炉损坏。
第一章前言 1.1 项目背景 微波炉作为一种新型的厨具。它采用电磁感应电流（又称涡流）的加热原理打破了传统的明火烹调方式，微波炉的交变磁场是通过电子线路板组成部分来产生、当用含铁质锅具底部放置炉面时，锅具即切割交变磁力线的交变的电流（即涡流）在锅具底部金属部分产生，电磁感应电流使锅具铁分子无规则高速运动，其热能是因为分子相互碰撞、摩擦产生（故微波炉煮食的热源来自于锅具底部而不是微波炉本身发热传导给锅具，所以热效率要比所有饮具的效率均高出近1倍）来实现器具本身自行高速发热，用来加热和烹饪食物，从而达到煮食的目地。 1.2微波炉简介 1.2.1微波炉的基本工作原理 微波炉主要由交流进线电路、电源电路、LC振荡电路、功率控制电路、整流电路、EMC防护电路、滤波电路、同步电路、控制及显示电路、电压检测电路、锅具检测电路、过零检测电路、电流检测电路、主控CPU电路、高低压保护电路、IGBT模块等组成。图1.1为微波炉的工作原理框图
1.2.2微波炉的基本组成 1.加热部分：微波炉有搁板在锅体下面，也有励磁线圈。对锅体进行加热是根据电磁感应产生涡电流。 2.控制部分：主要有电源开关，功率选择钮，温度调节按钮等。由内部的控制电路来控制。 3.冷却部分：采用风冷的方式。炉身的侧面有进风口和出风口，内部有风扇。 4.电气部分：由整流电路、逆变电路、控制回路、继电器、电风扇等组成。 5.烹饪部分：主要包括各种炊具，供用户使用。 1.2.3微波炉的优缺点 微波炉作为一种新型的厨具，具有以下优点。 1.高效节能：微波炉降低了损耗，是因为其使锅具自身发热，大大提高了热效率，热效率可达到85%～99%，与传统加热方式不同，与电炉、液化气炉等炉具相比，节省了大量的能源。如图1.2所示 2.智能烹饪：智能控制是利用单片机进行，无须看管，具有定时预约功能，来实现自动烹饪的功能。 3.安全可靠：通过了国家安全验证，使用安全可靠。 4.环保卫生：锅具可实现自身发热，不会产生热辐射，并且不排放烟尘和一氧化碳等废气，使烹饪环境更加环保卫生。 5．携带方便：重量轻、体积小，便于携带。 但微波炉不仅会产生一定的电磁干扰在其工作时，而且其散热系统也会产生一定的噪声[2]。
微波炉磁控管参数 微波炉磁控管参数有阳极，阴极及其引线，能量输出器和磁路系统 1.阳极 阳极是磁控管的主要组成之一，它与阴极一起构成电子与高频电磁场相互作用的空间。在恒定磁场和恒定电场的作用下，电子在此空间内完成能量转换的任务。磁控管的阳极除与普通的二极管的阳极一样收集电子外，还对高频电磁场的振荡频率起着决定性的作用。 阳极由导电良好的金属材料（如无氧铜）制成，并设有多个谐振腔，谐振腔的数目必须是偶数，管子的工作频率越高腔数越多。阳极谐振腔的型式常为孔槽形、扇形和槽扇型，阳极上的每一个小谐振腔相当于一个并联的2C振荡回路。以槽扇型腔为例，可以认为腔的槽部分主要构成振荡回路的电容，而其扇形部分主要构成振荡回路的电感。由微波技术理论可知，谐振腔的谐振频率与腔体的几何尺寸成反比。腔体越大其工作频率越低。于是，我们可以根据腔体的尺寸来估计它的工作频段。磁控管的阳极由许多谐振腔耦合在一起，形成一个复杂的谐振系统。这个系统的谐振腔频率主要决定于每个小谐振腔的谐振频率，我们也可以根据小谐振腔的大小来估计磁控管的工作频段。 磁控管的阳极谐振系统除能产生所需要的电磁振荡外，还能产生不同特性的多种电磁振荡。为使磁控管稳定的工作在所需的模式上,常用"隔型带"来隔离干扰模式.隔型带把阳极翼片一个间隔一个地连接起来,以增加工作模式与相邻干扰模式之间的频率间隔。 另外,由于经能量交换后的电子还具有一定的能量,这些电子打上阳极使阳极温度升高,阳极收集的电子越多(即电流越大),或电子的能量越大(能量转换率越低),阳极温度越高,因此,阳极需有良好的散热能力.一般情况下功率管采用强迫风冷,阳极带有散热片.大功率管则多用水冷,阳极上有冷却水套。 2.阴极及其引线 磁控管的阴极即电子的发射体,又是相互作用空间的一个组成部分。阴极的性能对管子的工作特性和寿命影响极大，被视为整个管子的心脏。 阴极的种类很多，性能各异。连续波磁控管中常用直热式阴极，它由钨丝或纯钨丝绕成螺旋形状，通电流加热到规定温度后就具有发射电子的能力。这种阴极具有加热时间短和抗电子轰击能力强等优点，在连续波磁控管中得到广泛的应用。 此种阴极加热电流大，要求阴极引线要短而粗，连接部分要接触良好。大功率管的阴极引线工作时温度很高，常用强迫风冷散热。磁控管工作时阴极接负高压，因此引线部分应有良好的绝缘性能并能满足真空密封的要求。为防止因电子回轰而使阳极过热，磁控管工作稳定后应按规定降低阴极电流以延长使用寿命。 3.能量输出器 能量输出器是把相互作用空间中所产生的微波能输送到负载去的装置。能量输出装置的作用是无损耗，无击穿地通过微波，保证管子的真空密封，同时还要做到便于与外部系统相连接。小功率连续波磁控管大多采用同轴输出在阳极谐振腔高频磁场最强的地方。放置一个耦合环，当穿过环面的磁通量变化时，将在环上产生高频感应电流，从而将高频功率引到环外。耦合环面积越大耦合越强。
微波炉的电路原理图 这副微波炉电路原理图可以说是微波炉的核心 电路。对分析，维修微波炉至关重要。 具体元器件功能作用分析： F1 保险微波炉常用规格是8A。外形大 号。限制整机电流。比较特别的是当S1、S2，损坏，短接。S3 接通。烧断保险。防止微波炉未关闭炉门时候工作。 ST 热保护器。温度保护。一般安装在磁控管外壳上面。监控磁控管温度，防止温度过高损坏磁控管。 S4 定时器开关。在功率控制总成内。整个微波炉是否工作的总电源开关。有电路图分析可知道。炉灯是好的，旋动定时器。灯必须亮。否则功率控制定时器总成坏。
S1、S2 门锁监控开关。防止微波炉泄漏。当炉门关闭不严，有异物卡住的时候。微波部分不工作。 S3 连锁监控开关。当S1、S2，损坏，短接。S3 接通。烧断保险。防止微波炉未关闭炉门时候工作。 S4、S5 功率控制器内部两个独立开关。单独受控。在功率控制时，串联工作。 M1 火力力调节电机。M1、S4、S5 组成了功率控制总成。在元器件实物中，还有一个档位调节控制一起组成一个整体，通过M1、220v电压工作电机带动齿轮轮，通过凸轮控制S4、S5的通断。 M2 转盘电机， M3 风扇电机。由电路图可知，他们和大功率变压器初级L1 并联。也就是说他们和磁控管供电同时通断。同时工作，和停止。 L1 、L2、L3 组成了大功率升压变压器。L1大功率变压器初级接220V 交流。L2大功率变压器次级输出2000V左右交流高压。其一端接变压器铁芯，也就是外壳，一端单独接高压电容一端。L3 大功率变压器另外一组次级。输出4V左右的交流电压。给磁控管阴极灯丝供电。 C 高压电容。规格是1uf （有的0.91uf）耐压 2100V 交流。内部并联了一个10M欧姆的电阻。留意这样用万用表测量电容两端阻止时候，不是无穷大。而是10M欧姆。 VD 高压二级管。一端通过螺丝接微波炉金属外壳。一端通过插头接电容一端。 微波炉用高压二极管好坏的判断：微波炉用高压二极管工作环境：2000V交流工作环境。4000V反向耐压。普通万用表测量：正反向都不通，可能正常。正反向一方通了，一般会同时接通。确定坏。为啥这么说，高反压的二极管，正向用MF47 D500 指针表，DT9205 等内部电池电压额定9V. 就是正向也不可能导通。更不用说DT830 简易万用表，内部3V电池供电电压。初步判断：可以串接普通白织灯泡。在市电220V的电路 里面。亮度减半是好。不亮或者亮度和没有串接二级管之前一样——坏。 MAG 磁控管，是一个整体，两个插头接通外电路。外壳也是电路一端。是微波炉易损件。损坏需要整体更换。磁控管好坏的判断：磁控管好坏的判断是通过测量磁控管灯丝对外壳电阻实现的。具体步骤：一、断开于磁控管相连电路。（关机断电后，等一分钟让高压电容自然放电，然后拔下和磁控管相连的插头。）二、用万用表×1Ω电
微波炉磁控管原理与结构 磁控管是一种用来产生微波能的电真空器件。实质上是一个置于恒定磁场中的二极管。管内电子在相互垂直的恒定磁场和恒定电场的控制下，与高频电磁场发生相互作用，把从恒定电场中获得能量转变成微波能量，从而达到产生微波能的目的。 磁控管由于工作状态的不同可分为脉冲磁控管和连续波磁控管两类。 磁控管由管芯和磁钢（或电磁铁）组成。管芯的结构包括阳极、阴极、能量输出器和磁路系统等四部分。管子内部保持高真空状态。下面分别介绍各部分的结构及其作用。 1.阳极 阳极是磁控管的主要组成之一，它与阴极一起构成电子与高频电磁场相互作用的空间。在恒定磁场和恒定电场的作用下，电子在此空间内完成能量转换的任务。磁控管的阳极除与普通的二极管的阳极一样收集电子外，还对高频电磁场的振荡频率起着决定性的作用。 阳极由导电良好的金属材料（如无氧铜）制成，并设有多个谐振腔，谐振腔的数目必须是偶数，管子的工作频率越高腔数越多。 阳极谐振腔的型式常为孔槽形、扇形和槽扇型，阳极上的每一个小谐振腔相当于一个并联的2C振荡回路。以槽扇型腔为
例，可以认为腔的槽部分主要构成振荡回路的电容，而其扇形部分主要构成振荡回路的电感。 磁控管的阳极由许多谐振腔耦合在一起，形成一个复杂的谐振系统。这个系统的谐振腔频率主要决定于每个小谐振腔的谐振频率，我们也可以根据小谐振腔的大小来估计磁控管的工作频段。 磁控管的阳极谐振系统除能产生所需要的电磁振荡外，还能产生不同特性的多种电磁振荡。为使磁控管稳定的工作在所需的模式上,常用隔型带来隔离干扰模式.隔型带把阳极翼片一个间隔一个地连接起来,以增加工作模式与相邻干扰模式之间的频率间隔。 另外,由于经能量交换后的电子还具有一定的能量,这些电子打上阳极使阳极温度升高,阳极收集的电子越多(即电流越大),或电子的能量越大(能量转换率越低),阳极温度越高,因此,阳极需有良好的散热能力.一般情况下功率管采用强迫风冷,阳极带有散热片.大功率管则多用水冷,阳极上有冷却水套。 2.阴极及其引线 磁控管的阴极即电子的发射体,又是相互作用空间的一个组成部分。阴极的性能对管子的工作特性和寿命影响极大，被视为整个管子的心脏。 阴极的种类很多，性能各异。连续波磁控管中常用直热式阴极，它由钨丝或纯钨丝绕成螺旋形状，通电流加热到规定温度
