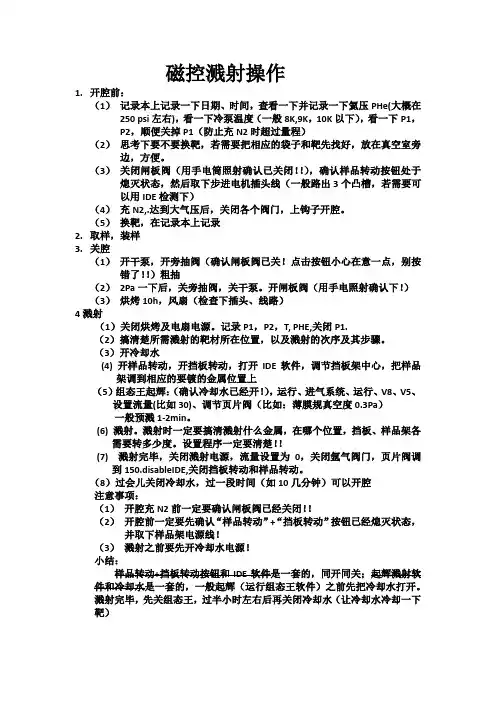

磁控溅射操作流程
1、开循环水（总阀、分子泵），放气（两个小金属片打开；旁抽阀；V6）放完气后关闭；
2、开总电源，开腔装样品，开机械泵，抽到10pa以下；
3、开电磁阀，抽到10pa以下，开分子泵（按下绿色start按钮，分子泵加速，显示为400）
时，关旁抽阀，再打开高阀；开溅射室烘烤，将电压调节至75V，烘烤时间为1h；
4、抽到1·10-4pa后，抽管道（缓慢打开V1截止阀，V2阀）；打开质量流量计电源，待示
数稳定后，将阀开关拨至“阀控”位置，再将设定旋钮向右调节至最大，待示数变为“0”
时，将阀门开关拨至“关闭”，同时将设定旋钮设定为0；
5、开气瓶（一定要确定阀开关处于“关闭”位置，调节分压阀数值约为0.1mp；待质量流
量计示数稳定后，将阀开关拨至“阀控”位置，调节到所需设定值，如20sccm；
6、开A靶、水冷盘、其他靶的循环水；
7、慢慢讲高阀回调，调节气压至1~3pa，起辉（开总控制电源、A靶射频电源、A靶），调
节功率至60w，（A靶处的tune、load先处于WN状态，要进行调节时，应调节至Auto），调节tune为50%，Load值为10%~20之间（调节后需调回WN状态）；再按R.F起辉；
8、将高阀门调至最外，待气压稳定之后预溅射15分钟，在此期间要对齿轮挡板进行定位（先
将小刚圈上提右转放下，然后向外旋转“马达”旁边的齿轮，直到听到“啪”的一声，最后左转上提小刚圈）；
9、打开电脑后面右边的三个电源开关，开电脑；
10、实验。调节好实验所需压强、功率、气体等，设置“样品位置”，“样品编号”，“挡板位
置”（样品位置以A靶为标准，样品编号即为此时位于A靶上方样品的编号，挡靶位置在装挡板时就已位于B靶处，所以挡板默认为B靶所在位置，所有参数、位置设定好后即可开始镀膜；
11、每次镀膜完，要对其参数进行设定—应用—运行，待齿轮旋转不动时，用机械手推动挡
板至B靶所在位置（上中下三孔对齐），—确定—两个360°—样品放在E靶—挡板放在B靶—开始。
12、镀膜结束。先关闭电脑，然后关闭R.F，将功率调节至0，依次关闭三个电源（最后关
总溅射电源），关闭气瓶总阀，调节气体质量流量计至最大，待其示数变小为零；关闭分压阀，待流量计示数变为零，关闭质量流量计，依次关闭V2、V1阀，随后关闭高阀，按分子泵Stop键，待其示数降为零，再关闭分子泵电源；
13、依次关闭电磁阀、溅射室机械泵、设备总电源，关闭所有循环水。
电脑中频治疗仪 定义： 应用频率1000～100000Hz的脉冲电流治疗疾病的方法，称为中频电疗法（medium fre-quency electrotherapy MFE）。注意事项： 1、治疗前应检查机器、电极、衬垫、导线是否完好，是 否能正常运转； 2、电极板应均匀接触皮肤； 3、两电极间无电阻时不可相碰，以防短路； 4、对烧伤疤痕，电极板可放置在瘢痕两侧； 5、如治疗部位有皮肤破损，应避开或处理后进行治疗； 6、告知患者治疗过程中应有的感觉，如有灼痛等不适情 况，要及时告知工作人员，立即将电流减小或停止治 疗； 适应症： 软组织伤、椎间盘突出症、周围神经损伤、骨性关炎、非细菌性慢前列腺炎、腱鞘炎、声带麻痹、运动后疲劳、坐骨神经痛、腹部、腰臀部脂肪堆积等。 禁忌症： 1、急性湿疹 2、出血倾向性疾病 3、恶性肿瘤 4、急 性炎症 5、局部金属异物 6、植入心脏起搏器 7、
孕妇下腹部 操作流程： 1．接通电源：电源线插好后，将电源开关放至ON，此时屏幕有显示，表示电源已接通。 2．连接好治疗线：治疗线的一端连接在A,B,C,D通道，另一端的小插头插入选好的电极板插孔内即可。 3．固定好电极板：在电极板的导电橡胶（黑色）上衬以浸湿的（冬天可用温水）无纺布（或湿纱布），再将电极 板固定在治疗部位（用绷带或沙袋），使电极板与皮肤 紧密接触。 4．选择治疗程序（处方）：按医嘱选择机内存储的调制中频治疗程序之一（处方见附录1）。 5．启动输出：按下“通道A”或“通道B”键，即可分别启动A通道或B通道， 6．输出点流调节：键盘上的“▲”和“▼”键是进行输出电流调节的。输出幅度按医嘱调节到感觉限（以刚达到 有感觉为限）、收缩限（以引起肌肉出现收缩为限）或 耐受限（以能够忍受的最大程度为限）。 7．停止输出：治疗结束后自动切断输出电流或按“通道A ▼”“通道B▼”键使输出电流调到零。 8．取下电极板：停止输出后，可将电极板从患者身上取下，这时整个治疗程序结束。若继续治疗下一个病人，可重
磁控溅射镀膜原理及工艺 摘要：真空镀膜技术作为一种产生特定膜层的技术，在现实生产生活中有着广泛的应用。真空镀膜技术有三种形式，即蒸发镀膜、溅射镀膜和离子镀。这里主要讲一下由溅射镀 膜技术发展来的磁控溅射镀膜的原理及相应工艺的研究。 关键词：溅射；溅射变量；工作气压；沉积率。 绪论 溅射现象于1870年开始用于镀膜技术，1930年以后由于提高了沉积速率而逐渐用于工业生产。常用二极溅射设备如右图。 通常将欲沉积的材料制成板材-靶，固定在阴 极上。基片置于正对靶面的阳极上，距靶一定距 离。系统抽至高真空后充入（10～1）帕的气体（通 常为氩气），在阴极和阳极间加几千伏电压，两极 间即产生辉光放电。放电产生的正离子在电场作 用下飞向阴极，与靶表面原子碰撞，受碰撞从靶 面逸出的靶原子称为溅射原子，其能量在1至几十 电子伏范围内。溅射原子在基片表面沉积成膜。 其中磁控溅射可以被认为是镀膜技术中最突出的 成就之一。它以溅射率高、基片温升低、膜-基结 合力好、装置性能稳定、操作控制方便等优点， 成为镀膜工业应用领域(特别是建筑镀膜玻璃、透 明导电膜玻璃、柔性基材卷绕镀等对大面积的均 匀性有特别苛刻要求的连续镀膜场合)的首选方 案。 1磁控溅射原理 溅射属于PDV（物理气相沉积）三种基本方法：真空蒸发、溅射、离子镀（空心阴极离子镀、热阴极离子镀、电弧离子镀、活性反应离子镀、射频离子镀、直流放电离子镀）中的一种。 磁控溅射的工作原理是指电子在电场E的作用下，在飞向基片过程中与氩原子发生碰撞，使其电离产生出Ar正离子和新的电子；新电子飞向基片，Ar正离子在电场作用下加速飞向阴极靶，并以高能量轰击靶表面，使靶材发生溅射。在溅射粒子中，中性的靶原子或分子沉积在基片上形成薄膜，而产生的二次电子会受到电场和磁场作用，产生E（电场）×B（磁场）所指的方向漂移，简称E×B漂移，其运动轨迹近似于一条摆线。若为环形磁场，则电子就以近似摆线形式在靶表面做圆周运动，它们的运动路径不仅很长，而且被束缚在靠近靶表面的等离子体区
编订：__________________ 单位：__________________ 时间：__________________ 高频电刀的操作流程和注意事项(正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-9053-19 高频电刀的操作流程和注意事项(正 式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 一电刀的结构和工作原理。 1.结构与配件由主机、电刀笔、脚控开关和回路电极（负极板）组成。 使用负极板的作用：可构成电流回路，同时降低极板处的电流密度，避免电流离开病人后返回高频电刀时继续对组织加热而灼伤病人。 2.工作原理利用475～480KHz高频电流在电刀的刀尖形成高温和放电，使组织快速脱水、分解蒸发，血液凝固，实现切割组织和凝血作用。 二使用电刀的禁忌症：安装心脏起搏器的病人禁止使用高频单极电刀或咨询心内科医生。三电刀安全使用的操作程序和注意事项 （一）首先评估病人是否适合使用电刀，根据手
术选择合适品牌的电刀，检查电源、电极线路有无断裂和金属线外露。 （二）选择并检查负极板：检查导线和夹头；选择大小形状合适的负极板（15Kg以下的小儿应选用婴幼儿极板），检查导电胶的粘附力。 （三）评估病人皮肤，选择合适的部位安装负极板并将极板插头连接至机器。 合适的安装部位：尽量靠近手术部位（但不少于15cm）的平坦的血管丰富的肌肉区；局部皮肤剔除毛发并保持清洁干燥；与手术部位不可左右交叉；距ECG 电极15cm；环路中不能有金属移植物、起搏器、心电图电极；极板的长边接近高频电流的来向。 不合适的安装部位：皮肤皱褶和骨性隆起、疤痕、脂肪较厚、身体负重部位、液体积聚部位。 安装负极板时要注意：极板和皮肤要紧密连接；保持极板平整，不能切割和折叠；消毒和冲洗时避免浸湿极板。 （四）连接电刀笔与机器，开机自检，显示负极
文件编号：TP-AR-L5496 There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party. （示范文本） 编制：_______________ 审核：_______________ 单位：_______________ 高频电刀的操作流程和 注意事项正式样本
高频电刀的操作流程和注意事项正 式样本 使用注意：该管理制度资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。材料内容可根据实际情况作相应修改，请在使用时认真阅读。 一电刀的结构和工作原理。 1.结构与配件由主机、电刀笔、脚控开关和 回路电极（负极板）组成。 使用负极板的作用：可构成电流回路，同时降低 极板处的电流密度，避免电流离开病人后返回高频电 刀时继续对组织加热而灼伤病人。 2.工作原理利用475～480KHz高频电流在电 刀的刀尖形成高温和放电，使组织快速脱水、分解蒸 发，血液凝固，实现切割组织和凝血作用。 二使用电刀的禁忌症：安装心脏起搏器的病人
禁止使用高频单极电刀或咨询心内科医生。三电刀安全使用的操作程序和注意事项 （一）首先评估病人是否适合使用电刀，根据手术选择合适品牌的电刀，检查电源、电极线路有无断裂和金属线外露。 （二）选择并检查负极板：检查导线和夹头；选择大小形状合适的负极板（15Kg以下的小儿应选用婴幼儿极板），检查导电胶的粘附力。 （三）评估病人皮肤，选择合适的部位安装负极板并将极板插头连接至机器。 合适的安装部位：尽量靠近手术部位（但不少于15cm）的平坦的血管丰富的肌肉区；局部皮肤剔除毛发并保持清洁干燥；与手术部位不可左右交叉；距ECG电极15cm；环路中不能有金属移植物、起搏器、心电图电极；极板的长边接近高频电流的来向。
高频电刀使用技术规范与操作流程 高频电刀是利用高频电流对人体组织进行切割、止血的一种高频大功率的电气设备。它具有止血快、出血少、术后恢复快等优点，广泛应用于临床，同时使用中也增加了安全隐患。近年来随着高频电刀及附件的发展，安全隐患已明显减少或避免，但如果未按规程进行操作，容易造成意外伤害。 一、基本构造 1. 单极电刀：主机，电刀笔，负极板，脚踏控制开关。 2. 双极电刀：主机，双极镊，脚踏控制开关。 二、工作原理 1. 单极电刀: 利用RF（Radio Frequency）射频原理，将高频和高压的电流，通过刀笔，作用到病患部位，利用刀笔尖端部位对所接触的组织产生的瞬间烧灼现象，以达到切割或凝血的效果。而作用到人体的电流，则必须经过回路负极板流回高频电刀内部，以形成完整的回路。 2. 双极电刀:通过双极镊子的两个尖端向机体组织提供高频电能，使双极镊子两端之间的血管脱水而凝固，达到止血的目的。 三、优点 1. 切割速度快、止血效果好、操作简单、安全方便。 2. 与传统采用机械手术刀相比，在临床上采用高频电刀可大大缩短手术时间，减少患者失血量及输血量，从而降低并发症及手术费用。
3. 与其他电外科手术器（如激光刀、超声刀、水刀、半导体热凝刀等）相比高频电刀适应手术范围广，容易进入手术部位，操作简便，性能价格比合理等优越性。 四、应用范围 1. 单极电刀:可同时进行切割和凝血,目前不仅广泛应用在直视手术中,如普通外科、心胸外科、五官科、妇产科、泌尿外科等临床外科,还可应用于各种内窥镜手术中,如腹腔镜、前列腺切镜、膀胱镜、宫腔镜等手术中;安装心脏起搏器的病人禁止或慎用单极电刀。 2. 双极电刀:主要是凝血功能,切割功能基本没有,适用于精细组织和部位的手术,如神经外科的各类手术及整形外科、耳鼻喉科和骨科的颈椎、腰椎、脊髓手术,并适用于安装心脏起搏器的病人。 五、操作流程 1、单极电刀： （1）连接电源线，负极板线路。 （2）负极板粘贴于患者肌肉丰富的合适部位。 （3）开机自检，根据手术选择合适的输出功率。 （4）连接电刀笔线路，使用手控或脚控开关。 （5）选择切割方式，根据手术需要调节切割功率和凝血功率. 。 第2 / 5页（6）使用完毕，将数字键值调到最低值，先关主机电源开关,再拔电源插头。.
红外线照射治疗 红外线照射使人体皮肤、皮下组织产生温热效应。经机体经络的传导，达到行气活血、温中散寒、消肿散结为目的一种技术操作。 1.评估 1.1当前主要症状、临床表现及既往史. 1.2患者体质及红外线照射处的皮肤情况. 1.3心理状况 2.目标 2.1缓解痹症（类风湿关节炎、骨关节炎等）、寒湿性腰痛、肩凝症、颈椎病等症状. 2.2用于疥疮肿痛、结块肿块、伤口愈合、伤口轻度感染促进感染消散等治疗。. 3.禁忌症 3.1有出血倾向、高热、活动性肺结核者. 3.2局部血循障碍有严重动脉硬化、闭合性脉管炎，较明显的毛细血管或血管扩张部位一般不用红外线照射。 4.告知 4.1治疗时患者不得移动体位，以防止烫伤。 4.2照射过程中如有感觉过热、心慌、头晕等反应时，需立即告知工作人员。 4.3照射部位光线如射及眼时，应用毛巾遮盖双眼。 5.物品准备 红外线治疗仪、大毛巾、接线板、屏风等 6.操作程序 6.1备齐物品，携至床旁，做好解释，核对医嘱。连接红外线治疗仪电源及打开开关，检查 红外线治疗仪性能及导线连接是否正常。 6.2取合理体位，暴露照射部位，注意保暖。 6.3将红外线治疗仪灯移至照射部位的上方或侧方，距离患部20-60cm，可根据灯的大小和 患者的感觉随时调整。 6.4红外线通电后3～5分钟，应询问患者的温热感是否适宜。每次照射15～30分钟。 6.5治疗中要经常询问患者感觉和观察局部反应，随时调整灯距，防止烫伤，及时处理异常 情况。 6.6操作完毕，关闭红外线治疗仪，检查局部皮肤，拭去局部汗水，协助患者衣着，整理床 单位，安排舒适体位。 6.7清理用物，做好红外线治疗时间护理记录并签名。 7.护理及注意事项 7.1使用时严禁触摸照射头网罩内的治疗板和其它几件，以免被烫伤或引起触电事故。 7.2请勿让儿童和神志不清者使用或接近加热头。 7.3患部有温热感觉障碍或照射新鲜的瘢痕部位、植皮部位时，应用小剂量，并密切观察局 部反应，以免发生灼伤； 7.4照射结束后嘱患者应在室内休息10～15分钟后方可外出。
磁控溅射与真空技术 溅射时打火放电 1、可能靶材表面脏。 在低功率下长时间空溅，把靶材表面杂志打掉。然后慢慢加大功率。 2、靶与地之间有导电颗粒，导致高压下放电打火。 3、电源柜有问题，建议调换电源柜再观察。 扩散泵的常见故障及原因 由于真空设备长期运转及其它一些因素的影响，扩散泵的性能可能会逐渐变坏，现将使用中经常出现的一些问题如述如下; 1)极限真空变低，原因： a.系统中有渗漏； b.系统太脏； c.泵油污染； d.加热功率不够； e.冷却水不足； f.过量或过冷的冷却水； g.前级压力高；检查密封性能及前级管道是否有泄漏现象； h.快冷管内有水。 2) 抽气较慢，原因： a.加热功率低； b.油量不足； c.喷帽安装位置不当或受损。
3)进口压力波动，原因： a.加热器输入功率不当； b.油脱气； c.扩散泵进口前面系统有渗漏。 4)工作腔污染大，原因： a.前级压力高； b.在高于10-1Pa压力下长期工作； c.系统操作有误。 5) 返油率过大，原因： a. 顶喷嘴帽松动，间隙过大； b. 加热功率不对； 真空系统上测量规管座位置安排应遵循如下原则 ①不能将测量规管放在密封面较多的地方。因为每一个密封面都不可能保证绝对不漏气，密封面集中之处，必然是容易漏气的地方，测量值可能不准。 ②规管内壁各处，必须保证真空卫生。否则会造成测量不准。 ③规管应尽量接在靠近被测量的地方，以减少测量误差。 扩散泵的结构示意图和工作原理 当扩散泵油被电炉加热时，产生油蒸气沿着导流管经伞形喷嘴向下喷出。因喷嘴外面有机械 泵提供的真空（Pa），故油蒸气流可喷出一长段距离，构成一个向出气口方向运动 的射流。射流最后碰上由冷却水冷却的泵壁凝结为液体流回蒸发器，即靠油的蒸发喷射凝结重复循环来实现抽气。由进气口进入泵内的气体分子一旦落入蒸气流中便获得向下运动的动量向下飞去。由于射流具有高流速（约200m/s），高的蒸气密度，且扩散泵油分子量大（300～500），故能有效地带走气体分子。气体分子被带往出口处再由机械泵抽走。
微波疗法操作流程 核对医嘱、姓名、床 评估患者病情，解 准备用物：理疗机75的乙醇，棉签 再次核对患者姓名、床号、治疗卡、解释、取合适应体
整理床单位，清洁用物，洗手，记录，健康宣教 一、流程说明 1、打开主电源开关； 2、将电极放到治疗部位； 3、用输出设定开关调节输出； 4、通过治疗时间开关设定治疗时间；如果需要连续治疗模式，按下辐射时间设定开关，这样辐射时间指示器将显示“字母C”。如果需要间歇治疗模式，用辐射时间设定开关和暂停时间设定开关设定辐射和暂停时间。如果需要3D模式，按下3D模式开关约2秒多钟即可设定3D治疗模式。按下治疗开关/停止开关，输出水平指示器亮起，电极开始微波辐射。 、治疗结束时，报警声响起，微波停止辐射。5． 6、治疗结束后，关闭主电源开关。 微波治疗技术操作标准
二、注意事项：、勿打开该仪器的盖板，仪器内部有高压电危险。1 、将地线接地。2 、不要与其他仪器设备共用一个电源插座。3 、不要用力弯折，绞搓或拽拉电极线。4、应注意避免在接受微波能量辐射的组织区域内有任何金属物。尤其是植入组5 织内的心脏、起搏器和金属物；6 三、禁忌症：、局部缺血器官，动脉粥样硬化静脉栓塞，深部器官静脉栓2、恶性肿瘤；1 塞；5、血友病；3、肺结核病；4、水肿；岁以下儿童慎用；8、怀孕妇女和3、眼睛及生殖器；6、无痛感区域；7 、植入心脏起搏器的患者；、皮肤感觉丧失；11 109、骨骼之隆起部位；四、保养注意：
1、防潮、防尘； 2、每天治疗结束时，应切断电源； 3、定期检查仪器线路；、定期检查仪器部件。4 五、操作并发症预防及处理1、灼伤皮肤 灼伤皮肤与辐射器是否紧贴皮肤无关，它只取决于微波能量密度的大小。在正常情况下，当治疗部位感觉过热时，使用者应移开辐射器，将微波输出功率调小后，再继续治疗。治疗部位有严重血循环障碍，感温迟钝丧失者慎用。 2、对眼睛进行照射可引起眼睛损伤，甚至造成视力完全丧失 禁止对眼睛进行照射，微波可引起眼睛损伤，眼睛是人体对微波比较敏感和易受伤害的器官。． 3、男性生殖器受微波辐射的损害后，通常会产生暂时性不育现象，辐射量过大，会引起永久性不育。 微波对睾丸的损害也比较大。睾丸是人体对微波热效应的又一敏感器官。在微波辐射作用下即使睾丸的温升达到10摄氏度到20摄氏度。皮肤虽没有感到很痛，但男性生殖机能在不知不觉中已受到微波辐射的损害，故应避开生殖器部位。
高真空磁控溅射镀膜系统介绍 1.设备简介 ●名称：高真空磁控溅射镀膜系统 ●型号：JGP560 ●极限真空：6.60E-05 Pa ●最高可控可调温度：500℃（1个样品位） ●3个靶位，8个样品位 2.真空简介 ●真空是一种不存在任何物质的空间状态，是一种物理现象。在“真空” 中，声音因为没有介质而无法传递，但电磁波的传递却不受真空的影响。 事实上，在真空技术里，真空系针对大气而言，一特定空间内部之部份 物质被排出，使其压强小于一个标准大气压，则我们通称此空间为真空 或真空状态。1真空常用帕斯卡（Pascal）或托尔（Torr）做为压力的单 位。目前在自然环境里，只有外太空堪称最接近真空的空间。 ●我国真空区域划分为：粗真空、低真空、高真空、超高真空和极高真空。 ●高真空的获得 油扩散泵的结构
●真空镀膜 ●真空镀膜实质上是在高真空状态下利用物理方法在镀件的表面 镀上一层薄膜的技术，它是一种物理现象。 ●真空镀膜按其方式不同可分为真空蒸发镀膜、真空溅射镀膜和现 代发展起来的离子镀膜。 3.磁控溅射镀膜原理介绍 ●磁控溅射法是一种较为常用的物理沉积法。磁控溅射是在真空室中，利
用低压气体放电现象，使处于等离子状态下的离子轰击靶表面，并利用环状磁场控制辉光放电，使溅射出的粒子沉积在基片上。磁控溅射可以方便地制取高熔点物质的薄膜，在很大面积上可以制取均匀的膜层。 ●磁控溅射工艺流程 在镀膜过程中，工艺的选择对薄膜的性能具有重要的影响，根据磁控溅射技术原理，结合设备的实际应用，制定工艺流程如图1 ●膜层的要求 磁控溅射膜层的沉积是物理气相沉积。膜层厚度范围为nm～μm数量级，膜厚＜550nm，对光有干涉作用，属于薄膜范畴，通常称薄膜技术。 太阳能集热管内管外壁镀膜是采用属于物理气相沉积技术的磁控溅射镀获得太阳光谱选择吸收薄膜。 ●磁控溅射镀 磁控溅射镀特点 溅射速率高，沉积速率高 磁控溅射阴极源是一个较为理想的可控源，沉积的膜层厚度与溅射源的功率或放电电流有较好的线性相关性，所以有较好的可控性， 能较好地实现批量生产产品的一致性和重复性。 溅射源采用靶材有广泛的选择性和组合性 溅射源可较理想地置于真空室内长时间稳定工作，获得纯正的膜层，确保膜层质量。
红外线治疗仪操作规程 一、评估和观察要点 1.评估患者病情，意识状态，合作程度及腹部伤口，会阴伤口皮肤情况。 2.治疗前明确治疗部位，检查局部皮肤情况，注意有无疤痕或知觉异常情况，局部有膏药或敷料等应去除。 3.治疗中要经常询问患者感觉和观察局部反应，随时调整灯距，防止烫伤，及时处理异常情况。 二适应症 适用于痹症（风湿性关节炎、类风湿性关节炎、冠心病、心绞痛）、寒湿性腰痛、胃脘痛（虚寒证、寒凝症）、颈椎病、痛经、慢性支气管炎、慢性前列腺炎、中风后遗症、疥疮肿痛、结块肿块、伤口愈合、骨质增生、伤口轻度感染促进感染消散等治疗。 三. 操作流程： 携用物至床旁→查对→解释操作的目的，方法→连接红外线治疗仪电源→打开电源开关→检查红外线治疗仪性能及导线连接是否正常→ 患者取舒适体位，裸露照射部位→检查红外线照射部位对温热感是否正常将灯移至照射部位的上方或侧方，距离一般如下：功率500W以上， 灯距应在50～60cm以上；功率250～300W，灯距在30～40cm；功率
200W以下，灯距在20cm左右→交待注意事项（应用局部时，红外线通电后3～5分钟，应询问患者的温热感是否适宜，红外线每次照射15～30分钟，每日1～2次）→手消～记录红外线治疗时间。 停红外线治疗仪时：先向患者解释说明，取得合作→关闭电源→整理导联线，清洁、红外线治疗仪，防尘保护→手消→清洁消毒腹部伤口皮肤，更换敷料→协助患者穿衣→整理床单元及用物，红外线治疗仪。 四.注意事项 （1）使用前或长期放置使用应检查导线有无破损现象，如导线有破损现象，必须更换后才能使用。 （2）治疗器使用的电源插座，必须是有可靠接地线的三孔电源插座。 （3）使用时严禁触摸照射头网罩内的治疗板和其它几件，以免被烫伤或引起触电事故。 （4）请勿让儿童和神志不清这操作使用或接近加热头。 （5）首次或较长时间，照射头可能出现冒白气（烟）的现象，这是照射头保温材料吸潮所至，待预热一段时间后会自行消失。 （6）治疗器出现损伤或故障时，请勿自行带电修理，可与本公司或当地销售部门及指定维修部门联系维修。 （7）红外线治疗时患者不能移动体位，一防止烫伤。 （8）红外线照射过程中如有感觉过热、心慌、头晕等反应时，需立即告知工作人员。
磁控溅射镀膜简介 溅射薄膜靶材按其不同的功能和应用可大致分为机械功能膜相物理功能膜两大类。前者包括耐摩、减摩、耐热、抗蚀等表面强化薄膜材料、固体润滑薄膜材料, 后者包括电、磁、声、光等功能薄膜材料靶材等, 具体应用在玻璃涂层(各种建筑玻璃、ITO透明导电玻璃、家电玻璃、高反射后视镜及亚克力镀膜), 工艺品装饰镀膜, 高速钢刀具镀膜, 切削刀具镀膜, 太阳能反光材料镀膜, 光电、半导体、光磁储存媒体、被动组件、平面显示器、微机电、光学组件、及各类机械耐磨、润滑、生物医学, 各种新型功能镀膜(如硬质膜、金属膜、半导体膜、介质膜、碳膜、铁磁膜和磁性薄膜等) 采用Cr，Cr-CrN等合金靶材或镶嵌靶材，在N2,CH4等气氛中进行反应溅射镀膜，可以在各种工件上镀Cr,CrC,CrN等镀层。纯Cr的显微硬度为425～840HV，CrN为1000～350OHV，不仅硬度高且摩擦系数小，可代替水溶液电镀铬。电镀会使钢发生氢脆、速率慢，而且会产生环境污染问题。 用TiN，TiC等超硬镀层涂覆刀具、模具等表面，摩擦系数小，化学稳定性好，具有优良的耐热、耐磨、抗氧化、耐冲击等性能，既可以提高刀具、模具等的工作特性，又可以提高使用寿命，一般可使刀具寿命提高3～10倍。 TiN，TiC，Al2O3等膜层化学性能稳定，在许多介质中具有良好的耐蚀性，可以作为基体材料保护膜。溅射镀膜法和液体急冷法都能制取非晶态合金，其成分几乎相同，腐蚀特性和电化学特性也没有什么差别，只是溅射法得到的非晶态膜阳极电流和氧化速率略大。
在高温、低温、超高真空、射线辐照等特殊条件下工作的机械部件不能用润滑油，只有用软金属或层状物质等固体润滑剂。常用的固体润滑剂有软金属(Au,Ag,Pb,Sn等)，层状物质(MoS2，WS2，石墨，CaF2，云母等)，高分子材料(尼龙、聚四氟乙烯等)等。其中溅射法制取MoS2膜及聚四氟乙烯膜十分有效。虽然MoS2膜可用化学反应镀膜法制作，但是溅射镀膜法得到的MoS2膜致密性好，附着性优良。MoS2溅射膜的摩擦系数很低，在0.02～0.05范围内。MoS2在实际应用时有两个问题:一是对有些基体材料如Ag,Cu,Be等目前还不能涂覆;二是随湿度增加，MoS2膜的附着性变差。在大气中使用要添加Sb2O3等防氧化剂，以便在MoS2表面形成一种保护膜。 溅射法可以制取聚四氟乙烯膜。试验表明，这种高分子材料薄膜的润滑特性不受环境湿度的影响，可长期在大气环境中使用，是一种很有发展前途的固体润滑剂。其使用温度上限为5OoC，低于-260oC时才失去润滑性。 MoS2、聚四氟乙烯等溅射膜，在长时间放置后性能变化不大，这对长时间备用、突然使用又要求可靠的设备如防震、报警、防火、保险装置等是较为理想的固体润滑剂。 内容来源：宝钢代理商https://www.doczj.com/doc/2912083364.html, 欢迎多多交流！！！
行业资料：________ 高频电刀的操作流程和注意事项 单位：______________________ 部门：______________________ 日期：______年_____月_____日 第1 页共8 页
高频电刀的操作流程和注意事项 一电刀的结构和工作原理。 1.结构与配件由主机、电刀笔、脚控开关和回路电极（负极板）组成。 使用负极板的作用：可构成电流回路，同时降低极板处的电流密度，避免电流离开病人后返回高频电刀时继续对组织加热而灼伤病人。 2.工作原理利用475～480KHz高频电流在电刀的刀尖形成高温 和放电，使组织快速脱水、分解蒸发，血液凝固，实现切割组织和凝血作用。 二使用电刀的禁忌症：安装心脏起搏器的病人禁止使用高频单极电刀或咨询心内科医生。三电刀安全使用的操作程序和注意事项（一）首先评估病人是否适合使用电刀，根据手术选择合适品牌的电刀，检查电源、电极线路有无断裂和金属线外露。 （二）选择并检查负极板：检查导线和夹头；选择大小形状合适的负极板（15Kg以下的小儿应选用婴幼儿极板），检查导电胶的粘附 力。 （三）评估病人皮肤，选择合适的部位安装负极板并将极板插头连接至机器。 合适的安装部位：尽量靠近手术部位（但不少于15cm）的平坦的血管丰富的肌肉区；局部皮肤剔除毛发并保持清洁干燥；与手术部位不可左右交叉；距ECG电极15cm；环路中不能有金属移植物、起搏器、心电图电极；极板的长边接近高频电流的来向。 不合适的安装部位：皮肤皱褶和骨性隆起、疤痕、脂肪较厚、身体 第 2 页共 8 页
负重部位、液体积聚部位。 安装负极板时要注意：极板和皮肤要紧密连接；保持极板平整，不能切割和折叠；消毒和冲洗时避免浸湿极板。 （四）连接电刀笔与机器，开机自检，显示负极板安装正确无报警指示后，调节输出功率。 （五）使用过程中的注意事项和故障排除方法。 1.避免旁路灼伤：病人的肢体用布类包裹后妥善固定，避免皮肤对皮肤的接触（如患者手臂与身体间），不可与接地的金属接触，与金属床之间至少保持4cm厚度的干燥的绝缘层。 2.避免设备漏电或短路：勿将电线缠绕在金属物品上；有地线装置者要连接，如威力电刀。 2.输出功率尽可能小，使用小儿负极板输出功率要控制在常规输出功率的1/3以内。每次激励时间小于10秒，间隔应大于30秒。 3.病人发生移动后再次检查负极板接触面积或有无移位。 4.预防环境火警：避免在有易燃易爆和挥发性气体、高氧环境环境中使用电刀（尤其是胸部或头部手术），在气道部位使用时应暂时移开氧气。 5.预防意外烧伤：尤其在使用碘酊、酒精消毒皮肤时；肠道手术禁忌使用甘露醇灌肠，肠梗阻的病人慎用电刀，以免爆炸。 6.避免操作不当导致意外伤害 注意事项：①保持手术巾的干燥。 ②不接触目标组织时避免使用电刀。电刀笔应放于绝缘容器内。 ③尽量使用直接电凝止血法。如使用间接凝血法，应用美国威力电刀只能选CUT键， 第 3 页共 8 页
黑色实验总结 1、材料对比 ⑴ TiC TiC是最常见、最经济的一种黑色硬质膜。颜色可以做到比较深，耐磨性能也很好，但其色调不够纯正，总是黑中略带黄色。并且由于钛的熔点相对较低，在溅射时易出现大的颗粒，使其光令度不易得到改善。防指印的能力也不好，擦后变黄、变朦。 ⑵ CrC CrC的总体色调相对TiC要好，虽然达不到TiC那样黑，但更纯正，带白。由于铬在溅射时直接由固态直接变为气态，故虽然铬的溅射系数很大，膜层沉积速率很快，但其光令度却比TiC好。防指印性能也比TiC好。Cr为脆性材料，膜层的残余应力对耐磨性能的影响尤为重要。 ⑶ TiAlC 由于铝有细化晶粒的作用，所以TiAlC膜层的光令度和防指印的能力均较好。但是铝的熔点很低，要求铝靶的冷却效果要好，施加在铝靶上的功率也不能太大。从TiAlC膜层本身来说，也要求铝的含量要低，不然不够黑。但如果铝靶的功率太低，很容易中毒。建议采用平面铝靶或使用一定铝含量的铝钛合金靶材。 ⑷ TiCrAlC TiCrAlC是用小平面靶试电的，结果光令度和防指印的能力很好，这可能有两个原因：①材料本身的光令度和防指印的能力较好；②采用平面靶轰击打底。其耐磨能力也比较好，这可能是由于：①TiCrAl靶材致密；②TiCrAlC本身比较耐磨；③小平面靶的功率密度比较高，溅射出的粒子能量较高，故膜层致密。 ⑸ TiCN TiCN是一种硬度与耐磨性能较好的薄膜，其颜色甚至可以比TiC更黑，手摸起来不光滑，有粘粘的感觉，但防指印的能力却很好，擦后不会变色，也不会变朦。 2、实验机配置 ⑴ 电源 ① AE中频电源 AE电源的精度很高，对靶材的要求不高，电源自我保护的能力比较强，也因此对真空度等外界条件的要求更苛刻，易灭辉。镀出的CrC膜层光令度与防指印的效果较好，但颜色黑中带蓝。耐磨性能也是试过的电源中最好的。 ② 新达中频电源 新达电源的功率比较大，可以并机使用的它的一大优势。镀出的CrC膜层很黑，但带白，耐磨能力比AE电源镀出的膜层要查差。 ③ 盛普中频电源 盛普电源的稳定性相对其它电源来说要差一些，实际功率不大。镀出的CrC膜层略显黄色，
高频电刀的操作流程 1. 首先评估病人是否适合使用电刀，根据手术选择合适的电刀，检查电源、电极线路有无断裂和金属线外露。 2. 选择并检查负极板：检查导线和夹头；选择大小形状合适的负极板（15Kg以下的小儿应选用婴幼儿极板），检查导电胶的粘附力。 3. 评估病人皮肤，选择合适的部位安装负极板并将极板插头连接至机器。 合适的安装部位：尽量靠近手术部位（但不少于15cm）的平坦的血管丰富的肌肉区；局部皮肤剔除毛发并保持清洁干燥；与手术部位不可左右交叉；距ECG电极15cm；环路中不能有金属移植物、起搏器、心电图电极；极板的长边接近高频电流的来向。 不合适的安装部位：皮肤皱褶和骨性隆起、疤痕、脂肪较厚、身体负重部位、液体积聚部位。 安装负极板时要注意：极板和皮肤要紧密连接；保持极板平整，不能切割和折叠；消毒和冲洗时避免浸湿极板。 4. 连接电刀笔与机器，开机自检，显示负极板安装正确无报警指示后，调节输出功率。 5. 使用完毕，正确关机和揭除负极板，检查极板下方的皮肤，
注意事项 1. 避免旁路灼伤：病人的肢体用布类包裹后妥善固定，不可与接地的金属接触，与金属床之间至少保持4cm厚度的干燥的绝缘层。 2. 避免设备漏电或短路：勿将电线缠绕在金属物品上。 3. 输出功率尽可能小，使用小儿负极板输出功率要控制在常规输出功率的1/3以内。每次激励时间小于10秒，间隔应大于30秒。 4. 病人发生移动后再次检查负极板接触面积或有无移位。 5.预防环境火警：避免在有易燃易爆和挥发性气体、高氧环境环境中使用电刀（尤其是胸部或头部手术），在气道部位使用时应暂时移开氧气。 6.预防意外烧伤：尤其在使用碘酊、酒精消毒皮肤时；肠道手术禁忌使用甘露醇灌肠，肠梗阻的病人慎用电刀，以免爆炸。 7.避免操作不当导致意外伤害 ①保持手术巾的干燥。 ②在常规功率下，使用效果差时，不可盲目加大功率，而 应首先检查负极板与病人的接触及连情况；功率应由小 到大逐渐调试。 ③禁止将报警系统消声，有异常声音发出时，应立即停止 使用并检查原因。
超声波治疗仪的操作流程 一、操作流程： 1、患者取舒适体位，充分暴露治疗部位，治疗部位皮肤涂以耦合剂，将超声头置于治疗部位； 2、打开电源开关，设定输出模式，按MODE键选择：CON连续模式、1（输出、间隙时间各1s）、0.5（输出、间隙时间各1/2s）、0.3（输出、间隙时间各1/3s）； 3、设定输出强度INTENSITY:UP键/DOWN键为0.1步距，每按一次增加/减少0.1W；SET键0.5步距，每按一次增加0.5W。强度显示窗显示设定值（0.1-1.5W/C㎡）。 4、设定治疗时间：UP键/DOWN键为1min步距，每按一次增加/减少1min。 5、开始治疗：按下ST/SP键，开始输出超声波，时间显示窗数字闪烁，并开始计时。 6、结束治疗：设定时间到，输出停止，蜂鸣器报警，时间显示数字为“0”并闪烁，治疗结束。在治疗过程中，按下ST/SP键，输出停止，时间显示数字回到设定值，治疗结束。 7、切断电源：先关闭电源开关，再拔掉电源线； 8、擦净超声头上的耦合剂，并用75%乙醇涂擦消毒。 二、注意事项： 1、耦合剂应涂布均匀，超声头紧贴皮肤，不得有任何细微间隙；
2、固定法治疗时或皮下骨突部位治疗时，超声波强度宜小于0.5 W/C㎡； 3、避免使用高强度治疗； 4、患者治疗部位皮肤感觉缺失时，应特别注意； 5、进行胃部治疗前，患者须饮开水300ml，取坐位治疗； 6、治疗部位如伴有血肿，超声头应尽量避开血肿中心，输出强度要小，以防再次出血。 磁振热治疗仪操作规范 【概念】磁振热治疗仪是以微机处理为基础，采用交变磁场、生物磁振、红外热敷三种物理因子相结合的同步治疗仪器。具有祛肿、镇痛、消炎的作用，解除疲劳和肌肉酸痛。 【适应症】颈椎病、肩周炎、腰椎间盘突出症、关节炎、肱骨外上髁炎、腱鞘炎、支气管炎、慢性盆腔炎、神经痛等等。 【禁忌症】 1 出血倾向患者。 2 严重的心肺以及肾脏病患者。 3 高热，肿瘤患者。 4 各种外伤急性期。 5 围手术期。 6 各种感染和非特异性感染病灶。 7 孕妇、金属内固定患者禁用。 【用物准备】磁振热治疗仪、屏风等。 【操作步骤】
微波疗法操作流程 一、流程说明 1、打开主电源开关； 2、将电极放到治疗部位； 3、用输出设定开关调节输出； 4、通过治疗时间开关设定治疗时间；如果需要连续治疗模式，按下辐射时间设定开关，这样辐射时间指示器将显示“字母C”。如果需要间歇治疗模式，用辐射时间设定开关和暂停时间设定开关设定辐射和暂停时间。如果需要3D模式，按下3D模式开关约2秒多钟即可设定3D治疗模式。按下治疗开关/停止开关，输出水平指示器亮起，电极开始微波辐射。 5、治疗结束时，报警声响起，微波停止辐射。
6、治疗结束后，关闭主电源开关。微波治疗技术操作标准
二、注意事项： 1、勿打开该仪器的盖板，仪器内部有高压电危险。 2、将地线接地。 3、不要与其他仪器设备共用一个电源插座。 4、不要用力弯折，绞搓或拽拉电极线。 5、应注意避免在接受微波能量辐射的组织区域内有任何金属物。尤其是植入组织内的心脏 6、起搏器和金属物； 三、禁忌症： 1、恶性肿瘤； 2、局部缺血器官，动脉粥样硬化静脉栓塞，深部器官静脉栓塞； 3、肺结核病； 4、水肿； 5、血友病； 6、无痛感区域； 7、眼睛及生殖器； 8、怀孕妇女和3岁以下儿童慎用； 9、骨骼之隆起部位； 10、皮肤感觉丧失； 11、植入心脏起搏器的患者； 四、保养注意： 1、防潮、防尘； 2、每天治疗结束时，应切断电源； 3、定期检查仪器线路； 4、定期检查仪器部件。
五、操作并发症预防及处理 1、灼伤皮肤 灼伤皮肤与辐射器是否紧贴皮肤无关，它只取决于微波能量密度的大小。在正常情况下，当治疗部位感觉过热时，使用者应移开辐射器，将微波输出功率调小后，再继续治疗。治疗部位有严重血循环障碍，感温迟钝丧失者慎用。 2、对眼睛进行照射可引起眼睛损伤，甚至造成视力完全丧失 禁止对眼睛进行照射，微波可引起眼睛损伤，眼睛是人体对微波比较敏感和易受伤害的器官。 3、男性生殖器受微波辐射的损害后，通常会产生暂时性不育现象，辐射量过大，会引起永久性不育。 微波对睾丸的损害也比较大。睾丸是人体对微波热效应的又一敏感器官。在微波辐射作用下即使睾丸的温升达到10摄氏度到20摄氏度。皮肤虽没有感到很痛，但男性生殖机能在不知不觉中已受到微波辐射的损害，故应避开生殖器部位。
Sputter 磁控溅镀原理
Sputter 在辞典中意思为： （植物）溅散。此之所谓溅镀乃指物体以离子撞击时，被溅射飞 散出。 因被溅射飞散的物体附著于目标基板上而制成薄膜。 在日光灯的插座附近常见的变黑现 象，即为身边最赏见之例，此乃因日光灯的电极被溅射出而附著于周围所形成。溅 镀现象， 自 19 世纪被发现以来，就不受欢迎，特别在放电管领域中尤当防止。近年来被引用于薄膜制 作技术效效佳，将成为可用之物。 薄膜制作的应用研究，当初主要为 Bell Lab.及 Western Electric 公司，于 1963 年制成全长 10m 左右的连续溅镀装置。1966 年由 IBM 公司发表高周波溅镀技术，使得绝缘物之薄膜亦可 制作。后经种种研究至今已达“不管基板的材料为何，皆可被覆盖任何材质之薄膜”目的境地。 而若要制作一薄膜，至少需要有装置薄膜的基板及保持真空状况的道具（内部机构） 。这 种道具即为制作一空间，并使用真空泵将其内气体抽出的必要。 一、真空简介： 所谓真空，依 JIS（日本工业标准）定义如下：较大气压力低的压力气体充满的特定的空 间状态。真空区域大致划分及分子运动如下：
真空划分 Pa 低 真 空 中 真 空 高 真 空 超高真空 105～102 102～10-1 10 ～10 〈10
-5 -1 -5
压
力 Torr 760～1 1～10-3 10-3～10 〈10
-7 -7
分子运动状态 粘滞流 viscous flow 中间流（过渡流） intermediate flow 分子流 molecular flow 分子流 molecular effusion
真空单位相关知识如下：
标准环境条件 气体的标准状态 压力（压强）p 帕斯卡 Pa 托 Torr 标准大气压 atm 毫巴 mbar 温度为 20℃，相对湿度为 65%，大气压力为： 1atm 101325Pa=1013.25mbar=760Torr 温度为 0℃，压力为：101325Pa 气体分子从某一假想平面通过时，沿该平面的正法线方向的动量改变率，除以该平面 面积或气体分子作用于其容器壁表面上的力的法向分量，除以该表面面积。注： “压 力”这一术语只适用于气体处于静止状态的压力或稳定流动时的静态压力 国际单位制压力单位，1Pa=1N/m2 压力单位，1Torr=1/760atm 压力单位，1atm=101325Pa 压力单位，1mbar=102Pa
二、Sputter（磁控溅镀）原理： 1、Sputter 溅镀定义：在一相对稳定真空状态下，阴阳极间产生辉光放电，极间气体分子 被离子化而产生带电电荷， 其中正离子受阴极之负电位加速运动而撞击阴极上之靶材， 将其原 子等粒子溅出，此溅出之原子则沉积于阳极之基板上而形成薄膜，此物理现象即称溅镀。而透 过激发、解离、离子化……等反应面产生的分子、原子、受激态物质、电子、正负离子、自由
气压治疗仪操作流程: 护理工作的开展除了离不开护理人员的辛勤努力之外，同时也需要借助外界的辅助工具。大家都知道，外科病房手术工作的开展是必不可少的，但是术后早期下床活动是一个需要重点关注的事情，但是无法避免的是一些大手术患者，因体力虚弱无法像正常人一样在路上锻炼行走，这时我们就会通过辅助工具，帮助他促进肢体血运循环的运转，那就是帮助行走的好帮手——气压治疗。 气压治疗仪的操作方法 1、患者取坐位或仰卧位。 2、套上护套，选择大小合适的气囊套在患肢上光脚使用最有效，注意不要进入毛发，衣角其他异物等。 3、垫上脚刺激板，并拉好拉链。 4、将导气管按顺序插在气囊接口上。 5、设定压力及时间，打开电源即开始治疗。 气压治疗仪的临床应用价值 1、通过由远心端至近心端依次充气的过程，加速肢体静脉血流速度，消除水肿。 2、促进淤血静脉排空及肢体动脉灌注，预防凝血因子的聚集及对血管内膜的黏附，防止血栓形成。 3、增加纤溶系统的活性，刺激内源性纤维蛋白溶解活性。 4、加速新陈代谢，改善病变部位的血液循环提高人体体温。 气压治疗仪的工作原理
通过对多腔气囊有顺序的反复充放气形成了对肢体和组织的循环压力，对肢体的远端到肢体的近端进行均匀有序的挤压，促进血液和淋巴的流动及改善微循环的作用，加速肢体组织液的回流，有助于预防血栓的形成、预防肢体的水肿，能够直接或间接治疗与血液淋巴循环相关的诸多疾病。 气压治疗仪的适应症 1、上、下肢体淋巴水肿、淋巴回流障碍性水肿。 2、截肢后残端肿胀（长期肿胀会引起并发症）。 3、复杂性区域性疼痛综合征（如神经反射性水肿，脑血管意外后偏瘫肢体水肿）。 4、静脉淤滞性溃疡、预防深静脉血栓。 5、静脉曲张，肢体痉挛、静脉引起的慢性病，对于亚健康人群，尤其是久站、久坐的或者长期卧床的，帮助预防静脉曲张。 6、孕妇的肢体护理。 7、长期卧床、防治肌肉萎缩。 8、血液循环中断引起的疾病、解除压力引起的手脚麻木。 9、风湿性关节炎、运动引起的肌肉损伤。 气压治疗仪的禁忌症 1、肢体重度感染未得到有效控制。 2、近期下肢深静脉血栓形成。 3、大面积溃疡性皮疹。 4、有出血倾向者。
PVD镀膜工艺 PVD镀膜工艺 1.装饰件材料（底材） (1)金属。不锈钢、钢基合金、锌基合金等。 (2)玻璃、陶瓷。 (3)塑料。abs、pvc、pc、sheet、尼龙、水晶等。 (4)柔性材料。涤纶膜、pc、纸张、布、泡沫塑料、钢带等。 2.装饰膜种类 (1)金属基材装饰膜层：tin、zrn、tic、crnx、ticn、crcn、ti02、al等。 (2)玻璃、陶瓷装饰膜层：tio2、cr2o3、mgf2、zns等。 (3)塑料基材装饰膜层：ai、cu、ni、si02、ti02、ito、mgf2。 (4)柔性材料装饰膜层：al、lto、ti02、zns等。 3.部分金属基材装饰膜颜色 金属基材装饰膜的种类和色调很多。表1为部分金属基材装饰膜的种类及颜色。 表1 部分金属基材装饰膜的种类及颜色膜层种类 色调 tinx 浅黄、金黄、棕黄、黑色 tic 浅灰色、深灰色 ticxny
赤金黄色、玫瑰金色、棕色、紫色 tin+ au 金色 zrn 金黄色 zrcxny 金色、银色 tio2 紫青蓝、绿、黄、橙红色 crnx 银白色 tixal-nx 金黄色、棕色、黑色 tixzral-nx 金黄色 3.装饰膜的镀制工艺 一．金属件装饰膜镀制工艺 比较成熟的镀膜技术有电弧离子镀、磁控溅射离子镀和复合离子镀。下面分别从各类镀膜技术中选取一种具有代表性的典型镀制工艺进行介绍。 1)用电弧离子镀的方法为黄铜电镀亮铬或镍手表壳镀制ticn膜。 采用小弧源镀膜机和脉冲偏压电源； (1)工件清洗、上架、入炉
工件在入炉之前要经过超声波清洗、酸洗和漂洗三道工序。 首先是在超声波清洗槽中放入按使用要求配制的金属清洗剂，利用超声波进行脱脂、清洗。清洗之后，进行酸洗，它可以中和超声波清洗时残余的碱液，还能起到活化处理的作用。然后进行漂洗以彻底除去酸液，漂洗时必须采用去离子纯净水或蒸馏水。经过三洗后，即时进行烘干，温度一般控制在100℃左右，时间为1h左右。也可以风吹干后马上人炉。 (2)镀膜前的准备工作 ①清洁真空镀膜室。用吸尘器将真空镀膜室清洁一遍。当经过多次镀膜时，真空镀膜室的内衬板还需作定期清洗，一般是半个月清洗一次。 ②检查电弧蒸发源。工作前，要确保电弧蒸发源发源安装正确，绝缘良好，引弧针控制灵活,程合适，恰好能触及阴极表面。 ③检查工件架的绝缘情况。工件架与地之间的绝缘必须须良好，负偏压电源与工件架的接触点点必须接触良好。 以上几项工作确保没有问题后，才可以关闭真空镀膜室的门，进行抽气和镀膜。 (3)抽真空 真空抽至6.6 x 10-3pa。开始是粗抽，从大气抽至5pa左右，用油扩散泵进行细抽。在粗抽时，可以烘烤加热至150℃。伴随镀膜室温度的升高，器壁放气会使真空度降低，然后又回升，等到温度回升到6.6 x 10-3pa时方可进行镀膜工作。 (4)轰击清洗 ①氩离子轰击清洗
