D型(原DA1型)卧式多级离心泵（性能参数）
如D(DF、DY、MD)600-60×6
D ---- 表示多级清水离心泵
DF ---- 表示耐腐多级离心泵
DY ---- 表示多级离心油泵
MD ---- 表示耐磨多级离心泵
600 ---- 表示设计点流量为600m3/h
60 ---- 表示设计点单级扬程为60m 6 ---- 表示级数为6级

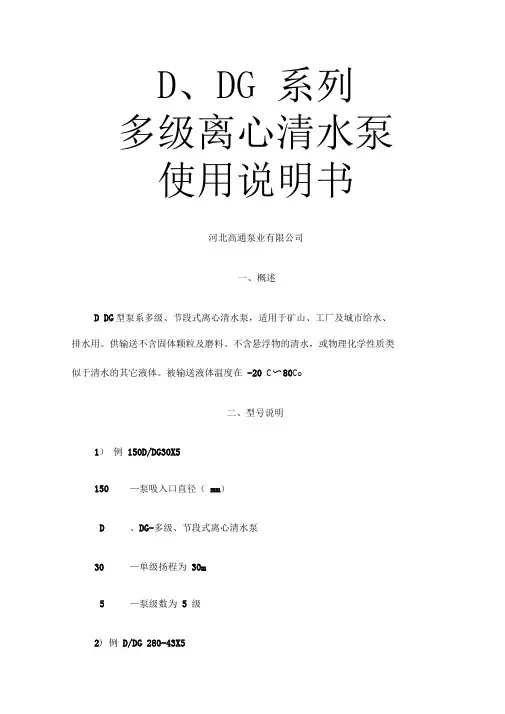

如150D30×7
150 ---- 表示泵吸入口直径为150mm
D ---- 表示多级离心清水泵
30 ---- 表示泵设计点单级扬程为30m 7 ----表示级数为7级

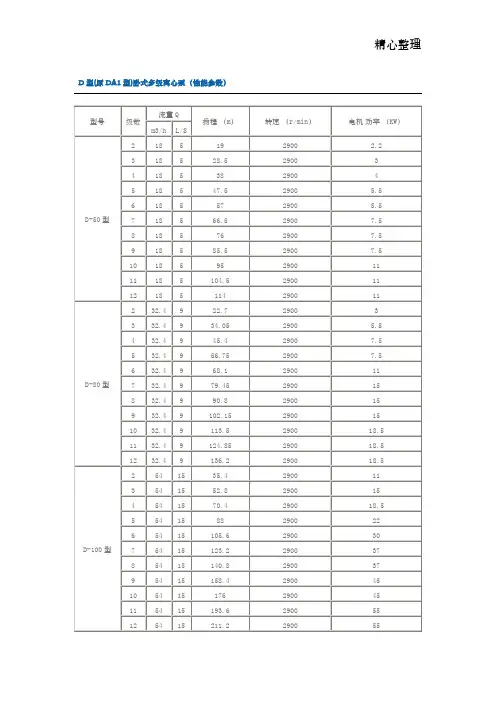

(1) D(DF、DY、MD)6-25
(2) D(DF、DY、MD)6-50
(3) D(DF、DY、MD)12-25
(4) D(DF、DY、MD)12-50
(5) D(DF、DY、MD)25-30
(6) D(DF、DY、MD)25-50
(7) 80D(DF、DY、MD)12
(8) D(DF、DY、MD)80-30
(9) D(DF、DY、MD)46-30
(10) D(DF、DY、MD)46-50
(11) 100D(DF、DY、MD)16
(12) D(DF、DY、MD)85-45? [100 D(DF、DY、MD)45]
13) D(DF、DY、MD)85-67
(14) D(DF、DY、MD)120-50
(15) 125D(DF、DY、MD)25
(16) D(DF、DY、MD)155-30? [150D(DF、DY、MD)30]
(17) D(DF、DY、MD)155-67
(18) D(DF、DY、MD)280-43 [200D(DF、DY、MD)43]
(19) D(DF、DY、MD)280-65 [200D(DF、DY、MD)65]
(20) D(DF、DY、MD)360-40
(21) D(DF、DY、MD)450-60
水泵性能参数 单级单吸管道泵 产品型GD型号: 产品报 价: GD管道泵,GD型管道泵,单级管道泵一般供输送温度低于80?c无腐蚀性的清水或产品特物理、化学性质类似清水的液体。如果过流部件用不习惯制造，则可输送奶类、点: 饮料、酱油等卫生液体。 点击放大 GD型单级单吸管道泵的详细资料: GD管道泵,GD型管道泵,单级管道泵 GD型管道泵产品概述 GD型管道泵是立式单级管道泵，可以直接安装在管道中直接进行加压。泵的出入口在同一水平方向上，并成180?，泵主要由泵体、泵盖、叶轮、轴、机械密封等零件组成。
口径100mm及以下的泵与电动机共轴，叶轮直接装在电动机上，轴向力由电动机轴承承受。泵的支撑方式分无支承脚与有支承脚两种。 口径125mm及以上泵，泵轴与电动机分开，泵轴由中间轴承体轴承支承。电动机轴套入泵轴内。整机有底座支承，轴封采用机械密封。 泵由电动机直接驱动，从电动机端部看，泵为顺时针方向旋转。 GD型管道泵一般供输送温度低于80?c无腐蚀性的清水或物理、化学性质类似清水的液体。如果过流部件用不习惯制造，则可输送奶类、饮料、酱油等卫生液体。 GD管道泵轻便灵活，使用时可以直接将泵安装在水平管道中，小型泵还可以安装在竖直管道中运行。根据具体情况可以单台工作，也可多台串联或并联运行，适合工业系统中途加压、城市高层建筑给水及空调循环水输送使用。 GD型管道泵的性能范围:流量Q为6-200m3/h;扬程H为13-78m。 型号意义:列GD150-315A GD—管道离心泵 150—泵出入口直径(mm) 315—叶轮名义直径(mm) A—泵叶轮外径第一次切削。 GD型管道泵性能参数表 流量必需汽扬程转速配用功率重量 Capacity 效率蚀余量型号 Head Speed Motor Weight Efficiency (NPSH)r Type 米转/分千瓦千克米/时升/秒 (%) 米 (m) (r/min) (kW) (kg) (m/h) (l/s) (m) 4 1.11 15. 5 42 2.6 GD32-120 6 1.67 13 2800 0.55 45 3.2 15 7.2 2 11 43.5 4.2
离心泵的性能参数与特性曲线泵的性能及相互之间的关系是选泵和进行流量调节的依据。离心泵的主要性能参数有流量、压头、效率、轴功率等。它们之间的关系常用特性曲线来表示。特性曲线是在一定转速下，用20℃清水在常压下实验测得的。 （一）离心泵的性能参数 1、流量 离心泵的流量是指单位时间内排到管路系统的液体体积，一般用Q表示，常用单位为l/s、m3/s或m3/h等。离心泵的流量与泵的结构、尺寸和转速有关。 2、压头（扬程) 离心泵的压头是指离心泵对单位重量（1N）液体所提供的有效能量，一般用H表示，单位为J/N或m。压头的影响因素在前节已作过介绍。 3、效率 离心泵在实际运转中，由于存在各种能量损失，致使泵的实际（有效）压头和流量均低于理论值，而输入泵的功率比理论值为高。反映能量损失大小的参数称为效率。 离心泵的能量损失包括以下三项，即 (1)容积损失即泄漏造成的损失，无容积损失时泵的功率与有容积损失时泵的功率之比称为容积效率ηv。闭式叶轮的容积效率值在0.85～0.95。 (2)水力损失由于液体流经叶片、蜗壳的沿程阻力，流道面积和方向变化的局部阻力，以及叶轮通道中的环流和旋涡等因素造成的能量损失。这种损失可用水力效率ηh来反映。额定流量下，液体的流动方向恰与叶片的入口角相一致，这时损失最小，水力效率最高，其值在0.8～0.9的范围。 (3)机械效率由于高速旋转的叶轮表面与液体之间摩擦，泵轴在轴承、轴封等处的机械摩擦造成的能量损失。机械损失可用机械效率ηm来反映，其值在0.96～0.99之间。离心泵的总效率由上述三部分构成，即 η=ηvηhηm（2-14） 离心泵的效率与泵的类型、尺寸、加工精度、液体流量和性质等因素有关。通常，小泵效率为50～70％，而大型泵可达90％。 4、轴功率N 由电机输入泵轴的功率称为泵的轴功率，单位为W或kW。离心泵的有效功率是指液体在单位时间内从叶轮获得的能量，则有 Ne = HgQρ（2-15） 式中 Ne------离心泵的有效功率，W； Q--------离心泵的实际流量，m3/s； H--------离心泵的有效压头，m。 由于泵内存在上述的三项能量损失，轴功率必大于有效功率，即 （2-16） 式中 N ----轴功率，kW。 （二）离心泵的特性曲线 离心泵压头H、轴功率N及效率η均随流量Q而变，它们之间的关系可用泵的特性曲线或离心泵工作性能曲线表示。在离心泵出厂前由泵的制造厂测定出H－Q、N－Q、η－Q
排污泵系列型号管道离心泵型号意义 Q:潜水 W:排污 G:管道 Y:液下 N:泥浆 Z:自吸 L:立式AS:撕裂 JY:搅匀 P:不锈钢 B:防爆 QW（WQ）无堵塞潜水式排污泵 例：80WQ（QW）P40-15-4 80 WQ(QW) P 40 - 15 - 4 │││││└─-泵的电机（KW） ││││└───-泵的扬程（m） │││└─────--泵的流量（m3/h） ││└───────-不锈钢材质 │└─────────-潜水排污泵 └───────────--泵的口径即代表泵排出公称直径（mm） JYWQ、JPWQ自动搅匀排污泵 例：80JY（P）WQ50-10-1600-3 80 JY (P) WQ 50 - 10 - 1600 - 3 │││││││└─泵的电机（KW） ││││││└─-──泵的搅匀范围（mm） │││││└────-──泵的扬程（m） ││││└─────────泵的流量（m3/h） │││└────────── W：排污 Q：潜水 P：不锈钢 ││└─────────-─-─P：不锈钢材质 │└─────────-────-JY：搅匀ISG系列立式管道离心泵 例：ISG50-160(I)A ISG 50 - 160 (I) A(B) ││││└─叶轮经第一次切割 │││└─-──流量分类、(I)为大流量、 ││└─────叶轮名义外径(mm) │└────────泵的口径(mm) │┌ ISG型立式离心泵 └────────┼ IRG型立式热水泵 ├ IHG型立式不锈钢化工泵 └ YG型立式防爆油泵 ISGD系列低转速立式管道离心泵 例：ISGD80-160(I)A ISGD 80 - 160 (I) A(B) ││││└─叶轮经第一次切割 │││└─-──流量分类、(I)为大流量、 ││└─────叶轮名义外径(mm) │└────────泵的口径(mm) │┌ ISGD型低转速立式离心泵 └────────┼ IRGD型低转速立式热水泵 ├ IHGD型低转速立式不锈钢化工泵 └ YGD型低转速立式防爆油泵
水泵的参数及性能 水泵的主要参数 水泵参数是指泵工作性能的主要技术数据，包括流量、扬程、转速、效率和比转数等。 1、流量(Q) 泵的流量是指单位时间内所排出的液体的数量。通常泵的流量用体积计算，以Q表示，单位为米3/时(m3/h)、米3/秒(m3/s)、升/秒(1/s)，也可用重量计，以G表示，单位为吨/时(t/h)、吨/秒(t/s)、千克/秒(kg/s)。 G与Q的关系： G=r×Q r-液体重度(千克/米3) 因水的重量近似1000千克/米3，故 1升/秒=3.6米3/时=3.6吨/时 2、扬程(H) 泵的扬程是指单位重量的液体通过泵所增加的能量。以H表示，实质上就是水泵能够扬水的高度，又叫总扬程或全扬程。单位为米液柱高度，习惯上省去“液柱”，以米(m)表示。 泵的总扬程由吸水扬程与出水扬程两部分组成，因此 总扬程=吸水扬程=出水扬程 但由于水流经过管路时受到各种阻力而减少了泵的吸水扬程和出水扬程，因此 吸水扬程=实际吸水扬程+吸水损失扬程 出水扬程=实际出水扬程+出水损失扬程 损失扬程=吸水损失扬程+出水损失扬程 总扬程=实际扬程+损失扬程 由于水泵铭牌上标明的扬程是上述水泵的总扬程，因此不能误认为铭牌上的扬程是实际扬程数值，水泵的实际扬程都比水泵铭牌上的扬程数值小。因此在确
定水泵扬程时，这一点要特别注意。否则，如果只按实际扬程来确定水泵的扬程，订购来的水泵扬程就低了，那可能会降低水泵的效率，甚至打不上水来。损失扬程与管路上的水管和附件种类(低阀、闸阀、逆止阀、直管、弯管)、数量、水管内径、管长、水管内壁粗糙程度以及水泵流量等都有密切关系，这一点在管路设计和选配水管和附件时也应注意。 3、允许吸上真空高度(Hs) 允许吸上真空高度是指真空表读数吸水扬程，也就是泵的吸水扬程(简称泵的吸程)，包括实际吸水扬程与吸水损失扬程之和。以Hs表示，单位为米(m)。 允许吸上真空高度是安装水泵高度的重要参数，安装水泵时，应使水泵的吸水扬程小于允许吸上真空高度值，否则安装过高，就吸不上水或生产气蚀现象。如生产气蚀，不仅水泵性能变坏，而且也可能使叶轮损坏。 4、转速(n) 转速是指泵叶轮每分钟的转数，以n表示，单位为转/分(r/min)。每台泵都有一定的转速，不能随意提高或降低，这个固定的转素称为额定转速，水泵铭牌上标定的转速即为额定转速。如泵运转超过额定转速，不但会引起动力机超载或转不动，而且泵的零部件也容易损坏；转速降低，泵的效率就会降低，影响水泵的正常工作。 5、比转数(ns) 在前述水泵型号中，有些型号的组成部分有比转数这个参数。比转数与转速是两个概念，水泵的比转数，简称比速，常用符号为ns。水泵的比转数是指一个假想的所谓标准水泵叶轮的转数，这个假想的水泵与真实水泵的叶轮各部分都几何相似，而在消耗功率为0.735千瓦、扬程为1米、流量为0.075立方米/秒时所具有的转数。叶轮形状相同或相似的水泵比转数相同，叶轮形状不相同或不相似的水泵比转数不相同。如轴流泵比转数比混流泵大，混流泵比转数也是反映水泵特性的综合性指标。此外，要注意比转数大的水泵，其转速不一定高；比转数小的，转速不一定低。大流量、低扬程的水泵，比转数大，反之则小。一般比转数较低的离心泵，其流量小、扬程高；而比转数较高的轴流泵，其流量大、扬程低。 6、功率
离心泵知识、性能参数与特性曲线要正确地选择和使用离心泵，就必需了解泵的性能和它们之间的相互关系。离心泵的主要性能参数有流量、压头、轴功率、效率等。离心泵性能间的关系通常用特性曲线来表示。 一、离心泵的概念：水泵是把原动机的机械能转换成抽送液体能量的机器。来增加液体的位能、压能、动能。原动机通过泵轴带动叶轮旋转，对液体作功，使其能量增加，从而使需要数量的液体，由吸入口经水泵的过流部件输送到要求的高处或要求压力的地方。 二、离心泵的基本构造 离心泵的基本构造是由六部分组成的，分别是：叶轮，吸液室，泵壳，转轴，托架，轴承及轴承箱，密封装置，基础台板等。 1、叶轮是离心泵的核心部分，它转速高输出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上
的的内外表面要求光滑，以减少水流的摩擦损失。 2、泵壳，它是水泵的主体。起到支撑固定作用，并与安装轴承的托架相连接。 3、转轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。 4、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。轴承的依托为轴承箱。滚动轴承使用牛油作为润滑剂加油要适当一般为2/3～3/4的体积太多会发热，太少又有响声并发热！滑动轴承使用的是透明油作润滑剂的,加油到油位线。太多油要沿泵轴渗出，不利于散热；太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度最高在85度一般运行在60度左右，如果高了就要查找原因（是否有杂质，油质是否发黑，是否进水）并及时处理！ 5、密封装置。叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳摩擦产生磨损。为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外援结合处装有密封装置，密封的间隙保持在0.25～1.10mm之间为宜。
泵型号各字母代表的意思 The Standardization Office was revised on the afternoon of December 13, 2020
B: 单级单吸悬臂式离心泵。 D: 节段式多级泵。 DG: 节段式多级锅炉给水泵。 DL: 立轴多级泵。 DS: 首级用双吸叶轮的节段式多级泵。 F: 耐腐蚀泵。 JC: 长轴深井泵。 KD: 中开式多级泵。 KDS: 首级用双吸叶轮的中开式多级泵。 QJ: 井用潜水泵。 QX.: 单相干式下泵式潜水泵。 QS: 充水上泵式潜水泵。 QY: 充油上泵式潜水泵。 R: 热水泵。 S: 单级双吸式离心泵。 WB: 高扬程横轴污水泵。 Y: 液压泵。 YG: 管道式液压泵。 ZB: 自吸式离心泵。 目前离心泵产品型号一共有32种，分别是：SG管道离心泵、 ISW卧式管道离心泵、
QDLF不锈钢多级离心泵、GC锅炉给水离心泵、 DL立式多级离心泵、GDL多级管道离心泵、PBG屏蔽式管道离心泵、YG立式管道油泵、ISWR卧式热水泵、ISWH卧式化工泵 ISWB卧式管道油泵、ISG立式管道离心泵、IRG立式热水循环泵、IHG立式管道化工泵、ISGB便拆式管道离心泵ISGD低转速离心泵、ISWD低转速离心泵、 IS单级单吸清水离心泵、IH单级单吸化工离心泵、FS卧式玻璃钢离心泵、 S型玻璃钢离心泵、GBW浓硫酸离心泵、FSB型氟塑料合金离心泵、AFB、FB耐腐蚀离心泵、
TSWA卧式多级离心泵 、ZX自吸式离心泵、 S、Sh单级双吸离心泵、 LG高层建筑给水多级离心泵、 CDLF不锈钢立式多级离心泵、 D多级离心泵、 CYZ-A自吸式离心泵、 IHF氟塑料合金化工离心泵。 油泵的型号及技术参数 AY型离心油泵：流量Q ～500m3/h 扬程H 60～300m AY型系列离心油泵可用在石油精致、石油化工和化学工业及其它输送不含固体颗粒的石油、液化石油气等介质。 DY型多级离心泵：流量Q 10～540m3/s 扬程H 87～690m
1.泵与风机的基本性能参数。 2. 离心式叶轮按出口安装角β2y的大小可分为三种型式。 3、泵与风机的损失主要。 4、离心式泵结构的主要部件。 5、轴流式通风机的主要部件。 1．泵与风机的性能曲线主要包括（）。 A扬程与流量、B轴功率与流量、C效率与流量。 2.泵与风机管路系统能头由（）项组成。 A流体位能的增加值、B流体压能的增加值、C各项损失的总和。 3、通风机性能试验需要测量的数据（）。 A压强、B流量、C功率、D、转速、E 温度。 4、火力发电厂常用的叶片泵（） A给水泵、B循环水泵、C 凝结水泵、D 灰渣泵。 5、泵与风机非变速调节的方式。（） A节流调节、B分流调节、C前导叶调节、E 动叶调节。 1.简述离心式泵与风机的工作原理 2. 影响泵与风机运行工况点变化的因素 3、泵与风机串并联的目的 4、比转速有哪些用途 1.有一单吸单级小型卧式离心泵，流量q v=68m3/h,NPSH c=2m,从封闭容器中抽送温度400C的清水，容器中液面压强为,吸入管路总的流动损失Σh w=，试求该泵的允许几何安装高度是多少（水在400C时的密度为992kg/m3。对应的饱和蒸汽压强7374Pa。）
2.有一输送冷水的离心泵，当转速为1450r/min时，流量q v=s，扬程H=70m，此时所需的轴功率P sh=1100KW，容积效率ηv=，机械效率ηm=，求流动效率为多少（已知水的密度ρ=1000kg/m3）。 1、试分析启动后水泵不输水（或风机不输风）的原因及解决措施 2.试分析泵与风机产生振动的原因 1、液力偶合器的主要部件，变速调节特点，性能特性参数，在火力电厂中的优点
离心泵主要參數: 一、流量Q(m3/h或m3/s) 离心泵的流量即为离心泵的送液能力，是指单位时间内泵所输送的液体体积。 泵的流量取决于泵的结构尺寸(主要为叶轮的直径与叶片的宽度)和转速等。操作时，泵实际所能输送的液体量还与管路阻力及所需压力有关。 二、扬程H(m) 离心泵的扬程又称为泵的压头，是指单体重量流体经泵所获得的能量。 泵的扬程大小取决于泵的结构(如叶轮直径的大小，叶片的弯曲情况等、转速。目前对泵的压头尚不能从理论上作出精确的计算，一般用实验方法测定。 泵的扬程可同实验测定，即在泵进口处装一真空表，出口处装一压力表，若不计两表截面上的动能差(即Δu2/2g=0)，不计两表截面间的能量损失(即∑f1-2=0)，则泵的扬程可用下式计算 注意以下两点： (1)式中p2为泵出口处压力表的读数(Pa)；p1为泵进口处真空表的读数(负表压值，Pa)。 (2) 注意区分离心泵的扬程(压头)和升扬高度两个不同的概念。 扬程是指单位重量流体经泵后获得的能量。在一管路系统中两截面间(包括泵)列出柏努利方程式并整理可得 式中H为扬程，而升扬高度仅指Δz一项。 例2-1现测定一台离心泵的扬程。工质为20℃清水，测得流量为60m /h时，泵进口真空表读数为-0.02Mpa，出口压力表读数为0.47Mpa(表压)，已知两表间垂直距离为0.45m若泵的吸入管与压出管管径相同，试计算该泵的扬程。 解由式
查20℃， h =0.45m p =0.47Mpa=4.7*10 Pa p =-0.02Mpa=-2*10 Pa H=0.45+ =50.5m 三、效率 泵在输送液体过程中，轴功率大于排送到管道中的液体从叶轮处获得的功率，因为容积损失、水力损失物机械损失都要消耗掉一部分功率，而离心泵的效率即反映泵对外加能量的利用程度。 泵的效率值与泵的类型、大小、结构、制造精度和输送液体的性质有关。大型泵效率值高些，小型泵效率值低些。 四、轴功率N(W或kW) 泵的轴功率即泵轴所需功率，其值可依泵的有效功率Ne和效率η计算，即 (kW)
实验三、离心泵性能实验姓名：杨梦瑶学号：1110700056 实验日期：2014年6月6日 同组人：陈艳月黄燕霞刘洋覃雪徐超张骏捷曹梦珺左佳灵 预习问题： 1.什么是离心泵的特性曲线？为什么要测定离心泵的特性曲线？ 答：离心泵的特性曲线：泵的He、P、η与Q V的关系曲线，它反映了泵的基本性能。要测定离心泵的特性曲线是为了得到离心泵最佳工作条件，即合适的流量范围。 2.为什么离心泵的扬程会随流量变化？ 答：当转速变大时，，沿叶轮切线速度会增大，当流量变大时，沿叶轮法向速度会变大，所以根据伯努力方程，泵的扬程： H=（u22- u12）/2g + (p2- p1) / ρg + (z2- z1) +H f 沿叶轮切线速度变大，扬程变大。反之，亦然。 3.泵吸入端液面应与泵入口位置有什么相对关系？ 答：其相对关系由汽蚀余量决定，低饱和蒸气压时，泵入口位置低于吸入端液面，流体可以凭借势能差吸入泵内；高饱和蒸气压时，相反。但是两种情况下入口位置均应低于允许安装高度，为避免发生汽蚀和气缚现象。 4.实验中的哪些量是根据实验条件恒定的？哪些是每次测试都会变化，需要记录的？哪些 是需要最后计算得出的？ 答：恒定的量是：泵、流体、装置； 每次测试需要记录的是：水温度、出口表压、入口表压、电机功率； 需要计算得出的：扬程、轴功率、效率、需要能量。 一、实验目的： 1.了解离心泵的构造，熟悉离心泵的操作方法及有关测量仪表的使用方法。 2.熟练运用柏努利方程。 3.学习离心泵特性曲线的测定方法，掌握离心泵的性能测定及其图示方法。 4.了解应用计算机进行数据处理的一般方法。 二、装置流程图： 图5 离心泵性能实验装置流程图
QJ系列潜水泵主要技术参数
QJ系列潜水泵主要技术参数YQS系列井用充水式潜水三相异步电动机主要技术参数适用最 小井径（毫米）型号 流量 （立 方米 /小 时） 扬程 （米） 转速 (转/ 分 钟) 泵 效 率 (%) 扬水管直 径(毫米) 配用功率(千 瓦) 机 组 最 大 外 径 (毫 米) 200 200QJ20-40/32040285067504184 200QJ20-50/4205028506650 5.5184 200QJ20-54/4205428506750 5.5184 200QJ20-67/52067285067507.5184 200QJ20-81/62081285067507.5184 200QJ20-93/72093285067509.2184 200QJ20-108/8201082850675011184 200QJ20-121/9201212850675013184 200QJ20-148/11201482850675015184 200QJ20-175/13201752850675018.5184 200QJ20-202/15202022850675022184 200QJ20-243/18202432850675025184 200QJ20-270/20202702850675030184 200QJ32-26/2322628507075 5.5184 200QJ32-39/33239285070757.5184 200QJ32-52/43252285070757.5184 200QJ32-65/53265285070759.2184 200QJ32-78/632782850707513184 200QJ32-91/732912850707515184 200QJ32-104/8321042850707515184 200QJ32-117/9321172850707518.5184 200QJ32-130/10321302850707522184 200QJ32-143/11321432850707525184 200QJ32-169/13321692850707530184 200QJ32-195/15321952850707530184 200QJ32-247/19322472850707530184 200QJ40-26/2402628507275 5.5184 200QJ40-39/34039285072757.5184

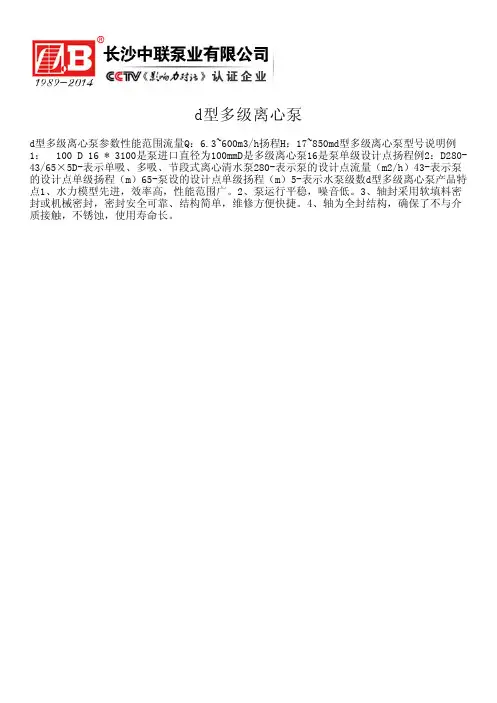

D型卧式多级离心泵选型的一些技巧 D型卧式多级离心泵选型的一些技巧 产品名称：D型卧式多级离心泵 流量Q：6.3~600m^3/h 扬程H：17~850m 应用领域：矿山、工厂及城市给排水 D型卧式多级离心泵产品特点D型卧式多级离心泵具有扬程高、功率小、效率高、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点。可供输送不含固体颗粒（磨料），不含悬浮物的清水或物理化学性质类似于清水的其它液体之用，也可通过改变泵的材质（或泵过流部分的材质），密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨料的介质等。 D型卧式多级离心泵概述：D型泵为单吸、多级、节段式离心清水泵。适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。 D型多级离心泵结构型式和特点：D型泵为卧式安装。除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。所有D型泵的吐出口方向垂直向上。轴向力由平衡盘来平衡。轴封一般采用填料密封，根据用户需要也可采用机械密封。除D85-67，D155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。 D型多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮分为铸铁、铸钢和不锈钢材质制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。轴的一端装联轴器部件，与电机直接连接。 D型卧式多级离心泵参数范围：流量Q 6.3~600m3/h 扬程H17~850m D型多级离心泵型号说明：D46-50x5 “D”－表示单吸、多级、节段式离心清水泵。 “46”－表示泵的设计点流量 “50”－表示泵的单级扬程（m）。 “5”－表示级数。 D型多级离心泵旋转方向：从电机端向泵看为顺时针方向旋转。 D型多级离心泵成套范围：泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。.D型卧式多级离心泵选型的一些技巧水泵选型https://www.doczj.com/doc/2911700493.html, D型卧式多级离心泵，利用离心的原理，采用了国家推荐使用的高效节能产品的水力模型，在行业内居于技术领先地位。该类产品长沙多级泵价格中也适中，是一种性价比很高的产品。
（1）水泵的主要参数 水泵参数是指泵工作性能的主要技术数据，包括流量、扬程、转速、效率和比转数等。 1、流量（Q） 泵的流量是指单位时间内所排出的液体的数量。通常泵的流量用体积计算，以Q表示，单位为米3/时（m3/h）、米3/秒（m3/s）、升/秒（1/s），也可用重量计，以G表示，单位为吨/时（t/h）、吨/秒（t/s）、千克/秒（kg/s）。 G与Q的关系： G=r×Q??r-液体重度（千克/米3） 因水的重量近似1000千克/米3，故 1升/秒=米3/时=吨/时 2、扬程（H） 泵的扬程是指单位重量的液体通过泵所增加的能量。以H表示，实质上就是水泵能够扬水的高度，又叫总扬程或全扬程。单位为米液柱高度，习惯上省去“液柱”，以米（m）表示。 泵的总扬程由吸水扬程与出水扬程两部分组成，因此 总扬程=吸水扬程=出水扬程 但由于水流经过管路时受到各种阻力而减少了泵的吸水扬程和出水扬程，因此 吸水扬程=实际吸水扬程+吸水损失扬程 出水扬程=实际出水扬程+出水损失扬程 损失扬程=吸水损失扬程+出水损失扬程 总扬程=实际扬程+损失扬程 由于水泵铭牌上标明的扬程是上述水泵的总扬程，因此不能误认为铭牌上的扬程是实际扬程数值，水泵的实际扬程都比水泵铭牌上的扬程数值小。因此在确定水泵扬程时，这一点要特别注意。否则，如果只按实际扬程来确定水泵的扬程，订购来的水泵扬程就低了，那可能会降低水泵的效率，甚至打不上水来。损失扬程与管路上的水管和附件种类（低阀、闸阀、逆止阀、直管、弯管）、数量、水管内径、管长、水管内壁粗糙程度以及水泵流量等都有密切关系，这一点在管路设计和选配水管和附件时也应注意。 3、允许吸上真空高度（Hs） 允许吸上真空高度是指真空表读数吸水扬程，也就是泵的吸水扬程（简称泵的吸程），包括实际吸水扬程与吸水损失扬程之和。以Hs表示，单位为米（m）。 允许吸上真空高度是安装水泵高度的重要参数，安装水泵时，应使水泵的吸水扬程小于允许吸上真空高度值，否则安装过高，就吸不上水或生产气蚀现象。如生产气蚀，不仅水泵性能变坏，而且也可能使叶轮损坏。 4、转速（n） 转速是指泵叶轮每分钟的转数，以n表示，单位为转/分（r/min）。每台泵都有一定的转速，不能随意提高或降低，这个固定的转素称为额定转速，水泵铭牌上标定的转速即为额定转速。如泵运转超过额定转速，不但会引起动力机超载或转不动，而且泵的零部件也容易损坏；转速降低，泵的效率就会降低，影响水泵的正常工作。 5、比转数（ns）
【TSWA型卧式多级离心泵】产品: 【TSWA型卧式多级离心泵】产品简介： TSWA型卧式多级离心泵是我公司在TSW型泵的基础上吸收国内外多种多级离心泵的优点改进而成的新一代产品,符合JB/T53058-93质量标准。TSWA 型卧式多级离心泵供输送不含固体颗粒的清水及物理化学性质似于水的液体之用。 TSWA 型卧式多级离心泵主要用于高压给水、高层建筑给水，也可用于厂矿给排水。 TSWA 型卧式多级离心泵泵的流量从10~155 m3/h，扬程范围为15~300m,配套功率范围2.2~200kw，口径范围为50~150mm TSWA 型卧式多级离心泵介质使用温度不超过80℃ 【TSWA型卧式多级离心泵】型号意义：
【TSWA型卧式多级离心泵】使用条件： 1、适于输送清水及物理化学性质类似于清水的物质，其固体不溶物体积不超过单位体积0.1%，粒度≤2mm 2、介质温度：-15℃~80℃； 3、工作压力：系统压力≤3.0MPa;（即：系统压力=入口压力+泵工作时的压力≤3.0MPa） 4、周围环境温度应低于40℃,相对湿度低于95%; 5、由于本型泵主要部件均为铸铁材质，因此所输送介质应无强腐蚀性。 注：如介质带有细小颗粒或具强腐蚀性时，请在订货时说明，以便提供更为可靠之产品。 【TSWA型卧式多级离心泵】产品特点： 1、TSWA型卧式多级离心泵结构紧凑，体积小，外形美观，占地面积小，节省建筑费用； 2、TSWA型卧式多级离心泵的转子部件由两端的滚动轴承支撑，泵运行平稳； 3、TSWA型卧式多级离心泵的进口为水平方向，出口为垂直向上布置，简化管路； 4、TSWA型卧式多级离心泵的电机为卧式结构，便于维修。 【TSWA型卧式多级离心泵】主要用途： TSWA型卧式多级离心泵适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于宾馆、饭店娱乐场所的制冷、空调给水等。 【TSWA型卧式多级离心泵】结构图：
化工原理实验报告 实验名称：离心泵特性曲线实验报告姓名：张克川 专业：化学工程与工艺（石油炼制）班级：化工11203 学号：201202681
离心泵特性曲线实验报告 一、实验目的 1.了解离心泵的结构与特征，熟悉离心泵的使用。 2.测定离心泵在恒定转速下的特征曲线，并确定离心泵的最佳工作范围。 3.熟悉孔板流量计的构造与性能以及安装方法。 变化的规律。 4.测量孔板流量计的孔流系数C岁雷诺数R e 5.测量管路特性曲线。 二、基本原理 离心泵的特性曲线是选择和使用离心泵的重要依据之一，其特性曲线是在恒定转速下泵的扬程H、功率N及效率η与泵的流量Q之间的关系曲线，它是流体在泵内流动规律的宏观表现形式。由于泵内部流动情况复杂，不能用理论方法推导出泵的特性关系曲线，只能依靠实验测定。 2.1扬程H的测定与计算 取离心泵进口真空表和出口压力表处为1、2两截面，列机械能衡算方程：z1+++H=z2+++ (1-1) 由于两截面间的管子较短，通常可忽略阻力项，速度平方差也很小，故也可忽略，则有 H=(z1-z2)+=H1+H2（表值）+H3 (1-2) 由上式可知，只要直接读出真空表和压力表上的数值，及两表的安装高度差，就可计算出泵的扬程。 2.2轴功率N的测量与计算 N=N电k(w) (1-3) 其中，N电为电功率表显示值，k代表电机传动效率，可取0.90 2.3效率η的计算 泵的效率η是泵的有效功率Ne与轴功率N的比值。有效功率Ne是单位时间内流体经过泵时所获得的实际功率，轴功率N是单位时间内泵轴从电机得到的功，两者差异反映了水力损失、容积损失和机械损失的大小。泵的有效功率Ne可用下式计算：
一：产品概述： IS型泵系单级单吸（轴向吸入）离心泵，适用于工业和城市给、排水及农业排灌。供输送80℃以下的清水及物理和化学性质类似清水的液体之用。 IS型泵全系列共29种基本型，通过变速和切割叶轮直径，可获的153种性能供用户选用。 水泵特点： · 结构简单性能可靠使用维修方便 · 体积小重量轻 · 抗汽蚀性能好 · 电耗低 · 根据国际标准ISO2858所规定的性能和尺寸设计，其技术标准均 向国际标准靠拢，达到国际先进水平。是全国推广节能泵类产品 二：结构说明： · 通用性广，全系列共140种规格，但只用四种轴；同一规格的轴、轴承、轴封、叶轮紧固 件等均能互换；全系列泵的悬架也只有四种 · 后开式，拆开泵盖和叶轮时无需拆卸吸水和排出管路 · 悬架内装有两个球轴承，用机械油或润滑脂润滑 · 泵通过弹性联轴器由电动机直接驱动 三：性能参数： · 口径：32～200mm · 流量：3.5～460m3/h · 扬程：2～133m · 转速：1450/2900r/min；最高转速为3500r/min，用于60周波电源时，叶轮直径有所减少 · 温度：≤80℃ · 电压：380 V · 工作压力：允许吸入管路压力0.3MPa，泵的最高使用压力1.6MPa 型号说明： 性能参数: 型号 流量 (m3/h) 扬程 (m) 转速 (r/min) 电机功率 (kw) 口径(mm) 吸入排出 IS50-32-125 12.5 20 2900 2.2 50 32 6.3 5 1450 0.55 50 32
IS50-32-160 12.5 32 2900 3 50 32 6.3 8 1450 0.55 50 32 IS50-32-200 12.5 50 2900 5.5 50 32 6.3 12.5 1450 0.75 50 32 IS50-32-250 12.5 80 2900 11 50 32 6.3 20 1450 1.5 50 32 IS65-50-125 25 20 2900 3 65 50 12.5 5 1450 0.55 65 50 IS65-50-160 25 32 2900 5.5 65 50 12.5 8 1450 0.75 65 50 IS65-40-200 25 50 2900 7.5 65 40 12.5 12。5 1450 1.1 65 40 IS65-40-250 25 80 2900 15 65 40 12.5 20 1450 2.2 65 40 IS65-40-315 25 125 2900 30 65 40 12.5 32 1450 4 65 40 IS80-65-125 50 20 2900 5.5 80 65 25 5 1450 0.75 80 65 IS80-65-160 50 32 2900 7.5 80 65 25 8 1450 1.5 80 65 IS80-50-200 50 50 2900 15 80 50 25 12。5 1450 2.2 80 50 IS80-50-250 50 80 2900 22 80 50 25 20 1450 3 80 50 IS80-50-315 50 125 2900 37 80 50 25 32 1450 5.5 80 50 IS100-80-125 100 20 2900 11 100 80 50 5 1450 1.5 100 80 IS100-80-160 100 32 2900 15 100 80 50 8 1450 2.2 100 80 IS100-65-200 100 50 2900 22 100 65
水泵主要性能的基本参数有以下几个： 一、流量Q 流量是水泵在单位时间内输送出去的液体量（体积或质量）。 体积流量用Q表示，单位是：m3/s，m3/h，l/s等。 质量流量用Qm表示，单位是：t/h，kg/s等。 质量流量和体积流量的关系为：Qm=ρQ 式中ρ——液体的密度（kg/m3，t/m3），常温清水ρ=1000kg/m3。 二、扬程H 扬程是水泵所抽送的单位重量液体从水泵进口处（水泵进口法兰）到水泵出口处（水泵出口法兰）能量的增值。也就是一牛顿液体通过水泵获得的有效能量。其单位是N·m/N=m，即水泵抽送液体的液柱高度，习惯简称为米。
三、转速n 转速是水泵轴单位时间的转数，用符号n表示，单位是r/min。 四、汽蚀余量NPSH 汽蚀余量又叫净正吸头，是表示汽蚀性能的主要参数。汽蚀余量国内曾用Δh表示。 水泵在工作时液体在叶轮的进口处因一定真空压力下会产生汽体，汽化的气泡在液体质点的撞击运动下，对叶轮等金属表面产生剥蚀，从而破坏叶轮等金属，此时真空压力叫汽化压力，汽蚀余量是指在水泵吸入口处单位重量液体所具有的超过汽化压力的富余能量。单位用米标注，用（NPSH）r。吸程即为必需汽蚀余量Δh：即水泵允许吸液
体的真空度，亦即水泵允许的安装高度，单位用米。 吸程=标准大气压（10.33米）-汽蚀余量-安全量（0.5米） 标准大气压能压管路真空高度10.33米。 例如：某水泵必需汽蚀余量为4.0米，求吸程Δh 解：Δh=10.33-4.0-0.5=5.83米 五、功率和效率 水泵的功率通常是指输入功率，即原动机传支水泵轴上的功率，故又称为轴功率，用P表示；水泵的有效功率又称输出功率，用Pe表示。它是单位时间内从水泵中输送出去的液体在水泵中获得的有效能量。

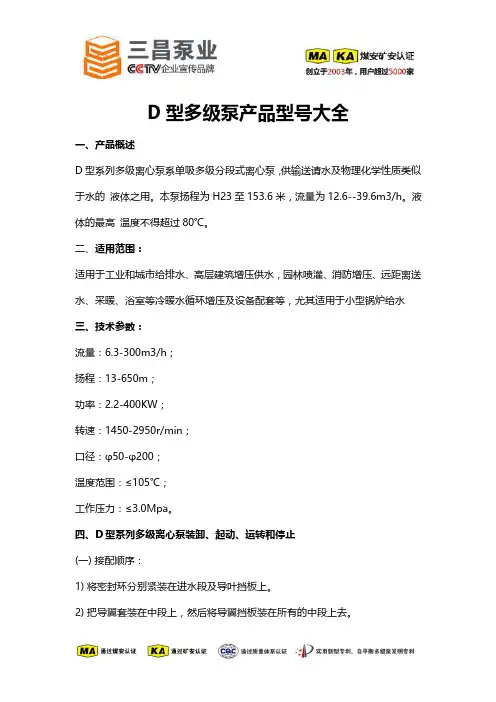

D型多级泵产品型号大全 一、产品概述 D型系列多级离心泵系单吸多级分段式离心泵，供输送请水及物理化学性质类似于水的液体之用。本泵扬程为H23至153.6米，流量为12.6--39.6m3/h。液体的最高温度不得超过80℃。 二、适用范围： 适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于小型锅炉给水三、技术参数： 流量：6.3-300m3/h； 扬程：13-650m； 功率：2.2-400KW； 转速：1450-2950r/min； 口径：φ50-φ200； 温度范围：≤105℃； 工作压力：≤3.0Mpa。 四、D型系列多级离心泵装卸、起动、运转和停止 (一)接配顺序： 1)将密封环分别紧装在进水段及导叶挡板上。 2)把导翼套装在中段上，然后将导翼挡板装在所有的中段上去。
3)将装好的轴套甲和疑的轴，穿过迸水段，并推入叶轮，在中段上铺上一层纸垫，装上中段，再推入第二个叶轮，重复以上步骤，将所有的叶轮及中段装完。 4)将平衡环、平衡套及出水段导翼分别装出水段上。 5)将出水段装在中段上，然后用拉紧螺栓将进水段、中段和出水段紧固在一起。 6)装上平衝盘及轴套乙(50DB泵无此件)。 7)将纸垫装到尾盖上，将尾盖装到出水段上，并将填料及填料环，填料压盖顺次装入进水段和尾盖的填料室。 8)将轴承体分别装到进水段和尾盖以上，并用螺栓紧固。 9)装入轴承定位套，滾珠轴承，并以螺母固。 10)在轴承体内装入适量黄油，并将纸垫套在轴承盖上，将轴承盖装到承轴体上以螺钉紧固。 11)装上联轴器部件，放气考克及所有的四方螺塞。 拆卸按上不相反步骤进行。 (二)安装： 1、安装前的准备工作。 1)检查水泵和电机。 2)准备工具及起重机械。 3)检査机器的基础。 2、安装顺序： 1)整套水泵运到现场，附带底座者已装好电动机，找平底座吋可不必卸下水泵和电机。
液压泵的主要技术参数 （1）泵的排量（mL/r）泵每旋转一周、所能排出的液体体积。 （2）泵的理论流量（L/min）在额定转数时、用计算方法得到的单位时间内泵能排出的最大流量。（3）泵的额定流量（L/min）在正常工作条件下；保证泵长时间运转所能输出的最大流量。 （4）泵的额定压力（MPa）在正常工作条件下，能保证泵能长时间运转的最高压力。 （5）泵的最高压力（MPa）允许泵在短时间内超过额定压力运转时的最高压力。 （6）泵的额定转数（r/min）在额定压力下，能保证长时间正常运转的最高转数。 （7）泵的最高转数（r/min）在额定压力下，允许泵在短时间内超过额定转速运转时的最高转数。（8）泵的容积效率（%）泵的实际输出流量与理论流量的比值。 （9）泵的总效率（%）泵输出的液压功率与输入的机械功率的比值。 （10）泵的驱动功率（kW）在正常工作条件下能驱动液压泵的机械功率。 2.2 液压泵的常用计算公式（见表2） 表2 液压泵的常用计算公式 液压泵功率= 60压力 转速 排量? ? 第三章液压泵 3.1重点、难点分析 本章的重点是容积式泵和液压马达的工作原理；泵和液压马达的性能参数的定义、相互间的关系、量值的计算；常用液压泵和马达的典型结构、工作原
理、性能特点及适用场合；外反馈限压式变量叶片泵的特性曲线(曲线形状分析、曲线调整方法)等内容。学习容积式泵和马达的性能参数及参数计算关系，是为了在使用中能正确选用与合理匹配元件；掌握常用液压泵和马达的工作原理、性能特点及适用场合是为了合理使用与恰当分析泵及马达的故障，也便于分析液压系统的工作状态。 本章内容的难点是容积式泵和液压马达的主要性能参数的含义及其相互间的关系；容积式泵和液压马达的工作原理；容积式泵和液压马达的困油、泄漏、流量脉动、定子曲线、叶片倾角等相关问题；。限压式变量泵的原理与变量特性；高压泵的结构特点。 1．液压泵与液压马达的性能参数 液压泵与液压马达的性能参数主要有：压力、流量、效率、功率、扭矩等。 （1）泵的压力 泵的压力包括额定压力、工作压力和最大压力。液压泵（马达）的额定压力是指泵（马达）在标准工况下连续运转时所允许达到的最大工作压力，它与泵 （马达）的结构形式与容积效率有关；液压泵（马达）的工作压力p B (p M )是指泵 （马达）工作时从泵（马达）出口实际测量的压力，其大小取决于负载；泵的最大压力是指泵在短时间内所允许超载运行的极限压力，它受泵本身密封性能和零件强度等因素的限制；工作压力小于或等于额定压力，额定压力小于最大压力。 （2）泵的流量 泵的流量分为排量、理论流量、实际流量和瞬时流量。泵（马达）的排量V B（V M）是指在不考虑泄漏的情况下，泵（马达）的轴转过一转所能输出（输入）
液体泵大全 1、按泵轴方向可分为卧式、立式、斜式 2、按壳体剖分型式分为径向剖分式和轴向剖分式 3、按级数分为单级和复级 4、按吸入形式分为单吸和双吸 5、按水泵形式分各中心支承式，管道式、共座式、分座式、可移式 6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮常传多式和共轴式 7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式 8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式 9、按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、流程泵、增压泵、耐腐蚀泵 10、按材质不同分为：铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵 11、按结构形式分为离心泵，隔膜泵，齿轮泵，柱塞泵，往复泵，真空泵，喷射泵 离心泵型号 离心泵及离心泵的型号
离心泵型号、品种规格及其变型产品在农用泵中是最多的。根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。 1、单级单吸离心泵 老的泵型号有BA、B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ型单级离心泵系列产品，已列为国家专业标准和行业标准。 单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。 IQ型单级单吸离心泵（又称轻小型离心泵）是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列，413个规格型号。 （1）性能范围 泵口径50～200毫米，流量12.5～400立方米/时，扬程8～125米，配套动力有柴油机直联、皮带传动，电动机直联，功率1.1～110千瓦，转速1450～2900转/分。 （2）结构型式 轻小型离心泵为轴向吸入单级单吸悬架式离心泵，泵体后开门，出口位于中心向上，后盖为压嵌式，轴承体与泵体直接联结，泵脚位
